Как сделать ТВ антенну своими руками: для дачи и дома

Зачем нужна антенна?

Древние греки называли антеннами усики насекомых. Природа позаботилась о том, чтобы самые мелкие существа получали сигналы о том, что происходит вокруг них. Телевизионная антенна фактически существует для той же цели – она ловит радиоволны и усиливает их.

Улавливающие устройства бывают:

• наружные;
• комнатные.

Наружная антенна – это тот самый провод, который одним концом втыкается в телевизор, а другим выходит на крышу. Чем длиннее кабель, тем лучше прием. Комнатные устройства бывают разной формы. Самое популярное – подставка с двумя длинными усами, напоминающими усики насекомых.

Антенна из пивных банок для цифрового телевидения — пошаговая инструкция

Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.

Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.

Какие банки для антенны выбрать

Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.

https://youtube.com/watch?v=EYaeE4lLXSs

Как выбрать кабель и держатель для антенны

Для работы подойдет два вида кабеля:

• плоский двухжильный;
• коаксиальный, имеющий жилу и экран.

Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.

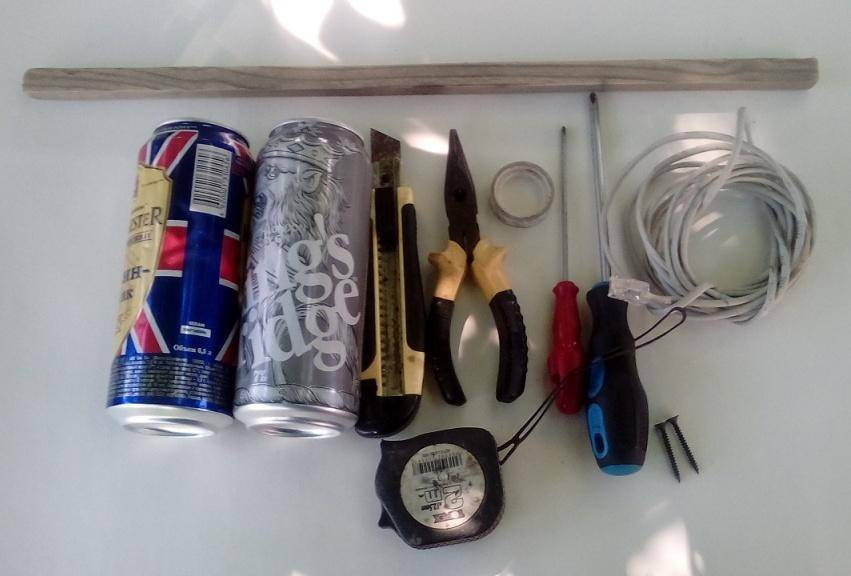

Какие понадобятся инструменты и материалы

Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:

• 2 жестяных емкости (минимум 2 штуки);
• кабель от антенны;
• штекер для подключения;
• крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
• саморезы или шурупы;
• отвертка;
• нож;
• плоскогубцы;
• изолента.

Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.

Чертежи, схемы и ручной расчёт

Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:

• банки должны быть парными и располагаться друг напротив друга;
• оплетка и центральная жила должны крепиться к разным банкам.

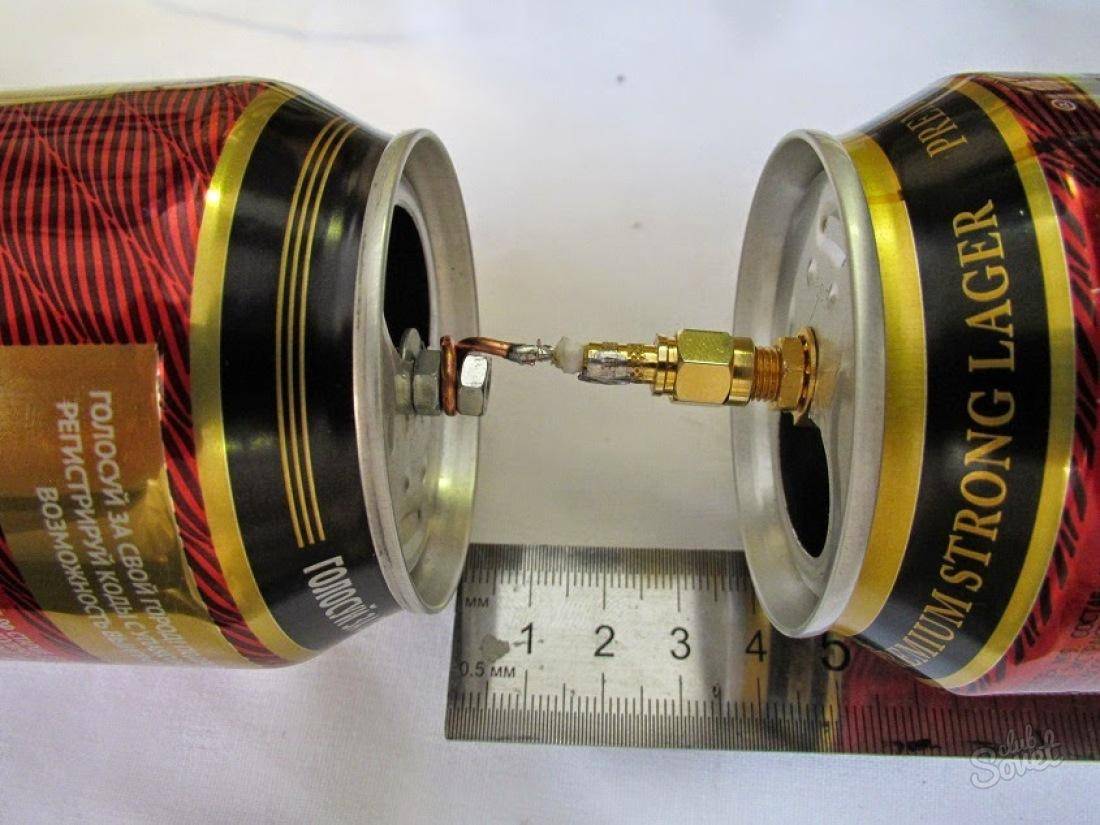

Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали. Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала

Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.

Изготовление мачты

Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:

• рейку — к ней будут приматываться банки при помощи изоленты;
• рейку с поперечными рейками, которые придадут мощности антенны.

Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.

Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением

Сборка

Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

В банках проделываются отверстия и вкручиваются в них саморезы.

На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.

На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.

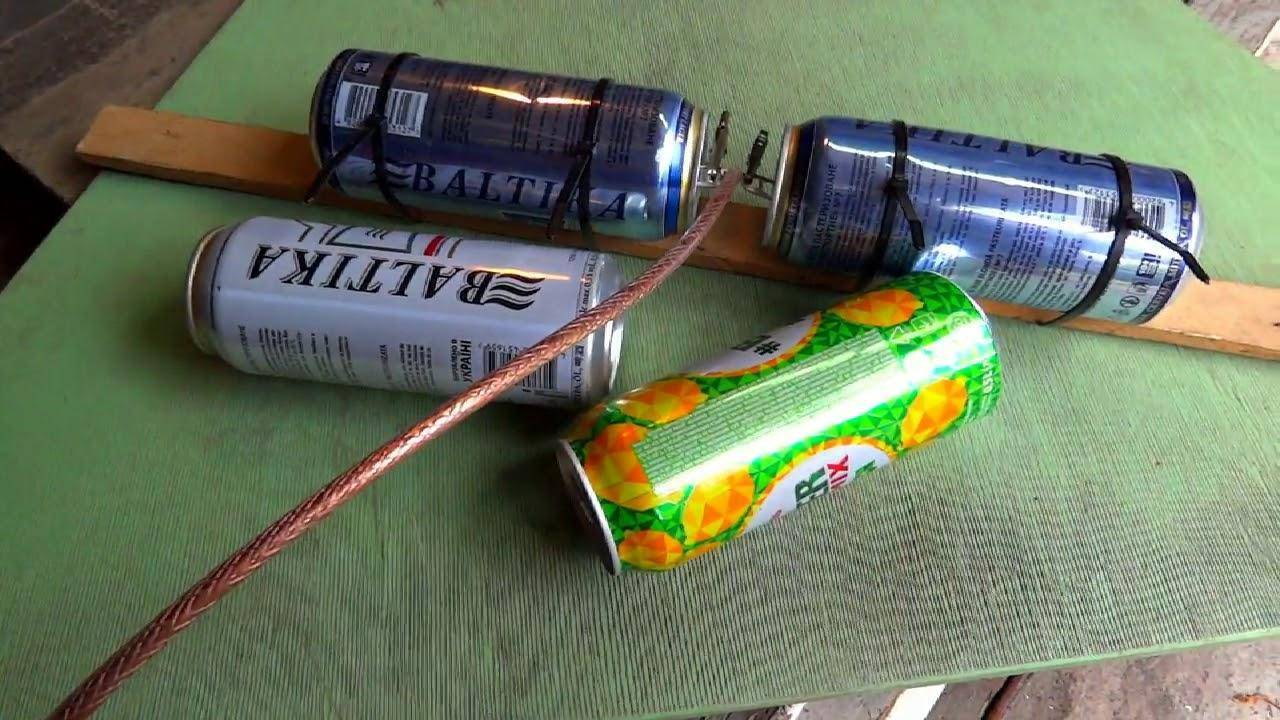

Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.

Чтобы соорудить антенну из четырех банок, потребуется:

• взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;

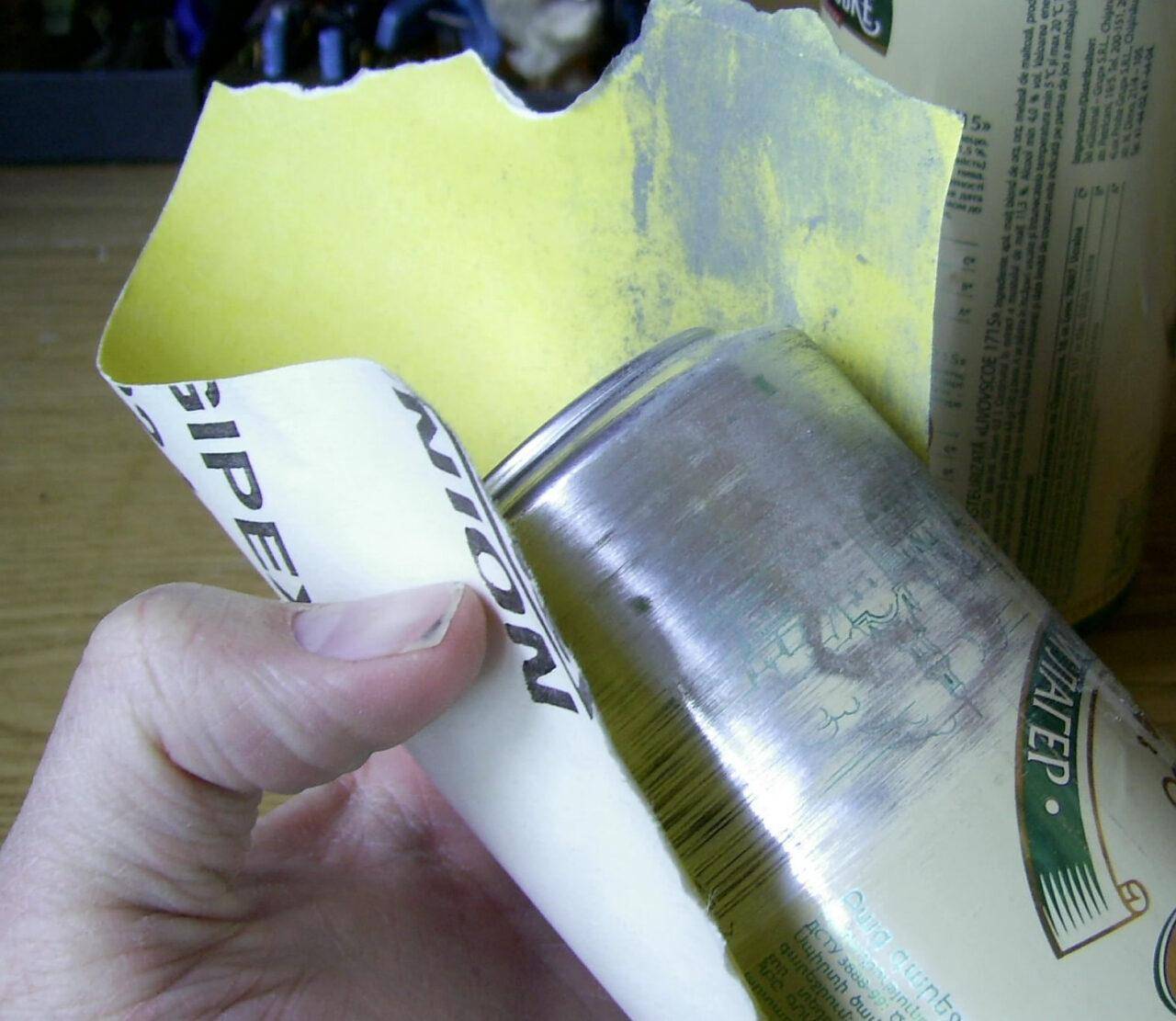

• банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;

• лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
• посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.

Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.

В первом варианте рассмотрим, как сделать классическую антенну для дачи своими руками:

1) Проволока. Качественный проводник должен выбираться вами из расчета: 1,5-2 метра на антенну, 5-6 метров (в зависимости от вашего интерьера) на расстояние от антенны до телевизора. Предположим, что вы выбрали проволоку, диаметр которой 1,5 мм.

2) Внешняя часть антенны. Делается из подготовленной проволоки. 1-1,5 метра нужно закрутить в кольцо, диаметр которого составит от 356 мм. до 450 мм.

3) Внутренняя часть антенны. Необходимо из проволоки сделать второе кольцо, соответственно меньшего размера, чем первое (около 180 мм).

4) Готовые кольца – это основа будущей антенны — нужно закрепить на небольшом куске фанеры. Вместо фанеры вы можете использовать любую подходящую деревяшку. Дерево не должно перекрывать кольца и при этом не должно болтаться, чтобы вся антенна была четко зафиксирована на крыше.

5) Готовую конструкцию необходимо кольцами направить в направлении источника сигнала. Без сомнения сигнал будет сильным в стороне города. На данном этапе попросите помощи: антенну нужно поворачивать в разные стороны и проверять, где сигнал будет лучше. После того, как вы найдете лучший вариант, ваша антенна окончательно готова!

Делаем антенну из пивных банок

Есть множество способов сделать простую и качественную (для качественного сигнала) телевизионную антенну для дачи. Мы рассмотрели способ создания «классической» антенны, однако есть и нестандартные решения. Например, можно быстро сделать антенну из старых жестяных банок (из-под кока-колы или пива). Такая антенна по характеристикам ничуть нее уступает магазинным новшествам, плюс поможет хозяину дачи сэкономить деньги.

Для создания антенны понадобиться пара жестяных банки объемом 0,5 литра, канифоль, олово, немного изоленты, простой скотч, вешалка для одежды (обязательно пластиковая!) и 5-6 метров телевизионного кабеля (который, кстати, не обязательно должен быть новым!).

1. К первой банке нужно припаять TV кабель (оплетку, очищенную на 15-20 мм), а к другой – центральную жилу (того де кабеля). Проще будет обмакнуть паяльник в олово и в канифоль, а потом уже лудить провод. Проводники следует изолировать изолентой!
2. Банки закрепить на вешалке, к ее нижней части.
3. Подсоединяем к одной стороне кабеля штекер
4. Подключаем штекер к телевизору. Антенна готова!

Такая антенна может ловить и диапазон «метровый», если вы используете банки объемом не 0,5 литра, а 1,0 литр. Если в первом случае необходимо было поворачивать антенну, чтобы «поймать» хороший сигнал, то в случае с жестяными банками следует изменять расстояние между ними (банками) на вешалке. Саму антенну расположите возле окна или балкона.

Таким образом, существует масса способов, как сделать антенну для дачи своими руками и обеспечить себе и близким приятный просмотр телевизионных программ на свежем воздухе. Антенны «самоделки» ничуть не уступают магазинным и могут стать 100%-ым их заменителем (тем более сделать новую антенну будет проще и дешевле, чем покупать магазинную в случае поломки)!

Принцип работы и конструкция приемных антенн

Основа их работы — коэффициент усиления (КУ) и коэффициент направленного действия (КНД), которые определяются конструкцией и сопротивлением приемной антенны. От этих характеристик зависит эффективность и польза устройства.

Большинство заводских телевизионных антенн изготовляются с расчетом на охват по всей окружности, КНД сравним с коэффициентом полезного действия (КПД) и близок к единице. По типу конструкции бывают два вида антенн:

• Плоские. Рассчитаны на поиск сигнала в горизонтальном направлении. Они более просты в конструкции и изготовление этих телевизионных антенн дешевле по затратам. Круговой охват по горизонту в 99% случаев гарантирует получение качественного сигнала.
• Широкие. Ищут сигнал в горизонтальной и вертикальной плоскости. Работают в двух плоскостях и ведут сферический поиск сигнала. Они дорогие в цене и включают больше изделий, но гарантируют надежную работу там, где не справляются плоские антенны (горная местность).

Кроме направления приемной антенны важен и другой показатель — КУ. Он определяет дистанцию, на которую распространяется эффективность антенны. Усиление измеряется в децибелах, т.е. указывает, на какую шумность сигнала рассчитано устройство. Если ретранслятор установлен далеко, нужна более мощная антенна с низким КУ. Также ее установка рекомендуется при неблагоприятных климатических условиях, которые заглушают и рассеивают радиоволны, понижая их шумность.

На что способна конструкция

Принцип работы антенны для цифрового ТВ: из-за действия радиоволны в проводнике, за счет индукции, появляется электрический ток. Этот сигнал может улавливаться специальными приспособлениями и преобразовываться в изображение или звук. Для того, чтобы ток был достаточно мощным и мог взаимодействовать с приемником, нужно усиление. Оно может регулироваться с помощью:

• Усиления принятого сигнала;
• Увеличением чувствительности антенны через корректировку формы и выбора направленности.

А так как пивные банки изготовлены из металла, который хорошо проводит электричество, их можно использовать для создания нужной формы антенны.

При этом нужно:

• Точно соблюдать расстояние между жестяными банками на каркасе. Перед конечной конструкцией сделайте возможным передвижение банок по конструкции.
• Расположить антенну правильно. Поскольку она получается широкополосной более, чем обычная, то возможен прием не только телесигнала, но и посторонних шумов. Поэтому, рекомендуется антенну помещать подальше от телевизора и прочих источников.
• Правильно выбрать количество жестянки. Простая конструкция состоит из двух банок. При этом антенна обеспечит работу в диапазоне 250-400 МГц, однако на такой частоте цифровое эфирное ТВ не работает. Сигнал с таким полуволновым вибратором улавливаться будет, но только при идеальных условиях в непосредственной близости от ретрансляционной вышки. Качественный сигнал на большем расстоянии сможет обеспечить конструкция из 4 жестяных банок минимум.

Варианты установки АПРА

Установка АПРА должна осуществляться с соблюдением следующих требований:

• обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
• обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.

Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:

• врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
• магнитному креплению, использующему магнитную подошву антенны;
• штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.

Врезное крепление АПРА

В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:

• прочность закрепления прибора, снижающую вероятность его похищения;
• стабильность рабочих параметров антенно-фидерной системы после монтажа.

Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.

Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

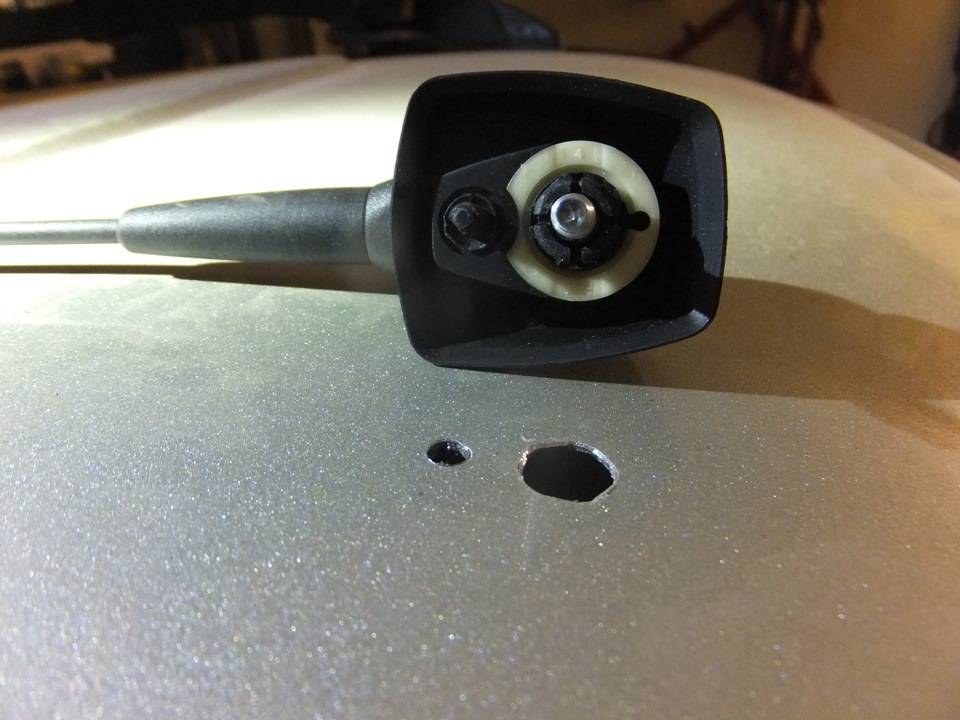

На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.

Основание антенны для врезного крепления

Магнитное крепление АПРА

Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.

Крепление антенны к магниту осуществляется через два вида разъемов:

• DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
• PL-разъем более надежный в части соблюдения строгой вертикальности установки.

На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.

К достоинствам магнитного способа крепления относят следующие моменты:

• легкость выполнения установки либо демонтажа;
• обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
• емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
• возможность перемещений при настройке аппаратуры.

Из недостатков отмечают:

• низкую прочность фиксации на кузове;
• легкость похищения;
• возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.

Штыревое крепление АПРА

Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.

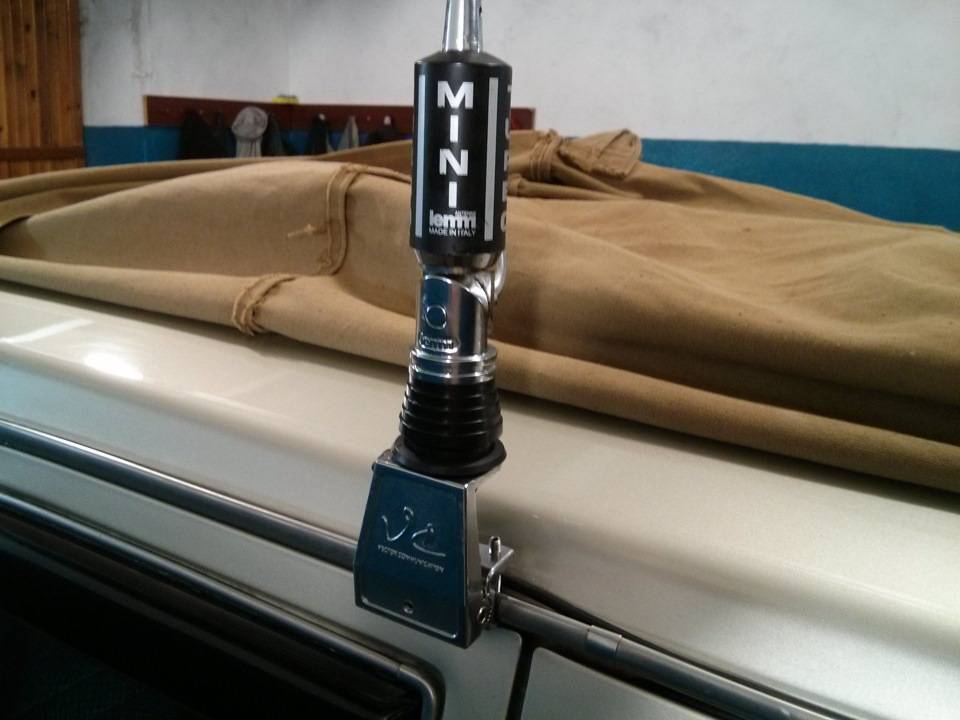

На рис. ниже показано штыревое крепление на кронштейне.

Штыревое крепление

Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).

К недостаткам относят:

• низкую механическую прочность;
• затрудненную настройку и согласование АПРА.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора – от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.

5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

   Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Как сделать антенну из пивных банок — пошаговая инструкция

Для изготовления антенны предпринимаются элементарные действия, которые не займут много сил, энергии и свободного времени, а также не требуют специальных знаний. Итак, приступим.

1. Прежде нужно определиться с длиной кабеля. На этот показатель влияет предполагаемое место размещения будущего приемного устройства. Можно устанавливать антенну изнутри помещения, возле окна либо в непосредственной близости к телевизору. Можно вынести конструкцию на улицу и устанавливать на крыше. Как правило, длина кабеля составляет от полутора до пяти метров.

2. Один конец кабеля оснащается штекером, второй конец освобождается от внутренней жилы где-то на расстоянии от 5 до 10 сантиметров.

3. Оплетка расплетается и скручивается особняком от главной жилы.
4. Оплетка ни в коем случае не должна касаться главной жилы. При этом оставляется 2 см изоляционного пластикового слоя.
5. Готовятся пивные банки — их нужно опустошить. Пустые банки тщательно промываются водой, хорошо высушиваются.
6. Подсоединяем чистые сухие банки к кабелю, используя один из выбранных способов.
   • Способ первый. Берем центральную кабельную жилу и припаиваем ее к верху пивной банки (где предусмотрена открывалка). Оплетка припаивается ко второй банке. Стоит отметить, что достаточно сложно припаять кабель к алюминию, используя канифоль, поэтому берется наждачная бумага и то место, где будет происходить пайка, тщательно зашкуривается.
   • Способ второй. Берем саморезы и при помощи отвертки вкручиваем их в первую и вторую пивные банки. Шляпки саморезов не должны соприкасаться с поверхностью банок, а отставать от них на расстояние около 2 – 3 миллиметров. Зазор необходим для того, чтобы была возможность примотать кончики телевизионного кабеля к саморезам.
   • Способ третий. Считается самым элементарным. Если вы не повредили открывашки на крышках, то их можно использовать для того, чтобы на них намотать концы кабеля. Чтобы припаять разнородные металлы один к другому, стоит воспользоваться услугами ортофосфорной кислоты. Это средство известно практически всем автолюбителям и представляет собой преобразователь ржавчины. Товар можно приобрести в любом автомагазине по доступной цене.
7. В основном телевизионная антенна готова к применению. Дело осталось за малым – соорудить конструкцию. В ход могут пойти любые рейки, небольшие дощечки, тремпель (плечики), пластиковые трубки. К этим нехитрым держателям при помощи скотча либо изоленты приматываем наши пивные банки. Промежуток между банками выбирается экспериментальным способом. Подключаем вновь созданную антенну к телевизору. Непрочно крепим банки и начинаем их двигать по планке (доскам, палкам) и ждем, когда сигнал станет самым оптимальным. Как только «поймали» лучший сигнал, приматываем банки серьезно. Минимальное расстояние, с которого стоит начинать движение банок, различное, в зависимости от объема. При наличии 0,75 литровых банок движение начинается с расстояния 7,5 см. Чтобы было удобно двигаться по комнате с кабелем, его стоит примотать к той же палке, используя изоляционную ленту либо обычный скотч.
8. Телевизионная антенна готова. Последний штрих – воткнуть ее в гнездо телевизора, определить ей оптимальное место дислокации и смотреть передачи в качественном изображении.

Полезные видео-инструкции по изготовлению антенн из банок:

https://youtube.com/watch?v=j3ccXB9Jnr4

https://youtube.com/watch?v=eJ2AtF2k0Fs

Антенна Харченко для цифрового ТВ своими руками. Антенна Харченко для цифрового ТВ

В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую двойной квадрат из проволоки. Незамкнутыми углами квадраты соединяются между собой. В этом же месте подключаются к телевизионному кабелю. В свою очередь, на задней части конструкции устанавливается решетка из такого материала, который может провести ток.

Бабочка — одно из названий антенны

В простонародьи, данная конструкция имеет и другие названия. Часто ее называют:

• Зигзагообразная антенна Харченко;
• Восьмерка;
• Бабочка;
• Биквадратная антенна телевизора.

В настоящее время, успешно используется антенна Харченко не только для аналогового телевидения, но и для цифрового. Это связано с активным переходом телевидения на новый формат – цифровой. Он ведется на частотах дмв расчета на каналах 21-69 способом мультиплекса. А поэтому и конструкция должна быть подходящей.

Поскольку не все телевизоры оснащены встроенной антенной, то сообразительные хозяева изготавливают самодельные антенны Харченко для цифрового ТВ, их еще называют – домашние самоделки. Такие приборы работают не хуже купленных на рынке.

В данном

Действительно, такое устройство обладает преимуществами, которые сложно опровергнуть:

• сборка такой конструкции требует минимум деталей и навыков;
• можно собрать даже школьнику средних классов;
• монтаж занимает около получаса;
• бюджетность;
• бессбойное функционирование устройства.

Далее, будет подробно рассказано о монтаже в домашних условиях.

Важно! Если вы до сих пор не знаете, как выглядит этот прибор, рекомендуется просмотреть чертеж ТВ-антенны Харченко заранее в интернете, просто открыв картинки. Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена.

Поэтому, сборку антенны этого вида делят на такие стадии:

• подготовительная работа;
• сборка;
• испытание.

ТВ-антенна из пивных банок

Привет Лайфхакеры! Публикуем очередной хайлайт нашего электронного минижурнала о полезных гаджетах, необычных концептах, будущем и настоящем. Перед вами та редкая инструкция, начать работу с которой можно не дочитав ее до конца. Для начала приготовьте две банки пива…

Очень часто возникает ситуация, когда штатная телевизионная антенна плохо принимает транслируемые каналы. Это может случиться на пикнике, на даче, в сельской усадьбе. Да и в городской квартире, особенно в старых домах прием не всегда идеален из-за рассогласования нагрузки и общей антенны в доме.

А между тем, даже самый ленивый и ничего не понимающий в технике человек может за 10 минут, буквально из мусора, сделать настоящую ТВ-антенну, качество работы которой, сравнимо с промышленными образцами.

Случается, что работает она даже лучше, чем покупная – ловит больше каналов и обеспечивает более высокое качество картинки. Это тем более удивительно, что антенна состоит всего лишь из… пустых пивных банок.

•    две пустые пивные банки •    скотч или изолента •    два шурупа-самореза •    антенный кабель •    штекер •    палка

•    отвертка

Банки приматываются к палке скотчем или изолентой.

Крепим банки к палке скотчем

В банки вкручиваются саморезы, а концы кабеля зачищаются и прикручиваются к саморезам.

Конец кабеля, накручивается на саморез

Можно вместо палки использовать деревянную вешалку, тогда антенну можно будет куда-нибудь подвесить.

Вместо палки можно использовать вешалку

При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т.д.

Для кабеля посередине получившегося цилиндра необходимо проткнуть отверстие, которое после подключения нужно ошпарить горячей водой. Пластик бутылки деформируется и герметизирует отверстие.

Надо заметить, что простор для творчества в области любительского  антенностроения практически безграничен. Доказательством тому служат фотографии, приведенные ниже.

Усовершенствованная антенна с несколькими секциями

Не делайте такую антенну за один день, это вредно для печени! @photo

Возможно, банки из-под разных сортов пива принимают сигнал по-разному. Предлагаем читателям самостоятельно выяснить этот вопрос, предварительно продегустировав содержимое банок (шутка, конечно)! Приятного творчества!via

Антенна из банок из-под пива

Эфирные антенные устройства можно создать из многих простых материалов, которые используются в домашнем обиходе, даже из обычных банок, в которых продают газированные напитки. Такой мини-приёмник не будет сильно мощным, но около 7 каналов вы сможете поймать, причём не только в ДМВ-диапазоне, но и в более длинном – МВ.

Есть одно важное условие: жестяные банки должны быть ровными, не ребристыми, чистыми и сухими. Суть такой конструкции очень проста: к кабелю нужно просто припаять 2 банки и расположить их по разные стороны на деревянной основе. Количество банок можно использовать разное, считается, что оптимально создавать 3 или 4 линии банок, так как 1-2 линии улавливают сигнал слабо, а более 5 линий трудно согласовать

Кроме банок, нужно подготовить следующие материалы:

Количество банок можно использовать разное, считается, что оптимально создавать 3 или 4 линии банок, так как 1-2 линии улавливают сигнал слабо, а более 5 линий трудно согласовать. Кроме банок, нужно подготовить следующие материалы:

• Около 5 метров обычного ТВ-кабеля с маркировкой «РК-75»;
• Деревянная или пластиковая конструкция-основа;
• Несколько саморезов, изолента, и паяльный аппарат.

Для начала нужно подготовить ТВ-кабель: отступите 10 см от края, сделайте неглубокий надрез и снимите верхний слой изоляции. Внутренний плетёный экран аккуратно скрутите в единый жгут. С этой же стороны кабеля удалите пластиковую изоляцию и оголите центральную жилу. На противоположный конец кабеля нужно подсоединить штекер.

Далее, нам нужно будет соединить коаксиальный кабель с банками. Для этого лучше использовать маленькие саморезы-блошки для гипсокартона: прикрутите к одной банке скрученную оплётку кабеля, а ко второй банке – медную жилу. Для лучшего контакта соединения можно пропаять.

Теперь следует закрепить банки на деревянной планке-основе. Это можно сделать при помощи обычного скотча, изоленты или клея-пистолета, использовать для этого можно даже обычную вешалку для одежды или любую ровную подручную конструкцию. Главное, чтобы металлические банки были одной формы, одного размера (объёма) и располагались строго на одной линии. Расстояние между жестяными элементами, как и место установки антенны, подбирается экспериментальным методом.

Улучшить конструкцию можно, создав решётку из нескольких линий с банками, а если есть такая возможность, то подключить и усилитель. Если самодельная антенна из пивных банок будет стоять на улице, то её элементы придётся спрятать в пластиковые бутылки большего размера.

Антенна «восьмёрка»

Следующий вариант создания простой телевизионной антенны дециметрового диапазона имеет название от формы своей конструкции «восьмёрка» или «зигзаг». Такое устройство будет надёжно улавливать сигнал даже в отдалённой деревне.

Для того чтобы изготовить наружную антенну для цифрового телевидения своими руками, вам понадобится:

• Усилитель (можно использовать любой старый);
• 2 куска медной проволоки (по 180 см каждый);
• Пластина (дерево или металл) 15*15;
• ТВ-кабель;
• Железная мачта для возвышения антенны.

Прежде всего, создаём тело уловителя: из медной проволоки формируем два ромба с оптимальным размером стороны 45 см каждая. Концы двух элементов крепим к пластине: формируем кольцо из жилы и слегка расплющиваем его, прикручиваем болтами или припаиваем посредством паяльного аппарата.

Подключаем усилитель и вставляем штекер кабеля в разъём. В общем-то, всё. Останется готовую конструкцию установить на возвышенную мачту, которую нужно надёжно вкопать в землю.

Для изготовления уличной антенны для телевизора подойдёт любой токопроводящий материал надлежащего сечения: медные или алюминиевые трубки, полосы или профильный элемент толщиной от 1 до 5 мм. Главное, придать телу антенны правильную форму.

Установка и подключение

Инструкция по установке антенны:

1. Закрепите конструкцию на верхнем конце мачты.
2. Поднимите ее и закрепите вертикально так, чтобы можно было вращать опору вокруг оси для ориентации антенны.
3. Зафиксируйте намертво так, чтобы ее не могло опрокинуть или искривить ветром.

Если используется мачта из деревянного бруса, прибитого к стене, следует предусмотреть возможность вращения антенны на ее верхушке. Затем, после окончательной наводки на ретранслятор, она закрепляется.

Для подключения антенны к телевизору или приставке-ресиверу необходимо правильно уложить антенный кабель.

При этом учтите:

1. С увеличением длинны кабеля растет и его сопротивление и, как следствие, потери при прохождении сигнала. Поэтому длина кабеля должна быть по возможности минимальной.
2. Надежно закрепите кабель на мачте, чтобы он не болтался и не подвергал риску проходящих мимо. Для крепления используйте любые подручные материалы: пластиковые вязки для растений, стальные хомутики, изоленту и пр.
3. Герметичность. Место подсоединения кабеля к элементам антенны должно быть надежно гидроизолировано.

После того как кабель проложен, штекер на его конце вставляют в гнездо телевизора или ресивера и проводят настройку на частоте, на которой вещает ближайшая вышка ЦЭТВ.

Рекомендуем прочитать подробную инструкцию по установке комнатной антенны. Все описанное действительно и для таких самодельных приемников.
