Особенности модели
В основном конструкция имеет асимметричную форму, которая позволит скрыть отдельные нарушения расчётов, что невыполнимо при установке обычной арки. Её монтаж также не отличается сложностью.
Подобный образец характеризуется тем, что для создания арочного свода полуарки в квартире используется четверть окружности. Для изготовления будет уместен специальный арочный гипсокартон.
Такой материал для арки легко согнуть, криволинейные детали создаются свободно. Чаще всего полуарка применяется таким образом: перекрывается проём с помощью выполнения одного закруглённого угла, а второй остаётся прямым. Берётся диаметр окружности, вписанной в проём и на его основе производится скругление угла.
Если диаметр больше, чем ширина проёма, то скругление будет небольшим. Тот, кто хорошо разбирается в изготовлении аркок из гипсокартона, понимает, что такая разновидность придаёт пространству стильность и подходит для узких и широких проёмов жилища. Полуарка делит помещение на зоны, делает его более светлым, просторным.

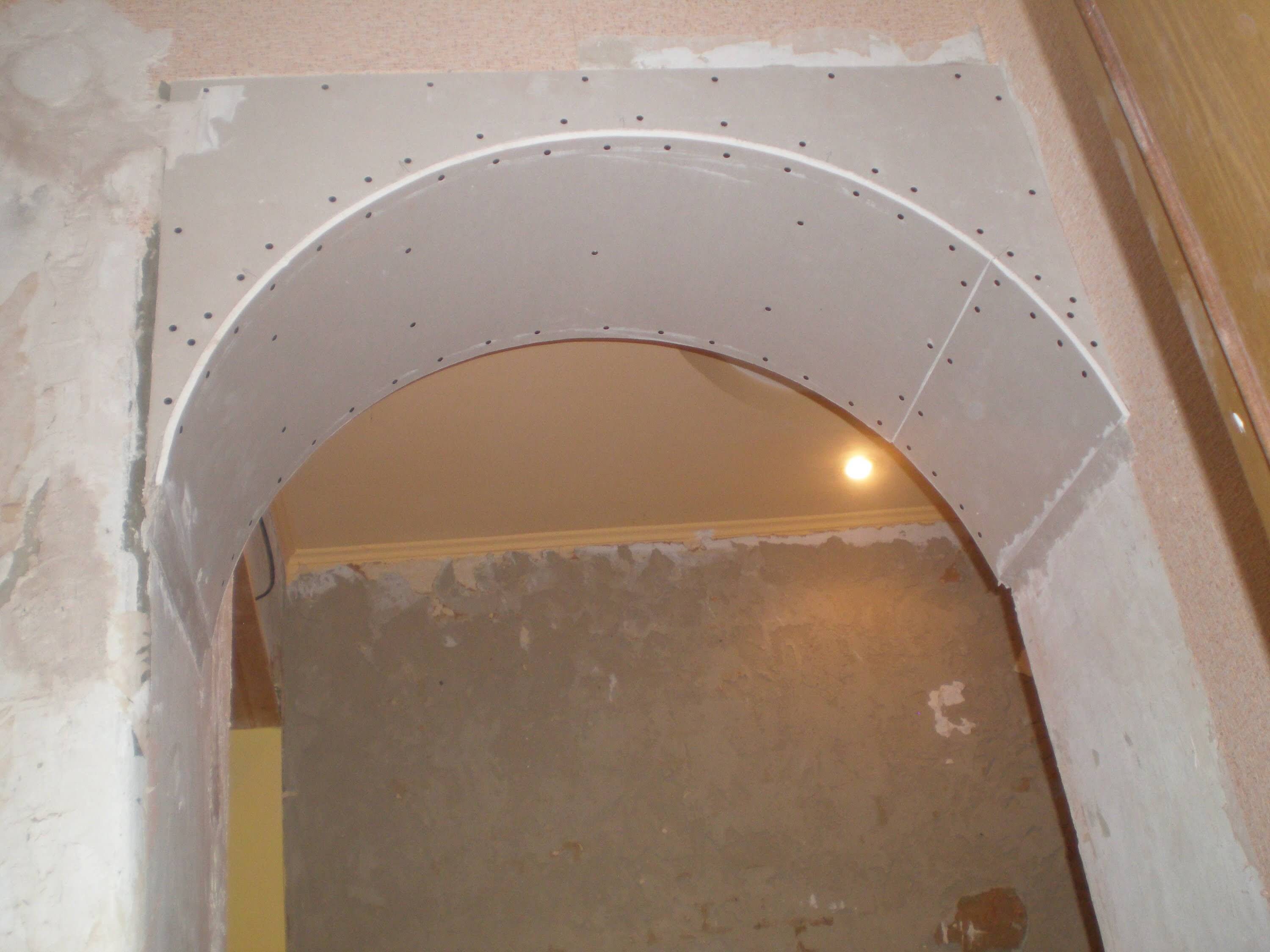

Установка дугообразного фрагмента арки
После установки каркаса и боковых стенок арки самое время зафиксировать нижнюю дугообразную секцию. Для этого необходимо измерить у дуги длину и ширину. А по полученным размерам, используя нож и угольник, вырезать кусок гипсокартона.
Чтобы согнуть лист, придется сделать его мягким, а для этого существует 2 способа:
- просто намочить (для тех случаев, когда требуется незначительный изгиб);
- или сделать параллельные аккуратные насечки по бумажному слою одной из сторон вырезанной формы.
Стороной с надрезами кусок гипсокартона следует приложить к арке (к нижней ее части) и постепенно, не прилагая особых усилий, придать ему требуемую форму. Если двигаться «шажками» без нажима, кусок довольно скоро приобретет нужные очертания.
Следующий этап — установка прямоугольника. Его надо будет идеально выровнять по краям со стенами арки. А еще убедиться, что концы соответствуют дуге, иначе прямоугольник придется корректировать по длине.
Нужно зафиксировать гипсокартон сверху, а потом крепить его дальше, спускаясь из верхней точки по краям в обе стороны. Работать придется шуруповертом с регулировкой крутящего момента, с шагом крепежа в 10-15 см.
Как только арка установлена, следует проверить ее визуально. Если есть какие-то неровности и шероховатости, самое время все исправить с помощью ножа.
О разметке и геометрии
Контур полуциркульной арки размечают при раскрое материала, как известно, самодельным циркулем из рейки или куска профиля с ввинченными по краям саморезами. Но при разметке сегментной арки радиус образующей окружности стремительно нарастает с уменьшением ее стрелы, что особенно актуально при низких потолках. Если кто-то и сделает реечный циркуль с плечом в 5, а то и 15 м, то как им пользоваться? Равно как и строить по формулам дугу эллипса или сложной кривой персидской (модерновой) арки. На такой случай на рис. даны чертежи семейств образующих кривых сегментных (вверху), эллипсных (в середине) и персидских (внизу), по которым может быть построена декоративная арка различной глубины, т.е. относительной величины стрелы: за ее 100% принято отношение пролета к стреле, равное 2, как у полуциркульной арки. При аккуратном переносе по клеточкам строительная точность в 3 мм на 1 м длины соблюдается до пролета в 3-4 м.

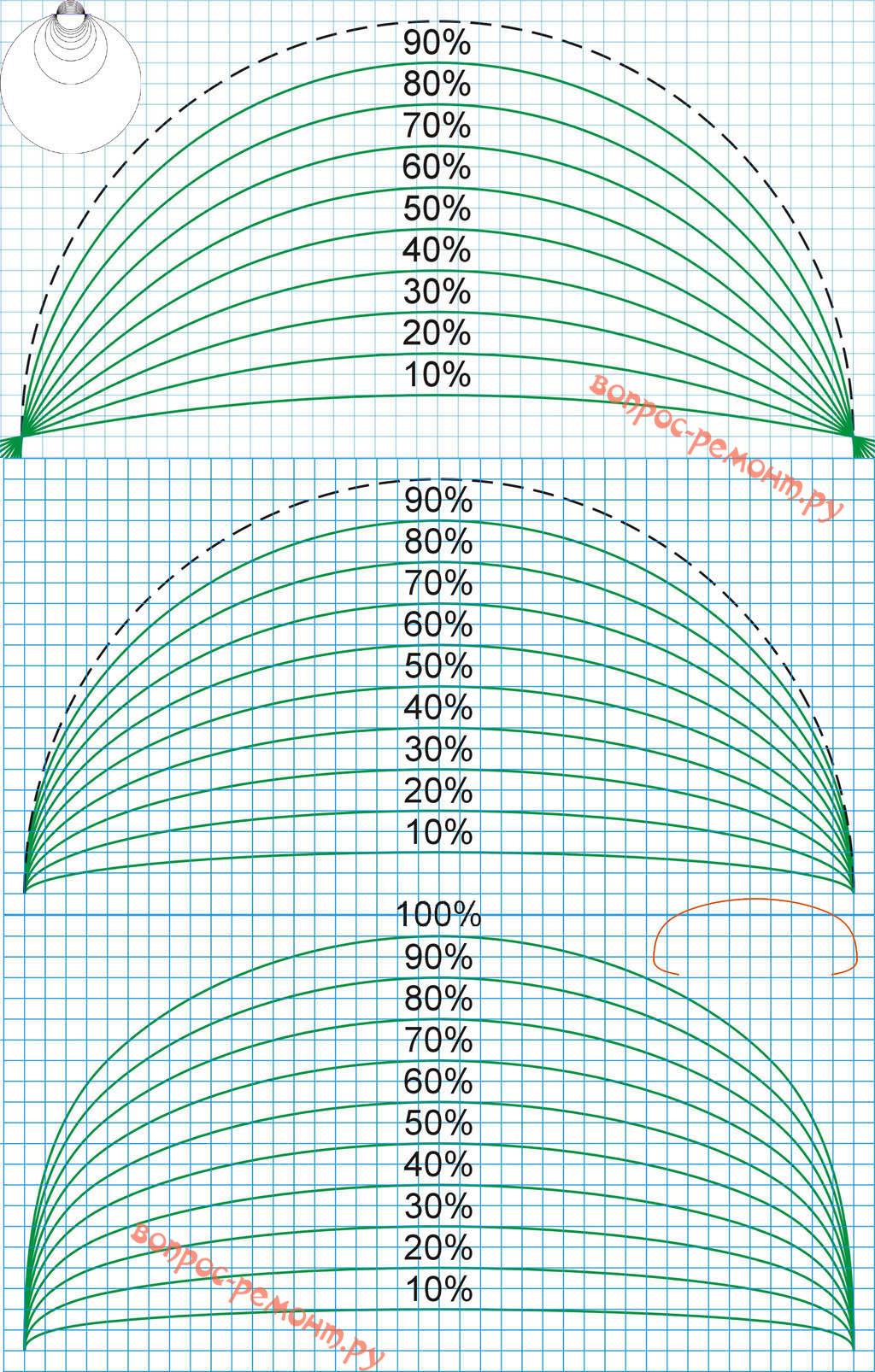

Чертежи шаблонов дуг арок
Другая проблема – отделка сегментных арок – возникает на углах при установке наличников: срезы под привычные 45 градусов по контуру не совпадают, т.к. касательная к окружности в данном месте и вертикаль не перпендикулярны. Срезы деталей оформления сегментной арки нужно вести по биссектрисе угла между ними. Как ее построить, не погрязая в зубодробительных вычислениях, показано на след. рис:

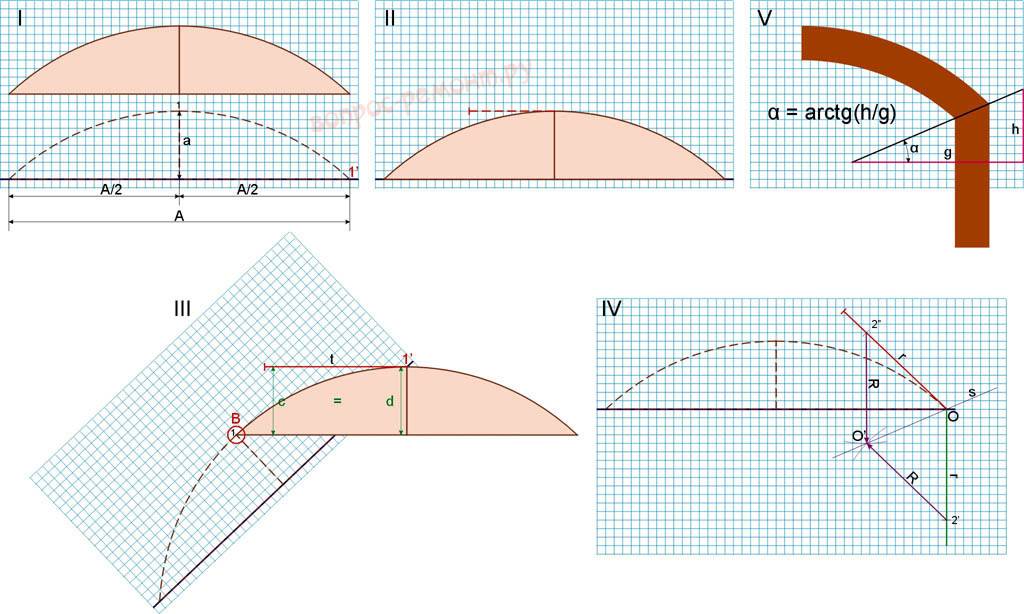

Построение сопряжения угловых деталей арки
- Берем лист бумаги в клетку А4 (лучше А3), вырезаем из картона шаблон дуги арки в уменьшенном масштабе. Очерчиваем шаблон на бумаге, пока убираем. На контуре шаблона строим стрелу арки a (поз. I); касательная к ней в вершине 1 будет горизонтальна, поз. II.
- Накладываем шаблон в контур и аккуратно, следуя по контуру, поворачиваем его, пока кончик шаблона на придется на вершину дуги (фиг. B на поз III). Теперь вершина шаблона совпала с пяткой дуги 1’. Проводим на бумаге линию, параллельную основанию шаблона, это и есть касательная t к дуге в ее пятке, поз. III.
- Из той же пятки, которая теперь центр построения O, проводим вниз вертикаль (зеленая на поз. IV). Затем обычным циркулем произвольного радиуса r из т. O делаем засечки 2’ и 2” на касательной t и вертикали, а из них радиусом R (можно тем же, но желательно большим) – пару перекрещивающихся засечек, которая даст точку O’. Линия O’-O и есть искомая биссектриса s угла 2”O2’ между вертикалью и касательной к дуге.
- По биссектрисе осталось (поз. V) либо вычертить и вырезать шаблон для порезки (уже в масштабе 1:1), либо вычислить угол α установки поворотного стола стусла – несложного приспособления для ручной распиловки длинномерных материалов под заданным углом; есть в продаже и под аренду.
Как промерить свод?
Мастер-арочник должен уметь вымерять длину образующей свода по внутри, т.е. по вогнутой поверхности, с изломами, остриями, резкими углами. Простейший способ измерения образующей – х/б изолента. Свежая, только с рулона, она не отпадает с оштукатуренной поверхности, не говоря уже о картоне, дереве и металле, но при отдирании не тянется и не рвется. Полоску «тряпочной» изоленты аккуратно накладывают по образующей, затем снимают и промеряют.
Монтаж
Рассмотрим, как нужно устанавливать готовые межкомнатные конструкции в виде арок из МДФ.
Подготовка
Начать следует со снятия замеров и приобретения набора, соответствующего по параметрам. Кроме арочного набора, потребуется купить:
- пену полиуретановую монтажную;
- клей ПВА.
Сразу стоит приготовить и инструменты, потребуется:
- струбцины – четыре штуки;
- ножовка для подрезания элементов;
- уровень строительный;
- измерительный инструмент.
Затем нужно будет приступить к подготовке проема, необходимо:
- снять дверь и разобрать коробку;
- осмотреть проем с целью выявления дефектов.
Важно, чтобы по всему периметру проема стены имели равную толщину. Малозаметные отклонения можно устранить при помощи шпаклевки, если неровности значительные, лучше использовать гипсокартонные конструкции
Простая и доступная пошаговая инструкция
Перед тем как сделать самому арку из гипсокартона нужно подготовиться. Всё, что для этого может потребоваться, было описано выше. Дизайн выбран, с инструментами и материалами разобрались. Поэтому можно приступать непосредственно к самому процессу. Существует несколько способов создания арочного проема из гипсокартона. Сейчас будет рассмотрен самый простой и доступный из них.
Арка из гипсокартона своими руками: пошаговая инструкция.

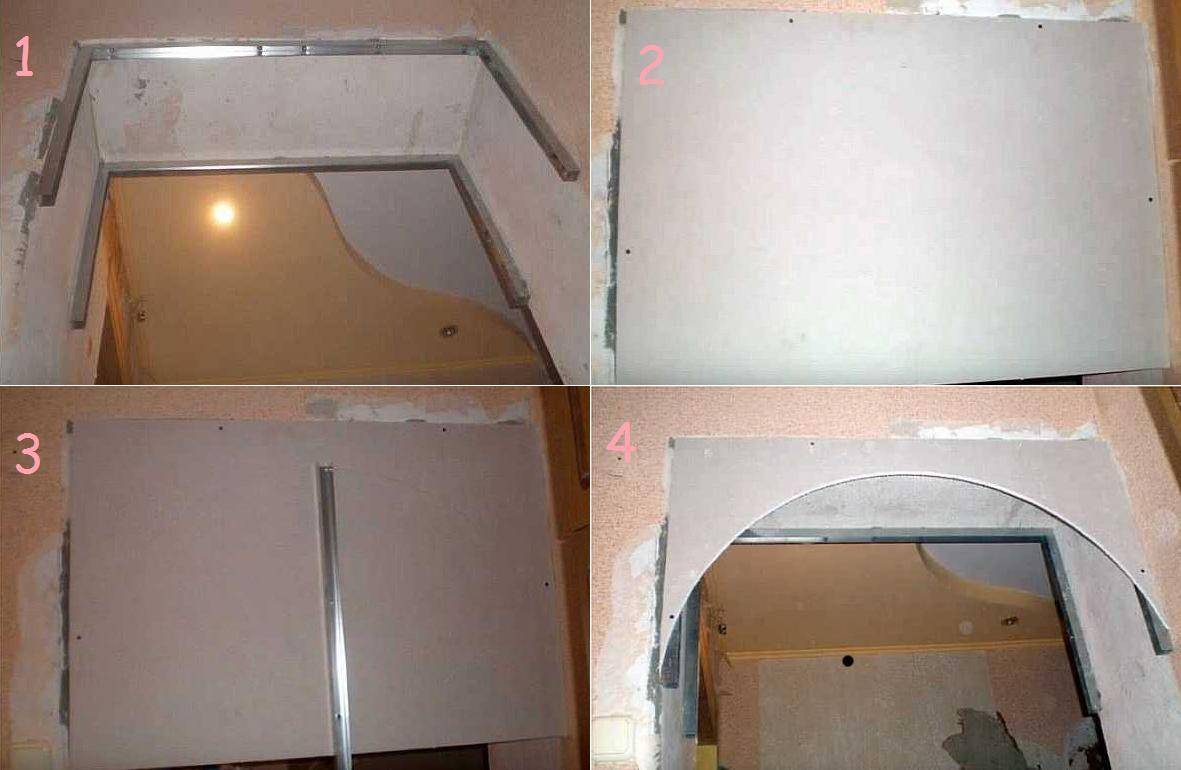

- Крепим к дверному проему П-образный профиль. Должно получиться две буквы П. Профиль крепится внутри проема к стенкам (на высоту арки) и к его верхней части. В этом процессе помогут дрель и дюбеля.
- Нарезаем лист гипсокартона на прямоугольники по размеру проема и профиля. Крепим его к профилю шурупами, закрывая верхнюю часть прохода. Нужно просто прикрепить на время.
- Рисуем дугу на прикрепленном прямоугольнике. Она потом будет ориентиром для арки. Как нарисовать арку на гипсокартоне? Очень просто. Нужно отмерить центр листа по горизонтали и прикрепить к нему небольшой кусок профиля, чтобы он свободно болтался. Так у нас получится некое подобие циркуля, которым можно будет нарисовать полукруг.
- Когда контур нарисован самое время вырезать дугу. Для этой цели идеальным является электролобзик. Но также можно использовать различные пилы и ножовку. Делается такая арка межкомнатная своими руками из гипсокартона также при помощи ножа. Но процедура тяжелая и будет много дефектов. В любом случае лист придется снимать, чтобы вырезать дугу. Потом при помощи наждачной бумаги можно будет подровнять края.
Профиль должен быть полностью спрятан за гипсокартоном
- Делаем аналогично вторую сторону дверного проема. При этом второй лист уже можно делать по первому, что значительно упростит вырисовывание дуги. Когда два листа будут прикреплены к каркасу, то нужно будет проверить их на ровность, чтобы не было перепадов высот. Возможно придется немного поднимать и опускать эти листы, чтобы выровнять высоту. Делаем арку из гипсокартона своими руками дальше.

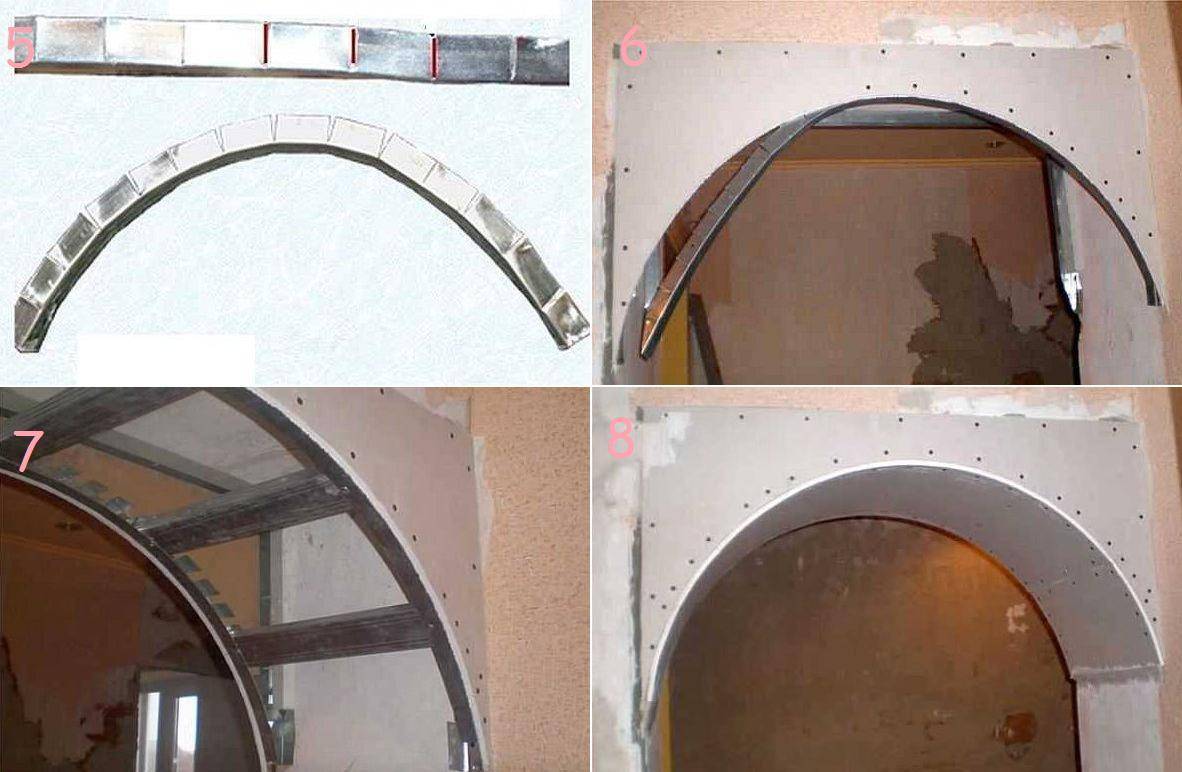

- Теперь нужно взять направляющий профиль и разрезать его бока перпендикулярно спине с шагом 5 см. Не тронутым остается только основание профиля (его спина), по которому он будет сгибаться. Профиль сгибается по дуге и крепится к обоим листам гипсокартона с внутренней стороны. Работать придется в перчатках, чтобы не порезать руки. Также нужно быть аккуратным, чтобы не попасть саморезом себе в палец, когда делается арка из гипсокартона. Разрезанный профиль будет сильно отгибаться во время монтажа. Спину профиля желательно углубить на сантиметр, чтобы дальнейшее крепление ГКЛ к ней было заподлицо.
- Чтобы конструкция вышла более жесткой в неё нужно вставить перемычки. После этого шага каркас для арки из гипсокартона будет готов. Для перемычек используется стоечный профиль, из которого делаются ребра жесткости. Они крепятся к общей конструкции саморезами по металлу.
Ребра жесткости можно устанавливать через каждые 20-30 см
- Теперь останется закрепить гипсокартон по арке, чтобы полностью зашить конструкцию. Ранее было рассмотрено как выгибать ГКЛ. Дверные арки из гипсокартона по такому методу делаются достаточно быстро.
Инструменты для работы
Гипсокартонная арка имеет простейшее строение и для ее изготовления не понадобится никаких необычных инструментов – основные наверняка отыщутся у вас в «закромах», если вы хозяйственный человек, а остальное можно приобрести по приемлемым ценам. Далее представлена таблица, в которой перечислено все самое необходимое.
Таблица 1. Необходимые инструменты
| Фото, название инструмента | Для чего применяется |
|---|---|
Перфоратор | При помощи перфоратора легко насверливаются отверстия в бетонных и кирпичных стенах. Он нам понадобится, если работать будем именно с этими поверхностями. Использовать можно самый простой инструмент, так как на одну арку придется сделать не более 10-15 отверстий. |
Шуруповерт | Этот инструмент является основным при работе с гипсокартоном. С его помощью соединяются элементы каркаса, и подшивается сам материал. Рекомендуется работать с прибором, который обладает высоким крутящим моментом. Это свойство позволяет легче вкручивать саморезы в металл. |
Пузырьковый уровень | Чтобы конструкция получилась красивой и геометрически правильной необходимо при ее сборке постоянно пользоваться строительным уровнем. Инструмент может быть небольшим, главное, чтобы он показывал максимально точно. |
Рашпиль для гипсокартона | Чтобы сравнять места срезов гипсокартона используется рашпиль. Для арки потребуется вот такой скругленный вариант. Стоит это приспособление в любом строительном магазине в районе 100 рублей. |
Ножницы по металлу | Они нужны для того, чтобы резать металлический профиль. Рекомендуем инструмент с двойным рычагом – он режет легко, без особых усилий с вашей стороны. |
Канцелярский нож | С помощью канцелярского ножа гипсокартон очень просто режется по прямой линии. Он пригодится при обрезании заготовок под арку. |
Электрический лобзик | При изготовлении арки необходимо выполнять и фигурную резку гипсокартона. Для этих целей можно использовать любые пилки, но удобнее всего и быстрее работать электроинструментом. |
Столярный угольник | При помощи этого нехитрого инструмента мы сможем сделать одинаковыми две стороны арки. Как это делается, вы узнаете немного позже. |
Инструмент для разметки | Также нам понадобится небольшой набор для разметки листов гипсокартона: рулетка, карандаш, капроновая нить (проволока или кусок профиля) и саморез. |
Как видите, ничего необычного в списке нет. Также сюда следует добавить инструменты для шпаклевания – шпатель и терку. Как это все применяется, мы расскажем чуть позже.

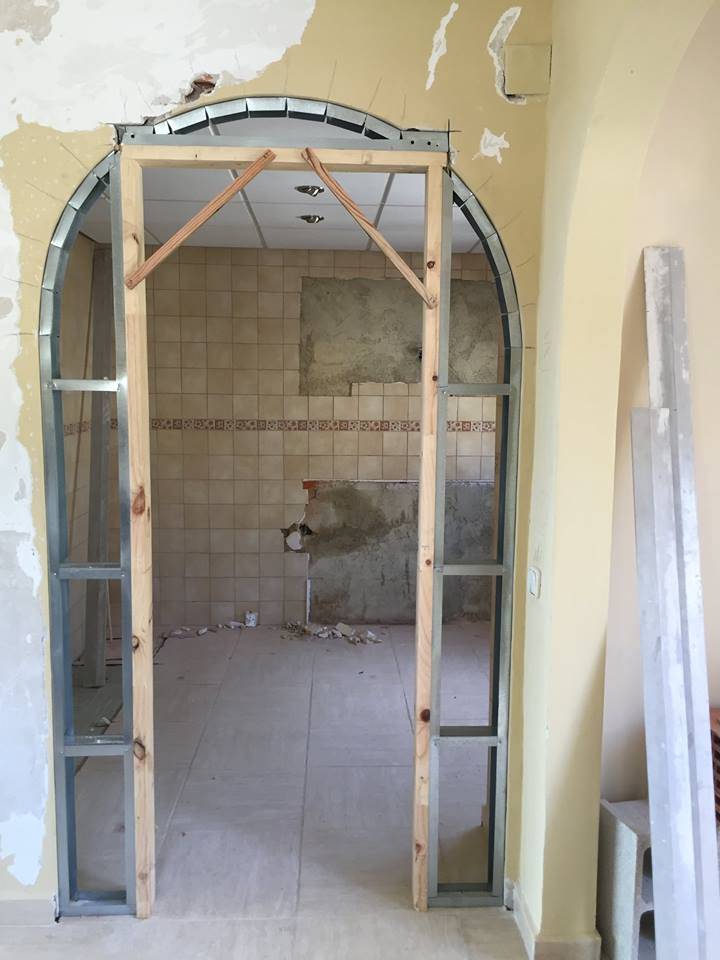

Каркас для арки из деревянного бруса
Изготовление арочных конструкций, используя деревянный каркас , по технологии мало отличается от каркаса на металлопрофиле. Последовательность:
- Брус 40 х 40 мм, 50 х 50 мм прикрепляют к верхней части проёма аналогично, как и направляющий профиль. Используют саморезы по дереву 70 мм.
- Из тонкого листа фанеры (7-8 мм) вырезают лекала арочного проема. Переносят его на лист гипсокартона и вырезают.
- Усиливают фанерную заготовку дополнительными ребрами жесткости, закрепляя перпендикулярно брус с внутренней стороны (шаг примерно 20 см).
- Саморезами по дереву (30 мм) прикручивают вырезанный лист гипса к деревянной заготовке.
- Полученную заготовку крепят к направляющему брусу в проёме с двух сторон.
- Для устойчивости конструкции боковые стойки скрепляют между собой кусками дерева.
- Затем вырезают заготовку из листа ГКЛ, чтобы зашить боковую криволинейную поверхность. Изгибают гипсокартон при помощи уже известных способов.
Изготовление арок и каркаса для гипсокартонных конструкций довольно трудоемкий процесс, требующий определенного терпения и усилий. Если потрудиться, следовать рекомендациям, то можно сделать конструкцию своими руками, получив удовольствие от результатов своей работы.
Дерево в арке
Деревянная арка, как уже сказано, единственно пригодна как несущая основа для имитации каменных арок, см. рис. Настоящие арки из камня в помещениях строятся как минимум во время капремонта, т.к. разгром при этом будет полнейший. Кроме того, перекрытие может оказаться перегруженным, поэтому постройка каменной арки в квартире равнозначна перепланировке: проект, смета, план производства работ, уйма разрешений-согласований, а собственно сооружение – только лицензированным подрядчиком. Стоимость – понятно, какая.
Межкомнатные арки, облицованные искусственным камнем
Заготовка гнутой деревянной арки
В общем, дерево – благородный натуральный материал само по себе и деревянную декоративную арку лучше делать, выявив все его достоинства. Очень красивая арка из дерева – гнутая или переклеенная из готовых гнутых ламелей; она прекрасно смотрится даже не отделанной на верстаке в мастерской, см. рис. справа и сюжет ниже:
Видео: арка своими руками из дерева
Но последняя обойдется дорого, а для изготовления первой нужно уметь гнуть древесину. Дело это сложное и требует большого опыта, у начинающего сразу может получиться разве что гибка фанеры, см. следующий ролик. Технологически доступнее для домашнего изготовления арки из предварительно напряженной фанеры или наборные из пиломатериалов.
Фанерные
Фанерные арки идут под отделку и собираются по месту аналогично «любительским» аркам из гипсокартона, но с некоторыми отличиями: фасады их выполняются, как показано на рис; стеновой каркас для такой арки может быть и стальным из профиля, и деревянным. Как обшивается фанерой свод, посмотрим далее.
Заготовка фасада фанерной арки
Как сделать простейшую фанерную арку
Еще один вариант фанерной арки – «супербюджетная». Полосу обработанной водно-полимерной эмульсией фанеры запихивают, согнув, в проем (см. рис. справа), прикрепляют сначала в вершине, потом к стенам. Далее углы забивают пенопластом, запенивают, а затем – сетка, штукатурка, отделка. Удар стремянкой кромка свода вынесет, но накладного декора в этой конструкции допустимо ноль: она не будет держать и наличники из ПВХ. И сама продержится до перештукатуривания лет 5-7 от силы. Пресскартон (ДВП) взамен фанеры в данном случае – ошибка. Хоть и гнется ДВП легче фанеры, но в качестве силового элемента его скоро поведет просто от влажности воздуха. ДВП в арке может пригодиться в другом случае, см. далее.
Наборные
Арки на каркасе, набранном из деревянного бруса от 50х50 или доски от 40 мм, профи делают разве что из отходов в свободное время для себя или на всякий случай под проходы стандартной ширины: трудоемкость велика. Но в любительских условиях определяющее значение может приобрести наличие подходящих обрезков, а по прочности и долговечности наборные арки не уступают прочим.
Схемы рам фасадов наборных деревянных арок с фрамугой и прилегающей к потолку даны на рис. ниже. Красным пунктиром показаны места установки межфасадных стяжек из того же бруса. Соединения – вполдерева с проклеиванием и подкреплением саморезами. Поверхности дуг под обшивку обрезаются по контуру образующей. При наборе дуг из кусков бруса следует иметь в виду, что толщина дуги в любом месте должна быть от 30 мм.
Деревянные рамы арок
Обшиваются фасадные рамы в деревянном доме рейкой, вагонкой; своды – деревянными плашками. Наборная обшивка может быть пластиковой, если это подходит по общему дизайну. Под отделку и накладной декор деревянную арку лучше обшивать фанерой от 8 мм. Листы для обшивки свода надрезают (шлицуют) ручной дисковой пилой, оставляя 2 слоя шпона, слева на след. рис. Волокна наружного слоя должны быть ориентированы по образующей. Ставят фанерную обшивку шлицами внутрь (справа на рис.), а по окончании монтажа шлицы шпаклюют опилками, густо замешанными на ПВА.
Обшивка свода арки фанерой
Виды арок
Такой материал, как гипсокартон, очень удобен в использовании, позволяет сооружать сложные конструкции различных форм. Он хорошо поддается резке, прост в монтаже, при смачивании способен изгибаться и принимать нужную форму. Материал обладает гладкой ровной поверхностью, поэтому чаще всего не требует дополнительной отделки и шпаклевания. Гипсокартон обладает легким весом, поэтому работы можно осуществлять и в одиночку без чьей-либо помощи.
Шикарная межкомнатная арка
За счет своих функциональных свойств гипсокартон делает возможным сооружать арочные проёмы самых сложных, оригинальных и причудливых форм, создавая также в конструкции резные сквозные отверстия и декоративные полки. Какой же дизайн лучше выбрать, и как правильно сделать арку из гипсокартона:
- Купольная симметрия. Это исполнение считается классическим вариантом создания арки. Такая конструкция представляет собой дугу, имеющую правильный радиус. Недостатком такой арки является тот факт, что она значительно забирает высоту в дверном проёме.
- Сегментная конструкция. Это арка в стиле Модерн. Радиус закругления при этом получается больше половины ширины дверного проема. Чаще такую конструкцию можно встретить в проемах, больших по ширине, и с толстыми стенами. Грани могут быть как острые, так и гладкие.
- Конструкция в стиле Романтизм. Такую арку сооружают в широком дверном проеме, закругляются в данном случае только углы. Арка имеет вид двух небольших по радиусу полукругов, при этом проем сохраняет очертания и размер.
- Асимметрия. Это арочная конструкция со смещенным центром, самый бюджетный и простой вариант, впишется в любой интерьер.
- Портал. Это также простой и бюджетный вариант исполнения арки. Подойдет для интерьера в Классическом стиле или Хай-Тек.
- Готический стиль. Высшая точка готической арки получается благодаря плоскостям, сходящим под небольшим углом.
- Полуарка. Такая конструкция смотрится стильно и отлично сочетается с современными стилями. Образована такая арка, как правило, четвертью окружности (может быть и меньше).

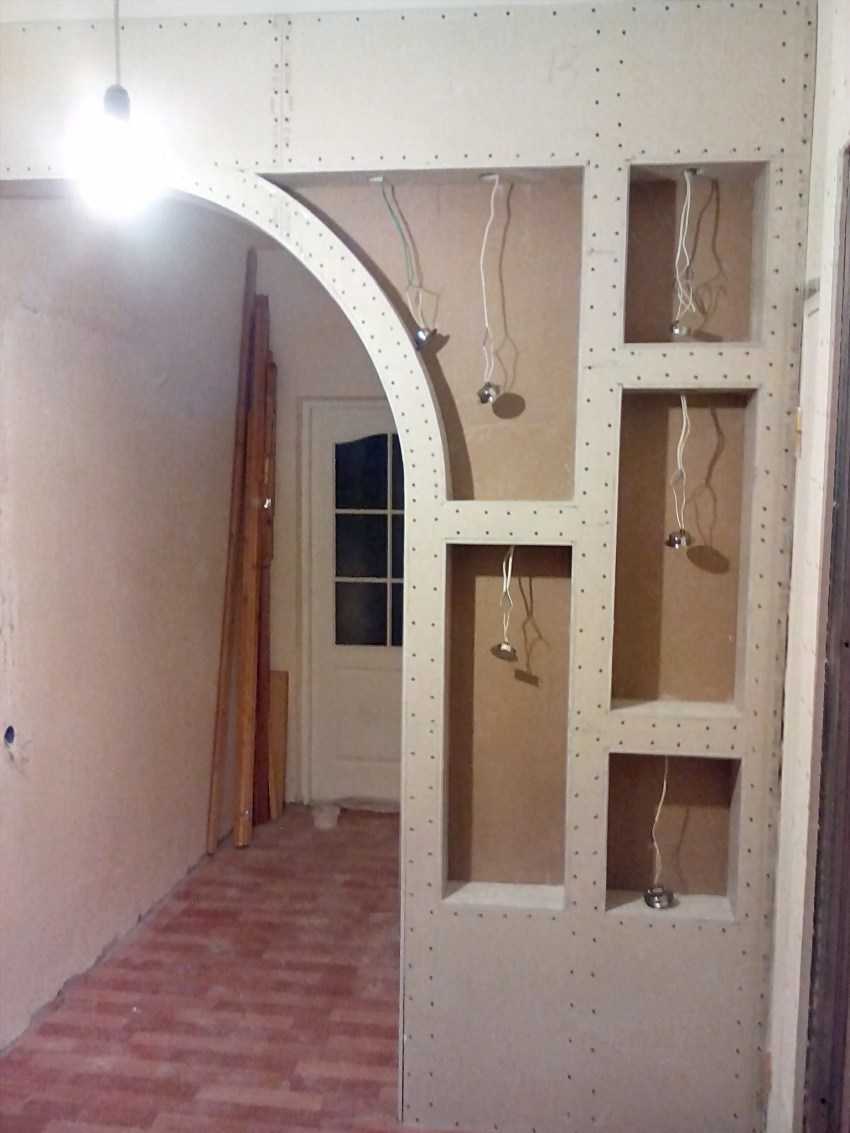

- Ажурное исполнение. У такой арки присутствуют сквозные проемы и отверстия.
- Многоуровневые конструкции. Такой дизайнерский замысел возможно реализовать при условии наличия богатой фантазии и навыков работы с материалом.
Выбирать дизайн арки следует, исходя из вашего интерьера. Конструкция должна дополнять общую картину и вписываться в стилистику квартиры. Технология сооружения арки из гипсокартона с пошаговой инструкцией показана на данном видео.
Как создать арочный проем
Впервые увидев конструкцию можно подумать, что ее монтаж сложен, однако, арка из гипсокартона своими руками может быть установлена даже теми, кто имеет небольшой опыт в строительстве. Главное – изучить пошаговую инструкцию перед тем, как приступить к процессу. Последовательность действий может быть следующей:
Произвести замеры дверного проема
Замеры. Этот этап, пожалуй, один из самых основных в ходе установки гипсокартонной арки в пространстве помещения.
Осуществить это действие нужно с полной ответственностью, ведь от правильных измерений зависит:
- Покупка необходимого количества материала.
- Подсчет требуемой суммы для осуществления процесса установки.
- Правильность и четкость обустройства конструкции.
- Гармоничность данной структуры в пространстве помещения.
Для замеров потребуется:
- Рулетка или сантиметр.
- Карандаш или специальный маркер для отметок.
- Строительный уровень. Этот прибор поможет сделать ровную конструкцию, независимо от того, насколько гладкие стены в помещении.
- Лист бумаги, на который будут записаны результаты замеров.
Инструменты для замера
Все перечисленные нюансы должны быть учтены на этапе процесса измерения параметров будущей конструкции.
Приобретение материалов и инструментов осуществляется после того, как необходимые измерения сделаны и подсчитано необходимое количество, требуемое для реализации задуманного. Лучше всего отправляться в строительный магазин с человеком, который разбирается в данной отрасли. Если же такой возможности не имеется, то стоит предпочесть торговую точку, которая проверена годами, где работают исключительные профессионалы и знатоки своего дела для получения полноценной консультации касательно выбора материалов для установки арки. Только отдав предпочтение качественной продукции, можно создать отличный дизайн помещения.
Советуем посмотреть: как сделать арочный проем.
https://youtube.com/watch?v=wmO6wpImiCc
Начало работ. Понятное дело, что установка гипсокартонной арки заключается не только в монтаже. Прежде всего, необходимо:
Освободить пространство от ненужных предметов и старых материалов, т.е., выбить стену в том месте, где будет в дальнейшем устанавливаться арка.
Подготовка арочного проема
- Подобрать в сети фото той конструкции, которая идеально впишется в интерьер дома, то есть той, которая предусматривалась на этапе замеров. Глядя на фото, будет проще осуществлять процесс монтажа арки из ГКЛ.
- Затем происходит монтирование в периметр внутренней металлической конструкции арки. Эта структура будет служить фундаментом, чтобы арочный проем был устойчивым и долговечным. Опять же, если балки под арочный проем монтируются самостоятельно, лучше подобрать подходящее фото, на котором в деталях можно рассмотреть конструкцию.
монтирование внутреннего металлического каркаса
Каркас из профиля для гипсокартонного материала нужно выполнять, строго следуя тщательным замерам. Сначала устанавливаются вертикальные балки, затем горизонтальные. Прикреплять их можно с помощью шуруповерта, дюбелей или жидкого клея.
Следующим этапом является вырезание требуемых деталей из гипсокартона, которые в дальнейшем будут закрепляться на каркас из металлических балок.
После установки основы под арку, приступают к оборудованию внешней части арки. Для этого потребуется подобрать подходящие по размеру полоски гипсокартона, которые прикрепляют в нужное место.
Крепление гипсокартона к конструкции арки
Затем начинается процесс установки основной части арки, той, которая придаст помещению завершенный вид. Есть масса способов, следуя которым выполняетсямонтаж главной части арки. Некоторые мастера фиксируют конструкцию с помощью специальных жидких шурупов, другие крепят гипсокартон на клей. Главное в этом процессе – четкость и внимательность. Нельзя отклоняться от параметров ни на миллиметр, потому что это может плохо повлиять на конечный результат.
Придерживаясь правильной очередности действий по установке межкомнатной арки, можно создать великолепный вид в пространстве помещения квартиры или дома.
