Армирование полов: разные методы для разных случаев

От чего зависит цена армированного бетонного пола

Просчитать затраты возможно заранее, на этапе проектирования работ. Общая сумма зависит от ряда факторов, которые корректируются в соответствии с поставленными целями.

Что влияет на стоимость:

• Площадь заливки – чем больше, тем дороже обойдутся работы. Повлиять на этот фактор нельзя, он постоянный, разве что можно получить скидку на выполнение заказа с очень большой площадью.
• Количество и качество слоев – формируется исходя из особенностей эксплуатации помещения.
• Тип армирования – выбирается заказчиком, должен соответствовать заявленным требованиям.
• Качество бетона и других материалов – чем выше, тем лучше. Даже если дороже, в итоге хороший пол полностью окупит затраты, так как некачественные материалы могут привести к необходимости выполнения процесса повторно, ремонту, другим проблемам.

Виды армирования

Монолитный вариант

При таком способе армирующий каркас строится из арматуры. Применяемая арматура может иметь диаметр 6-40 мм. Зависит это от проекта или требуемой прочности конструкции. Армирование бетонных полов частных домов в большинстве случаев производится арматурой, имеющей диаметр 10-20 мм.

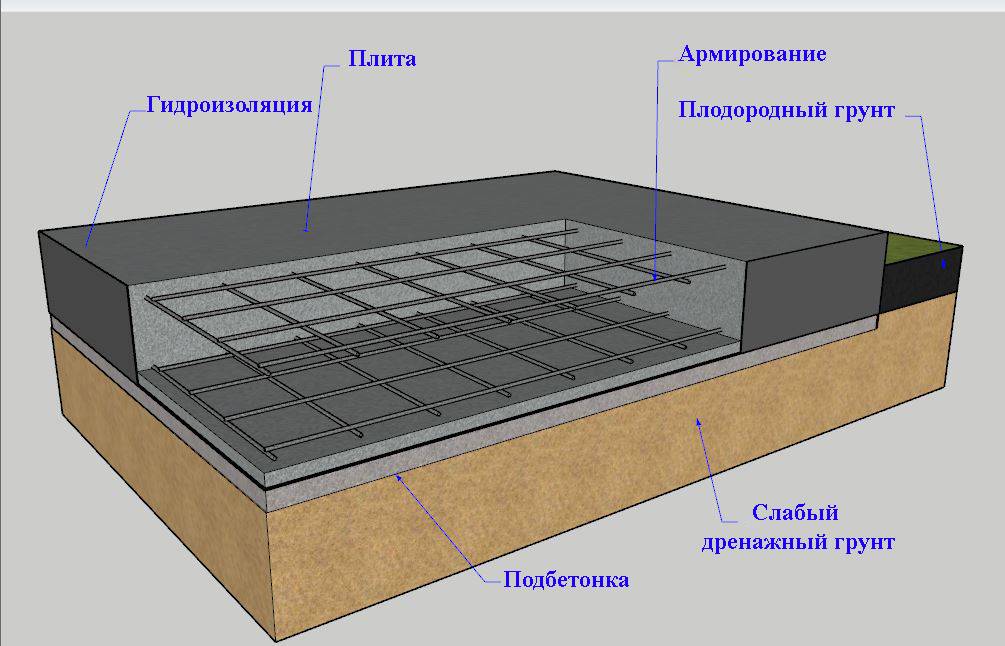

Схема устройства армированного бетонного пола.

Затем несколько слоев сетки (в основном два) крепится на подъемных ребрах. Лучше для работ использовать целые куски арматуры как по длине, так и по ширине. Если расход арматуры слишком велик, то можно использовать обрезки, но при этом крепление производится внахлест с заходом друг на друга, составляющим не менее 0,5 м. Затем армированный каркас заливается бетоном.

Для формирования каркаса из арматуры может применяться и сварка. Но для производства таких работ своими руками нужно иметь сварочный аппарат и опыт работы. Нарушенная технология работ часто приводит к истончению арматуры в местах стыков.

Армирование при помощи сеток

Менее сложным типом укрепления конструкции полов является армирующая сетка, изготовленная из проволоки. Таким способом возможно усиление бетонного пола, имеющего толщину менее 80 мм (используется для формирования многослойной основы на грунте или для усиления стяжки пола в местах, подверженных особым нагрузкам, к примеру, в ванной, кухне, гараже или прихожей). Система армирования практически не отличается от монолитного армирования. Итог — установленная на высоте 20-30 мм сетка заливается раствором бетона.

Исполнение сетки может быть как сварным, так и вязанным. Существуют и уже готовые сетки из металла для армирования. Достаточно будет их уложить слоем на поверхности пола с напуском в 1-2 ячейки и связать проволокой. Расход на такую сетку в денежном эквиваленте не намного выше, чем при самостоятельном изготовлении. Зато экономится время и увеличивается надежность.

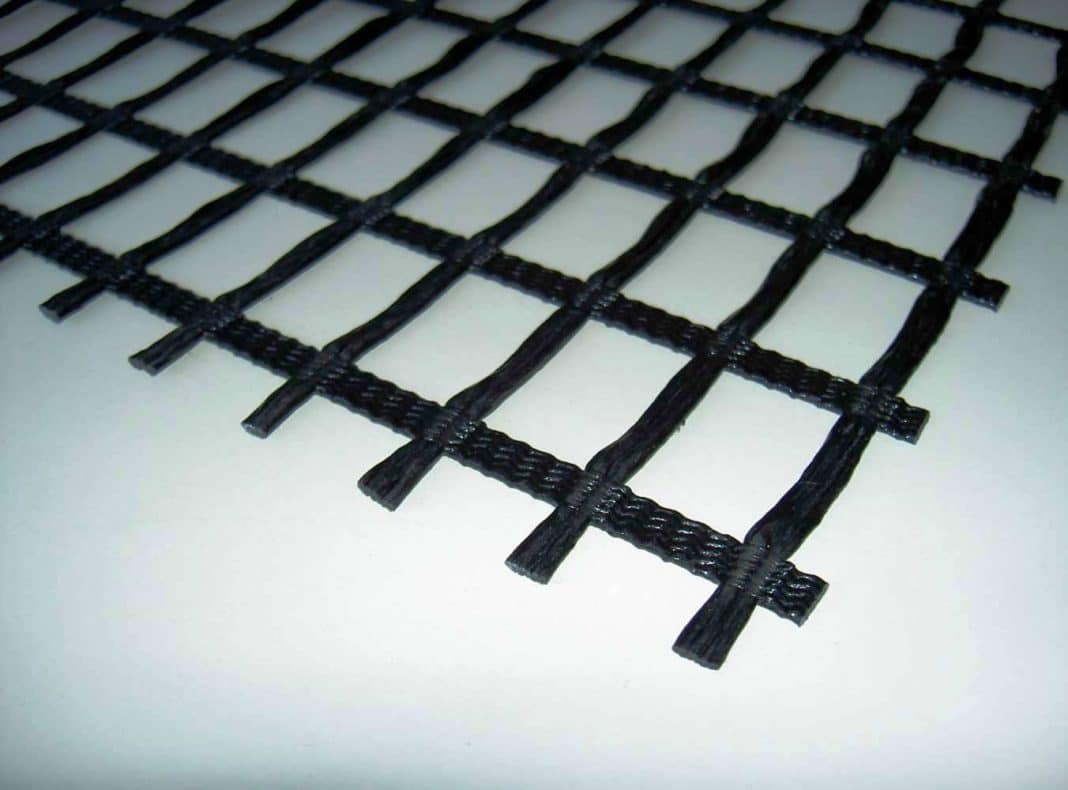

Полимерные сетки

Схема расчета армирования бетонного пола.

Использование полимерной сетки является одним из самых простых способов армирования. Такой способ часто используется не для усиления конструкции пола, а чтобы не допустить растрескивания бетона в процессе высыхания и при малых деформациях. Сетка устанавливается непосредственно на основание пола, особенно если оно покрыто пленкой, расположенной на насыпи (подушке) или на теплоизоляции, для предотвращения появления трещин с обратной стороны стяжки.

Полимерные сетки широко используются для армирования наливного бетонного пола. Это обусловлено легкостью их укладки и технологическим особенностям наливных полов. Формирование полов с применением полимерных сеток значительно сокращает объем необходимого бетона и толщину конечного его слоя.

Добавки к бетону

Сегодня в строительстве все большую популярность приобретает использование фиброволокна, представляющего собой волокна полимеров толщиной около 15 мкм. При добавлении его в бетон укрепляется слой стяжки и предотвращается появление микротрещин при высыхании.

Даже при небольших нарушениях условий правильной сушки и схватывания бетона образование микротрещин значительно сокращается.

Комбинированное армирование

Чтобы сократить затраты на армирование в случаях, когда слой арматуры снизу испытывает нагрузку на прогиб, а для верхнего слоя можно использовать фибру, применяют комбинированный вид армирования. Строительство нижнего слоя выполняется из арматуры класса А III и диаметром 10-14 мм как дополнение, в роли объемного армирования выступает стальная фибра.
Работы по армированию бетонных полов при помощи металлической фибры являются несложными и экономически выгодными. Ко всему прочему, использование микрофибры способствует упрочнению и улучшению качества всей конструкции из бетона при ее эксплуатации.

Советы:

Условное обозначения по выбору армирования бетонного пола.

1. Любой способ армирования может содержать в бетоне добавки в виде пластификаторов или микрофибры. Единственным условием является соблюдение инструкций по их использованию и дозированию.
2. Процесс формирования бетонного пола включает в себя большое количество тонкостей и этапов помимо армирования. Для получения надежного основания требуется их полное выполнение.
3. Самым сложным является процесс возведения и армирования бетонных полов непосредственно на грунте. До производства работ по бетонной стяжке и армированию должны укладываться слои, содержащие песок, гравий, тепло- и гидроизоляцию. При нарушении технологии такого послойного строительства армирование не принесет никакой пользы.

Технология армирования

Поскольку указаний, нужно ли армировать стяжку для конкретной конструкции пола, в нормативах СП не существует, обычно применяются сетки проволочные и полимерная, стальная фибра. При толщине слоя 3 – 4 см и в отсутствие разделительных горизонтальных отсечек в виде звуко- и теплоизоляции армирование не применяется.

Диаметр и размер ячейки

Если для предотвращения раскрытия усадочных трещин или при возможном возникновении в конструкции зон растяжения армирование стяжки пола сеткой все же заложено в проект, следует ориентироваться на следующие значения:

• защитный слой 2 см минимум – для чего необходимо уложить сетки/карты на полимерные или бетонные прокладки такой же величины;
• ячейка – 5 х 5 – 20 х 20 см, обычно используются сварные карты, рулонные сетки промышленного изготовления, обеспечивающие этот размер;
• толщина проволоки – 3 – 6 мм;
• нахлест – минимум одна ячейка в зависимости от размера.

Проволочная сетка для стяжки.

В стяжке пола по грунту применяется арматурная сетка с квадратной ячейкой 10 – 20 см из арматуры 5 – 18 мм, так как стяжка в этом случае является плитой. Необходимо учесть, что вспучивание глинистых почв возможно, даже в отсутствие отрицательных температур при избыточном насыщении этой породы влагой. Поэтому следует отвести почвенные воды дренажом пристенным или кольцевым (при высоком залегании грунтовых вод).

Расположение внутри стяжки

Поскольку сил пучения стяжки не испытывают в принципе, сетка для армирования становится нужна только в нижней части конструкции, согласно расположению зоны растяжения. При наличии упругих слоев из утеплителя и шумоизоляции сохраняется вероятность прогиба этих материалов.

При этом стяжка становится плитой с гораздо меньшей поверхностью опирания. Арматура из чисто конструкционной становится рабочей, воспринимает все эксплуатационные нагрузки от веса мебели и жильцов, не дает разрушиться слою бетона от растягивающих усилий на подошве конструкции.

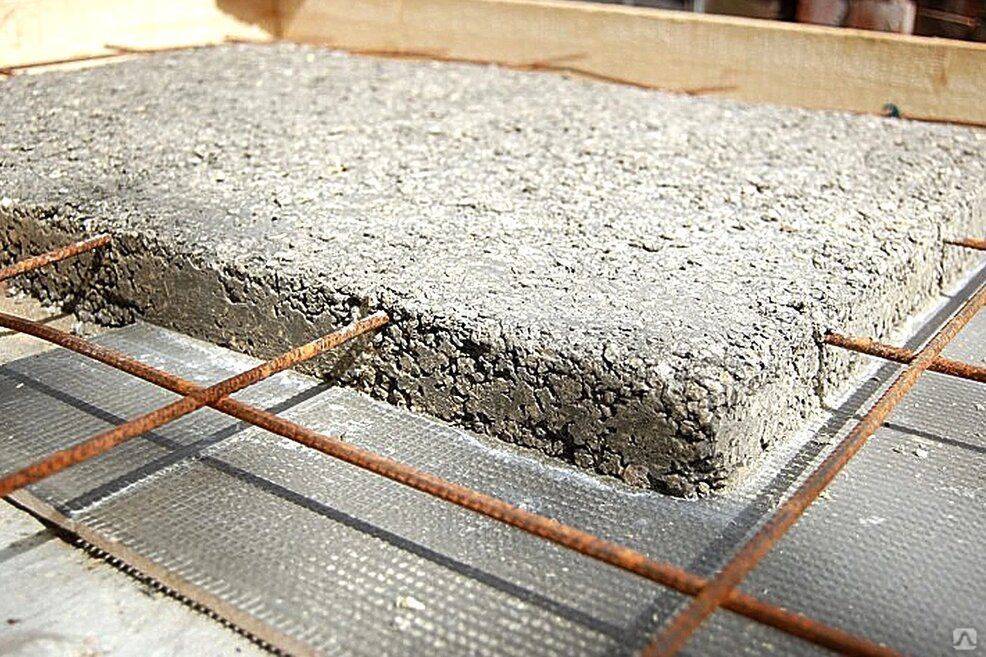

Расположение арматуры внутри стяжки.

Важно! Важно понимать, что нормальная мелкопористая структура бетона в заводских условиях или заливке по месту достигается путем виброуплотнения. Стяжки имеют небольшую толщину в сравнении с элементами фундаментов, перемычек и плит

Поэтому использование глубинного вибратора невозможно, а от виброреек смещаются маяки, по которым производится выравнивание смеси

Поэтому крайне важно обеспечить уход за бетоном при его наборе прочности (увлажнение, укрывание)

Поэтому использование глубинного вибратора невозможно, а от виброреек смещаются маяки, по которым производится выравнивание смеси

Поэтому крайне важно обеспечить уход за бетоном при его наборе прочности (увлажнение, укрывание)

Фибра и стекловолоконная арматура

Специалисты не рекомендуют для армирования стяжки применять прутки из стекловолокна. В отличие от стальной арматуры, в этом материале коэффициент растяжения значительно выше. То есть, при возникновении растягивающих нагрузок стекловолокно вначале растягивается, а уже затем начинает сопротивляться возникшим усилиям. Это может привести к раскрытию трещин, несмотря на то, что армирующий слой в конструкции присутствует.

С полимерной и стальной фиброй подобных проблем не возникает, так как волокна этих материалов равномерно распределены по всему объему конструкции.

Фибра для стяжки.

Таким образом, жестко связанные с основанием стяжки небольшой толщины без разделительного слоя можно не армировать. Сетки или фибра применяются при наличии внутри стяжки утеплителя или звукоизоляционного материала, при толщине больше 5 см.

Совет! Если вам нужны мастера для ремонта, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от частных мастеров, ремонтных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

• Как правильно сделать железнение стяжки
• Выбираем утеплитель под бетонную стяжку
• Как правильно залить пол по грунту в частном доме
• Как сделать черновой пол по грунту — схема, устройство, заливка
• Какие гидроизоляционные материалы подходят для пола по грунту и как правильно их применять
• Соотношение цемента и песка для стяжки пола

Выборка грунта и подсыпка

Когда запланировано снятие грунта на определенную глубину, будет полезным сначала установить стойки
для опалубки. В качестве стоек используется брусок 50мм*50мм и более, зависит от высоты заливки над
уровнем грунта. Брусок заостряется топором и забивается на глубину, ниже предполагаемого уровня выборки
земли. Стойки нужно установить с учетом толщины досок для опалубки, с расстоянием 1-1,5 м друг от друга.

Когда бруски-стойки забиты по периметру будущей опалубки, разметочные шнуры можно убрать.

Перед выборкой грунта очень полезно разметить на забитых брусках уровень заливания бетона. Так будет проще
контролировать глубину, на которую снимается земля.

Иногда возникает вопрос: а зачем вообще заглубляться в грунт? Если это делается на 10-20 сантиметров, то для
того, чтобы исключить подмывание талыми и дождевыми водами. Для исключения движений плиты во время морозного пучения
грунта, бетон должен заглубляться ниже глубины промерзания грунта.

Про подсыпку под бетон ходит много споров и однозначно ответить на этот вопрос можно лишь зная точно свойства
конкретного грунта. В случае замоноличивания бетон, в целом, подсыпка не требуется – бетон заполнит все
неровности и отклонения от уровня. В случае преобладания песка в грунте, небольшой слой гравия будет нелишним.
Гравий позволит хорошо уплотнить грунт, частично проникая в него. Пяти сантиметров гравийной подсыпки будет
более, чем достаточно. Нужно понимать, что здесь речь идет о бетонировании бетонной площадки, а не о ленточном фундаменте
– грамотная подготовка под фундамент должна производиться специалистом, исходя из геологии конкретного места.

Независимо от использования или отсутствия подсыпки, необходимо произвести тщательную трамбовку грунта.
Выполняется данная операция виброплитой или ручной трамбовкой – отрезком тяжелого бруса с ручками.

Виды бетонных перекрытий

Бетонные перекрытия бывают двух типов.

1. Стандартные – это железобетонные плиты, которые изготовляются на заводе.
2. Монолитное перекрытие – это железобетонная конструкция, возведение которой осуществляется на месте строительства.

Стандартные плиты могут быть: пустотными, ребристыми, сплошными, а также иметь и другие конструктивные особенности. Всё зависит, от места их применения в строительстве.

Основное преимущество возведения перекрытия готовыми плитами, от монолитного, это скорость строительства и цена. В течение дня можно перекрыть частный дом ж/б плитами, когда для сооружения сплошной монолитной плиты необходимо минимум месяц. Но это не пугает застройщиков, так как у монолитной плиты масса преимуществ перед плитами перекрытия.

Проклейка ленты фундамента

Процесс утепления предварительно подготовленного фундамента Глубина при утеплении важный критерий, желательно утеплять в земле, всю бетонную поверхность, но не менее 60 см. (на всю ширину листов). Меньшая глубина не даст желаемого результата. Толщина листа при утеплении пеноплексом должна быть 50-60 мм.

Технология работ позволяет сделать все работы самостоятельно. Размешав клей в низкой ёмкости согласно инструкции, наносите его на лист зубчатым шпателем, ровным слоем 6-10 мм. Точечное крепление в этом случае применять нельзя, произойдёт потеря свойств теплоизолирующего клея.

Начало берут от угла, сначала прилаживают два пустых листа и делают отметки по вертикали, следя за соединением замка по углу. Потом намазывают и клеят оба листа, оклеивают бок фундамента до половины, а дальше от второго угла, по кругу. Смыкаются листы обычно посредине ленточного фундамента. Следите за тем, что при давлении должен выйти воздух, прилагайте усилие от центра листа к краям. Постепенно сажая его на своё место.

Процесс армирования

Процесс армирования стяжки пола сеткой начинается с подготовительного этапа, включающего в себя расчет материалов и подготовку места стяжки. Армирующая сетка приобретается в квадратных метрах, равных площади помещения плюс 10% для обрезки, накладок внахлест. Перед  укладкой необходимо произвести тщательную очистку и гидроизоляцию поверхности.  Черновой слой бетона можно прогрунтовать, а щебеночно-песчаная основа покрывается пленкой. Устанавливаются направляющие из профилей для получения ровной поверхности пола. Маяки устанавливаются по уровню с интервалом 1,5 метра друг от друга.

Далее следует этап установки армирующего слоя. Арматурная сетка устанавливается на специальные подставки примерно до середины толщины бетонного слоя. Такое расположение сетки позволит обеспечить хорошее схватывание бетона и увеличить его прочность. Полосы сетки накладываются друг на друга внахлест примерно на ширину одной или двух ячеек, скрепляясь проволокой шагом в  20-40 см.

Далее производится заливка бетона. В отличие от заливки обыкновенной стяжки, смесь для армирования должна быть более жидкой, чтобы равномерно распределиться по всей площади и между ячейками сетки. Поверхность во время заливки необходимо выравнивать с помощью правила.

По истечении недели после заливки, из бетонной поверхности удаляются маячки, а их пустоты обрабатываются грунтовкой и заливаются раствором. После этого бетон сохнет примерно четыре недели, при этом необходимо следить за высоким уровнем влажности в помещении и не допускать сквозняков во избежание растрескивания поверхности. После его полного высыхания на пол можно нанести самовыравнивающую смесь.

Работу рекомендуется выполнять при температуре не ниже +20С, и лучше, если все стяжки с армированием будут уложены в течение одного дня.

Виды армирующей сетки

Согласно требованиям СНиП, для армирования можно применять следующие виды сетки:

• Металлическую (из стальной проволоки, арматурную)
• Полимерную (пластмассовую)
• Стекловолоконную
• Фиброволоконную (базальтовую, полипропиленовую,стеклянную)

Сетка сварная

Каждый из видов предназначен для определенного типа стяжки. Самой прочной сеткой для армирования считается металлическая – из арматуры или проволоки. Арматурная сетка может быть сварной или связанной. Металлическая сетка представляет собой ячеистую структуру с размером ячеек 100х100 или 150х150мм. Они равномерно распределяют раствор по всей площади, образуя единую структуру. Чем меньше размер ячеек, тем толще используемый металл, соответственно, тем прочнее армированная металлическая сетка. Чтобы избежать ее неправильного положения, металлическую сетку устанавливают на специальные монтажные подставки. Сетка из металла способна фиксировать форму толстой стяжки поверхности, которая подвергается значительным нагрузкам – в гаражах, складах, прочих хозяйственных постройках. Она обладает высокой прочностью на разрыв, устойчивостью к перепадам температур, длительным сроком службы и хорошими связывающими способностями.

Пластиковая сетка

Полимерные и пластиковые сетки используются при армировании ненагруженных стяжек толщиной до 80 мм. Она более эластичная и легкая, чем металлическая, что позволяет ей растягиваться и при этом сохранять свои качества без деформации. Это свойство очень полезно при усадке здания, в то время как металлическая сетка при таких условиях может просто разорвать стяжку. Полимерная сетка не ступает во взаимодействие с химическими средами, не создает помех для средств связи, имеет небольшую стоимость и легка в монтаже.

Стекловолоконная сетка

Стекловолоконные сетки имеют квадратные ячейки размером 4-6 мм, некоторые из марок пропитываются щелочестойкими пропитками для повышения эксплуатационных характеристик, поскольку цементный раствор стяжки может разрушить незащищенное дисперсией стекловолокно. Стекловолоконная сетка очень легкая, прочная на растяжение, имеет длительный срок эксплуатации.

Фиброволоконная сетка

Фибра может быть изготовлена из базальта, металла, полипропилена, стекловолокна. От сетки она отличается тем, что это – армирующая добавка, равномерно распределяющаяся по всему раствору стяжки. Она защищает стяжку от усадочных трещин, увеличивает ее водостойкость и морозоустойчивость, повышает ее эксплуатационные качества, но не может в полной мере заменить армирующую сетку, поскольку при появлении трещины она не сможет удержать ее от дальнейшего расширения. Большим достоинством фибры является то, что ее можно комбинировать с любыми видами сетки, в отличие от остальных, для повышения устойчивости стяжки.

Когда необходимо армирование?

Армирование стяжки пола не всегда необходимо. Но, полы с армированной стяжкой по своим эксплуатационным характеристиками по многим пунктам превосходят обычные бетонные, они способны выдерживать сжатие, растяжение,  изгиб. Армирование требуется в следующих случаях:

• Если поверхность пола в помещении подвергается огромным нагрузкам, например, в гаражах, хозяйственных постройках под тяжеловесным оборудованием и машинами.
• При устройстве плавающей стяжки.
• При устройстве пола по грунту. Необходимость армирования обусловлена использованием керамзита и щебня в качестве теплоизоляционных материалов, а также тем, что пол по грунту подвержен воздействию внешних факторов (таких, как вспучивание грунта).
• При устройстве системы теплых полов. Армирование в этом случае необходимо для того, чтобы предотвратить деформацию и растрескивание стяжки из-за перепада температур и подверженного изгибам и растяжениям основания, поскольку таким основанием в данном случае служат пенополистирольные плиты.
• Для усиления чернового пола со стяжкой с высотой больше 8 см.

Таким образом, армирующий слой необходим для усиления деформационных швов, удержания стяжки в изначальных геометрических размерах на ненадежном, плавающем основании, подверженном изгибам, растяжениям, а также для защиты от возникновения усадочных трещин.

Усиление стяжки

Во время капитального ремонта или возведения дома многие задаются вопросом, необходимо ли армирование стяжки пола при ее формировании? Можно сэкономить и довольствоваться только бетонной стяжкой, или для предельной прочности армировать всю поверхность. Лучше все-таки разобраться том, для чего проводят усиление стяжки пола и какие существуют способы армирования.

Тип стяжки пола (черновая, с теплоизоляцией, наливной пол и прочее) зависит от места формирования и целевого назначения.

Построение стяжки разделяют на несколько типов, которые зависят от места формирования и целевого назначения. Виды стяжек:

• черновая на опорную плиту или грунт;
• стяжка на плитах для перекрытия;
• стяжка пола для выравнивания или наливной пол;
• стяжка пола с укладкой теплоизоляции.

Армирование стяжки бетонной поверхности пола выполняют при формировании черновой стяжки и в тех случаях, когда создают многослойную стяжку с теплоизоляцией. Это необходимо при установке стяжки на подвижной и составной (немонолитной) основе, когда она подвержена растяжению и изгибам. Армирование может быть также выполнено с целью сэкономить бетон, если по расчетам необходимо сформировать довольно толстый его слой.

Армирование стяжки осуществить можно несколькими способами. Подходящий выбирают на основании эксплуатационных и проектных требований после того, как расчет армирования произведен. Выполнять расчеты самостоятельно на основе требований ГОСТов и СНиП довольно сложно, можно при этом упустить многие нюансы и особенности, поэтому лучше обратиться к проектной организации.

Технология и материалы для армирования

Основным условием при проектировании бетонного пола по грунту является рациональное сочетание прочности конструкции и бюджета строительства. Возможны два варианта:

если технология соблюдается неукоснительно, тяжелые перегородки и внутренние несущие стены опираются на собственный фундамент, армирование производится проволочными сетками ВР, изготовленными по ГОСТ 8478 (толщина проволоки 5 мм, ячейка 10 х 10 – 20 х 20 см);

Сетка Вр1

если указанные ограждающие конструкции по каким то причинам планируется опереть на  пол, по всей длине перегородки изготавливается ребро жесткости, направленное вниз, усиленное каркасом из двух продольных поясов арматуры диаметром 8 – 110 мм, обвязанных квадратными хомутами или вертикальными и горизонтальными перемычками.

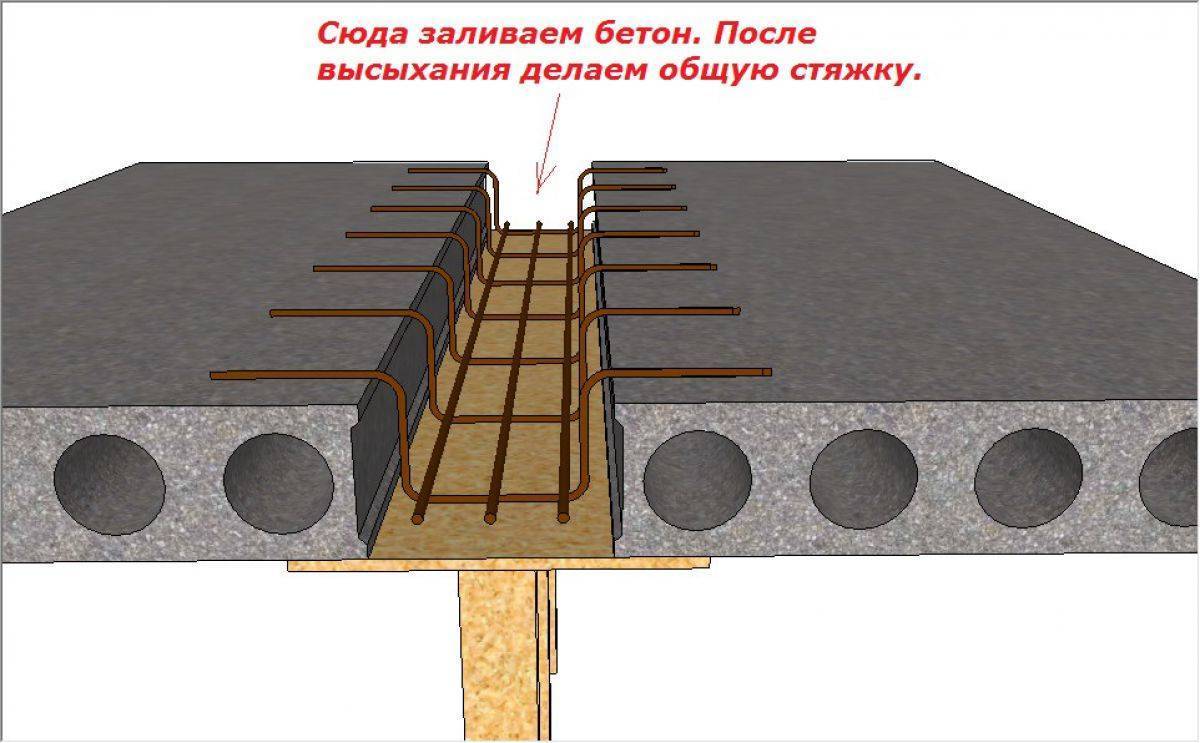

Арматурный каркас для ребра жесткости.

В последнем случае ребра жесткости создаются за счет разрывов в слое утеплителя, расположенного под стяжкой пола по грунту.

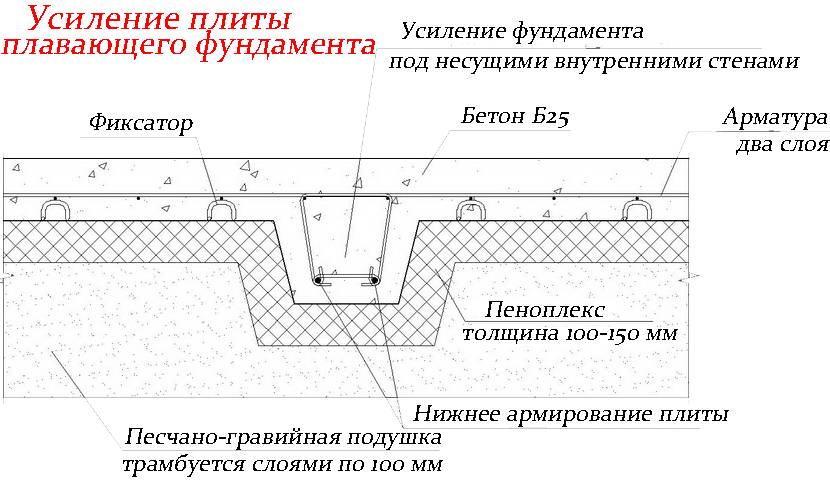

Расположение арматуры в пироге пола по грунту

В любых железобетонных конструкциях армирование решает основную задачу – восприятие растягивающих нагрузок. Так как силы пучения снизу полов отсутствуют, в верхнем уровне конструкции сетка не нужна. Она должна размещаться, как можно ближе к подошве плиты с учетом требований:

• рекомендуемый защитный слой – 1,5 – 3 см;

• общая толщина стяжки – от 5 см по нормативам СП 31-105, в пределах 10 см на практике (если имеются контуры теплого пола).

Поскольку трудозатраты на изготовление сетки из проволоки слишком высокие, предпочтительнее приобретение готовых изделий Вр в строительных магазинах.

Фиброволокно и сетки ВР

При изготовлении пола по грунту оптимальным вариантом является армирование сетками Вр. Стекловолоконная арматура имеет слишком высокий коэффициент линейного растяжения, поэтому трещины раскрываются в стяжке до того, как прутки начинают воспринимать растягивающие нагрузки.

Металлическая и полимерная фибра решают другие задачи:

• предотвращают усадку смеси при высыхании;
• позволяют снизить толщину стяжки;
• останавливают расширение возможных микротрещин в процессе эксплуатации.

Фибра полимерная.

Поэтому добавление фибры в бетон не является полноценным армированием полов и стяжек.

Правила укладки сеток

При армировании бетонного пола по грунту достаточно выполнить несколько условий, чтобы обеспечить нормальный эксплуатационный ресурс конструкции. Это соблюдение защитного слоя, минимально допустимого нахлеста и применение досок/щитов при хождении в момент распределения бетона по поверхности.

Защитный слой

Поскольку арматура подвержена коррозии при контакте с влагой, ее размещают внутри бетона, слой которого от поверхности до каркаса называют защитным. Поэтому сетка укладывается, не на поверхность утеплителя, а бетонные или полимерные прокладки необходимой высоты:

• при минимально допустимой толщине бетонного пола по грунту 5 см используются элементы высотой 1,5 см;
• при больших значениях толщины стяжки можно выбрать прокладки 2 – 3 см.

Обеспечение нижнего защитного слоя.

Боковой защитный слой полов обеспечивается сдвигом сеток от демпферной ленты или полос утеплителя на 2 – 5 см.

Нахлест

Сварные проволочные сетки Вр реализуются рулонами, в строительных магазинах имеются карты кладочных сеток с ячейками разной величины. В любом случае очень сложно подобрать для помещения цельную карту необходимой конфигурации и размеров, поэтому материал кроится кусками.

Минимальный нахлест сетки — 10 см.

При армировании пола по грунту следует обеспечить нахлест отдельных карт друг на друга минимум в одну ячейку (10 см). Поскольку проволочные изделия гораздо легче арматурных сеток, в местах нахлеста их рекомендуется зафиксировать проволочными скрутками друг к другу, для предотвращения сдвига.

Монтаж каркасов

Для изготовления ребер жесткости под тяжелыми перегородками верхний слой утеплителя (5 см) укладывается с разрывом, ширина которого чуть больше толщины стены. В эту полость укладывается заранее связанный проволочными скрутками каркас, выполненный по технологии:

• по два продольных стержня арматуры сверху и снизу диаметром 8 – 10 мм («рифленка»);
• привязанные к ним скрутками горизонтальные и вертикальные перемычки или квадратные хомуты из гладкой арматуры диаметра 4 – 6 мм.

Армирование ребра жесткости.

Соблюдение нижнего и боковых защитных слоев обязательно.
