Автополив своими руками

Как управлять автополивом?

Согласитесь, когда система полива полностью автоматизирована, ею гораздо проще и приятнее управлять. В отличие от ручного, компьютерный способ управления стоит дороже, но он быстро окупается многолетним и достаточно комфортным использованием, великолепным видом участка и блестящим урожаем.

Чтобы установить компьютерное управление автополивом, не нужно обладать какими-то специальными знаниями. На регулируемых участках размещаются датчики влажности. Как только земля становится сухой, они подают сигнал центральному компьютеру о том, что время полива пришло. Можно обойтись и без датчиков. Достаточно просто настроить автоматическую подачу воды через заданные промежутки времени – и огород будет поливаться с определенной частотой. Например, каждый день в 7 утра или раз в 2 дня в 18.00. У каждого прибора своя конкретная инструкция по установке, поэтому подробно расписывать ее мы не будем.

Любопытно, что некоторыми современными моделями можно управлять с помощью мобильного телефона и Интернета. То есть, находясь в нескольких десятках км от дачи вы берете в руки телефон, запускаете мобильное приложение – и по трубам начинает бежать вода!

УПРАВЛЕНИЕ

Версия 1.*Система управляет количеством помп PUPM_AMOUNT, подключенных подряд в пины платы, начиная с пина START_PIN. На каждую помпу заводится таймер, который включает помпу на заданное время через заданные промежутки времени. Промежутки времени (период работы) может быть в часах или минутах (настройка PERIOD). Время работы помпы может быть в минутах или секундах (настройка PUMPING). Включение производится сигналом уровня SWITCH_LEVEL. 0 – для реле низкого уровня (0 Вольт, все семейные модули реле), 1 – высокого уровня (5 Вольт, редкие модули реле, все мосфеты).Примечание: катушка реле кушает около 60 мА, несколько включенных вместе катушек создадут лишнюю нагрузку на линию питания. Также несколько включенных одновременно помп сделают то же самое. Для устранения этого эффекта есть настройка PARALLEL. При её отключении помпы будут “вставать в очередь”, совместное включение будет исключено.Управление:

  • Нажатие на ручку энкодера – переключение выбора помпы/периода/времени работы
  • Поворот ручки энкодера – изменение значения
  • Кнопка энкодера удерживается при включении системы – сброс настроек

Версия 2.*ПЕРЕД ПРОШИВКОЙ ВТОРОЙ ВЕРСИИ ЗАМЕНИТЕ ВСЕ БИБЛИОТЕКИ НОВЫМИ (ИДУТ В АРХИВЕ ПРОЕКТА, В ПАПКЕ НОВАЯ ВЕРСИЯ)!!!!Поворачивая рукоятку энкодера мы перемещаем стрелочку выбора по экрану

Обратите внимание на то, что настройка времени работы помпы находится правее «за экраном», нужно пролистать стрелочку направо чтобы её активировать. Чтобы изменить выбранный стрелочкой параметр, нужно повернуть рукоятку энкодера, удерживая её нажатой

Таким образом можно настроить время периода и работы помпы в формате ЧЧ:ММ:СС. Логика работы настроек PUPM_AMOUNT, START_PIN, SWITCH_LEVEL и PARALLEL такая же как для версии 1.*

Системы полива с забором из емкости

Жук Набор капельного полива от емкости

 Этот набор рассчитан на 60 растений и расстояние до 18 метров. Он используется как на огороде, так и в теплицах. Полив осуществляется прямо к корням. В набор также входит таймер, с помощью которого возможно регулировать время подачи воды.

Расход у системы достаточно экономный – 4 литра на одну капельницу. В среднем уходит 240 литров за 1 час. В состав «Жука» также входит: штуцер для присоединения к емкости, капельницы, кран, подвес для трубки, фильтр для очистки и др.

Жук Набор капельного полива от емкости

Достоинства:

  • долговечность;
  • удобная и понятная сборка;
  • экономичность.

Недостатки:

  • рассчитан на маленькое количество растений;
  • жесткий материал для шланга.

АкваДуся

Полив «АкваДуся» позволяет орошать в саду или огороде, не занимая много времени. От садовода требуется только открывать и закрывать кран с подачей воды, остальное делает механизм. Она рассчитана на 60 растений. Главная труба присоединяется к резервуару с водой (в комплект он не входит), а шланги с капельницами располагаются у корней. Длина шланга, входящего в набор, составляет 12 метров. Он предназначен для прокладки под землей.

Цена  – 1 750 рублей.

система капельного полива АкваДуся

Достоинства:

  • удобство использования;
  • экономия воды при поливке;
  • простая инструкция по установке.

Недостатки:

  • короткий шланг;
  • небольшой срок годности.

Green Helper Набор на 64 шт.

Набор, предназначенный для 119 элементов. Он подключается к емкости с помощью шланга 20 метров. Полив растений осуществляется без стороннего давления и насосов. Вода в шланг поступает из емкости, которая должна располагаться чуть выше поверхности земли.

В комплектацию входит все необходимое для установки: капельницы, фильтр, таймер полива. Орошение с помощью такой системы не загрязняет почву, не сушит ее и не оставляет луж.

Стоимость – 2 299 рублей.

Green Helper Набор

Достоинства:

  • удобный монтаж конструкции;
  • универсальность применения;
  • экономия воды;
  • захватывает большое количество растений.

Недостатки:

АкваДуся Start ЖКИ

Средство для полива с забором воды из емкости от «АкваДуся» – автоматизированный механизм, работающий от батареек. Он предназначена для полива 50 растений прикорневым способом за счет капельниц типа «карандаш».

Шланг подключается к бочке, наполненной водой. Подача воды для орошения регулируется с помощью таймера, где выбирается время орошения и количество подаваемой воды. К механизму прилагается и датчик регулирования расхода воды, что делает расход еще более экономным.

Стоимость – 6 990 рублей.

АкваДуся Start ЖКИ

Достоинства:

  • удобна в использовании;
  • автоматизм поливки;
  • настройка частоты полива;
  • возможность присоединения дополнительных капельниц.

Недостатки:

  • небольшая длина шланга;
  • неустойчивость к холодам;
  • высокая цена.

Набор от Синьора Помидора

Набор орошения без автоматики предназначен для полива 60 растений. Шланг подходит для небольших грядок до 12 метров в длину. Подача воды в систему осуществляется через емкость – например, бочку.

Таймер работает от двух батареек. С его помощью настраивается периодичность полива – от 1 до 7 дней, через 1 до 72 часов. Схема работы орошения проста. К бочке, объемом более 200 литров, подключается основной шланг, а уже от него идут разветвления, в которых находятся капельницы.

Стоимость – 1 800 рублей.

Набор от Синьора Помидора

Достоинства:

  • невысокая цена;
  • компактная упаковка;
  • простая инструкция по сборке;
  • возможность увеличения поливаемых растений с помощью расширителей.

Недостатки:

Masterprof Набор Капелька

Капелька подходит для орошения на открытом грунте. Шланга с капельницами хватает на 4 грядки длиной до 10 метров каждая. Доступность товара объясняется отсутствием автоматизма этой системы. Полив осуществляется из емкости, которую возможно приподнять на 1,5 метра.

Цена за комплект – 490 рублей.

Masterprof Набор Капелька

Достоинства:

  • легкость в сборке;
  • удобная эксплуатация;
  • экономия воды и времени огородников.

Недостатки:

  • отсутствие фильтра для очистки воды;
  • нет регулировки расхода воды.

Капельные системы полива – это настоящая находка для дачников и садоводов. Удобность в установке и использовании экономит время, а автоматизация процесса позволяет не следить за увлажнением участка.

Минусы использования автоплива из личной практики

Начать хотелось бы с самого главного минуса – финансовых затрат. В самом начале установки системы потребуется вложение денежных средств. Конечно, система автополива, к счастью, не приравнивается к «стоимости самолета», тем не менее раскошелиться на покупку оборудования нам пришлось.

Да и в дальнейшем капельные ленты потребуется периодически менять, а также при необходимости заменять отдельные комплектующие (у нас, например, через три года сгорел погружной насос). И затраты на электроэнергию, в случае наличия насоса, также не стоит забывать.

Кроме того, на влажных грядках больше разводятся мокрицы и слизни, также и медведка предпочитает места, где бывает влажно.

Еще одна сложность состоит в том, что заданный на неделю режим не всегда бывает оптимальным. Ведь погода может резко измениться, зарядят дожди, а мы находимся в городе и уже не изменим настроек таймера. Система, несмотря на наличие сырости, будет исправно включаться и продолжит поливать грядки. Но, разумеется, при наличии датчика дождя такая проблема отпадает.

Другой существенный минус – возможность технических неполадок. Однажды электронный таймер по не выясненным причинам дал сбой, и наш огород беспрерывно круглосуточно поливался изо дня в день. К счастью, соседи заметили неладное, и мы были вынуждены срочно выехать на дачу, чтобы выставить правильные настройки.

Также в связи с тем, что в нашем случае вода в систему подается из колодца, она оказывается очень холодной, а полив ледяной водой — не самый оптимальный вариант для растений. С этим, кроме того, связано и то, что при проведении подкормок, удобрять приходится все-таки, поливая огород из ведра.

А вот дачникам, у которых автополив осуществляется из многокубовых емкостей, в этом отношении повезло гораздо больше, ведь вода там успевает прогреться, а при необходимости подкормки, удобрение можно развести непосредственно в баке.

И последний небольшой минус — необходимость ухода. С ведрами и лейками все гораздо проще. Грубо говоря, их можно даже не мыть, а вот с системой автополива так не получится. Если у вас нет фильтра, капельные ленты будут время от времени забиваться, что существенно сокращает их срок службы. А если фильтр имеется, то промывать придется уже сам фильтр.

В некоторых случаях такое мероприятие приходится делать и в течение сезона, но в конце сезона промывка и просушка всей системы автополива обязательна.

Напротив каждой грядки имеется тройник, на котором установлены муфты с внутренней резьбой. Людмила Светлицкая

Организация внутрипочвенной поливалки для огорода

Внутрипочвенная поливная система используется на небольших дачных участках. Также ее целесообразно устраивать для оранжерей. Это достаточно экономичный вариант, который не нуждается в большом давлении воды в системе и может благополучно работать за счет разницы высот между двумя сообщающимися емкостями. Подземный прикорневой полив гарантирует минимальные потери воды и предотвращает испарение.

Недостатком внутрипочвенной системы полива своими руками является вероятность быстрого засорения и трудоемкий монтаж. На засаженной плантации устраивать внутрикорневой автополив проблематично, поскольку можно повредить корневую систему зеленых насаждений.

Такой полив удобно организовать для многолетних растений, которые нуждаются в постоянной влажности. К корням вода комфортной температуры поступает медленно и равномерно, что способствует постоянному поддержанию влаги в почве.

Контроллер позволяет устанавливать время, силу и периодичность полива

Монтаж системы осуществляется аналогично вышеприведенным вариантам автополива. Здесь понадобится пластиковая или металлическая труба для магистрального трубопровода, перфорированный шланг для ответвлений, насос, контроллер и фильтр. Трубы укладываются в предварительно подготовленную траншею с полиэтиленовой пленкой, уложенной на ее дне.

К накопительной емкости подсоединяется насос. Далее устанавливаются фильтр и контроллер, а также подключается магистральный трубопровод. Автоматизация системы полива огорода своими руками заключается во включении и выключении насосного агрегата в определенное время. Оптимальными являются следующие параметры для внутрипочвенного полива: напор – 0,3 м, скорость движения воды – 0,2 л/с. Через 3-4 дня после запуска системы необходимо в нескольких местах раскопать почву и проверить степень ее увлажнения.

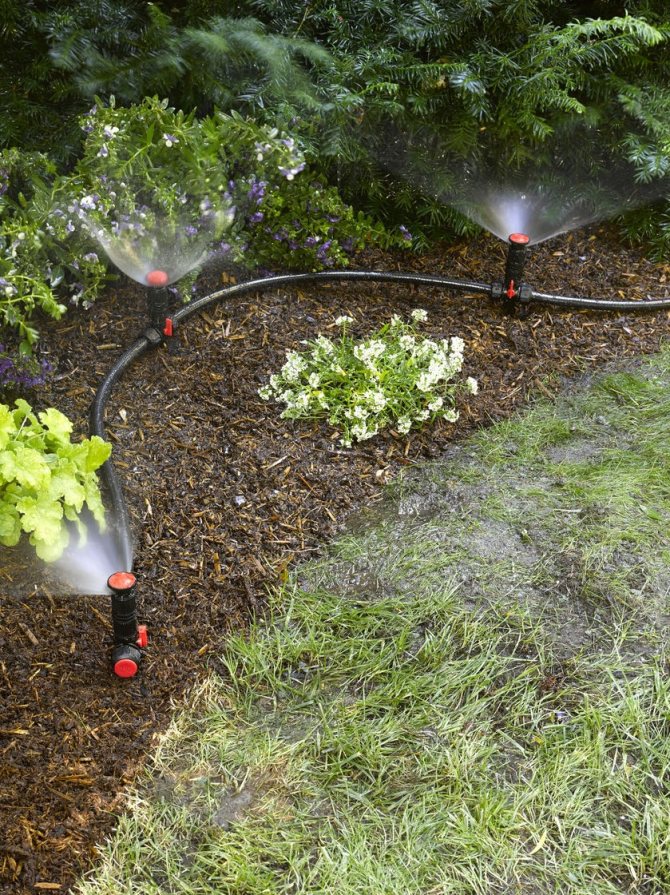

Дождевание

Когда автополив своими руками организован по принципу дождевания, на территории участка устанавливают специальные форсунки. Они разбрызгивают воду, прекрасно имитируя дождь. Отсюда и название – дождевание.

Трубы для орошения могут находиться как под землей, так и над ней. Если есть такая возможность, лучше спрятать их в грунте. Данный тип организации полива считается более долговечным и аккуратным.

Поговорим о достоинствах и недостатках дождевания. Из плюсов хочется отметить равномерное распределение влаги по всему участку полива, увлажнение не только земли, но и воздуха. Это весомое преимущество, если речь идет о теплице. Плоды и листья прекрасно омываются водой – настоящая имитация дождя!

Система полива — дождевание

Впрочем, как и после настоящего дождя, на верхнем слое почвы часто образуется корочка. Это ухудшает поступление кислорода. Воды расходуется много, да и электричество работает с большой нагрузкой. Он идеален для газона и больших территорий, но в остальных случаях лучше поискать другую систему полива в связи с не экономностью.

Технология сборки такой системы выглядит следующим образом. Сначала вам нужно будет начертить схему и указать в ней все здания и насаждения. Делать это нужно осенью, чтобы уже в апреле-мае любоваться первоклассным, сочным газоном.

Сборка автополива (видео)

Если в общих чертах, то для создания дождевания вам потребуется комплект, состоящий из насосной станции, бесперебойного источника воды, водопровода и дождевателей. Источников воды может быть много: центральное водоснабжение, другой водоем, колодец. Насос позволяет поддерживать нужное давление, а трубопровод легко собирается из труб ПВХ. Почему именно поливинилхлорид? Такие трубы имеют много преимуществ. Например, они легко собираются, соединения с фитингами получаются очень надежными. Что касается самих дождевателей, они приобретаются с различным углом разбрызгивания. Все зависит от требований вашего участка.

Когда закуплены все комплектующие, можно приступать к обустройству траншеи. Ее глубина составляет 30 сантиметров. В траншею закладываются ПВХ трубы и собираются в трубопровод. Прежде чем закапывать траншею, проверьте целостность системы и ее работоспособность. Если все стабильно и хорошо работает, можно зарывать и сеять газон.

Таким образом, для обустройства участка с зеленым газоном лучше всего наладить автополив, который называется дождевание.

Преимущества систем автополива

Прежде чем перейти к сооружению системы, не лишним будет выяснить, какими именно преимуществами она обладает, какую пользу может принести садоводу.

  • Пожалуй, самый главный плюс в том, что у вас появится больше свободного времени. Теперь не нужно стоять со шлангом часами или, чего доброго, носить воду в ведрах. Растения поливаются в автоматическом режиме без вашего участия.
  • Второй плюс – экономия воды. Далеко не на каждой даче вода есть в изобилии, так что капельный полив для многих садоводов становится настоящей находкой.
  • Поскольку вода будет поступать регулярно, урожайность овощей и фруктов существенно возрастет. Кстати, сами растения тоже будут выглядеть гораздо лучше.
  • Можно выбирать время полива – например, утром и вечером.

У автополива есть много достоинств — удобство на первом месте

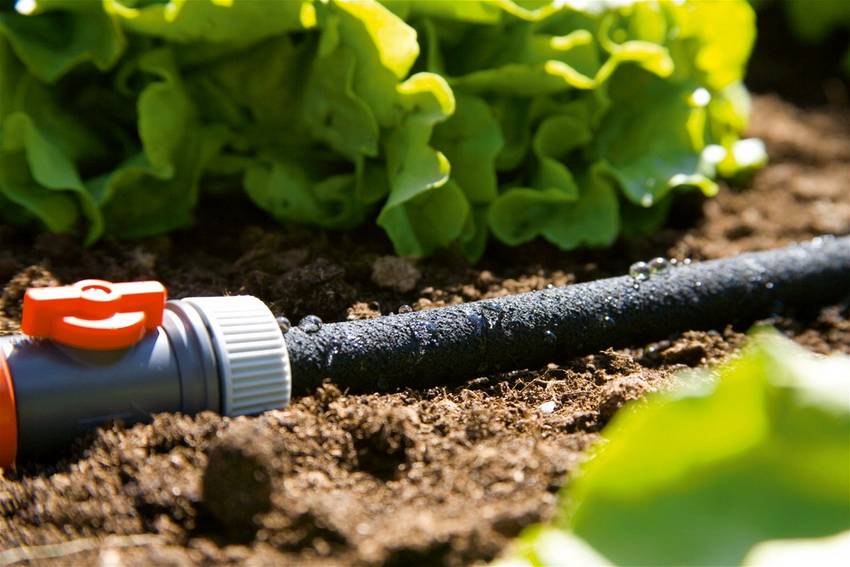

Как сделать капельный полив?

Лучше всего пользоваться шлангом гнущейся формы. Изначально необходимо закрепить крупную емкость вместимостью свыше 100 л. Высота, на которую требуется зафиксировать емкость, равна не менее 1 м. При наличии водосточных труб, тара будет самостоятельно наполняться водой при дождевой погоде.

Для предотвращения грязных частиц в поливных шлангах, их фиксируют на высоте не меньше 5 см от самого низа емкости. Вначале требуется выполнить разводку и понять, где будут находиться места для капельниц.

  • Покупаем и ставим кондиционер
  • Мельница своими руками — лучшие идеи и инструкции по постройке декоративных мельниц в саду и на участке (105 фото)
  • Мотоблок своими руками — как сделать простой и надежный самодельный мотоблок для хозяйства (105 фото)

Во вторую очередь позаботьтесь о разводке и монтировании кранов, число которых определяется исходя из характеристик системы. Можно купить самые простые краны, их хватит для исполнения главных функций.

Принципы построения

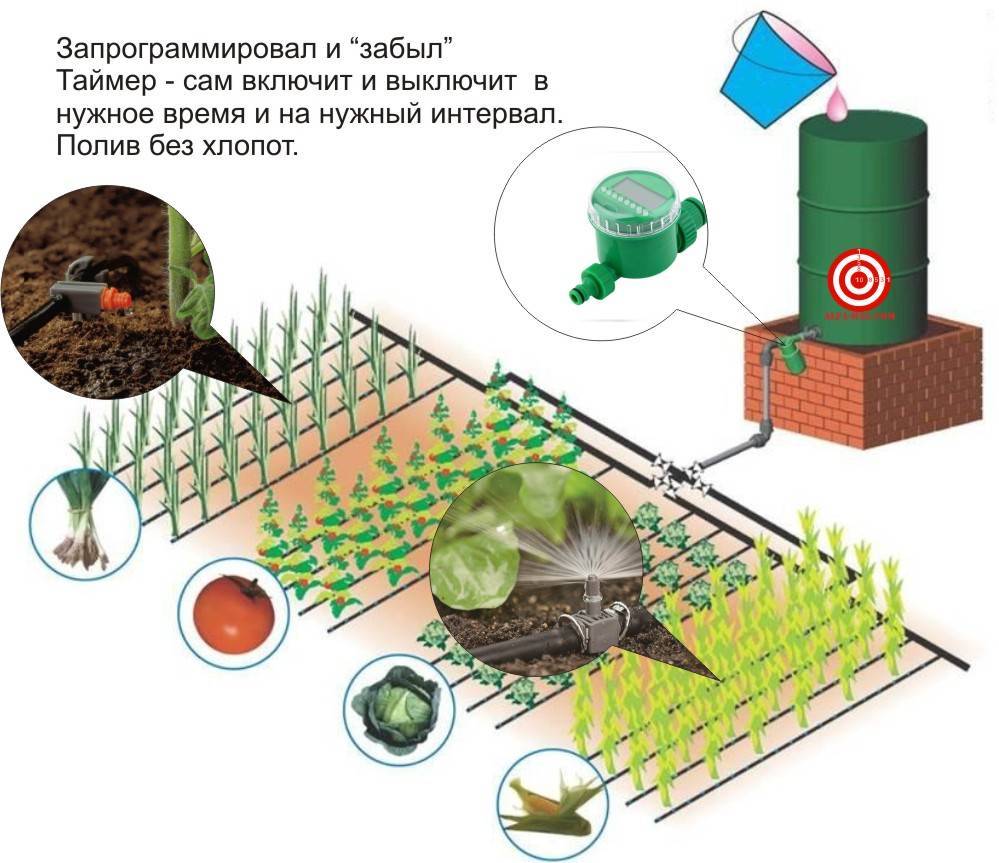

Принципиальная схема автоматического полива вкратце такая. Имеется источник воды, от него по участку к зонам полива разводится магистральный трубопровод. Далее при помощи тройников, крестовин, трубок небольшого диаметра и устройств подачи воды создается система полива. Для нормальной работы узлов выпуска воды необходимы фильтры их ставят на магистральном водопроводе. Вот и все. Все остальное — частности. Даже насос или система управления может быть, а можно обойтись и без них


Система автополива своими руками — реальная задача

Как организовать водоснабжение дома из колодца или скважины читайте тут.

Как управляется

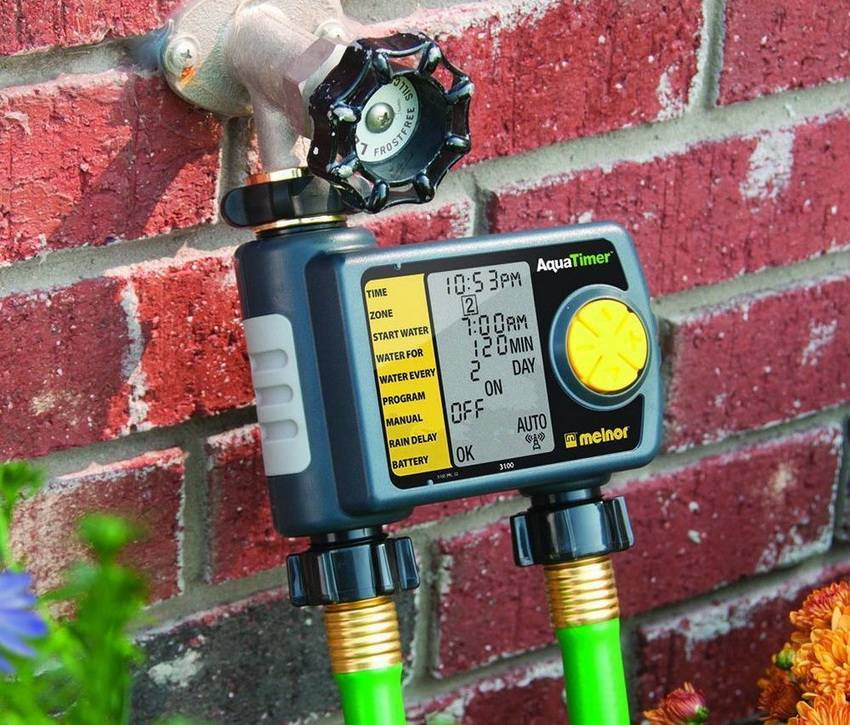

Управлять поливом может контроллер (блок автоматики) или человек поворотом крана. Если установлен контролер, система практически полностью автоматизирована: она в заданное время включает и выключает подачу воды. Есть устройства с очень высокой степенью автоматизации — они следят за погодой, влажностью почвы и в соответствии с этими данными корректируют работу оборудования. В простейшем варианте автоматика полива в заданное время подает воду, через определенный промежуток времени (задается в настройках) ее отключает.

Если контроллера полива нет, открывать подачу воды и прекращать ее нужно человеку. Но это все, что от вас потребуется, все остальное сделает оросительная система.

Расход воды и интенсивность полива

Так как расход воды через точки раздачи в основном нормированный, с достаточно большой точностью можно определить, сколько времени должен длиться полив, чтобы воды было не много, и не мало. Если все поливаемые растения требуют одинакового количества воды, никаких сложностей не возникает, но такое бывает не всегда. Так дело обстоит с газоном, иногда бывают обширные посадки одинаковых насаждений в огороде или в саду. Но чаще встречается ситуация, когда одни растения более влаголюбивы, другие — менее. Решить эту проблему можно несколькими способами:

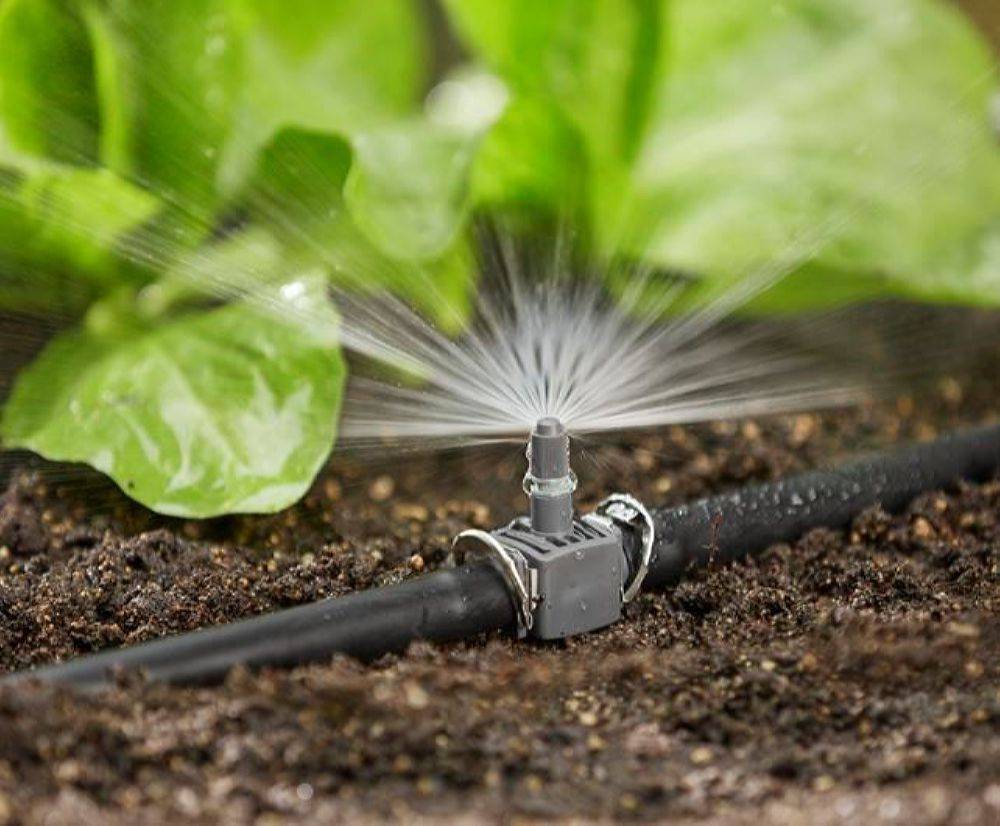

  • Поставить капельницы или брызгалки с регулируемым расходом воды. С их помощью для каждого участка или растения выставить необходимое количество влаги за один полив.
  • Использовать многозональные контроллеры. Они могут независимо управлять несколькими зонами полива. Это удобно на огороде, в саду или теплице, где есть обширные посадки растений, требующих разного увлажнения.

    Иногда выгоднее сделать две автономных системы полива

  • Сделать несколько независимых систем. Порой это выгоднее, чем тянуть от одного участка к другому длинный трубопровод или покупать сложное управление.

Вот потому автоматический полив своими руками и можно сделать: у вас есть масса возможностей добиться желаемого результата.

Откуда брать воду

Источником воды для автоматической системы полива может быть водопровод, емкость с закачанной водой, скважина, колодец, река, озеро. Во всех случаях на магистральном трубопроводе устанавливаются фильтры. Просто для разных источников требуются разное оборудование. Если воду качать из открытого источника (река, озеро), обязательно ставят сначала фильтр грубой очистки, потом тонкой. Во всех других (кроме питьевого водопровода) ставят только оборудование для тонкой очистки.


Полив участка своими руками можно сделать от любого источника воды

Если речь идет об автоматическом поливе огорода или теплицы, то однозначно лучше сначала воду закачивать в емкость, где она нагреется, а потом ее распределять по участку. Для дач и приусадебных участков есть целый ряд систем, которые работают практически самотеком. Им необходимо минимальное давление, которое создается подъемом емкости на высоту порядка 1-2 метров. Есть системы, которые могут работать, если емкость поднята на 10-40 см над землей (это системы капельного полива АкваДуся, Водомерка и другие, о них можете почитать тут).

При такой организации — с емкостью для воды — насос для автоматической системы полива можно выбирать любой. Лишь бы он мог периодически закачивать воду в бак. Уровень воды в емкости чаще всего контролируется поплавковым механизмом (типа того, что в туалетном бачке). В этом случае не забудьте предусмотреть аварийный перелив и выведите его в какой-то источник, иначе ваш участок может превратиться в болото.

Если в качестве источника используется водопровод — централизованный или нет, а полив выбран капельный, необходим редуктор, понижающий и стабилизирующий давление в системе, так как большая часть этого оборудования работать может при давлении не выше 2 атм.

Как выбрать и установить систему полива для дачи

Эта статья для всех, кому надоело бегать с лейкой. Вы можете потратить несколько дней на организацию системы полива, зато потом поливать сад нажатием пары кнопок.

Из чего состоит система полива

  • Источник воды (водопровод, скважина, колодец или бочка + насос)
  • Система труб, креплений и шлангов
  • Источники орошения: дождеватели, насадки, капельные шланги и т.п.

В систему можно объединить разные устройства полива – под разные территории и виды растений.

Источник воды

Выбирайте насос в зависимости от источника воды и его удаленности от потребителей

Обращайте внимание на тип насоса: для загрязненной или чистой воды

  • Для колодцев, скважин и бочек – погружные. На веревке опускаются внутрь и могут подавать воду с большой глубины.
  • Для водоёмов – поверхностные. Они устанавливаются на земле, к воде подводится шланг. Для их работы нужен всасывающий фильтр с обратным клапаном. Он не даёт воде вытекать из шлангов и насоса после его отключения, защищая аппарат от «сухого хода».
  • Насосные станции подают воду с глубины до 10 м на высоту 45-55 м и обладают производительностью 3-8 м3/ч. Работают не постоянно – включаются вместе с потребителем воды.

Шланги

Неармированные самые лёгкие, удобны для ручного полива. Для выкачивания воды -армированные или заборные шланги. Они устойчивы к температурным перепадам, не заламываются, выдерживают высокое давление.

Полив прямой струёй размывает грунт и оголяет корни. Распыляющие насадки делают поток мягче и экономят воду. Пистолетные насадки удобно лежат в руке, в зависимости от режима, подходят и для полива и для опрыскивания.Телескопические модели подходят для обработки труднодоступных мест, а также мытья дома, машины или душа.

ШлангиКатушки и тележки для шланговНасадки для шлангов

Управление системой полива

Для автоматического полива вам понадобятся: таймер полива, датчики увлажнения и дождя.

  • Таймер (контроллер) включает подачу воды в определенное время, через заданные промежутки или по показателям датчиков.
  • Датчик увлажнённости проверяет влажность почвы, передаёт контроллеру сигнал о необходимости полива, когда почва становится сухой.
  • Датчик дождя сообщит контроллеру, что идёт дождь и дополнительный полив не нужен.

Чтобы включать линии полива по отдельности, каждую линию подключают к электромагнитному клапану, клапаны – к контроллеру.

Как устроена моя система

Наши кошки приучили нас к порядку. Мне не хотелось, чтобы на участке лежали провода и шланги, как это часто бывает у садоводов. Я решил все трубы закопать в землю, а для ручного полива купить специальные катушки, на которые шланг наматывается автоматически. Это работает так же, как у проводных пылесосов: шланг вытягивается из катушки и сам стопорится, а когда его нужно смотать — тянешь чуть на себя, и катушка сматывает его.

В итоге моя система полива получилась такая:

  1. Пластиковый бак черного цвета, чтобы нагревать воду.
  2. Насосная станция для перекачки этой воды.
  3. Водяные розетки, чтобы быстро подключать шланги.
  4. Три катушки со шлангами для ручного полива.
  5. Два крана для набора воды — если вдруг надо наполнить лейку или ведро.
  6. Капельный полив теплицы. Там есть два таймера — с их помощью можно регулировать время полива. А еще редукторы для снижения давления воды, дозаторы удобрений и трубки капельного полива с примерно сотней форсунок.
  7. Подземные выдвигающиеся разбрызгиватели. Они включаются по таймеру и поливают все грядки и газон вокруг теплицы.
  8. Пульт управления поливом.
  9. Две уличные раковины для обработки собранных овощей.

С самого начала я рассматривал морозостойкое оборудование. Мне не нравилась идея каждую осень сматывать гору шлангов и все это куда-то складировать, а весной снова раскладывать по своим местам. Поэтому при выборе и покупке труб и шлангов я смотрел на характеристики и выбирал материалы, стойкие к промерзанию.

На зиму я заношу в дом только насос, редукторы, дозаторы для удобрений и таймеры. Таймеры можно оставлять на морозе, но надо вынимать батарейки, а мне лень это делать — проще снять сами устройства. Все трубы и шланги, в том числе на катушках, зимуют на своих местах на улице.

Под землей я предусмотрел дренажные клапаны, чтобы остатки воды сами уходили в землю, если в трубах нет давления. Но решил, что на всякий случай осенью буду продувать систему строительным компрессором, чтобы на зиму в трубах ничего не оставалось: если где-то в трубах замерзнет вода, их может разорвать. Весной для запуска полива достаточно просто включить насос, и все заработает.

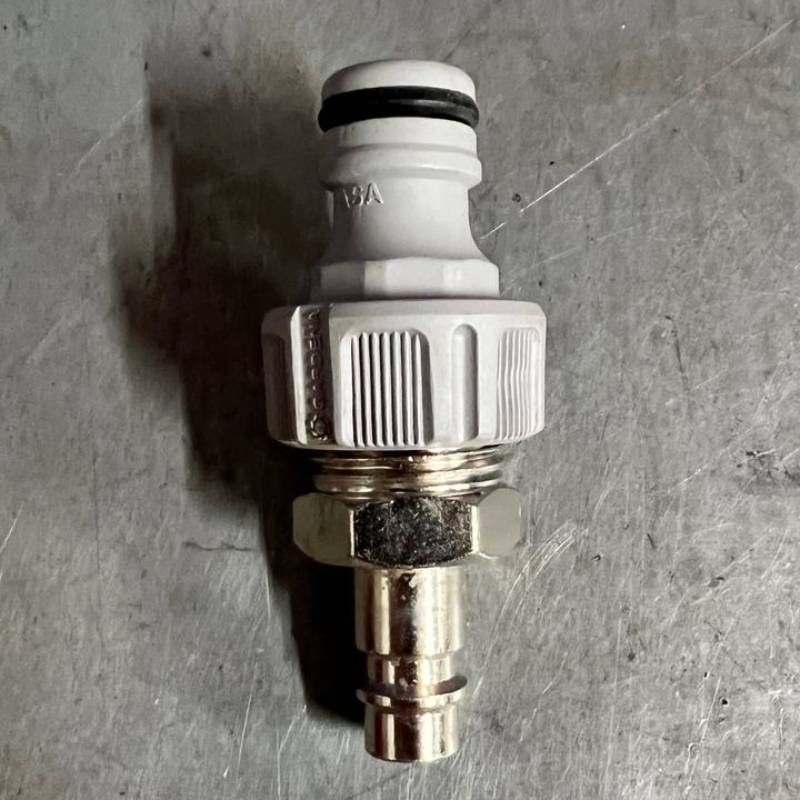

Через такой штуцер я подключаю компрессор к системе полива. Компрессор — это специальное устройство, которое нагнетает в систему воздух под высоким давлением

Как поливать цветы во время отпуска или командировки

В таком случае подойдет микрокапельная система автоматического полива, кашпо или керамический конус. К их обустройству необходимо готовиться заранее, и проверить систему на правильность работы

Важно, чтобы влага поступала по мере необходимости, чтобы предотвратить пересушивание или переувлажнение, что губительно для растений

Топ 5 готовых систем (производители)

Среди наиболее известных систем автополива растений выделяются:

  1. Жук – производитель «Фирма Цикл».
  2. Водомерка – от компании «Воля».
  3. Капля – производительная компания «БашАгроПласт».
  4. Урожай – от «Тубофлекс».
  5. Исток – производственная компания «Исток».

Каждая из систем работает на основе капельной ленты (Жук, Капля, Урожай и Исток) или трубки (Водомерка). Для полива используется емкость с водой или трубопровод (скважина).

ОПИСАНИЕ

Многоканальная система автополива растений для установки в умную теплицу, на огород или в квартиру. Особенности:

  • Поддержка от 1 до 15 помп (Arduino NANO / UNO)
  • Индивидуальная настройка периода и времени работы
  • Дисплей 1602 с отображением настроек
  • Индивидуальное название каждого канала (можно по-русски!)
  • Удобное управление и настройка энкодером
  • Хранение настроек в энергонезависимой памяти
  • Настройка уровня управляющего сигнала
  • Настройка часы/минуты/секунды работы
  • Параллельный режим работы / очередь

Все хотят датчики влажности, каждый третий об этом написал.

  • Вопрос: зачем тогда нужен таймер и все эти настройки? Мой проект не об этом, мой проект о таймере
  • С датчиками влажности МИКРОКОНТРОЛЛЕР ВООБЩЕ НЕ НУЖЕН. Почему? Как? Смотрите ЗДЕСЬ
  • Все жалуются на дождь. В видео звучало слово “теплица” и “рассада”, там не идёт дождь
  • Китайские датчики влажности почвы разъедаются почвой, так как сделаны не из золота!

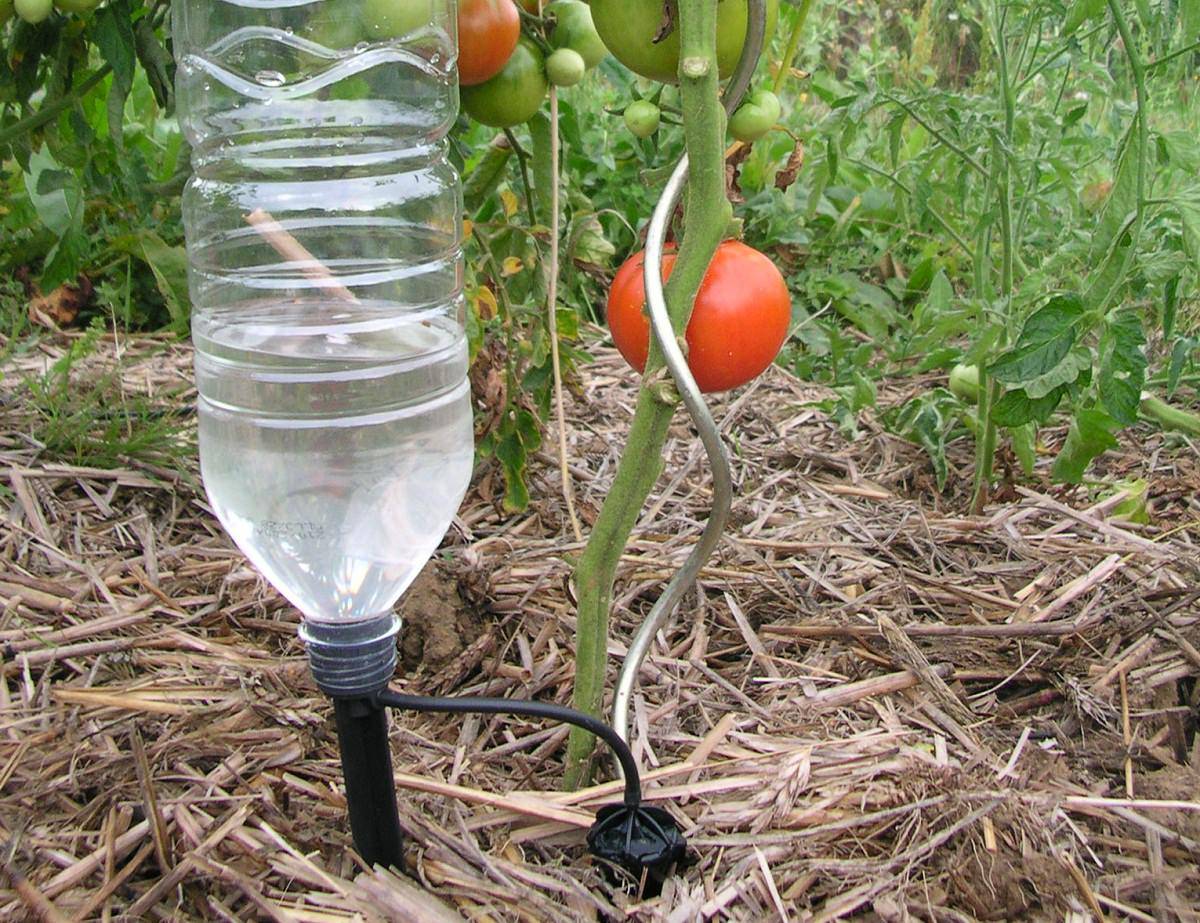

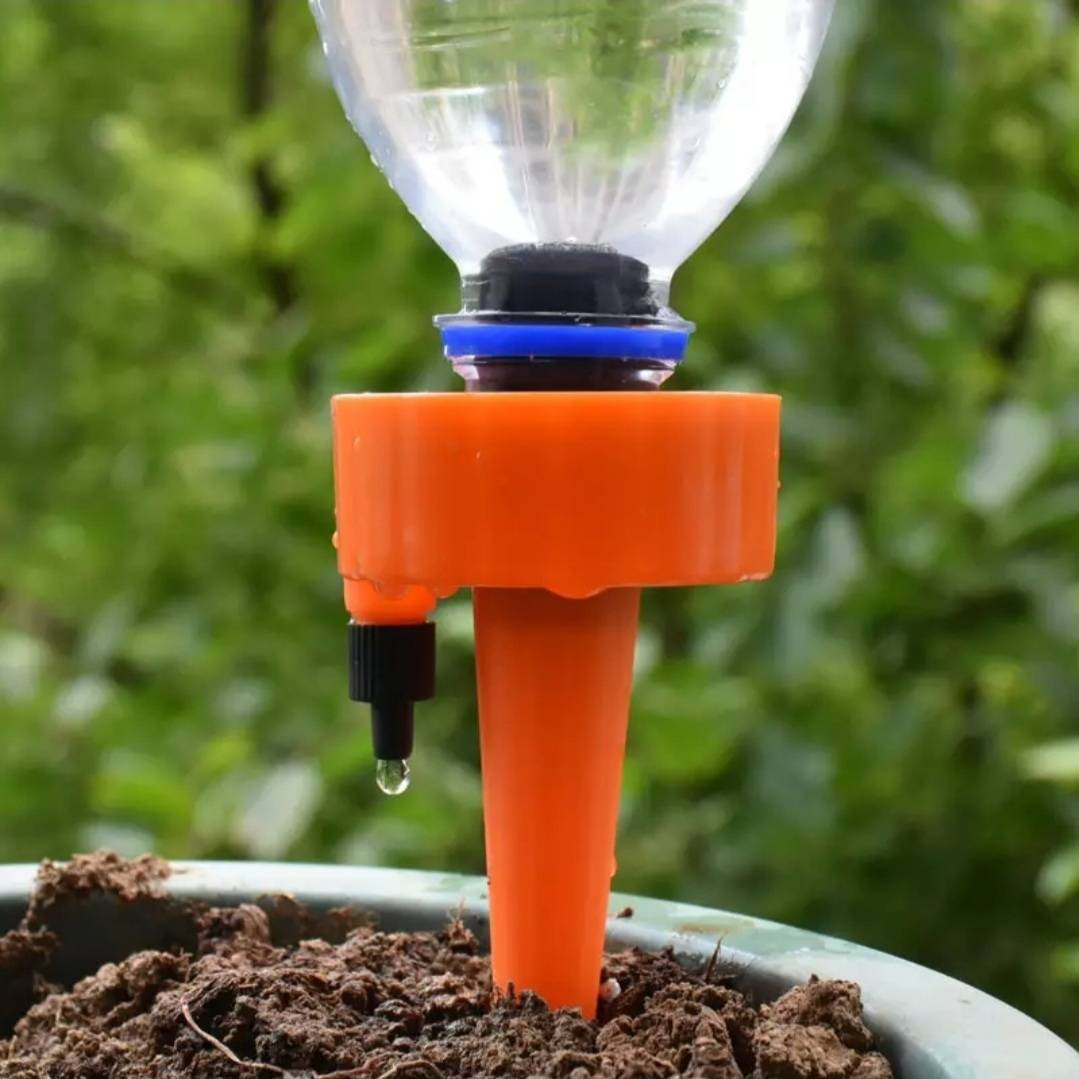

Капельный полив из пластиковых бутылок

Чтобы следить за ростом рассады на дачных участках, понадобится знать, как сделать полив в теплице. Технология будет аналогичная, в этих целях можно использовать любую тару, к примеру, емкости из пластика.

Пластиковая бутылка 1.5-2 л также может пригодиться в общем деле. Крышку емкости прокалывают в нескольких местах. Поперечное расстояние проема равняется не более 2 мм. Малые отверстия делаются горячим гвоздем.

Затем выполняется надрез низа емкости, дабы предотвратить испарения влажности. После нужно выкопать небольшую яму на 15 см в глубину и поместить в неё бутылку под наклоном 45 градусов

При этом нужно соблюдать осторожность, так как есть риск повредить корневую систему растения

Эта элементарная система будет увлажнять ростки в период от 1-3 дней. Полив из бутылок, выполненный своими руками подходит садоводам, не имеющим возможности каждый день поливать посадки.

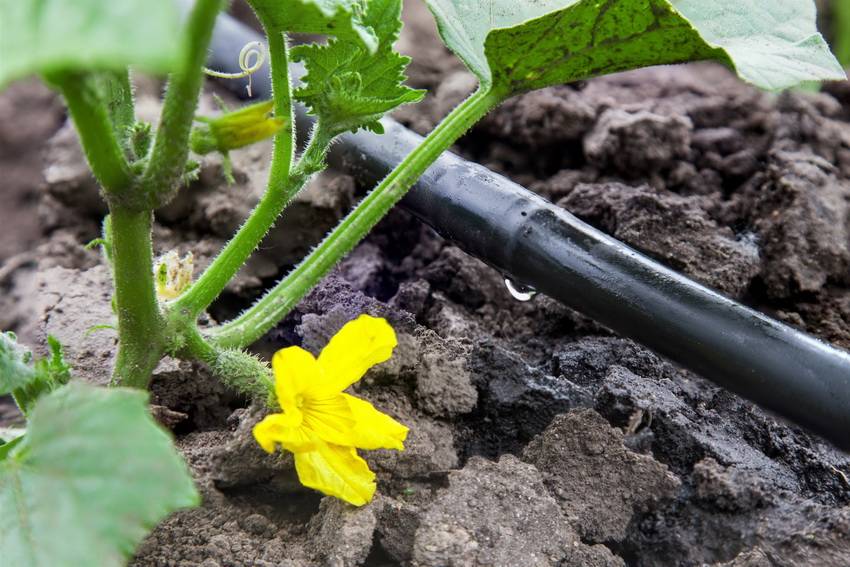

Капельный полив — что это?

Большим преимуществом этой системы считается то, что влагу впитывает лишь корневая система растения, а земельный слой и листья не намокают. Это даёт возможность предотвратить ожоги растительности на солнце. К тому же при увлажнении не наблюдается активного сорнякового роста.

Сегодня многие любители садоводства экономят свой бюджет на потреблении воды до 80%. В то же время растения впитывают необходимый объем влажности, требуемый для активного развития.

Для изготовления подобной системы на даче нужно будет выбрать самую ровную поверхность. На высоте 1 м поместить бутыль, наполненную очищенной водой. Затем соорудить конструкцию и начать орошение.

Можно также осуществлять полив газона своими руками. Самое главное, чтобы в емкости всегда была только очищенная жидкость, иначе есть вероятность загрязнения фильтров.

Капельное орошение как разновидность системы автополива на даче

Капельная поливалка для сада и огорода является самым популярным видом орошения на сегодня. Ее целесообразно устраивать на небольших участках с параллельной посадкой растений. Это самый экономный вариант полива, поскольку вода к садовым культурам подается капельным способом. Такой автополив целесообразно устраивать при низком давлении в оросительной системе.

В качестве источника водоснабжения используется накопительная емкость с водой, расположенная на некоторой высоте. К баку подводится магистральный трубопровод, который отводит воду к распределительным шлангам, параллельно уложенным относительно друг друга. Капельный автоматический полив своими руками применяется для ягодных и огородных культур, кустарников, деревьев и цветов. Такую систему часто оборудуют в небольших теплицах, в цветниках и на огородах.

Сегодня есть возможность купить готовый комплект, в состав которого обязательно входят таймер, датчик, манометр и термометр, а также можно выполнить комплектацию системы самостоятельно. Для этого понадобятся магистральный трубопровод диаметром ¾ или 1 дюйм и шланги с тонкими стенками, в структуре которых выполнены мини-отверстия. Для этих целей рекомендуется приобрести сочащийся тип элемента. Шланги укладываются вдоль каждого ряда с культурами на поверхности грунта. Также следует запастись сетчатым фильтром и таймером или контроллером для автополива.

Капельный полив обычно используют для увлажнения прикорневых зон растения

Проектирование системы автоматического полива происходит на основании предварительно разработанной схемы. На первом этапе прокладывается магистраль с некоторым уклоном вниз для последующей очистки и слива системы на зиму. С помощью фитингов выполняются параллельные ответвления. Концы шлангов необходимо закрыть заглушками.

В качестве источника водоснабжения для капельного орошения используется емкость определенного объема, которая выбирается исходя из количества зеленых насаждений. На выходе из бака устанавливается фильтр, затем контроллер или таймер. Далее подключается магистральный трубопровод. После завершения монтажа системы выполняется ее испытание. Затем следует настроить таймер или контроллер на необходимую частоту и длительность полива.

Для распределения воды к емкости подключается основная труба, от которой следуют ответвления к точкам полива

Разновидности систем и отдельных элементов

По сути для классификации систем капельного полива можно рассматривать всего один признак – способ подачи воды к растениям. При более детальном изучении готовых решений можно выделить несколько критериев выбора оптимального варианта: размещение контуров, фитинги и способ организации давления в водопроводе.

Расположение каналов

Магистраль над землей2

Здесь различаются 2 варианта: над землей и в грунте. Проще контролировать состояние шлангов, прокладывать контуры по поверхности. На практике система протянутая внутри грядок/полей дольше служит, способствует получению большего урожая от хорошо развитых растений.

А также максимальное количество влаги усваивается корнями, она не испаряется с верхнего слоя почвы. Однако, устройство такого полива обходится дороже по материалам и обслуживанию.

Фитинги

Самый простой вариант – шланг с проделанными в его стенках отверстиями.

Но в таком решении имеется один существенный недостаток. Независимо от материала он со временем разрушается. В результате объем подаваемой воды постепенно увеличивается.

Чтобы расход жидкости оставался на заданном уровне, для капельного полива используются три типа фитингов:

  1. Капельница. Это микроскопическая трубочка. В заводские шланги вставки надежно впаяны. Они прокладываются в теплицах и на грядках с небольшими растениями.
  2. Микроразбрызгиватель. Здесь диаметр отверстий увеличен, что позволяет охватывать большую площадь. Такой полив актуален для “живой изгороди”, кустарников и деревьев.
  3. Спринклер. С помощью такого приспособления организуется подобие тумана над землей. Это удобно для ухода за газонами и полями.

Последние в свою очередь подразделяются на 2 типа: статичные и динамичные. В большинстве своем такие системы погружаются в грунт. Сами спринклеры перед подачей воды выдвигаются на поверхность. Это практичное решение для лужаек, которые имеют декоративное назначение.

Организация напора в системе

Для небольшого огорода можно обустроить энергонезависимую систему капельного полива. Для этого на возвышении в 1,5 метра устанавливается герметичный резервуар.

К нему подключается магистраль с ответвлениями, по которым жидкость по инерции протекает (самотеком).

Без дополнительных устройств также работает капельный полив, который подключается к централизованному водоснабжению.

Здесь уже организовано давление в трубопроводе коммунальными службами. Владельцу участка остается только корректировать напор в шлангах.

В остальных случаях требуется подключение насосов либо насосных станций.

Погружной насос для подачи воды

Сюда также можно установить клапана, таймеры, датчики (на погоду, на влажность почвы) с целью автоматизации системы. Это удобно для обслуживания крупных или удаленных участков.

Контроллер с датчиком влажности земли

Капельное орошение

Поговорим о капельном орошении. Самая распространенная система капельного полива «Жук» используется для полива кустарниковых растений. Также она прекрасно зарекомендовала себя на участках, где количество насаждений невелико. Например, в садах. Деревья находятся на большой расстоянии друг от друга, посадка культур параллельная. Допускается надземное или подземное расположение системы.

Покупать насос не нужно, вода расходуется минимально. Зато организация системы может вызвать определенные трудности у новичков. Она отличается трудоемкостью. А если трубопровод расположен под землей, время от времени он будет забиваться мусором.

Вот почему рекомендуется использовать надземный, а не подземный капельный полив. Вы раскладываете его весной, а осенью легко собираете, перераспределяя посадку на даче.

Схема полива капельным способом

Сборка автополива начинается с закупки гибких шлангов, которые легко проткнуть. Их пронизывают тонкими трубочками и подводят воду к каждому кусту отдельно. Насос не потребуется – давления, которое возникает из-за нахождения воды на высоте, вполне достаточно.

Вода медленно вытекает из тонких трубочек. Достаточно один раз обложить шлангами деревья в саду – и почва будет влажной постоянно. Хотите создать сразу несколько веток полива на даче? В этом случае вам точно пригодится коллекторный узел или сборка из фитингов.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
