Автоматика как средство улучшения воздухообмена в квартрире

Задачи, которые выполняет автоматика вентсистем

Помимо создания комфортного микроклимата в помещении, автоматика вентсистем решает целый спектр задач:

• управляет и мониторит работу всей схемы вентиляции на объекте — для этого устанавливается сигнализатор внештатных и аварийных ситуаций. Инновации позволяют управлять системой удаленно. Оператор может осуществлять надзор над устройствами, корректировать их работу, настраивать оптимальные рабочие режимы;
• производит блокировку механизмов — это необходимо при коротком замыкании, во избежание возгорания, пожара, поражения людей током;
• персонализирует анализ работы устройства в отдельности и цельной схемы — через датчики происходит сбор сведений, исследование ситуации, внесение корректив в работу вентоборудования. При аварийной ситуации подается мгновенный сигнал на клавишу пуска, и оборудование выключается;
• защищает водяной контур и клапаны от низких температур — автоматика не допустит температуре снизиться до критического уровня;
• контролирует процессы вентилирования помещения — переключает режимы, при перепадах температуры вентсистема самостоятельно снижает скорость работы вентиляторов, выключает оборудование и поддерживает благоприятный климат внутри объекта.

Регуляторы

Регуляторы – это один из основных элементов системы автоматики для вентиляции, обеспечивающий управление исполнительными механизмами по показаниям различных датчиков.

По функциональному предназначению эти элементы вентиляционных систем подразделяются на регуляторы скорости и регуляторы температур.

Регуляторы скорости бывают однофазными и трёхфазными (также, как и двигатели). Также они бывают с плавным или ступенчатым регулированием, при этом выбор способа регулирования зависит от мощностей вентиляторов. Наиболее современным и экономичным является способ скорости вращения насосов и вентиляторов с помощью преобразователей частоты (ПЧ). Несмотря на высокую стоимость, ПЧ экономически оправдывают себя уже на двигателях с мощностью более 1 кВт.

Регуляторы температур в зависимости от способа управления бывают пороговыми, управляющие температурой с помощью полностью открытой или полностью закрытой заслонки (пример – автомобильный термостат), и с пропорционально дифференциальным управлением (PID), позволяют плавно управлять температурой в рабочем диапазоне.

Управление регуляторами в системах автоматизации вентиляции осуществляется из щитов управления.

Особенности монтажа и настройки автоматики на системы вентиляции

Установка автоматики на вентсистему выполняется с учетом эксплуатационно-технических требований. На одних объектах можно обойтись традиционными модулями, которые изготавливаются в виде шкафов с внутренним наполнением из приборов управления.

На других объектах мастера вручную собирают комплекты, которые адаптированы под особенности сложных приточно-вытяжных вентиляций.

Отличия в подходах объясняются необходимостью наладить эффективную эксплуатацию вентсистемы и создать благоприятную атмосферу, независимо от погодных условий и времени года.

Установкой и подключением автосистем вентиляции должны заниматься техники, имеющие специальные допуски, и специалисты, которые прошли необходимую подготовку. Монтажные работы должны выполняться в полном соответствии с техническим регламентом и действующими ГОСТами.

Если в работу подключить непрофессионала, возможны ошибки, которые приведут к неисправности отдельных механизмов или всего оборудования. Самостоятельно установленные комплексы не подлежат сервисному обслуживанию. В дальнейшем пользователь должен будет производить их ремонт за свои средства.

Расчет принудительной вентиляции

компактная установка для принудительной вентиляции

Задумав сделать своими руками принудительную вентиляцию в частном доме, следует предварительно провести расчеты. Довольно сложные вычисления требуются для принудительной приточно-вытяжной вентиляции:

• Производительность;
• Мощность и число вентиляторов;
• Уровень шума;
• Сечение воздуховодов;
• Мощность и виды вспомогательных устройств: обогревателей, рекуператоров.

Перед тем, как делать принудительную вентиляцию, важно правильно провести расчеты

Расчет по кратности

Это одна из основных величин, используемых при расчете принудительной системы вентиляции. Кратность воздухообмена показывает, сколько раз должен поменяться воздух в помещении за 1 час. Например, кратность «2» обозначает, что за час воздух поменяется дважды.

Таблица кратностей воздуха согласно СНиП

Назначение комнаты	Температура зимой	Объем отводимого воздуха или кратность
Отток
Спальня, гостиная	20	3 кубометра воздуха на 1 кв.метр жилой площади комнаты
Совместный санузел	25	25 кубометров в час
Туалет	18	25 кубометров в час
Ванная комната	25	25 кубометров в час
Кладовка	18	1,5 (кратность)

Расчет по площади

подбор сечения воздуховода

Такой расчет подойдет домашним мастерам, решившим своими руками собрать принудительную вентиляцию частного дома или квартиры. Расчет принудительной вентиляции усредненный для помещений высотой около 3 метров: приток воздуха на 1 кв. метр общей площади составляет 3 кубометра в час.

Расчет площади вентканалов

Площадь сечения воздуховодов тоже очень важна для эффективной работы принудительной системы вентиляции. На размер сечения влияют объем и скорость отводимого воздуха.

Сейчас своими руками выбираем, какой тип вытяжки: принудительная или естественная, лучше для вентиляции. В первом случае скорость воздуха должна быть около 3,5 м/секунду, во втором – около 1,5 м/секунду.

Чтобы правильно подобрать площадь сечения воздуховодов, воспользуйтесь нашей диаграммой.

Основные разделы автоматизации систем вентиляции

При эксплуатации и автоматизации систем вентиляции большое значение имеет правильный подбор компонентов установки. Он определяется назначением проектируемой конфигурации.

Система автоматики модульных систем вентиляции

Автоматика для модульных систем вентиляции

Модульные установки собираются из раздельных компонентов: глушители шума, воздухопроводы, калориферы и др. Они отличаются простотой и надежностью. Блок управления вентиляцией должен поддерживать заданную температуру внутри помещения, защищать калорифер от вымерзания, контролировать быстроту кручения вентилятора. Он состоит из следующих компонентов:

• Датчики, измеряющие различные показатели: температуру, влажность и пр. Подбираются в зависимости от условий использования установки и того, насколько точными должны быть замеры.
• Регулирующие устройства, управляющие исполнительными механизмами, базируясь на данных датчиков.
• Устройств контроля.
• Оборудование для ввода данных.
• Исполнительные механизмы.

Система автоматики систем пожарной вентиляции

Сюда входят разные установки для защиты от пожаров, которыми оснащаются помещения и постройки с высокой опасностью возгорания. Они включают в себя сигнализационные устройства, оборудование для автоматического тушения, предохранения от дыма, помощи в эвакуации. К противопожарному оснащению зданий относятся также специальный внутренний водопровод и отделения лифта для соответствующих специалистов. Оснащение такого рода должно информировать находящихся внутри помещения людей о возгорании, ограничивать распространение горения, помогать в реализации эвакуационных мероприятий. Установка может быть блокирована для поступления добавочных доз огнетушителя, создания преград на пути огня.

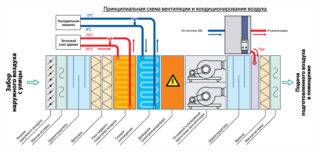

Система автоматики центрального кондиционирования воздуха

Автоматика для систем кондиционирования воздуха

Оборудование, управляемое такими системами, предназначено для контроля климата в различных помещениях промышленного или коммерческого назначения. Сюда входят разные виды холодильной и кондиционирующей техники. Блоки автоматического управления обычно встраиваются в само оборудование либо поставляются производителем совместно с ним. Распространены проектировка и производство автоматики для конкретной установки по техзаданию, подготавливаемому заказчиком.

Режимы работы системы. Работа в системе автоматизации и диспетчеризации здания

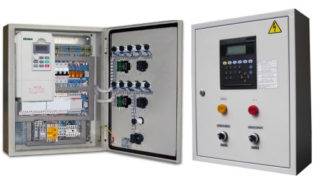

Щит автоматизации системы вентиляции должен обеспечивать работу в следующих режимах:

Ручном. В этом случае управление системой осуществляется вручную.

Автоматическом автономном, с передачей данных в систему диспетчеризации. В этом случае включение и выключение происходит автономно, без учета показаний смежных инженерных систем, при этом уведомления о работе системы передаются диспетчеру.

Автоматический в составе автоматизированной системы управления зданием. При таком режиме работа вентиляции синхронизирована с другими системами жизнеобеспечения здания. Все системы здания, управляемые по разработанным алгоритмам, формируют систему автоматизации и диспетчеризации здания.

Иногда, хитрые интеграторы представляют автоматическую автономную систему как полностью автоматическую. Заказчик узнает об этом, когда начинает получать счета за коммунальные услуги с суммами, выше ожидаемых.

Управление системой осуществляется по протоколам управления здания. Наиболее известные это LonWorks, ModBus, BACnet.

Источники

• https://vktreid.ru/avtomatika
• https://www.akruks.net/article/avtomatizatsija/p560-avtomatizaciya-sistem-ventilyacii/
• https://www.PromKlimat.ru/Avtomatizatsiya-ventilyatsii.htm
• https://www.AirFresh.ru/avtomatika-ventilyatsii.htm
• http://rina.pro/napravleniya-deyatelnosti/sistemy-avtomatizacii/general-ventilation

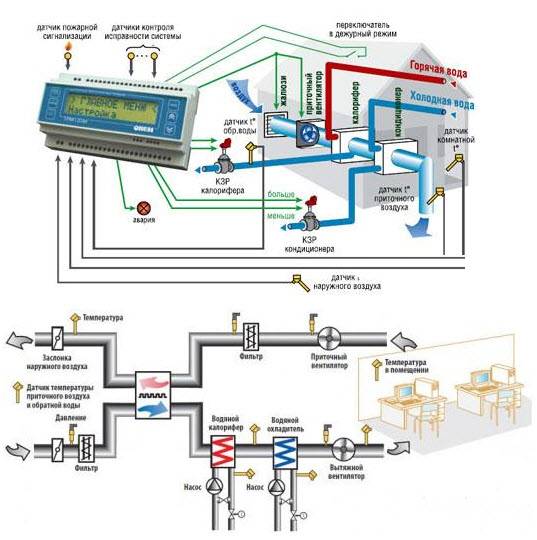

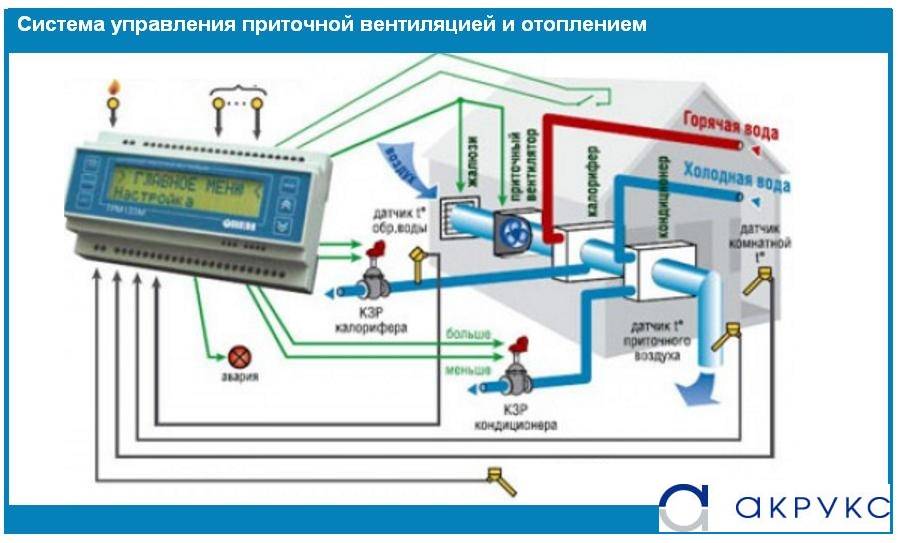

Как работает и из чего состоит система автоматизации вентиляции

Принцип автоматизации общеобменных систем основывается на регулярной проверке температуры, влажности воздуха и других функциональных показателей. Первый уровень контроля обеспечивают датчики, информация с которых попадает в централизованные контроллеры. Сигналы управления поступают от контроллера к исполнительным устройствам после анализа данных. Если температура понизилась, принимается решение о запуске калорифера. Если повысился уровень углекислого газа, запускается система приточной подачи воздуха. Задвижки, клапаны, калориферы, циркуляционные насосы находятся под управлением контроллеров.

Вторичная функция автоматики в системе приточно-вытяжной вентиляции и кондиционирования это проверка исправной работы приборов и устройств. При отклонении показателей оборудования от нормы контроллер сообщает в техническую службу о наличии неисправности. Когда отклонения от нормы достигают критических величин, контроллер принимает решение об отключении системы чтобы не допустить аварийной остановки вентиляции. Комплекс автоматики состоит из датчиков, щитов управления вентиляцией и исполнительных устройств.

Задачи, которые выполняет автоматика вентсистем

Помимо создания комфортного микроклимата в помещении, автоматика вентсистем решает целый спектр задач:

• управляет и мониторит работу всей схемы вентиляции на объекте — для этого устанавливается сигнализатор внештатных и аварийных ситуаций. Инновации позволяют управлять системой удаленно. Оператор может осуществлять надзор над устройствами, корректировать их работу, настраивать оптимальные рабочие режимы;
• производит блокировку механизмов — это необходимо при коротком замыкании, во избежание возгорания, пожара, поражения людей током;
• персонализирует анализ работы устройства в отдельности и цельной схемы — через датчики происходит сбор сведений, исследование ситуации, внесение корректив в работу вентоборудования. При аварийной ситуации подается мгновенный сигнал на клавишу пуска, и оборудование выключается;
• защищает водяной контур и клапаны от низких температур — автоматика не допустит температуре снизиться до критического уровня;
• контролирует процессы вентилирования помещения — переключает режимы, при перепадах температуры вентсистема самостоятельно снижает скорость работы вентиляторов, выключает оборудование и поддерживает благоприятный климат внутри объекта.

Заказывайте продукцию в «Вентавтоматике»

Если Вам необходима автоматика управления вентиляцией, причем качественно, быстро и по лучшим ценам, то смело обращайтесь к нам. Мы гарантируем надежность и 100% работоспособность предлагаемого оборудования (есть контроль качества и тестирование, предоставляются сертификаты соответствия и гарантия на 2 года). Мы оперативно поставляем продукцию по всей стране, осуществляем продажу по лучшим ценам на рынке. Все приборы управления вентиляцией поставляются со специальной инструкцией по монтажу, дополнительно мы оказываем бесплатную техническую поддержку, что позволит исключить ошибки в процессе установки оборудования.

Принудительная приточная вентиляция своими руками

1. Для удобства сборки и крепления придется заменить оконный стеклопакет, выходящий на балкон. Новый должен быть на 20 см ниже, а получившуюся дыру закрываем вставкой из ППУ.

2. Аккуратно врезаем в ППУ ниппель на 125. Если сделать это правильно, даже не придется уплотнять место врезки.
3. Подальше от вставки из ППУ устанавливаем фильтр ФВК или ФВ на 125. В качестве воздушного клапана послужит окно на лоджии.
4. Соединяем фильтр с электронагревателем типа НК с помощью полужесткого шланга. Расстояние между фильтром и нагревателем может быть любым. Нагреватель следует разместить вдали от горючих поверхностей или заизолировать его корпус. Корпус может нагреваться до 70 градусов, а крышку придется периодически снимать.
5. На расстоянии 250 мм от электронагревателя закрепите вентилятор. Чтобы сделать его работу бесшумной, вставьте в коробку и залейте монтажной пеной. Перед этим укрепите два отрезка воздуховода и предусмотрите подключение электропитания.
6. Далее в квартире своими руками крепим прямой воздуховод для принудительной вентиляции, где воздушный поток будет выравниваться, и устанавливаем шумоглушитель. Достаточно будет и 60 см, но если место есть лучше 90 см. Общая длина системы принудительной вентиляции, своими руками собранной, будет около 150 см.
7. Подача воздуха в комнаты будет по воздуховодам, в которые врезаются решетки 10 х 15 см, не меньше трех на всю систему принудительной вентиляции в квартире. Если длина воздуховода более 5 м, следует воспользоваться оцинкованной трубой.
8. Автоматизируем систему принудительной вентиляции в квартире. Для этого по схеме подключаем регулятор температуры, используя трехжильный кабель. Все электрооборудование снабжено схемами, которыми и нужно пользоваться. В средней части воздуховода, не ближе 1,5 метров от электрообогревателя устанавливается канальный термодатчик. Запитывается аппаратура от стандартной электрической розетки.

Сделать принудительную вентиляцию в доме, как видите, не слишком сложно. Представленная нами схема подойдет для двухкомнатной квартиры. Правильно сделанная принудительная вентиляция будет работать при открытой форточке или хорошей вытяжке. В качестве вытяжки достаточно вмонтировать в вентиляционную решетку санузла бытовой вентилятор, мощностью равный приточному.

Вентиляция. Нужна ли

Кто из нас любит пыль и сквозняки? Какими только средствами не пользуются хозяйки, чтобы избавиться от ненавистной грязи. При отсутствии нормальной циркуляции воздушных потоков в помещении в вашем доме накопится такое количество пыли, что избавиться от нее будет практически невозможно.

Вентиляция

Предотвратить это поможет принудительная вентиляция в комнате. Для чего еще она нам необходима? Рассмотрим основные аспекты:

• Мы стремимся к повышенному уровню комфорта проживания. Поэтому старательно утепляем помещение. Однако это приводит не только к сохранению тепла в комнате, но и к герметизации помещения. Чтобы это устранить, необходимо использовать устройство естественного регулирования воздушных потоков.
• В основном, схема постройки наших домов имеет советские нормы. Это значит, что схема вентиляции в таких домах фактически отсутствует. Циркуляция воздуха достигается за счет открытых дверей и окон в помещении. Согласитесь, такой способ имеет низкую эффективность для получения свежего воздуха.
• Многие из нас заводят домашних животных в домах. От них исходят не только запах, животные линяют. Частички шерсти постоянно находятся в воздухе. Это не только загрязняет его, но и способствует развитию аллергических заболеваний. Для предотвращения этого необходим постоянный поток воздушных масс в помещении, способный притоку свежего воздуха.

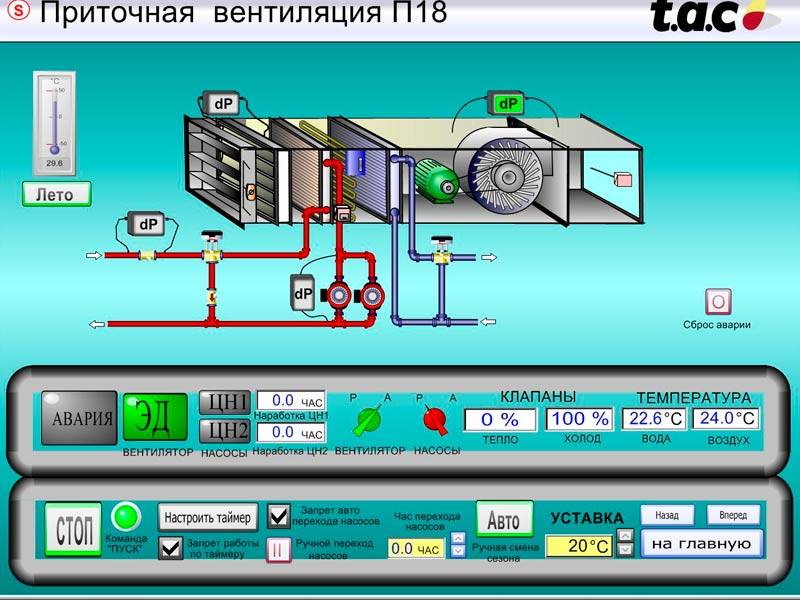

Диспетчеризация вентиляции и кондиционирования

Диспетчеризация – это сбор сигналов с датчиков и на их основе управление всеми процессами. Основными функциями диспетчеризации вентиляции и кондиционирования являются:

1. Индексация поступающих сигналов от датчиков, их обработка и настройка.
2. Подача сигнала диспетчеру, если в системе произошли отклонения от заданных параметров или возникла нестандартная или аварийная ситуация.
3. При необходимости производится перевод работы всей схемы в аварийный режим.
4. Если возник пожар в здании, включается система отвода дыма.
5. Строго отслеживаются параметры воздуха, которые поддерживаются на всем протяжении работы оборудования.
6. При необходимости регулировка заданных параметров.
7. В часы пониженных нагрузок системы вентиляции и кондиционирования переводятся в режим экономии электроэнергии и других видов энергоносителей (пар, горячая вода).
8. Обрабатываются данные в момент включения или отключения.

В зависимости от того, какие требования заказчик предъявляется к кондиционированию, автоматизация может производиться с использованием свободно-контролируемых приборов (контроллеров) или с добавлением так называемых программно-аппаратных комплексов. Второй вариант дороже, но он дает возможность объединить в одном пункте контроля все рычаги управления.

При этом необходимо понимать, что ситуации в больших зданиях с несколькими подсистемами могут быть разными. Поэтому кондиционирование и вентиляция разделяется на модули в плане обеспечения диспетчеризации. И каждый модуль при возникновении внештатной ситуации может работ автономно.

Возможности диспетчеризации:

• можно организовать управление большим количеством модулей, которые по мере необходимости подключаются параллельно;
• настройка сбора данных, которые необходимы пользователю;
• возможность передача данных на другие компьютеры;
• контролируется телефонная и компьютерная сети;
• автоматизация процессов передачи данных от нижних уровней к пульту управления;
• передача данных на телефон.

Какие существуют нормативы для вентиляционных систем

Рекомендуемые значения воздухообмена зависят от различных условий и указаны в нормативных документах, которые необходимо соблюдать на этапе проектирования. Как правило, в бытовых помещениях, где на одном этаже расположены комнаты различного назначения, в час должен происходить обмен следующих объемов воздуха

• коридоры – 10 куб. м;
• общие жилые комнаты или гостиные – 40 кубических метров
• Помещения для курения – более 100 куб. м.
• Ванные комнаты и душевые – 70 кубических метров;
• офис – 60 кубических метров;

В жилых помещениях массообмен воздуха рассчитывается на одного человека. Она должна быть более 30 кубических метров в час. Если расчет производится исходя из жилой площади, то норма составляет 3 кубических метра на 1 метр.

Для нежилых помещений средняя норма составляет 20 кубических метров на квадратный метр. Для больших площадей вентиляционные системы включают многокомпонентную систему спаренных вентиляторов.

Стоимость решений обустройства вентиляции

Как правило, большинство домовладельцев в стремлении обеспечить жилище надежной и качественной вентсистемой, доверяют всю работу «под ключ» опытным профессионалам. Данное мероприятие позволит не только рассчитывать на качество системы, но и на ее долговечность.

Большинство фирм предлагают обустройство вентиляционных систем, как в квартирах, так и в частных домах. При этом спектр стоимости варьируется и зависит от ряда параметров, а также конкретных решений обустройства. Далее мы рассмотрим механизм формирования цен.

Какая средняя цена за оборудование для вентиляции в квартире и частном доме

Вопрос о цене интересует всех владельцев квартир и коттеджей. В первую очередь стоимость вентиляционной системы будет зависеть от ее мощности, функциональности, набора приборов и принадлежностей, а также прочих технических и инженерных характеристик.

Большинство фирм предлагает осуществить выбор конкретного опциона и набора элементов по каталогам, разработанным для осуществления бюджетных и более дорогих вариантов.

Стоимость бюджетных моделей компактной вентиляции

Очевидно, что бюджетные варианты рассчитываются для владельцев, не желающих тратить крупные средства на обустройство. При этом даже в этом сегменте можно подобрать эффективное оборудование. В частности, для подачи чистого и свежего воздуха внутрь помещения применяются приточные клапаны.

Клапаны покрыты слоем шумовой и тепловой изоляции для того, чтобы уменьшить промерзание помещения через клапан, а также проникновение посторонних шумов в помещение. Кроме того, проходное сечение клапана или затвор оснащается фильтром очистки воздуха. Дешевые модели приточных клапанов обеспечивают только приток воздуха.

Стоимость среднего сегмента моделей компактной вентиляции

Средней сегмент обустройства вентиляционных систем подразумевает более расширенный функционал, но модели оборудования для оснащения максимально просты и имеют сравнительно недорогую стоимостью. Чаще всего востребованы бризеры и проветриватели для осуществления принудительного притока в помещение. Бризеры имеют в своей конструкции систему фильтрации воздуха, отделяя его от пыли и прочих мелкодисперсных загрязнений. К среднему сегменту относят приборы с дополнительным функционалом.

Стоимость оборудования из премиум сегмента компактной вентиляции

Приборы данного сегмента более сложны и функциональны, цена соответственно тоже выше. Примером является вентиляционная система с приточно-вытяжной циркуляцией воздуха и его рекуперацией. Такие системы не просто осуществляют воздухообмен, но также производят прогрев воздуха теплом отработанной воздушной массы, выводимой за помещение.

Важно! Существуют модели дорогих бризеров, которые также способны осуществлять рекуперацию воздуха при его циркуляции внутрь сооружения

От чего зависит цена вентиляции в квартире и частном доме “под ключ”

На формирование стоимости возведения вентиляционной системы влияет множество факторов. Расчет производится, исходя не только из стоимости оборудования, но также и сложности его монтажа.

Кроме того, необходимо учесть:

• Затруднения, которые могут возникнуть при самостоятельной разработке проекта и технической документации, возможно придется потратить средства на специалиста-проектировщика. Аналогичные затруднения могут возникнуть и при расчете необходимой производительности.
• Дополнительные работы, связанные с демонтажом старой системы, электропроводки и т.п.
• Особенности конкретной выбранной вентиляционной модели.
• Комплект и количество единиц вентиляционного оборудования.
• расчет производительности системы вентиляции для полноценного воздухообмена;
• Инженерно-архитектурные особенности помещения под обустройство.

Как уже было сказано, возведение вентиляционной системы начинается с разработки подробного и точного проекта. Это касается всех видов систем. После составления проекта составляется расчетная смета.

Важно! Проект можно не составлять только в том случае, если в помещении монтируется какой-либо один вид устройств точечно

Технические средства

Устройства для автоматизации вентиляции

Устройства, посредством которых реализуется автоматизация вентиляции общеобменного и иных типов, а также кондиционирования воздуха, весьма многообразны. В схему могут входить разные типы датчиков (температуры входящего и выходящего потоков, давления, влажности, содержания углекислоты), блоки регуляции, исполнительные механизмы, аппараты, управляющие электроприводами

Показатели работы этих устройств, отслеживание которых важно для эффективного функционирования установки, выводятся на щитки управления и диспетчерские пульты

Возможен автоматический контроль данных при отходе от заданных рамок либо управление ими во вложенных меню. С датчиков сигналы направляются в шкаф контроля, где подвергаются аналитической обработке с выбором подходящего алгоритма кондиционирующей установки.

Установка канальных систем воздухообмена

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы.

Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения.

Можно найти множество предложений пластиковых воздуховодов для вентиляции, отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален.

Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.

Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют.

В зависимости от места их расположения монтаж происходит следующим образом:

1. Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
2. Над шкафами элементы крепят с помощью любых держателей и саморезов.

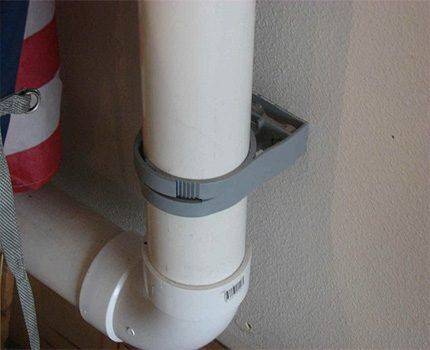

3. К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции.

Для этих целей не надо использовать клей или составы типа “жидкие гвозди”, так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

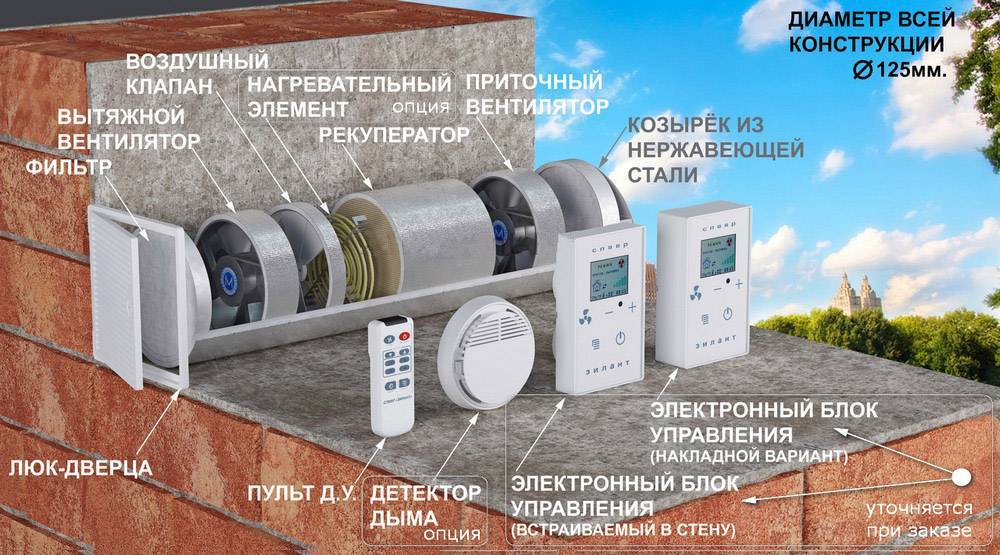

Особенности работы

Что может умный вентиляционный комплекс:

• во время загрязнения воздушных масс в любом помещении и при наличии в нем людей, клапан открывается шире и производит интенсивное вентилирование комнаты;
• автоматизированный анализ и регулировка подаваемых воздушных масс по помещениям благодаря датчикам запаха, которые взаимодействуют с клапанами в трубках;
• оповещение при помощи разных датчиков и сигнализаторов;
• можно использовать как для квартиры, так и для частного дома.

Также в оборудовании установлены различные режимы:

• отсутствие — когда в жилище никого нет;
• экономия — в период отопления;
• интенсив — если требуется быстро проветрить помещение;

• летний — в теплое время года.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».
