Пробивка скважины

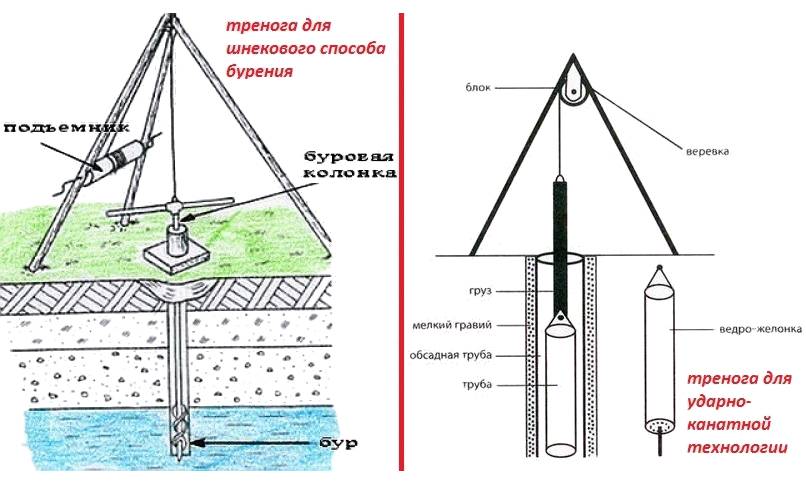

В начале процесса над точкой бурения устанавливают копер – треногу из труб или бревен.
Если их длина будет 6 м, высота копра составит около 4,5 м, что позволит использовать для буровой штанги и обсадной колонны звенья длиной до 3 м.
Для надежности устанавливайте «ноги» копра в углубления. Если их просто упереть в забитые в землю штыри, конструкция будет ненадежной.
На копре подвешивают подъемный и буровой вороты, блок с крюком и рычаг-качалку. Далее под ним следует выбрать грунт на глубину 1,5 м (размеры выемки в плане – 1,5х1,5 м).
Забуривание на глубину до 3 м выполняют с помощью шнека, который очень важно удерживать в строго вертикальном положении. Если скважину предполагается делать глубже 7 м, в подготовленное отверстие строго вертикально следует установить направляющую трубу – кондуктор. Сложности могут представлять валуны, которые разбиваются долотом, и сухая плотная глина
Если такой слой окажется на пути бура, в скважину следует залить несколько ведер воды и после некоторой паузы попробовать выбрать глину ложечным буром или забивным стаканом
Сложности могут представлять валуны, которые разбиваются долотом, и сухая плотная глина. Если такой слой окажется на пути бура, в скважину следует залить несколько ведер воды и после некоторой паузы попробовать выбрать глину ложечным буром или забивным стаканом.

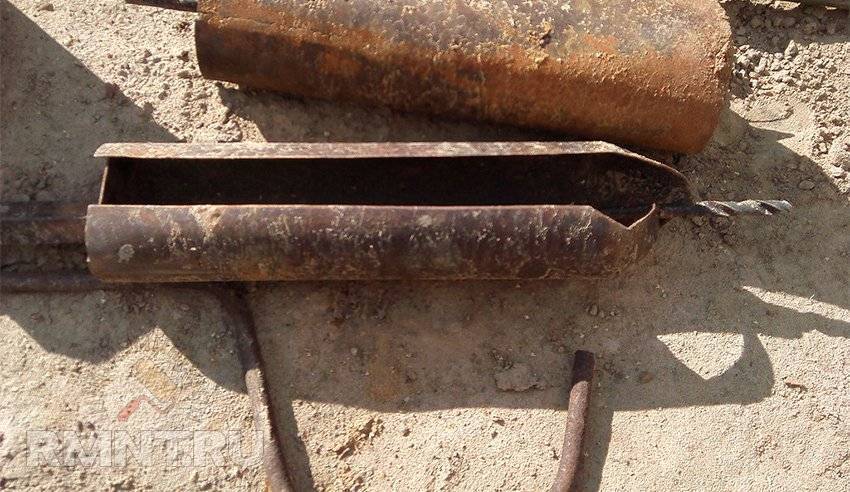

Ложковый бур
Еще один тип самодельных конструкций для выполнения самостоятельного роторного бурения скважин на воду – бур-ложка, или ложковый бур. Он используется для работ по изготовлению скважин на воду в грунте небольшой плотности, в частности, в песчаных грунтах и смешанных песчано-глинистых грунтах.
Ложковый бур
Он выглядит как цилиндрическая конструкция из металла с нижней и боковыми режущими кромками. Срезаемый ими грунт попадает во внутреннюю полость стального цилиндра бура и удерживается внутри за счет внутреннего уплотнения грунта и его прилипания к стенкам цилиндра. После каждого цикла проходки вся конструкция поднимается вверх и на поверхности очищается от земли. За один раз можно углубляться в грунт на достаточную глубину (до 40-ка сантиметров).
Для того чтобы сделать ложковый бур для бурения скважин на воду, нужен отрезок стальной трубы длиной около 70-80 сантиметров. Диаметр трубы подбирается в зависимости от планируемого диаметра будущей скважины. В нижней части делается прорезь, ширина которой зависит от качества грунта на участке: для сыпучей почвы с преобладанием песка прорезь может быть 6-8 миллиметров, для глинистых грунтов – несколько шире.
Существует также вариант, как самому сделать ложковый бур несколько иной конструкции – со небольшим (10-20 мм) смещением оси нижнего ковша относительно основной оси, так называемым эксцентриситетом. Ось приваренного сверла должна совпадать с осью вращения, что позволяет делать диаметр скважины несколько большего диаметра, чем размер ложечной конструкции. Больший диаметр бурения удобен тем, что при риске обвала стенок вследствие рыхлости грунта можно делать одновременную обсадку скважины. Сам бур будет проходить внутри обсадной трубы.
В верхней части ложечной конструкции приваривается отрезок трубы или металлического стержня для крепления бура со штангой и далее с рукояткой для вращения. Наращивается бурильная колонна так же, как при выполнении шнекового бурения на воду.
Процесс изготовления ложкового бура
Для того, чтобы изготовить самодельный бур-ложку, следует подготовить нехитрый набор инструментов:
- металлическую трубу нужного диаметра;
- металлические уголки;
- углошлифовальную машинку;
- слесарные тиски;
- рулетку.
Можно изготовить ложковый бур даже из старого газового баллона, если его диаметр окажется подходящим для изготовления скважины на воду. От него отрезается нижняя часть длиной около 250-ти миллиметров, а на торце надо сделать разрезы, которые будут выполнять функцию разрыхления и резания грунта.
На следующем этапе в стенках баллона вырезаются узкие вертикальные окна, через которые удаляется набивающийся внутрь в процессе работы грунт. Размер окон – 50х200 миллиметров.
Вверху баллона сверлится отверстие для вваривания будущей ручки вращения, крепление которой можно усилить за счет крепления перемычек, привариваемых между трубой и верхней поверхностью баллона.
На следующем этапе работ приваривается рабочее сверло из металлической полосы длиной 200 миллиметров и шириной 35 миллиметров. Толщина металла – 3 миллиметра. Полоса загибается в слесарных тисках в виде спирали, ее нижняя часть срезается под 45° и затачивается. Полученное сверло приваривается к буру.
Ручки бура можно изготовить из арматуры, на которой надо закрепить короткие отрезки труб для удобства работы.
1 Колонковый способ бурения
Бурение скважины колонковым способом выполняется с применением специального оборудования, в обиходе имеющего простое название – «стакан». Стакан представляет собою стальную трубу, нижний край которой оборудован заточенной режущей кромкой (это может быть как заточенный оголовок самой трубы, так и приваренная к ней коронка с резцами).
В землю стакан вворачивается как обычный бур – по спиралеобразной траектории, при этом, при проходке 0.5-1 метра земли он вынимается на поверхность, для очистки внутренней полости трубы от разбуренной породы.
Сверху буровой трубы монтируется специальный соединительный элемент, чаще всего он выполняется в форме обычного резьбового соединения, к которому будут крепиться буровые штанги. Наращивание колонковой трубы буровыми штангами осуществляется после того, как размер скважины достиг размера 1\3 длины трубы.
К верху стакана крепится штанга, и проходится ещё 1-1.3 метра земли. В эксплуатации не распространены буровые штанги длиною свыше полутора метра, так как чрезмерно длинные конструкции, в силу своего веса и габаритов, неудобны в использовании. Следующая штанга резьбовым соединением монтируется на предыдущую – таким образом наращивание буровой колонны выполняется до тех пор, пока не будет достигнут водоносный горизонт.
Чем глубже в грунте находится колонковая труба, тем более сильное давление оказывает на неё порода. Учтите, что в случае поломки колонны внутри скважины достать из шахты её элементы будет очень проблематично. Чтобы избежать разрыва колонны необходимо постоянно контролировать надежность резьбовых соединений на предмет отсутствия люфтов.
Начало бурения скважины своими руками — применение бензобура
Главным достоинством, которое обеспечивает колонковая технология, является идеально ровная форма скважины. К недостаткам можно отнести большую трудоемкость процесса, так как вращать внутри грунта трубу намного сложнее, чем шнек.
1.1 Ударно-канатный метод (желонирование)
Данная технология к классическому бурению имеет весьма косвенное отношение. Как и в колонковом методе, тут используется полая труба (материал, из которого она изготавливается, зависит от типа грунта: для мягких грунтов подойдет изделие из толстой стали, для твердой породы – тяжелая бетонная труба). На нижней части трубы находится режущее приспособление («клыки»), которые пробивают грунт и захватывают его внутрь цилиндра.
Желонка роняется в скважину с высоты 2 метра, для этого строится специальная тренога, к ней труба крепится с помощью троса, с помощью которого в дальнейшем извлекается из скважины. Для очистки внутренней полости трубы от шлама (земли), в ней вырезается отверстие на расстоянии 50 см от нижнего края.
Для того чтобы почва лучше поддавалась «пробивке», в скважину заливается обычная вода, либо глиняная смесь, для размягчения грунта. По завершению бурения она вычерпывается с помощью специального ковша.
Для бурения скважины ударно-канатным способом, на практике, требуется как минимум 4 человека. Поскольку сама по себе желонка и так достаточно тяжелая конструкция, а её ещё необходимо вытягивать на поверхность полностью забитую землей, желонирование является очень сложным процессом, который требует затрат большого количества сил и энергии. Именно по этому, для самостоятельного бурения источника на воду лучше выбрать шнековый метод.
1.2 Бурение шнековым способом
Технология шнекового бурения является оптимальным вариантом для создания неглубоких скважин своими руками. Название метод получил от вида оборудования, которое используется для разрушения грунта – шнека. Шнек является винтообразной конструкцией, которая ввинчивается в землю и при вынимании на поверхность забирает с собой разбуренную породу.
Шнек состоит из двух основных элементов: штока – центральной оси, к которой крепятся лопасти, и самих лопастей – которые расположены по всей длине конструкции под определенным углом друг к другу.
Для облегчения бурения используется вода, которая заливается внутрь скважины для размягчения почвы.
Единственным недостатком бурения шнеком является то, что лопасти при извлечении конструкции на поверхность могут терять часть разрыхленного грунта, который придется повторно изымать из скважины. Несмотря на это, данная технология обладает одним ключевым достоинством, которое делает её предпочтительней вышеперечисленных методов: шнек, при небольших трудозатратах, обеспечивает максимальную эффективность бурения.
Методы бурения
Методы бурения классифицируют по двум параметрам.
В зависимости от применяемого механизма бурение может быть:
- Механическое;
- Ручное.
Варианты исполнения скважины
В зависимости от принципа работы буры:
- Ударно-вращательный метод;
- Ударный;
- Вращательный.
Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.
Ручной способ
Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.
Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.
Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

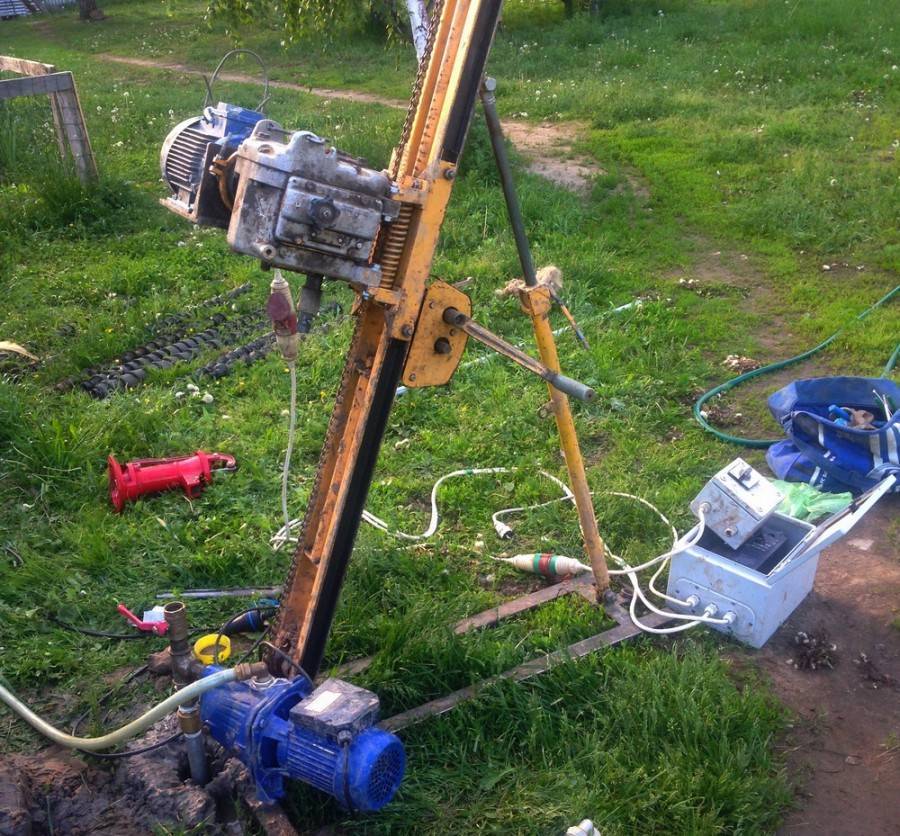

Шнек-бур и станок для бурения скважин своими руками
- Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
- Лопатой выкапывают небольшое углубление для бура.
- Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
- Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
- Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.
Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.
Роторный способ
Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.
Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.
Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.
Ударно-канатный способ
Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При желании самостоятельно применить ударно-канатную технологию, потребуется:
- Прочный канат;
- Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
- Инструменты для уборки грунта.
Технология и последовательность действий:
Ударно-канатный способ — технология бурения
- Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
- Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
- К верхней части стакана крепят трос.
- Регулируя трос, стакан быстро отпускают на место пробоя.
- Землю из стакана извлекают через каждые пробуренные полметра.
Для создания глубокого колодца привлекают установки типа УГБ-1ВС.
Шнековый способ

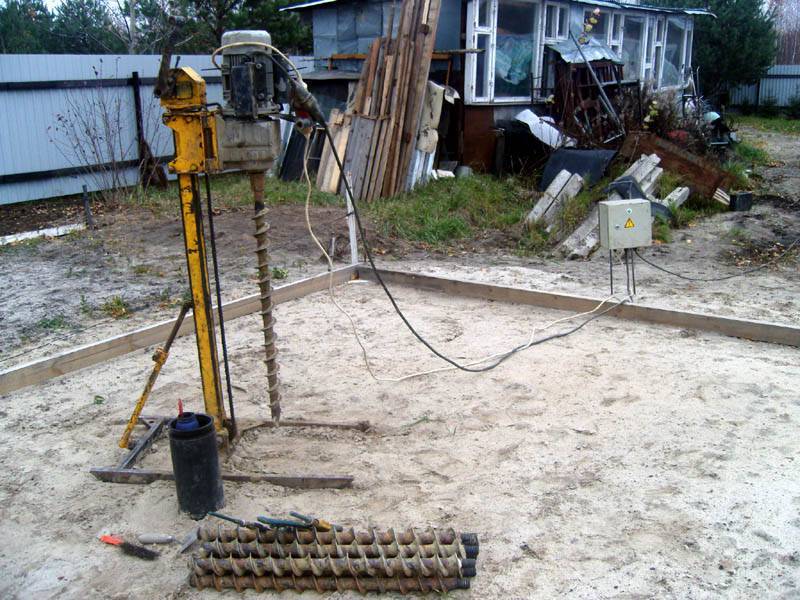

Бурение скважины шнеком
Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.
Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.
Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.
Колонковый способ
Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.
Схема колонкового долота для бурения скважины под воду
Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.
Сложности при использовании
Процесс бурения и монтажа абиссинского колодца не стоит относить к лёгким, малейшие просчёты в действиях повлекут за собой проблемы.
Таблица 1.4 – Осложнения в монтаже и применении
| Сложности | Варианты решения |
| Столкновение с плавуном | Если такое произошло, то надо отклониться и начинать бурение в другом участке либо применить обсадную трубу, шпунты. При бурении ниже или повыше пласта песка, либо при отклонении от вертикального направления, произойдёт очень быстрое заиливание фильтра. Понадобится его частое очищение или замена. |
| Небольшая водоотдача «иглы» | Нужна установка дополнительного резервуара для набора жидкости на 500-1000 л. |
| Быстрое заиливание | Из-за ошибок в монтаже иглы. Установка колодца в новом месте по правилам. |
По сравнению с несложным процессом бурения и изготовлением абиссинской скважины своими руками, удобством применения, имеются некоторые недостатки:
- Невысокая производительность — абиссинка не подойдёт для производственных предприятий, не обеспечит водоснабжением многоквартирное здание;
- Нет возможности работать с погружным агрегатом;
- «Иглу» невозможно установить на каменистых грунтах;
- Монтаж невозможен, когда водоносный пласт глубже 15 м (наиболее предпочтительна дистанция между водяным зеркалом и насосным агрегатом — 8 м).
Абиссинская скважина – это экологичная конструкция. Через пробуренный колодец не попадают под грунт мусор, загрязнения, талые воды. Получаемая из-под земли влага уже хорошо профильтрована, хранит чистоту и в неблагоприятных условиях. К примеру, установив на своём участке в мегаполисе такую «иглу», легко обеспечивать свою семью чистой водой.
Несложная конструкция и применение элементов из нержавеющей стали позволяют эксплуатировать колодец более 30 лет, и он практически не нуждается в уходе. Единственный момент, когда выполняется подготовка – это консервация на зимовку.
Далее смотрите видео, как сделать ручной насос для абиссинской скважины своими руками:
Чтобы установить такой источник воды и пользоваться им, дачнику или собственнику участка не понадобится оформление документации. Абиссинку не нужно регистрировать и получать или лицензию.
Пожалуйста, оцените наш материал:
Мне нравится2Не нравится1
Этапы работ по созданию скважины своими руками
Сначала необходимо вырыть яму. Её размеры должны составлять 150 на 150 см. Чтобы исключить осыпание углубления, выполняют облицовку её стенок фанерой, досками или используют куски ДСП. Есть и другой вариант. Необходимо пробурить ствол с диаметром 15х20 см и глубиной 1 метр, используя для этого обычный бур. Это делается для того, чтобы обеспечить устойчивость трубы в вертикальном положении.
Следующим действием над углублением устанавливают металлическую треногу, которую часто называют вышкой. Она должна располагаться в прямом положении. В месте соединения треноги закрепляют лебёдку. На треноге располагается бурильная колонка полутораметровыми штангами.
Последние скрепляют в одну трубу посредством резьбы, а потом выполняется их фиксация хомутом. Такая конструкция используется для спуска и подъёма оборудования при бурении скважины.
С насосом, который будет качать воду на поверхность, необходимо определиться заранее. Выбор насосного оборудования позволяет решить проблему с диаметром будущей скважины и колонковой трубы. В трубу насосное оборудование должно свободно проходить. Поэтому между диаметром насосного оборудования и внутренним диаметром трубы разница должна составлять минимум 5 мм.
Принцип бурения
Спуск и последующий подъем оборудования — в этом состоит процесс бурения скважины. Штанга проворачивается и одновременно с этим по ней ударяют сверху. Работая вдвоём, выполнить эту работу гораздо проще. Один человек крутит газовым ключом, второй наносит удары по штанге сверху, пробивая породу.
Использование лебёдки позволяет заметно упростить процесс бурения. Применяя её, опускание и подъем бурильного оборудования происходит заметно легче. При бурении штангу следует маркировать. Отметки необходимы для ориентации. По маркировке хорошо видно, когда пора вытягивать штангу и выполнять очистку бура. Специалисты рекомендуют выполнять эту процедуру каждые полметра.
Не все знают, как бурят скважины на воде. Для облегчения задачи по преодолению различных пластов грунта рекомендуется использовать различные типы буров:
- Спиральный бур — он предназначен для глинистых почв.
- Бур-долото — с его помощью выполняют разрыхление твёрдых пород.
- Бур-ложка — его применяют для песчаного грунта.
- Желонка — она помогает поднять грунт на поверхность.
Песчаный грунт легче всего преодолеть, если при бурении использовать бур-ложку. Во время бурения для облегчения этой задачи следует добавлять воду. Если грунт твёрдый, то в этом случае лучше всего использовать бур-долото. Такие буры бывают нескольких видов:
Вне зависимости от используемого вида главное его предназначение состоит в том, чтобы обеспечить помощь в разрыхлении твёрдых пород. Пески-плывуны преодолеваются с использованием ударного способа.
У основания бура размер варьируется от 45 до 85 мм. Лезвие может иметь размеры от 250 до 290 мм. Для пробития галечных пластов, содержащих гравий, используют поочерёдно желонку и долото с обсадными трубами.
В отдельных случаях приходится бурить с обязательным заливом воды в отверстие. Такая процедура поможет сделать более простой задачу по бурению скважины. Иногда для создания скважин на участке используется вариант её бурения при помощи помпы.
Если доставляемая на поверхность земли порода стала влажной, то это говорит о близости водоносного слоя. Остаётся углубиться совсем на небольшое расстояние, чтобы перейти в водоносный горизонт. В этом случае бурение будет лёгким, но останавливаться нельзя, пока не будет обнаружен водоупорный слой.
Подготовка к работам
Собрать установку предельно легко кроме того для новичка. На это уйдет не более часа и минимум свободного места на участке.
Сборка оборудования
Чтобы плодотворно потрудиться, обойдя все непредвиденные сбои, направляться пристально отнестись к монтажу приспособления.
- Сборку начинайте с рамы–базы.
- Следующий этап – оформление приямков – особых технологических углублений. В них будет находиться нужный для гидробурения рабочий раствор. Расстояние от установки до приямков колеблется от 1 м до 1,5 м.
- Пригодятся две углубления – главная и фильтрационная. Последнюю располагают ближе к установке, с шириной и глубиной ямы около 70 см. Поверхностная траншея соединит ее с главным приямком, метровой глубины и ширины.
- Устанавливают водяную помпу. Шланг одним концом вводят в нее, другой конец ведет к главному приямку. К буровому устройству из выходного отверстия протягивают подающий шланг.
- Подающий шланг соединяют с вертлюгом при помощи штанги. Буровой раствор после этого подается в скважину как раз через вертлюг.
- Обработанный раствор для бурения будет попадать в фильтрующий приямок из скважины. На этом этапе земля, вынутая из скважины, будет оседать на дне, а раствор для бурения перейдет в главный приямок. После этого он может снова быть использованным для работы механизма.
Перед тем как приступить к работам
Перед тем, как проводить бурильные работы, в обязательном порядке изучите специфику вашего грунта. В один момент стоит узнать, на какой глубине залегает вода. Несложнее всего расспросить соседей, но более правильные данные вам дадут эксперты по геодезии. Чем глубже водоносный слой, тем больше потребуется обсадных труб.
Тщательная подготовка особенно серьёзна, если вы собираетесь бурить своими руками. Необходим и анализ воды, его оптимальнее произведут в ближайшей лаборатории. Питьевая вода обязана соответствовать требованием и всем нормам, в противном случае вы рискуете своим здоровьем, вредные примеси и грязь не замедлят с отрицательным действием.
Еще один важный нюанс – подготовка запаса и площадки воды. Она либо набирается в емкости как минимум несколько кубов объемом, либо заливается в выкопанную и обмазанную глиняным раствором яму.
По окончании возможно устанавливать МБУ, смотря за тем, дабы устройство стояло ровно. Кроме того мелкий перекос не разрешит как следует засунуть обсадную трубу.
Выполнение работ
Сначала необходимо с максимальной точностью определить глубину нахождения водоносной линии, так как от этих данных зависит выбор технологии производства работ. При нахождении воды до 20 м работы можно выполнить самостоятельно. При большей глубине не избежать использования специальной техники, особенно при твердых грунтах – во избежание проблем с добычей воды в будущем лучше пригласить специалистов.
Важным можно назвать и определение требуемого диаметра шахты, что нужно для определения диаметра бура. При окружности обсадной трубы 110-120 мм потребуется бур диаметром порядка 150 мм.
Оборудование
Артезианская скважина своими руками устраивается с применением такого инструмента и оборудования:
- буров нескольких видов для различных типов почвы;
- лебедки;
- треноги;
- трос (канат);
- забивной стакан;
- штанг.
Подготовительные работы
На участке выкапывается шурф глубиной 1,5 м и диаметром 1-1,5 м. Стенки его, чтобы грунт не опадал внутрь, необходимо укрепить листовым металлом или шифером.
Для изготовления треноги потребуется 3 прочных бруса либо трубы протяженностью 4-5 м. Трубы укладываются так, чтобы две ножки имели одно направление, а третья – обратное. Ноги с проделанными отверстиями для крепежных элементов устанавливаются пирамидкой.
Поверх треноги устанавливается блок, по которому будет ходить трос. Монтируется лебедка, крепятся трос и бур, чем бурят скважины на воду вручную.
Процесс бурения
Как пробурить скважину на воду своими руками? В первую очередь, необходимо подготовить стакан забивной, штанга, трос и треногу с установленной лебедкой.
Стакан поднимается посредством лебедки над местом бурения и с силой опускается. При ударении о землю стаканом захватывается почва и при подъеме остается внутри него.
Бур забивается в почву ударной штангой, а при наполнении грунтом – извлекается и вытряхивается.
После заглубления на определенный шаг, к примеру, 1 м, следует вставлять обсадную трубу, предотвращающую возможное обрушение скважины. При опущении бура на полную длину, к нему прикрепляется дополнительная штанга.
В процессе бурения необходимо периодически проверять ровность установки ствола – при появлении характерных звуков от ударов снаряда по стенам трубы, колонну незамедлительно следует выпрямить: промеж стеной шахты и колонной забиваются клинышки.
После прохождения буром водоносного пласта, выполнять погружение трубы больше не нужно. Спустя час после появления воды ее необходимо выкачивать насосом до полной прозрачности и оставить работы на следующий день.
Назавтра следует определить дебет скважины: ее глубина умножается на выработка насоса и делится на разницу динамического и статического уровней – если эта величина ними невелика, то дебет получится значительным – следует подобрать подходящий по производительности насос.
Если дебет скважины устраивает необходимо выполнить ее дальнейшее обустройство: на дне шахты насыпается слой толщиной 25-30 см мелкого щебня либо гравия, а пространство промеж обсадной трубой и стенами шахты наполняется песчано-гравийной смесью.
В скважину опускается насос и закрепляется по инструкции изготовителя, подключается к питанию. Снимается лебедка и разбирается тренога.
Очень важно первую полученную из скважины чистую воду направить в лабораторию для проведения химического и биологического анализа. В добытой из собственной скважины воде могут присутствовать как тяжелые металлы, так и патогенные микроорганизмы, из-за чего вода становится совершенно непригодной для питья
Виды скважин и колодцев
Существует несколько видов скважин, различающихся друг от друга по глубине, следовательно, и по качеству подаваемой воды. На глубину от 10 до 50 метров бурятся мелкие или песчаные скважины.
Если источник глубиной более 50 метров, то он считается артезианским. Для него характерен известняковый слой, и пробить его можно только при наличии спецтехники.
Если пробить источник воды планируется самостоятельно, то выделяют и ручную технологию бурения. На чем остановить свой выбор, зависит от величины планируемого заглубления, вида почвы, целей использования воды.
Наиболее распространенными видами источников воды являются колодец, скважина на песок и артезианская скважина. Для них характерна своя глубина, качество и объем подаваемой воды. Также различаются они по виду почв, в которых пробиваются, и по сроку эксплуатации.
Основные виды:
- колодец;
- на песок;
- артезианская.
Колодец или абиссинский колодец не требует привлечения для работы спецтехники, и может быть сделан самостоятельно. Используется металлическая труба с острым наконечником и отверстиями по стенкам.
Трубка забивается в землю на глубину 8-10 метров. Благодаря отверстиям на стенках труба является осадной, и одновременно служит фильтром для колодца. Порода почвы не должна быть твердой.
К преимуществам такого колодца можно отнести доступность изготовления своими усилиями и простоту конструкции. Однако есть свои минусы — невозможно установить углубленный насос, а только поверхностный, из-за малого диаметра трубы.
Вследствие этого нет возможности обеспечить достаточный напор водоснабжения. Также недостатком является относительно небольшой срок службы, около 5 лет.
Заглубление на песок происходит до уровня 15-30 метров. В пробуренное отверстие устанавливается труба, на конце которой крепится металлическая сетка из нержавеющей стали. Сетка предназначена для фильтрации гальки, которыми богаты крупно-фракционные пески.
Именно в этих пластах устанавливается фильтрационная труба. Такой источник воды способен обеспечить потребности загородного дома. При постоянной эксплуатации он прослужит 15 лет.
Поэтому глубина залегания артезианской воды может достигать и 200 метров. Такой источник может обеспечить больше 10 кубометров воды в час. Его срок службы составляет 50 лет.
Устанавливаем металлопластиковые трубы своими руками: инструменты, необходимые для монтажа, а также пошаговая инструкция.
Зачем нужна желонка?
Желонка (а еще ее называют «бур-желонкой») — особый буровой снаряд для рыхлых грунтов. Если забивается абиссинский колодец (например, на дачном участке), желонкой обзавестись очень желательно. Ведь даже самая надежная скважина, если ее долго не использовать, может заглиниться (особенно, если пробита в аллювиальном или моренном грунте). Вот желонкой его и прочищают — бросают в колодец на веревке, затем вытягивают и выбрасывают собранную взвесь. Причем сделать такую желонку несложно и своими руками.
Самодельное устройство не требует точности в размерах и конструкции. Достаточно будет примерно соблюсти пропорции, ориентируясь на схему или даже рисунок желонки. И жесткой штанги она тоже не потребует, в отличие от других подобных приспособлений.
Подготовка участка
Этот пункт заслуживает особого внимания, поскольку многие исполнители им пренебрегают. На данном этапе происходит подготовка подъездных путей, чтобы бурильная техника могла без помех прибыть к месту выполнения работ, не повредив участок и находящиеся на нем объекты. Кроме того, проводится отсыпка площадки, а в случае необходимости к ней также подводится электричество и вода.
Определение вида работ и стоимости услуг
После получения заказа компания направляет к вам специалиста, который изучает место проведения будущих работ и тип грунта, определяет предполагаемую глубину залегания водоносного горизонта. Проанализировав эти данные, можно предположить, на какую глубину придется бурить скважину, и, соответственно, в какую сумму это обойдется заказчику. Сотрудники подобных компаний, как правило, обладают достаточным опытом, так что предварительно озвученные расценки в большинстве случаев практически не отличаются от окончательной цены.
Подготовительный этап
На этой стадии бригада специалистов по бурению со всем необходимым оборудованием отправляется на ваш участок. Рабочие подготавливают площадку и размещают на ней бурильную установку. Техника и аппаратура при необходимости подключается к электросети, производится обвязка бурильного оборудования.
Подготовительные работы
Для сборки конструкции выполните следующее:
- Закрепите бревна между собой брусками или рейками, что не позволит им разъезжаться. Металлические трубы соедините сваркой.
- Второй вариант обеспечения устойчивости приспособления: вкопайте каждую ногу на глубину 0,7-0,8 м, подложив под них доски или бревна длиной 1 м. Опоры копра устанавливайте в ямы одновременно.
- Установите треногу в месте, где планируется выкопать скважину.
- К верхней части закрепите блок.
- Протяните через блок канат и подсоедините к лебедке или вороту.
- Закрепите к канату тяжелый предмет и опустите его на грунт. Он укажет центр отверстия.
- Выкопайте яму размерами 150×150 см и глубиной 100 см вокруг отмеченного места.
- Стенки укрепите щитами.
Способы бурения и инструменты
Как самому пробурить скважину для воды? Для любительского исполнения доступны следующие виды бурения:
- ударный;
- роторный и ударно-вращательный;
- ударно-канатный.
Ударный
Применяется для создания скважины-иглы, также называемой абиссинским колодцем. По сути, грунт буквально прокалывается трубой с заостренным наконечником, имеющей в диаметре от 25 до 120 мм. По ее торцу осуществляют серию ударов специальным тяжелым инструментом – бабкой.
Вращательный (роторный) и ударно-вращательный
При данном способе буровой снаряд закрепляют на конце так называемой буровой колонны или штанги, состоящей из нескольких последовательно скрепленных труб.
По мере углубления скважины буровая колонна наращивается путем присоединения к ней все новых колен.
Вращают колонну с помощью вделанного в верхнее колено рычага, заставляя таким образом бур погружаться в землю. При ударно-вращательном бурении буровую штангу периодически приподнимают и сбрасывают, разрыхляя грунт, либо бьют по ней кувалдой.
Инструменты:
- Шнек. Используется двухзаходный вариант, поскольку одно заходный будет уходить в сторону и быстро застрянет. При вращательном бурении шнеком проходят связные грунты однородной плотности – почву, мягкую глину, суглинок, влажные супеси.
- Ложковый бур. Применяется при вращательном или ударно-вращательном бурении для разработки рыхлых и сыпучих грунтов, которые не могут удерживаться между лопастями шнека.
После бурения скважины следует провести работы по ее благоустройству
Очень важно соорудить надежный оголовок для защиты скважины от паводковых вод. Оголовок для скважины своими руками: ход работ по изготовлению, разновидности и маркировка
Ударно-канатный
Самый простой способ. Тяжелый буровой снаряд подвешивается на канате, конец которого перекинут через блок. Вручную или с помощью лебедки снаряд приподнимают, а затем сбрасывают, разрыхляя или извлекая грунт (в зависимости от применяемого инструмента).
Виды буров:
- Долото: нижняя часть снабжена острыми зубьями. Применяется для разрушения валунов и разрыхления плотных грунтов.
- Желонка: имеет вид перевернутого стакана с клапаном. Применяется для выборки сыпучих и полужидких грунтов: когда желонка сбрасывается, ее полость заполняется породой. Инструмент вытаскивают на поверхность и опорожняют.
- Забивной стакан (бур Шитца): принцип работы такой же, как у желонки, только без клапана. Применяется для выборки вязких, налипающих грунтов, которые удерживаются в полости стакана за счет трения.
