Самодельные буровые установки

Какие буровые установки бывают

Имеется два основных способа устройства скважин посредством бурения. Соответственно, для каждого из этих технологий применяют бурильные агрегаты различных конструкций:

• Ударно-канатная машина.
• Вращательно-шнековая.
• Роторная, действующая по технологии гидробурения.

По типу привода могут быть либо ручными, когда в качестве движителя используется мускульная сила, и механическими, с установленным электрическим или дизельным (бензиновым) двигателем. Принцип работы канатно-ударной техники состоит во внедрении в почву массивного груза – долота, полого внутри. Долото поднимается на определённую высоту, после чего сбрасывается вниз.

В результате оно углубляется в почву на некую глубину, а часть излишков земли остается внутри полого долота. После заполнения его полностью грунтом, он выколачивается, и вся процедура повторяется сначала. Подобный процесс весьма долог, зато конструкция подобной бурильной установки максимально проста и дёшева.

Вращательная машина более удобна в использовании благодаря вращающемуся шнековому буру, который самостоятельно выдаёт излишки грунта «на гора». Однако, соорудить подобные конструкции самостоятельно гораздо сложнее, и далеко не каждый человек справится с этим. Но, при умении, вполне возможно собрать и такой самодельный станок для бурения.

Все узлы и агрегаты для домашней буровой изготовить самому при всём желании не удастся – какие-то запчасти придётся приобрести в магазине, какие-то найти на свалке старой сельхозтехники, а что-то заказать токарю.

Но если же у вас получиться создать личную буровую все затраты окупятся сторицей. Вы сможете пробурить скважину себе, и получить неплохой дополнительный доход, подрабатывая наёмным бурильщиком на участках соседей. Для создания личной бурильной машины потребуется, помимо комплектующих, шлифмашинка, сварочник, перфоратор. И, соответственно, опыт работы с перечисленными инструментами.

Конструкция в сборе

После бурение было принято решение разобрать конструкцию и немножко доработать. Срезали режущую часть, уменьшили его почти в половину оставили сантиметров 3 от выходных отверстий для воды. Сделано это по причине того, что напора воды просто-напросто не хватало для, чтобы пробить это расстояние и эффективно пробывать водную эмульсию.

Рабочая скорость бурения выросла в полтора раза, стало легче бурить и процесс пошел быстрее Что еще можно добавить по усовершенствовании бура. Помимо того, что мы обрезали переднюю часть бура, рекомендуем уменьшить длину самого хвостовика сантиметров на 5. Хотите пробурить скважину качественно и не дорого, тогда рекомендуем профессионалов.

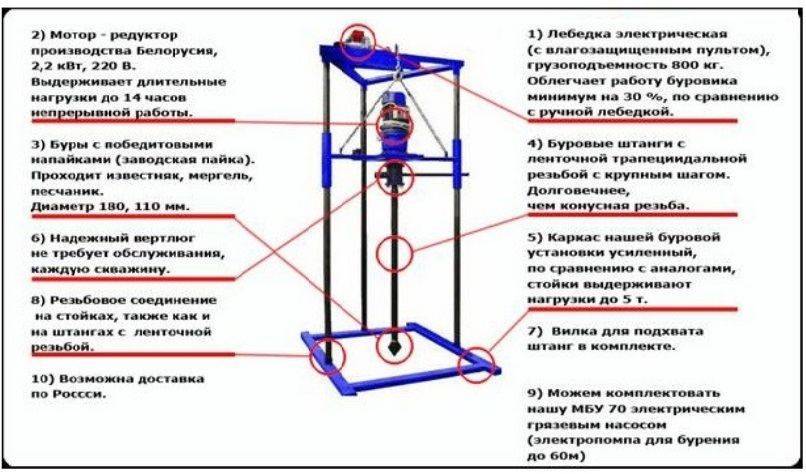

Основы бурения своими силами

1

Покупка буровых штанг и вертлюга (обратите внимание, чтобы у деталей была одинаковая резьба, либо используйте переходник). Для начала много покупать не требуется, ориентируйтесь на глубину в 30 метров. 2

2

Покупка мотора — редуктора. Эти покупки занимают много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее

2. Покупка мотора — редуктора. Эти покупки занимают много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее.

3. Изготовление рамы и бура. При изготовлении рамы желательно иметь на руках мотор, вертлюг и лебёдку, поскольку всё это нужно крепить на раму. Каретку без мотора самостоятельно сделать тоже проблематично, так как крепления у разных моторов могут отличаться.

4. Докупаем оставшиеся комплектующие мини буровой установки после установки основных узлов на раму.

Шнековый способ

Работа шнеком – самый простой ручной способ. Используется он только для получения неглубоких источников, вода из которых будет использоваться для технических целей.

Для выполнения самостоятельного бурения нужен бур, который при ввинчивании в землю разрушает породу и захватывает грунт лопастями. Периодическое вытаскивание шнека необходимо для очистки его от шлама. Эту работу делают без помошников.

Кроме бура потребуется тренога, к которой крепится шнек, подъемный механизм (ручной с лебедкой или механизированный). Без этих приспособлений бурить невозможно. Поднять бур с почвой с достаточной глубины даже несколько человек будут не в состоянии.

Большую сложность представляет бурение строго вертикально. Только зафиксированный бур даст необходимую вертикальность, без соблюдения которой деформируются трубы. Чтобы обеспечить должную вертикальность, после прохождения 2 метров нужно установить временную металлическую трубу — кондуктор, которая будет задавать правильное направление движения.

Применять шнековый метод можно в мягких почвах. Если шнек упрется в морену, то придется повторять процесс в другом месте. Большую сложность представляют и плывуны. Размягченную почву трудно вытащить на поверхность. Помогает только шнек, имеющий лопасти загнутые к верху.

Для изготовления источника в глинистых и суглинистых почвах лучше использовать ударно-канатный способ. Этот метод более трудоемкий, но надежен и прост. Для работы применяют бурильный стакан – это цилиндр с отточенными гранями.

Суть метода в поднятии стакана (по — другому — патрона) на высоту, с которой он сбрасывается. При ударе цилиндр забивается почвой. Подняв стакан на поверхность, вынимается лишний грунт.

Ударно-канатный метод хорош практически для всех грунтов. Но нужно приложить немало усилий, поэтому часто применяют гидравлические системы для поднятия патрона.

Ударно-канатная технология хороша еще и тем, что она показывает, когда появится водоносный песок. При достижении которого используют желонку с клапаном, способную поднимать разжиженный грунт.

Ручное гидробурение

Бурение с водой эффективно для песчаной почвы. Проблема гидробурения — каменистый грунт. Камни ручным способом не пройти, нужна буровая установка ударного действия.

Независимо от способа, при выборке грунта нужно обсаживать скважину трубами. Потребуется установить перфорированный фильтр и насос.

Чтобы сделать скважину своими руками без оборудования по указанным технологиям, потребуются различные инструменты, материалы. Ниже будет рассмотрен бюджет, плюсы, минусы конструкций источников водозабора.

Сложный вариант

Этот способ изготовления шнека позволит собрать качественное и точное приспособление, которое будет служить долгое время. Для начала делаются расчеты и чертеж, затем — замеры. Также стоит заранее подготовить инструменты и подходящий материал, а уже потом приступать к сборке самодельного бура.

Пошаговая инструкция по монтажу шнекового смесителя выглядит следующим образом:

• Взять подготовленную трубу, причем она должна быть гладкой, без каких-либо изгибов или деформаций. Просверлить на одном конце перпендикулярное отверстие с диаметром 8 мм. Здесь будет соединяться верхняя часть с ручкой.
• Снизу установить наконечник — эта деталь будет задавать направление движения земли. Сделать его можно из старой автомобильной рессоры. Вырезать необходимый квадрат можно при помощи болгарки.
• В трубе проделать продольный пропил, который должен иметь толщину равную наконечнику. Дальше следует вставить его острым кончиком внутрь трубы. В результате должно получиться приспособление, напоминающее копье.
• Соединить детали при помощи сварочного аппарата, не забывая о мерах безопасности.
• Вырезать из рессоры резак длиной равной ½ диаметра изготавливаемого бура, а уже на нем пропилить зубцы. Именно эти элементы будут вгрызаться в грунт, рыхлить его, а уже после земля будет попадать на спираль самодельного шнека.
• Расположить резцы таким образом, чтобы они были под острым углом к основной поверхности. После этого следует приварить детали к стальной трубе.
• Вырезать из металлического листа круг, одинаковый по диаметру со спиралью шнека. Проделать в его центре отверстие, в которое будет вставляться труба. Приложить изготовленный диск к резцу, приваренному к трубке. Сделать разметку их соприкосновения при помощи карандаша или специального маркера.
• По полученным отметкам разрезать круг от края до центра, лучше всего сделать это болгаркой. Разрезанный диск положить в тиски и скрутить элементы в спирали молотком. Изготовленный своими руками шнек насадить на трубу и приварить. В конце обработать поверхность металлической щеткой и покрасить.

Собственно, на этом работа окончена. Остается сделать ручку и удлинитель. Первую можно сделать пластиковой, она будет удобнее, а вот последнюю деталь можно изготовить из любой подходящей трубы.

Какие есть варианты ↑

Для обустройства скважины на воду применяют два основных способа:

• ударное бурение,
• вращательное бурение.

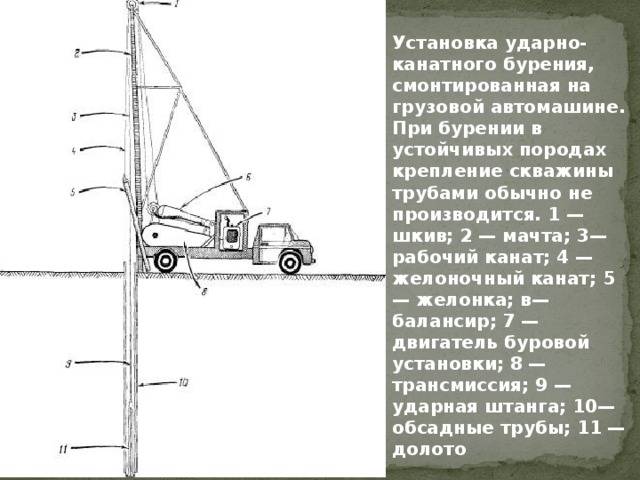

Ударно-канатная технология известна очень давно. Она отличается простотой и универсальностью: отверстие пробивают тяжёлым буровым снарядом, который сбрасывают в шахту. После заглубления снаряд поднимают с помощью троса и очищают от скопившегося внутри разрыхлённого грунта (в полости стакана обычно находится порядка 20-50 сантиметров материала), после чего цикл повторяется, пока не будет достигнута необходимая глубина. Такие бурильные установки для скважин на воду надёжны, относительно неприхотливы и сравнительно недороги. Они могут функционировать исключительно на мускульной силе, без электрических или ДВС-приводов.

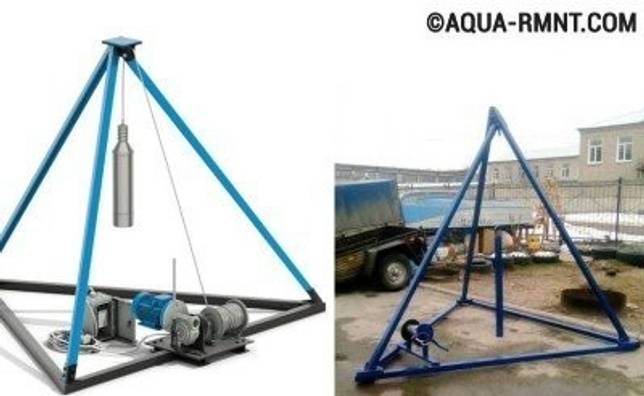

Ударно-канатная установка с электрической лебёдкой

Разработка скважины вращением предполагает действие, схожее со сверлением материалов. Основную работу осуществляет центробежно двигающаяся оснастка, которая не разбивает, а режет грунт ножами. Такая буровая установки для скважин сложнее и дороже, но она позволяет максимально механизировать и ускорить процесс, хотя в тяжёлых геологических условиях самодельная МГБУ может оказаться бесполезной. Заметим, что есть два типа оборудования для вращательного бурения:

• Шнековое. Грунт поднимается винтовым элементом, который предусмотрен либо только на первой штанге, либо на всей буровой колоне.
• Роторное. Материал измельчается долотом и вымывается буровым раствором (водой). Это так называемое «гидробурение».

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном»

Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек

Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнекаСхема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

• рабочий инструмент углубляется в грунт;
• делается 3 поворота буром;

• разрыхленный грунт извлекается и убирается.

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

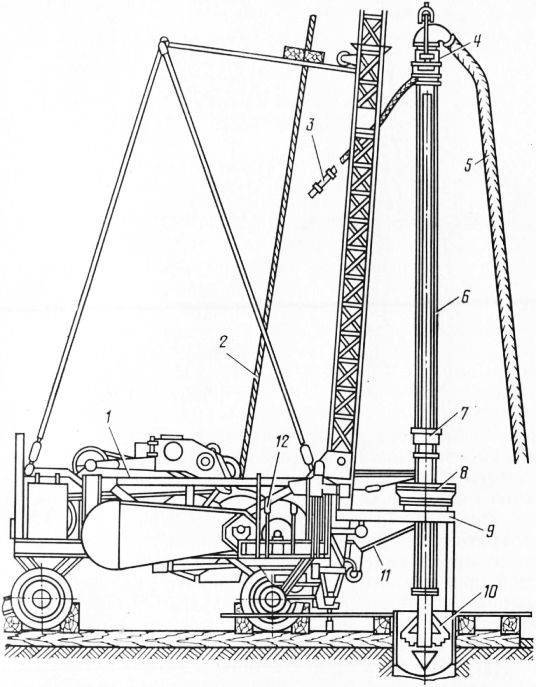

Назначение и устройство

Основное назначение малогабаритного агрегата включает возможность бурения в местах, содержащих глинистые прослойки и твердые породы. Устройство различных моделей может отличаться в зависимости от производителя и конкретного вида работ. Стандартная конструкция МГБУ включает в себя следующие элементы:

• буровая штанга;
• лебедка в качестве подъемного инструмента;
• буровой насос;
• пульт управления;
• вертлюг, с помощью которого бур может свободно вращаться;
• система талей, благодаря которой поддерживается вес бура.

Сам бур работает циклическим способом. Используются трехлопастные буры, имеющие диаметр от 80 до 350 мм. Требования к металлу, из которого изготавливается бур, отличаются строгостью. Ввиду большой нагрузки на его рабочие элементы рекомендуется использовать буры, изготовленные из высококачественной прочной стали с вплавленными прочными металлическими пластинами.

Некоторые буровые установки на воду оснащены специальными механизмами, с помощью которых бурение осуществляется под углом. Благодаря ним специалистам удается добраться до водоносных слоев, расположенных не только в пределах одного участка, но и в отдалении от него.

1 Колонковый способ бурения

Бурение скважины колонковым способом выполняется с применением специального оборудования, в обиходе имеющего простое название – «стакан». Стакан представляет собою стальную трубу, нижний край которой оборудован заточенной режущей кромкой (это может быть как заточенный оголовок самой трубы, так и приваренная к ней коронка с резцами).

В землю стакан вворачивается как обычный бур – по спиралеобразной траектории, при этом, при проходке 0.5-1 метра земли он вынимается на поверхность, для очистки внутренней полости трубы от разбуренной породы.

Сверху буровой трубы монтируется специальный соединительный элемент, чаще всего он  выполняется в форме обычного резьбового соединения, к которому будут крепиться буровые штанги. Наращивание колонковой трубы буровыми штангами осуществляется после того, как размер скважины достиг размера 1\3 длины трубы.

К верху стакана крепится штанга, и проходится ещё 1-1.3 метра земли. В эксплуатации не распространены буровые штанги длиною свыше полутора метра, так как чрезмерно длинные конструкции, в силу своего веса и габаритов, неудобны в использовании. Следующая штанга резьбовым соединением монтируется на предыдущую – таким образом наращивание буровой колонны выполняется до тех пор, пока не будет достигнут водоносный горизонт.

Чем глубже в грунте находится колонковая труба, тем более сильное давление оказывает на неё порода. Учтите, что в случае  поломки колонны внутри скважины достать из шахты её элементы будет очень проблематично. Чтобы избежать разрыва колонны необходимо постоянно контролировать надежность резьбовых соединений на предмет отсутствия люфтов.

Начало бурения скважины своими руками — применение бензобура

Главным достоинством, которое обеспечивает колонковая технология, является идеально ровная форма скважины. К недостаткам можно отнести большую трудоемкость процесса, так как вращать внутри грунта трубу намного сложнее, чем шнек.

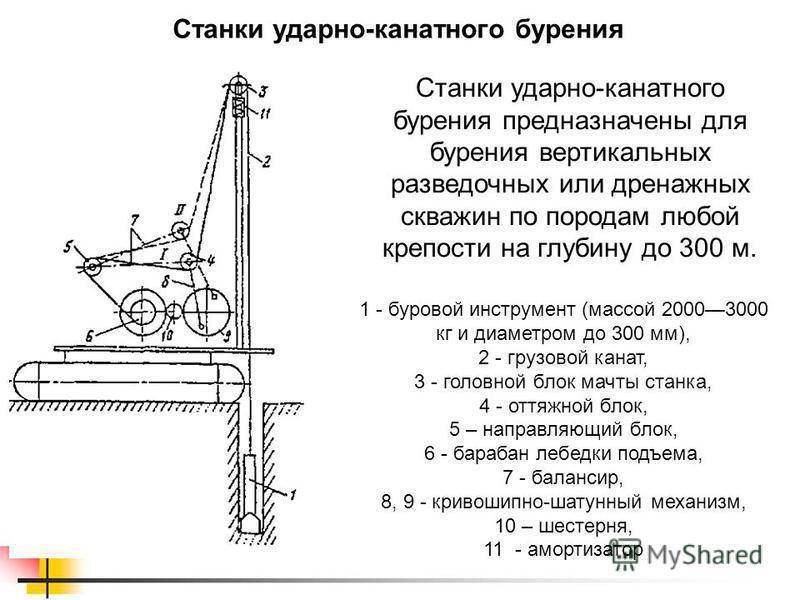

1.1 Ударно-канатный метод (желонирование)

Данная технология к классическому бурению имеет весьма косвенное отношение. Как и в колонковом методе, тут используется полая труба (материал, из которого она изготавливается, зависит от типа грунта: для мягких грунтов подойдет изделие из толстой стали, для твердой породы – тяжелая бетонная труба). На нижней части трубы находится режущее приспособление («клыки»), которые пробивают грунт и захватывают его внутрь цилиндра.

Желонка роняется в скважину с высоты 2 метра, для этого строится специальная тренога, к ней труба крепится с помощью троса,  с помощью которого в дальнейшем извлекается из скважины. Для очистки внутренней полости трубы от шлама (земли), в ней вырезается отверстие на расстоянии 50 см от нижнего края.

Для того чтобы почва лучше поддавалась «пробивке», в скважину заливается обычная вода, либо глиняная смесь, для размягчения грунта. По завершению бурения она вычерпывается с помощью специального ковша.

Для бурения скважины ударно-канатным способом, на практике, требуется как минимум 4 человека. Поскольку сама по себе желонка и так достаточно тяжелая конструкция, а её ещё необходимо вытягивать на поверхность полностью забитую землей, желонирование является очень сложным процессом, который требует затрат большого количества сил и энергии. Именно по этому, для самостоятельного бурения источника на воду лучше выбрать шнековый метод.

1.2 Бурение шнековым способом

Технология шнекового бурения является оптимальным вариантом для создания неглубоких скважин своими руками.  Название метод получил от вида оборудования, которое используется для разрушения грунта – шнека. Шнек является винтообразной конструкцией, которая ввинчивается в землю и при вынимании на поверхность забирает с собой разбуренную породу.

Самодельная буровая установка

Шнек состоит из двух основных элементов: штока – центральной оси, к которой крепятся лопасти, и самих лопастей – которые расположены по всей длине конструкции под определенным углом друг к другу.

Для облегчения бурения используется вода, которая заливается внутрь скважины для размягчения почвы.

Единственным недостатком бурения шнеком является то, что лопасти при извлечении конструкции на поверхность могут терять часть разрыхленного грунта, который придется повторно изымать из скважины. Несмотря на это, данная технология обладает одним ключевым достоинством, которое делает её предпочтительней вышеперечисленных методов: шнек, при небольших трудозатратах, обеспечивает максимальную эффективность бурения.

Инструкция по созданию малогабаритной ударно-канатной установки

Необходимые элементы:

• Под рукой вам понадобится иметь дрель, сварочный аппарат и болгарку, также лишними не будут более мелкие инструменты, включая отвертку, разводные ключи, молоток и подобное.
• В первую очередь, перед созданием буровой установки ударно-канатного бурения своими руками, необходимо обзавестись снарядом, вес которого должен быть не менее 80 килограмм. Он представляет из себя трубу, длина которой может колебаться от полутора до двух метров, также разниться и в диаметре. Для дачного участка подойдут и длиной от половины до одного метра. Диаметр подбирайте по трубе, которую будите потом использовать. Снаряд должен иметь надежное крепление к канату, так как достать потом из достаточной глубины отверстия будет практически невозможно. Нижний край должен быть с отверстием для грунта и с заостренным концом. Снаряд необходимо будет изготовить на фрезерном станке.
• Теперь необходимо подобрать достаточно мощный двигатель, который смог бы поднимать патрон. Необходимо учитывать землю, которую он будет вытаскивать, а такжетрения о стенки желоба.
• Необходимо подобрать ротор, который будет наматывать на себя канат. И это, не говоря уже о самом канате, который подбирается под длину, необходимую для бурения. Взять, естественно, лучше с запасом.
• Необходимо купить крепкий блок, через который будет проходить канат.
• Теперь необходимо купить металлический профиль или трубы, чтобы соорудить каркас. Обычно это тренога, высота которой должна быть больше на полтора метра, чем патрон. Исходя из этого и подбираете материал.

Чертех установки ударно-канатного бурения

Инструкция:

Необходимо начать с вытачивания патрона. Выбирается полая труба необходимого вам диаметра. Длина выбирается в пределах 0,5 – 1 метра. Далее проделывается отверстие для продевания каната. Необходимо вырезать три зуба на конце, чтобы снаряд легче вгрызался в землю. Можно также вырезать боковые отверстия, чтобы легче было извлекать грунт, однако они не должны быть слишком большими. Можно обойтись и без этого. Вес должен быть не меньше 50 килограмм, так как от этого будет зависеть качество бурения. Если надо, наварите груз, но так, чтобы это не мешало движению бура.
Теперь изготавливаем каркас. Он должен быть на полтора метра выше, чем патрон. Изготавливается в виде треноги. Таким образом можно избавиться от нежелательного пошатывания. Можно выполнить в виде пирамиды соединяя ноги, либо соединить только с одной стороны, чтобы установить двигатель. Помните, что данная конструкция должна выдержать вес и быть устойчивой.
Закрепите блок на вершину треноги так, чтобы канат удобно проходил через неё

Важно, чтобы он не перетирался.
Теперь можно закрепить и сам двигатель. Проделать предварительно отверстия в каркасе, закрепив его болтами

Закрепите и ротор. Можно вместо двигателя использовать обычную лебедку для удешевления конструкции.
Далее вам остается только установить треногу на нужное место и подвесить бур.

На видео процесс изготовления установки ударно-канатного бурения:

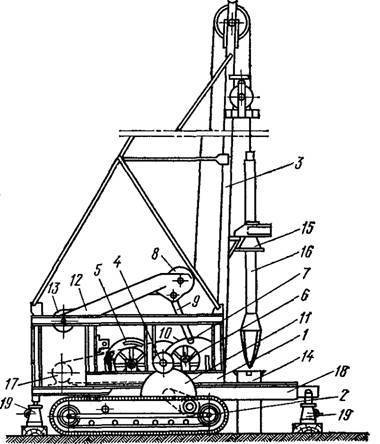

Простейшая МГБУ для ударно-канатного бурения

Для создания такой буровой установки понадобится сделать:

• разборную станину;
• ударный патрон («стакан»);
• желонку.

Чтобы облегчить бурильные работы, установку подключают к мотору редуктору, на барабан которого наматывается трос с закрепленным патроном или желонкой. Для эффективной работы понадобится патрон весом около 80 кг. С помощью желонки забой очищают от разрушенного грунта. Вполне эффективна желонка и на глинистых грунтах.

Главный рабочий элемент буровой установки такого типа — патрон или «стакан». Для его изготовления понадобится отрезок толстостенной трубы диаметром около 80-120 мм, чем тяжелее будет материал, тем лучше. Внизу обычно вырезают треугольные «зубы», которые разрыхляют грунт, но можно оставить эту часть патрона и ровной. Кроме того, нижнюю кромку «стакана» обычно затачивают. Сверху делают несколько отверстий, чтобы надежно закрепить канат. Длина патрона может варьироваться в пределах 1-2 метров.

Изготовить буровую установку для ударно-канатного бурения не сложно, понадобится достаточно тяжелая желонка (буровой инструмент), прочный канат, рама и лебедка с мотором, чтобы облегчить работу

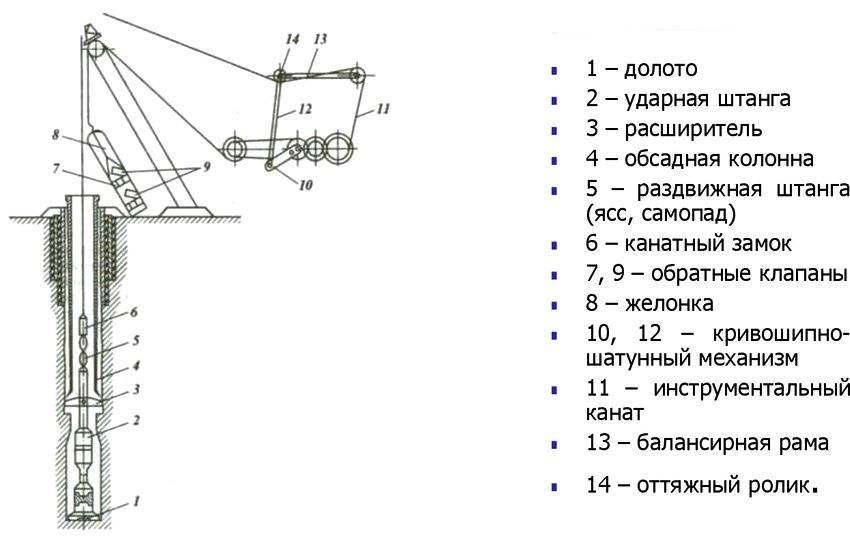

При ударно-канатном бурении для выемки грунта используется желонка. На фото самодельный вариант инструмента для ударно-канатного бурения, который позволяет разрыхлять и извлекать грунт

Перед началом работы рекомендуется с помощью бура сделать в грунте отверстие, в которое затем будет опускаться патрон. Диаметр этого отверстия должен быть лишь немного больше диаметра патрона.

Общие сведения о буровых установках

Состав конструкции

1. Ударная установка. Представляет собой каркас треугольной конструкции с прочным основанием, к которому крепится гибкий трос с байлером и стамеской. Подобные установки легко поставить и они будут надежно выполнять свою работу.
2. Винтовая установка. В оборудование включен буровой шнек для земляных работ в необходимом объеме без дополнительной промывки водой.
3. Роторные установки. Производственное оборудование, обеспечивающее гидравлическое бурение. Ручная роторная установка является самым доступным вариантом, в котором не используется электродвигатель, а все буровые работы выполняются вручную. Она компактна и подвижна, поэтому она легка в транспортировке и может быть использована в местах с трудными подъездными путями.

Преимущества самодельных буровых установок

Преимуществ у такого оборудования много:

• компактный размер и легкий вес;
• простота конструкции;
• высокая эффективность и универсальность;
• доступный транспорт, быстрый сбор и разбор;
• отсутствие негативного влияния на ландшафт местности, где разрабатывается скважина;
• подключение к стандартной сети или  любому независимому источнику питания;
• относительно небольшая цена устройств, сделанных своими руками;
• высокая ремонтопригодность.

Самостоятельное изготовление буровой установки

Виды буров: 1 – ложковый бур, 2 – змеевиковый бур, 3 – змеевик, 4 – буровое долото.

Приспособление для бурения может быть выполнено несколькими способами. Каждый из них имеет определенные характеристики. Помимо этого, делая выбор, следует учесть и некоторые особенности изготовления составляющих элементов. Бурильная установка какого вида является для вас наиболее оптимальным и выгодным вариантом, решать только вам. Главное при этом – не переоценить свои возможности, а также учесть основные характеристики грунта, бурение которого вам предстоит. Итак, буровые установки могут быть нескольких видов:

1. Устройство ложкового бура. Применение подобного бура наиболее уместно при бурении грунта, основой которого является глина и песок. Для изготовления подобного бурового приспособления своими руками существуют два варианта. Для каждого из них требуется ковшеобразный резец. Правую нижнюю часть ложки следует сделать в виде поперечного выступа. Левая часть представляет собой резец. Ложка изготавливается из прочной стальной трубы, имеющей подходящий диаметр.
2. Самостоятельное изготовление змеевикового бура. Его конструкцию можно сравнить с буравом по дереву. В большинстве случаев такие буровые приспособления применяются при бурении грунтов, состоящих из глины, а также для плотных суглинков. Бурение змеевиковым буром происходит по принципу действия штопора. При его вращении происходит постепенное извлечение грунта. Для того чтобы обеспечить лезвию максимальную прочность, его необходимо закалить. Резец должен напоминать хвост ласточки. Стоит отметить, что для бурения земли отлично подходят ледовые рыболовные буры.
3. Изготовление бурового долота своими руками. Такой вид буровой установки чаще всего применяют для того, чтобы пробурить твердые породы грунта. При этом следует соблюдать угол 110-130º. В том случае если грунт относится к мягким породам, угол должен быть от 30 до 70º. Форма долота может быть любой, в большинстве случаев это зависит от вида грунта, на котором предстоит пробурить буровую скважину.

Схема подключения фильтра и насоса.

Для этого вам потребуются цельные заготовки.

Во время изготовления долот требуется применение специально предназначенных закрытых печей, которые оснащены восстановительной атмосферой, кузнечнопрессовым тяжелым оборудованием, технологической оснасткой и т.д. Производство не допускает применение сварки, поскольку прочным такое долото не получится.

К основным элементам бурового устройства, сделанного своими руками, относятся:

1. Штанга, предназначенная для бурения грунта.
2. Лопастный бур.
3. Вертлюг.

Штанга и ее устройство

Штанга выполняет функцию вращения (ручным или механическим способом). За счет этого осуществляется передача вращения к самому буру. Через проходящий вдоль штанги шланг происходит подача бурового раствора.

Стандартной длиной штанги является 1-1,7 м. При желании длину бурильных установок можно увеличить. Для осуществления наращивания бура требуются специальные замки, имеющие прямоугольную резьбу.

Лопастный бур и принцип его устройства

Бурильные установки, предназначенные для бурения породы, в большинстве случаев оснащены парой лопастей.

Существует несколько видов буров:

1. Буры-желонки. Как правило, их применяют для того, чтобы пробурить буровую скважину в рыхлых, обломочных породах. Кроме того, они являются наиболее оптимальным вариантом для бурения увлажненных грунтов. Очень часто буры-желонки используют для чистки скважин, для работы с которыми применялось долото.
2. Устройство буровой вышки. Представлена она в виде треноги, наиболее оптимальная ее высота достигает 4,5-55 м. Центр является местом для установки канатного блока. При осуществлении ударного бурения применяется специальный балансир, который облегчает процесс работы. Таким образом происходит поднятие на определенную высоту инструмента вместе со штангами, после чего осуществляется его резкий сброс в место ударного бурения. Балансиром являются высокопрочные древесные брусья или доски (шестидесятки).

Каким образом устроен вертлюг?

Вертлюг является одним из наиболее важных элементов, составляющих буровую установку. Он выполняет функцию подачи раствора для бурения в специальный шланг, который проходит вдоль штанги. Если беспрекословно следовать рекомендациям специалистов, приобрести вертлюг лучше в специализированном магазине. Дело в том, что изготовление данного элемента требует максимально точной обработки, для осуществления которой домашних условий недостаточно.

Руководство по сборке самодельной буровой установки

Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со сварочным агрегатом, электродрелью и болгаркой.

Заранее подготовьте требуемые приспособления. Вам понадобится:

• инструмент для создания внешней дюймовой резьбы;
• болгарка;
• разводной ключ;
• оцинкованная труба на полдюйма, а также сгон аналогичного размера;
• сантехнический крест.

Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.

Первый шаг

Бурильная установка своими руками

Подготовьте отрезки трубы для изготовления основной части бурильного приспособления. Трубы нужно будет крепить в сгон и крест. Для этого подготовьте на концах отрезков двухсантиметровую резьбу.

К торцам нескольких отрезков приварите заостренные пластины из металла. Они будут выполнять функции наконечников.

Такая установка предполагает выполнение бурения с постоянной подачей воды, благодаря которой непосредственно обустройство углубления и удаление грунта будут происходить проще.

Бурильная установка своими руками

Для подачи воды подсоедините к любому отверстию крестовой заготовки водопроводный либо насосный шланг. Подключение выполняйте с применением подходящего переходника.

Второй шаг

Приступайте к подсоединению деталей конструкции к резьбовым соединениям. Подключите к нижнему концу вашей рабочей трубы отрезок заготовки с обустроенным наконечником. Соединение выполняйте с использованием сгона.

Непосредственно бурение будет осуществляться путем углубления заостренного наконечника с поворотом рабочей установки. Заготовки с наконечниками должны иметь разную длину. Сначала вы используете самое короткое приспособление. После того как будет готово примерно метровое углубление, замените короткий наконечник несколько более длинным.

Бурильная установка своими руками

Третий шаг

Соберите основу буровой конструкции из профиля квадратного сечения. В данном случае основа будет представлять собой стойку с опорными составляющими конструкции. Опоры соединяются с основной стойкой посредством переходной площадки при помощи сварки.

К квадратному профилю прикрепите платформу и мотор. Сам профиль фиксируйте к стойке так, чтобы он мог передвигаться по стойке. Габариты используемого профиля должны немного превышать размеры стойки.

Бурильная установка своими руками

При выборе электродвигателя обязательно обращайте внимание на показатель его мощности. Для обеспечения оптимальных условий бурения будет достаточно мотора мощностью в 0,5 лошадиной силы. Бурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими руками

Бурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими руками

Регулирование мощности выполняется при помощи редуктора. К валу редуктора нужно прикрепить фланец. К фланцу посредством болтов прикрепите еще один фланец. Между этими двумя фланцами должна находиться шайба из резины. Благодаря резиновой прокладке будут сглаживаться ударные нагрузки, появляющиеся при прохождении разных типов почвы.

Четвертый шаг

Подключите воду. Жидкость должна безостановочно подаваться к главному рабочему инструменту посредством бура. Без грамотно организованной подачи воды качество работы оборудования будет снижаться.

Решить упомянутую выше задачу можно путем установки ниже фланцев специального приспособления, изготовленного из стальной трубы. Подготовьте в отрезке трубы 2 отверстия с некоторым сдвигом в отношении друг другу.

Далее вам нужно сделать с обеих торцевых сторон трубы проточку для обустройства шариковых подшипников. Также вы должны подготовить дюймовую резьбу. Одним концом труба подключается к фланцу, а на другой ее конец будут установлены рабочие элементы.

В целях создания дополнительной влагоизоляции созданного приспособления поместите его в специальный тройник из полипропилена. Подключите к середине этого тройника переходник для подсоединения шланга водоснабжения.
