Как соединить провода в распределительной коробке

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

https://youtube.com/watch?v=pCCV7mVROjo

Назначение телефонной коробки

Телефонная распределительная коробка – это защищённое металлическое или пластмассовое приспособление, которое предназначено для соединения абонентских линий с главной распределительной сетью. Кроме того, телефонная коробка защищает элементы соединения от внешнего воздействия. Это устройство может устанавливаться на разные плоскости: ниша, стена и т.д. А также её можно установить на улице и внутри здания.

Существует 2 типа телефонных коробок:

• Модернизованная
• Пластиковая

Модернизованное устройство используется для установки соединения линий связи в помещении, а пластиковые – используются в местах с высоким напряжением. Пластиковые втулки и зажимы обеспечивают надёжное соединение внутри коробки. А некоторые модели имеют приспособление для защиты от грозы. Главная составляющая кабельного устройства – плинты, которые закреплены внутри коробки с помощью специальных установочных хомутов. Коробка достаточно вместительная (150 пар) и защищена замками и другими устройствами.

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.
Достоинства:

• невысокая стоимость;
• надежное соединение;
• возможность соединения алюминиевых жил с медными.

Недостатки:

• Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
• Они позволяют соединить только два проводка между собой.
• Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
• Пайка способна обеспечить более надежное соединение.

connects wires by a clip

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительных коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников

Также важно отсутствие характерного запаха перегретой или горелой изоляции

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электрокабелей максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Материалы взяты с источника: first-apartment.ru

Почему используют распределительную коробку

Соединение проводки в распределительной коробке Бывают случаи, когда при монтаже электропроводки пренебрегают установкой подобных распределителей, считая, что это просто пустая трата времени, так как коробку нужно сначала установить, потом сделать подводку к ней, что приведет к дополнительным трудностям. Проще ведь просто сделать скрутку, заизолировать и банально заштукатурить стену. Но вот тут нужно немного подумать наперед, так как в таком случае упускаются важные моменты:

• Нет свободного доступа к проводам. К примеру, если у вас в комнате не работает розетка или пропал свет, и после проверки выяснилось, что проблема заключается в отсутствии напряжения. Как произвести проверку? Полностью убирать отделку? Срывать обои, штукатурку чтобы добраться до скрутки? Это испортит ваш ремонт.
• Если вы захотите установить дополнительную розетку. Не всегда удобно подключать ее, прокладывая провода от ранее установленной розетки. Благодаря распределительной коробке вы спокойно можете сделать новые подключения.
• Нормативный документ ПУЭ говорит о том, что «места соединений и ответвлений должны быть доступны для осмотра и ремонта», поэтому пренебрегать установкой подобного распределителя нельзя.
• Отсутствие таких распределителей противоречит нормам пожарной безопасности.

Как видно, распределительный короб играет важную роль. Но ее установка – это только начало. Остается соединить в ней все провода. Как лучше это сделать? Давайте рассмотрим некоторые способы.

Техника безопасности при проведении работ в земле и воде

Советы по соблюдению требований техники безопасности при укладке проводки вне дома:

1. Для обеспечения изоляции проводки, расположенной в сыром грунте или под водой, используют усадочные трубки с нанесенной клеевой подложкой. При нагреве мастика плавится и заполняет щели, для повышения герметичности рекомендуется установить несколько трубок с перекрытием кромок. Для обеспечения максимальной защиты следует использовать кабель с монолитной изоляцией, выводя соединения в сухие точки.
2. При монтаже провода в грунте и использовании распределительной коробки с герметичными вводами следует соединить жилы колодками, а затем заполнить полость силиконовым герметиком. После полимеризации состава установить крышку, провести кабель с коробкой через пластиковую трубу. Внешняя оболочка защитит изоляцию от повреждений грызунами, повысит стойкость электропроводки к сезонному пучению грунта.
3. Для соединения проводки, расположенной под водой, можно использовать муфты с заливкой компаундом. После стыковки жил и монтажа уплотнительных колец в полость заливают состав на полиуретановой основе, который при застывании обеспечивает защиту проводки от влаги и механических повреждений. Альтернативная методика предусматривает использование ленты ЛЭТСАР, которая затвердевает и герметизирует стык.

Назначение распределительных коробок

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

Согласно ПУЭ, соединение проводов скруткой в распределительной коробке может использоваться только временно, при тестировании сети. Для постоянного использования она запрещена. Ведь провода на этом участке будут перегреваться, что может привести к пожару.

Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Соединяем провода в коробке

Существует несколько способов, с помощью которых в распределительных коробках можно выполнять соединения проводников. Отметим, что есть простые и сложные способы, однако при правильном исполнении все варианты обеспечат надежность электропроводки.

Способ №1. Метод скрутки

Считается, что метод скрутки используют любители. В то же время, это один из самых надежных и проверенных вариантов. ПУЭ не рекомендуют использовать скрутку, так как контакт между проводами – ненадежный. В результате проводники могут перегреться, помещению угрожает пожар. Однако скрутку можно использовать как временную меру, например, при тестировании собранной схемы.

Промокоды со скидками на светильники

Специалисты утверждают, что даже для при временном соединении проводов все работы нужно выполнять по правилам. Стоить отметить, что независимо от количества жил в проводнике, методы скрутки – примерно одинаковые. Тем не менее, есть некоторые отличия. Если соединяются многожильные провода, то стоит придерживаться следующих правил:

— раскручиваем каждый проводник на 2 сантиметра (по жилам);

— выполняется соединение до стыка не раскрученных жил;

— в конечном итоге скрутка затягивается с помощью плоскогубцев, пассатижей;

— оголенные электрические провода закрываются изоляционной лентой или термоусадочной трубкой.

Способ №2. Монтажные колпачки — СИЗы

Необходимо снять изоляцию с провода на 2 сантиметра, слегка скрутить жилы. Когда будет одет колпачок, его нужно провернуть с силой. На этом соединение можно считать готовым.

Перед тем, как проводить соединение, нужно подсчитать количество проводов. На основе полученных данных (по сечению) подбирается определенный тип колпачков. Преимущества скрутки с помощью пластиковых колпачков заключатся в том, что не нужно тратить много времени, как при обычной скрутке. Кроме того, соединение получается компактным.

Способ №3. Соединение проводников пайкой

Если в хозяйстве имеется паяльник, и вы умеете работать с ним, то провода можно соединять с помощью пайки. Перед тем, как соединить жилы, их нужно залудить. Флюс паяльный или канифоль наносится на проводник. Далее нагретое жало паяльника погружается в канифоль, проводят несколько раз по проводу. Должен появиться рыжеватый налет.

Способ №4. Сварка жил

С помощью инверторного сварочного аппарата можно соединять провода. Сварка используется поверх скрутки. На инверторе нужно установить параметры сварочного тока. Существуют определенные нормативы для разных соединений:

Если проводник – медный, то для сварки применяется графитовый электрод. На верхнюю часть полученной скрутки подключается заземление от сварочного аппарата. Снизу скрутки подносится электрод, разжигается дуга. Электрод прикладывается к скрутке на пару секунд. Через некоторое время соединение остынет, потом его можно изолировать.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Что такое скрутка провода и чем она опасна

Несколько десятилетий назад, когда нагрузки на электрическую проводку не были такими большими, подобное соединение пользовалось популярностью. Причем опытные мастера учили меня, тогда еще молодого электрика, предварительно хорошо зачищать металл жилы, скручивать их плотно, обжимать пассатижами.

Длина такой скрутки должна была создаваться длиной порядка 10 см для обеспечения хорошего электрического контакта, как показано на самой нижнем примере. А все что выше — они бы забраковали, несмотря на красоту.

Внутри закрытых сухих помещений такие скрутки работали годами и десятилетиями. Однако многие электрики нарушали технологию и создавали не качественный контакт.

К тому же в условиях влажной среды металл окисляется. Электрическое сопротивление его переходного поверхностного слоя ухудшается. Это ведет к повышенному нагреву жил, преждевременному повреждению изоляции.

Поэтому современными правилами, в частности ПУЭ (пункт 2.1.21.), простая скрутка проводов запрещена, как бы красиво и надежно она не была сделана.

Особую опасность составляют скрутки алюминиевых проводов, а также жил из разных металлов — меди и алюминия.

Сказывается здесь высокая пластичность мягкого алюминия и его высокая способность создавать под воздействием кислорода воздуха внешний слой оксидов, защищающий внутреннюю структуру металла. Эта пленка снижает проводимость.

При протекании токов с повышенными нагрузками алюминий, имеющий высокий коэффициент линейного расширения, нагревается, увеличивая свой объем. После охлаждения он сжимается, нарушая плотность соединения.

Каждый цикл нагрева и охлаждения ухудшает электрические характеристики скрутки. К тому же медь с алюминием работают как гальваническая пара, а это дополнительные химические реакции с образованием поверхностных окислов.

Моя рекомендация: везде, где встречаете простую скрутку, избавляйтесь от нее. Усиливайте ее пайкой, сваркой, обжимом или иным другим разрешенным способом.

Существующие способы

Наиболее популярными и эффективными считаются следующие варианты соединения:

• использование клеммных колодок;
• установка пружинных клемм (wago);
• фиксация СИЗами (пластиковыми колпачками);
• опрессовка гильзами;
• пайка;
• скрутка;
• установка «орехов»;
• использование болтов.

Рассмотрим сущность, преимущества и недостатки каждого из способов!

Можете наглядно увидеть способы соединения проводов, которые продемонстрировал один из авторов сайта Сам Электрик:

Использование клеммных колодок

Клеммные колодки представляют собой пластиковые изделия, внутри которых находится латунная втулка, имеющая закручиваемые винтики с обеих сторон.

Для того, чтобы соединить два провода между собой с помощью клеммной колодки, необходимо с каждой стороны вставить по концу изделия и хорошенько затянуть их винтами (с усилием). Такой способ соединения чаще всего используется в распределительных коробках, а также при установке люстры, выключателей и розеток.

Обращаем Ваше внимание на то, что клеммные колодки бывают с различным входным отверстием, подходящим для определенного сечения жилы

• Очень часто клеммные колодки имеют плохое качество, что чревато поломкой соединителя при установке.
• Возможность объединения только двух проводников между собой.
• Клеммными колодками не рекомендуется затягивать алюминиевые и медные многопроволочные жилы. Это связано с высокой хрупкостью алюминия и тонкостью жил многожильного провода: при затягивании винтов контакты могут повредиться.
• При использовании пайки надежность будет значительно выше.
• Гибкие многопроволочные жилы для соединения в винтовых клеммниках любой конструкции (в том числе и автоматических выключателей, розеток и пр.) обжимают наконечниками типа НШВИ и подобными.

Пружинные клеммы

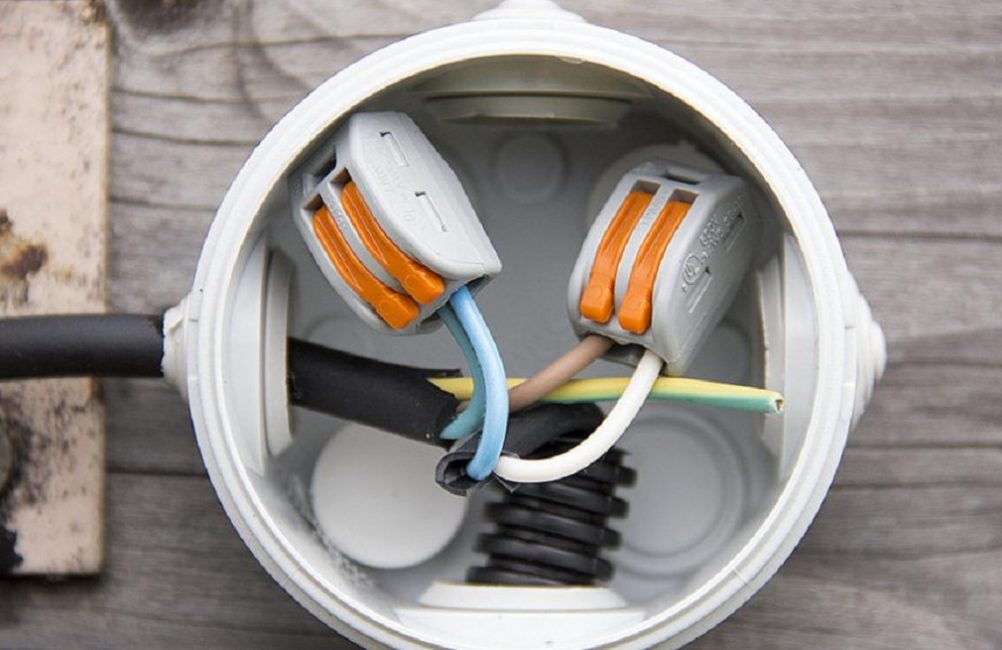

Пружинные клеммы wago появились на рынке относительно недавно и бесспорно стали наиболее эффективными и безопасными соединителями.

Отличие клеммных колодок ваго от обычных клеммников заключается в том, что для соединения электрических проводов используется специальный механизм, а не винт

Данный механизм рычажного типа позволяет осторожно зафиксировать изделие, не повредив его. Для того, чтобы самостоятельно осуществить скрепление вагами, необходимо зачистить изоляцию и вставить жилы в отверстие

• в зависимости от модели клеммника допускается соединение медных и алюминиевых жил, а также защита алюминия от окислов с помощью кварцевазелиновой пасты.;
• возможность соединения нескольких жил одновременно (более двух);
• зажимы wago позволяют без повреждений зафиксировать тонкий многожильный провод;
• клеммные колодки очень компактные;
• работа не занимает много времени;
• хорошее качество скрепления;
• клеммная колодка ваго имеет специальное отверстие, позволяющее контролировать работу электросети с помощью индикаторной отвертки.

Разновидности и особенности распределительных коробок

В зависимости от условий (толщина стен, этап ремонта), можно использовать коробки двух типов:

• внутренние, для которых в стене фрезой высверливается отверстие нужного диаметра и глубины,
• наружные, которые крепятся поверх стены.

Конечно, с точки зрения дизайна предпочтительнее первый вариант, тем более что крышку такой распределительной коробки можно спрятать за отделочными материалами. Главное предварительно составить схему электрики в доме, чтобы потом, в случае ремонта проводки, не искать ключевые узлы. У наружных коробок, которые, конечно, трудно будет спрятать или замаскировать, есть свое преимущество: в случае неполадок вам не придется портить финишное покрытие стен. По форме, размеру и материалу распределительные коробки также весьма разнообразны.

Монтирование распределительной коробки

С формой и размером обычно определяются в зависимости от сделанных строителями отверстий, или по имеющимся в наличие фрезам или коронкам, которыми эти отверстия будут делать.  Главное, чтобы размер соответствовал количеству проводов, которые предполагается соединять. Это напрямую влияет и на удобство, и на качество работы. Материал большой роли не играет, все представленные на рынке варианты долговечны, и выбор обусловлен в первую очередь личными предпочтениями и финансовыми возможностями. Единственный важный момент – если вы использовали гофрошланг, покупайте коробки, в которых предусмотрено его подсоединение.

Почему не стоит пренебрегать распределительными коробками?

1. Они облегчают ремонт электропроводки, помогают найти поврежденный участок и заменить его.
2. Чаще всего соединения проводов становятся слабыми местами системы и периодически выходят из строя. В коробке их легче осмотреть еще на этапе профилактики.
3. С точки зрения пожарной безопасности коробки существенно повышают устойчивость дома перед огнем.
4. Экономят время и деньги, поскольку без них кабель придется тянуть от электрощитка к каждой розетке. Кстати, как разобраться в многочисленных брендах розеток, можно прочесть в статье на нашем сайте со ссылке.

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение

Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа. Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал — гильзы

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал — гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

Расключение методом опрессовки

В этом случае надежность соединения проводов в распределительной коробке обеспечивается с помощью гильз, сделанных из того же металла, что и жилы, — алюминия или меди. Для выполнения работы вам также потребуются специальные пресс-клещи, изображенные на фото.

Теперь о том, как соединять электропровода в коробке данным способом:

1. Выполните оконцевание и скрутку проводов, как это описано выше.
2. Наденьте на скрученные концы гильзу (она должна быть подобрана по диаметру и надеваться плотно).
3. Сделайте опрессовку гильзы клещами в двух местах.
4. Если установка распредкоробок происходит на улице, то соединение изолируется термоусадкой, обеспечивающей герметичность. В помещениях можно использовать изоленту ПВХ.

Этот вариант стыковки имеет те же плюсы и минусы, что и сварка: можно соединять проводку разного сечения и количества жил, но подключить контакты из разнородных металлов нельзя.
