Что такое обратный клапан на воду, виды, устройство, где ставить

Советы специалистов

Чтобы избежать ошибок при монтаже и дальнейших неприятностей, рекомендуется ознакомиться с советами специалистов:

Следует обратить внимание на стрелку, указанную на корпусе клапана. Направление этой стрелки должно совпадать с направлением тока жидкости в трубопроводе.
Устройство необходимо устанавливать в таких местах, куда есть легкий доступ

Это делается для того, чтобы в будущем можно было проводить технические осмотры изделия или ремонтные работы.
Прежде чем приступить к монтажу, необходимо проверить устройство на герметичность.
Стальные и латунные приборы отличаются продолжительным сроком службы, так как они проявляют высокую стойкость к высоким давлениям и коррозии. Поэтому для водопроводных труб рекомендуется приобретать устройства из этих материалов.
Если в доме используется отопление автономного типа, то клапан следует установить в обратном трубопроводе на выходе из отопительного прибора.

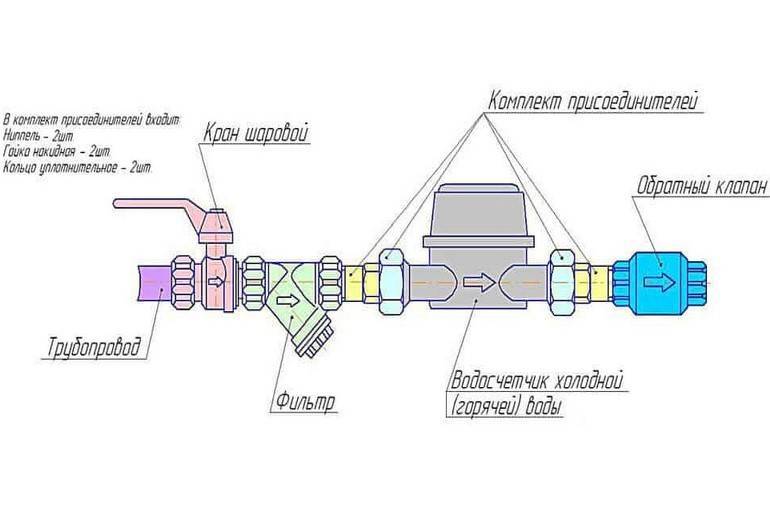

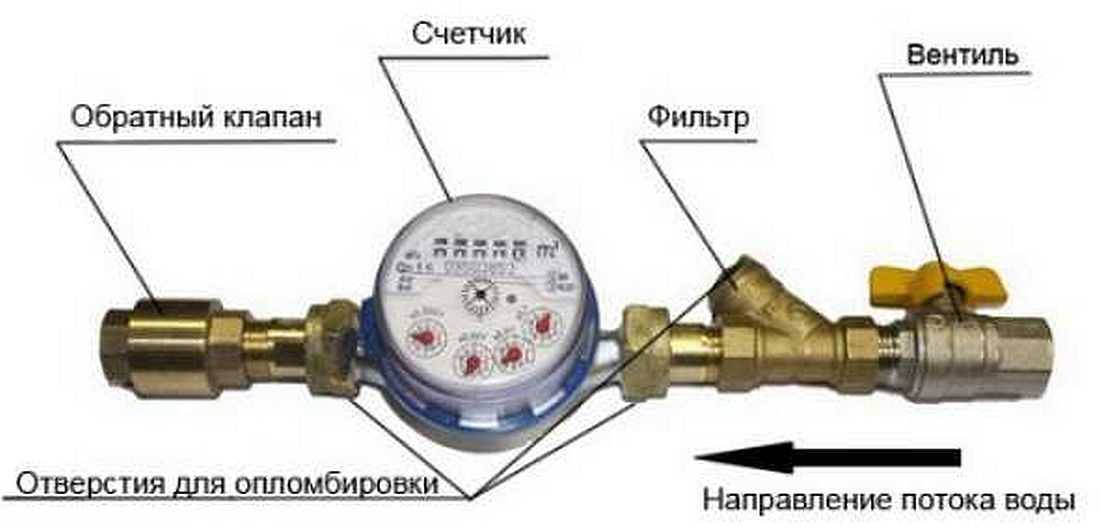

Клапан следует монтировать после приборов учета, чтобы обратный поток воды не искажал их показания.
Если пластиковое устройство предусмотрено для монтажа в систему из чугунных труб, то необходимо поставить переходник из чугуна в пластик.

https://youtube.com/watch?v=vIT81Ujbsrk

Клапан, грамотно установленный в систему водоснабжения или отопления, поможет избежать многих неприятностей. Чтобы она функционировала долго и корректно, необходимо следовать советам специалистов и соблюдать правила монтажа, указанные в инструкции.

Советы по выбору

Несведущий домовладелец, решивший в поисках трехходового клапана полистать каталог любой известной фирмы, может растеряться от количества и разнообразия предлагаемых изделий. Чтобы помочь вам выбрать нужный вентиль из широкого ассортимента, мы дадим несколько рекомендаций и начнем с перечня брендов, чьи каталоги вообще стоит открывать. Вот список известных фирм, чьи изделия заслуживают доверия:

Danfoss (Дания);
Herz Armaturen (Австрия);
Honeywell (США);
Icma (Италия);
Esbe (Швеция);
Caleffi (Италия).

3-ходовой термоклапан изобретен не вчера. На фото — изделие компании ESBE образца 1935 года

Теперь основной блок рекомендаций:

Для защиты твердотопливного котла от конденсата можно выбрать 2 вида трехходовых клапанов – с фиксированной настройкой и термоголовкой с выносным датчиком. Второй вариант обойдется дороже на 20—30% и не всегда оправдан, поскольку изменение температуры обратки здесь излишне. Приобретайте регулятор с внутренним термостатом, настроенным на температуру 50 либо 55 °С.
Чтобы управлять нагревом отдельных ветвей и контуров теплых полов, однозначно нужен 3-ходовой клапан с выносным датчиком и термостатической головкой. Колба датчика устанавливается на тот коллектор или трубопровод, чью температуру необходимо контролировать.
Шаровые (они же поворотные) регуляторы действуют в паре с электроприводом либо выставляются вручную. Если вы не хотите усложнять схему и зависеть от электричества, выбирайте подходящее по характеристикам изделие среди седельных клапанов, работающих от термоголовок.
Самый «ходовой» материал корпуса – латунь или бронза. Нержавеющие элементы стоят дороже, а чугунное литье боится температурного шока и обладает приличной массой.
В схемах с одинаковым успехом применяются как смесительные, так и разделительные трехходовые краны. Но если вы не являетесь специалистом в области отопления и собираете систему своими руками, то лучше возьмите клапан – смеситель. С ним проще разобраться и правильно поставить, о чем подробно расскажет эксперт в своем видеосюжете:

Watch this video on YouTube

3 Установка на насосной станции – выбор места

Пружина механизма не достаточно упругая, иначе он бы полностью блокировал водный поток. Эта особенность способствует накапливанию различных грязевых отложений на стенках. Засорения со временем вызывают сбои в работе во всей системе. Поэтому правильный монтаж обратных клапанов очень важен.

Установка обратных клапанов, используемых для насосных станций, довольно простая. Сложнее выбрать правильное место и модель. Она зависит от типа помпы, совместно с которой будет работать. Можно купить агрегат со встроенным запорным устройством. Производители располагают их на входных и выходных магистралях. В любом случае перед покупкой следует поинтересоваться, имеет ли конструкция запорные клапаны. Если это предусмотрено, то устанавливать еще не нужно: это не только лишне, но и вредно. Возрастает напор в системе, снижается пропускная способность.

Если в колодце или скважине используется погружной вакуумный насос, обратный клапан монтируют перед гидроаккумулятором. Лучшие конструкции – имеющие шарик или золотник подъемного типа. Для насосных станций, расположенных на поверхности, обязательным является донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Некоторые производители указывают определенную модель, но, как правило, годятся устройства любого типа.

Вариант сборки

Определяющее значение при выборе модели имеет диаметр труб (обязательный размер всасывающей – не менее 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, используя имеющуюся резьбу или фитинги. Необходимо обеспечить очень высокую герметичность – малейший подсос воздуха приводит к неработоспособности. Применяют уплотнительную ФУМ-ленту. Обязательно располагают по стрелке, указывающей направление водного потока, чтобы устройство открывалось при закачивании жидкости.

Установка обратного клапана своими руками выполняется в такой последовательности:

1. Выбирают модель и проверяют ее работоспособность. Для этого достаточно подуть ртом с обеих сторон: в одном случае затвор открывается, в другом не пропускает воздух.

2. Определяют правильное направление установки. Его указывает стрелка на корпусе.

3. Накручивают клапан на резьбу, предварительно подмотав ФУМ-ленту. В насосной станции имеется вмонтированный переходник, для всасывающей трубы его следует приобрести.

4. Подтягивают крепление газовым ключом

Важно не переусердствовать – встречаются изделия не очень крепкие. В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме

Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него

В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него.

Место монтажа – погружная труба

Донный клапан рекомендуется устанавливать вместе с фильтром, который очищает воду от песка, предохраняя внутренние части от преждевременного износа. Лучше сразу купить устройство с сеткой. У некоторых моделей она снимается, что позволяет при необходимости произвести замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный запорный элемент. Самая простая для установки трубная арматура, которая использует межфланцевое соединение. В частном доме применяют преимущественно недорогие приборы с креплением на муфте.

Опубликовано 02.06.2020 Обновлено 23.02.2022 Пользователем admin

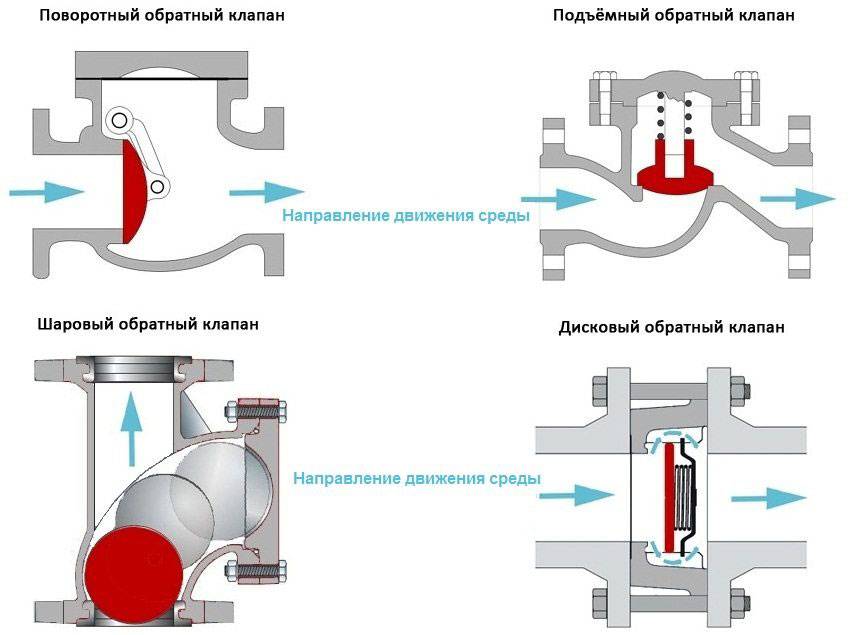

Разновидности обратных клапанов

В зависимости от типа запорного элемента, все обратные клапаны разделяются на несколько категорий:

Шаровые. Запорный элемент представляет собой пластиковый или металлический шар, подпираемый сверху пружиной. Под действием напора жидкости пружина сжимается, приподнимая шар и пропуская жидкость в канал.
Поворотные. Затвор выполнен в виде откидывающейся створки. Она открывается в процессе движения потока жидкости и закрывается при его ослаблении или остановке. Часто применяются в металлических трубопроводных сетях, берущих воду из колодца или скважины, поскольку отличаются малой чувствительностью к загрязнению среды.
Дисковые. Проходимость трубопровода регулируется стальным диском, способным проворачиваться вокруг своей оси. В быту их применение оправдано в сетях из металлопластика, где загрязнение рабочей среды минимально.
Подъёмные. В клапанах такого типа затвор может передвигаться вверх или вниз под действием пружины. Сжимание и разжимание пружины происходит под давлением напора воды. Может располагаться только на горизонтальных отрезках трубопровода, причём ось клапана должна быть ориентирована строго в вертикальном направлении. Преимущество такого типа клапана – возможность его ремонта без демонтажа из системы.

По способу присоединения обратного клапана к трубопроводу различают следующие виды устройств:

Межфланцевые. Монтируются между двух фланцев, расположенных на соседних концах трубопровода. Сам клапан при этом не имеет крепёжных элементов. Фиксируются болтовыми соединениями.
Фланцевые. Оснащаются специальными соединительными элементами с уплотнительными прокладками. Как и межфланцевые, чаще находят применение на больших магистральных сетях.
Муфтовые с резьбой. Чаще применяются в трубопроводных сетях малых диаметров. Закрепляются при помощи резьбы, имеющейся на внешней или внутренней поверхности муфт.
С креплением под сварку. Монтаж таких клапанов производится посредством сварки. Соединение получается неразборным, поэтому запорные элементы такого типа используется достаточно редко, преимущественно для сетей с агрессивными рабочими средами.

Помимо этого, обратные клапаны могут быть сделаны из стали, чугуна, латуни, полипропилена и т.п. При этом составные части детали могут производиться из разных материалов. К примеру, корпус из нержавейки или латуни, пластиковый затвор и стальная пружина.

Чугунные изделия в быту встречаются редко, по причине подверженности коррозии и постепенному накоплению отложений. Их основная область применения – магистральные трубопроводы. Устройства из нержавейки почти полностью лишены подобных недостатков, но имеют достаточно высокую стоимость.

Полипропиленовые изделия предназначены для установки в трубопроводных сетях, смонтированных из того же материала. Монтаж производится методом полифузионной сварки.

Устройство и принцип работы

Назначение этой детали простое – уберечь систему от сбоев в подаче воды. Обратный клапан для насосной станции автоматически отключает определенный участок трубопровода при возникновении критических ситуаций. Он не позволяет воде попасть туда, куда не нужно.

Устройство обратного клапана насосной станции

Все технические характеристики элемента указаны в его техническом паспорте. Это поможет выбрать правильный клапан при его замене. Как же устроен обратный клапан?

Итак, материалом для отливания данной детали служит латунь. Именно этот сплав обладает необходимой устойчивостью к растворенным в воде солям, минералам и кислотам. Снаружи деталь покрывают гальваническим покрытием. Другие же элементы отливают из сплава меди и цинка, или же из специального полимерного состава. Все прокладки выполняются из резины или силикона. Что касается пружины, то она изготовлена из нержавеющего металла.

Внешний вид

Вот все основные элементы обратного клапана:

Основной корпус. Он состоит из муфтового соединения с резьбой и камерой для золотника.
Подвижный золотник или рабочий орган. Деталь эта состоит из штока, двух тарелок золотника и гибкой прокладки.
Исполнительная часть – пружина.

Балансировочный

Любая СО требует гидравлической регулировки, другими словами — балансировки. Выполняется она различными способами: правильно подобранным диаметром труб, шайбами, с разным проходным сечением и пр. Наиболее эффективным и в то же время простым элементом настройки работы СО считается балансировочный клапан для системы отопления.

Назначение данного устройства в том, чтобы на каждое ответвление, контур и радиатор поддавался необходимый объем теплоносителя и количество тепла.

Клапан представляет собой обычный вентиль, но с установленными в его латунный корпус двумя штуцерами, которые дают возможность подключения измерительного оборудования (манометров) или капиллярной трубки в составе с автоматическим регулятором давления.

Принцип работы балансировочного клапана для системы отопления заключается в следующем: Оборотами регулировочной рукоятки необходимо добиться строго определенного расхода теплоносителя. Делается это замерами давления на каждом штуцере, после чего по диаграмме (обычно прилагаемой производителем к устройству) определяется количество поворотов регулировочной рукоятки для достижения нужного расхода воды на каждый контур СО. На контуры с количеством радиаторов до 5 шт устанавливают ручные балансировочные регуляторы. На ветки с большим количеством отопительных приборов – автоматические.

Как самостоятельно изготовить обратный клапан

Такая возможность есть, так как устройство элементарного клапана простое в исполнении, а в продаже имеется все необходимое для этого. Стандартная муфта с наружной резьбой послужит в качестве седла. Корпус изготавливается из тройника с внутренней резьбой. Жесткость пружины установить сложно, но опытным путем ее можно подобрать.

Диаметр металлического шара должен быть немного меньше, чем внутренний диаметр тройника. Это обеспечит ему свободный ход. Крышкой послужит пробка, изготовленная из сантехнической резьбовой заглушки. Сразу нужно позаботиться, чтобы в наличии имелась лента ФУМ для герметизации резьбовых соединений.

Процедура изготовления усложнена только тем, что потребуется специальный инструмент. Прикручивать элементы воедино нужно ключами, газовым, в том числе. Помимо набора ключей понадобится ножовка по металлу, тиски, рулетка и инструмент для нарезания резьб, как внутренних, так и внешних. Если все это есть, изготовить обратный клапан сможет каждый.

Пошаговая инструкция выглядит следующим образом:

Муфта, служащая седлом вкручивается в боковое ответвление тройника

При этом важно утопить ее настолько, чтобы муфта перекрывала основной канал на 2-3 мм. Это не позволит шару произвольно перемещаться.
В рабочую камеру вкладывается металлический шар

Его можно взять от старого подшипника. Затем закладывается пружина.
Второй боковой патрубок закручивается, а соединение герметизируется. Устанавливается пробка, которая служит упором для пружины.

Главное, правильно подобрать пружину. Она должна иметь меньший диаметр, чем отверстие в тройнике и меньше шара. Но при этом при сжатии она не должна изгибаться, складываться относительно продольной оси. Требуемая жесткость определяется опытным путем после соответствующих замеров давления и пропускной способности.

Из какого материала должен быть изготовлен клапан

Выбирая клапаны, важно знать, из какого материала он был изготовлен и какие у каждого варианта имеются преимущества:

Чугунные. Крайне редко применяются в бытовых системах. В основном применяются на промышленных предприятиях. Такой, казалось бы, прочный сплав, как чугун, в воде очень подвержен образованию известковых отложений, из-за чего может поломаться и ограничить доступ воды.
Латунные. Идеальный вариант для домашних систем водоснабжения. Латунь не подвержена коррозии, не накапливает известковые отложения, а также не окисляется. Срок службы деталей из этого сплава достаточно долгий.
Из нержавеющей стали. Такие детали имеют самую высокую стоимость среди остальных. И это неудивительно – ведь нержавейка обладает невероятной прочностью и устойчивостью к коррозии. Если есть возможность, лучше всего покупать именно такие клапаны, ведь срок их службы измеряется годами.

Внимательно прочитайте на упаковке, какие еще материалы использованы при изготовлении детали. Например, под латунным корпусом может скрываться пластмассовая пружина. Если вы ограничены в средствах, оптимальным вариантом может стать клапан на насосной станции из латуни. Достаточно долгий срок службы и разумная цена – вот основные плюсы такой детали.

Где правильно устанавливать обратный клапан

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

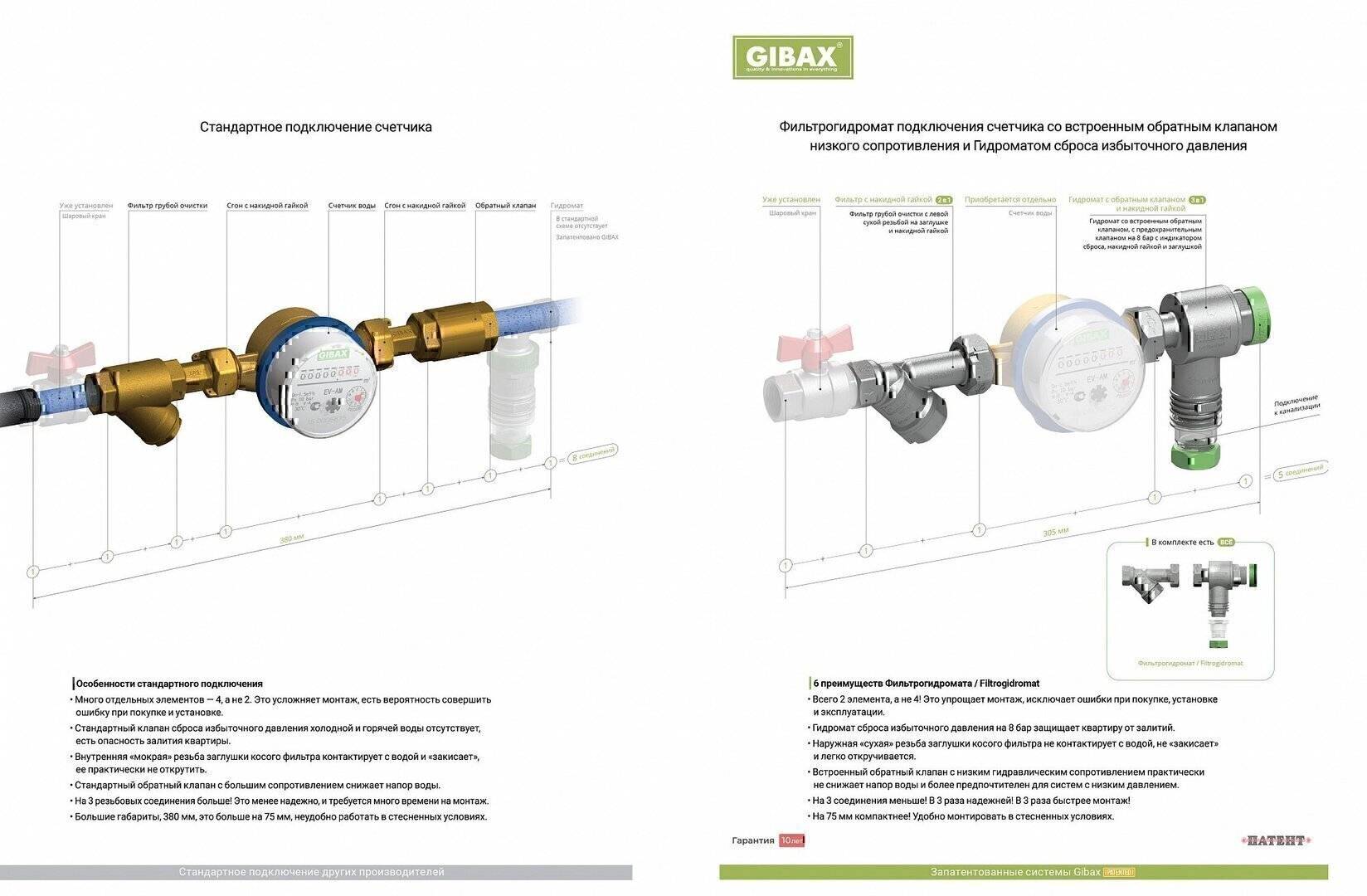

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

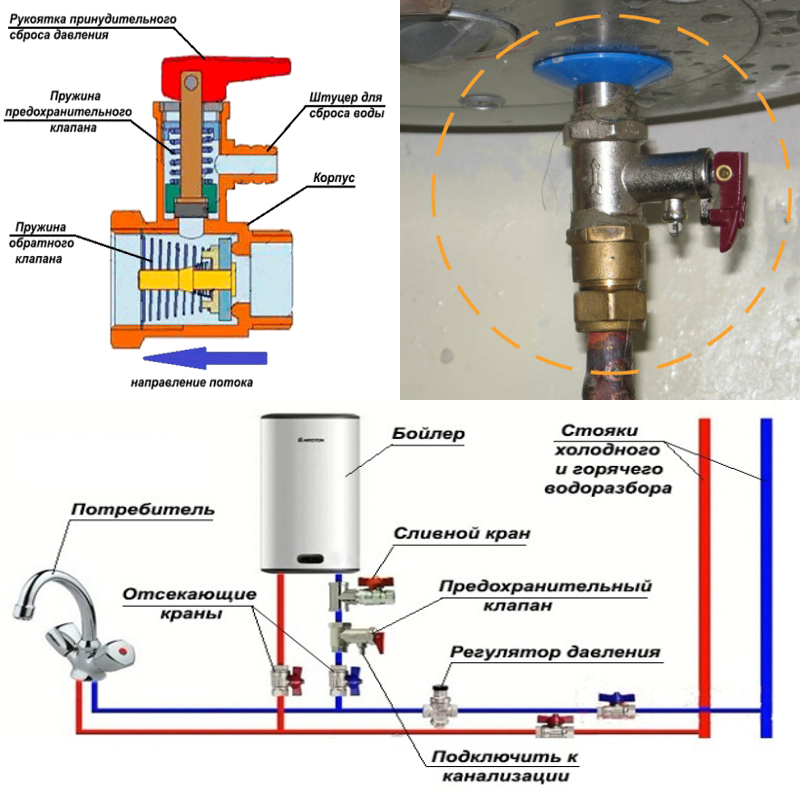

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Правила установки обратного клапана для канализации

Сборочный цикл состоит из следующих этапов:

Вначале выбирается место под установку. Для канализации это обычно участок трубы после унитаза, смесителя, стиральной машины или раковины для слива;
Если монтаж предполагается в горизонтальном направлении, то необходимо как можно более точно выровнять участки, которые будут располагаться до и после;
Подготовить участок к сборке, для чего раструбы всех труб расположить так, чтобы они размещались противоположно току жидкости в трубе;
Установить резиновые уплотнители, перед этим рекомендуется обработать торцы герметиком;
Надёжно закрепить установленный узел на простенке или на полу помещения.

Постепенно открывая запорный вентиль, контролировать стабильность потока жидкости. При наличии даже малейших вибраций проверить надёжность фиксации узла, и, при необходимости, усилить схему его крепления.

Конструкция и принцип работы обратного клапана

Конструктивно деталь состоит из двух цилиндров, перпендикулярно расположенных друг к другу и соединенных таким образом, что формируется единая полость. Один из цилиндров имеет резьбу и используется для монтажа клапана к насосу в колодце, скважине, водопроводу в доме или квартире. Второй является заглушенным. В полости устройства располагается механизм, который обеспечивает прохождение жидкости в одном направлении. Рабочее положение элемента позволяет жидкости проходить беспрепятственно.

Если давление будет недостаточным, подача воды прекращается, что обусловлено срабатыванием механизма. В этом случае труба перекрывается поперек сечения. Клапан работает аналогичным образом при движении воды в обратном направлении: механизм перекрывает проход, препятствуя этому. В основном деталь монтируют в системе водопровода на насосном оборудовании. Применение устройства препятствует сливу воды в скважину или колодец при остановке насоса, предотвращая выход оборудования из строя. В противном случае поток воды будет раскручивать насос в обратном направлении, что приведет к его поломке.

Наличие защитного элемента в системе сохраняет заполнение труб, повышая эффективность насосов. Кроме этого, нет необходимости ждать, пока оборудование снова заполнит водопровод. Если используется погружной насос, то клапан устанавливают после него. При монтаже насосной станции сам агрегат располагается на поверхности, а устройство защиты устанавливается на конце трубы. Если станция эксплуатируется только в теплое время года, перед тем, как убрать ее на хранение в течение зимы, например, в сарай или гараж, нужно слить всю воду с оборудования и водопровода. Возможна ситуация, что небольшое количество воды все же останется и придется что-то разморозить, но с самой станцией ничего случится.

Виды и устройство обратных клапанов

Конструкция клапана, как правило, проста. Она состоит всего лишь из нескольких компонентов, таких как корпус, рабочий орган и прижимной элемент. В зависимости от варианта исполнения могут встречаться другие детали: шток, шарнирный штифт, дисковый рычаг, пружина, шарик, эластомеры и подшипники.

Выделяют четыре вида бытовых устройств по типу запорного элемента:

Поворотные. Работают за счет вращения стального поворотного диска, расположенного внутри фитинга.
Шаровые. Поток жидкости перекрывает золотник, выполненный в форме шара.
Подъемные. Задвижка перемещается вверх, открывая путь воде и опускается вниз, перекрывая поток. Устройства монтируются только вертикально.
Дисковые. В качестве запорного элемента выступает прижимной диск.

По виду соединений клапаны подразделяются на следующие группы:

Муфтовые с резьбой. Предназначены для труб малого диаметра. Фиксируются с помощью резьбы, нарезанной во внутренних или на внешних частях двух муфт.
Межфланцевые. Выглядят, как вкладки. Устанавливаются между двумя соседними фланцами. Закрепляются шпильками или болтами.
Фланцевые. Оснащены соединительными фланцами с уплотнительными прокладками.
С держателем под сварку. Монтаж осуществляется с помощью сварки. Подходят для участков трубопровода, находящихся в агрессивной среде.

По виду материала, из которого изготавливается корпус, клапаны делятся на пластиковые (полипропиленовые), латунные и стальные.

Обратный клапан – как защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет запорная арматура для канализации или обратный клапан, который перекроет обратный поток стоков и не допустит их проникновения в квартиру.

Совет! Установить обратный клапан рекомендуется жителям квартир, расположенных на первых-вторых этажах. Как правило, выше этого уровня столб сточной жидкости не поднимается.

Где можно установить обратный клапан?

Пример установки обратного канализационного клапана

Существует два варианта решения проблемы:

Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, для многоквартирных многоэтажек такой вариант невозможен, а вот установить запорный клапан для канализации на каждый предмет сантехники можно порекомендовать для любой системы отведения стоков.

В продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды. Клапан для унитазов или фановых труб

Это устройство монтируется непосредственно в трубы, особенно важно, чтобы они присутствовали в системе, в которой отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему

Принцип действия клапанов, предотвращающих обратный ток жидкости

Установленный клапан на канализационной трубе

Нужно заметить, что у указанных выше типов клапанов принципиально разное устройство. Так, обратный клапан для напорной канализации, который используется для того чтобы не допустить перетекания жидкости в обратном направлении, имеется два патрубка – приемный и выпускающий.

В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан исправно служил многие годы, его нужно будет регулярно чистить. Для этого производители предусмотрели наличие схемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости.

Устанавливают их в месте, где соединяются две трубы. Их можно располагать и в вертикальной и в горизонтальной плоскостях.

Материал изготовления обратных клапанов – металл или пластик. Ранее использовались исключительно металлические фланцевые клапаны, их и сегодня можно найти в продаже. Но в связи с распространением пластиковых труб сегодня намного чаще используются клапаны из ПВХ.

Правила установки

Обратный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, либо путем врезки в трубопровод в действующей сети. Клапан должен иметь тот же диаметр, что и трубы, если это невозможно, то придется использовать специальный переходник для канализации.

Совет! При выборе места установки клапана нужно помнить, что к нему должен быть оставлен доступ, необходимый для обслуживания и прочистки.

Обратный клапан на канализационной трубе

Вот несколько рекомендаций по установке клапана:

На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению указанному стрелкой.
При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.
В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.

Совет! Стоимость обратных клапанов может сильно разниться. Не стоит выбирать самые дешевые модели, так как сэкономленная сумма не может пойти в сравнение с затратами, которые потребуются на ремонт в случае затопления квартиры.

Классификация клапанов

Оборудование отличается по конструкции, материалу, величине. Каждый обладает своими особенностями при монтаже.

По конструктивным особенностям устройства бывают следующими:

С запорным элементом подъемного типа. Клапан оборудован затвором, поднимающимся либо опускающимся с блокировкой водного потока. При поступлении жидкости запорная деталь идет вверх и пропускает ее. При снижении напора затвор направляется вниз и перекрывает обратный ход водяной струи. Перемещение механизма происходит с помощью пружины.
С затвором шарового типа. Под напором шар сдвигается, и вода течет по системе. После падения давления перекрывающий элемент возвращается на место.
С дисковидным запором. Диск блокирует обратный поток благодаря пружинному устройству.
С двумя затворными створками. Они складываются под напором, а при снижении давления возвращаются назад.

В быту наиболее часто используется оборудование с механизмом подъемного типа. Его несложно отремонтировать, заменив пружину.

Приспособления изготавливаются из различных материалов. Латунные элементы не подвержены коррозии, легко обслуживаются, устанавливаются на все виды труб. Блокирующие устройства в чугунном корпусе применяют не так часто. Этот материал ржавеет, на нем довольно быстро оседают отложения. Такие клапаны подходят только для широких магистралей.

Большая часть элементов монтируется с помощью муфтового соединения. Для этого понадобится два переходника с резьбой, подбираемые по сечению трубопроводной системы. Могут быть применены и фланцевые соединения, стягиваемые болтами. Этот тип креплений используется для небольших устройств, когда на трубах не хватает места для другой фиксации. Ими обычно оснащают клапаны из чугуна большого сечения.

От совокупности этих параметров, а также бренда, зависит цена изделия. Средняя стоимость – 700 рублей.

Обратный клапан для воды
