Что такое ригель и чем он отличается от балки

Отличие ригеля от балки заключается в следующем:

• Ригель – это балка, выполняющая опорную функцию.
• Он устанавливается лишь в горизонтальном виде.
• Балка работает преимущественно на изгиб.
• Назначение балки заключается в перекрытии строительных конструкций.
• Балка – самостоятельный строительный и расчетный элемент.
• Ригель – это часть опорной рамы, тесно связанная со стойками.
• Сфера применения ригеля более широка.
• Он производится из дерева, металла и железобетона.
• Балки бывают деревянными и металлическими.
• Ригель – это стержень любой конструкции.
• Балка является основой для построения каркаса.

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель – это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой , металл, . От того какая будет постройка выбирают и материал для ригеля.

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

1. Ригель является горизонтальной опорой, а балка является ;
2. Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
3. Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены , номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

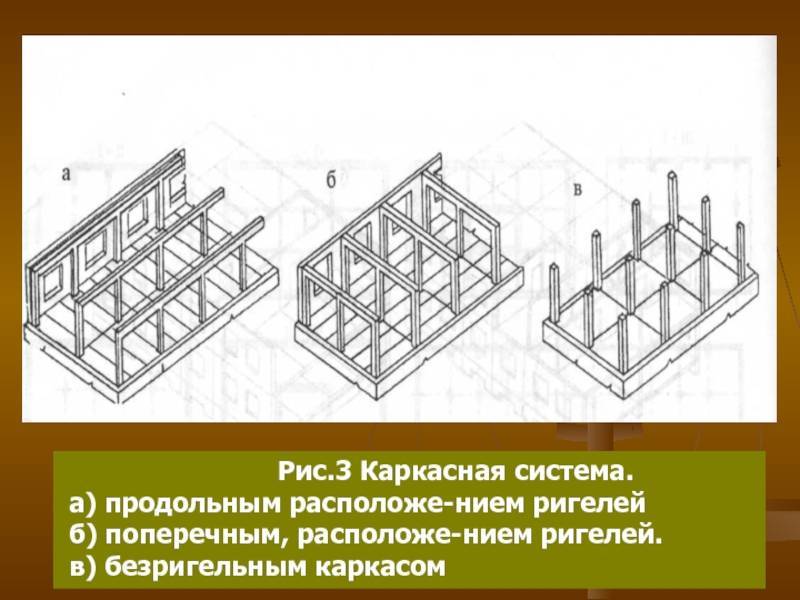

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают

Ригель – это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов. Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.

Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие – это ригель замка.

Ригель бетонный. Что такое ригель железобетонный (бетонный, ЖБ, ЖБИ): размеры, технические характеристики, назначение

На строительную площадку ригель железобетонный должен поступать выполненный в соответствии с ГОСТом, вместе с сопроводительной документацией и маркировкой, формы которых также определяются государственным стандартом.

Назначение

Ригель ЖБИ для плит перекрытия является опорой и в то же время соединяет вертикальные конструкции здания. Сварка арматуры железобетонных элементов, составляющих сооружение, создает высокую прочность сформировавшегося жесткого пространственного каркаса.

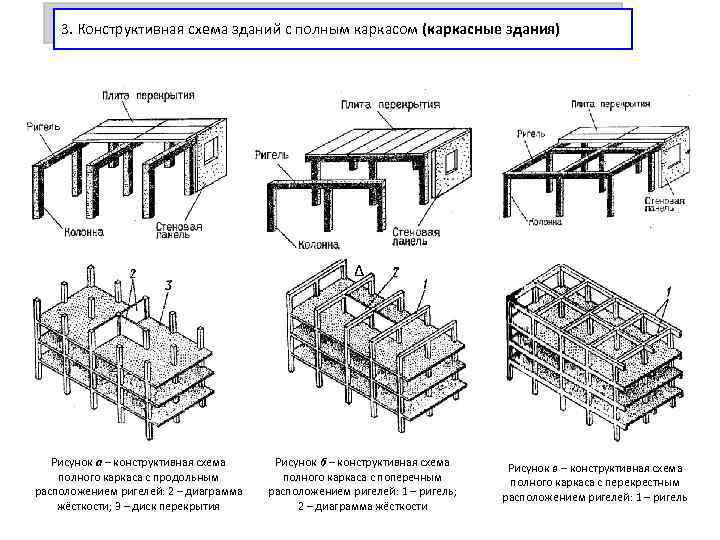

«Скелет» здания в вертикальной опорной плоскости принимает на себя вес горизонтальных конструкций. Сооружение становится геометрически стабильным. Фундамент за счет пояса из таких элементов разгружается.

При возведении многоэтажных домов железобетонные элементы такого типа могут применяться, чтобы формировать ограды и перемычки для окон.

Детали нашли широкое применение в транспортной отрасли. Их используют при строительстве:

Маркировка

ГОСТ 23009 содержит требования для обозначения ригелей. Маркировка состоит из разделенных дефисами групп, содержащих цифры и буквы:

Например, изделие с арматурой класса А-IV (напрягаемой), несущей способностью 110 кН/м, длиной 5560 мм, высотой 600 мм, типа РДП будет иметь маркировку.

Если добавить 3 группу, например, РДП6.56-110АIV-На, она укажет, что дополнительные закладные детали («а»), установлены внутри корпуса, который выполнен из бетонной смеси нормальной проницаемости («Н»).

Разные типы ЖБИ могут быть обозначены:

• двухполочный — РД;
• ребристые плиты — РОР;
• балконный — РКП;
• однополочный — РО;
• прямоугольный — Р.

Как сделать ригель

Бетонную смесь готовят, исходя из пропорции щебня, цемента и воды 4-2-1. Укладывать бетон лучше с помощью вибратора. Первые несколько дней залитая деталь требует ухода. Ее нужно проливать и закрывать от солнца.

Что такое ригель: определение и назначение

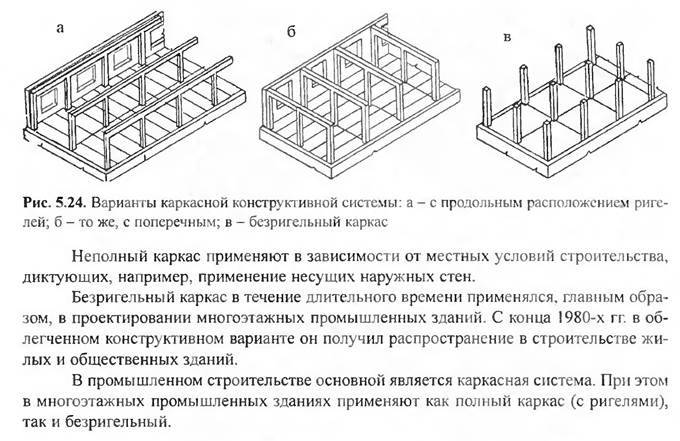

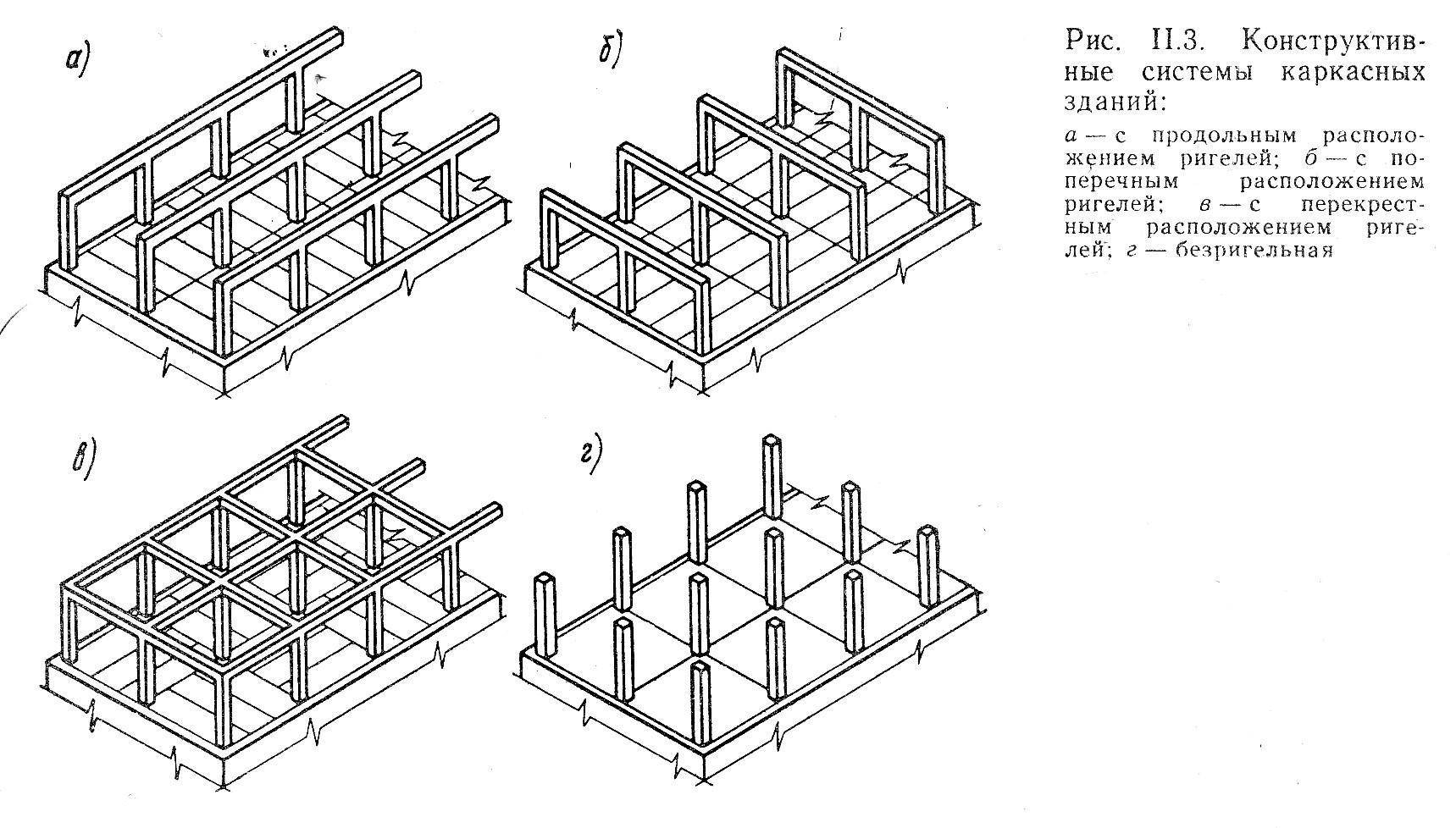

Ригель в строительстве — это горизонтальный элемент, связывающий стойки

Задачи ригеля — механически соединять стойки, связывая их в единую систему, придавать устойчивость конструкции. Также, связывая части конструкции, он перераспределяет нагрузку с разных частей здания, равномерно передавая ее на стойки.

Все горизонтальные перемычки на этой картинке — это ригеля

Он встречается в любой части здания. Есть ригеля в некоторых типах фундаментов (свайно-ростверковый, столбчатый и другие, где есть отдельные опоры), каркасе стен, перекрытиях, кровельной системе скатного типа.

Где применяется

• Соединяет стойки строительных рам.
• В каркасах объединяет между собой опоры, колонны.

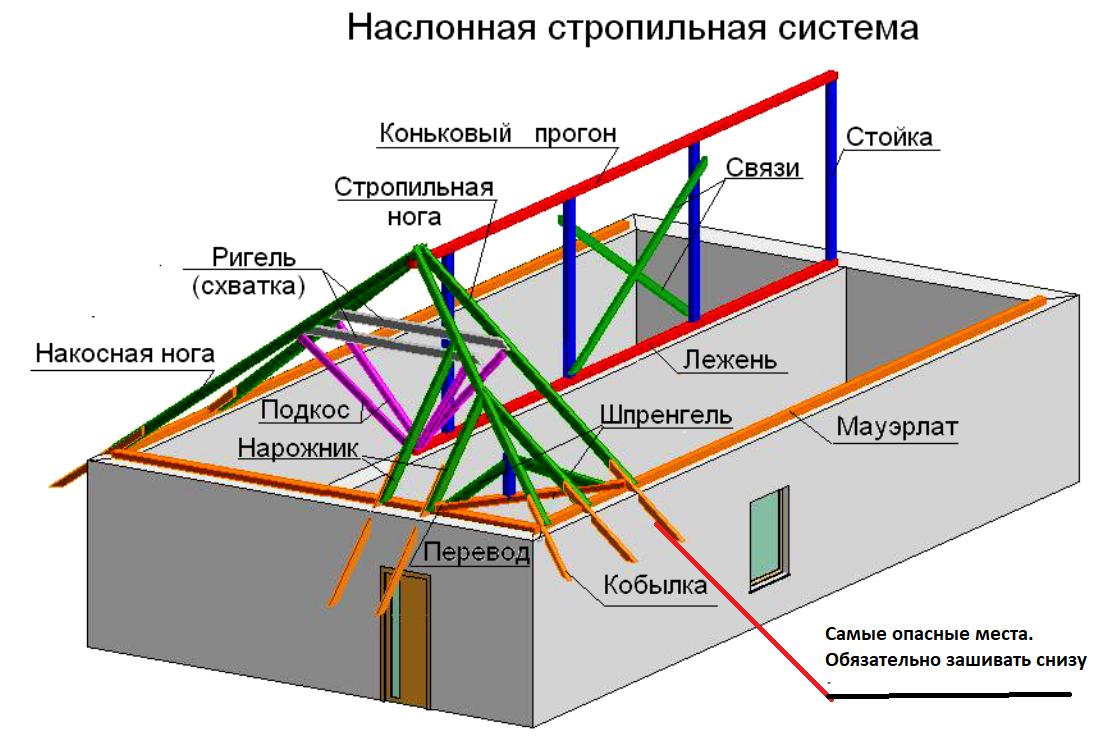

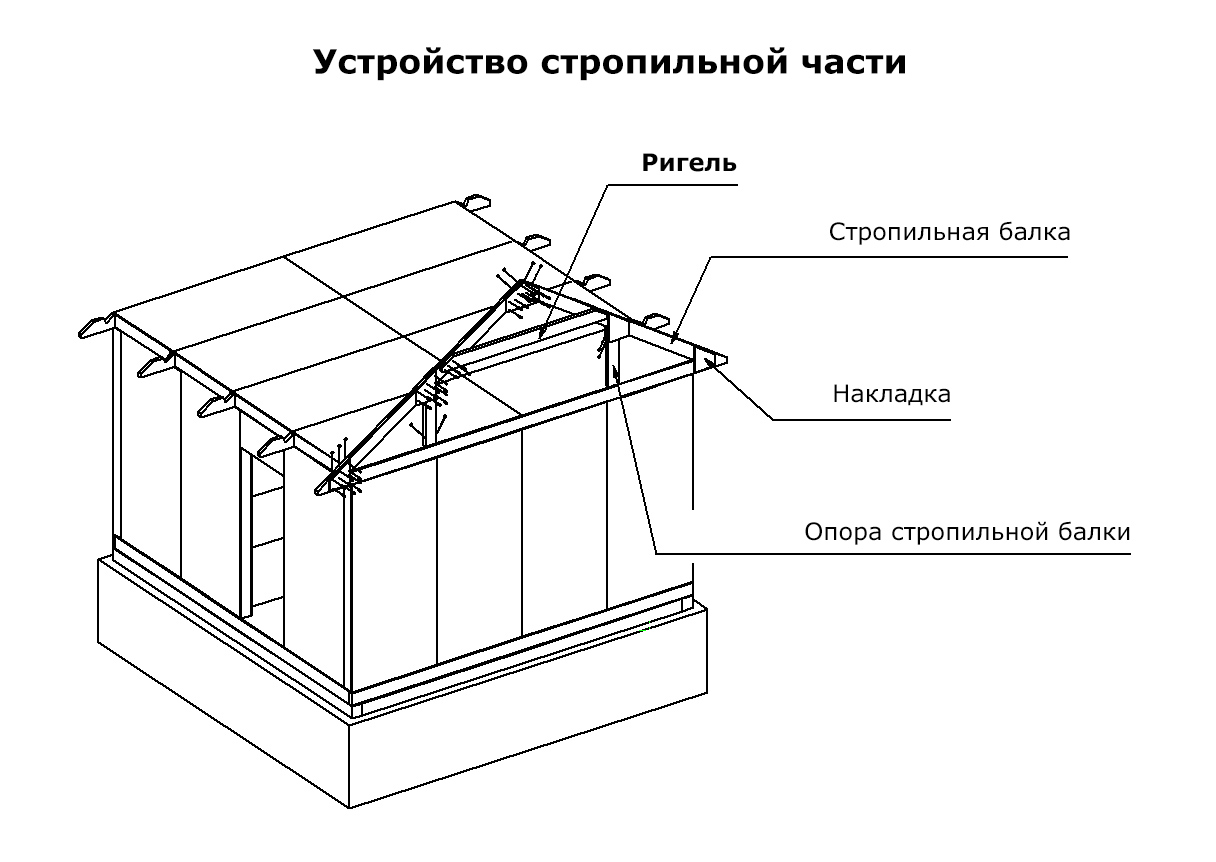

• В стропильной системе — стропила.

Так надо их хранить

Требования ГОСТ

Все выпущенные заводами ЖБИ проходят испытания: из партии отбираются несколько образцов и подвергаются разрушающей нагрузке на специальном оборудовании. Также прочность, морозостойкость и другие показатели проверяются ультразвуковым методом.

Хранение и перевозка осуществляется в горизонтальном (рабочем) положении, устойчивыми штабелями высотой до двух метров, не больше трёх изделий в ряд по высоте. Между полом и штабелем, а также между ригелями ставятся деревянные прокладки.

Чем ригель отличается от балки?

Главные признаки, которыми ригельная балка отличается от остальных:

Даже само название говорит за себя. «Riegel» в переводе с немецкого языка означает «поперечина», что указывает на функцию в остове здания.

Ригель – важный несущий элемент, без которого не обойтись при возведении железобетонного каркаса строения. Он обеспечивает его устойчивость, на нём размещаются междуэтажные перекрытия.

Основные виды ригелей

Среди них можно выделить наиболее востребованные в промышленном строительстве железобетонные и металлические горизонтальные балки. Для малоэтажного используют облегченные деревянные ригели.

Бетонные

Строительные бетонные ригеля должны соответствовать определенным требованиям. К примеру, обязательно наличие арматурного каркаса:

Разновидности ригелей

Виды ригелей довольно разнообразны. Они отличаются по материалу изготовления, форме, размерам, поперечным сечениям, способу установки и крепления

Железобетонный

Изделия изготавливаются и транспортируются в соответствии с ГОСТом и соблюдением технической документации. Их применяют для соединения стоек строительных рам, объединения опор и колонн, создания стропил.

Ригель ЖБ производится из тяжелого бетона марки В 22,5-60. Основные его свойства – водонепроницаемость, пожаростойкость, морозоустойчивость, невосприимчивость к коррозии и прочим агрессивным воздействиям.

Разновидности:

• Двухполочные, предназначенные для опоры плит с двух сторон. Имеют Т-образную форму.
• Однополочные. Имеют Г-образню форму и фиксируют перекрытия с одной стороны. Зачастую применяются для лестничных пролетов во время сооружения различных помещений.
• Бесполочные, отличающиеся прямоугольным сечением. Чаще всего используются при перекрытиях специфического типа.

Также существуют ЖБ-ригели под ребристые, прямоугольные, консольные плиты, для установки в лестничных пролетах, создания опоры балконных плит.

Строительные бетонные элементы обязательно должны соответствовать определённым требованиям.

• Изготавливаться из качественного проката, прошедшего термическую закалку.
• В опорных частях должны находиться соединительные стержни, которые в дальнейшем приваривают к опорам.

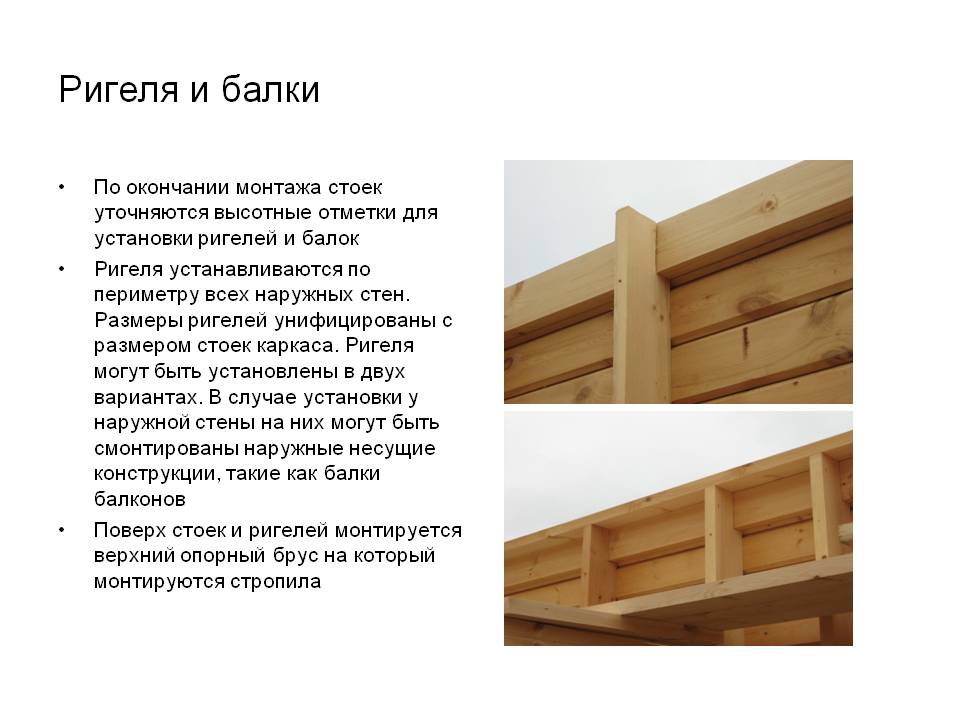

Деревянный

Ригели, изготовленные из дерева, чаще всего используют при возведении невысоких каркасных сооружений.

В основу конструкции положены рамочные каркасы, к которым крепятся панели.

Такой способ строительства считается наиболее доступным, недорогим и быстрым.

Металлический

Жб-конструкции отличаются повышенными несущими характеристиками, однако бетонная заливка делает их очень тяжелыми. При строительстве навесных сооружений проще использовать металлический ригель. Он намного легче, но такой же прочный и устойчивый.

Металлические «балки» бывают:

• несущие, принимающие нагрузку со всех направлений;
• ветровые, рассчитанные исключительно на горизонтальные нагрузки.

Маркируются изделия с учетом ряда характеристик, собранных в три основных критерия:

• Тип поперечного сечения, типоразмеры, рассчитанные в дециметрах.
• Класс металла и его несущие способности.
• Технические особенности, например, устойчивость к агрессивной среде и пр.

Ригель — это. Что такое ригель в строительстве

У слова «ригель» много значений. Ригель в строительстве – важный элемент опорной и несущей конструкции здания. Без него не обходится возведение практически ни одного сооружения. Располагается он в горизонтальной плоскости и связывает в одну систему вертикальные конструкции. Благодаря этому создается прочный и устойчивый каркас здания.

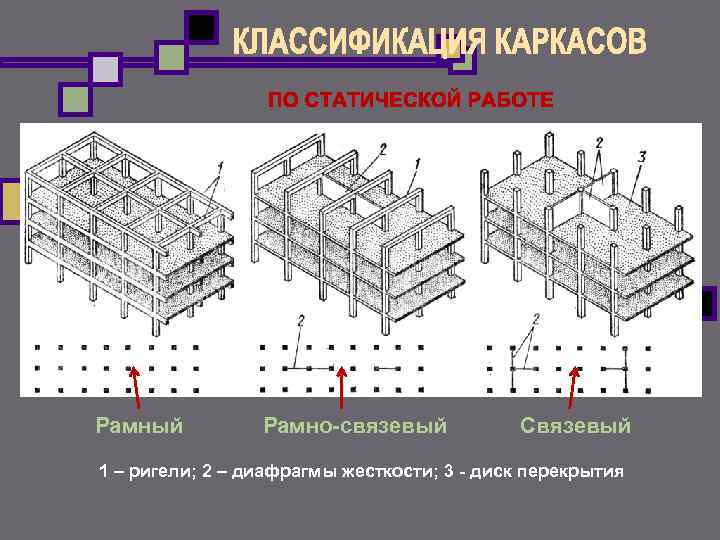

Ригель связывает вертикальные конструкции в одну систему.

Назначение

Изделие монтируется, чтобы между колоннами была горизонтальная связь. На него опираются плиты перекрытия и обрешетка.

Элемент воспринимает вертикально приложенную нагрузку и равномерно распределяет ее на колонны. Иногда используется для опалубочной системы.

Отличие от балки

Чтобы понять, в чем разница между этими двумя элементами, необходимо знать, для чего они используются. Ригель – изделие узконаправленного применения. Балка же, наоборот, широко используется в строительстве. Преимущественно они работают на изгиб. Могут располагаться вертикально, горизонтально, под наклоном. Кроме того, воспринимают небольшие нагрузки, например от оконных или дверных проемов , их вес меньше.

В то время как ригели воспринимают существенные опорные нагрузки, т.е. являются несущими элементами. В них закладываются более мощные арматурные стержни (если они изготавливаются из железобетона). Эти изделия обладают большой прочностью, жесткостью.

Ригель является несущим элементом.

Ригели располагаются в здании только горизонтально. Бывают моменты, когда на них опираются балки. Нельзя заменять один элемент на другой.

Сфера применения

Сейчас набирают популярность модульные и каркасные сооружения. Это обусловлено желанием заказчиков сэкономить деньги, уменьшить затраты. Помимо использования в жилых домах и промышленных зданиях, ригели применяются:

• для возведения лестничных клеток и площадок;
• для сооружения ограждений, оконных проемов;
• при строительстве зданий с высокими потолками;
• при сооружении ЛЭП;
• для опалубки;
• в индивидуальном жилищном строительстве;
• для сооружения мостов, арочных пролетов.

Из чего делают ригель

Изделие изготавливается из железобетона или дерева. Чаще всего применяются ЖБ-ригели. Деревянные элементы можно встретить в малоэтажном строительстве и в частном каркасном доме.

Требования ГОСТ

Поскольку ригели являются важным элементом каркаса, к их производству предъявляются высокие требования. В частности, производство, хранение и транспортировка железобетонных элементов регламентируются требованиями ГОСТ 18980-2015. Стандарт устанавливает форму ригелей, толщину защитного слоя, наличие отверстий под монтажные петли.

К ригелю предъявляются высокие требования.

Размеры изделия должны соответствовать ГОСТу. Не допускается установка элементов с трещинами, ширина раскрытия которых превышает 0,1–0,2 мм. После изготовления элементы проверяются на прочность, морозостойкость, сопротивление разрушающей нагрузке. Транспортировка конструкций осуществляется только в горизонтальном положении.

В высоту нельзя складывать более 3 элементов. Между ригелями необходимо вставлять деревянные прокладки.

Формы и типоразмеры

По форме ригели бывают 3 типов:

• с 1 полкой;
• прямоугольные (бесполочные);
• с 2 полками.

Первые ставятся по краям здания. На них плиты могут опираться только с одной стороны. С 2 полками изделия могут устанавливаться по центру здания, чтобы перекрытия укладывались с обеих сторон. Основные размеры для ЖБ-ригелей:

• длина от 2560 мм до 8560 мм;
• сечения от 450*230*565 до 600*300*595.

Перекрытия укладываются с обеих сторон.

Встречаются габариты поперечных сечений от 450*230*482 до 600*230*497. Для отдельных категорий зданий изготавливаются элементы длиной 11200 мм. Сечение у таких изделий 800*300*550*400 (с 2 полками). Такие конструкции применяются в промышленных зданиях, где колонны размещаются с шагом 12 м и требуется перекрывать большие пролеты.

Расшифровка маркировки ригеля

Для того чтобы отличать конструкции друг от друга, ориентироваться в габаритах и формах, ГОСТом установлено специальное обозначение – маркировка. Она состоит из буквенно-цифрового ряда, каждый символ которого отвечает за какую-то характеристику. Всего маркировка состоит из 3 блоков:

1. Тип изделия, размер в дециметрах.
2. Марка используемой арматуры, несущая способность в кН/м.

Пример расчета деревянной балки. Пример упрощенного расчета деревянной балки перекрытия

Cодержание:

1 этап. Определение расчетной длины балки.

Помещения бывают разные, чаще не квадратные. Наиболее рационально делать балки перекрытия так, чтобы длина балок была минимальной. Например если размер помещения 4х6 м, то если использовать балки длиной 4 метра, то требуемое сечение для таких балок будет меньше, чем для балок длиной 6 м. В данном случае размеры 4 м и 6 м условны, они означают длину пролета балок а не длину самих балок. Балки, само собой, будут длиннее на 30-60 см.

2 этап. Определение расчетной нагрузки.

Ну а теперь приступим непосредственно к расчету. потому что определение длины балки – это еще не расчет, а так, небольшое уточнение.

Расчет деревянного перекрытия вообще и в частности деревянных балок начинается с определения нагрузки на перекрытие. Обычно перекрытия жилых зданий рассчитываются на распределенную нагрузку до 400 кг/м2. Я тоже считаю, что для большинства расчетов перекрытий по деревянным балкам такой нагрузки достаточно, даже с учетом собственного веса и балок и перекрытия, а для расчета чердачного перекрытия хватит даже 200 кг/м2. Поэтому дальнейший расчет будет проводиться для вышеуказанной нагрузки при расстоянии между стенами 4 метра.

Примечание : Определение расчетной нагрузки – отдельная большая тема. В состав расчетной нагрузки входит постоянная нагрузка от веса перекрытия и временная нагрузка. Временная нагрузка – это мебель, напольное покрытие, люди и животные. Причем люди и животные – это не просто временная нагрузка, но еще и динамическая, а иногда и ударная (если люди или животные любят прыгать или падать). Возможных сочетаний и комбинаций нагрузок – великое множество. Для упрощения расчетов для междуэтажных перекрытий обычно принимается указанная расчетная нагрузка 400 кг/м2, для чердачных перекрытий можно принимать 200 кг/м2. Но если по деревянным полам будет делаться стяжка, устанавливаться чугунные ванны, бильярдные столы с каменной плитой или будут выполняться тяжелые перегородки, то это конечно же нужно учитывать при расчетах.

3 этап. Выбор расчетной схемы.

Деревянную балку перекрытия можно рассматривать как балку на двух шарнирных опорах, в этом случае расчетная модель балки будет выглядеть так:

Если на балку перекрытия сначала будут укладываться лаги, а только потом настил, то такую балку следует рассматривать не как загруженную равномерно распределенной нагрузкой, а как загруженную несколькими сосредоточенными нагрузками и равномерно распределенной нагрузкой от собственного веса. Впрочем, если количество лаг будет больше 5 и устанавливаться лаги будут на одинаковом расстоянии, то на разницу между сосредоточенными и равномерно распределенной нагрузкой можно не обращать внимания, так как мы берем нагрузку с хорошим запасом. При меньшем количестве лаг желательно использовать коэффициенты перехода от сосредоточенных к равномерно распределенной нагрузке.

1. Вариант.

4 этап. Определение максимального изгибающего момента.

W

Как сделать ригель

1. Изготовьте опалубки под низ монолитного элемента
   . Обычно используется металлическая пространственная опалубка для бетона с фанерными листами. Под последние в 2 ряда укладываются перпендикулярно друг другу двутавровые доски. Следите за уровнем опорной плоскости.

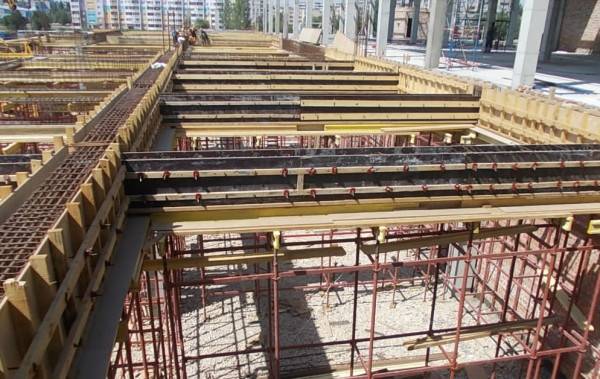

Установка опалубки

1. Армирование или вязка каркаса производится на земле, а затем устанавливается в опалубку, или прямо в ней
   . Требования:

• • нельзя стыковать нижнюю продольную арматуру на участке средней трети пролета;
  • не стыкуйте верхнюю продольную арматуру на участке первой четверти пролета.

Здесь возникают самые большие растягивающие усилия.

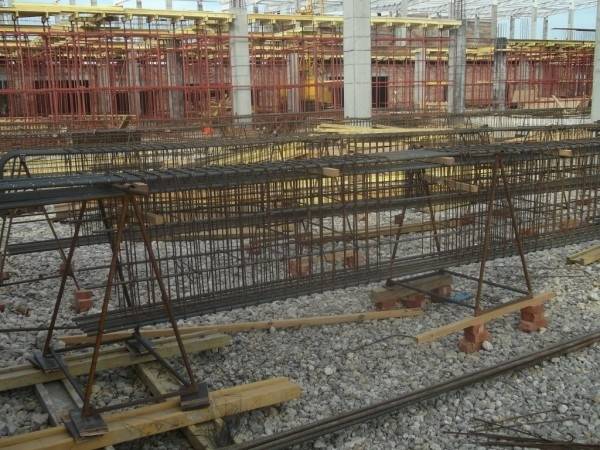

Изготовление арматурного каркаса

1. Установка боковых граней опалубки
   . Главное добейтесь правильных геометрических размеров. Поможет установка ребер жесткости.

Монтаж боковых граней для монолитной конструкции

1. Проведите бетонирование
   .Поле укладки бетонную смесь сразу необходимо загладить мастерками.Не забудьте про уход за ним.
2. Демонтаж опалубки
   . Спустя три дня уберите боковые щиты, а вот подпорки оставьте и не трогайте ни в коем случае не менее 28 суток. Инструкция рекомендует их оставлять и после уборки нижней опалубки через месяц, чтобы не было трещин.

Спустя месяц пригласите лабораторию, чтобы проверить качество элемента. Нагружать его можно лишь тогда, когда бетон наберет полную прочность.

Как изготавливают этот элемент строительного сооружения

При строительстве частного одноэтажного дома или хозяйственной постройки можно отлить ригель непосредственно на строительной площадке. В этом случае нужно знать особенности технологического процесса и строить небольшой дом или хозяйственное здание.

Вначале монтируется опалубка: дно из металлического листа или досок, боковины – из влагостойкой фанеры. Форма устанавливается на опоры, выравнивается в горизонтальной плоскости. Длина изделия будет зависеть от предполагаемой нагрузки и рассчитывается инженером строительной лаборатории.

При армировании нужно соблюдать следующие условия:

Низовая арматура располагается непрерывно: она будет работать на растяжение. Прутья связываются проволокой или фиксируются сваркой.

Нижние прутья не стыкуются на третьей части ригеля.

Для верхних – стыковка прутов не предусмотрена на первой четверти.

Изготавливается бетон нужной марки, выполняется непрерывная заливка опалубки. Для равномерного заполнения формы, смесь обязательно нужно вибрировать.

Боковые элементы опалубки можно демонтировать через 3-7 дней
, в зависимости от погодных условий. Оставшаяся часть опалубки убирается через 28 суток
, когда бетон набирает прочность.

Чтобы избежать проблем при дальнейшем строительстве, через месяц после заливки ригеля, рекомендуется пригласить представителей строительной лаборатории для проверки прочности.

Ригель – это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов. Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.

Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие – это ригель замка.

Что такое ригель

Изготавливается ригель из железобетона или дерева, он предназначен для связки вертикальных конструкций, служит опорой для плит перекрытия. Благодаря этим элементам формируется каркас возводимого здания, обеспечивается нужная геометрическая форма.

Чтобы справляться с возложенной функцией, ригель должен удовлетворять определённым требованиям, которые предписаны нормами ГОСТ
за номером 18980-90
. Готовое изделие обладает следующими техническими особенностями:

высокой устойчивостью к температурным колебаниям;

нейтральностью к любой агрессивной среде;

высокими показателями прочности, огнеупорности и влагоустойчивости;

невосприимчивостью к коррозийным изменениям.

В настоящее время, выпускается три категории ригелей:

В любом случае, готовая продукция должна обладать высокой степенью жёсткости, быть устойчивой к появлению трещин и сколов.

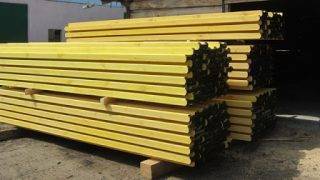

Ригельные балки для опалубки

Балочно-ригельная опалубка является оптимальной системой для сооружения перегородок, расположенных между этажами. Конструкция этого типа собирается из:

• двутавровых балок;
• подкосов, уголков и других расходных элементов;
• фанеры;
• крепежных элементов;
• ригелей, изготовленных из металла или дерева.

После сборки всех этих элементов, получается прочная ригельная опалубка. Конструкция этого типа может выдерживать очень сильные нагрузки (до 8 тонн на «квадрат»). Это становится возможным как раз благодаря тому, что используется металлический ригель для опалубки, преимущества которого очевидны.

Если использовать не обычную «балку» а элемент со специальной перфорацией, то стяжные винты можно будет устанавливать в наиболее удобных местах. Особенно это актуально, если речь идет о балочно-ригельной опалубке колонн. Благодаря конструктивным особенностям и характеристикам «балок», она зафиксируется надежным образом и займет правильное положение.

Еще одно преимущество, которым отличается ригельная опалубка – это скорость ее изготовления. По сравнению с любыми другими аналогами, эта система возводится за меньшее время.

Если говорить о стоимости ригельных элементов для опалубки и других типов сооружений, то она напрямую зависит от характеристик конкретных изделий.
