Единицы измерения давления: таблица перехода физических величин
Существуют такие физические величины, прямо или косвенно связанные с давлением жидкости:
- Величина водяного столба. Внесистемная единица измерения давления. Равна гидростатическому давлению столба воды высотой 1 мм, оказываемому на плоское основание при температуре воды 4 °С при нормальных показателях плотности. Используется для гидравлических расчетов.
- Бар. Примерно равен 1-й атмосфере или 10 метрам водяного столба. Например, для бесперебойной работы посудомоечной и стиральной машин необходимо, чтобы давление воды составляло 2 бара, а для функционирования джакузи — уже 4 бара.
- Техническая атмосфера. За нулевую точку берется значение атмосферного давления на уровне Мирового океана. Одна атмосфера равна давлению, которое возникает при приложении силы в 1 кг на площадь 1 см².
Но есть и другие единицы:
- Паскаль. Единица измерения из международной системы единиц физических величин (СИ) давления, знакомая многим из школьного курса физики. 1 Паскаль это сила в 1 ньютон на площади в 1 м².
- PSI. Фунт на квадратный дюйм. Активно применяется за океаном, но в последние годы входит в обиход и в нашей стране. 1 PSI = 6894,75729 Па (смотрите таблицу ниже). На автомобильных манометрах часто шкала деления размечена в PSI.

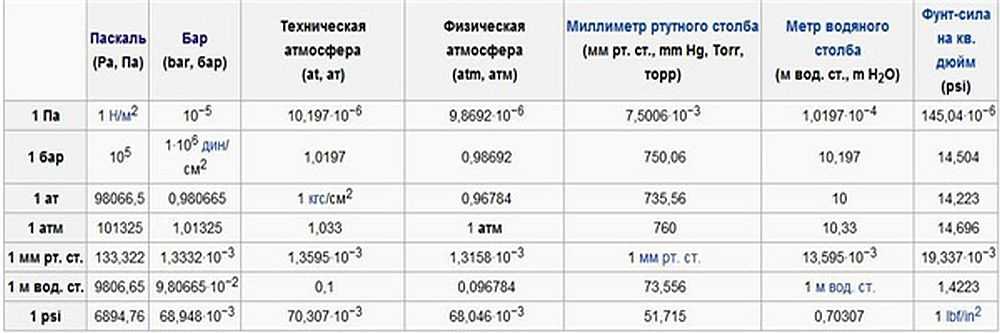

Таблица перехода единиц измерения выглядит так:
| Паскаль (Pa, Па) | Бар (bar, бар) | Техническая атмосфера (at, ат) | Миллиметр ртутного столба (мм рт. ст., mm Hg, Torr, торр) | Метр водяного столба (м вод. ст., m H2O) | Фунт-сила на кв. дюйм (psi) | |
| 1 Па | 1 Н/м2 | 10−5 | 10,197×10−6 | 7,5006×10−3 | 1,0197×10−4 | 145,04×10−6 |
| 1 бар | 105 | 1×106 дин/см2 | 1,0197 | 750,06 | 10,197 | 14,504 |
| 1 атм | 98066,5 | 0,980665 | 1 кгс/см2 | 735,56 | 10 | 14,223 |
| 1 атм | 101325 | 1,01325 | 1,033 | 760 | 10,33 | 14,696 |
| 1 мм рт. ст. | 133,322 | 1,3332×10−3 | 1,3595×10−3 | 1 мм рт. ст. | 13,595×10−3 | 19,337×10−3 |
| 1 м вод. ст. | 9806,65 | 9,80665×10−2 | 0,1 | 73,556 | 1 м вод. ст. | 1,4223 |
| 1 psi | 6894,76 | 68,948×10−3 | 70,307×10−3 | 51,715 | 0,70307 | 1 lbf/in2 |
Оптимальное давление воды в водопроводе должно быть таким, чтобы обеспечивать каждую квартиру независимо от этажности. Приемлемые условия, это когда можно одновременно пользоваться несколькими точками водозабора. Например, принимать душ и мыть овощи на кухне.
Способы снятия показаний
Теоретические знания нормативных значений, касающихся водонапора, позволяют переходить к практике, дающей ответ на вопрос, как измерять в домашних условиях давление воды в кране или других водоразборных точках квартиры.
Способ #1 — применение стационарных манометров
Основным прибором для замеров давления в водопроводных коммуникациях является манометр. Существует несколько видов устройств этого назначения, отличающихся конструктивно и по принципу работы.
Наиболее распространённым типом прибора для снятия показаний давления воды является механический манометр. Он надёжен в эксплуатации, имеет легко читаемую шкалу значений и информационный циферблат
Часто контроль давления воды в квартире ограничивается показаниями прибора, установленного на границе отсекающей внутриквартирный и центральный трубопроводы. Однако в реальности показания такого манометра будут являться не совсем корректными и принимаемыми с некоторыми погрешностями.
Это обусловлено тем, что не учитываются все потери давления на элементах внутренней разводки квартиры (фильтры, тройники, запорная и регулирующая арматура). Кроме этого, на свободный напор воды оказывают влияние повороты и участки с изменением сечений трубопроводов.
Поэтому лучшим вариантом является оснащение манометрами всех входов точек потребления воды в квартире. Это вполне доступно на этапах строительства жилья или в ходе ремонтных работ по замене трубопроводов водоснабжения.
Отсутствие стационарно установленных приборов не лишает потребителя возможности произвести замер водяного давления в любой водоразборной точке другими способами.
Способ #2 — использование переносного манометра
Особенностью переносного измерительного прибора является его универсальность и возможность несложной установки на трубопроводах и такого же простого демонтажа.
Применение данного метода позволяет измерять водяное давление непосредственно на входе каждого сантехнического прибора, влияющего на её напор.
Собрать мобильный манометр можно своими руками, усовершенствовав покупной заводской прибор. Для этого необходимо: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 —переходник с резьбы манометра 3/8 дюйма на полудюймовую резьбу удлинителя
Для уплотнения резьбовых соединений используется фум-лента.
Наиболее удобной точкой подключения для проведения замера давления воды является душ.
Алгоритм проведения измерений следующий:
- Душевая лейка откручивается от шланга.
- На шланг монтируется манометр.
- Открывается кран на душе.
- Замеряется давление.
Для снятия корректных показаний прибора необходимо в процессе замера избавиться от воздушной пробки. Устраняется она путем нескольких переключений смесителя с крана на душ или открытием и закрытием другого крана в системе водопровода.
Если нет соответствующего переходника, то вместо него можно подобрать шланг с диаметром, позволяющим подключить его к манометру. Соединение со шлангом душа в этом случае производится через штуцер с резьбой ½ дюйма.
Напор воды в течение суток может колебаться, поэтому для достоверности снимаемых показаний измерения рекомендуется производить несколько раз, в том числе в период пикового разбора воды.
Способ #3 — бесприборное определение давления
Данный способ позволяет с определённой степенью погрешности измерить давление воды в точке подключения к сантехприборам без использования специальных измерительных устройств.
Для проведения замеров необходимо приобрести прозрачный шланг/трубку ПВХ по длине около двух метров и с диаметром, позволяющим подключить его к водопроводному крану
Эксперимент с использованием прозрачного ПВХ шланга проводится по следующей методике:
- Шланг одним концом подключается к точке разбора, выставляется и, желательно, фиксируется в вертикальном положении.
- Открывается кран и трубка заполняется водой до отметки, соответствующей нижней части крана (нулевой уровень).
- Верхнее отверстие герметично закрывается.
- Открывается на максимальный напор водопроводный кран.
- Измеряется высота водяного столба от нулевого уровня до нижней границы воздушной пробки (Н).
- Фиксируется высота воздушной пробки (h).
Измерения расстояний необходимо проводить не сразу, а через 1-2 минуты, после того, как под давлением воды из открытого крана в шланге образуется воздушная пробка.
Формула для расчета приближённого значения давления воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующим. Р=Ратм × (Н + h) / h
За величину Ратм принимается значение атмосферного давления в трубке до начала эксперимента — 1 атм.
Как повысить давление воды в водопроводе
Повысить давление воды в водопроводе можно множеством способов, наиболее популярными из которых являются:
- применение циркуляционного насоса;
- применение специального оборудования для насосной станции.
Использование циркуляционного насоса
Для повышения давления воды может использоваться циркуляционный насос. Принцип действия такого насоса основан на увеличении скорости потока воды, что приводит к увеличению давления.
При установке циркуляционного насоса нужно четко следовать инструкции. На насосе стрелками изображено направление водотока.
ВАЖНО! Если прибор будет установлен неверно, то это приведет к его поломке, которая не будет считаться гарантийным случаем, ведь это нарушение правил эксплуатации насоса при установке. Насос может работать в двух режимах — ручном или автоматическом
Лучше всего приобретать второй вариант, поскольку он оснащен дополнительным прибором — датчиком потока. Этот прибор в автоматическом режиме регулирует скорость движения воды. Это позволяет экономить воду, когда хозяев нет дома, а также при необходимости повышать давления в трубе за счёт увеличения скорости движения воды
Насос может работать в двух режимах — ручном или автоматическом. Лучше всего приобретать второй вариант, поскольку он оснащен дополнительным прибором — датчиком потока. Этот прибор в автоматическом режиме регулирует скорость движения воды. Это позволяет экономить воду, когда хозяев нет дома, а также при необходимости повышать давления в трубе за счёт увеличения скорости движения воды.
При выборе насоса следует обратить внимание на следующие компоненты:
- Максимальное давление;
- Уровень энергопотребления (чем выше класс, тем лучше);
- Уровень шума (чем ниже, тем лучше);
- Бренд (чем дольше на рынке, тем выгоднее покупать. Тем более что цена на такой товар не всегда выше новых компаний).
Оборудование водонапорной насосной станции
Для обеспечения повышения давления можно поставить насосную станцию.
Замена погружного насоса на вариант с более сильной погружной помпой. Также в процессе замены прибора придется заменить реле давления на модели, которые срабатывают при более высоких значениях давления.
- Замена труб. В данном варианте рассматривается случай замены труб с маленького на больший диаметр. Такой способ основан на снижении гидравлического сопротивления, т.е. воде легче подниматься на высоту по трубе большого диаметра, нежели маленького. Например, замена стандартных труб диаметром 32 мм на трубы 64 мм.
- Установка гидроаккумулятора. Гидроаккумулятор устанавливается при наличии автоматической водопроводной системы. Суть работы такого прибора заключается в том, что определенное количество воды накапливается в гидробаке, до момента открытия кранов. При открытии кранов большой напор будет сохраняться до тех пор, пока гидробак не опустеет до нижней границы. В таком случае гидроаккумулятор автоматически включит насос и бак снова начнет заполняться.
Каким должно быть давление напора воды в кране в сети домашнего водопровода: причины снижения
Нужное p в водопроводной системе многоквартирного здания обязана обеспечивать обслуживающая компания. Чаще всего в ее роли выступает управляющая организация. При этом соглашение на получение может быть заключено непосредственно с поставщиком данной услуги. Соответственно, если фактические показатели водонапора разнятся с установленными, необходимо оповестить об этом ответственное учреждение.
SF-mix ручной до 0,8 м3/ч
АМЕТИСТ — 02 М до 2 куб.м./сут.
Аэрационная установка AS-1054 VO-90
Тем не менее нередко владельцам домов и квартир приходится устранять несоответствия самостоятельно. Если давление сильно понизилось, значит, пришло время говорить о возникновении неисправностей. Таковыми могут быть засоры в трубопроводах, прорывы, утечки, нарушения работы вентилей, соединителей и т.п. Также нередко поводом ослабления p служит засорение водоочистных фильтров. Чтобы избежать дополнительных хлопот, следует регулярно осуществлять чистку установленного оборудования.
Если вы планируете приобретение приборов фильтрации жидкости, обратите внимание на продукцию и оборудование. В каталоге вы найдете качественные варианты фильтрационной техники
Нормы давления в трубопроводе
Водопроводное давление измеряется в барах. Величина имеет альтернативное название – атмосферная единица. Под напором в 1 бар вода может подняться на высоту 10 м.
В городских сетях обычно давление составляет 4-4,5 бара, чего хватает для обслуживания многоэтажных домов.
По нормативным документам, в частности указаниям сборника СНиП 2.0401-85, допустимое давление для холодной воды варьируется в пределах от 0.3 до 6 бар, для горячей – от 0.3 до 4.5. Но из этого не следует, что давление в 0.3 атмосферы будет оптимальным. Здесь приведены лишь допустимые границы напора.
Галерея изображений
Фото из
Низкое давление влияет на эксплуатацию
Затруднения с набором воды
Сложность приема процедур
Отключение стиральной машины
Угроза перегорания проточного водонагревателя
Последствия превышения давления
Излишний напор в точках водозабора
Выход из строя электронного управления
Жители частных домов вынуждены рассчитывать давление в водопроводе индивидуально. В случае, если система автономная, напор может превышать допустимые по нормативным документам границы. Он может колебаться в районе 2.5-7.5 бар, а иногда достигать и 10 бар.
Стандартными значениями для нормальной работы системы с насосной станцией считается интервал 1,4 – 2,8 бар, соответствующие заводской установке показателей реле давления.
Если обеспечить чрезмерно высокое давление в системе, то некоторые чувствительные приборы могут выходить из строя или некорректно работать. Поэтому в трубопроводе давление не должно превышать 6.5 бар.
Высокое давление в водопроводе может вызвать протекание трубы, поэтому важно предварительно рассчитывать оптимальный уровень напора самостоятельно
Фонтанирующие артезианские скважины способны выдать напор в 10 бар. Такое давление способны выдержать исключительно приваренные соединения, большинство же фитингов, запорно-регулирующих узлов под его действием разрушаются, в результате чего возникают течи на участках.
Определять, какое необходимо давление воды для нормального функционала водопровода загородного дома, необходимо с учетом используемых бытовых приборов. Некоторые виды сантехнических устройств не работают при низком давлении.
Например, для джакузи необходимо давление 4 бара, для душа, системы пожаротушения – 1.5 бара, для стиральной машинки – 2 бара. Если предусматривать возможность полива газона, то здесь должен быть сильный напор в 4, иногда – в 6 бар.
Бытовые сантехнические приборы, подсоединенные к водопроводу, способны корректно работать исключительно от определенного давления, которое обычно составляет не меньше 1.5 бара
Оптимальным показателем давления для загородного дома будет отметка в 4 бар. Такого напора хватит для исправной работы всех сантехнических устройств. При этом большинство фитингов, узлов запорно-регулирующей арматуры способны его выдерживать.
Давление в 4 бар может обеспечить далеко не каждая система. Обычно для загородных домов давление в водопроводе составляет 1-1.5 бар, что соответствует самотеку.
Какое давление в водопроводной сети является нормой?
Единица измерения «водопроводного давления» — 1 бар. Он равен примерно одной атмосфере (точнее 1,0197 атмосферы, но это несущественно). Такое давление соответствует весы столба воды высотой 10 метров.
Сбои в системе водоснабжения
Такого давления вполне достаточно для обслуживания потребителей даже на самом верхнем этаже многоэтажки. Но, к большому сожалению, давление не относится к стабильным характеристикам системы водоснабжения. И нормальное давление воды в водопроводе – 4 бара – встречается не так уж и часто. Поскольку в типовой системе давление колеблется в пределах от 2,5 до 7,5 бар, в пиковые показатели доходят и до 10 бар.
Причем повышение давления в водопроводе, в большинстве случаев, приводит к сбоям в системе водоснабжения. Причем некоторые приборы (керамические вентили, резьбовые муфты и так далее) испытывают затруднения при давлении 6,5 бар. А 10 атмосфер способны выдержать лишь сварные соединения и особые фитинги (промышленного типа, с конической резьбой или пресс гильзой).
Однако недостаточное давление приводит к не меньшим затруднениям и сбоям в работе водовода. Ведь некоторые бытовые и сантехнические приборы «стартуют» только при определенном давлении на входящем патрубке. Например, джакузи можно «запустить» при давлении от 4 бар, а стиральная машинка-автомат включается при давлении не менее 2 бар. И даже душем можно пользоваться только в том случае, если давление в системе будет не ниже 1,5 бар.
Именно поэтому, общепризнанное оптимальное давление в системах бытового водоснабжения равняется 4 бар. При такой «нагрузке» практически отсутствует риск разрушения фитингов и узлов запорно-регулирующей арматуры. И, в то же время, 4 бар вполне достаточно для «запуска» самых привередливых бытовых приборов и сантехнического оборудования.
Максимальное и минимальное давление воды в водопроводе автономного типа
Автономный водопровод работает не на общих стандартах, а по велению своего владельца. В такой системе можно выставить любое давление – от тривиальной одной атмосферы, когда вода идет по трубам практически самотеком, до четырех, а то и шести бар, необходимых для автоматического полива удаленного газона.
Автономный водопровод
И какое давление в водопроводе будет оптимальным, в данном случае, решает владелец дома, который и будет оплачивать ремонт фитингов и запорно-регулирующей арматуры или страдать от отсутствия возможности принять ванну, в то время, когда работает система автоматического полива.
Поэтому большая часть загородных домовладений оборудуют автономными системами с напором от 1,5 литра/секунду. И минимальное давление в «частном» водопроводе не может быть меньше 1,5 бар. В ином случае домовладелец не сможет воспользоваться двумя сантехническими приборами одновременно.
Ну а максимальное давление в автономной системе зависит от двух факторов – дебета источника (скважины или колодца) и производительности насоса. Если источник может сгенерировать более 0,5 м3 воды в сутки, а насос перекачать весь этот объем с достаточно высоким напором (более 1,5 литров в секунду), то давление системе можно поднять до критических 6 бар.
Но в большинстве случаев владельцы автономных скважин озабочены не ограничением напора, а вопросом: «Как повысить давление в водопроводе?» Ведь существенным дебетом обладают только артезианские скважины, да и то далеко не все. А большая часть источников на наших участках относится к слабонапорному, а то и безнапорному типу. И дебета таких скважин едва хватает на семью из 3-4 человек.
Поэтому большинство владельцев автономных источников водоснабжения знакомы с проблемой недостаточного давления в системе не понаслышке. И далее по тексту мы рассмотрим пути решения этой проблемы.
Особенности водоснабжения многоквартирного дома
Схемы централизованного обеспечения водой в городских условиях состоят из нескольких технологических циклов:
- Водозабор. Для питьевой воды он может быть устроен из достаточно полноводной реки или системы артезианских скважин.
- Станция водоподготовки, где производится фильтрация и осаждение твердых фракций, а также обеззараживание воды от бактериальных составляющих и химически вредных веществ. На выходе жидкость обязательно проходит контроль качества в специальной лаборатории.
- Подготовленная к использованию вода накапливается и сохраняется в специальных обширных резервуарах.
- Из накопителей подготовлена вода забирается водопроводной насосной станцией и распределяется далее.
- Водопроводная сеть подключается к домовым распределительным сетям и по стоякам подается в квартирные разводки.
Внутриквартирные водопроводные сети могут иметь различные конфигурации. Давайте рассмотрим их для четкого понимания вопроса.
Тройниковая разводка в квартире
Такой способ формирования водопровода в квартирах применяется еще и по сегодняшний день.
Он включает в себя следующие основные элементы:
- Распределительная труба, подключаемая к стояку. При этом обязательным элементом конструкции является шаровый кран на входе.
Применение фильтра грубой очистки обязательно. Он осаждает на своей сетке загрязнения, присутствующие в воде. Без него трубы быстро засоряются, и препятствую протоку, часто становясь причиной падения давления.
- По ходу монтажа водопровода в распределительную трубу врезаются тройники, от которых производится подключение различных сантехнических приборов и бытовой техники.
- Для подключения ванны, душевой и других точек водоразбора применяются гибкие подводки.
- При подключении многих видов бытовой техники производители рекомендуют устанавливать в водопровод дополнительный фильтр тонкой очистки воды.
Преимуществом такой схемы компоновки водопроводной системы является минимальная потребность в трубах и фитингах.
Но и недостатки весьма значительны:
- при ремонте и обслуживании разводки приходится отключать воду центральным краном, вследствие чего пользование остальными точками водозабора невозможно;
- при открытии нескольких кранов одновременно резко падает давление в водопроводной сети, что затрудняет пользование водой.
Коллекторная разводка в квартире
Несколько иначе выглядит схема разводки с использованием коллектора. При этом к стояку подключается такая же питающая труба, но она не участвует в распределении потоков воды, а заканчивается коллектором.
Он представляет собой корпус, от которого устанавливаются краны ответвлений к различным точкам потребления, включая сантехническое оборудование и бытовую технику.
При таком построении разводки водоснабжения напор в различных ветвях сети будет одинаковым.
Кроме того, на гребенке имеется возможность перекрыть отдельные ответвления для ремонта или обслуживания. При этом остальные работают в штатном режиме.
Разводка труб по коллекторной схеме позволяет отрегулировать режим подачи воды индивидуально для каждой точки потребления в зависимости от ее характеристик. При этом целесообразно использовать реле давления. При повышенных требованиях того или иного прибора к качеству воды можно установить дополнительные фильтры перед нужным устройством.
К недостаткам коллекторной схемы можно отнести потребность в относительно большем количестве труб. Но это компенсируется надежностью и удобством применение трубопровода.
Смешанные схемы
Их применяют при необходимости устройства сложно разветвленного трубопровода большой протяженности. Чтобы не тянуть трубы на значительное расстояние.
Для этого устанавливается вторая питающая труба через тройник на входе и к ней подключается еще одна гребенка для организации разводки.
Такие сложные системы могут применяться в больших загородных домах и коттеджах.
Почему давление воды в квартире действительно важно
Давление или сила напора воды важны для нормальной работы водопроводных систем. Краны, муфты, вентили, изготавливаются из расчета нормального напора и не будут полноценно функционировать без обеспечения нужного давления.
Минимальные значения напора воды для нормальной работы техники:
- Для нормальной работы крана со смесителем и унитаза с бачком достаточно 0.2 атмосферы.
- 0.3 –ванна, душ, душевая кабина, биде.
- Для джакузи, тропического ливня, гидромассажной ванны требуется 4 атмосферы.
- Стиральная, посудомоечная машина – 1,5-2 атмосферы.
Таким образом, мы видим расхождения между значением минимально допустимого по закону напора и необходимым значением для работы техники.
Жаловаться можно только в том случае, если напора не хватает даже на работу обычных кранов, унитаза и душа. Во всех остальных случаях проблемы придется решать самостоятельно.
В большинстве случаев в городские квартиры вода подается под давлением 2-4 атмосферы. К сожалению, это не касается верхних этажей и плохо спроектированных систем водоснабжения.
При неправильной работе напорного оборудования и недостаточном давлении могут возникать ситуации, когда спущенный бачок у соседей или включенный душ, становится причиной перепада давления воды у других соседей.
В этом случае жаловать на управляющую компанию и требовать ремонта и замены оборудования или водопроводных труб просто необходимо.
Что может повлиять на низкую подачу воды:
- Проблемы и неисправности, низкая мощность центральных насосов, отключение насосов из экономии.
- Засоры в стояках на подаче воды.
- Проблемы распределительного оборудования.
- Неправильный монтаж труб, врезки в водопровод, отводы на сторонние нужды, утечки.
Как определить значение напора воды
Для замера напора используется манометр, который подключается через переходник.
Самый простой «народный» способ определить давление воды – открыть краны на полную и подставить трехлитровую банку. При должном напоре банка должна наполниться за 7 секунд или даже быстрее.
Способы увеличения давления в системе
Проблема с водонапором, особенно в старых домах, может иметь конструктивно-технический характер, перед которым коммунальщики бессильны. Также, экономя энергоресурсы, поставщики часто отключают один или несколько общедомовых повысительных насосов. За счет дублирующих контуров водоснабжение полностью не прекращается, но напор в системе значительно снижается.
В такой ситуации возникает необходимость применения одного из двух или двух одновременно методов оснащения водопроводной сети дополнительным оборудованием для увеличения давления и напора воды.
Метод #1 — проточный насос
Насосы такого типа повышают напор воды без дополнительного её забора, и каких-либо разрешений на их установку в квартирах не требуется.
Существует несколько разновидностей данных устройств, отличающихся по таким характеристикам, как:
- тип управления (ручное, автоматическое);
- разрешённая температура воды;
- способ охлаждения.
Встроенный датчик устройства автоматически реагирует на падение давления в системе и поднимает его до оптимального значения. Конструктивно проточный насос состоит из мокрого ротора, который находится в перекачиваемой воде. Ротор отделён от стартера тонкой гильзой из нержавеющего металла
Агрегаты данного вида относятся к поверхностным циркуляционным насосам. Они легко и быстро монтируются на существующих инженерных сетях. Как правило, дополнительных реконструкций системы для установки проточных насосов не требуется.
Давление, нагнетаемое насосом, может регулироваться как в ручном, так и в автоматическом режиме.
При подборе насоса необходимо сопоставлять его производительность с водопотреблением в квартире, чтобы при одновременном использовании нескольких бытовых приборов потребляющих воду, пропускной способности агрегата хватило для их нормальной работы.
К примеру, на три точки разбора воды будет достаточно насоса производительностью 3,5 м3 /час.
Небольшие по габаритам и весу проточные циркуляционные насосы могут устанавливаться на вводе центральной магистрали в квартиру, а также непосредственно перед потребляющим воду сантехническим бытовым устройством или газовой колонкой
Из наиболее популярных моделей агрегатов данного назначения можно выделить прибор от бельгийского производителя Grundfos UPA 15-90, имеющего большой рыночный спрос и достойное соотношение цены и качества.
Насос имеет очень хорошую характеристику по шуму — 35 дБ, что не требует дополнительной звукоизоляции в жилых помещениях. Несмотря на небольшую потребляемую мощность — 120 Вт, напор воды в системе повышается на 0,6 — 0,8 бар.
Важная спецификация агрегата — автоматическая блокировка при расходе воды менее 90 л в минуту и защита мокрого ротора (одновременное охлаждение и смазка).
Насос может устанавливаться как в вертикальном, так и в горизонтальном положении.
Метод #2 — насосная станция
При отсутствии эффекта от использования проточного насоса, более радикальной мерой будет являться установка в квартире насосной станции для повышения давления.
Часто только такая вынужденная мера может решить проблемы с напором воды у жильцов верхних этажей многоэтажек.
Конструктивно накопительная станция состоит из насоса и водяного аккумулятора — мембранного бака. Насос закачивает воду в бак и затем подаёт её к водоразборным точкам
С помощью реле давления вода поступает к потребителю с требуемым, заранее заданным, напором. При заполнении ресивера насос отключается.
Возобновляется работа станции после израсходования воды в гидроаккумуляторе.
Преимущества такого устройства:
- возможность пользования водой даже при её отсутствии в водопроводной системе;
- устойчивость к перепадам водяного давления.
Но следует учитывать, что такие агрегаты имеют относительно большие габариты и они более шумные, чем проточные насосы. Это накладывает определенные неудобства в использовании их в квартирах.
Кроме этого, мощная насосная станция может засосать воздух из квартир, расположенных на одних стояках водоснабжения, что приведёт к отключению насоса и необходимости заполнения системы водой.
Более широкое применение насосные станции находят в частных домах на автономных системах водоснабжения.
Рекомендации по выбору насосной станции для повышения давления и обзор лучшей десятки предложений мы привели в следующей статье.
Какое давление воды в кране водопроводной трубы в квартире, как посчитать потерю
Ослабление водонапора может появиться вследствие повышения сопротивления водоносных конструкций, изгибов, поворотов, наличия клапанов.
Подсчет потерянной силы легко выполнить с помощью специальных онлайн-калькуляторов. Они дают возможность быстро отследить динамику уровня p. В крайнем случае необходимо воспользоваться таблицей установленных данных, чтобы рассчитать требуемые параметры.
На прямых участках
Для определения водопотерь необходимо выяснить:
- сколько жидкости расходуется в определенный промежуток времени;
- из какого материала выполнены элементы системы, а также размеры трубопровода.

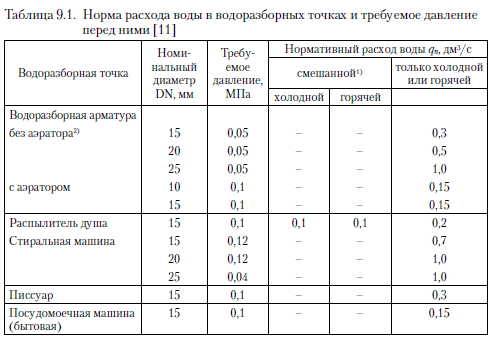

Нужные сведения можно получить, рассмотрев табличный вариант:
На местах
Воспользовавшись вышеприведенной сеткой данных, следует также произвести расчет
Только в этот раз предстоит обратить внимание на скоростные характеристики перемещающейся в системе жидкости. Расход H2O необходимо разделить на S сечения
Рассматривая представленную выше таблицу, несложно понять, что потери в зонах местного значения несущественны. Для небольших систем водоснабжения это не проблема.
Разновидности давлений трубопроводов
Любой пользователь, самостоятельно занимающийся водоснабжением, нередко сталкивается с различными терминами, определяющими давление в водопроводе, основные из них (по ГОСТ 356-80 (СТ СЭВ 253-76):
Номинальное PN. Приобретая на строительном рынке трубы для монтажа водопровода, часто сталкиваются с указанием срока их службы, у изделий из различных материалов он разный и колеблется в диапазоне от 20 лет для сталей и 50 лет для полимеров.
Пользователю следует знать, что показатель PN означает, что труба при данном наибольшем избыточном напоре может функционировать указанный эксплуатационный срок при единственном условии – температура рабочей среды не должна превышать порога в + 20 °С.
Рабочее Рр. Известно, что при повышении температуры транспортируемой среды, эксплуатационный срок любых трубопроводов снижается. В контуре отопления температура теплоносителя обычно не выходит за границы диапазона 50 – 70 °С для радиаторов и 35 – 50 °С для теплых полов, то есть номинальный PN для этих труб не актуален.
Поэтому для трубопроводов дополнительно устанавливают рабочее давление в системе водоснабжения, равное наибольшего избыточному, при котором труба может функционировать отведенный ей срок службы в заданном эксплуатационном режиме. Обычно Рр рассчитывается при подаче рабочей среды определенной температуры (обычно выше + 20 °С) или отличных от нейтральных водных ее физико-химических характеристиках.
Пробное Рпр. Указывает избыточное нормативное давление, которое устанавливают при проведении гидравлических испытаний трубопроводов и арматуры на прочность и герметичность соединений в стандартизированном диапазоне температур от + 5 до + 70 °С.
Рис. 9 Редуктор и его конструктивное устройство
Нормативы по СНиП
Зависимость расхода воды от диаметра труб и давления.
Водопроводные сети проектируются на основании СНиПа под номером 2.04.2-84, в котором четко регламентируются нормативы подачи воды в квартиры. В этом документе зафиксировано, каким должно быть давление воды в системе водоснабжения многоквартирных домов и частных строений.
В СНиПе обозначено, что напор внутри труб водопровода не должен быть меньше 1 бара. Это атмосферная единица измерения, которая определяет давление, равное 10 м водяного столба — при таком давлении вода поднимается на десятиметровую высоту.
Так как многоквартирные здания и частные дома относятся к разным категориям, нормативы в них немного отличаются друг от друга.
- На первом этаже многоквартирного дома давление воды должно быть 1 бар. С повышением этажности на каждом уровне должно производиться повышение на 0,4 бара. То есть на 4 м. К примеру, если дом в пять этажей, расчет проводится так: 10+(4х5)=30 м или 3 бар.
- В частном доме, высота которого не превышает 3 этажа (это 10 м), давление в водопроводе должно быть 1 бар. Если этажность выше данного показателя, напор воды увеличивается до 2 бар.
В законодательных документах нормативы прописаны точно. Они от паспортных показателей сантехнических приборов отличаются разительно. В квартиры холодная вода должна поступать с давлением 0,3-6,0 атм. Горячая вода должна подаваться с напором 0,3-4,5 атм. Эти параметры являются крайними.
Способ понижения или повышения воды в водопроводе
Специалисты говорят о том, что минимальный уровень давления воды в водопроводной сети многоэтажных домов не должно быть ниже 2 атм, а максимальный не должен превышать 4 атм. Эта вилка достаточна для нормальной работы сантехнических приборов и создания благоприятных условий для водных процедур.
Если присутствуют нарушения в сторону повышения напора, то есть появляется большая вероятность выхода из строя сантехприборов, эту проблему можно решить установкой такого приспособления, как редуктор (регулятор) давления. Его монтируют на входе трубы водопровода в квартиру перед счетчиком воды, но после отсекающего вентиля или задвижки.
Для повышения давления можно использовать бытовые насосы небольшой мощности. Это компактные приборы, работающее от сети напряжением 220 В. Мощность агрегата подбирают по количеству потребителей.
Напор воды в системе автономного водоснабжения
Проблем в системе автономного водоснабжения частного дома две. Первая – поднятие жидкости из глубины. Вторая – обеспечение водой не только дома, но и дальних участков придомовой территории
Поэтому очень важно правильно подобрать насосное оборудование, с помощью которого производится перекачка воды. Но в данном случае приходится кроме давления учитывать и производительность насоса — количество воды, перекачиваемой за единицу времени
