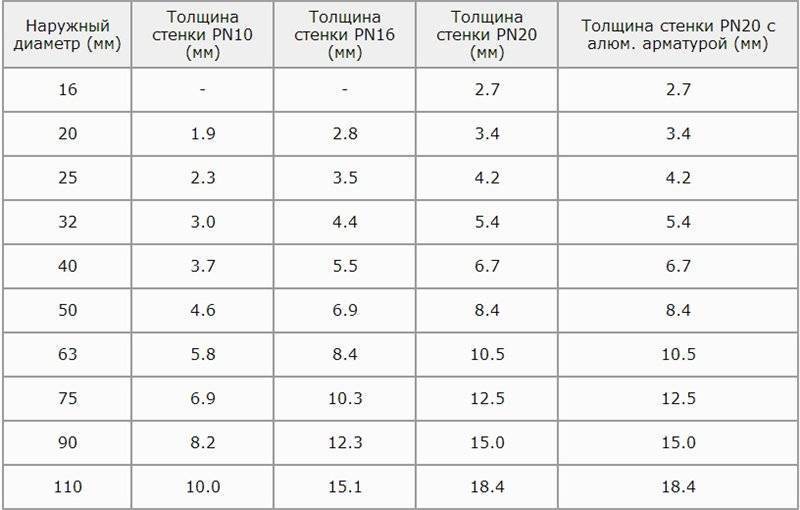

Размеры полипропиленовых (ППР) труб: диаметры и толщина стенок по ГОСТу

Разновидности пластика

Соединение пластиковых труб.

Широко известны несколько разновидностей сантехнических изделий из пластика. В основе их лежат разные виды химических веществ:

• на основе поливинилхлорида выпускаются трубы ПВХ. Полипропиленовые трубы маркируются буквами РР, полиэтиленовые – РЕ, из сшитого полиэтилена – РЕХ. Металлопластиковые имеют маркировку PEX-AL-PEX. Трубы из ПВХ используются для систем горячего и холодного водоснабжения, канализации, применяются в пищевой промышленности. Для соединения их применяют специальные фитинги;
• трубы полипропиленовые РР состоят из рабочего слоя, слоя фольги и защитного слоя, которые соединены друг с другом благодаря перфорированной фольге. Такие слоеные конструкции имеют диаметр 16-125 мм. Соединяются методом термопластической сварки. Применяются в системах снабжения питьевой водой, в трубопроводах отопления и передачи сжатого воздуха;
• трубы РЕХ изготовлены с применением сшитого полиэтилена. Они обладают высокой прочностью. Применяются для монтажа систем отопления и водоснабжения. Монтируются с помощью обжимных фитингов. Применяются в системах снеготаяния и при оборудовании теплых полов;
• широко распространенные металлополимерные трубы имеют внутри дополнительный слой алюминиевой фольги. Этот слой позволяет значительно снизить коэффициент линейного расширения изделия. При изгибе они сохраняют форму.

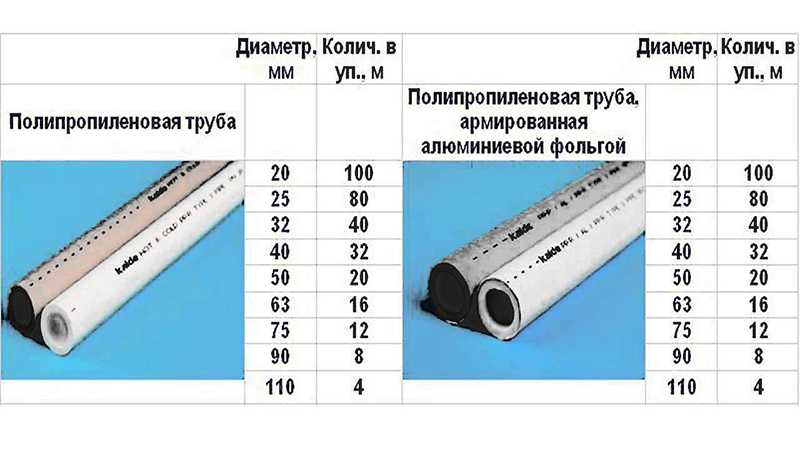

Полипропиленовые трубы обычно поставляются длиной 4 м и комплектуются фитингами. К фитингам относятся тройники, переходники, отводы, комбинированные муфты, американки, бурты под фланец, гребенки, электросварные муфты, водорозетки, крестовины и заглушки.

Диаметры полиэтиленовых труб.

Следующий показатель – диаметр. Он бывает наружный и внутренний. Полипропиленовые трубы выпускаются с внутренним диаметром от 5 мм и больше. Этот показатель позволяет рассчитать количество вещества, способного пройти через трубу в единицу времени. Наружный диаметр необходимо знать для подготовки ниши для укладки трубопровода. для подбора соединительных фитингов.

• трубы малого диаметра – от 5 до 75 мм. Применяются для монтажа водопровода и отопительных систем в частных домах и квартирах. Наиболее популярен в многоэтажных жилых домах диаметр 32 мм;
• средний диаметр – 80-315 мм. Используются они для систем канализации, водоснабжения в домах, для транспортировки различных химических жидкостей;
• 400 мм и выше относится к классификации крупного диаметра. Используются такие трубы для подачи больших объемов холодной воды и для монтажа вентиляционных систем. Толщина стенок различных полипропиленовых труб может быть 1,9-18,4 мм. Для отопительных систем следует выбирать толстые стенки.

Диаметры имеют стандартные обозначения. При выборе подходящего диаметра нужно учитывать:

• внутренний. Это главная характеристика для подбора соединительных фитингов;
• наружный – подразделяется на малый размер – 5-102 мм; средний – 102-406 мм; большой – 406 и более мм. Иногда диаметр может обозначаться в дюймах.

Внутренний диаметр – важная характеристика. Эта величина помогает подобрать нужные трубы для монтажа самых разных тепловых систем в быту и на производстве. Вычислить его можно самостоятельно по формуле: d=sqrt((3,14xQ)(vxdt)). Символы обозначают:

• d – искомый внутренний диаметр;
• Q – величина теплового потока в кВт;
• V – средняя скорость теплоносителя в метрах в секунду;
• dt – температурный диапазон;
• sqrt – корень квадратный.

Полипропиленовые трубы диаметром 110 мм используются в производственных условиях. 63 мм – для транспортировки химических веществ и сжатого воздуха, а также для соединения с котельной в системах отопления. 25 мм – для подключения радиаторов к общей отопительной системе.

Стояки 5-этажных домов делают из труб 25 мм диаметром. Для зданий в 9 и более этажей используют диаметр 32 мм. Внутриквартирная разводка выполняется диаметром 20 мм. Трубы больших диаметров применяются для подвода холодной воды к нескольким домам. 500 и более мм годится для монтажа магистрального водопровода, снабжающего водой целый городской район.

Монтаж полипропиленовых трубопроводов производится с помощью минимального набора инструментов. Нужны будут:

• рулетка;
• ножницы для разрезания полипропилена;
• сварочный электроприбор;
• уголки;
• муфты;
• краны.

Ножницы можно заменить ножовкой по металлу. Стандартный сварочный прибор оснащен комплектом насадок для сварки полипропиленовых труб диаметром от 20 до 50 мм.

Основное назначение

Благодаря особым свойствам полипропилена, область применения труб из этого материала довольно широкая.

Их используют при монтаже систем водоснабжения горячей и холодной водой, для систем отопления, канализации и вентиляции, устройстве теплых полов, в технологических линиях пищевых и химических производств, оросительных системах и пр.

При этом прокладка труб может осуществляться открытым или закрытым способом: внутри стен под различными отделочными материалами, в каналах и шахтах; трубы можно прокладывать непосредственно под землей – в общем, вариантов установки очень много.

Преимущества

Изделия из термопластичного полимера для трубопроводов имеют внушительный список достоинств.

К ним относятся:

Конструкция ПП труб

• достаточная механическая прочность и стойкость к резкому перепаду давления или температуры;
• высокая экологичность материалов и эстетичный дизайн;
• химическая устойчивость к воздействию агрессивной среды и токсичных веществ;
• высокие диэлектрические свойства, предотвращающие электропроводимость материала;
• хорошее шумопоглощение (полипропилен заглушает вибрирующие и урчащие звуки, которые издает теплоноситель во время протекания по трубопроводу);
• высокие антикоррозийные свойства и отсутствие отложений внутри труб;
• эластичные свойства материала не позволяет воде замерзнуть, что обеспечивает надежную работу и долгий срок службы системы отопления; самая высокая надежность соединений среди других видов пластиковых труб;
• широкий ассортимент различных видов соединительной и запорной арматуры, позволяющей монтировать системы трубопроводов любой конфигурации и сложности;
• удобство, простота и быстрота установки;
• небольшой вес, низкая стоимость материалов и соединительных элементов;
• неприхотливость в обслуживании и долговечность эксплуатации.

Недостатки

Недостатки относятся к особенностям эксплуатации изделия:

Изгиб трубы с помощью газовой горелки

1. Низкая термостойкость материала требует подходить к выбору ПП труб очень внимательно (необходимо учитывать показатель теплостойкости или сразу присмотреть утеплитель для труб отопления).
2. Полипропилен плохо поддается деформации вследствие чего изменить направление трубы невозможно. Приходится прибегать к помощи дополнительной арматуры (уголки, тройники, обводы).
3. Довольно высокое линейное расширение при нагревании (особенно у неармированных труб) требует применения особых правил монтажа и специальных компенсаторов.
4. Для прокладки труб необходим специальный сварочный аппарат, который из-за особенности своей конструкции не всегда получается использовать в ограниченном пространстве или в труднодоступном месте.
5. Полипропилен подвержен воздействию прямых солнечных лучей – это вызывает преждевременное старение материала.

Проектируем водяной тёплый пол

Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.

g=Q/F,

где F, м2 – полезная площадь пола, которая будет использована под отопление. Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.

Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.

Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (tf, С) рекомендуется:

• + 29°С – для жилых помещений (спальни, гостиной, кабинета);
• + 33°С – для помещений с повышенной влажностью (санузла, кухни);
• + 35°С – для участков возле внешних стен.

Табличный подбор шага укладки трубопроводов

Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – Rw, м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (tf, С), а также градиент рабочих температур теплоносителя (tz/tp, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).

Таблица 1.

Таблица 2.

Таблица 3.

Вычисляем количество и диаметр трубопроводов

Расчет длины трубы для теплого пола выполняем по формуле:

L=(F/M)*1,1+2*N, где

• L – искомая длина трубопровода, м;
• F – полезная площадь пола отапливаемого помещения, м2;
• b – шаг (частота прокладки) витков, м;
• N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
• 1,1 – коэффициент запаса труб на повороты.

Расход трубы также можно прикинуть, воспользовавшись таблицей 4.

Таблица 4.

Шаг, мм	Расход трубы, м/м2
100	10
150	6,7
200	5
250	4
300	3,4

Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу Ø 16 мм, у которой внутренний Ø 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м). Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.

Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.

Неспециализированные положения

Для начала мало внимания уделим конкретно самим пластиковым трубам, а правильнее их хорошим и отрицательным чертям, дабы понимать в будущем, с чем нужно будет иметь дело.

Преимущества

• Дешевизна. Существенно дешевле подобных изделий из других материалов.
• Простота обработки. Легко поддаётся резке.

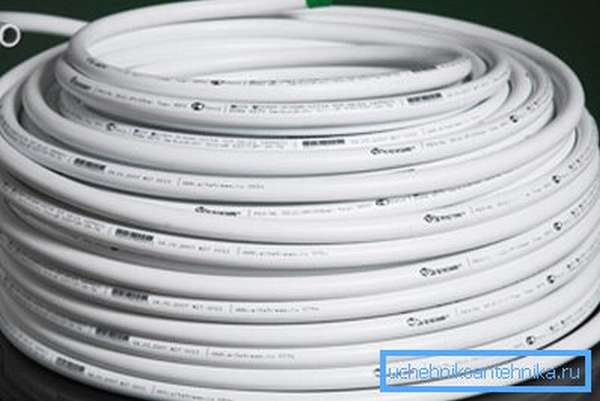

• Эластичность. Транспортируется и хранится в скрученном виде.

• Мелкий вес. Не требует усиленного крепления.
• Экологичность. Соответствует всем санитарным нормам.
• Неподверженность коррозийным процессам. Очень важный аспект при условии постоянного контакта с водой.
• Долгий эксплуатационный срок. Исправно помогают не меньше пятидесяти лет.
• Лёгкость монтажа при помощи пайки, о которой мы более детально поболтаем мало позднее.

Недостатки

Температурное ограничение, составляющее +95 градусов Цельсия. С одной стороны это явный минус в эксплуатации, но с другой как раз данное свойство и разрешает осуществлять сварку в бытовых условиях.

Совет: в случае применения пластиковых труб в системах отопления, где при сильных морозах вероятна подача теплоносителя разогретого свыше допустимой нормы, рекомендуется применять армированные изделия. Они способны переносить значительно более большие температуры.

Относительно не сильный стойкость к механическим действиям. Другими словами, к примеру, под проезжей частью прокладывать магистраль из полипропилена категорически не нужно без дополнительной защиты.

Как узнать свойства и характеристики полипропиленовых труб по маркировке

Маркировка полипропиленовой трубы, несет в себе важную информацию о составе трубы и ее применении. Профессионалы легко могут прочитать и быстро выбрать нужную трубу для водоснабжения или отопления, не переплачивая денежные средства заказчика.

Но что делать, если вы сами хотите произвести монтаж водопровода на даче или в доме? В этой статье мы поговорим как правильно читать маркировку на трубах и сделать верный выбор, сэкономив деньги.

Как правило, в самом начале маркировки трубы идет название фирмы-изготовителя.

Затем обозначают тип полипропилена:

• 1 тип – обозначается PPH. Данная труба изготавливается из гомополипропилена. Сфера применения: в холодном водоснабжении, вентиляции, в промышленных целях, например, для перекачки агрессивных сред и прочее.
• 2 тип – обозначается PPB. Изготавливается из блоксополимера. Сфера применения схожа с первым типом, однако данная труба допускается для монтажа теплого пола.
• 3 тип – самый популярный среди монтажников и потребителей, его обозначают PPR. Кстати, многие теряются при виде маркировки PPR и PPRC и начинают думать, в чем отличия. На самом деле они абсолютно одинаковые. В последнее время изготовители стали применять маркировку PPR отказавшись от последней буквы. Изготавливается из рандомсополимера и может применяться для монтажа холодного, горячего водоснабжения, в различных типах систем отопления.

Существует такой вид полипропилена как PPs, особая труба допускает транспортировку жидкости с температурой 95°C.

Кстати, цвет трубы тут не играет никакой роли, это лишь краситель, который добавляют производители. Исключением является труба с черным оттенком, которая защищена от ультрафиолета.

Рядом с маркировкой типа полипропилена также можете найти маркировку, обозначающую, что это комбинированная труба, например, с прослойкой алюминия (AL) или стекловолокном (FB или Fiber). Обе такие трубы отлично подходят для систем отопления.

Затем мы можем увидеть маркировку давления (PN).

На какое давление рассчитана труба:

• PN10 – номинальное давление 10 атмосфер, данная труба подходит для холодного водоснабжения с температурой до +20°C.
• PN16 – номинальное давление 16 атмосфер, применяется для холодного водоснабжения и подачи воды с температурой не превышающей +60°C.
• PN20 – номинальное давление 20 атмосфер, применяется для холодного, горячего водоснабжения с рекомендуемой температурой не выше 75 – 80°C данные трубы можно применять и для систем отопления с максимально допустимой температурой 95°C, но необходимо учитывать, что срок службы трубы будет заметно меньше.
• PN25 – номинальное давление 25 атмосфер, если вы видите такой параметр, это может означать, что труба армированная алюминиевым слоем и применяется для систем горячего водоснабжения и отопления с рабочей температурой не превышающей +95°C.

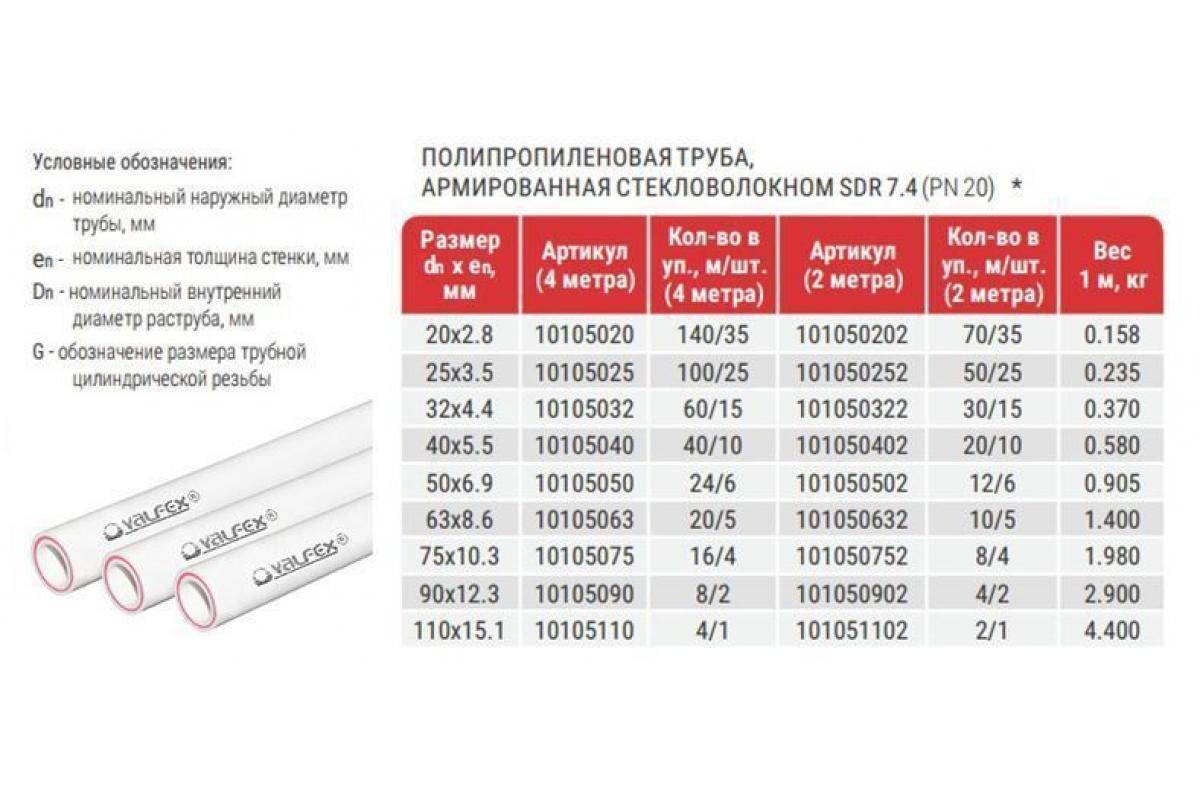

Следом за всеми этими данными идет маркировка диаметра трубы и толщины стенки: например, 20х3,4 что в переводе означает: 20 – это внешний диаметр трубы в мм (полипропиленовые трубы всегда обозначают внешний диаметр), 3,4 – это толщина стенки в мм.

Также в маркировки трубы могут присутствовать такие данные как: нормативный документ, дата выпуска, номер партии и др.

У разных производителей порядок маркировки может отличаться от вышеуказанного, суть этого не меняется.

Еще мы хотим обратить особое внимание на то, чтобы при выборе трубы обращали внимание на ее график температур и давления, ведь вся эта маркировка с условными обозначениями PN10, PN16, PN20… указана при температуре в +20°C. Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер. Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер

Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер

Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер.

Конечно, паниковать не стоит, если вдруг по каким-либо причинам у вас скакнет давление до 8 или 10 атмосфер при заданной температуре, с трубой ничего не случится, ее не разорвет — просто, чем дольше воздействие критических температур и давлений, тем меньше срок службы трубы.

Как узнать свойства и характеристики полипропиленовых труб по маркировке Маркировка полипропиленовой трубы: фирма-изготовитель, тип пропилена, на какое давление рассчитана труба, максимальное давление и температура теплоносителя.

Некоторые важные нюансы монтажа

Установка пластиковых труб несколько отличается от металлических аналогов. В частности, при монтаже необходимо соблюдать такие условия:

• Полипропиленовые трубы не сгибаются под прямым углом, здесь используются тройники и фитинговые соединения для изменения направления магистрали.

• Пластик не разрушается под воздействием температурных перепадов: труба увеличивается в длину. Поэтому если длина отрезка трубопровода превышает 10 метров, обязательно устанавливаются компенсаторы температур.





















• Под воздействием высоких температур трубы подвержены линейному расширению, поэтому не допускается жёсткая фиксация трубопровода внутри стеновых конструкций: обязательно оставляются тепловые зазоры.

• Для горячего водоснабжения применяются только армированные изделия, которые меньше подвержены линейным расширениям.

• Допускается незначительный изгиб трубы. Это можно сделать нагревая поверхность строительным феном (температура около 140 градусов).

Нужно отметить, что хранение пластиковых труб на открытых пространствах не рекомендуется. Чтобы защитить изделия от прямых солнечных лучей, которые разрушают структуру, обязательно обустраиваются навесы.

Способ соединения

Как уже говорили, соединяют полипропилен при помощи сварки. Но несмотря на высокий уровень пластичности, минимальный радиус изгиба не позволяет делать повороты даже с углом 90°, не говоря уже про более крутые. Все ответвления и повороты делают при помощи фитингов. Это специальные элементы для соединения пластиковых труб. Это целый ассортимент различных деталей для каждого диаметра.

Фитинги для полипропиленовых труб: виды и разновидности

Разница в том, что в маркировке указывается диаметр трубы, для которой эти элементы предназначены. Так что никакого подбора по размерам вам не надо. Если вы используете трубу, скажем диаметром 25 мм, то просто берете фитинги с такой же маркировкой. Покупать лучше и то и другое одной фирмы. Тогда проблем не будет. Если пришлось взять изделия разных фирм, для уверенности «примеряйте» их. Возьмите отрезок трубы в магазин и проверьте совместимость. Входить должно без особых проблем, но плотно, без зазоров.

От чего зависит выбор диаметра полипропиленовой трубы

Чем больше диаметр трубы – тем лучше она справляется с нагрузкой. Чтобы не прогадать, можно выполнить специальный расчет. Для этого берется наименьший возможный диаметр в конкретном сечении и подставляется под рабочее давление и температуру. После можно ориентироваться на тип трубы и материалы.

Правила и ГОСТы говорят, что для разных помещений нужно использовать свои стандарты. Так, к примеру, для зданий, где будет много людей, внутренний диаметр должен быть выше 40 мм, хотя зачастую эта цифра больше. В индивидуальном строительстве стандарты не такие жесткие – 20-30 мм. Трубы такого диаметра обычно с легкостью пропускают воду и не составляют никаких проблем.

Как выбрать правильный размер полипропиленовых фитингов для домашней магистрали

Выбрать элементы для домашней магистрали не трудно, если правильно читать маркировку. Нужные характеристики изделия описаны достаточно подробно, расшифровка большинства терминов приводилась выше. Все, что нужно сделать – подобрать совместимые друг с другом модели.

Лучшим вариантом будет пойти в магазин сантехники и рассматривать продукцию от одного производителя. Если так сделать – риск несовместимости уменьшается. К тому же товар там можно пощупать, а это, в свою очередь, хороший способ проверить совместимость. Для того чтобы это сделать, нужно просто вставить край одного изделия в другое. Если оно сидит плотно, значит модели подходят друг к другу.

Обозначения ППР труб

Важно правильно читать маркировку. Основываясь на этих данных можно подобрать и установить трубы которые прослужат максимальный срок

Для холодной воды – это 50 лет, для горячей – 25 лет. При соблюдении всех правил использования и правильном подборе труб, этот срок может увеличиться вдвое, но это неточно.

Чтобы рассчитать срок службы нужно обратится к графикам из ГОСТа. Подставить данные, условия эксплуатации (температуру воды) и указать давление. На графике достаточно просто провести расчеты, для более точной информации можно воспользоваться специальным калькулятором.

На трубе написано много значений, но потребуется не все. Нужные значения:

• Тип материала;
• Класс трубы;
• Диаметр и толщина стенки;
• SDR, S, PN.

На трубе сначала указывается производитель, до маркировки PP – R. После названия указывается тип пропилена. Если нужен монтаж из нескольких труб лучше не паять изделия с разными значениями. Легко определить по цвету: серые с белыми не соединять, для белых труб также есть разница, разные маркировки не объединяются.

Далее учитывается диаметр трубы и толщина стенки. Диаметр измеряется по наружной части. Соответственно, чем больше толщина стенки тем выше ее прочность, но проходимость меньше.

Далее обращаем внимание на такие параметры: SDR, S, PN – по сути они говорят об одном, но различия все же есть. Значение PN постепенно отходит и производители редко указывают его, но это больше для людей, которые привыкли использовать этот параметр

Он указывает на толщину стенки, это может тонкостенная труба со значением PN (1,0), средняя толщина – PN (2,0) и толстостенная PN (2,5) с армировкой. Также этот параметр нужен для расчета давления, то есть  PN (2,5) предназначен для давления в 25 bar. Если расчеты проведены правильно такая труба прослужит не менее 50 лет.

Когда тип полипропилена определен следующие значения в маркировке – это SDR и S. SDR – это соотношение диаметра к толщине стенки. Чем толще стенка, тем меньше SDR. Это значение можно вычислить по формуле 2S + 1 = SDR. Также можно узнать по ГОСТу, или обратиться к профессионалам.

Определить срок службы легко по эталлоным графикам длительной прочности PP – R. Просто подставить данные, температуру эксплуатации к виду трубы, на пересечении графиков и будет примерный срок эксплуатации.

Для большего удобства можно воспользоваться калькулятором – расчет кольцевого напряжения (сигма). Нужно подставить данные из маркировки, указать температуру эксплуатации и давление в системе.

Все данные будут примерными, поскольку давление меняется, температура воды также. В расчетах получается минимальный срок, при нормальном эксплуатировании и значение следует уменьшить если предполагаются резкие перепады температуры или постоянное использование с высокими температурами.

Важно знать класс трубы. Не все производители его указывают, но если в маркировке присутствует данный параметр – это значительно упростит жизнь

То есть проводить расчеты не нужно, фирма это сделал за вас. Существует пять классов:

• Класс «ХВ»;
• Класс 1;
• Класс 2;
• Класс 4;
• Класс 5.

Для вычисления срока службы трубы есть специальная таблица: Классификация эксплуатационных характеристик. Особенность таблицы – все значения в строке нужно суммировать. Возле класса трубы указано и давление при котором можно эксплуатировать трубу. Остальные значения не пригодятся для рядовых пользователей, они для профессионалов.
