Как сделать дренаж на участке своими руками

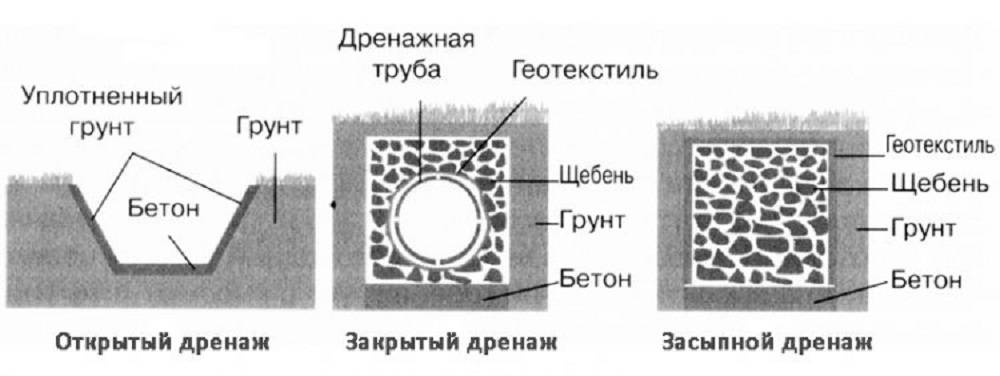

Какие бывают дренажи

Чтобы понять, как правильно сделать дренаж на своем садовом участке, нужно познакомиться с их видами. По способу устройства дренажи подразделяются на несколько видов. Первым стоит назвать открытый тип дренажа. Он представляет собой систему траншей глубиной от 20 до 30 см, стенки которых должны располагаться под уклоном в 30 градусов по отношению дну.

Его используют для того, чтобы убрать лишнюю воду с поверхности грунта на участках во время обильных осадков и весеннего таяния снега. Все траншеи выкапываются под определенным уклоном, так чтобы вода стекала в сторону общей канализации или какого-либо водосборника. Чтобы стенки открытого дренажа не осыпались и не разрушались, их укрепляют при помощи камней, бетона или растений с крепкой и разветвленной корневой системой.

Открытый тип дренажа

Вторым можно назвать закрытый или глубинный дренаж, который бывает горизонтальным или вертикальным. Этот вид помогает внутри грунта дренировать воду на участках с высоким уровнем залегания грунтовых вод. Глубинный горизонтальный дренаж представляет собой сеть специальных труб с отверстиями, соединенных с водоемом, канализацией, оврагом или колодцем. Они располагаются на глубине от 0,8 до 1,5 метров и засыпаны щебенкой, песком.

Вертикальным дренажом называют водосборные колодцы, где скапливается вода из системы траншей, и которые связаны с канализацией или водоемом, оврагом. Если соединить такие колодцы с канализацией нет никакой возможности, то воду просто откачивают при помощи погружного насоса и вывозят в цистернах.

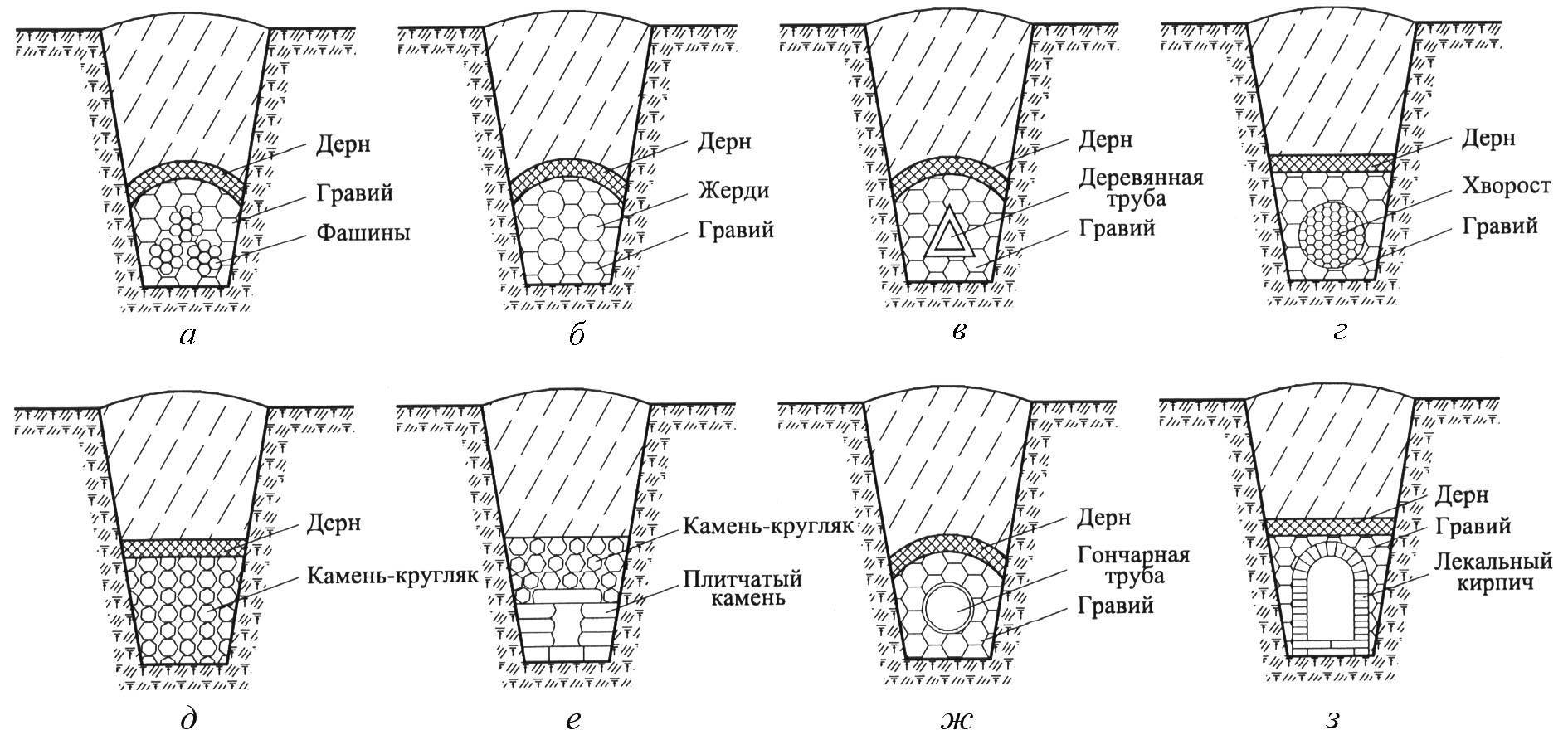

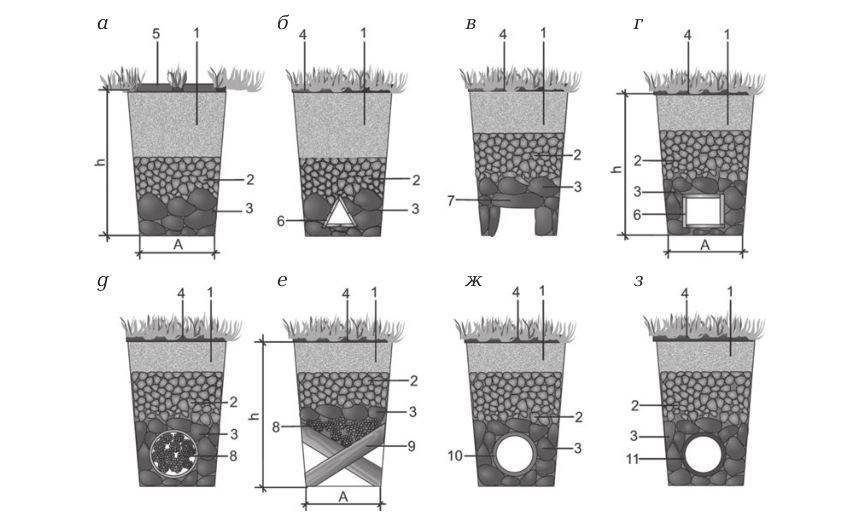

Также стоит упомянуть засыпной тип дренажа, который чаще всего используют на тяжелых и глинистых грунтах. Он представляет собой довольно глубокую траншею, заполненную до половины крупным щебнем, на который насыпают мелкую фракцию щебня, а сверху слой обычной садовой земли (от 15 до 35 см).

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

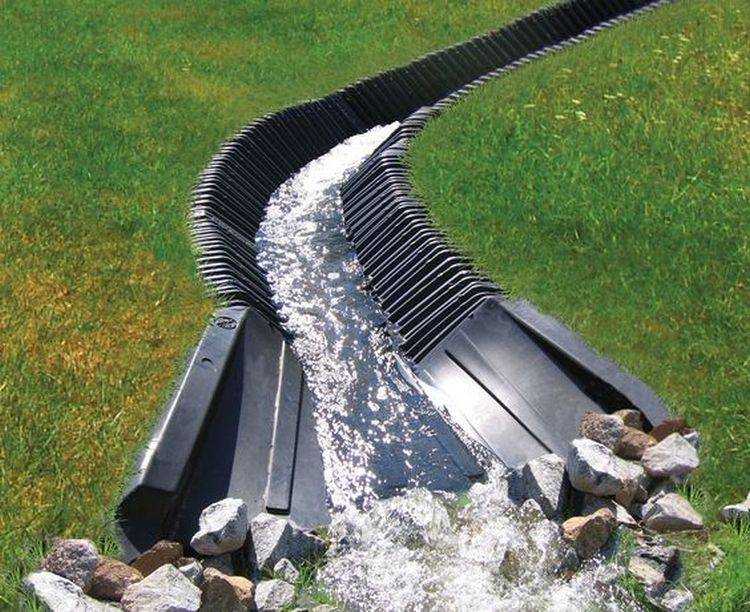

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

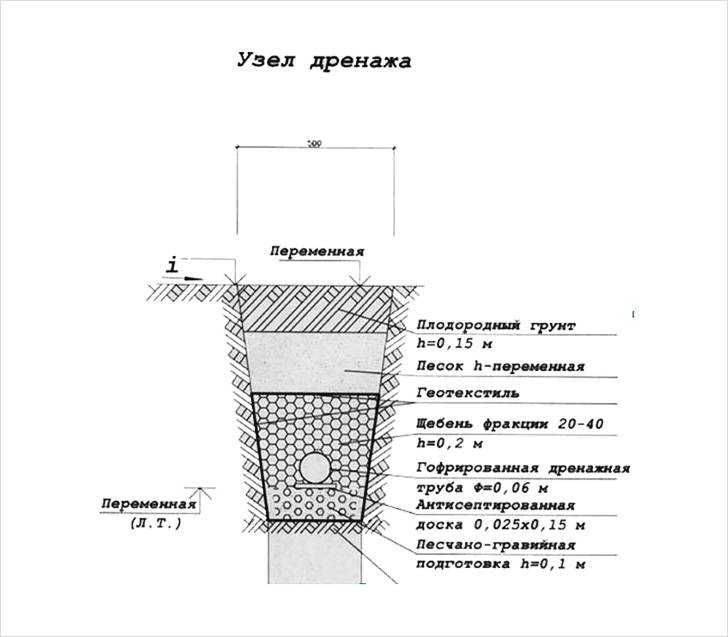

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Делаем поверхностный дренаж

Чтобы знать, как сделать дренаж на участке, нужно знать его технологию строительства. Система дренажа для отвода вод с поверхности грунта обычно делается из основных или магистральных траншей, которые чаще располагаются по периметру участка. Они имеют уклон в направлении канализации. Имеются также и вспомогательные траншеи, которые идут по территории всего участка от мест, где образуется самое большее количеством воды к магистральным. Соответственно, вспомогательные траншеи имеют уклон в сторону основных. Обычно он составляет от 1 до 3 см на один метр.

Перед тем как приступать к сооружению дренажа, обязательно нарисуйте план участка и дренажной системы. Проведите разметку траншей и следите за уклоном во время земляных работ при помощи инструментов. Это поможет избежать неприятных сюрпризов после окончания всех работ. Помните, что стенки поверхностного дренажа располагаются под углом около 30 градусов ко дну. Их желательно укрепить. Это может быть отсыпка щебенкой или гравием, а также отделка крупными камнями, бетонирование и высадка различных растений.

После выкопки траншей обязательно проведите проверку, как будет сходить вода по дренажной системе. Для этого пустите по ней достаточное количество воды и посмотрите, как она проходит по ней. Если на каком-то участке она застаивается, то лучше устранить эту проблему до окончания работ.

Еще стоит отметить, что система открытого дренажа может стать центром ландшафтной композиции участка, если ее оформить красивыми сочетаниями различных по форме, размеру и окраске камней.

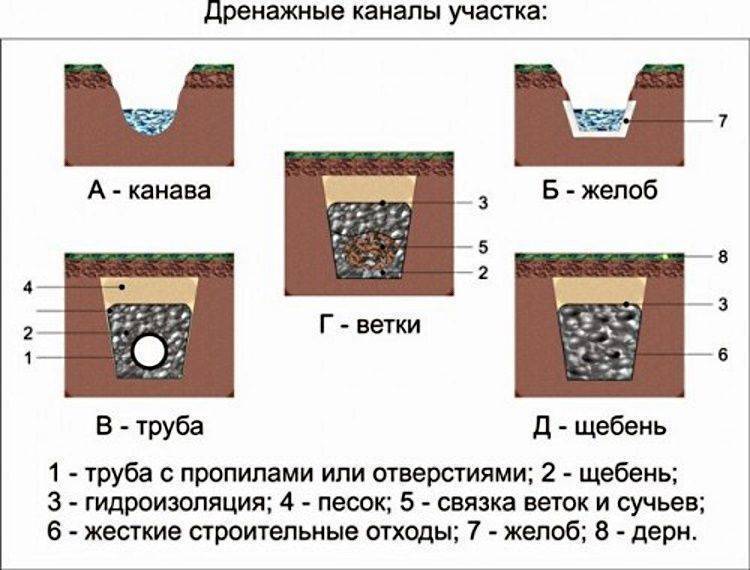

Схемы устройства дренажных систем

Существуют разные схемы создания дренажа на дачном участке.

Выделяют два основных способа:

• открытый;
• закрытый.

Открытый или поверхностный является самым простым и включает в себя такие водоотводные системы как дренажная канава, траншея, ров. Эффективно отводит поверхностные воды.

Закрытая или глубинная система представляет собой трубы с многочисленными отверстиями и ответвлениями, в которые поступает влага, а также колодцы. Трубы укладываются в канавы и сверху засыпаются песком. Применяется для уменьшения уровня грунтовых вод.

Открытые дренажные системы

Формирование водоотводящей системы при помощи открытого дренажа на дачном участке – это самый простой способ, который не требует лишних затрат. Включает в себя системы канав, которые расположены под углом. По канавам излишки воды стекают в дренажные колодцы либо выводятся за пределы дачного участка. Канавы стараются делать подальше от строения, чтобы не вызывать деформацию фундамента. Их средняя глубина около 50 см.

Открытые системы имеют два основных недостатка:

• они занимают полезную площадь участка:
• траншеи необходимо периодически очищать от попадающих в них листьев и мусора.

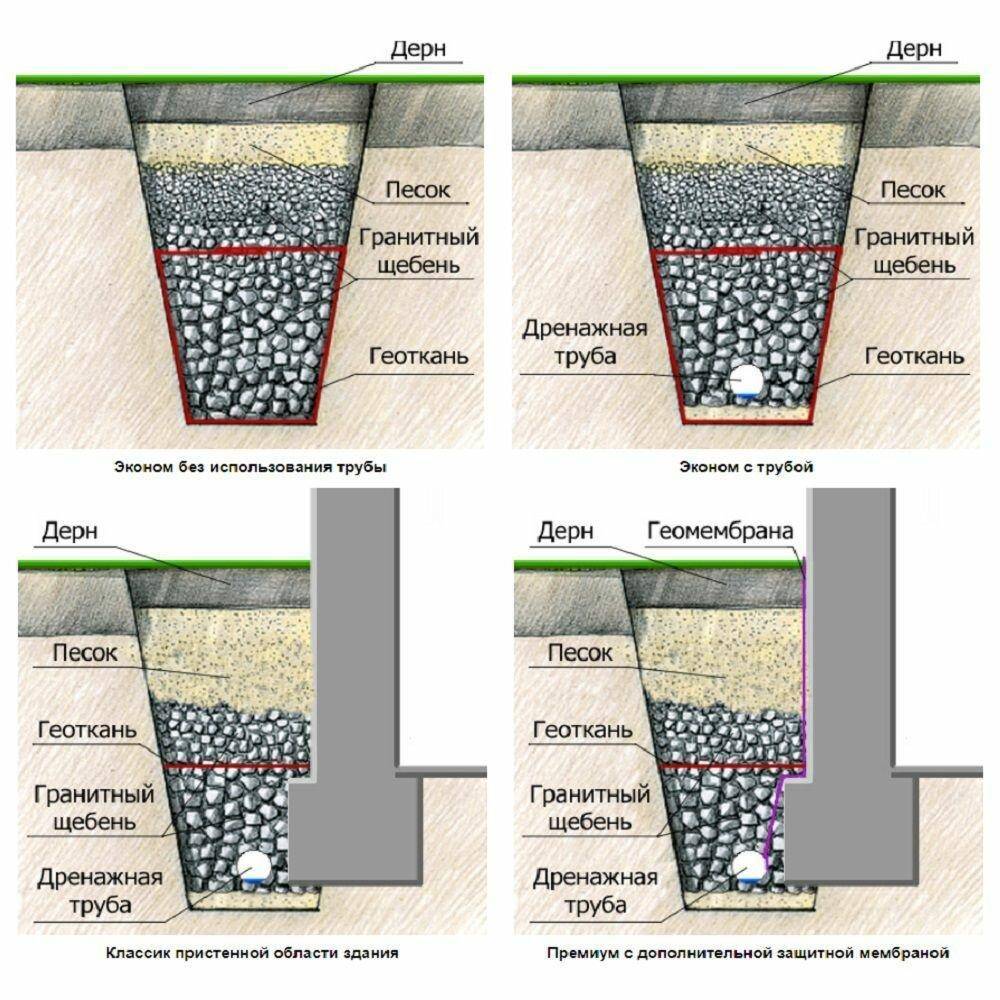

Пристенная

Подобный вид водоотвода представляет собой инженерный комплекс, предназначенный для защиты фундамента и подвала от жидкости. Подходит для условий глинистого грунта, когда талые и дождевые воды не могут самостоятельно покинуть зону рядом с домом.

При создании дренажной пристенной системы вокруг дома своими руками включаются канава, колодцы и насосы для отвода воды с территории. Дренажная канава позволяет отводить воду от стен строения. Желоба для отвода воды на земле делают на расстоянии от полутора метров с углублением на 10 см ниже пола подвала. Для повышения эффективности отвода может делаться вместе с ливневками.

Пластовая

Применяется для отвода воды с участка с высокой мощностью водоносных слоев. Монтируется еще на этапе возведения здания под подошвой фундамента на уровне песчаной подушки. Часто сочетается вместе с трубной системой. Излишняя вода поступает в ближайший колодец, ручей, ров или другой специально оборудованный приемник жидкости.

Кольцевая

В случае если нужно осушить болотистый участок, применяется кольцевой метод. Он сложнее в реализации, так как систему нужно располагать ниже уровня грунтовых вод на 30 см. Трубы, как следует из названия, укладываются вокруг дома в форме кольца.

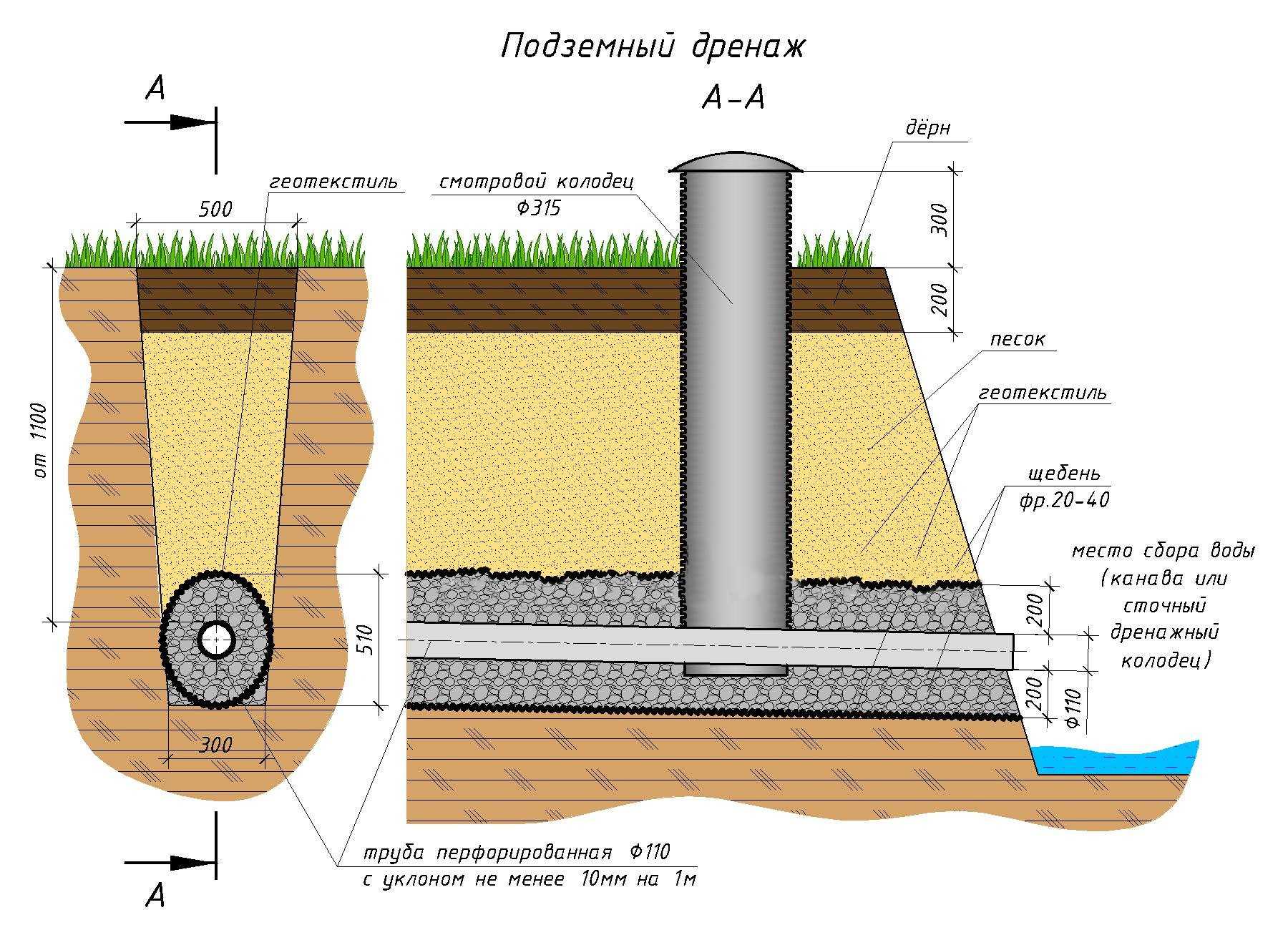

Закрытые дренажные системы

В случае особо затопляемых дачных участков может потребоваться создание закрытой дренажной системы. Она более эффективна, но сложнее в реализации. С помощью закрытых систем можно быстро удалять влагу, предотвращать ее негативное воздействие на дом и участок и защитить территорию от скопления воды. Также способ применим в условиях, когда нужно понизить уровень грунтовых вод. Дренажная канава при закрытом методе размещается под углом, чтобы воды стекали к колодцу. Устраивается при помощи труб ПВХ, обернутых геотекстилем, которые углубляются в грунт. На стенках делаются отверстия, в которые попадет излишняя влага от почвы.

Горизонтальная

Горизонтальный дренаж представляет собой заглубленные трубчатые дрены. Дренажная канализация состоит из траншеи, которая прокладывается на глубине 0,7-1,5 метра под углом. Скос должен быть рассчитан таким образом, чтобы естественный водоотток направлялся в сторону дренажного колодца.

При закрытом методе на дно укладываются перфорированные трубы, которые предварительно обматывают в геотекстиль. Сверху конструкция засыпается грунтом и укрывается дерновым слоем.

Комбинированная

Для комплексной защиты используются комбинированные системы, включающие горизонтальную дрену и вертикальные колодцы. Используется, когда невозможно реализовать один вид системы либо он не выполняет свои функции в должном объеме.

Дренажная канализация комбинированного вида подходит как для однородных, так и для слоистых грунтов разной степени проницаемости.

Вертикальный дренаж

Для осушения участков с высоким уровнем грунтовых вод применяются вертикальные системы. Это колодцы, которые размещаются в нужном количестве на территории дачи. Их устанавливают недалеко от построек, а для более эффективного отвода воды применяются насосы и помпы.

Дополнительно могут обустраиваться траншеи, по которым вода сама стекает без применения оборудования. Система показывает высокую эффективность, но требует проведения обслуживающих работ.

Что нужно для устройства дренажа на участке

Перед тем как делать дренаж на дачном участке, нужно узнать глубину расположения грунтовых вод и особенности почвы. Лучшим (и значительно более затратным) решением будет заказать геологическое исследование. Если ваш бюджет ограничен и вы не планируете возводить массивные постройки и подземные сооружения, можно добыть информацию самостоятельно.

• Осмотрите местность. Явные признаки заболачивания хорошо заметны — заросшие стоячие водоемы, скапливание воды в низинах, оврагах, ямах, грязь и лужи, которые долго не высыхают после дождей. Важным источником информации могут стать колодцы, особенно заброшенные (в тех, которые активно используются, вода регулярно откачивается).
• Поговорите с соседями. Бывшие собственники могут скрыть некоторые сведения, тогда как соседи обычно охотно делятся информацией. Особую ценность представляют владельцы подвалов, колодцев, смотровых ям (в гаражах). Помимо затопления, плесени, просачивающейся жидкости, узнайте, с какими трудностями пришлось столкнуться при строительстве, насколько глубоким нужно копать колодец.
• Изучите растительность. Многие плодовые деревья, которые растут на территории России, не любят близкое расположение воды и ее избыток. Наоборот, такие условия нравятся конскому щавелю, осоке, рогозам, наперстянке, камышу, болиголову.
• Пробурите несколько скважин. Для этого можно использовать садовый или строительный бур. При помощи такого приспособления вряд ли получится сделать скважину глубже 2 м. Однако вы узнаете примерную структуру грунта, и заметите, если углубление наполнится водой.

Для устройства дренажной системы своими руками могут понадобиться:

• Лотки. В них стекает жидкость с поверхности отмосток, тротуаров и благоустроенных площадок. Лотки изготавливаются из различных видов бетона, чугуна, пластика и оцинкованной стали. Для защиты от засоров сверху крепится решетка — она задерживает крупный мусор и камни.

• Пескоуловители. В них оседают твердые частицы, что также защищает их от засоров. Имеют разборную конструкцию. Периодически нужно снимать решетчатую крышку, вынимать и прочищать внутренний контейнер.

• Трубы. Соединяют между собой элементы системы и собирают жидкость из почвы. Используются как обычные канализационные ПВХ-трубы, так и специальные изделия. Внешне похожи на полимерную спираль, обернутую в геотекстиль. Полотно служит фильтром. По бокам дренажной трубы сделаны небольшие прорези, в которые просачивается вода. Ранее использовались асбестоцементные и керамические изделия с отверстиями. Сейчас дренажную систему на участке своими руками проще собрать из пластиковых (полимерных) труб. Они дешевле, долговечнее, проще в монтаже и имеют меньшую массу.

• Геотекстиль. Специальное синтетическое полотно. Им застилают траншеи, в которые укладываются трубы. Служит дополнительным фильтром, легко пропитываясь жидкостью, но задерживая плотные частицы и корни растений.
  Не стоит волноваться, как правильно сделать дренаж на участке и где взять нужные детали. Все это продается в строительных супермаркетах и в других специализированных магазинах. Элементы в определенной степени унифицированы. Достаточно проследить, чтобы трубы, патрубки и отводы были одного диаметра. Составные части легко соединяются как конструктор.

• Колодцы. Используются для обслуживания конструкции (ревизионные и поворотные на месте угловых соединений труб) и для сбора жидкости, которая будет поступать со всей системы. Изготавливаются из бетона и пластика. Собранную воду можно откачивать и вывозить или использовать для полива.
  Ни в коем случае не используйте воду из дренажа для питья и приготовления пищи, а также не поите ею домашних животных. Без сложной водоподготовки, которая включает в себя многоэтапную фильтрацию и обеззараживание, эта жидкость будет содержать опасные вещества и болезнетворные микроорганизмы.

Особенности дренажа на проблемных участках

Существуют ситуации, когда при устройстве дренажной системы необходимо выполнить дополнительные работы. Это связано с особенностью грунта, глубиной залегания подземных вод и степенью наклона участка. Все эти обстоятельства нужно учесть перед тем, как приступить к работе по водоотводу.

Если вода на участке после снежной зимы или обильных дождей долго не уходит, то надо обязательно проверить на каком уровне залегают грунтовые воды. Самый простой способ – пробурить пробную скважину. Для этого берут садовый бур с удлинителем и формируют несколько отверстий в грунте (в разных местах участка, потому что водоносный пласт залегает неравномерно) на глубину от одного до двух метров.

Если через 1-2 дня скважины наполнятся водой, то это будет свидетельствовать о высоком уровне грунтовых вод. В этом случае дренажная система должна иметь обширные разветвления. Большое количество воды не всегда быстро может уйти самотеком в приемник, поэтому иногда приходится дополнительно устанавливать насосное оборудование.

Для отвода воды на участках, расположенных с уклоном, совмещают два типа дренажа – открытый и закрытый. Это необходимое условие для сохранения верхнего плодородного слоя, который может быть размыт стекающей по грунту водой. Колодец для сбора воды располагают в самой низкой точке местности.

Традиционной схемой дренажной конструкции для участка с уклоном считается «елочка». Если территория очень большая, то целесообразно дополнить систему водоотвода поперечной траншеей. Вода из нее должна уходить непосредственно в нижний колодец.

Вода надолго задерживается на глинистых почвах, это мешает нормальному росту и плодоношению растений. Корни загнивают от обильной влаги и рост садово-огородных культур прекращается. На таком грунте используют комбинированный дренаж – глубинный и поверхностный метод. Перед тем как засыпать траншеи первым слоем песка или щебенки обязательно взрыхляют глинистое дно.

Торфяной грунт характеризуется высоким уровнем залегания подземных вод. Весной на участке долго не высыхают лужи. Установление дренажной системы считается обязательным условием для проживания на таком участке, дает возможность вырастить урожай и красиво оформить ландшафт. Перфорированные трубы располагаются в продольном и поперечном направлении, глубина траншей для торфяных грунтов составляет 40-50 см.

Создание проекта

Проводят исследование грунта на участке. Проектирование — важный этап, от которого зависит эффективность работы дренажной системы, поэтому для изыскательских работ лучше пригласить специалистов.

Инженеры изучат:

• геологические условия;
• особенности природного ландшафта;
• характеристики почвы.

Перед началом монтажа разрабатывают комплект документов, в который входят чертежи и пояснительные записки.

В чертежах показывают:

• местонахождение дрен, их диаметр;
• конструкцию контура с указанием расположения водосборных колодцев, приямков;
• глубину залегания элементов трассы, промежутки между каналами;
• уклоны трубы, длину на каждом отрезке;
• соединительные узлы магистрали;
• места подключения насосов.

Для удобства каждый модуль прорисовывают подробно, показывают размеры, толщину стенок, наличие геотекстильной оболочки. По проектным данным подсчитывают количество материалов, комплектующих частей. Для удобства составляют сметный расчет, чтобы увидеть объем финансовых затрат.

В проекте приводится состав монтажных работ, трудоемкость операций. Указывается возможность использования техники для рытья траншей и подъема элементов в зависимости от технологических параметров будущего дренажа.

Подбор материалов для создания дренажа

До недавнего времени подбор и замена комплектующих к дренажным системам производилась за рубежом и представляла собой определенные трудности в их приобретении. В настоящее время отечественный рынок представлен их широким разнообразием, при этом качество продукции не уступает зарубежным аналогам.

Лотки

Лотки водоотводные представлены различными материалами и водопропускной способностью. Они бывают:

• бетонными;
• полимербетонными;
• пластиковыми.

Решетки к ним также изготавливают из различных материалов:

• стальные;
• оцинкованные;
• чугунные;
• пластиковые.

Пропускная способность их также различна (от 1,5 до 25 тонн). Эти показатели формируют цену лотков.

Пескоуловители

Эти дренажные комплектующие используются в дренажах для улавливания сора. Устанавливают их на конце лотковой линии. Отличаются различной способностью к отводу воды, зависящей от размеров изделия и материалов изготовления. Способны выдержать нагрузку до 1,5 т.

Трубы

Они бывают изготовлены из разных материалов, имеют различные размеры. В их функцию входит отведение воды от фундамента домов, построек и участков с глинистыми и торфяными почвами. Трубы имеют круглую перфорацию, используются в дренажных системах.

Геотекстиль

Это синтетический текстильный материал, имеющее тканую и нетканую структуру. Он находит широкое применение в устройстве дренажных систем всех видов. Выполняет защитные и фильтрующие функции. Защищает дренажные системы от засорения и заиливания, разделяя фильтрующиеся слои.

Колодцы

Они бывают трех видов (поворотными, водоприемными, поглотительными). В функции дренажных колодцев входит сбор в емкость, находящуюся под землей, избытков воды с заболоченных участков. Она стекает туда по трубам или закачивается насосами, уходит в грунт или используется в качестве резервуара для полива огорода.

Преимущества, недостатки дренажной системы в саду

Правильная дренажная система качественного водоотведения на участке – это решение вопроса наличия лишней воды, там, где ее нужно сравнительно немного. Когда территория переувлажнена, это приводит к неконтролируемому размножению улиток, слизняков, гниению корней растений, повреждению фундаментов построек, размыванию грунта.

Многие смекалистые дачники своими силами делают различные водоотводы, довольно успешно осушая участок.

Главные плюсы дренажа:

• отводит «лишнюю» воду, позволяя культурным насаждениям нормально развиваться;
• в процессе устройства системы становится ясно, нужна она по всей территории землевладения либо только в отдельных местах;
• когда часть воды своевременно отводится с участка, риск подтопления подвала, гаража, фундамента дома сводится к минимуму;

Но есть и минусы:

• создать правильную систему водоотведения под силу не каждому – иногда требуются специальные знания;
• если участок большой, а дренаж нужен на нем везде, на создание конструкции уйдет много времени.

Довольно часто система дренирования участка бывает сложнокомбинированной, ведь рельеф местности может быть каким угодно.

Преимущества пластиковых труб

Укладка трубчатого дренажа базируется на трех китах: прочность материала, из которого изготовлены трубы; глубина прокладки и взаимодействие с агрессивной средой грунтовых вод. Пластиковые перфорированные трубы справятся с этими задачами на «отлично». Их преимущества состоят в том, что они:

• отличаются высокой прочностью;
• не подвержены коррозии;
• на гладких внутренних стенках не задерживается осадок;
• наличие фильтров препятствует их засорению извне;
• небольшой вес облегчает монтаж, можно сделать самостоятельно;
• пролонгированный срок использования;
•  невысокая цена при хорошем качестве.

В каких случаях это необходимо?

Весной, когда тает снег, и осенью при сильных дождях глиняный пласт почвы не справляется с функцией водоотвода, из-за чего верхний пласт набирает лишнюю влагу. Вместе с тем, поднимается грунтовые воды.

Как понять, что участок нуждается в осушении? Зачастую, это можно определить визуально по следующим факторам:

• вода заполняет подвал, сливную яму;
• на участке разрастаются влаголюбивые растения (камыш, хвощ, солодка);
• появляется много земноводных и насекомых (лягушек, ужей, комаров, мошки);
• в постройках обсыпается штукатурка, деформируются дверные коробки, трескаются оконные стекла;
• появляется сильный запах сырости, а за ним и плесень.

Чтобы получить сведения о состоянии грунта, можно провести пробное зондирование.

Получив результаты о состоянии почвы, хозяин точно будет знать, нуждается ли его участок в дренаже.

Как грамотно сделать дренаж на участке

Дренажные траншеи должны быть обустроены таким образом, чтобы они сводились с основной трубе стока. Вывод грунтовых вод обустраивается в сторону расположение кювета.

Труба сверху засыпается щебнем, его слой должен составлять 20 сантиметров.

Если предполагается направить водосток в противоположную сторону от улицы, то в этом случае нужно вкапать емкость в грунт.

На обустройство дренажной системы уходит много времени и различных материалов, по этой причине возрастает стоимость проведения этой работы. Но исключать строительство этой системы никак нельзя, так как это может отрицательно сказаться на фундаменте.
