Самостоятельное изготовление раздвижной конструкции
Хотя подобные изделия стоят недорого, некоторые люди предпочитают делать их самостоятельно. Для этого необходимо подготовить пластмассовые направляющие в качестве каркаса, которые закрепляют с помощью жидких гвоздей, а затем вставляют панели из пластика. Чтобы конструкция получилась достаточно жесткой, рекомендуется взять 3 панели.
Экран под ванну получится действительно прочным, если вы ответственно подойдете к выполнению работ.
- Для создания каркаса необходимо взять потолочный профиль. Его закрепляют с помощью деревянных брусьев под бортиком ванны, затем брусья подбивают между ванной и полом.
- Профиль закрепляют на саморезах на стене, используя деревянные бруски.
- Когда каркас будет готов, необходимо вклеить направляющие, а затем вставить сюда наполнитель. Для этой цели подойдет пластик, виниловая вагонка или оргстекло.
- Две панели аккуратно подрезают, а затем вставляют в направляющие.
- Чтобы открывание конструкции не вызвало трудностей, необходимо на обеих панелях прикрепить ручки.
Этапы установки раздвижного экрана под ванну
Последовательность монтажа зависит от типа купленной модели. Особых проблем с установкой не возникает. Приобретая комплект, учитывают его размер, который должен быть достаточным, чтобы закрыть ванну. Перед установкой экрана подключают все коммуникации.
Если долго пользовались ванной с открытыми сторонами, пространство под ней очищают от пыли и грязи, убеждаются, что нет протеканий, сырости и плесени на стенах. Такие дефекты следует обязательно устранить, иначе впоследствии они превратятся в проблему.
Необходимые инструменты и запчасти
Монтировать заводское изделие в большинстве случаев можно с помощью ключа и фигурной отвертки, которые иногда входят в комплект. Многие конструкции предполагают фиксацию рамы с помощью регулируемых ножек, без крепления к полу, стенам и ванне. В других случаях понадобится ударная дрель или перфоратор с набором сверл, молоток, дюбели с саморезами.
Если панели не полностью соответствуют габаритам сантехники или изготавливаются самостоятельно, для придания им нужных размеров понадобятся электролобзик, пилка, нож, наждачная бумага, уровень, угольник, рулетка, карандаш.
Крепление экрана под ванну.
В комплект покупного изделия входят:
- 2 или 3 панели;
- элементы каркаса: 2 боковых стойки и столько же направляющих;
- ножки;
- ручки с винтами для дверок.
Разметка
Перед покупкой необходимо снять размеры ванной, чтобы выбрать модель с подходящими параметрами.
Замер ванны.
Правильно выполнить разметку поможет пошаговая инструкция:
- К бортам ванны, которые касаются стен, прикладывают уровень, проводят карандашом линию. Сильно нажимать не нужно — после установки экрана она будет видна.
- От обеих линий отступают внутрь по 1 см. По уровню чертят линии — ориентиры для монтажа, вдоль которых будет располагаться внешний край вертикальных стоек.
- К углу ванны прикладывают отвес, на полу в месте, на которое он указывает, ставят метку. От линий на стене в направлении этой метки проводят черту. Корректируют угольником, чтобы в точке пересечения 2 линий получилось 90°.
Разметка на стенах предназначена для вертикальных стоек. Линии на плитке указывают расположение внешнего края направляющих. Точка их пересечения — место для монтажа угловой стойки. Такой способ разметки применяется независимо от модели защитного сооружения и толщины его стенок. Достаточно указать размещение внешних сторон рамы.
Создание каркаса
Каркас собирают на полу или на ровном столе. Выкладывают параллельно 2 направляющих, обращенных пазами внутрь. Сверху поперек размещают стойки, обеспечивая совпадение крепежных отверстий. В них вкручивают саморезы, но не до конца.
Регулировка ножек
В заглушки вертикальных стоек с резьбовыми отверстиями вкручивают ножки. Их высоту регулируют после установки ограждения под ванну между бортом и полом. Вращая ножки, устанавливают конструкцию враспор. Длина ножек позволяет регулировать высоту изделия в диапазоне 10 см.
Установка экрана
В пазы собранного каркаса вставляют экран. Если он не глухой, а раздвижной, проверяют свободное перемещение его элементов по направляющим. Саморезы затягивают до конца, придавая раме жесткость — тогда фасад не будет болтаться. Распашные дверцы навешивают на петли, торцы закрывают заглушками. Если ванна металлическая, сверху на стойки их не ставят, чтобы рама упиралась в борты также направляющими. Если предусмотрено конструкцией, на дверях устанавливают полочки и ручки.
Собранный экран заводят под бортик, выравнивают, ориентируясь по меткам. Подкручивают ножки, чтобы конструкция встала плотно. Рекомендуется смазать их герметиком, чтобы они не скользили по плитке. Пространство между бортиком и верхней направляющей заполняют монтажной пеной. После полимеризации ее излишки срезают монтажным ножом.
Установка экрана.
Установить экран на акриловую ванну таким способом не удастся: она не имеет достаточной жесткости, поэтому процедура несколько отличается. Подванник для нее комплектуется специальным креплением. Сверху устанавливают пружинную защелку между внутренней поверхностью бортика и экраном. Снизу конструкция фиксируется опорой с магнитной защелкой.
Для установки без специальных фиксаторов используют другой вариант. В бортике сверлят отверстия, не задевая ребер жесткости, саморезами притягивают верхнюю направляющую. Перед монтажом рекомендуется наполнить ванну водой, чтобы она приобрела характерную для нее под нагрузкой форму.
Установка и крепление самодельного экрана
Для этого потребуются:
- листы влагостойкого гипсокартона;
- оцинкованный профиль 75х40 и 60х27 миллиметров;
- ножницы для работ по металлу;
- дрель плюс набор сверл;
- дюбель-гвозди;
- саморезы по металлу;
- линейка и уровень.
Если конструкция будет стационарной, нужно обустроить технический люк, но гораздо проще приобрести его уже готовым.
Работу, связанную с тем, как под ванну крепится экран, сделанный собственноручно, выполняют поэтапно:
- Определяют месторасположение крайней из стоек каркаса. От внешнего края борта по направлению к купели отступают 1 сантиметр и наносят отметку. Потом суммируют следующие величины – толщину гипсокартонного листа, направляющего профиля, слоя клея и облицовочной плитки, после чего отмеряют и отмечают полученное значение.
- Измеряют промежуток от пола до бортика купели и согласно замерам нарезают стоечный профиль. Отрезок прикладывают к стене на уровне нахождения второй метки, выставляют вертикаль и прочерчивают маркером вниз линию.
Профиль помещают на пол и в его верхней и нижней частях высверливают по отверстию диаметром 6 миллиметров. Стойку вновь прикладывают к стене и намечают через отверстия расположение крепежей.
- В нанесенных точках при помощи копьевидного сверла с 6-миллиметровым диаметром сверлят плитку, затем вставляют сверло по бетону, переводят инструмент в режим перфоратора и углубляют в стенку на длину дюбеля.
- Профиль ставят на место, выравнивают и фиксируют на стене дюбель-гвоздями. Аналогично поступают с другой стороной ванны.
- Горизонтальную направляющую размещают на полу между боковыми стойками и прикрепляют ее дюбель-гвоздями, соблюдая шаг от 30 до 40 сантиметров.
- Стойки в верхней части соединяют направляющей из двух профилей 60х27 миллиметров. Для надежности их фиксируют по бокам саморезами с прессшайбами с шагом 40-50 сантиметров.
- Монтируют промежуточные стойки. Их низ вставляют в паз направляющей, а верх по бокам обрезают ножницами, оставив центральную часть. Промежуток между стойками должен составить около 30 сантиметров.
- В каркасе со стороны нахождения слива фиксируют дополнительные куски профиля, которые образуют раму под люк.
- ГКЛ отрезают точно по размеру, делая вырезы под трубы водопровода. Гипсокартон прикладывают к каркасу и крепят саморезами к каждой стойке и к двум направляющим с шагом примерно 15 сантиметров.
Размеры экранов под ванну в зависимости от его вида
Конструкция, занимающая пространство под ванной от бокового бортика и до пола, и маскирующая неприглядное пространство и системы коммуникации, называется экраном под ванну. Это многофункциональное изобретение, помогающее придать помещению санузла комфортабельность, привлекательность, практичность. Размеры таких конструкций могут быть очень разнообразными, определяются видом модели и подбираются в индивидуальном порядке под конкретную чашу.
Сплошной
Интерьер ванной загородного дома или городской квартиры должен способствовать расслаблению и отдыху человека, поэтому дизайн этого пространства должен непременно быть привлекательным, удобным, оригинальным. Благодаря удачно подобранному экрану для ванной можно добиться не только этой цели, но и рационально решить вопрос хранения бытовой химии в санузле.
Эстетическая функция, а также возможность спрятать неприглядные трубы под ванной — все это поможет удачная модель экрана под ванную. Разнообразие форм, размеров, видов таких изделий сегодня на рынке сантехники удивит любого. Отличным вариантом выступает такая разновидность как сплошная конструкция со следующими размерами.
| Характеристика | Размеры ванной, см |
| Высота | 55, 60, 80 |
| Длина | 150, 160, 170, 180 |
| Ширина | 0,03, 0,06, 0,1 |
Позитивным моментами, которые характерны такому изобретению для санузла, считают следующие качества:
- легкость и оперативность монтажа, минимальные материальные затраты на установку конструкции. Потребуется организовать каркас из рам, на который монтируется сплошная панель. Сделать это можно своими руками при минимальном опыте в подобных вопросах;
- высокие эстетические качества — сплошной экран может быть выполнен из разных материалов, в тысячи цветовых оттенков, иметь оригинальную фактуру под дерево, натуральный камень, другие поверхности;
- долгий срок службы, практичность, нетребовательность в уходе.
Недостатками сплошной модели называют такие качества как:
- ограниченность доступа к коммуникациям — при проблемах с трубами под ванной, быстро отремонтировать поломку может быть довольно затруднительно. Ведь сплошной экран потребуется полностью демонтировать, чтобы добраться до труб. А после ремонтных работ нужно снова устанавливать конструкцию. Если такие операции совершаются слишком часто, внешний вид экрана и чаши может испортиться;
- сплошная модель не позволяет хранить под ванной бытовую химию, что в случае маленького помещения может быть катастрофичным недостатком. Хотя для просторного помещения с продуманной системой шкафчиков и полочек этот недостаток практически не ощутим;
- затрудненность уборки под ванной или за экраном может отпугнуть многих от приобретения сплошного вида экранов под ванную.

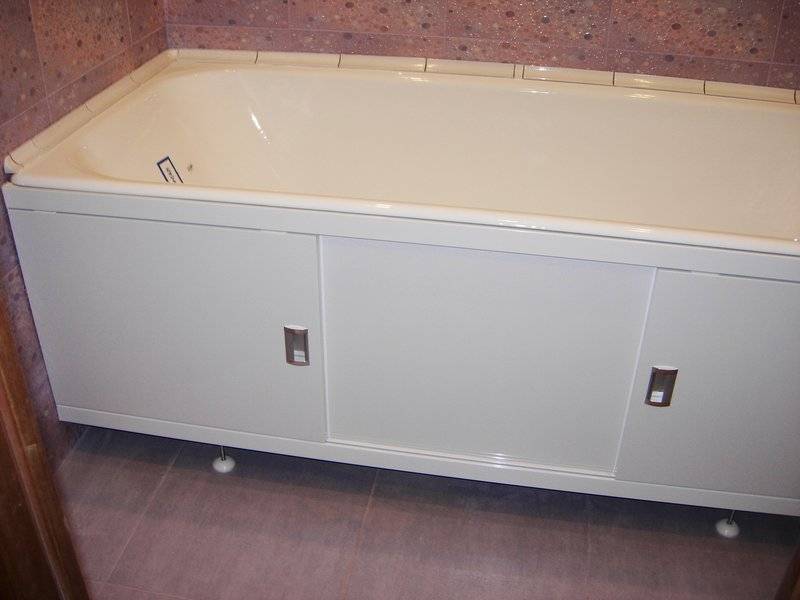

Раздвижной
Раздвижной экран является очень выгодной разновидностью таких конструкций для ванной комнаты, так как позволяет получить доступ к пространству под ванной в любое время. Для этого достаточно раздвинуть створки модели, после чего можно осуществлять ремонт труб при такой необходимости или вымыть пол под ванной.
Легкость монтажа, привлекательность и практичность в использовании сделали раздвижные экраны невероятно популярными сегодня. Экраны раздвижного типа одновременно маскируют пространство под ванной и водопроводные трубы и не преграждают доступ к ним при возникновении необходимости проведения ремонтных работ.
Модели экранов
Экран под ванну имеет ряд преимуществ:
- широкий спектр моделей;
- доступная цена;
- разнообразный дизайн и цветовое решение;
- разнообразие моделей экранов.
Модели экранов классифицируются в зависимости от материала, из которого они изготовлены (гипсокартонный лист, поливинилхлоридная панель или плитка, кафель) и, конечно же, размера.
Экран под ванну должен иметь правильный размер. Это очень важная деталь. Он должен точно заполнить тот проем, который необходимо закрыть. На рынке представлены размеры, начиная от миниатюрного 105х50 и до богатырского 190х50. Классический экран под ванну имеет толщину 3 мм, высоту 50 см, 55 см, 56 см, а длину — 150 см, 160 см, 170 см, 180 см. Очень сложно будет найти экран под ванну неподходящего размера. Найдется длина и высота под любую чашу.
Обычный глухой экран под ванную 160 см, 170 см, 180 см имеет форму панели или щита, который закреплен на каркасе. Он имеет распорки или ножки, которые регулируются по высоте. Иногда эти ножки закрыты цоколем. Они плотно встают на пол и прижимаются к бортику ванной. Подобный экран под ванную недорогой. С его помощью можно только скрыть некрасивые борта ванной. Но чтобы использовать пространство под ванной как кладовую, он не подходит. Такой экран под ванную приходится постоянно снимать.
Установка обычного экрана 160х50 очень проста и займет несколько минут. Возможность использовать нишу для хранения за таким экраном пропадает сама собой, так как постоянно снимать, а потом ставить на место такой экран для ванной не имеет никакого смысла.
Другое дело — раздвижной экран под ванну 160 см. Его немного более высокая цена соответствует большим функциональным возможностям. С помощью раздвижных шторок можно с легкостью добраться в нишу под ванной и использовать ее по назначению:
- ликвидировать неисправность сантехнических коммуникаций;
- проверить сливной сифон;
- складировать неиспользуемые вещи.
Самый усовершенствованный экран под ванну 180, 160 уже имеет готовые ящики и полки. С их помощью хозяйка может скомпоновать и систематизировать различные предметы. Это могут быть химические средства для уборки, а также халаты и полотенца.
Экран для ванны, как и сами ванны, имеет распорки или регулируемые ножки, благодаря которым он плотно прилегает к бортику ванной и к стене.
Можно украсить различными декоративными элементами экран под ванну. Они будут дополнять стиль и цвет уже установленных атрибутов. Экран для ванны 160 см может быть полностью зеркальным.
При выборе экрана любой конфигурации и размера нужно прежде всего учитывать качество материала в соответствии с санитарными нормами. Он должен быть прочным, влагостойким, устойчивым к различным чистящим средствам. Обязательным при покупке является наличие инструкции и обязательств по гарантийному обслуживанию. Продавец должен предъявить сертификат на изделие.
Экран выбрали — осталось правильно его смонтировать. Сначала примеряем планку-раму и выставляем высоту и нужное положение ножек. Для избежания скольжения прикрепляем к ножкам силиконовые уплотнители. Выравниваем экран нужного размера. В случае прохождения труб по стене ванной, в панелях вырезают отверстия под эти коммуникации.
Примерьте экран для ванной так, чтобы ножки совпали с местом постоянного нахождения, затем наклоните его и вставьте верхнюю его часть под бортик. Приподнимите немножко и придвиньте ножки так, как они должны стоять. Опустите раму. Отрегулируйте высоту с помощью ножек. Проверьте работу дверок.
Многие самостоятельно делают экран под ванну, используя современные материалы: пластик, гипсокартон, металлопластик, алюминиевые профили.
Как выбрать экран под ванну
Перед тем, как выбрать экран под ванну, нужно выбрать его конструкцию. Защитные системы бывают раздвижными и неподвижными
В процессе выбора защитной конструкции для чаши надо уделить особое внимание материалу, из которого она сделана. Ввиду того, в ванной довольно высокие показатели влажности, следует подбирать материал, который отличается высокой стойкостью к влаге, тогда установка экрана под ванну своими руками будет возможна. Когда вы решили какая конструкция защитной панели вас устроит, следует решить из какого материала будет выполнено изделие
Когда вы решили какая конструкция защитной панели вас устроит, следует решить из какого материала будет выполнено изделие.
Если вам хочется — можно сделать со всех сторон чаши широкий бортик. Это выглядит так, будто она располагается в коробке. Довольное эргономичное решение — возможно пользоваться бортиками как полочки.
Чистить акриловые чаши или стирать в них будет намного удобно, если панель оснащена выемкой для ног. Она не должна быть слишком глубокой — 12-14 см будет вполне достаточно, а ширина — около 35-50см. Такие габариты позволят беспрепятственно достать до стены и противоположной стороны чаши.
В связи с тем, что в ванной всегда высокие показатели влажности, следует выбирать влагостойкие материалы. Для производства защитных панелей для акриловых ванн используют всевозможные материалы:
Пластик. Наиболее простым и удобным способом закрыть низ чаши будет пластиковая угловая панель с алюминиевым каркасом. Такая система обладает высокой стойкостью к коррозии и будет радовать долгое время.

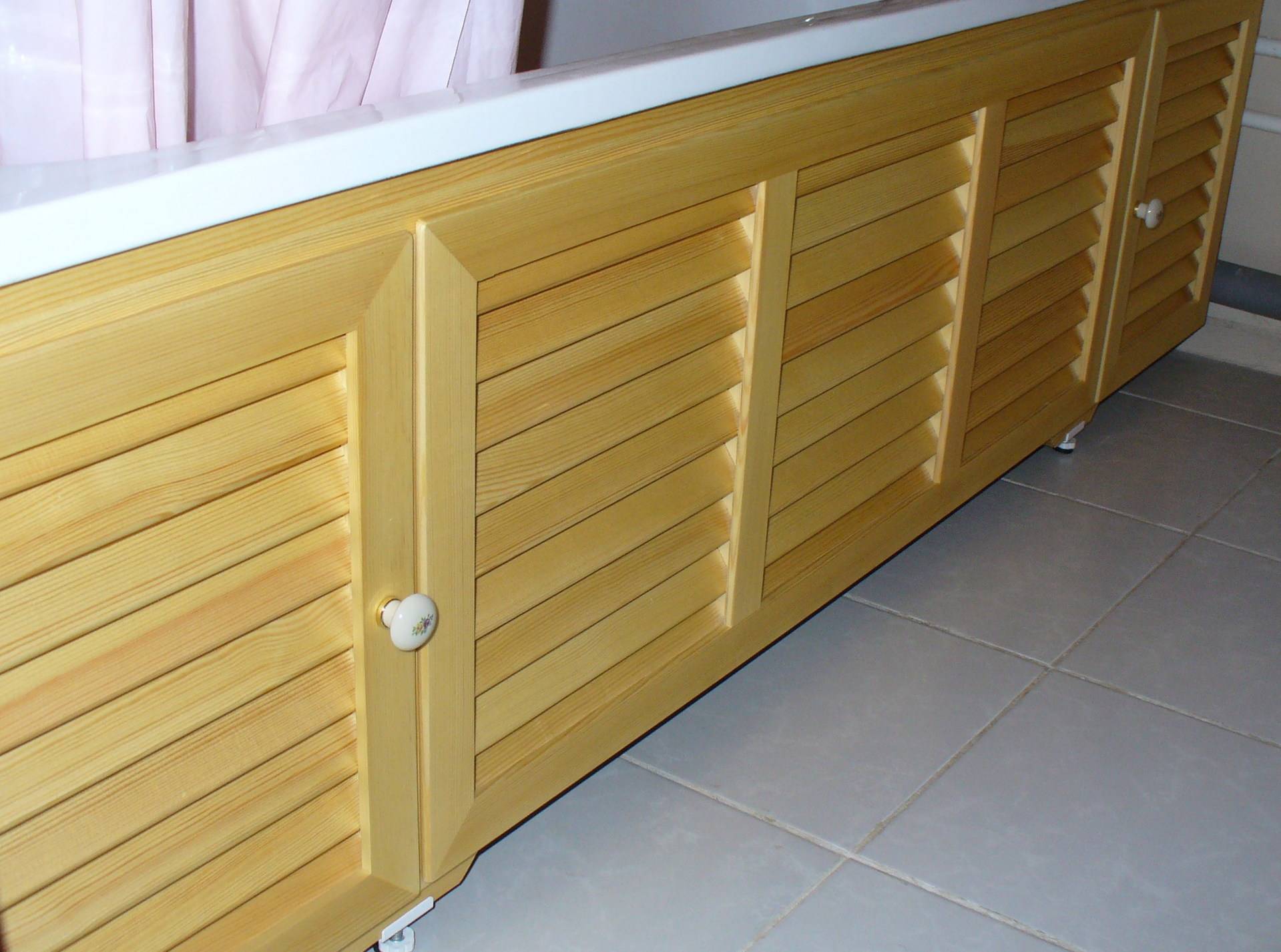

Дерево. Деревянному экрану под ванну отдают предпочтение люди, которые выбирают натуральные материалы. Тем более подобные установки не скользкие, практичные, долговечные.
Керамические. Довольно часто люди предпочитают конструкции для ванны из плитки. Эти конструкции отличаются доступностью и эстетичностью. Кроме этого такой экран может быть самодельным.
МДФ. Такие конструкции отличаются повышенной стойкостью к влажной среде. Даже при частых контактах с водой такая конструкция не набухнет и не испортится. Они имеют довольно низкую стоимость и широкую гамму цветов. Но такие панели изготавливаются по стандарту, и, если сантехника в вашей квартире не стандартных габаритов – вам следует выбрать другой вариант.
Металл. Стальные или алюминиевые экраны под ванную будут уместны если чаша изготовлена из чугуна. Такие конструкции экранов являются довольно прочными.
Стекло. Зеркальные панели отличаются непростой установкой, имеют большую стоимость, и поддерживать их чистоту довольно сложно. Однако на всё это, зеркальные экраны под ванну пользуются большим спросом. Основным достоинством такой конструкции будет зрительное расширение пространства.
После того, ка вы определились как закрыть ванну и распорядиться пространством под ванной, следует подобрать подходящую форму. Перед тем, как покупать или делать экран самостоятельно необходимо замерить ванну по следующим параметрам:
- Толщина. Чем толще будет конструкция, тем более стойким к износу будет экран.
- Высота. Она будет зависеть от того, на какой высоте установлена чаша. По стандарту допустимы следующие размеры: 50, 55 или 56 см. Но она может быть от 50 см до 80 см.
- Длина. Будет определена длиной чаши, для которой приобретается защитная конструкция обычно стандартной длины — 150-180 см.
Экраны для ванной бывают нескольких видов:
- стандартный —пластиковая конструкция выбирается исходя из размеров чаши. В завершении установки она охватывается рамкой;
- многофункциональный — такую панель производят из пластика, которую затем вставляют в алюминиевую рамку. Такая система может иметь сдвижные двери и люк. Также они оборудованы ящиками, благодаря которым появляется возможность хранить там бытовые предметы;
- панели под ванные для торца. Они могут быть откидными и позволяют скрыть любую желаемую часть.
Изготовление и монтаж экрана своими руками
Для самодельной конструкции понадобятся пластиковые листы, МДФ или ДСП. Из легкой пластмассы можно сделать раздвижные двери. Купить листы точно по размеру вряд ли получится, но они легко обрезаются. Альтернативный материал — влагостойкий гипсокартон. Из него преимущественно делают стационарный подванник. Заранее продумывают размещение люка для доступа к сливу. Его лучше купить — он стоит недорого. Продаются специальные экраны под плитку, совсем незаметные после облицовки.
Если конструкция раздвижная, направляющие и стойки делают из металлопрофиля с 2 дорожками. Оправдывает себя и применение фурнитуры для шкафов-купе с роликовым механизмом: нет трения между створками и профилем, детали служат дольше. Если используют деревянные бруски для глухого экрана, материал предварительно шлифуют, обрабатывают антибактериальными и инсектицидными составами, окрашивают.
При изготовлении глухого ограждения своими руками иногда забывают о ножках и закрепляют нижний профиль на полу. Тогда пользоваться ванной некомфортно — невозможно встать к ней вплотную. Вместо ножек можно сделать вырез или поставить экран под углом, с наклоном нижней части внутрь.
Самодельные конструкции часто изготавливают из гипсокартона, смонтированного на оцинкованном металлическом профиле 75×40 и 60×27 мм. Поверхность отделывают кафелем.
Начинают с разметки: проводят линии на стене, затем на плитке. Отступают от края ванны 1 см, добавляют толщину профиля, гипсокартона с плиткой, отмечают.
Монтаж экрана.
Затем монтируют профили:
- Измеряют расстояние до бортика ванной, отрезают рейку нужной длины. В ней с обоих концов сверлят отверстия диаметром 6 мм.
- Прикладывают к стене, проверяют уровнем, намечают отверстия под дюбели, сверлят. Устанавливают стойку, забивают дюбели, фиксируют ее саморезами. На другой стене выполняют аналогичную операцию.
- Направляющие на полу монтируют таким же способом. Не забывают о вырезе для ног: устанавливают профиль из 2 одинаковых по длине отрезков. Расстояние между их концами по центру ванны — 30 см, здесь оставляют чистую плитку без реек.
- Устанавливают верхнюю направляющую, соединяют ее со стойками.
- На высоте 20 см монтируют дополнительный горизонтальный профиль. Он опирается на промежуточные короткие стойки. Их всего 4: по 2 под вырез для ног и смотровое окно.
По размерам каркаса вырезают гипсокартон, не забывая об отверстиях. Фиксируют его на раме саморезами через каждые 15 см. В конце производят облицовку поверхности.
Подробно о монтаже экрана под ванну показано в видео.
Самостоятельный монтаж раздвижного экрана
Поставить на ванную раздвижной экран совершенно просто. Для этого вам не нужны будут высокий профессионализм и особые навыки, только немного терпения, аккуратности и старания.
Установка системы для чугунной ванны не подразумевает дополнительных работ. Вам нужно будет только всего-навсего зафиксировать ножки, чтобы раздвижная конструкция панели стала в правильное положение. Акриловые ванны требуют особой внимательности, выкручивая ножки, можно немного поднять чашу.
- Каркас для панелей изготавливается из обычных потолочных профилей, которые закрепляются под бортом чаши деревянными брусьями, вертикально установленными. Подбивайте плотно брусья между полом и ванной.
- Затем возьмите алюминиевые уголки и проделайте в них под крепления отверстия, для чего воспользуйтесь электродрелью. Обеспечьте надежную и крепкую фиксацию панелей.
- Когда экран не совпадает с размерами ванной, проведите более внимательный расчет (от расстояния между двумя стенками отнимите толщину уголков). Достаньте экран и обрежьте направляющие по рассчитанному размеру.
- Затем вставьте ножки в экран и, подобрав требуемую высоту, установите раму. Разметьте на стенке участки для крепежа уголков и сделайте по ним для дюбелей отверстия. Длина верхней панели экрана обязана доходить до его центра, а внутренняя панель заходить за верхнюю примерно на 5 см. После отрежьте шторки болгаркой до требуемого размера.
- Хорошенько силиконом намажьте направляющую, поставьте раму и надежно закрепите уголки. Тут же уберите лишний силикон сухой тряпкой, пока он не засох. Для большего комфорта эксплуатации установите ручки на обе раздвижные панели экрана.
На этом всю процедуру монтажа можно считать оконченной. Как видно, здесь действительно ничего трудного нет. Просто выбирайте качественные материалы, будьте аккуратны и внимательны.
