Фотореле для уличного освещения: выбор, схемы установки

Какие бывают фотореле для уличных осветительных приборов

Выполняя определенные функции, реле с датчиком освещенности отличаются по:

степени защиты. Определяется индексом IP, числовой код которого указывает на возможность использования прибора в тех или иных условиях. Первая цифра информирует о защите от физического воздействия, пыли. Вторая – от влаги. Устройства с индексом от IP23 предназначены для внутреннего монтажа. Уличный датчик освещенности подразумевает степень защиты не менее IP44;

типу ламп. Простейшие трехконтактные устройства рассчитаны на работу с активной нагрузкой, которую представляют лампы накаливания. Для управления энергосберегающими источниками освещения используются устройства со специальными адаптерами. Уличные светильники на ртутных и натриевых лампах нуждается в фотореле с защитой от скачков пускового тока;

напряжению. Фотореле на 12В используются в цепях постоянного тока, питаемых от аккумуляторов. Датчики на 220В предназначены для работы с напряжением бытовой сети;
методу управления. Отличаются по способу отключения (принудительное, автоматическое). Энергосберегающие модели начинают работать, реагируя на движение или звук, а в остальное время находятся в ждущем режиме. Программируемые фотореле предполагают возможность настроек, множество функций, работу с несколькими индикаторами.

Кроме этого, фотореле могут иметь встроенные или выносные фотодатчики.

Схема подключения и установка

Установить фотореле можно самостоятельно. Это устройство крепится на вертикальную поверхность в месте, где солнечное освещение пространства находится на достаточном уровне.

При установке этого устройства следует учесть некоторые моменты, которые могут повлиять на нормальное функционирование прибора, а также на его долговечность:

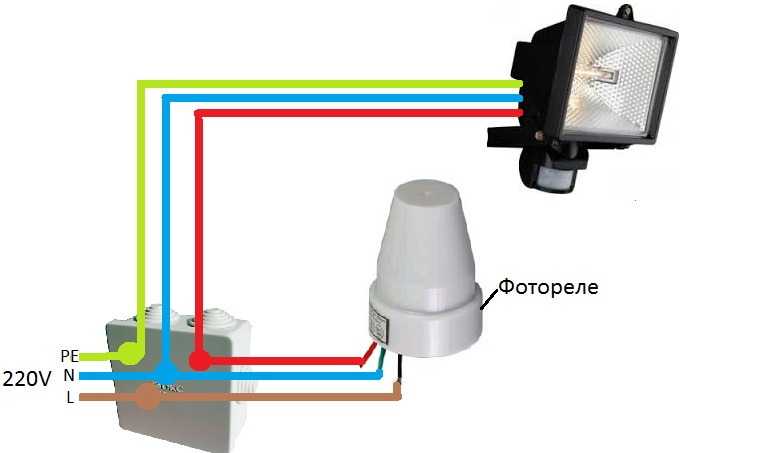

Схема подключения фотореле

Если рабочее напряжение прибора – 220 В, то его следует подключить к сети, в которой отклонение от номинала не превышает 10%. Двенадцативольтовые устройства устанавливаются через понижающий трансформатор и выпрямитель тока. Если подключается резервная система, то возможно подключение, от аккумуляторных батарей.
Запрещается установка фотореле в местах рядом с легковозгораемыми предметами, а также возле ёмкостей с химическими реагентами и кислотами.
Если устанавливается устройство с выносным фотоэлементом, то при покупке устройства необходимо проверить наличие специального кронштейна, на который устанавливается чувствительный элемент.
Установка датчика фотореле должна быть осуществлена таким образом, чтобы на него не падал свет от освещения, которое включается этим датчиком.

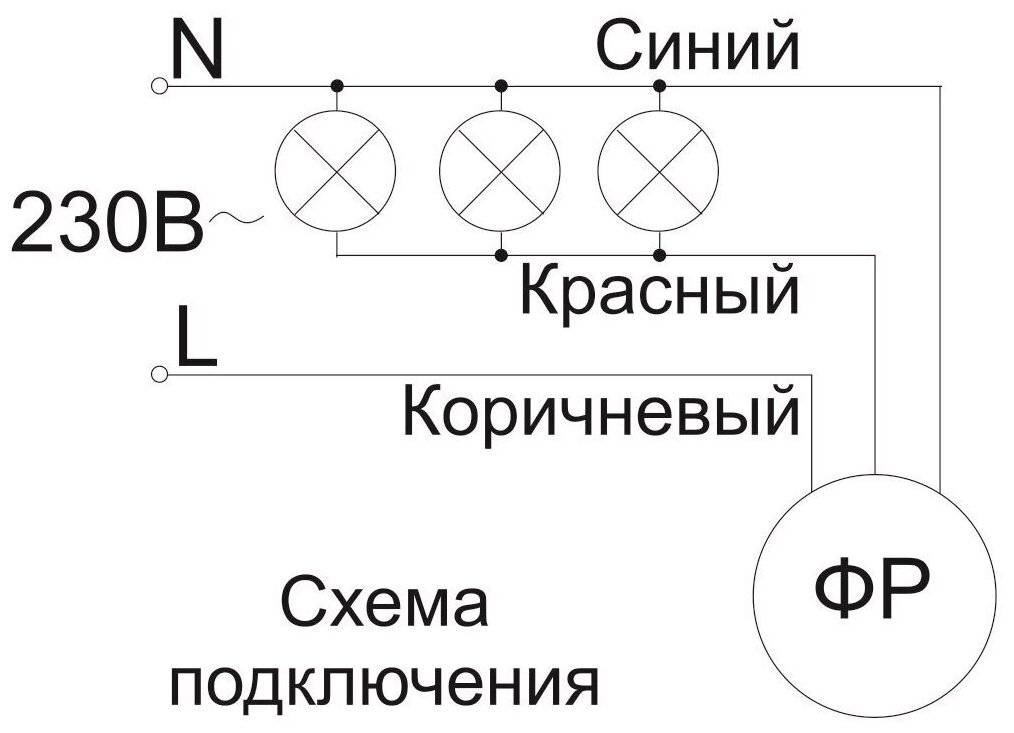

Схема подключения прибора к регулируемой осветительной системе очень проста, но следует учесть некоторые моменты и правила такого подключения.

Фотореле имеет три провода различного цвета:

Красный – выносной, коммутирующий провод.
Коричневый – фазный провод.
Синий – “0”.

Перед проведением работ по подключению реле, необходимо полностью обесточить проводку.

Синий провод соединяется с “0” подводящей проводки и со светильником.

Красный провод выводится из фотореле напрямую на осветительный контур.

Коричневый – подключается только к фазному проводу проводки.

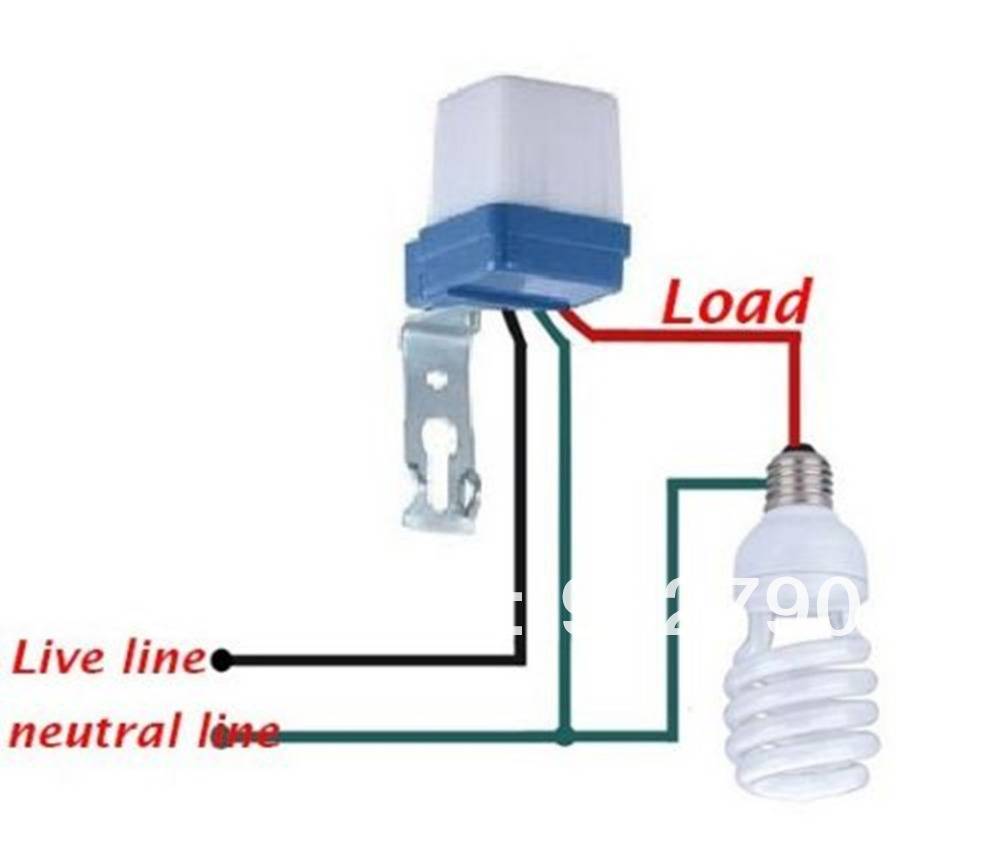

Если прибор имеет только два провода на выходе, то его необходимо подключить следующим образом:

Подключение “фазы” осуществляется к красному проводу устройства.
Подключение “0” производится к синему проводу.
Вывод электрического тока к потребителям осуществляется на плате, и соответствующие провода закрепляются с помощью клемм.

Такие устройства предназначены для подключения одной лампочки. Если необходимо соединение нескольких осветительных приборов, то их следует подключать параллельно.

Некоторые устройства могут быть подключены к заземлению, поэтому при наличии дополнительного провода или контакта, подключение осуществляется стандартным способом, и “земля” подводится к устройству по 3 – жильному кабелю.

Для подключения проводов наиболее правильным вариантом, будет использование клемм, но возможна и спайка медных проводов с последующей изоляцией.

Все элементы для автоматического включения освещения, предназначенные для работы на улице, имеют степень защищённости не ниже IP44, но при налипании большого слоя снега возможно серьёзные перебои в работе такого устройства. Поэтому датчик фотореле, желательно установить под небольшим прозрачным навесом. Для изготовления навеса более всего подходит сотовый поликарбонат.

Не стоит размещать фотореле слишком низко. При переносе громоздких предметов, устройство можно легко повредить.

Рекомендуемая высота установки – 2,1 м.

Схема фотореле

Монтаж наружного освещения загородного участка

Наружная подсветка загородного участка обычно представляет ряд отдельных структур, имеющих различное назначение. Можно выделить наиболее распространенные типовые зоны освещения:

детские площадки;
дорожки для людей, подъездные пути транспорта;
дежурное освещение;
охранный комплекс наружного освещения по периметру вдоль забора;
входные точки на территорию участка — ворота, калитки;
места легкой доступности на территорию (удаленные точки участка, близко стоящие к забору деревья);
декоративно-художественное освещение (подсветка фасадов, фонтанов).

Очевидно, что каждая из этих зон требует своего режима наружного освещения. При этом обязательно включение и отключение этих комплексов раздельно в ручном режиме, желательно — из разных точек. Для создания автоматического режима понадобится подключение фотоэлементов — свет включается с наступлением темноты и горит всю ночь. Дополнительно возможно использование датчиков движения или таймеров.

Высокотехнологичный таймер может обеспечить программирование работы наружного освещения на любой срок, вплоть до года, включать или отключать группы светильников. Для уменьшения расходов можно предусмотреть двухканальную работу таймеров — первая группа управляет минимальной подсветкой периметра, другая — всем остальным светом участка, возможна совместная работа двух каналов вечером с последующим отключением всех светильников, кроме дежурного освещения.

Определив количество цепей освещения, можно подсчитать необходимое количество светильников для каждой линии, а исходя из этих параметров — силу тока и мощность каждой цепи. Далее выбирается рабочее сечение кабеля (удобно использовать пятижильный проводник), осуществляется его прокладка с необходимыми ответвлениями. Обычно производят подземную прокладку бронированным кабелем с глубиной залегания около 70 см.

Над кабелем по всей протяженности нужно проложить сигнальный шнур с глубиной залегания 20 см.

В помещении устанавливается щит внешнего света, и производятся требуемые подключения и запитка от электрической сети. Обязательно наличие систем автоматического защитного отключения каждой линии. Цепи со щитом должны подсоединяться к главной схеме уравнивания потенциалов.

Основное, что надо учитывать при организации комплексной системы наружного освещения, — все работы должны проводиться согласно грамотному проекту, включающему схемы подключения, характеристики всех составных частей цепи (кабели, светильники, пакетники, электрическая арматура) и их спецификация.

Сфера применения

Использование фотореле не ограничивается лишь уличным освещением. Проявив немного фантазии, его можно применять и в других местах, вот некоторые примеры:

Гараж. Очень удобно, когда, открывая снаружи ворота гаража, свет будет зажигаться автоматически и не нужно на ощупь искать выключатель. Правда это больше актуально в городских гаражах, где свет снаружи горит постоянно. Для загородных домов такая схема будет работать только днем.
Управление поливом. Еще одно интересное применение фотореле – это активация капельного орошения в ночное время. Отличное решение для дачных участков и частных домов, которое значительно сэкономит ваше время в дневные часы. Будь то лужайка с газоном или грядки, за ночь все будет хорошенько увлажнено без вашего участия. Но тут нужно следить за погодой и отключать систему в дождливые дни.

Принцип действия

Как подключить фотореле: схемы подключения Для подключения фотореле к светодиодному прожектору необходимо внимательно изучить инструкцию, которая находится в техпаспорте. Перед тем, как подключить светильник обязательно проверяйте паспорт, сертификат и патент продавца, чтобы потом не пришлось делать капитальный ремонт проводки в квартире. Чаще всего этот параметр имеет диапазон от 5 до 16 А. Установить подобное оснащение можно самостоятельно, без помощи электриков. Отличным вариантом станет дополнительный монтаж датчика времени. Он выбирается исходя из количества и мощности подключаемых через фотореле источников света. Устанавливая датчик движения на улице, учитывайте те же условия, что и для монтажа фотореле Если ваш выбор пал на фотореле для уличного освещения с выносным датчиком, то предлагаем ознакомиться со схемой его подключения: Схема фотореле для уличного освещения с выносным датчиком Блок реле 1 устанавливается в распределительный щит, фотоэлемент 2 крепится снаружи, в месте, исключающем попадание лучей светильника 3 и по возможности затеняющих предметов

Обратите внимание! Некоторые производители изменяют маркировку проводников. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель

При расположении дома у проезжей части на прибор не должен направляться свет фонарей проезжающих машин

Получается ноля нет который нужен для датчика? Так как по функциональности подаче и отключению питания фотореле похоже на традиционный выключатель, монтаж тоже отличается мало. При расположении дома у проезжей части на прибор не должен направляться свет фонарей проезжающих машин.

Фото — Подключение фотореле ФР Согласно заложенной программе устройство и работает. Результат — лампа, к которой подсоединено устройство, включается до тех пор, пока не начнет светать. Этот проводник необходим для подключения к фазе питания от сети; красный проводник. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box».

Решение этой проблемы облегчается при использовании некоторых хитростей. Такие датчики освещенности не могут работать от сети или вольт. Она имеет катод, который способен вырабатывать электроны пропорционально интенсивности направленного к ней света, также трубка оснащена анодом для сбора электронов. Появляются охранные функции. Как подключить датчик освещенности и одноклавишный выключатель .

Какое фотореле выбрать для уличного освещения

Фотореле – это техническое устройство, предназначенное для управления работой электрической цепи посредством замыкания-размыкания контактов под воздействием солнечного света.

Основными элементами рассматриваемого устройства являются фотоэлемент (датчик освещенности), обладающий светочувствительными свойствами, и электронный блок, обрабатывающий и передающий сигнал от фотоэлемента.

В качестве чувствительного датчика может быть использован фоторезистор или фототранзистор, это зависит от схемы, используемой при изготовлении конкретной модели.

Принцип работы данного устройства заключается в том, что при снижении уровня освещенности фотоэлемент срабатывает и замыкает свои контакты, подавая сигнал на электронный блок, с которого, в свою очередь, сигнал поступает в цепь управления подключенного оборудования.

Принципиальная схема и внешний вид модели, изготовленной на базе фототранзистора

Технические характеристики разных моделей различны, но основными, характеризующими возможности использования приборов, являются следующие:

рабочее напряжение сети питания;
электрическая мощность подключаемой нагрузки;
степень защиты корпуса;
температурный режим использования.

Внешний вид модели «ФР-602» со встроенным датчиком света

По своей конструкции фотореле могут быть выполнены со встроенным или выносным фотоэлементом, что определяет возможности использования конкретного устройства.

Приборы могут быть выполнены с предустановленными настройками и оснащены следующими регуляторами срабатываний:

порог реагирования на уменьшение-увеличение освещенности;
задержка времени включения, обеспечивающая защиту от ложных срабатываний;
регулирование диапазона освещенности.

Критериями выбора фотореле являются следующие параметры:

Технические характеристики, определяющие возможности использования и схему включения.
Наличие возможности выполнения индивидуальных настроек.
Способ размещения (на элементах строительных конструкций или в электротехническом оборудовании).
Наличие дополнительных элементов управления, расширяющих возможности использования устройства: таймер включения, датчик движения и прочие.
Стоимость.

Основные технические характеристики

Будь то лужайка с газоном или грядки, за ночь все будет хорошенько увлажнено без вашего участия

Обратите внимание!. Можно перейти к настройке подключенного оборудования

Пример смонтированного и подключенного реле Кроме того, система освещения выполняется функцию охраны, так как может включать свет при отсутствии хозяев

Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет: резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение; транзисторный тип осуществляет регулирование при облучении электрического сигнала светом. Пример смонтированного и подключенного реле Кроме того, система освещения выполняется функцию охраны, так как может включать свет при отсутствии хозяев

Можно перейти к настройке подключенного оборудования. Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет: резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение; транзисторный тип осуществляет регулирование при облучении электрического сигнала светом. Пример смонтированного и подключенного реле Кроме того, система освещения выполняется функцию охраны, так как может включать свет при отсутствии хозяев.

В чем может быть причина??? Когда стали переводить уличное освещение с выключателей на ые фотореле через управление катушка магнитного пускателя на одно реле возникла проблема.

Ну и плюс обращайте внимание на допустимую нагрузку. По логике нагрузка с катушки почти никакая, а на самом деле «обратка» по току делает свое дело

Зачищаем жилы от изоляции на мм, чтобы подключить их в клеммы

Зачищаем жилы от изоляции на мм, чтобы подключить их в клеммы.

Схемы подсоединения

Впрочем, большинство моделей оснащены обычными механическими тумблерами, настраивающими порог световой чувствительности. Чтобы понять, какой выбрать датчик, учитывается мощность нагрузки суммарная мощность источников света, ламп. Зато не нужно тянуть провода до распределительного щита.

Место установки зависит от освещенности, постарайтесь подобрать такой участок, где ничто не мешает солнечным лучам попадать на рабочую поверхность приспособления, иначе на фотодиоде начнутся помехи, и прибор будет работать неверно. Некоторые образцы включаются, при каком-либо движении напротив места установки. Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет: резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение; транзисторный тип осуществляет регулирование при облучении электрического сигнала светом.

Ноль вроде по схеме поступает и на реле, и на лампочку же. Подключил фотореле фр по схеме для освещения подъезда состоящего из 5-ти светодиодных светильников, но при срабатывании свет в подъезде начинает моргать.

Тем не менее, можно воспользоваться маленькими хитростями, облегчающими задачу: Воспользуйтесь куском пластиковой трубы желательно черного цвета длиной см с увеличенным диаметром, чтобы оградить фотореле или датчик от света, бьющего из окон или от фонарей. Так вы сможете выбрать более простой способ установки; при монтаже прибора помните, что его минимальный предел срабатывания будет составлять 5 Люкс. Угол подпиливания — о от столба или стены. В этих приборах сенсорный элемент располагается в прозрачном герметически закрытом корпусе. КАК ОТПУГНУТЬ НОЧНОГО ВОРА.ОДИН ИЗ СПОСОБОВ!!!

Эксплуатационные и технические характеристики

Фотореле с датчиком освещённости следует выбирать, исходя из условий его будущей эксплуатации. При использовании в уличном освещении датчик света может быть выносным и устанавливаться отдельно, или встроенным в конструкцию светильника. В первом случае фотоэлемент, обладающий небольшими размерами, легче установить в нужное место, защищенное от подсветки. Такие устройства подходят для установки внутри дома и свободно монтируются в электрическом щитке на дин-рейке.

Сумеречный выключатель освещения со встроенным датчиком света обычно располагается возле светильника. Главное, чтобы световой поток не попадал на сенсор.

Основные параметраметры и технические характеристики фотореле:

Питающее напряжение. В зависимости от модели, составляет 12 или 220 вольт. То есть, устройства могут работать от постоянного или переменного напряжения. Питание реле на 12 вольт нередко осуществляется от аккумулятора в выносной схеме.
Эксплуатационные температурные режимы. Реле с фотоэлементом, применяемое в уличном освещении, должно работать при любых погодных условиях, независимо от времени года. Температурный диапазон рекомендуется выбирать с некоторым запасом, на случай резких скачков жары или холода.
Защита корпуса. С этой целью разработана специальная классификация. Например, для наружной установки следует выбирать внешний тип устройства с классом защиты IP44 и выше. В этом случае исключается попадание внутрь корпуса водяных брызг и твердых частиц с размерами свыше 1 мм. Чем выше класс защиты, тем надежнее будет работать выбранное устройство. В домашних условиях вполне достаточно приборов с классом защиты IP23.
Мощность подключаемой нагрузки. Любое фотореле соответствует мощности, установленной заводом-изготовителем. При расчетах рекомендуется, чтобы сумма мощностей подключаемых светильников была на 20% ниже этого значения у фотодатчиков сумеречного выключателя. В этом случае устройство прослужит дольше, поскольку не будет работать в экстремальных условиях полной нагрузки.

Нюансы монтажа датчика освещенности

Светоконтролирующий прибор обычно монтируется поблизости с подсоединяемым к нему светильником. Для каждой модели схема подключения выбирается в соответствии с инструкцией в техпаспорте. Ее перед началом работ следует изучить в обязательном порядке.

Особых навыков для выполнения монтаж не требуется. Надо лишь все рассчитать так, чтобы осветительные электроприборы не перегрузили линию. Фотореле нагрузки на сеть практически не дает. Однако УЗО в щитке и сам фотодатчик должны быть подобраны исходя из количества и мощности подключаемых лампочек.

Для самостоятельной установки фотореле достаточно обладать минимальными познаниями в области электромонтажа и соблюдать простейшие правила безопасности его выполнения

Существует несколько простых норм монтажа фоточувствительных реле:

Подключать сумеречный выключатель и всю линию осветительных устройств после него рекомендуется на отдельную линию от электрощитка со своим защитным автоматом.
Категорически запрещается устанавливать фотодатчик вверх ногами. С одной стороны он должен быть открыт солнечному свету, а с другой стороны на него должен падать свет от ламп искусственного освещения.
Нельзя этот электроприбор монтировать возле легковоспламеняющихся материалов, вблизи нагревательного оборудования и химически активных сред.
Если к фотореле подключается много лампочек , то в схеме необходимо предусмотреть магнитный пускатель.

Главное – свет от любых светильников не должен попадать на фотоэлемент. Иначе он постоянно будет работать не так, как положено. Фотодатчик реагирует на любой свет

Неважно, искусственное это освещение либо естественное от солнца

Схема подключения осветительных приборов к фотореле (прямая либо через пускатель) выбирается в зависимости от суммарной мощности подключаемых светильников

На корпусе фотореле есть план с цветовым обозначением всех проводов, исходящих из него. Как правило, коричневый идет на фазу со щитка («L»), синий на ноль («N»), а красный или черный – на светильник уличного освещения. Необходимо лишь зачистить концы этих жил и подключить все в соответствии с приложенной электросхемой.

Если у фотодатчика два контакта, то один из них подсоединяется к фазе со щитка, а второй идет на светильник. Ноль в этом случае отсутствует.

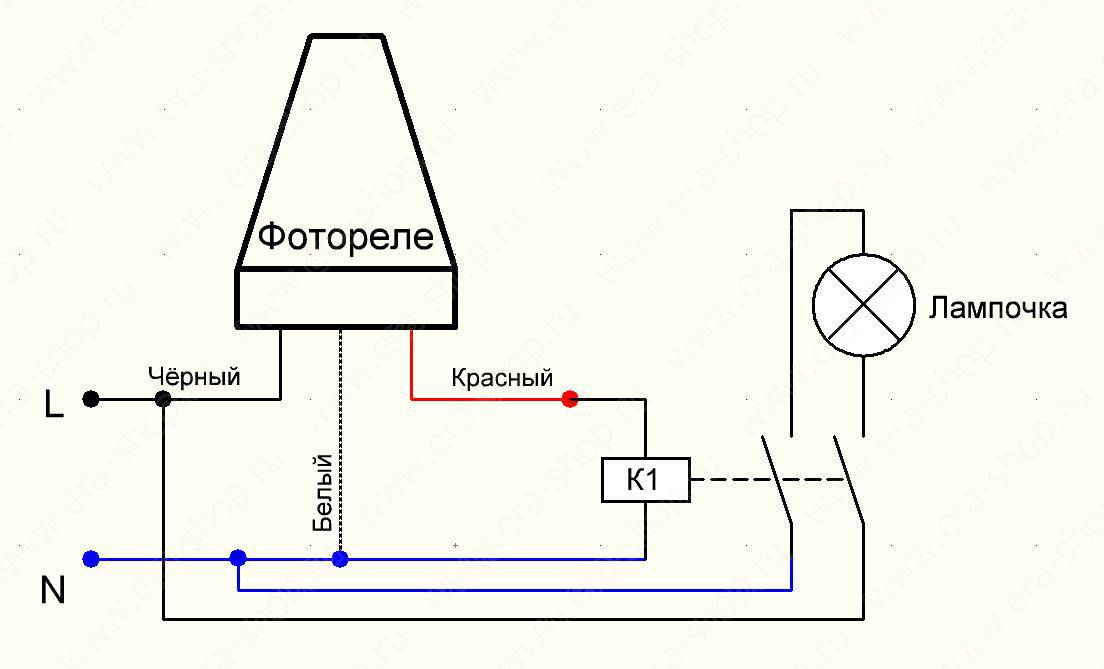

В ситуации подключения уличного освещения через магнитный пускатель, он подсоединяется к фотореле так же, как лампочка. А сами осветительные приборы запитываются уже от него.

В этом случае реле замыкает не питающую лампы цепь, а только пускатель. Через выключатель в такой схеме проходит минимальный ток, поэтому подойдет более дешевый и маломощный прибор. Вся нагрузка здесь перекладывается на внешний контактор.

О том, как выбрать светильники для организации уличного освещения на солнечных батареях, подробно изложено в следующей статье, с которой мы советуем ознакомиться.

Основные характеристики и дополнительные возможности

Если необходимо автоматизировать процесс управления фонарями возле дома, то лучше приобрести фотореле для уличного освещения. Купить его можно за вполне приемлемую плату, особенно если модель не снабжена дополнительными функциями и имеет невысокую мощность.

Представлена современная модель ФР-04

При выборе нужно учитывать базовые параметры:

номинальное напряжение и частоту тока;
разницу рабочих температур;
потребляемую мощность;
нагрузку на сеть.

Из полезных функций в первую очередь следует выделить наличие таймера. В этом случае появляется возможность задавать время включения и отключения прибора. Программируемые модели вполне реально подстраивать не только под недельное расписание, но и месячное и даже годовое.

Щит управления освещением с фотореле

Многие современные устройства оснащаются возможностью настройки уровня освещенности. Они могут самостоятельно включать приборы не только с полным наступлением темноты, но и в пасмурную погоду, а также в самом начале сумерек.

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.
Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.
Технические характеристики фотореле
Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.
Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.
Пример характеристик для подстройки реле ФР-11 М
Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.
