Свайно-винтовой фундамент своими руками: особенности, устройство, расчет, монтаж

Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

• толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
• рулетка, магнитный уровень;
• лопата, лом, кувалда, молоток;
• мел или маркер;
• деревянные колышки или прутья арматуры;
• болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

К чему может привести неверное выполнение отсыпки

Необходимо знать о том, как сделать отсыпку под фундамент правильно и грамотно. Объясняется это также тем, что неверное выполнение данной операции может привести к тому, что будет сведена на «нет» гидроизоляционная система фундамента здания. Необходимо не забывать также и о том, что имеют место и прочие проблемные ситуации, которые могут быть вызваны чрезмерной перегрузкой засыпанного грунта.

Под первым этажом постройки необходимо осуществить установку свайных опор. Их предназначение заключается в том, что они будут принимать на себя большую часть нагрузки. Таким образом, целой останется сама отсыпка

Необходимо обращать внимание также и на дренажную систему. Обуславливается это тем, что подземные воды, которые время от времени могут подниматься, разрушают отсыпку под фундамент. С целью исключения подобных ситуаций требуется оборудование специальной буферной подушки

С целью исключения подобных ситуаций требуется оборудование специальной буферной подушки

С целью исключения подобных ситуаций требуется оборудование специальной буферной подушки.

Данная составляющая должна быть расположена между фундаментом и основой постройки. Выполняют буфер либо из щебёнки, либо из гравийного материала. Засыпается такая составляющая слоем в пятнадцать сантиметров, при этом допустимо отклонение в 5 см. Такое сооружение способствует отводу подземных вод от фундаментного основания.

Расчет обоснования применения ленточно-винтовой основы

Если нет специальных теоретических и практических знаний и умений, рассчитать все параметры будущего фундамента будет очень сложно. Рекомендуется обратиться за помощью к подготовленным специалистам проектировщикам. Это позволит избежать различных недочетов и критических ошибок, что повлияет как на общую стоимость строения, так и на такие показатели как безопасность, срок службы и эксплуатационные качества.

Для проведения точного расчета надежного фундамента потребуются:

Исследования геологии участка. Данные о структуре и составе почвы, глубине ее промерзания, наличии или отсутствии грунтовых вод, перепадах рельефа. Инженерный проект будущего строения. Рассчитанные значения максимально возможных нагрузок на фундамент, исходя из общего веса всех стройматериалов, потраченных на здание, а также, всех остальных предметов, находящихся в нем. Значения возможных просадок, пределы деформирования как некоторых элементов строения, так и всей конструкции в целом на любом этапе строительства и эксплуатации. Расчетные данные о ширине и глубине фундамента дома. Данные о методике соединения и устройства ростверка.

Для точного расчета надежного и качественного основания вышеперечисленных значений будет достаточно. Необходимо лишь вычислить нужный размер свай, глубину их вкручивания, взаимное расположение и их количество по табличным значениям. Кроме этого, по ним нужно выбрать тип армировки и гидроизоляции.

Возведение фундамента

Возведение фундамента на винтовых сваях является одновременно делом простым и сложным. Простым, поскольку их конструкция позволяет существенно упростить и ускорить работы. Сложным же из-за того, что требуются точный расчёт и определённая последовательность работ.

Геология

Устройство фундамента должно начинаться с инженерно-геологических изысканий. Для их проведения нанимают геологов, имеющих на это право. Если речь идёт о коттеджном или дачном посёлке, то часто изыскания проводятся ещё на этапе разделения участков.

Их задачей является определения типа грунтов и их физических характеристик.

Расчёт

Возможно наиболее сложным этапом в возведении свайного фундамента является точный расчёт. Несмотря на то, что все детали приведены в СП 24.13330.2011 «Свайные фундаменты», они всё же требуют определённого опыта.

Сегодня можно найти калькулятор, который позволит автоматически рассчитать как типоразмер свай, так и их количество. Параметры от которых зависит типоразмер, включают в себя размер здания, его тип, тип почвы, включая её влажность и плотность. Все их учитывает хороший калькулятор.

Шаг

Одной из наиболее важных характеристик, определяемых при расчётах фундамента, является шаг. Конечно, его можно вычислить исходя из того, что показывает калькулятор, но есть определенные свойства, которые одинаковы всегда.

Так, шаг не должен превышать двух-трёх метров, иначе это может быть опасным для дома. В целом же, он должен быть на 20–30% меньше размеров несущих стен.
Из видео-ролика вы узнаете как правильно рассчитать необходимое количество свай.

Вес конструкции

У каждой части конструкции дома есть свой вес, который влияет на расчеты по фундаменту. Он зависит от материалов, используемых при строительстве, а также размеров, от того является ли дом одно- или двухэтажным и т.д.

Обычно, наибольший вес имеют внешние стены и перекрытия. Так, в деревянном доме на два этажа, размерами 6 на 8 метров первые будут весить примерно 16 тонн, а вторые — 10 тонн. Общий вес всех конструкций может достигать 71 тонны. Проводя расчёт нагрузки это число увеличивают на тридцать процентов. Более же подробно всё посчитать позволит специальный калькулятор.

Нагрузка снега и ветра

Для отечественного климата очень важно учитывать в расчётах нагрузку, которую оказывают на дом снег с ветром. Если в некоторых регионах вторая особенно важна, то для большинства именно снеговая нагрузка является первостепенной

Для Центральной России она составляет не менее 100 килограмм на метр квадратный.

Количество свай

Количество рассчитывается исходя из их типоразмера, характеристик грунта, нагрузки, оказываемой домом. Всё это может посчитать калькулятор. Можно сделать расчёт вручную, строго следуя указаниям СНиПов.

Длина

Основными характеристиками, влияющими на длину, являются физические свойства грунта и глубина, на которую он промерзает. Чем грунт слабее, а глубина промерзания выше, тем длиннее и изделия.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

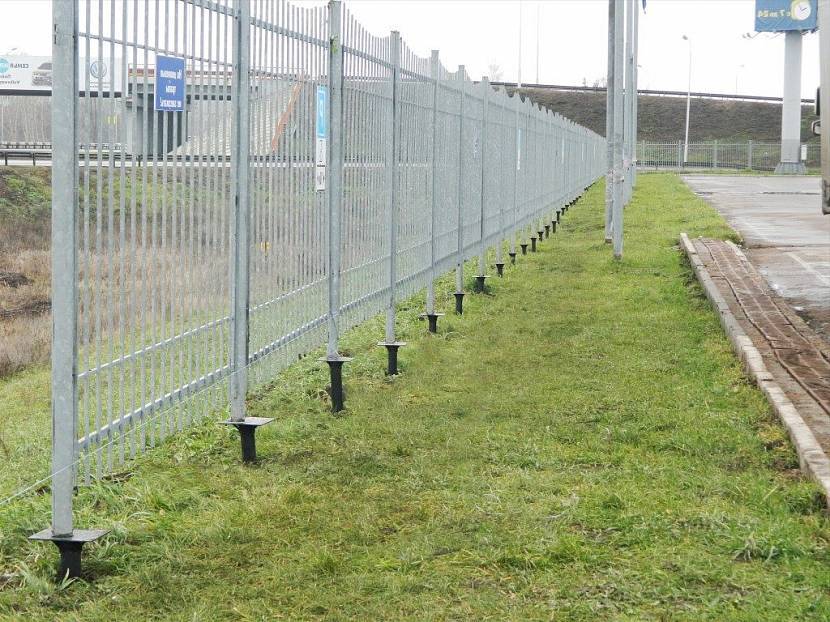

Металлический забор на винтовых сваяхИсточник spravka-region.ru

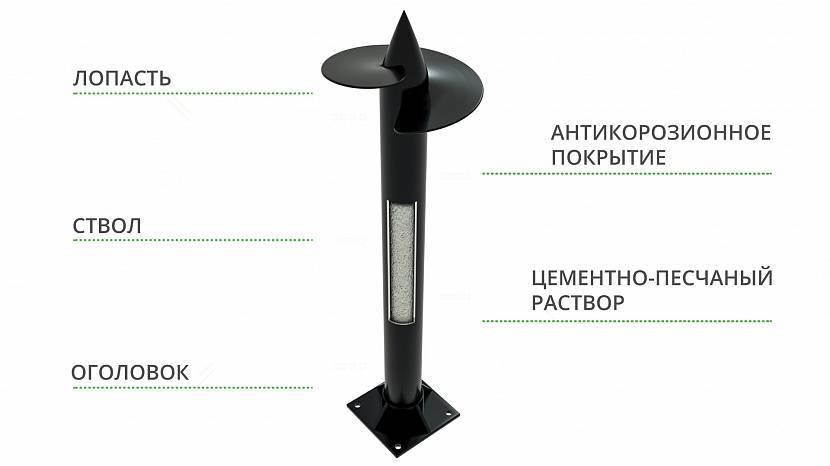

Составные части сваи

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

• ствол из стальной трубы;
• острый наконечник в форме конуса;
• лопасть (винт);
• оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

Свая заводского изготовленияИсточник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундаментаИсточник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Характеристика свайно-винтового фундамента

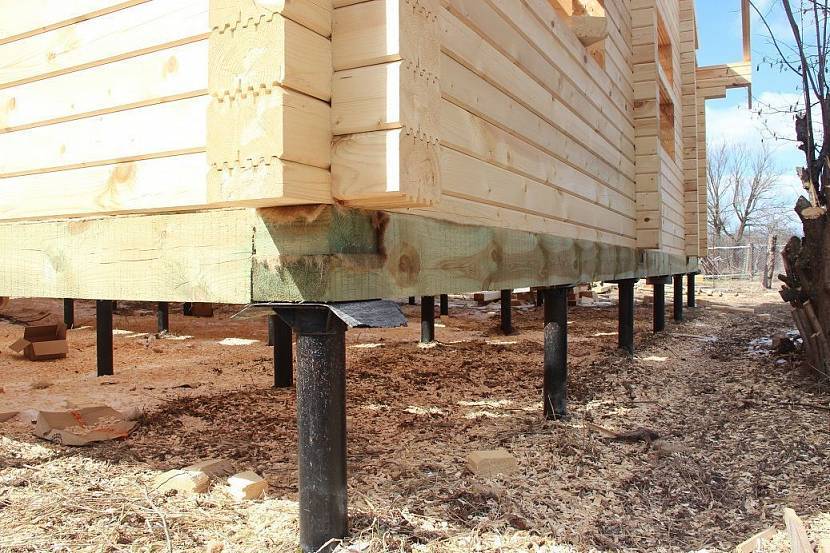

Строительство дома из бруса выполняют на фундаментах разного вида: столбчатом, плитном, ленточном, свайном. Последний вариант является популярным из-за своей универсальности относительно возможности использования на различных типах грунта, сравнительной дешевизны.

По конструкции выделяют такие разновидности свайных опор:

• забивные – это готовые столбы, заостренные с одного конца, монтаж которых осуществляется с применением специальной техники;
• винтовые, представляющие собой металлические трубы разного сечения с лопастями на конце, предназначенными для завинчивания в грунт;
• буронабивные – это опоры, непосредственно на месте строительства изготавливаемые путем заливки бетоном заранее пробуренных отверстий, с установленным внутри арматурным каркасом.

Среди прочих, винтовые сваи – это оптимальный и наименее затратный вариант для индивидуальных застройщиков. Их достаточно просто можно устанавливать вручную, применяя рычаги. Изготавливают изделия способом литья либо сваривают элементы сваи друг с другом. Винтовые опоры можно сделать в домашних условиях из металлической трубы нужного диаметра и железного (стального) листа.

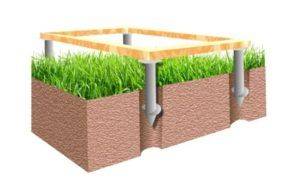

Схема свайно-винтового основания

Грунт при завинчивании буров уплотняется, а не разрыхляется. Это положительным образом сказывается на устойчивости сооружаемого основания.

Преимущества и недостатки

Выбор в пользу винтовых опор вызван их эксплуатационными достоинствами и простой технологией проведения работ. Фундамент на сваях такого типа отличается следующими преимуществами:

• небольшими затратами времени на установку;
• простотой монтажа;
• сравнительно невысокими финансовыми расходами, как на материал, так и на создание основания;
• не зависит от перепадов рельефа на строительном участке;
• возводить основание можно в любой сезон года практически на всех типах грунта;
• при проведении работ мусора остается небольшое количество;
• приступать к строительству дома на вкрученных опорах можно сразу после окончания их монтажа;
• полной ремонтопригодностью, благодаря чему при необходимости возможна замена любого элемента конструкции;
• достраивать сооружение в случае необходимости не составляет особых проблем;
• опоры под небольшие домики можно изготовить самостоятельно, что еще дополнительно сохранит денежные средства;
• позволяет без затруднений подвести коммуникации: водопровод, канализацию и прочие.

По сравнению с достоинствами, минусов у свайного фундамента значительно меньше:

• основным является существование ограничения для возводимых построек по максимально возможному их весу;
• на скальных или твердых породах вести строительство проблематично, либо вовсе невозможно;
• достаточно непросто обустроить подвал под домом.

Винтовые сваи

Общим минусом, присущим всем без исключения строительным материалам, является возможность приобретения продукции низкого качества.

Утепляем фундамент на винтовых сваях

Чтобы пол в доме был теплый, его необходимо утеплить еще на стадии работы с фундаментом. Для этого после завершения всех, согласно технологии возведения фундамента, работ, следует утеплить сам фундамент сверху. Армируйте фундамент при помощи деревянных досок по периметру основания. Теперь можно перейти к работам по утепления фундамента и, соответственно, пола.

Для утепления фундамента на винтовых сваях следует выполнить действия, согласно технологической карте утепления винтового фундамента.

1. В первую очередь нужно сделать патрубок. Для этого на подготовленное из деревянных досок ложе выкладываем слой утеплителя и заколачиваем его еще одним слоем досок. Как вариант, подготовленное ложе заливаем слоем бетона толщиной не менее 5 см. Для этого подготавливаем опалубку и заливаем в нее раствор.

2. Если утепление производилось путем наложения изолирующего слоя из утеплителя и слоя досок, можно начинать возведение дома. Если подготовленное ложе заливалось бетоном, через 28 дней можно начинать утеплительные работы. Положите на слой бетона изоляционный материал (можно использовать пенопласт или минеральную вату) и прибейте его досками. Доски должны образовать ровную поверхность.

3. Возводим каркасный дом своими руками.

4. После того, как сам дом возведен, можно начинать работы по внешнему утеплению (укреплению) фундамента. Для этого весь периметр фундамента нужно обнести изоляционным материалом. Лучше использовать пенопласт. Пропитайте его специальной грунтовкой для придания прочности и повышения гидроизоляции. Если вы используете минеральную вату, нужно дополнительно закрепить ее сплошной деревянной конструкцией.

5. После того, как теплоизоляция осуществлена, нужно подготовить поверхность для усиления фундамента камнем. Камень – материал тяжелый, поэтому следует тщательно подготовить поверхность.

6. Облицовываем поверхность фундамента камнем.

После того, как все работы по облицовке завершены, фундамент можно считать готовым. Дайте фундаменту еще несколько суток, чтобы устояться и приобрести прочность. Затем можно начинать работать над дополнительными конструктивными элементами. Например, погребом.

Изначально план погреба должен быть заложен в проекте здания. С учетом его конструкции, на начальном этапе выполняются работы по подготовке котлована и его обработке по технологической инструкции об обустройстве теплого погреба. Заранее выбирается место выхода на поверхность и в этом случае утепление подразумевает слой бетона, а также в проекте учитывается несущая конструкция для подвального помещения. Чаще всего это обычные рельсы. Делать погреб, если он не учтен в проекте изначально, нельзя, иначе вы рискуете остаться без домика.

Существуют и альтернативные методы выполнения работ по монтажу винтовых свай своими руками. Однако вышеприведенный способ отличается относительной простотой и эффективностью, что позволяет монтировать винтовые сваи своими руками с минимальной поддержкой специалистов.

Технология установки свай своими руками

Технология монтажа буровых свай вручную предусматривает наличие небольшой строительной бригады. Обычно это 4-5 рабочих в зависимости от глубины бурения, диаметра и высоты свай.

Начинается же все с расчистки земельного участка. Это важный этап перед установкой свай, проводимый следующим образом. Участок зачищается с помощью садовой техники, выравнивается монтажным уровнем. Затем с него убираются все бугры и ямки, делается ровная поверхность. На ней необходимо подготовить разметку под сваи. Она может быть сделана с помощью маячков, ну или простыми углублениями в грунте. После этого можно приступать к ввинчиванию.

Перед ввинчиванием сваи нужно дополнительно обработать антикоррозийным или гидроизоляционным слоем. Некоторые скажут, что процесс их производства предусматривает нанесение специального защитного слоя, но при ввинчивании в твердую почву оцинковка или антикоррозийное покрытие, нанесенное при их производстве, может стереться или повредится. Поэтому в смету расходов обязательно нужно внести битумную мастику и обработать ей в два слоя каждую сваю.

Технология установки свай своими руками будет следующая:

Выкапывается небольшая ямка, в которую устанавливается свая. В ее ушки продеваются металлические пруты (или лом). По два человека с каждой стороны, начинают ее вкручивать в грунт. В это время еще один человек постоянно контролирует вертикальный вход сваи в землю. Такой способ включает в себя одну особенность, связанную с допустимым наклоном сваи от своей оси в 1-2 сантиметра. После того, как первая угловая свая установлена, начинается монтаж второй угловой. Первые столбы ставятся именно по углам сооружения. Когда второй столб вкручен, между ними кладется ровный уголок или швеллер, с помощью которого осуществляется проверка, на одном ли уровне они стоят

Это тоже важное техническое требование, т.к. от этого зависеть ровность ростверка и цокольного этажа (если такой планируется), а также устойчивость всего дома

Когда углы выровнены, можно приступать к монтажу остальных свай, которые должны быть тоже на уровне угловых

Бывают случаи, когда столб упирается в твердый предмет. Если это происходит на глубине 1,5-2 метра, то бурить дальше не нужно (достигнута глубина промерзания). Если меньше, то мешающий предмет придется выкопать.

Виды

Существуют различные варианты конструкции свайного фундамента, обладающие собственной спецификой.

По материалу опор бывают:

• Деревянные. Используются ошкуренные бревна с заостренным концом. Самый древний вид свай, практически исчезнувший в настоящее время. Причинами этого стали недостатки древесины как строительного материала и наличие более прочных и долговечных вариантов. Изредка встречаются в частном строительстве как опоры для вспомогательных или хозяйственных построек.
• Металлические. Существует два вида металлических свай — винтовые и забивные. Винтовые сваи напоминают шурупы, которые вкручивают в грунт с помощью режущих спиралеобразных лопастей на заостренном наконечнике. Забивные сваи специально не производятся и представляют собой отрезки различных видов металлопроката — швеллера, двутавра, рельса и т.д. Обладают высокой прочностью, способны пластично изгибаться, сохраняя несущие способности. Недостаток — склонность к коррозии, сокращающей срок службы опор.
• Железобетонные. Существует два вида Ж/Б свай — забивные и набивные. Первые производятся в специализированных производственных условиях, имеют прочную конструкцию с напряженной продольной арматурой и устойчивы ко всем нагрузкам. Вторые изготавливаются прямо на площадке путем заполнения опалубки (водонепроницаемых труб), помещенной в скважину, бетоном плотных марок.

По способу передачи нагрузки:

• Сваи-стойки. Представляют собой опоры, находящиеся в жестком контакте с плотными слоями грунта. Глубина заложения стволов зависит от уровня залегания твердых пород.
• Висячие сваи. Не имеют опоры в нижней части ствола, используя лишь силу трения на боковых стенках и частичную опору на грунт. Существуют как забивные, так и набивные висячие сваи. Несущая способность зависит только от глубины погружения, у набивных она усиливается с помощью утолщения в нижней части скважины.

По конструкции:

• Забивные. Представляют собой монолитный стержень с заостренным концом, погружаемый при помощи механического воздействия на верхний торец.
• Набивные. Представляют собой бетонную отливку в заранее подготовленную скважину. Имеют меньшую несущую способность, чем забивные сваи, но могут быть изготовлены самостоятельно.
• Винтовые. Изготавливаются из трубы с заостренным наконечником и спиралеобразными лопастями. Могут быть установлены самостоятельно, хотя на практике это используется только для вспомогательных построек или сооружений.

ВАЖНО!

Все типы свай, независимо от конструкции или материала, способны эффективно работать на сложных или проблемных грунтах.

Обвязка свайного фундамента двутавром

Двутавровая балка — это стальной профиль, форма сечения которого напоминает букву Н. Двутавр имеет большой запас прочности, большую несущую способность, устойчив к сжимающим и изгибающим нагрузкам. Эти свойства позволяют использовать его как опору для зданий в 2-3 этажа из кирпича, пористых бетонов.

Этапы монтажа схожи с установкой каркаса из швеллера. Двутавр приваривают на оголовок или соединяют с опорами при помощи болтов. Неразъемные сварные соединения считаются более надежными. Единственным недостатком такой конструкции можно считать довольно высокую цену двутавра.

Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

• толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
• рулетка, магнитный уровень;
• лопата, лом, кувалда, молоток;
• мел или маркер;
• деревянные колышки или прутья арматуры;
• болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

Дополнительная техника для установки

Всё оборудование для установки свай можно разделить на навесные и базовые сваебойные машины, укомплектованные навесной техникой.

К техническим средствам для погружения относятся:

1. Ударный молот. Бывает гидравлический и дизельный. Все ударные молоты классифицируются как лёгкие (имеют вес удара до двух тонн и погружают бетонное изделие весом до трёх тонн), средней тяжести, у которых максимальный вес удара до трёх тонн, и тяжёлые — более трёх тонн.
2. Копровые мачты. Фиксируют и направляют движение бетонного изделия в процессе погрузки в грунт.
3. Сваебойные машины. Способны самостоятельно погружать ЖБИ.

Рассчитываем ростверк

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

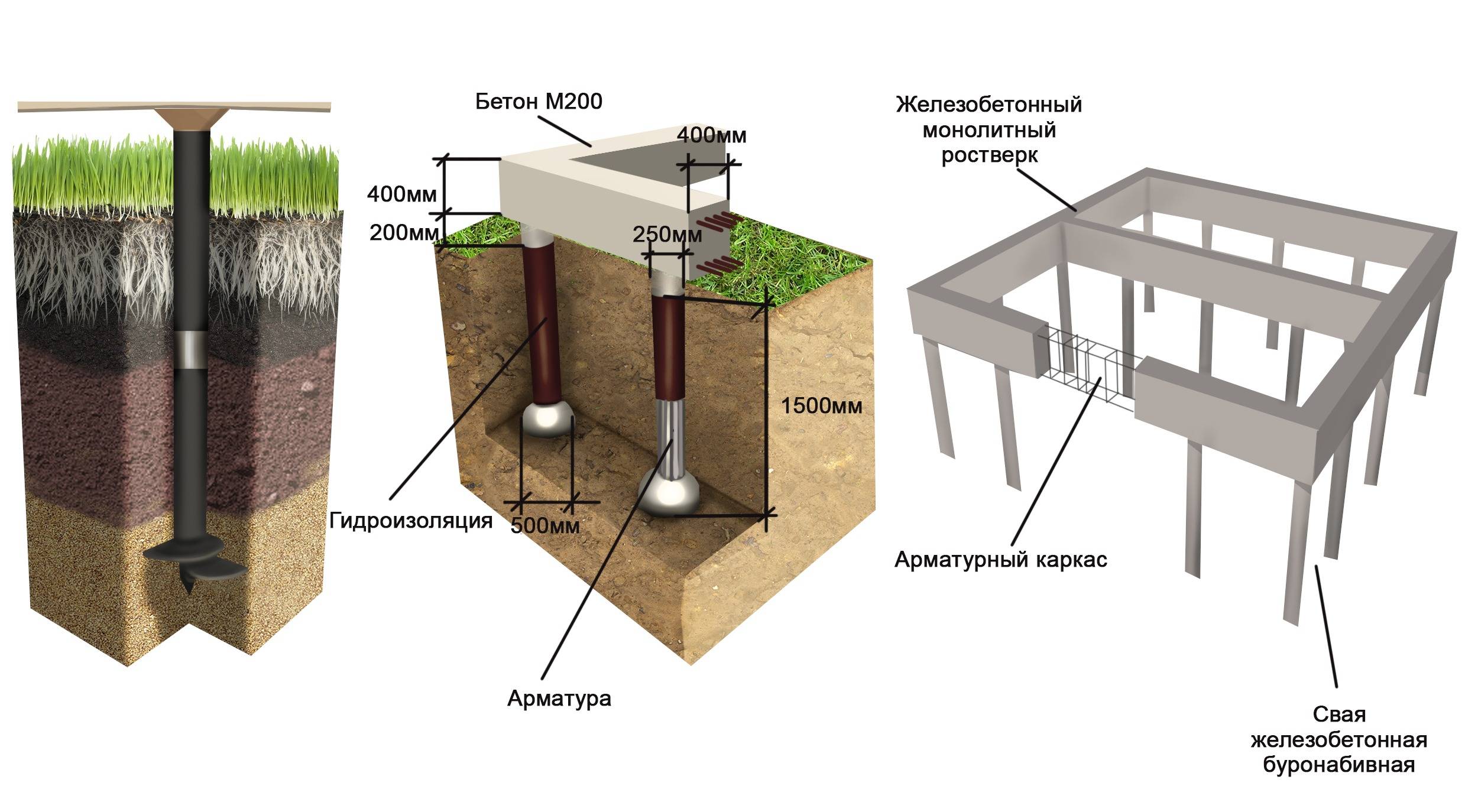

Фундамент с железобетонным ростверком

1. Высота – 30 см.
2. Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Расчет свайно-ростверкового фундамента

Для того чтобы быть хоть отчасти уверенным в надежности фундамента его желательно хоть приблизительно рассчитать. Для этого потребуется проделать несколько не самых сложных расчетов.

1. Рассчитывается масса дома (учитываются все материала и примерный вес «начинки»).
2. Исходя из веса и коэффициента надежности, определяется необходимая опорная площадь.
3. Так как сваи уже расставлены, можем посчитать их количество.
4. Дальше подбираем площадь сечения свай. Так как мы знаем их количество, то умножив на выбранную площадь, узнаем общую.
5. Полученный результат сравниваем с рассчитанной ранее (пункт 4) опорной площадью.
6. Если площадь, которую нашли на шаге 4 больше той, которую рассчитали на шаге 2, выбранные параметры свай нам подходят.
7. Если меньше, увеличиваем планируемое сечение свай, снова перемножаем и сравниваем. Так находим требуемую площадь сваи.

Иногда выгоднее не увеличивать площадь свай, а поставить их чаще. Методика расчета при этом не изменяется.

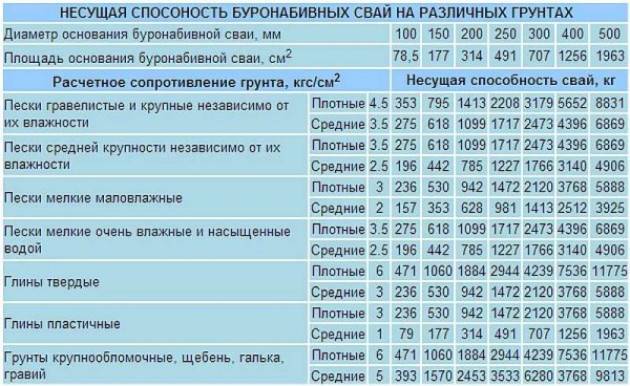

Несущая способность свай разных диаметров в различных грунтах (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Площадь опоры, необходимая для нормального распределения нагрузки считается по формуле:

Что это– сваи для устройства фундамента

Рассмотрим более подробно, что это. Сваи – металлические трубы с приваренной лопастью к нижнему заострённому концу. В процессе монтажа они вкручиваются в грунт с незначительным уплотнением последнего. В результате несущая способность грунта не снижается.

Для защиты поверхности от коррозионных процессов поверхность винтовых свай покрывается специальным составом. Для их изготовления используется высокопрочная сталь особого назначения. Производители предлагают сваи нескольких видов:

• с винтовой лопастью. Используется при строительстве дома на грунте с плохой несущей способностью;
• имеющие имитацию резьбы на большей части длины. Актуальны для регионов с вечной мерзлотой;
• с разным поперечным размером трубы. Для зданий с большой эксплуатационной нагрузкой выбираются изделия большего диаметра, имеющие более высокую цену;
• с различным диаметром лопастей. Для возведения дома на менее прочном грунте с повышенным содержанием воды выбираются опоры с большими лопастями, по сравнению с плотным и сухим грунтом.

Свайный фундамент востребован в частном строительстве

Разновидности ленточного фундамента

По типу заглубленности ленточный фундамент на свах может быть:

1. Незаглубленный. Основание монолитной ленты совпадает с нулевой отметкой, а ниже — расположены сваи. Такой тип основания отлично подходит для сооружения легких конструкций: беседок, террас, хозпостроек, дачных домиков. Для возведения дома, даже из легких газо- и пеноблоков, такой фундамент использовать не рекомендуется по причине риска неравномерной усадки.
2. Мелкозаглубленный. Основание ленточной ленты заглублено в грунт на 10-20 см, а остальная часть возвышается выше нулевого уровня. Этот тип основания подходит для дома из различных материалов. Применение фундамента возможно на грунтах, дающих неравномерную усадку. Мелкозаглубленная ленточная конструкция не используется на болотистых почвах и на участках с высоким уровнем грунтовых вод и возможностью подтопления.
3. Висячий. Монолитная лента располагается над уровнем земли, опираясь на сваи. Устройство такого фундамента требует сложного расчета. Самостоятельно сделать висячий ленточный фундамент на сваях крайне проблематично. Однако на пучинистых, болотистых грунтах и при высоком залегании подземных вод этот тип основания незаменим. Если ваш участок имеет такие сложные гидрогеологические условия, то строительство основания лучше доверить профессионалам.
