Фундамент ТИСЭ: строим самостоятельно

Что нужно для строительства по технологии ТИСЭ

Основным рабочим инструментом является переставная опалубка и непосредственно бур, который применяют при возведении фундамента. Его используют, чтобы пробурить скважину под сваи, имеющие расширение в основании. Эта технология располагает обширным перечнем технологических решений по разным строительным вопросам. Речь идет и о кладке стен с применением пустотелых блоков на стене. Причем большинство инструментов при этой технологии есть возможность изготовить самостоятельно. Например, сделать бур ТИСЭ.

В последние годы большую популярность набирает изготовление фундамента на сваях. Они отличаются простотой, надежностью и экономичностью. Благодаря свайному фундаменту есть возможность реального уменьшения расходов материалов, выделяемых на строительство. Усилия на его создание также снижаются, но при этом остаются неизменными условия надежности и прочности главной опоры здания. По количеству необходимого бетона при обычном и при свайном фундаменте заметно его изменение. Необходимо на изготовление фундамента в 10 погонных метров в среднем 2,5 м3 бетона.

Основной особенностью данного фундамента является применение специального бура. Он дает возможность сверлить в грунте отверстие с последующей заливкой бетоном. В нижней части образуется расширение в виде полусферы.

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

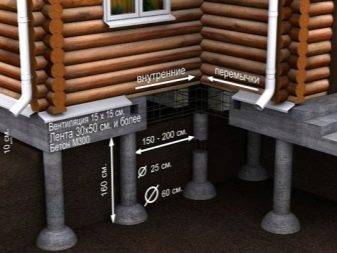

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Порядок проведения работ при строительстве

Разметка фундамента

Произведя нужные расчеты, можно переходить к монтажу фундамента ТИСЭ своими руками. При установке свай нужно соблюдать строительные нормы, направленные на предотвращение вспучиванию грунта. Значение высоты ростверка должно превосходить ширину, а расстояние между ним и почвой – составлять 0,1-0,15 м. Конструкцию обязательно нужно армировать.

Разметка фундамента

Это первый этап непосредственно строительных работ. Понадобится подготовить колья, рулетку, рейку, рыболовную лесу и водный уровень.

Пошаговая инструкция по разметке фундаментной области:

1. Там, где будет находиться стена, вбивают рейки с резервом в 2 м. К ним прикрепляется леса.
2. Чтобы обозначить первый угол, от рейки делают метровый отступ и вбивают кол. На длину стенки от первого кола ставят еще один. Верхнюю границу ростверка определяют с помощью уровня.
3. Вторую стенку отмечать начинают с прямого уголка. По нему маркируются оставшиеся стены.

Внутреннюю границу ростверковой части размечают, используя рулетку и леску. Следует обозначить также места, где будут располагаться скважины.

Армирование

Эта процедура делается для повышения прочности опор. Для свай нужно заготовить прутки в 1-1,2 см сечением, для ростверковой части – немного тоньше. Сваи армируют и заливают раздельно.

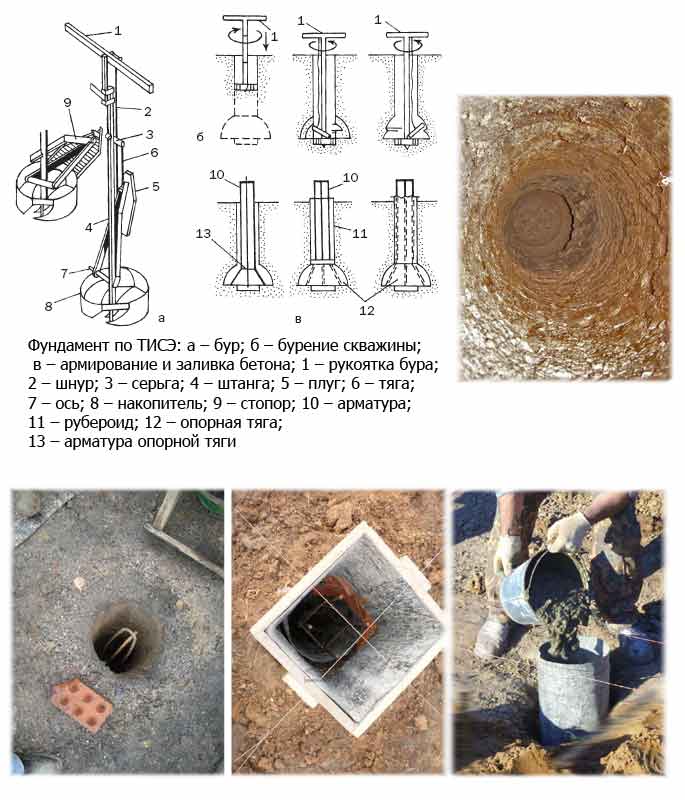

Бурение скважин и бетонирование свай

Создание опоры

В отмеченных участках лопатой выкапывают ямы на половину штыка. Затем переходят непосредственно к бурению. Для этой процедуры приобретают инструмент для фундамента, предназначенный для работы именно в технологии ТИСЭ. Заглубление у этого бура регулируется двухсекционной штангой, а для расширения основания он оборудован специальной лопатой. Есть приспособление для забора и рыхления грунта.

Когда скважина готова, нужно сделать ее основание шире. Некоторые мастера предпочитают для этого сразу перенастраивать бур. Другие производят расширение после того как несколько скважин уже готово. После этой процедуры армируют и заливают сваи. Процесс этот реализуется по частям. Залив порцию бетонного раствора, его уплотняют посредством вибратора. Так нужно делать с каждой частью.

Обустройство ростверка

Ростверк служит для соединения свай и обеспечивает равномерность распределения веса здания. Выпускаются разные варианты опалубки ТИСЭ для этих работ, рассчитанные на стены с разными значениями толщины. Самая массивная из них (под номером 3) предназначена для конструкции в 0,38 м и подходит для жилого дома, самая легкая (1) – примерно в 0,2 м, используется для гаражей, сараев и оград. Опалубка ТИСЭ 2 годится для стенки толщиной в четверть метра.

Внутри опалубки нужно разместить гидроизоляционный слой. Насыпав слой песка, производят установку арматурного каркаса.  При этом соблюдается дистанция до стен в 50-70 мм. Заливаемую смесь уплотняют специальным вибратором. Когда она отвердеет, опалубку можно демонтировать. Песчаный слой при этом также убирают.

Плюсы и минусы фундамента ТИСЭ

Раз фундамент ТИСЭ для дома требует точного расчета количества свай и продумывания их расположения, шага меж столбами, нужны инженерные знания,  причем не начального уровня. Самостоятельно рассчитывать ТИСЭ приходится с явным перерасчетом, чтобы не прогадать, а это перерасход средств.

Экономя их и заказывая проект фундамента у специалистов, платишь деньги с перерасхода им, а то и больше. Но, бывают и случаи экономии. В общем предсказать точный ценник ТИСЭ сложно, а это минус.

К минусам работы по технологии индивидуального строительства и экологии относится, так же, необходимость использования специальной буровой. Простая делает отверстия, одинаковые по всей длине. Для ТИСЭ же нужно расширение к низу. Спецбуровая дороже, как и ее аренда.

К плюсам фундамента ТИСЭ отнесем не только его устойчивость в любых почвах, даже торфяниках, но и экономию семейного бюджета. Она связана не только с сокращением расходов бетона и арматуры.

Стоя на воздушной подушке, дом изолирован от мерзлой земли. Воздух – плохой проводник холода да и тепла. Легче поддерживать комфортную температуру в жилье, на нагрев уходит меньше энергии.

Воздушная прослойка под домом исключает, так же, его подтопление. Значит, можно спокойно прятать под пол коммуникации, будь-то провода или трубы. Еще и система вентиляции в домах со свайным фундаментом ТИСЭ эффективнее.

Плюсом столбчатая основа жилья исключает проникновение в него радона. Это радиоактивный газ. Он поднимается из почвы в местах скопления пород, содержащих уран и 226-ой изотоп радия. Распад первого ведет к образованию последнего.

Распад же радия сопровождается образованием радона. В среднем, верхние слои почвы содержат 3- беккерель на килограмм. По заглубленному  классическому фундаменту пары «пробираются» в дом.

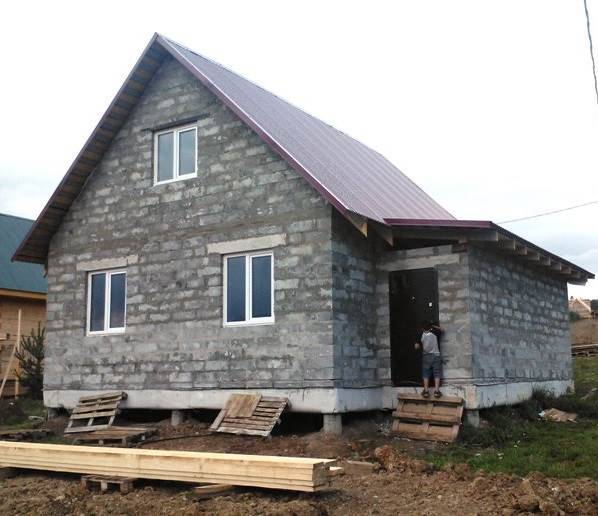

Дом на фундаменте ТИСЭ

Цвета и запаха у радона нет. Меж тем, на газ приходится 65% годовой дозы облучения жителей Земли. Интересно, что быстром распаде на свежем воздухе, в помещении радон склонен накапливаться.

Приподняв дом на сваях, можно минимизировать долю газа в жилище. Некоторая часть все равно попадет с воздухом. Но, радон тяжелее атмосферного набора в 7 раз.

Поднимаясь из глубин, радиоактивный элемент накапливается у поверхности, а там, как помним – воздушная подушка под домом. Это перекрывает нападки на фундамент ТИСЭ и его недостатки. Не зря технология возведения основы дома названа экологической.

О противостоянии ТИСЭ подвижкам почвы уже говорилось. Не упоминалось о возможной связи движений в грунте с сейсмической активностью. Фундамент ТИСЭ под ключ часто заказывают в регионах, подверженных землетрясениям, оползням. Опоры дома нивелируют толчки, сводя к минимуму ощущение вибраций и разрушающие последствия от них.

По прочности фундамент ТИСЭ выдерживает 100-тонную нагрузку при сжатии. Это с учетом ходящих ходуном почв и плавающих температур. Поэтому герой статьи часто появляется под домами на Курилах и крайнем севере. Осталось выяснить, как делают основу зданий.

Подготовка стройплощадки

Даже на неровном или уклонном участке проводить работы по выравниванию и расчистке площадки необязательно, и в этом – большое преимущество всех индивидуальных свайных или столбчатых фундаментов. Также для обустройства столбчатых опор не понадобится обустраивать дренаж рядом со стенками фундамента, утеплять отмостку и основание. При опирании здания на подвешенный столбчатый ростверк площадь сооружения должна иметь как минимум три нагрузочных оси для каждой из несущих стен дома:

1. В центре опорных столбов для бурения скважины;
2. По наружной границе бетонного ростверка для обустройства опалубки;
3. По внутренней стороне ростверка.

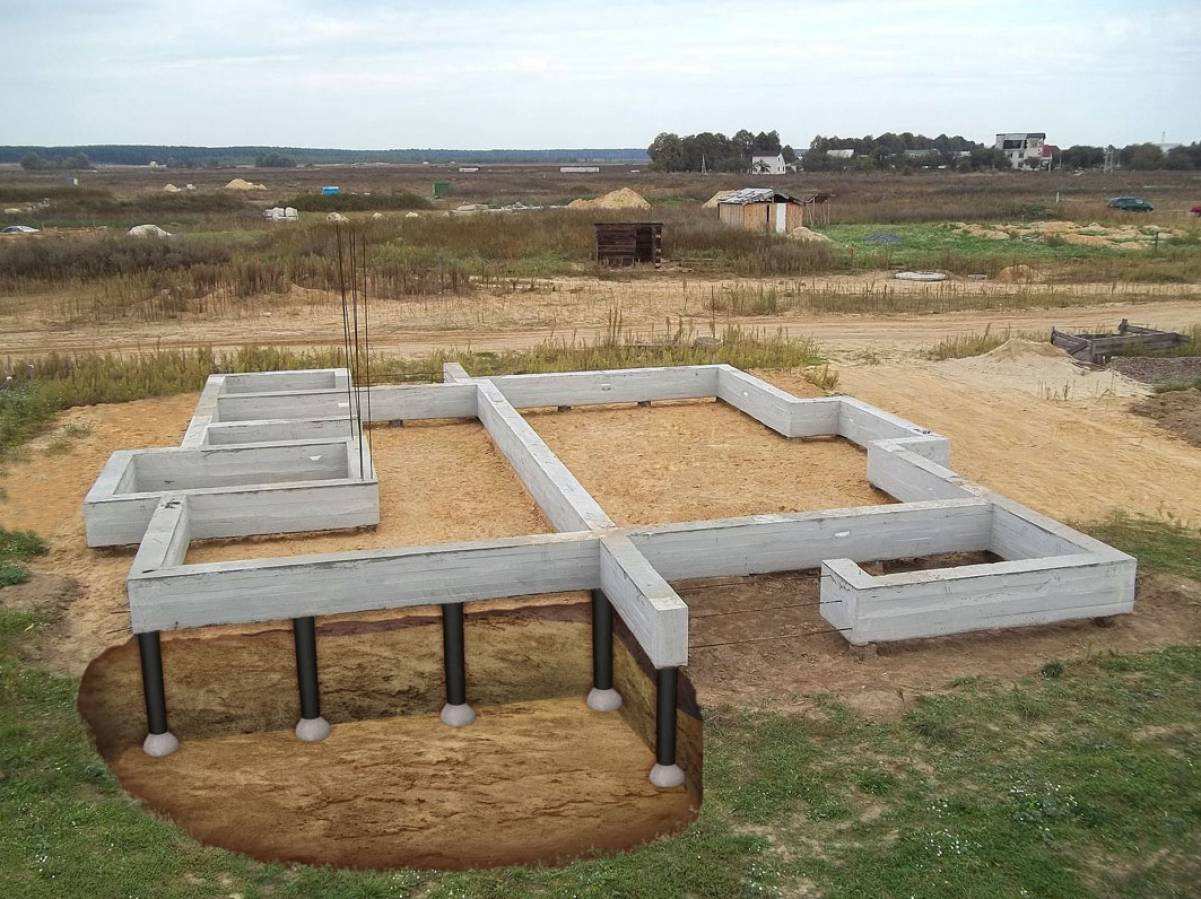

Пример готового фундамента ТИСЭ Для пошаговой разметки участка необходимо:

1. Сделать колышки с прибитой сверху планкой – обноски. Их нужно по две штуки для каждой стороны фундамента;
2. Установить обноски на расстоянии 1,5 м от углов периметра дома и натянуть между ним шнуры.

Эскиз фундамента ТИСЭ с ростверком Последовательность бурения и размещения скважин и свай следующая:

1. Согласно авторской технологии универсальный фундамент технология тисэ должен иметь так называемые лидер-лунки – это мелкие углубления (10-20 см), сделанные лопатой, на месте бурения скважин под опоры;
2. Ручное бурение – процесс несложный: плуг с бура нужно демонтировать, или зафиксировать его вертикально при помощи специального стопора, чтобы он не мешал выемке грунта. Через несколько оборотов бура его нужно вынимать и освобождать грунтоприемник от почвы;
3. Расширение (уширение) пяты делается таким образом: когда бур погрузится на проектную глубину, давить на него больше не нужно, и тогда освободившийся или установленный плуг будет рыхлить грунт с расширение купола. Также после нескольких оборотов бура грунт нужно вынимать из приемника.

Ручное бурение скважины Бурение каждой скважины следует контролировать уровнем, при бурении твердых грунтовых пород скважину нужно поливать водой, крупные обломки камней – дробить ломом до размера 5 см, чтобы они умещались в грунтоприемник.

Проводя расчет фундамента тисэ, не следует забывать об армировании опор. В дальнейшем сваи армируются по требованиям СП 52.105. При обустройстве армокаркаса внутри сваи нельзя использовать обрезки труб и другого проката, нельзя встраивать в каркас металлическую сетку и куски стальных листов – разрешается использовать только арматурные стержни Ø 8-12 мм:

1. Сваи (опоры, столбы) должны иметь выступающее над поверхностью опалубки армирование высотой до 40 см;
2. Сваи должны армироваться и в поперечном направлении гладкой арматурой Ø 6-8 мм. Поперечные каркасы можно делать квадратными или круглыми, шаг между поясами – до 0,6 м.

Армирование свай Вертикальную арматуру в дальнейшем нужно будет связывать с арматурой ростверка. Для этого прутья сваи сгибают под углом 900 на уровне армирования ростверка и связывают с его арматурой вязальной проволокой. Внутренняя арматуры опоры перед заливкой бетона предохраняется от контакта со стенками сваи надеванием на стержни специальных пластмассовых шайб. Сами опоры можно отливать с применением бюджетных материалов:

1. От рулона рубероида нужно отмерить кусок ленты и свернуть в цилиндр, скрепить проволокой или степлером, затем обвязать проволокой;
2. Труба из асбоцемента будет жестче, но она пропускает влагу, поэтому ее нужно гидроизолировать (битум, гудрон, мастики);
3. ПВХ трубы не боятся влаги и коррозии, но их толщина должна быть не менее 0,5 см.

Самодельная свая из рубероида Из-за маленького диаметра опалубки раствор в нее укладывать неудобно, и армирование внутри сваи удобства не добавляет. Поэтому раствор рекомендуется заливать через самодельную воронку, например, из того же рубероида или плотного водостойкого картона. Возводя универсальный фундамент технология тисэ, учитывают следующие особенности этого этапа:

1. Опалубка заливается раствором только наполовину, чтобы можно было утрамбовать бетон и выпустить из него воздух;
2. Трамбовать бетон можно вручную (ломом или толстым прутом), или при помощи электрического глубинного вибратора;
3. После трамбовки опору заливают полностью, и снова трамбуют;
4. Открытый бетон нужно защитить от быстрого высыхания пленкой, опилками, или просто засыпать тонким слоем грунта на 2-3 суток;
5. В течение этих 2-3 дней поливать опору водой через 5-6 часов, чтобы бетон схватывался и затвердевал равномерно по всей глубине сваи.

Заливка самодельной сваи бетонным раствором При наличии в проекте дома подвала расстояние между опорами разрешено увеличивать, чтобы можно было поставить двери или ворота. Фундамент с ростверком всегда должен перекрываться заводскими железобетонными плитами или ж/б балками, поэтому обустроить пол по грунту невозможно.

Далее пошла вязка армокаркаса.

В отличии от наемных строителей (армопояс в маленьком домике) которые в отговорку моему почему не так уложено, почему не так согнуто, на арматуру Ф8мм говорили – это же не пластилин тебе лепить как хочешь, мы с батей погнули арматуру Ф14мм так как нам было нужно.

В частном строительстве принято все упрощать и забивать на СНИП. Я стараюсь следовать СНИПам и мы укладывали крайние арматурины как это положено, а не так как повелось из–за лени, см. картинку. Оно и понятно, не нужно париться гнуть арматуру, потом париться ее укладывать.

Схема армирования угла ростверка.

К выходящей из свай арматуре привязали горизонтальные отрезки арматуры Ф8мм, формируя зазор от дна опалубки. На них уложили первый ряд горизонтальной арматуры А500С Ф14мм 4 штуки предварительно просунув ее через хомуты (поперечное армирование).

Кликните по фотке, чтобы увеличить.

Перехлесты арматуры старались делать в разбежку, но особого смысла нет, так как большие перехлесты и так получаются от сваи до сваи.

Хомуты были изготовлены еще в прошлом году и ждали своего часа. Оговорюсь, что по технологии автора ТИСЭ про хомуты не говориться, но по СНИП положено. Я их поставил. К тому же они выполняют у меня и конструктивную функцию, держат второй ряд горизонтальной арматуры А500С Ф14мм тоже 4 прутка, который так же просунут через хомуты и привязан к верхней их части.

На углах по нормам требуется установка дополнительных хомутов см. картинки выше (типовые схемы армирования).

Пропихивать загнутую арматуру через хомуты было не удобно. На загибы и последующую укладку такой арматуры ушло прилично времени.

Крайнюю арматуру гнули по СНИП, центральные две «нитки» клали по народным технологиям ибо гибка и их тоже привела бы к многоярусному наслоению арматуры и получилось бы то же не очень.

После фиксации горизонтальной арматуры к ней вязальной проволокой прикручивались хомуты.

Армирование угла выполнено в том же ключе — с краев типовое, в центре  народное.

Местами, фиксируя зазоры между арматурой и опалубкой, а также предотвращая завал армокаркаса, вставлены куски гранита (щебень фракции 50–60).

Не используйте для этой цели кирпич и тем более деревянные бруски. Кроме гранита можно, например, использовать куски тротуарной плитки, кольцеобразные обрезки трубы ПНД или специальные пластиковые ограничители промышленного изготовления.

Кликните по фотке, чтобы увеличить.

Персечения и углы верхнего ряда арматуры выполнено аналогично нижнему ряду.

Кликните по фотке, чтобы увеличить.

Не забываем соблюдать зазоры между арматурой и опалубкой.

Кликните по фотке, чтобы увеличить.

Кликните по фотке, чтобы увеличить.

Сложнее всего пришлось с армированием ростверка в зоне эркера, здесь наслоение трех слоев арматуры.

Кликните по фотке, чтобы увеличить.

Жмем 5 (чтобы перейти на следующую страницу).

Фундамент ТИСЭ – что это?

За последние годы, специалисты и застройщики все чаще используют в строительстве жилых зданий малой этажности фундамент ТИСЭ, но почему? С чем связан рост популярности этой технологии?

Фундамент ТИСЭ является одним из видов опорно-ленточного типа фундамента. Конструкция довольно простая – армированные сваи, соединенные между собой ростверком, который поднят над уровнем земли на 20 – 40 см.

Впервые свайный фундамент ТИСЭ был применен в 90-х годах 20 века. Специалисты сконструировали бур с нижним расширением, которое позволило в основании скважины дополнительно выкопать полусферическое пространство. Таким образом, получались сваи похожие на перевернутый шляпкой вниз гвоздь.

Такая форма столба позволила повысить нагрузочную способность фундамента в несколько раз, и повысило его сопротивляемость к выталкивающей силе земли на пучинистых почвах.

Чаще всего специалисты применяют фундамент ТИСЭ при высоком залегании грунтовых вод и при строительстве на таких типах грунта, как глинистая и песчаная почва.

ТИСЭ универсальный фундамент, он выдерживает большие нагрузки и подходит для конструкций разного назначения, будь то жилой дом или промышленная постройка. Вполне можно возвести фундамент ТИСЭ для домов из газобетона или кирпича, или вообще монтировать его под забор или ограждение.

Особенности

Фундамент ТИСЭ не зря называют универсальным, он предназначен для различных почв, исключением являются лишь скалы. Постройка может иметь несколько этажей и железобетонное перекрытие, но на прочность и надежность конструкции это никак не повлияет. Но это не значит, что у него совершенно нет недостатков.

Отлично зарекомендовала себя данная конструкция на высокопучинистых грунтах, на которых другие типы фундаментов через несколько лет трескаются. Фундамент ТИСЭ уместно применять на территориях, расположенных вблизи с железнодорожными путями или же магистралью грузовых автомобилей. Обычный столбчатый фундамент при вибрациях рушится, а для основания ТИСЭ они совсем незаметны.

Расчет фундамента надо начинать с тщательного изучения и анализа участка. После этого выполняется разметка территории и ее бурение. Для этого применяется ручной фундаментный бур ТИСЭ Ф300, Ф250, Ф200 – диаметр соответствует показателю в названии. Сваи можно углублять максимум на глубину 2,20 метра. Против основания ТИСЭ отзывов практически нет, все владельцы остались довольны своим выбором.

Плюсы

Как утверждают профессионалы, фундамент, возведенный по технологии ТИСЭ, имеет огромное количество преимуществ:

• Доступная цена – подобная конструкция обойдется в 2 раза дешевле, чем традиционный ленточный фундамент. При установке уменьшается масштаб земляных работ и затраты бетона, к тому же не надо привлекать специальную технику.
• Установка такого основания может осуществляться в любое время года и при любых погодных условиях.
• Работы по обустройству не займут много времени. Такой фундамент отлично подходит для индивидуального строительства, поэтому даже мастер-самоучка сможет быстро установить его.

Минусы

Как и у любой продукции, у конструкции, возведенной по технологии ТИСЭ, есть и несколько недостатков:

• Такое основание нельзя построить на илистой или обводненной почве. При высоких нагрузках сваи прогибаются и повреждаются.
• Необходим ручной труд – на твердых и каменистых участках бурение сделать сложно, также появляются проблемы со скважиной. Но даже в такой ситуации можно обойтись без помощи специалистов.
• Нельзя сделать подвал под всю площадь дома.
• Надо выполнять широкую отмостку.

Учитывая все характеристики фундамента, сделанного по технологии ТИСЭ, можно с уверенностью сказать, что он идеально подходит для частного строительства, к тому же является экономичным.

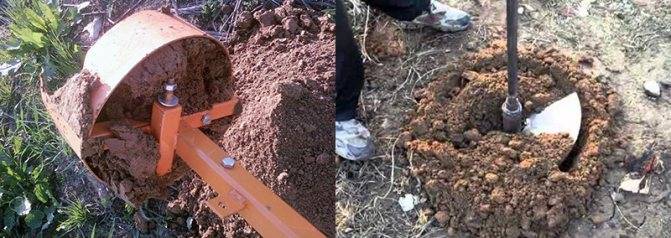

Делаем бур ТИСЭ своими руками чертежи и как изготовить

Начиная работу по производству бура ТИСЭ своими руками, чертежи нужно иметь со всеми деталями. Необходимы также схемы и изображения для лучшего проникновения в процесс. Моделей очень много, но найденную конструкцию можно легко изменить, приспособив для требуемых условий работы.

Один из простейших буров ТИСЭ состоит из:

• двух режущих плоскостей
• резцов вертикальных для рыхления земли
• набора металлических дополнительных полос
• специальной штанги для расширения глубины
• заборника грунта.

Для того чтобы произвести бур ТИСЭ своими руками (чертежи можно найти на нашем сайте), потребуется:

• раскроенная надвое, плита диска
• механическая штанга, с приваренной рукояткой. Если необходимо глубокое бурение приготавливается раздвижная конструкция с приготовленным фиксатором
• пластина из металла.
• кусок для приемника грунта из нержавеющей трубы. Её диаметр равняется диаметру у скважины
• болгарка, аппарат сварочный, дрель и прочее
• пруток с тремя петлями из металла.

Собрав все затребованные материалы, можно начинать сборку ручного бура ТИСЭ.

Плита диска кроется на две равные части. Её под небольшим наклоном сваривают к штанге, на которой остается наконечник.

К трубе из металла, которая является приемником грунта, свариваются полученные кромки.

Чтобы сделать почву рыхлее. свариваются вертикально пластины, с которыми бур будет лучше работать в сложных грунтах.

Число резцов рекомендуется от двух до шести. Для наипростейшего садового бура ТИСЭ, резцы можно и не делать, но для сложного — они обязательно пригодятся. Лишними они точно не будут.

После приварки петли на подвижной полоске, которая служит режущей кромкой, а также на штанге, получается инструмент с полукруглым дном.

В этом случае основание будет устойчивее. Если привязать веревку к пластине вместе с дополнительной кромкой режущей, можно будет ее поднимать и спускать.

Для приготовления бура ТИСЭ своими руками, чертежи выбираются, подходящие «на все случаи жизни». Режущий элемент его нужно прикрепить к штанге с добротным болтовым соединением. Если сделать ножи разного размера, можно их менять, когда необходимо. Иной метод расширения диаметра скважины, которая пробурена: сварить пластины более широкого диаметра вертикально.

Усовершенствовать бур

Своими руками бур ТИСЭ можно изготовить и, если нужно, несколько видоизменить под рабочие условия, в зависимости от типа почв, на которых сооружается фундамент .

Надо понимать, что производя установку на дне, расширение без изъянов, в результате не получится.

Также при пользовании бура ТИСЭ в сложных почвах не нужны кромки резцов сильно заостренные. У пилы угол наклона должен стать тут самым главным характеризующим признаком.

Если в почве имеются камешки до пяти сантиметров в диаметре, то дистанцию между кромками необходимо сделать больше.

Поэтому в приемник грунта им удастся попасть. Если же дистанция будет мала, то они будут постоянно забиваться в зубчиках. Несколько клыков сваривается на трубу, чтобы рыхлить почву. С таким буром ТИСЭ лучше и легче всего будет заниматься в почвах глинистых.

В сыпучем грунте у бура ТИСЭ будет возможность ещё больше проявить себя. Рыхлить почву здесь получится ещё лучше. Для этого сваривают несколько клыков вертикально.

В этом случае кромки резцов должны находиться близко друг к другу. Этот бур ТИСЭ предотвратит осыпание земли.

Сделать рабочий бур ТИСЭ, который будет служить для бурения скважин, в общем, не очень сложно, а пользоваться им будет совсем просто.

Вращение будет происходить исключительно по часовой стрелке, с выбросами, при этом всей земли, находящейся внутри. Если неохота тратить усилия и время на производство своими руками бура ТИСЭ, его можно купить в самых разных конфигурациях.

Купить

На прилавках строительных магазинов или на рынках можно найти бур ТИСЭ.

При покупке этого инструмента надо обращать внимание на такие его детали, как:

• длина у рукоятки, возможно ли её удлинить,
• диаметр режущей части (от него будет зависеть диаметр будущей скважины),
• надежность металла, его качество,
• вес (чем легче инструмент, тем комфортнее будет с ним работать).

Для многих лучшим решением будет аренда бура ТИСЭ. Если он нужен для двух или трех дней работы, и больше не понадобится, то тратить время на изготовление инструмента, скорее всего, нецелесообразно. Да и тратить деньги на его покупку тоже вряд ли нужно.

Можно взять в аренду и заплатить в несколько раз дешевле, чтобы произвести все работы.

Как использовать бур ТИСЭ

Бурение вертикальной скважины под столб при строительстве следует начинать при отсутствии плуга на буре, а бур нужно прокручивать по ходу часовой стрелки. При расчете углубления, следует учесть, что оно должно находиться ниже самой точки промерзания примерно на 15−18 см. Углубляя инструмент в грунт, его следует периодически поднимать, а потом выполнять его опорожнение. Если грунт довольно тяжелый (к примеру, из глины), то бурить его необходимо на 1,5 м на протяжении минут 40−50. Когда выполнено бурение скважины, к буру ТИСЭ присоединяют плуг, а затем расширяют нижнюю часть ямы. На такой процесс затрачивается примерно 30−35 минут.

Бур ТИСЭ земляной также эффективно используется для ремонта фундамента, который выполнен на столбах:

1. Чтобы выполнить реставрацию основы здания, требуется при помощи бура без прикрепленного к нему плуга осуществить бурение наклонной скважины.
2. Для этого нужно сделать расчеты, чтобы низ самой скважины находился посередине стены. Потом погружают бур в грунт и при его помощи обрезают слои грунта, которые нависли.
3. В конце должна получиться вертикальная скважина, имеющая наклонный вход.
4. Затем к буру крепится плуг и выполняется расширение.
5. Теперь только остается вставить в полученную скважину асбестоцементную трубу, а потом влить через нее бетон, при этом осуществляя опускание арматуры.

Фундамент ТИСЭ своими руками: пошаговая инструкция

Возведение фундамента по технологии ТИСЭ, как и любое строительство, начинается с подготовки участка: разравнивания, удаления старых деревьев и кустарников, больших камней и проведения других необходимых работ.

При этом снятие дерна можно производить не под всей площадью дома, а только в тех местах, где, согласно проекту, будут располагаться сваи. Далее можно приступать к бурению скважин под сваи.

Бурение

Перед тем как приступить к бурению, потребуется сделать небольшие лунки глубиной 15-20 см под каждую скважину, диаметр которых равен диаметру бура.

Далее процесс бурения выглядит следующим образом:

1. в начале штангой, выставленной на начальную длину и со снятым плугом, производится бурение верхней части скважины. Сбор грунта происходит в специальный контейнер;
2. для глубоких скважин необходимо использовать удлинитель, который фиксируется на штангу вместо рукоятки;
3. для устройства расширения используется специальный плуг, который закрепляется на место контейнера в соответствии с инструкцией к буру. При этом надо учитывать, что его можно отрегулировать на изготовление сферического расширения с разным диаметром: 400, 500 или 600 мм.

Плуг крепится к буру при помощи веревки, которая при работе служит для управления инструментом: в натянутом состоянии прижимает плуг к основанию скважины, при ослабленном положении приподнимает бур.

При формировании расширения можно производить вращение как по часовой стрелке, так и против нее.

Но следует учитывать, что в первом случае существует риск углубиться ниже, чего делать не стоит, а при вращении против стрелки происходит осыпание разрезаемого грунта под плуг, что приводит к выталкиванию бура.

Специалисты рекомендуют выполнять расширение, комбинируя вращения в обе стороны.

Определить момент, когда расширение будет готово, достаточно легко – в емкость на конце бура перестанет набираться порода.

При бурении скважины под сваи ТИСЭ важно контролировать ее вертикальность – на этот аспект следует обращать внимание из-за того, что бетон имеет низкие параметры работы на изгиб, поэтому. При несоблюдении этого правила в процессе схватывания или во время эксплуатации бетон может лопнуть

При несоблюдении этого правила в процессе схватывания или во время эксплуатации бетон может лопнуть

При несоблюдении этого правила в процессе схватывания или во время эксплуатации бетон может лопнуть

При несоблюдении этого правила в процессе схватывания или во время эксплуатации бетон может лопнуть

При несоблюдении этого правила в процессе схватывания или во время эксплуатации бетон может лопнуть.

Экономика фундамента ТИСЭ

Фундамент, возведенный по технолонгии ТИСЭ, за счет сокращения объема работ, строительного материала и экономии на рабочей силе получается в несколько раз дешевле обычного ленточного. Чтобы убедиться в этом просчитаем расход бетона на возведение обоих видов фундамента для дома размером 5 на 10 метров. Для простоты расчетов и наглядности примем, что фундамент – это подземная часть дома.

Для ленточного фундамента при глубине 0,70 м, ширине 0,40 м и длине 30 м объем равен 8,40м3.

Для фундамента ТИСЭ с количеством опор 20 шт (из расчета, что шаг 1,50 м), глубине бурения 1,20 м, расширением 0,60 м, объем всех свай будет около 2,00 м3.
