Как в домашних условиях сделать инкубатор – общие принципы изготовления
Чтобы готовая конструкция позволила вывести качественное яйцо, надо знать, как в домашних условиях сделать инкубатор. Такие устройства должны отвечать определённым требованиям, с которыми предлагаем вам познакомиться.
Устройство может иметь различное конструктивное исполнение
Чтобы изготовленный своими руками инкубатор для яиц хорошо функционировал, для его создания следует использовать материалы, обладающие хорошими теплоизоляционными характеристиками. Данный элемент должен не только способствовать поддержанию температуры внутри на оптимальном уровне, но и препятствовать резким скачкам температуры.
Корпус приспособления должен способствовать сохранению тепла
В качестве нагревательного элемента для инкубатора чаще всего используются лампы накаливания. В зависимости от габаритов конструкции их мощность может начинаться от 25 Вт и достигать максимально возможных значений. В качестве терморегуляторов могут использоваться:
- электроконтакторы – ртутные термометры с впаянным в трубочку электродом. В качестве второго выступает столбик ртути. По мере нагрева ртуть начинает перемещаться и, как только достигнет впаянного электрода, замкнёт цепь. Инкубатор отключится;
- биметаллические пластины. Нагрев данного терморегулятора вызовет его изгиб из-за разного температурного расширения входящих в его состав элементов. При касании второго электрода произойдёт размыкание цепи;
- барометрические датчики. Это герметично запаянный заполненный эфиром объект цилиндрической формы, высота которого меньше диаметра. Цилиндр является первым электродом, а винт, находящийся в 1 мм от дна объекта, – вторым. По мере нагрева эфир вызывает увеличение внутреннего давления и изгиб дна. В результате цепь замыкается, а система теплоснабжения размыкается.
Терморегулятор можно приобрести в уже собранном виде
Система вентиляции должна быть предусмотрена в обязательном порядке. От её наличия и стабильности работы зависит состояние воздуха внутри устройства и температурно-влажностный режим. Чтобы создать оптимальный микроклимат, следует обеспечить среднюю скорость проветривания около 5 м/сек.
Для перемещения воздушных масс обычно используется вентилятор. Вверху и внизу корпуса просверливают вентиляционные отверстия, в которые вставляются трубки подходящего диаметра. За счёт изменения степени их перекрытия регулируется приток свежего воздуха.
Внимание! Зародыш, находящийся внутри яйца, потребляет кислород снаружи на 6 день инкубации. Вентиляционные отверстия обеспечивают своевременный приток свежего воздуха. Вентиляционные отверстия обеспечивают своевременный приток свежего воздуха
Вентиляционные отверстия обеспечивают своевременный приток свежего воздуха
Какие механизмы могут быть использованы для переворачивания яиц: варианты реализации
Чтобы яйцо прогревалось равномерно, необходимо предусмотреть поворотный механизм для инкубатора. Реализовать его можно по-разному. Самым простым для небольших конструкций является вариант с использованием москитной сетки, которая выступает в качестве днища конструкции. Сетку монтируют на два ролика, обеспечивающих круговое перемещение. Вращение одного из роликов осуществляет перемещение и переворот яиц в лотках. Предусмотрев реле, таймер и электрический привод, можно автоматизировать процесс. К недостаткам следует отнести, что иногда такой механизм не срабатывает, и яйцо просто перемещается по лотку.
Наклонные механизмы отличаются более надёжным конструктивным исполнением. Находящееся внутри яйцо не вращается, а просто наклоняется. Для этого лотки фиксируются в осевом направлении таким образом, чтобы был возможен их свободный наклон. Снаружи предусматривается ручка, с помощью которой можно менять наклон лотков.
Наклонные механизмы достаточно эффективны
Возможно использование поворотных роликов. Яйца находятся в лотках между резиновыми роликами, которые между собой соединены цепочкой, обеспечивающей одновременное вращение. Подобная система допускает подключение электродвигателя. Предлагаем посмотреть тематическое видео.
Делаем инкубатор своими руками
Корпус
В большинстве случаев, люди, которые сами хотят сделать инкубатор для яиц своими руками, в качестве начальной заготовки используют именно холодильник. Дело в том, что его конструкция идеально подходит для этой задачи. К тому же финансовые затраты при таком варианте буду минимальными.
Итак, если вас интересует, как самому сделать инкубатора дома, начните с поиска старого холодильника. Именно с этого пункта начнётся воплощение в жизнь данного проекта.
В первую очередь, чтобы самому сделать качественный и долговечный инкубатор избавьтесь от морозильной камеры. Также понадобится избавиться от всего остального встроенного оборудования. К счастью, всё это вы легко сможете сделать сами. Для дальнейшего воплощения в жизнь проекта вам понадобится контактор-реле КР-6 и термометр с электрическими контактами.
Внимание! Катушка в устройстве должна иметь такое сопротивление, которое ограничит мощность до 1 Вт. После того, как подберёте все эти устройства, то сможете осуществить подключение электросети сами без каких-либо сложностей. Питание должно осуществляться от сети с напряжением в 220 в
Питание должно осуществляться от сети с напряжением в 220 в
После того, как подберёте все эти устройства, то сможете осуществить подключение электросети сами без каких-либо сложностей. Питание должно осуществляться от сети с напряжением в 220 в.
Режим работы
Вначале включаются первые четыре лампы. Их задача поднять температуру до 38 градусов. После этого вам нужно будет замкнуть контакты термометра. В результате этого действия катушка КР получит питание. Дополнительно размыкается контакт КР2. Как только температура снижается, процесс активируется вновь.
Как видите сделать качественный инкубатор самому довольно-таки просто. Главное правильно настроить температурный режим, позаботиться о системе переворачивания и так далее.
Равномерный подогрев обеспечивает лампа Л5. Мало того, она нужна чтобы обеспечить нужную влажность. Мало того её, наличие снижает нагрузку на контактор реле. Поэтому обязательно установите ей. К счастью это легко можно сделать самому.
Внимание! После того как воздух внутри инкубатора нагреется до нужно температуры нужно будут отключить 2 лампы. Без автоматики вам придётся сделать это самому. Расчётная мощность инкубатора, который вы должны сделать будет 40 Вт
Это если без вентиляции и поворотного механизма. Их можно исключить из конструкции для большей экономии, но, чтобы результат был удовлетворительным, предварительно нужно позаботиться о создании естественной циркуляции воздуха внутри. В этом вам помогу вытяжки
Расчётная мощность инкубатора, который вы должны сделать будет 40 Вт. Это если без вентиляции и поворотного механизма. Их можно исключить из конструкции для большей экономии, но, чтобы результат был удовлетворительным, предварительно нужно позаботиться о создании естественной циркуляции воздуха внутри. В этом вам помогу вытяжки.
Если вы хотите отказаться от поворотного механизма в конструкции инкубатора, в который будут класться яйца, придётся поворачивать ячейки самому. Это нужно делать не менее 3-4 раз и только в дневное время суток. Тем не менее скорость созревание при таком подходе значительно упадёт.
Внимание! В качестве ячеек для яиц лучше всего использовать обычные лотки. На девятый день в инкубаторе нужно будет самому понизить температуру до 37,5 градусов по Цельсию, на 19 до 37. Если вы не хотите тратить деньги на бесперебойный источник питания, то поставьте внутрь несколько бутылок с горячей водой
Этого должно быть более чем достаточно, чтобы поддержать нужную температуру
Если вы не хотите тратить деньги на бесперебойный источник питания, то поставьте внутрь несколько бутылок с горячей водой. Этого должно быть более чем достаточно, чтобы поддержать нужную температуру
На девятый день в инкубаторе нужно будет самому понизить температуру до 37,5 градусов по Цельсию, на 19 до 37. Если вы не хотите тратить деньги на бесперебойный источник питания, то поставьте внутрь несколько бутылок с горячей водой. Этого должно быть более чем достаточно, чтобы поддержать нужную температуру.
Виды инкубаторов и наиболее общие правила их изготовления
Важной положительной особенностью домашнего изготовления инкубаторов по индивидуальным проектам является то, что их можно делать из самых разных подсобных материалов и уже побывавших в употреблении конструкций. Разумеется, только из тех, которые соответствуют строгим санитарным требованиям эффективного и здорового разведения птичьего молодняка
Вместе с тем, достаточно распространенная практика производства самими птицеводами-частниками таких устройств показывает, что выбирают, как правило, вариант из четырех самых популярных разновидностей самодельных инкубаторов.
Изделия из старого неработающего холодильника.
Инкубатор из холодильной камеры
Изделия из картонного короба.
Инкубатор из короба
Инкубатор из пенопластовых листов.
Инкубатор из пенопласта
Инкубатор из фанеры (деревянных досок).
Инкубатор из фанерных досок
Впрочем, «самодельный» статус компактных инкубаторов позволяет расширить этот перечень, давая возможность любому птицеводу проявить всю свою техническую фантазию и смекалку. Заметим,что большое значение имеет правильный выбор габаритов будущего инкубатора. При этом следует четко учитывать ряд факторов, прежде всего, планируемый объем закладки яиц и точки монтажа ламп для обогрева инкубационной камеры.
Размер инкубатора
Для успешного качественного изготовления инкубационного приспособления его размеры должны быть рассчитаны (запланированы) заранее. Между тем, указанный параметр зависит от объемов производства, на которые нацелен птицевод, и от количества яиц, закладываемых в инкубатор за один раз. Причем второй фактор является решающим.
Инкубатор средних габаритов (длина – 450-470 мм, ширина – 300-400 мм) вмещает следующее, примерное количество яиц:
- гусиных – до 40 шт.;
- утиных (индюшиных) – 55 шт.;
куриных – 70 шт.;
Куриные яйца в инкубаторе
- перепелиных – 200 шт.
Кроме того, на габариты устройства влияют тип нагревательной системы и место закрепления ламп накаливания. Немаловажным для определения размеров является и материал, из которого предполагается делать аппарат.
Общие правила изготовления
при выборе заготовок любой из подходящих для инкубатора материалов должен иметь сухую, очищенную от грязи, красителей и жиров поверхность, не зараженную плесенью (грибком);
независимо от материала, сборку и обшивку каркаса следует делать так, чтобы в дальнейшем не было утечек тепла из камеры
Для этого, прежде всего, все возможные щели тщательно заделываются герметиком;
важно заранее предусмотреть в инкубаторе место под ванночки для воды (с ее помощью будет поддерживаться оптимальный уровень влажности);
Один из этапов создания инкубатора своими руками
достаточный обогрев внутри конструкции обеспечивают 4-5 ламп мощностью по 25 Вт каждая. Для равномерного распространения тепла по камере одну из лампочек рекомендуется разместить в нижней части инкубатора;
инкубатор должен иметь несколько вытяжных отверстий;
контроль инкубационного процесса невозможен без хорошего термометра и смотрового окошка, вмонтированного в верхнюю стенку устройства.
Как в домашних условиях сделать инкубатор: изучаем важные нюансы
Модели заводского изготовления, без сомнений, ? удобные и практичные устройства, но не каждый может позволить себе такое недешёвое удовольствие. Сделать своими руками простой инкубатор для перепелов или кур не так сложно. Его основные компоненты: корпус, система нагрева и вентиляции, устройство для переворота. Рассмотрим основные требования к ним.
Требования к корпусу инкубационного устройства
Самое главное – корпус конструкции должен сохранять нужный для выведения птенцов температурный режим. Второй существенный момент – удобство в обслуживании. Время от времени нужно открывать устройство, проверять работу нагревательных элементов, проветривать кладку.
И последнее требование к корпусу – подходящие размеры. Яйца не должны лежать плотно, расстояние между ними – не менее сантиметра. Такое расположение кладки обеспечивает хорошую вентиляцию и равномерный прогрев.
Как нагревать кладку и контролировать температуру
Только оптимальная температура гарантирует появление птенцов
Даже небольшие отклонения могут всё испортить, поэтому так важно правильно подобрать нагревательный элемент для инкубационной конструкции
Нагреватель можно закрепить над лотком с яйцами, под ним или по периметру кладки. Он должен работать без перебоев и равномерно прогревать лоток
Какие нагревательные элементы можно использовать для инкубатора:
Существенный недостаток этого элемента – неравномерный нагрев.
Постоянный свет – это несвойственные для выведения цыплят условия.
Лампы накаливания – 45.
Керамические лампы – 650.
Встроенный ТЭН равномерно распределяет тепло в полости инкубационного устройства.
Недостаток этого нагревателя ? в сложной замене и необходимости специально держать под рукой запасной, если случится поломка.
Это самый экономичный тип обогревателя.
ИК-плёнка равномерно распределяет тепло по лотку.
Менять такие обогреватели непросто и лучше пригласить для этой задачи профессионала.
Как обустроить вентиляцию в инкубаторе
Хорошая вентиляция обеспечивает равномерное распределение тепла по всему инкубатору. В застойном воздухе яйца перегреваются, и зародыши погибают от недостатка кислорода.
Вентилирование в инкубационном устройстве может быть постоянным или периодическим. В первом варианте тепло равномерно распределяется по всему лотку.
Для выполнения этой задачи не нужен мощный вентилятор, для домашних целей вентилятор для инкубатора можно сделать из обычного компьютерного кулера с диаметром от 80 мм
Вам понадобится:
- крышка со смотровым окном,
- корпус,
- решетка для яиц,
- лампочки с патронниками,
- емкости для воды,
- вентилятор на 12 V,
- Регулятор напряжения 12 V,
- градусник,
- терморегулятор,
- термодатчик,
- контроллер частоты переворота (цифровой таймер).
Основные требования, предъявляемые к инкубатору
Приступая к изготовлению своими руками домашнего инкубатора, всегда следует иметь в виду, что конечным результатом этой работы должен стать аппарат, в котором созданы все условия для полноценного развития зародыша в яйце и появления на свет в положенные сроки здорового птенца.
Иными словами, конструкция инкубатора и его оснащенность должны быть подчинены цели формирования в камере таких же условий, какие создает для своего будущего потомства птица-наседка. И среди этих факторов важнейшие – температура и влажность.
Термометры для инкубаторов
Проектировать будущий инкубатор необходимо так, чтобы у птицевода была возможность постоянно и без каких-либо препятствий контролировать температурно-влажностный режим инкубации. Здесь надо иметь в виду, что выдерживание яиц большей части самых популярных у заводчиков видов домашней птицы происходит в диапазоне между 37,1 и 39˚С.
При этом в первые дни инкубации яйца (до помещения в камеру их можно хранить не более 10 дней) прогреваются до максимальной температуры, рассчитанной для того или иного вида птицы (см. таблицу температур), а к концу этого периода температура снижается до минимальных показателей. И только при выведении перепелов в течение всего 17-дневного периода инкубации поддерживается постоянная температура – 37,5 градуса.
Таблица температурного режима в инкубаторе
Что касается другого важного параметра – влажности, то и она на протяжении всего периода до выведения птенцов меняется. В частности, оптимальный уровень влажности воздуха внутри инкубатора до момента наклева должен составлять 40-60%, а между наклевом и моментом вывода она должна оставаться на уровне 80%. И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%
И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%
И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%.
Инкубатор с гигрометром
Хорошим подспорьем для качественного выведения цыплят в домашнем инкубаторе станет монтаж системы принудительной вентиляции. Работа электровентилятора обеспечит движение воздуха внутри камеры со скоростью 5-6 м/сек, что будет способствовать идеальному балансу между температурой и влажностью атмосферы в инкубаторе.
С чего начать создание инкубатора?
Всякий процесс сборки бытового инкубатора начинается с определения основного материала, из которого будет изготовлен аппарат. Например, хороши для этой цели крупные куски пенопласта (размером не менее 25х40 см) или обыкновенная картонная коробка большого объема. Едва ли не идеальным вариантом является наличие старого, отработавшего свой срок, холодильника. В любом случае надо исходить из определяющего фактора, который присущ всякой конструкции – ее теплоизоляционной способности.
Листы пенопластирола
Кроме того, следует позаботиться о приспособлениях для обогрева инкубационной камеры (лампа или нагревательный прибор) и об удобном контроле температуры (термометр). Чтобы не обременять себя необходимостью вручную периодически переворачивать яйца, стоит оборудовать инкубатор системой автоматического переворота. Такой механизм сэкономит время человека. Правда, обычно подобные приспособления устанавливаются в крупных инкубаторах – на 200 и более яиц.
Компоненты для создания инкубатора
Компоненты и инструменты, необходимые для работы
- корпус старого неработающего холодильника, картонная коробка, фанерные листы (доски);
- пенопластовые блоки – в зависимости от выбранного проекта;
- стандартные лампы накаливания (мощность – от 25 до 40 Вт). Количество лампочек находится в прямой зависимости от объемов инкубатора. Так, сравнительно небольшой аппарат на сотню яиц нормально обогревается 4 лампами. Вместо лампочек можно использовать электрические ТЭНы;
- лотки для яиц. Чтобы яйца плотно удерживались на своем месте, лотки делают из металлической сетки, дерева, пластика или аналогов указанных материалов.
- вентилятор, термометр;
- терморегулятор. Используется при проектировании автоматического инкубатора. С этой целью можно применять биметаллические пластины, барометрические датчики или электрические контакторы;
- моторедуктор, подшипники с хомутами (для оборудования устройства механизмом переворота);
- гигрометр. С его помощью отслеживается текущая влажность;
- монтажные инструменты (лобзик, плоскогубцы, нож, изолента и т.д.).
Цены на популярные модели электролобзиков
Электролобзик
Помните, что прежде, чем подбирать все необходимое из приведенного выше списка, надо определиться с оптимальными размерами инкубатора.
Изготовление устройства
Существует несколько вариантов создания инкубатора своими руками дома. В качестве основы вы можете использовать старый холодильник или коробку. Также данное устройство может быть собрано при помощи пенопласта. Ниже представлены схемы наиболее популярных конструкций, которые можно сделать самому.

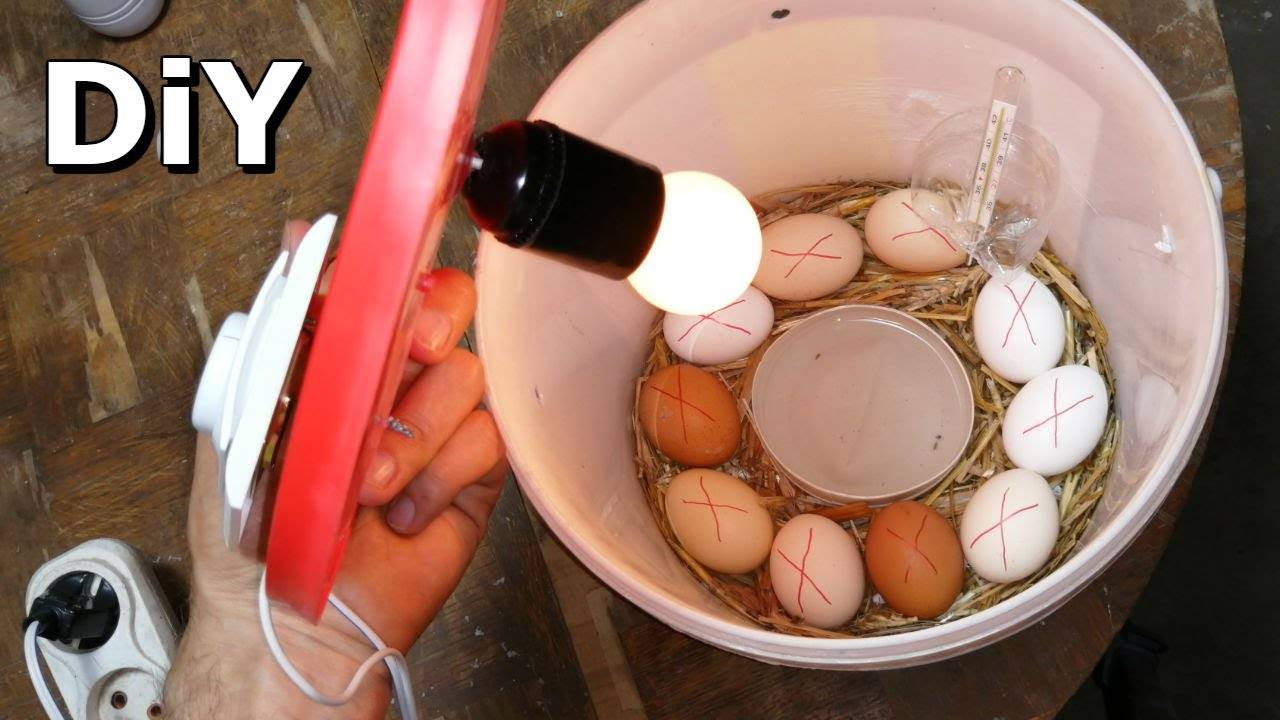

Инкубатор из коробки
- Для начала необходимо прорезать в боковой грани коробки небольшое отверстие для вентиляции, а в крышке ящика закрепить патроны для лампочек.
- Для 60 куриных яиц нужно будет вставить 3 лампочки мощностью 25 Вт. Они должны располагаться на расстоянии 15 см от лотка.
- Для надежности рекомендуется обшить все грани коробки фанерой или ДСП-листами.
- Ниже яиц необходимо расположить ёмкость с водой. Площадь испаряемой поверхности зависит от объема корпуса и подбирается опытным путем при помощи гигрометра.
- Лоток для яиц устанавливается посредине коробки.
- Рекомендуется выбрать гироскоп и термометр, данные которых можно будет просматривать не открывая коробку. Отрывать крышку ящика рекомендуется только для переворачивания яиц.
Простой инкубатор из коробки
Из пенопласта
Пенопласт владеет отличными термоизоляционными свойствами, к тому же большинство фермеров смогут найти этот материал у себя дома. Именно поэтому инкубаторы своими руками очень часто делают из пенопласта. Принцип его изготовления во многом похож на создание конструкции из картонной коробки. Но вы можете самостоятельно выбрать размер корпуса исходя из желаемого количества яиц.

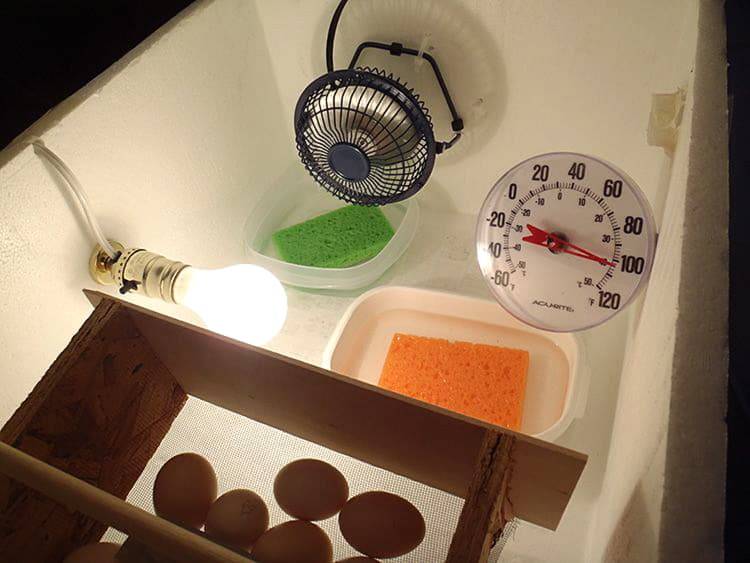

- Для начала надо сделать из листов пенопласта ящик. Это можно без проблем выполнить своими руками, воспользовавшись клейкой лентой. Просто вырежьте грани нужного размера и скрепите их в ящик удобным для вас способом.
- Подобная конструкция обеспечит высокую теплоизоляцию и позволит использовать для обогрева лампочки мощностью около 20 Вт. Конечно, вы можете включить в конструкцию специальные обогреватели, но вариант с лампочками является наиболее бюджетным и они прекрасно справляется со своими функциями.
- Как и в предыдущей конструкции, лампочки рекомендуется вставлять в верхнюю крышку на расстоянии около 15 см от яиц.
- В качестве лотка можно использовать готовую конструкцию, либо сделать его из деревянных планок. Лучше всего разместить лоток посредине самодельной коробки, чтобы расстояние до ёмкостей с водой и нагревательных элементов было примерно одинаковыми.
- При изготовлении подобного инкубатора своими руками, не забудьте оставить пространство между лотком и стенами, ведь циркуляция воздуха очень важна при выводе кур дома.
Яйца в пенопластовом инкубаторе
С автоматическим переворотом
Сложнее всего в домашних условиях сделать инкубатор с автоматическим переворотом яиц. Но такая конструкция поможет максимально условно выводить кур дома, ведь регулярный переворот яиц является важнейшим фактором. Подобный механизм будет незаменим для людей, которые часто отлучаются и не могут уделять достаточно внимания выводу кур из яиц. Кроме того, такая конструкция позволит свести к минимуму количество открываний крышки, что также является очень важным фактором.
Самым простым способом реализации автоматического переворота является покупка готовых лотков со специальным механизмом. Такое устройство обойдется в разы дешевле, чем готовый инкубатор, но вам нужно будет создать подходящий корпус, а также приобрести термометр и гироскоп. Для сборки дома отлично подойдет корпус старого холодильника. Он обладает хорошей теплоизоляцией, а также удобной дверцей. Вам нужно будет выполнить такую последовательность действий:
- Демонтировать лишние части, в том числе морозильную камеру.
- Вырезать окошко в двери и застеклить его.
- Закрепить лотки с автоматическим переворотом там, где ранее были полки.
- Установить 4 лампочки в нижней части холодильника и 2 в верхней.
- На дно установите резервуар с водой.
- Закрепите термометр и гироскоп так, чтобы их было видно в окошко.
Яйца в инкубаторе из холодильника
Фотогалерея

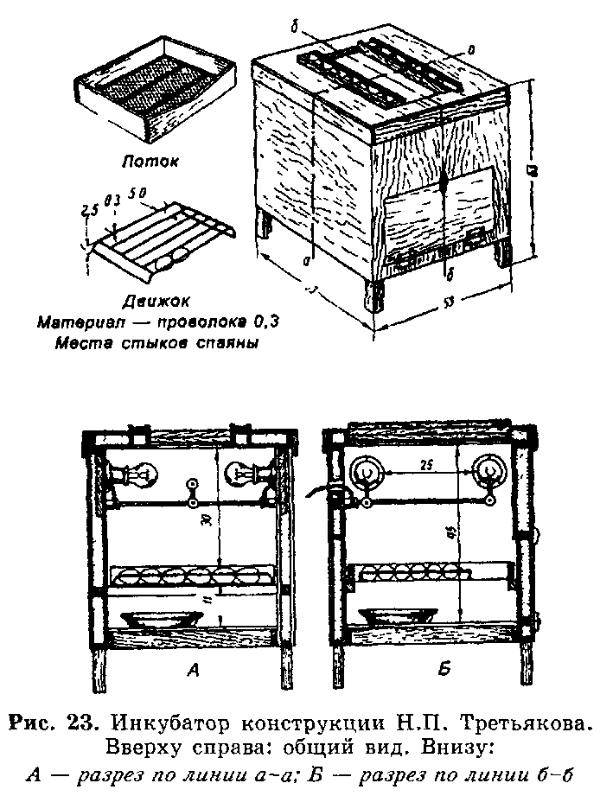

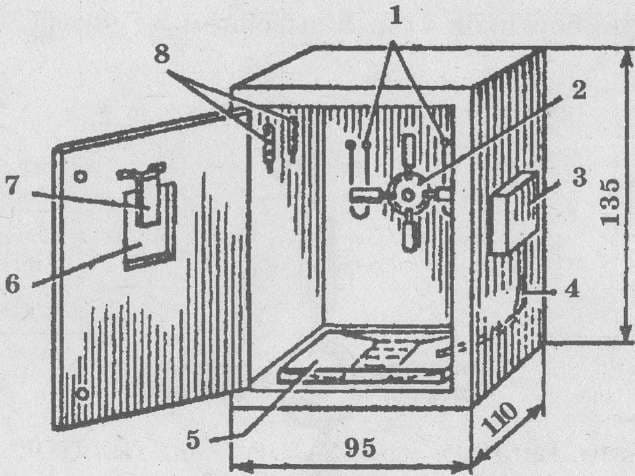

Представленные ниже фотографии и чертежи помогут вам изготовить устройство для вывода птенцов дома. Еще больше информации вы сможете найти на видео.
Инкубатор своими руками
Для начала определяют место, а затем размеры будущего изделия. С этой целью рассмотрим базовое строение домашнего инкубатора для яиц. Он представляет собой ящик, содержащий следующие компоненты:
- на дне расположена посуда с водой, регулирующая влажность;
- лоток с яйцами закреплён на расстоянии 15 см от нижней части;
- в середине размещаются датчики;
- источник тепла, которым может быть лампа накаливания или нагревательный контур, закрепляется на расстоянии 20–25 см от яиц под верхним ярусом;
- на дне и крышке вырезаются отверстия для создания проветривания.
Это не единственный способ компоновки элементов самодельного инкубатора. Источник тепла может располагаться как внизу, так и сверху или вовсе быть выведен в отдельную камеру. Далее необходимо составить подобный чертёж.
Искусственное высиживание
При инкубации важно соблюдать все правила процедуры. Каждое несоответствие строгим условиям становится причиной гибели эмбриона
Повышение температуры на 1–2 градуса убьёт зародыш. Излишнее проветривание высушит скорлупу, которая, затвердев, помешает вылуплению. Яйца уток, перепелов, гусей имеют собственные условиями инкубации.
Плюсы и минусы самодельных инкубаторов
Первый плюс — это возможность собрать инструмент произвольных размеров, рассчитанный на количество яиц от десятков до тысяч. Второй плюс — его создание может быть ощутимо выгоднее, если в сарае завалялись такие вещи, как: датчики, регуляторы и разные стройматериалы.
Изготовление потребует множества расходников (утеплители, рейки, герметики, винты, болты, шайбы, трубки, кабели и т. д.). Поэтому итоговая цена может взлететь до заводского изделия. Например, стоимость инкубаторов для вывода цыплят, рассчитанных на количество яиц от 2 до 80 штук находится в диапазоне 1800–2200 р.
Собственноручно изготовленный аппарат нуждается в доработках: найти правильное положение ламп и вентиляторов, чтобы пространство прогревалось равномерно; определить количество воды в ваннах для поддержания строго обозначенной нормы влажности; проветривание не должно приводить к неконтролируемым скачкам температуры. На калибровку самодельного инкубатора может уйти много времени.
Последний минус — это риск возникновения пожаров. Кустарным методом, наспех созданные устройства могут давать сбои, а это часто служит причиной для возгорания
Поэтому выводить цыплят стоит с большой осторожностью
