Какие бывают кабельные каналы (короба, лотки)

Электропроводка в кабель канале – этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

1. Схема электропроводки;
2. Чертеж  прохождения кабель канала;
3. Покупка кабель канала с аксессуарами;
4. Разметка трассы кабель канала;
5. Подготовка  кабель канала к монтажу;
6. Монтаж кабель канала по размеченной трассе;
7. Прокладка и закрепление кабелей в канале;
8. Закрыть крышки кабель канала;
9. Установка розеток и выключателей.

Чертеж  прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны

Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам

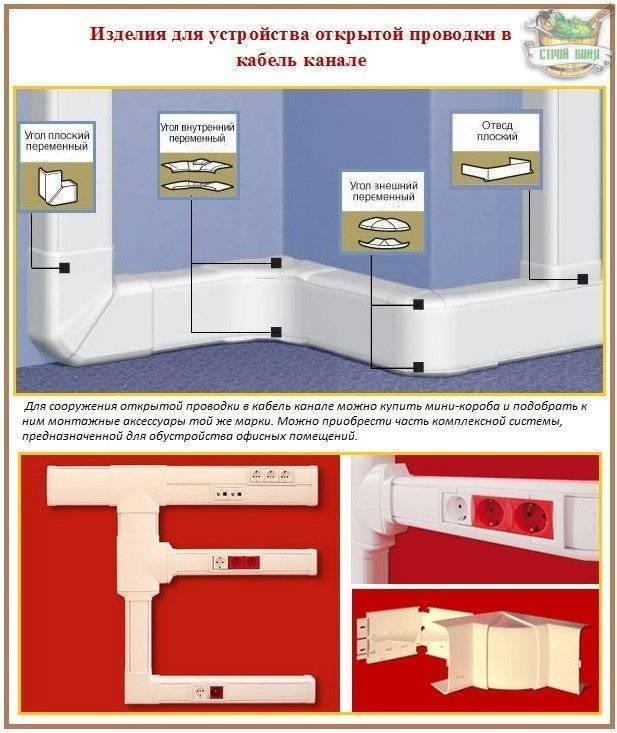

Фото мини кабель- канала с аксессуарами.

Фото акскссуаров к комплексным системам кабель канала.

Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и  нитку для отбива прямой линии.

Подготовка  кабель канала к монтажу

Подготовка  кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а  устанавливаете крышки, меняя их местами.

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то  саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами

Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно

Замечу, что  в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

• Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
• Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
• Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

держатели проводов в кабель канале с разделителем.разделение силовых и слаботочных кабелей

Расставите розетки и выключатели по коробам.

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.

Особенности монтажа

При монтаже кабель каналы располагаются горизонтально или вертикально. Наклонные участки разрешены только на лестницах или мансардных этажах. В местах ответвления ставят распаечные коробки, в которых происходят все соединения.

Только вертикально и горизонтально

Способы фиксации

Есть два способа монтажа кабель каналов: на дюбеля/саморезы и на клей/липкую двустороннюю ленту. Первый способ — универсальный. Подходит для всех типов оснований. Только виды дюбелей надо подбирать (под гипсокартон и пеноблоки есть свой крепеж). При выборе крепежа ищите дюбеля или саморезы с шляпками больших диаметров — чтобы не порвали пластик. Если таких не нашли, можно использовать шайбы.

Количество крепежа на лоток 2 метровой длины (стандартная длина) зависит от того, насколько ровная стена. Если она идеально выровнена, достаточно 3 креплений — в начале, в конце и посередине. Если стена кривая, необходимо большее количество крепежа — чтобы лоток плотно прилегал к стене и «не топорщился». При большом количестве кабелей или очень кривых стенах может понадобиться установка через каждые 20 см.

Чтобы при монтаже кабельканалов на саморезы или дюбеля они не лопались, сначала в них просверливают отверстия диаметром чуть меньше диаметра крепежа. Затем лоток прикладывают к стене, отмечают места отверстий маркером/карандашом/фломастером. Убирают кабель-канал, сверлят отверстия, устанавливают пластиковые заглушки. Затем прикладывают лоток, фиксируют его дюбель-гвоздями).

Затягивая крепеж, будьте осторожны — старайтесь не повредить пластик

В некоторых случаях сверлить поверхность не хочется. Тогда можно использовать клей или липкую ленту. Клей надо брать с быстрой начальной фиксацией. Лоток весит не очень много, но при недостаточной силе фиксации он будет «ползти» вниз. Чтобы этого не случилось, можно установить распорки в противоположную стену (если позволяют расстояния) или зафиксировать короб кусками липкой ленты.

Пол липкую ленту требуется гладкое, обеспыленное основание. Ее лучше брать на вспененной основе. В этом случае снижаются требования по «гладкости» стены. За счет вспененного основания ямки/выступы небольшого размера сглаживаются.

Как и чем резать

Если необходимо отрезать кусок кабель канала определенной длины, сначала надевают крышку, выравнивают края. Затем фломастером на лотке и на крышке наносят отметку. После этого можно резать кабель канал отдельно: лоток и крышку. При этом их длина будет одинаковой.

Чтобы добиться точного совпадения в местах резов, использовать можно столярное стусло. Еще лучше — найти специальную пилу по пластику. В таком случае срез будет аккуратным и, после небольшой обработки края наждачной бумагой, совпадать все будет идеально.

Как резать пластик ровно

Резать кабельные лотки лучше пилой по металлу с мелким зубом. Край получается ровный. При необходимости его можно зашлифовать наждачной бумагой с мелким зерном. Можно также использовать ножницы по металлу, но тогда велика вероятность того, что края замнутся и/или потеряют свою идеальную геометрию.

Классификация кабельных каналов

Для производства кабель-канала используется металл или пластмасса. Он может иметь квадратную, прямоугольную, овальную или круглую форму различного сечения. Изделия выпускаются в самых разнообразных окрасах. Это позволяет подобрать материал для любого интерьера. Конструкция состоит из корпуса и защитной крышки. Корпус несет основную нагрузку.

Классификация основных видов кабельных каналов:

1. Мини — отличаются компактностью и практичностью. Основным целевым назначением является скрытие кабеля для телевизора, компьютера и телефона.
2. Напольные — используются для прокладки скрытой проводки непосредственно по напольному покрытию. Для их производства используется металл или упрочненный пластик. Выпускаются в виде овала: это необходимо для предотвращения механического воздействия.

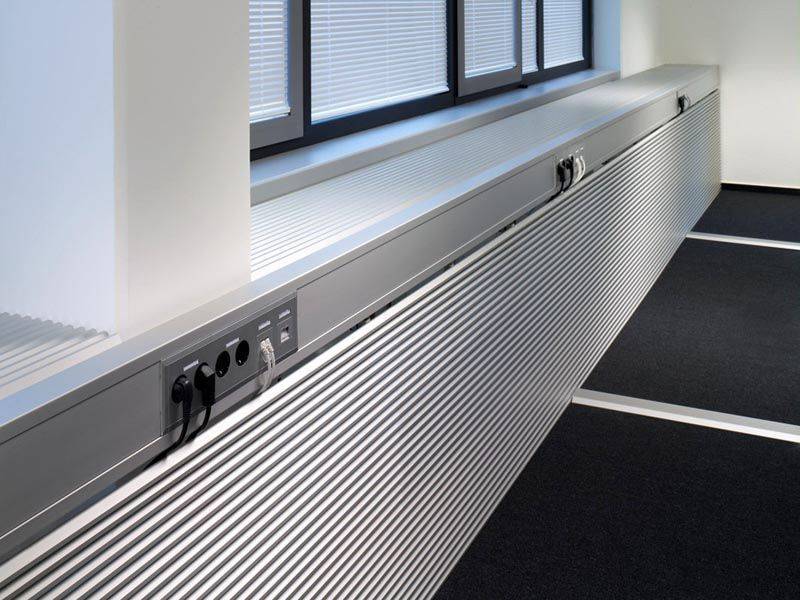

3. Парапетные — наиболее распространенный вид электротехнических лотков. Для их производства используется пластмасса. Могут иметь П, W, Г-образные формы. Последние используются для создания угловых стыков.
4. Плинтусные — активно применяются в жилых помещениях. Они выполняют свою главную функцию и служат в виде декоративного, пластикового плинтуса для интерьера.
5. Перфорированные — главным отличием является уменьшенная масса конструкции. Это обеспечивается специальными технологическими отверстиями, расположенными по всему контуру изделия.
6. Гибкие — предназначены для укладки электропроводки по неровным поверхностям. Отличаются повышенной степенью защиты от внешних факторов.
7. Угловые — используются для формирования скрытой проводки под потолками.
8. Прозрачные с подсветкой — главной конструктивной особенностью является прозрачный материал короба. Это позволяет монтировать подсветку различных оттенков, что способствует красивому оформлению кабельных лотков.
9. Промышленные — представляют собой натянутую проволоку, вдоль которой выполняется открытая фиксация кабельных линий. Это позволяет получить свободный доступ к проводам и минимизировать скопление пыли.

Плинтус с кабель-каналом и системой подсветки

Системы лотков EKF

Для монтажа кабельной трассы понадобятся не только металлические секции, но и точно подобранные дополнительные элементы: подвесы, фланцы, ответвители, крепежи и многие другие. Именно поэтому EKF предлагает системы лотков:

• T-Line (перфорированные и неперфорированные);
• M-Line (лестничные);
• R-Line (проволочные) – поступят в продажу в конце сентября 2019 г.

Каждая из них располагает полным набором аксессуаров, а также широким ассортиментом аксессуаров, подвесов и метизов, что упрощает проектирование.

Металлические лотки – относительно новая продукция в каталоге EKF, ее производство компания запустила в начале 2019 года. Металлические лотки EKF выпускаются на собственном заводе в Москве, они имеют запатентованную конструкцию и технологические особенности. Решение о производстве в России позволило предложить высококачественные изделия по доступной цене. Кроме того, при наличии собственных мощностей не встает вопрос о наличии продукции на складе.

Давайте рассмотрим сами лотки EKF и их особенности.

Перфорированные и неперфорированные лотки T-Line

Серия T-Line – это кабельный металлический лоток с сечениями от 35х50 до 100х600 мм, а также крышки и все необходимые элементы для них. Стандартная длина одной секции – 3 м. Впрочем, компания EKF готова производить на заказ изделия другого размера под проекты и нестандартные решения.

Перфорированный металлический лоток от EKF представляет собой секции с уникальным дизайном перфорации. Отверстия с особыми формами, размерами и расположением обеспечивают хорошее естественное охлаждение для проводников, но при этом не снижают прочности всей конструкции.

Перфорация наносится методом двойной штамповки – продольной и поперечной. Так достигается повышенная жесткость основания перфорированного лотка EKF.

Кстати, перфорация служит не только для естественной терморегуляции. В перфорированных лотках удобнее и быстрее прокладывать линии, фиксировать кабели.

Надежность – одно из ключевых качеств, которых добивалась компания при разработке своих лотков. И в перфорированных, и в неперфорированных изделиях предусмотрены дополнительные ребра жесткости в боковых стенках.

Неперфорированный металлический лоток EKF предназначен для проектов, в которых открытые кабельные коммуникации нуждаются в максимальной защите. Проложенные в лотках без отверстий кабели и провода не подвергнутся механическому воздействию и будут защищены от влияния внешней среды. Типичными объектами применения служат производственные помещения с высокой запыленностью и проекты с кабельными трассами на открытом воздухе.

Использование неперфорированного металлического лотка с крышками даст наибольшую гарантию безопасности открытых линий.

Конструктивные особенности лотков T-Line

Уникальная перфорация – далеко не единственная отличительная черта лотков EKF. Для того, чтобы монтаж можно было производить быстро, а получившаяся конструкция при этом обладала высокой надежностью, в них применены специальные решения:

• Секции соединяются с помощью проушин и элементов «подкова». При таком способе стыковка лотков «папа-мама» происходит без использования соединительных пластин и винтов. Одна секция вводится в другую и фиксируется с помощью проушин. После этого можно свободно, без дополнительной поддержки, соединять секции винтами.
• Скругленные кромки стенок лотка дают кабелю дополнительную защиту во время монтажа.
• Крышки легко соединяются с лотками с помощью резьбы на поверхности. Специальная форма замка крышек позволяют им плотно фиксироваться на лотке. Если трасса проложена вертикально по стене, крышки не откроются под весом кабеля.

Лестничные лотки М-Line

Лестничный вариант отличается еще большим удобством с точки зрения монтажа и обслуживания кабельных коммуникаций. Два продольных профиля – лонжерона, объединенные перекладинами, создают конструкцию, похожую на лестницу. Такой лоток обеспечивает высокую естественную терморегуляцию и дает максимально легкий доступ для обслуживания системы. При этом лотки M-Line служат надежной опорой для тяжелых кабелей. Это прочные металлические секции с высокой несущей способностью.

Способы соединения элементов лестничных лотков, аналогичные неперфорированным и перфорированным кабельным лоткам T-Line, экономят до 40% времени на монтаж трассы.

Виды кабель-каналов

Кабель-канал – это электротехническое устройство, выполненное в виде короба, используемое для прокладки электрических проводов и кабелей. В зависимости от материала, который использовался при изготовлении, кабель-каналы бывают:

Из алюминия – способны выдерживать значительные внешние нагрузки. Используются в различных классах помещений и способах установки (напольная, подвесная, по элементам строительных конструкций);

Алюминиевый кабель-канал сечением 90х50 мм белого цвета с крышкой

Из оцинкованной стали – имеют способность выдерживать внешние нагрузки. Используются, как правило, при устройстве электрических сетей предприятий и технических помещений;

Металлические кабель-каналы выполняются из листового и перфорированного листа

Из пластика – используются в жилых и административных зданиях. Монтируются по строительным конструкциям (стены, потолок).

Кабель-каналы из пластика выпускаются различных размеров и цветов

По прочим параметрам, данные изделия подразделяются:

По геометрическим размерам:

Типовые сечения, при изготовлении из пластика:

• 10х10, 10х12, 10х20 и 10х30 мм;
• 12х12 и 12х16 мм;
• 16х16 и 16х20 мм;
• 20х20 и 20х25 мм;
• 25х25 и 25х40 мм;
• 40х16, 40х40 и 40х60 мм;
• 60х80 и 60х100 мм.

Сечение может быть и больших размеров, это касается конструкций из алюминия и оцинкованной стали, а также пластиковых изделий специального использования (для напольной прокладки).

• По назначению:
• Используемые для прокладки групповых линий;
• Используемые для прокладки магистральных линий.
• По форме:
• Линейные, прямые элементы;
• Фасонные части, для устройства угловых соединений в различных плоскостях пространства, заглушки, соединительные элементы.
• Для установки электрических устройств (розетки, выключатели, переходники).
• По конструкции:
• Изготавливаемые из листового металла и цельного пластика;
• Изготавливаемые из перфорированного металла и пластика.

Перфорированный пластик бывает разного сечения и расцветки

• По типу использования:
• Для промышленных предприятий;
• Для административно-бытовых и жилых помещений;
• Специального применения – кабель-канал плинтус и гибкие кабельные конструкции.

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Размеры кабель-каналов для электропроводки

Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.

Размер	12*12	15*10	16*16	20*10	25*16	25*25	30*10	40*16
Кол-во в упаковке	100	100	70	80	42	30	50	24
Кол-во в упаковке	200	200	140	160	84	60	100	48

Размер	40*25	40*40	60*40	60*60	80*40	80*60	100*40	100*60
Кол-во в упаковке	16	12	20	12	15	12	12	9
Кол-во в упаковке	32	24	40	24	30	24	24	18

Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.

Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.

Декоративные возможности функциональных изделий: фото-примеры интересных решений

Такие конструкции устанавливают на видных местах, поэтому эстетические характеристики следует изучить отдельно. Однако и в этом случае их надо оценивать в комплексе с другими потребительскими параметрами.

Сомнительное решение

Тут автор проекта применил слишком высокий напольный короб, который создает значительные препятствия свободному передвижению персонала и посетителей в офисе. Гофрированные кабель-каналы круглые для электропроводки выглядят в таком исполнении чужеродными элементами. Они не обеспечивают надежную фиксацию кабельных изделий, что подразумевает возможность случайных повреждений.

Качественно установленный декоративный кабель-канал смотрится безупречноПример правильного применения гибкой конструкцииГармоничное и функциональное оформление интерьераЭтот треугольный кабель-канал создан, как специальная модификация стандартного плинтуса. Центральная полоса фиксируется защелками после монтажа линийЗдесь в типовом деревянном изделии сделан вырез. Для закрепления кабельных изделий используются пластиковые лоткиКабель-каналы прозрачные выпускают в разных вариантах исполненияПри установке таких светильников внизу – создается эффект «парящей» мебелиТак обеспечивают хорошую освещенность рабочей зоныЕще один вариант, повышающий уровень комфорта на кухне

Нюансы монтажа

Создание удобной и качественной проводки в квартире или частном доме обеспечивает надежное и безопасное подключение всех электроприборов. Прежде чем решать, как крепить кабель-канал к стене, и на какие шурупы лучше сажать короба, стоит провести планирование.

К общим рекомендациям относят:

• расположите выключатели со стороны ручки двери на высоте 90–160 см от пола;
• от потолка нужен минимальный отступ в 15 см, а от окна — 10 см;
• горизонтальные линии проводки стоит располагать на расстоянии не менее 30 см от пола.

Начинающим мастерам установки кабель-каналов для электропроводки любых видов стоит запасти материала на 10–15% больше, чем по расчетам на чертежах.

№7. Как оценить качество при покупке?

При покупке внимательно осмотрите выбранный образец. Небольшая экспертиза позволит понять, насколько качественное перед вами изделие:

• пластик должен быть достаточно жестким, чтобы нормально держать форму. Трещины, вмятины и прочие деформации не допускаются;
• идеальная геометрия, гладкость и ровность торцов – свидетельства высокого качества
• крышка должна легко устанавливаться и сниматься. Лучше попробуйте пару раз закрыть и открыть замок. Если все это происходит очень легко, а трещин на пластике не появляется, то перед вами качественное изделие;
• свидетельством того, что производитель ответственно подошел к вопросу производства канала, является наличие разделителей, клипс и стяжек для удобной прокладки нескольких разных кабелей. Да, такие навороты есть не в каждом качественном канале, но их наличие говорит, что перед вами действительно хорошее изделие.

Монтаж проводки в трубах

Трубы ПВХ монтируют точно так же, как и гофрированные. Монтаж проводки в трубах рекомендуется осуществлять в помещениях с высоким уровнем влажности воздуха.

Трубы ПВХ используют в подсобных и нежилых помещениях, где проводка нуждается в дополнительной механической защите. Клипсы или другой вид крепления можно располагать реже, поскольку в отличие от гофрированных труб трубы ПВХ хорошо держат форму и не прогибаются.

Если необходимо быстро провести кабель по стене открытым способом и нет ни труб, ни пластикового канала, то можно воспользоваться электроустановочной скобой. В этом случае кабель прижимают к стене вдоль намеченной линии и прихватывают пластиковой скобой, которую прибивают к поверхности стены небольшим гвоздем, идущим в комплекте. Таким образом, можно прокладывать силовые и информационные кабели, а также провода освещения.

Существует еще один способ монтажа открытой проводки, который в настоящее время практически не используют. Для такого способа подойдет тонкий гибкий провод с сечением ТПЖ не больше 1,5 мм2. Вдоль линии, по которой он будет, протянут, в штукатурку или дерево вставляют специальные керамические или пластиковые ролики с шипом. Провод обкручивают вокруг одного такого крепежа и протягивают к следующему. Это достаточно простое и быстрое, однако, ненадежное и небезопасное крепление. Провод ничем не защищен, к тому же его легко оторвать от стены.
