Подключение люстры с большим количеством проводов
Необходимость подключения к выключателю большего количества проводов может возникнуть, если вы зададитесь вопросом, как собрать люстру с 5 лампами или как подключить трехрожковую люстру к двойному выключателю.
В таких осветительных приборах от каждого из рожков идут по два провода разного цвета – ноль и фаза. Для подсоединения такой люстры к одноклавишному выключателю провода разбиваются на 2 группы по цвету. Все одноцветные провода подсоединяют к соответствующему проводу на потолке.
Пятирожковая люстра
Для подключения многорожковой люстры в схему с двойным выключателем пучок фазных проводов разделяют на 2 группы, которые потом поочередно соединяются с фазами на потолке, идущими к клавишам выключателя. Каждая клавиша будет зажигать свою группу лампочек. Пучок соединеных концами нулей из люстры соединяется к нулем, идущим на выключатель.
Использование заземления
Новые постройки для соблюдения существующих норм в обязательном порядке оснащаются электропроводкой с заземляющими проводниками. Как уже указывалось, такие провода маркируются желто-зеленой расцветкой. В таком случае для люстры с двумя группами ламп из потолка будут выходить 4 провода: заземляющий, нулевой и два фазных, от выключателя.
На светильниках с металлическими деталями обычно предусматривается клемма для подключения заземления. Поэтому когда производится подключение светильника, нужно не забыть также и про заземление на люстру. Если клемма заземления отсутствует, то провод заземления можно не подключать. Нужно только его заизолировать и спрятать под корпусом светильника.
Схема подключения люстры с двойным выключателем на 4 лампочки
В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый – заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.
Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех – слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.
Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.
Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.
Подключение люстры
Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост
Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно. Итак, любая лампочка горит, если к ней подведены два обязательных провода:
Итак, любая лампочка горит, если к ней подведены два обязательных провода:
- фазный;
- и нулевой.
Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:
- рабочий ноль-проводник должен быть синим или голубым;
- защитный ноль-проводник — желто-зеленым.
Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.
От потолка провода могут идти по-разному:
- Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.
- Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.
- Пара двужильных проводов. Тогда на люстре ламповое включение тоже можно распределять.
- Три двужильных провода — возможностей для лампового распределения не будет. Третий, желто-зеленый провод — просто защитный ноль-проводник, отвечающий за заземление.
Подключение люстры 4 провода. Подключение люстры
Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост
Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно
Итак, любая лампочка горит, если к ней подведены два обязательных провода:
- фазный;
- и нулевой.
Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:
- рабочий ноль-проводник должен быть синим или голубым;
- защитный ноль-проводник — желто-зеленым.
Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.
От потолка провода могут идти по-разному:
- Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.
- Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.
- Пара двужильных проводов. Тогда на люстре ламповое включение тоже можно распределять.
- Три двужильных провода — возможностей для лампового распределения не будет. Третий, желто-зеленый провод — просто защитный ноль-проводник, отвечающий за заземление.
Правила соединения проводов
При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.
Соединить провода от люстры и выключателя нужно в клеммной коробке
Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.
Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.
При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).
Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода
При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке
Правильное соединение проводов в распределительной коробке описано тут.
Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.
Подключение люстры на двойной выключатель с 4 проводами. Сколько проводов на люстре
Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:
- Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
- Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.
Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке
Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.
Когда люстра имеет 3 провода, то поступают так:
- Заземляющий провод не подключается, если его нет на потолке.
- Заземляющий проводник подключается к такому же проводнику на потолке.
Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.
Подключение к двухклавишному выключателю
Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

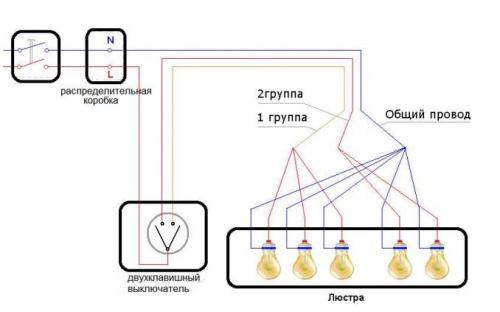

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю
В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов
Важно проконтролировать, чтобы в это соединение не попали другие провода
Перед тем как подключить люстру, проводники группируют
Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.
Подсоединение люстры к одинарному выключателю
Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.
Схема подключения люстры к одноклавишному выключателю
Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.
Частые ошибки при подключении
Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.
Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.
Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.
При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.
Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.
Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.
Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.
Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.
Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.
Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.
Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.
У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.
Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.
Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.
Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.
При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.
Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.
А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?
Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.
При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.
А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.
Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?
Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.
Увы, и такое зачастую бывает и никто от этого не застрахован.
Источники – https://cable.ru, Кабель.РФ
Проходные выключатели
От простых выключателей проходной мало чем отличается внешне. У него есть корпус, три клеммы для подключения проводов, 1 или 2 клавиши. Что касается перекрестных переключателей, то у них 4 клеммы для подключения электропроводов. При необходимости управлять двумя группами ламп на одном светильнике используйте только проходные переключатели с двумя клавишами.
Подключение двухклавишного выключателя на две лампочки не отличается сложностью. У таких приборов 6 клемм для подключения проводки. Что касается обычных выключателей, то у них всего 3 клеммы. Перекрестные имеют 8 клемм для подсоединения проводов.
Что касается внутренних особенностей конструкции, то к проходному выключателю подводится цепь, состоящая из двух линий. Независимо от положения клавиши, одна линия всегда будет замкнута, а вторая разомкнута. Получается так, что при подключении двухклавишного выключателя на две лампочки не размыкается цепь, которая проходит через него. Это видно на схеме, приведенной в статье.
Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы
После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Если же вам что-то непонятно, пишите мне!
Как подключить люстру, выключатели
В зависимости от коммутируемой нагрузки, выключатели делятся на:
- одноклавишные;
- двухклавишные;
- трехклавишные и т.д.
Клавишные выключатели
Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».
По варианту монтажа выключатели бывают:
- для скрытой электропроводки;
- для открытой прокладки проводов.
Варианты установки выключателей
По выполняемым функциям:
- диммеры;
- проходные;
- перекрестные.
Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.
По типу управления люстры делятся:
- управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
- управление беспроводное (по радио каналу или с телефона через Bluetooth);
- комбинированные варианты.
Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.
Ищем фазы и ноль
Для работы понадобиться:
инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.); индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него); стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы). Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета
Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить
В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить
Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.
Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.
Используем тестер
Чтобы определиться с выбором люстры и вариантом подключения
- Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
- Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
- Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
- И рядом, в столбце видим, какая люстра выполняет эти задачи.
Нужно обратить внимание!
Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга
Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления
Устройство классической трехрожковой люстры
Хотя сегодня люстры на рынке представлены в широком ассортименте и имеются весьма затейливые с немыслимым дизайном и большим количеством лампочек и светодиодов, однако наибольшей популярностью в настоящее время пользуются классические трех рожковые люстры, с возможностью включения одной, двух или трех лампочек.
Представленную на фотографии люстру мне принесла знакомая. При ремонте потолков с люстры были сняты плафоны, а при установке их на место, все электрические патроны развалились, у них отломались защелки. Очевидно со временем от воздействия температуры, пластмасса защелок потеряла эластичность и стала хрупкой.
В настоящее время в люстрах устанавливаются, как правило, патроны с безвинтовыми контактными зажимами, как на фотографии. Они удобны тем, что с электропроводкой соединяются посредством пружинящих контактов, которые на протяжении всего срока службы обеспечивают надежный контакт с токоподводящими проводами.
В независимости от направления установки лампочек, вверх или вниз, патрон с плафоном на рожке крепится одинаково, с помощью резьбового соединения.
На трубку с резьбой надевается декоративная крышка, которая может быть закреплена с помощью гайки.
Но чаще всего крышка фиксируется с помощью донышка патрона, накрученного на резьбу рожка. На фотографии донышко безвинтового патрона, с .
На устройстве и подключении безвинтового патрона останавливаться не буду, так как этому вопросу посвящена отдельная статья .
Осталось надеть на цилиндр патрона плафон и закрепить его с помощью абажурной гайки. Гайка закручивается, как показано на фотографии, расширяющейся стороной к плафону. Большинство плафонов на рожках люстр крепятся именно таким способом.
От каждого патрона по два провода в общей оболочке проходят в соединительную коробку либо через отверстие в трубке или утопленные в канавку декоративного украшения. На фотографии провод, идущий от патрона, для наглядности вынут из канавки.
Если люстра состоит только из одного рожка, то провода проходят напрямую в верхнюю часть ее основания для непосредственного подключения к проводам, выходящим из потолка. Если рожков более одного, то возникает необходимость соединять провода, идущие от патронов между собой. В рассматриваемой люстре соединительная коробка спрятана в ее основании.
Для того чтобы добраться до соединительной коробки сначала нужно открутить декоративный шарик, снять декоративный колпачок и далее открутить гайку.
Далее снимается декоративный цилиндр и крышка соединительной коробки. Теперь доступ к месту соединения проводов получен и легко можно разобраться, как подключать люстру даже без прозвонки проводов тестером или мультиметром.
Стоит отметить, что в данной модели люстры рожки к основанию закреплены с помощью гаек, благодаря такой конструкции крепления можно ослабить эти гайки и повернуть рожки на 180°. Тогда лампочки будут направлены вверх и освещение помещения будет более равномерным и мягким.
Как видно на фотографии, от каждого патрона люстры в соединительную коробку приходит по два провода разных цветов. Четыре провода синего цвета (три от патронов и один, идущий на выход из люстры) соединены между собой, как и другие, с помощью обжима в латунном колпачке. В данном случае такой вид соединения проводов вполне оправдан, так как является высоконадежным и дешевым.
Провода же коричневого цвета, идущие от патронов, в отличие от проводов синего цвета, разбиты на две группы. От двух патронов провода соединены вместе и с проводом тоже коричневого цвета, идущего на выход. А вот провод от третьего патрона соединен только с черным проводом, идущим сразу на выход.
Для наглядности, и чтобы было ясно, как подключается люстра к электросети, привел электрическую схему. Как видно из схемы, такое подсоединение патронов при использовании двухклавишного выключателя позволяет управлять количеством включенных лампочек. Появляется возможность включать одну, две или сразу три лампочки. Если в электропроводке есть только одноклавишный выключатель, то тогда в клеммной колодке коричневый и черный провода (1 и 3) соединяют вместе и подключают к одноклавишному выключателю.
Желто- зеленый заземляющий провод одним концом присоединяется к металлическому основанию люстры, а второй идет на выход. Если в электропроводке сети нет заземляющего провода, то заземляющий провод люстры оставляют не подключенным.
В последнее время встречаются люстры, в которых либо стоят галогеновые лампочки, рассчитанные на питающее напряжение 12 В, или в которых вместо патронов и лампочек установлены светодиоды. В таком случае в соединительной коробке или в стакане, примыкающем к потолку, в разрыв проводов включают драйверы.
