Подключение электрозвонка в квартире, доме

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

• Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
• Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные. Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать. Рассмотрим, как подключить дверной звонок всеми возможными способами.

Как подключить кнопку звонка

• Для подключения проводов, необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
• В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Дверной звонок — привычное для всех устройство, которым пользуемся каждый день, даже не замечая его. Но это до тех пор, пока не надо установить новый или заменить старый. Вот тут и начинаются трудности: как подключить звонок, в какие провода использовать, откуда брать питание и куда его подавать… Сложного в подключении ничего нет, но надо знать схемы.

Перед тем как подключить звонок, надо разобраться с его устройством. От этого зависит объем работ, да и их вид этих работ тоже может быть разный. По месту установки электрические звонки бывают квартирные и уличные. Разница в том, что кнопка во втором варианте имеет герметичный корпус, с высоким уровнем защиты от попадания пыли и влаги. Именно такие модели нужны при установке на улице.

Не всякий дверной звонок — простое устройство

Проводные и беспроводные

Любой дверной звонок состоит из двух частей: кнопки и внутреннего блока, в котором расположен электро-механический звонок или плата и динамик. По способу исполнения есть электрозвонки проводные и беспроводные. В проводных блоки соединены между собой проводами (отсюда и название). При нажатии клавиши звонка питание поступает на внутренний блок, который выдает звуковой сигнал.

Работа беспроводных основана на передаче радиосигналов. Приемник находится во внутреннем блоке, передатчик — в кнопке. Сигналы могут быть двух типов: аналоговые и цифровые. Аналоговые беспроводные звонки дешевые, но не очень надежные: сигнал подвержен искажению, из-за чего часто бывают ложные срабатывания. Бывают и обратные ситуации — звуков нет, так как сигнал «потерялся» или стал слишком слабым. Еще одна неприятность с беспроводными аналоговыми звонками — перекрытие радиуса действия с соседскими. Тогда получается, что кнопки расположенных рядом звонков вызывают сигнал на всех приемниках. Позвонили соседям — вы получили сигнал. И наоборот. Как исправить? Изменить частоту сигналов. Делают это перепайкой перемычек на обоих блоках.

Беспроводные звонки — простая установка, но могут быть проблемы с эксплуатацией

Цифровые беспроводные звонки работают более надежно, но и стоят дороже. Цифровой сигнал меньше подвержен воздействию помех. Большинство фирм разрабатывают свою форму сигнала, так что и перекрытие радиуса проблем не вызывает. Кромке того некоторые модели имеют возможность штатного изменения частоты.

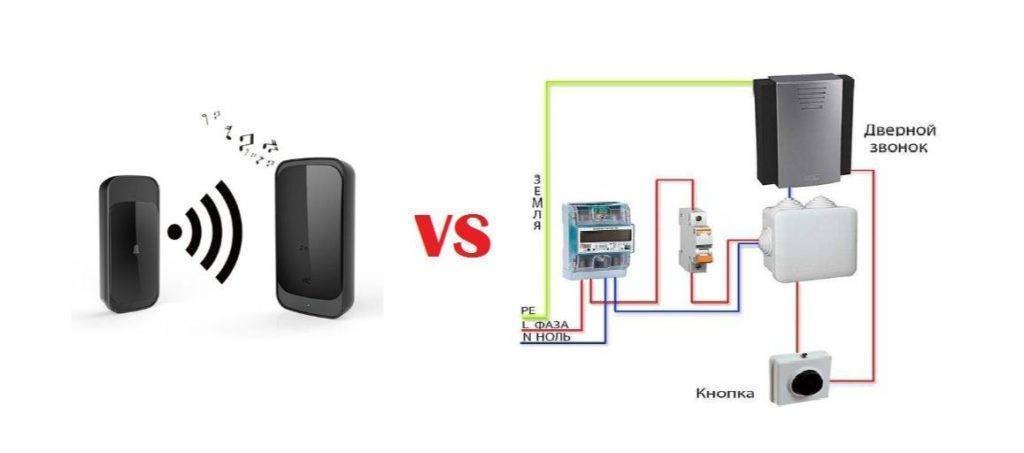

Что лучше, проводные или беспроводные звонки?

Плюс беспроводных — в простоте установки. Никаких проводов и проблем, связанных с их прокладкой. Минус — дешевые модели работают нестабильно (особенно зимой, когда замерзают батарейки), а надежные стоят дорого.

С проводными возни при установке намного больше. Но это вариант — «сделал и забыл». Проблемы могут возникнуть только при повреждении проводки.

Принцип работы

Концепция работы данного устройства максимально простая.

Для того чтобы замкнуть питающую электроцепь, требуется надавить на кнопку. Чтобы претворить в жизнь подобную закономерность в работе, было использовано феноменальное и параллельно бесхитростное решение, схема подсоединения взята со схемы подключения обычного выключателя.

Немаловажно, что у этих устройств присутствует возможность разнесения составных частей в разные зоны. Кнопка звонка размещается снаружи, на входной двери, а само устройство пребывает в самой квартире. Смыкание и разъединение электроцепи совершается за счет наличия электромагнита

Вот так работает данная конструкция

Смыкание и разъединение электроцепи совершается за счет наличия электромагнита. Вот так работает данная конструкция.

Как видим, ключевые различия состоят в том, что вместо выключателя применяется кнопка, а место осветительного прибора занял электрозвонок. Никаких осложнений в процессе проведения проводки для дверного электрозвонка у вас появиться не должно.

Как подключить электрический звонок и его кнопку в квартире или доме

Современный электрический звонок состоит из самого корпуса, устанавливаемого внутри дома или квартиры и кнопки, монтируемой возле входных дверей.

Современные модели электрических звонков для дома и квартиры бывают двух типов подключения:

1. Проводные, которые подключаются к домашней электропроводке. Дополнительно к месту установки кнопки и звонка необходимо протянуть двух жильный кабель.
2. Беспроводные с дальностью действия до 100 метров, которые быстро и просто устанавливаются. От кнопки передается радиосигнал на звонок, поэтому и не требуется провода для подключения. Но требуется установка батареек как в саму кнопку, так и звонок. Большинство моделей беспроводных моделей могут работать и от электросети 220 Вольт.

Из практических соображений, для квартиры лучше использовать проводной звонок- установили и забыли. Но для частного дома, когда кнопка устанавливается на удалении возле калитки или ворот лучше использовать звонок с радио кнопкой.

Нередко и в квартирах лучше использовать беспроводной вариант, например, если перебит или обломался кабель на кнопку или ее надо установить возле общих дверей на замке перед входом на лестничную площадку.

Как правильно подключить звонок

Все современные звонки, как правило оборудованы световым индикатором работы и отдельной кнопкой включения на корпусе. Обязательно ее включите после окончания работ по установке и подключению.

Варианты подключения электрического звонка:

• Проводной звонок и кнопка- самый распространенный вариант. С электропроводки подключается ноль на прямую на сам звонок, а фаза— через кнопку, при нажатии которой замыкается цепь и срабатывает сигнал или играет мелодия. Практически это делается следующим образом, в распределительную коробку электропроводки заводятся и соединяются два 2-ух жильных кабеля. Один кабель идет на кнопку- одна его жила подключается от фазной скрутки в коробке, а вторая подключается к жиле второго кабеля, идущего на звонок. Оставшийся провод на звонок подключается к нулевой скрутке в коробке.
• Подключение проводного звонка с двумя кнопками. При необходимости Вы можете подключить 2 или больше кнопок на один звонок. Все они подключаются параллельно друг другу. Практически- это делается добавлением в коробке в скрутки подключения одной кнопки, аналогично второй.
• Подключение беспроводного звонка на батарейках. Необходимо разобрать корпус или открыть крышку батарейного отсека и вставить с соблюдением полярности батарейки. Вот и все осталось щелкнуть выключатель. Очень быстро и не надо прокладывать и подключать провода.
• Подключение беспроводного звонка от электросети. Подключаем напрямую без разрывов фазу и ноль с распределительной коробки на контакты звонка под 220 Вольт. Есть варианты с вилкой- достаточно просто вставить такой прибор в электрическую розетку.
• Подключение проводного звонка с 4 контактами. Редко встречающийся вариант. Одна пара предназначена для подключения электропитания, а вторая- для двух проводов от кнопки. Не рекомендую покупать такие модели.

Как подключить кнопку звонка

• Для подключения проводов, необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
• В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Я рекомендую для дома или квартиры, если есть провода на звонок и кнопку, устанавливать проводные варианты. Если нет или обломаны, тогда беспроводные.

olimp23.com

Виды дверных звонков

Самыми элементарными являются обычные проводные звонки, составляющие незамкнутую электрическую цепь. Принцип работы таких устройств состоит в следующем: когда нажимают на кнопку, происходит замыкание цепи, в итоге появляется звуковой сигнал, обычно, одного типа. В наиболее сложных конструкциях звонков применяется несколько разнообразных звучаний, в этом случае, у покупателя есть возможность выбрать тот сигнал, который ему наиболее приятен на слух.

Производят также беспроводные дверные звонки, удобные в том случае, когда существует значительное расстояние от кнопки до сигнального устройства, при этом сигнал передается с помощью радиоволн, действующих от 30 до 100 метров.

Работа дверных звонков осуществляется посредством сети либо батареек. Использование устройства на батарейках удобны для тех мест, где нет электричества, однако недостатком является их замыкание при низких температурах.

Современный рынок звонков разнообразен по форме и размеру, какие-то из них имеют простой внешний вид, некоторые имеют красивый дизайн, исходя из этого, у каждого потребителя свой выбор и планы по отношению этого устройства.

Выпуском дверных звонков занимаются, как иностранные, так и отечественные фирмы – производители, отвечающие перед покупателями каждый своим качеством.

Такой интересный звонок, как Zamel «Этюд», отражает по дизайну высокий стиль, корпус его произведен из натурального дерева с красивой отделкой из меди. Звук этого устройства издается за счет четырех латунных трубок разной величины, способствующих создавать красивые мелодии. Исходя из перечисленных качеств этого дверного звонка, складывается и его цена, которая составляет 10 тысяч рублей.

Еще одна из разновидностей дверного звонка электромеханического типа от данного производителя – Zamel «Компакт», который имеет очень громкий звук, интенсивность которого регулируется, и компактный корпус, сделанный из полимера. Такое устройство обычно используют на предприятии или в офисе, цена его не превышает 400 рублей.

Большим спросом у покупателей пользуется торговая марка Feron, которая появилась в 2004 году на российском рынке. Продукция ее имеет низкую цену, не уступая по эксплуатационным качествам устройствам других производителей.

Такое устройство от Feron, как звонок E-348-2 функционирует при температурах от -15 до +55 градусов и имеет передачу радиоволн на расстоянии 100 метров. Корпус кнопки сделан из водонепроницаемых материалов, а сама кнопка получает заряд энергии от 12-вольтовой батареи. Этот звонок имеет 32 сигнала, которые можно настроить и в приемном устройстве, и с помощью кнопки.

Имеющий конструкцию попроще, а соответственно и цену ниже, устройство Feron 007-C работает за счет трех батареек формата АА, и содержит только 10 мелодий, но преимуществом можно отметить его работу не только в режиме оповещения, но и сигнализации.

Отечественные производители звонков не уступают зарубежным аналогам, имея широкий ассортимент данного вида продукции. Разница беспроводного звонка QH 230 состоит в том, что имеет один приемник и две кнопки, что позволяет при необходимости иметь в доме два звонка. Устройство содержит 24 мелодии, работа звонка осуществляется посредством источника питания от сети 220 вольт, а работа кнопок – с помощью батареи формата АА.

Одним из простейших беспроводных звонков является Вестник-368, имеющий цену до 300 рублей, однако радиус передачи сигналов достигает 100 метров, кнопка получает заряд от пальчиковой батареи, а сигнал раздается в двух тонах.

При покупке дверных звонков необходимо быть очень внимательным, чтобы не наткнуться на китайский дешевый вариант, который нередко встречается на современном рынке. Используя одни и те же частоты и став помехой для воспроизводства сигналов соседними звонками, устройства являются не надежными, стало быть, их не стоит покупать, а лучше быть уверенным в приобретении действительно качественного продукта

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).

Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

Использовать литиевые батарейки. Они морозов не боятся — работать могут без проблем до температуры -30°C. Но батарейки этого типа на 9 В или 12 В найти просто нереально. Их почти нет в продаже. Выходы: Искать дверные звонки с кнопками, в которых стоят батарейки АА или ААА. Такие литиевые есть. В какой-то герметичной емкости соединить несколько батареек меньшего номинала, чтобы на выходе они давали искомое напряжение. Эту емкость закрепить с внутренней стороны забора, вывести провода и подать питание на кнопку

Зимой важно обеспечить электропитание Найти свинцово-кислотный аккумулятор, который выдает подходящее напряжение. Их можно искать в фирмах, занимающихся охранной сигнализацией

Там они не боятся морозов, есть разных номиналов. Поставить батарейки в доме, к кнопке дотянуть провода.

Доработав систему любым из предложенных способов, проблем с электропитанием кнопки звонка на улице у вас будет значительно меньше. Теперь вы знаете не только как подключить звонок в квартире и на улице, но и как обеспечить его работу в морозы.

Подключение дверного звонка

Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней.

После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме

После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме. У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам. Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети.

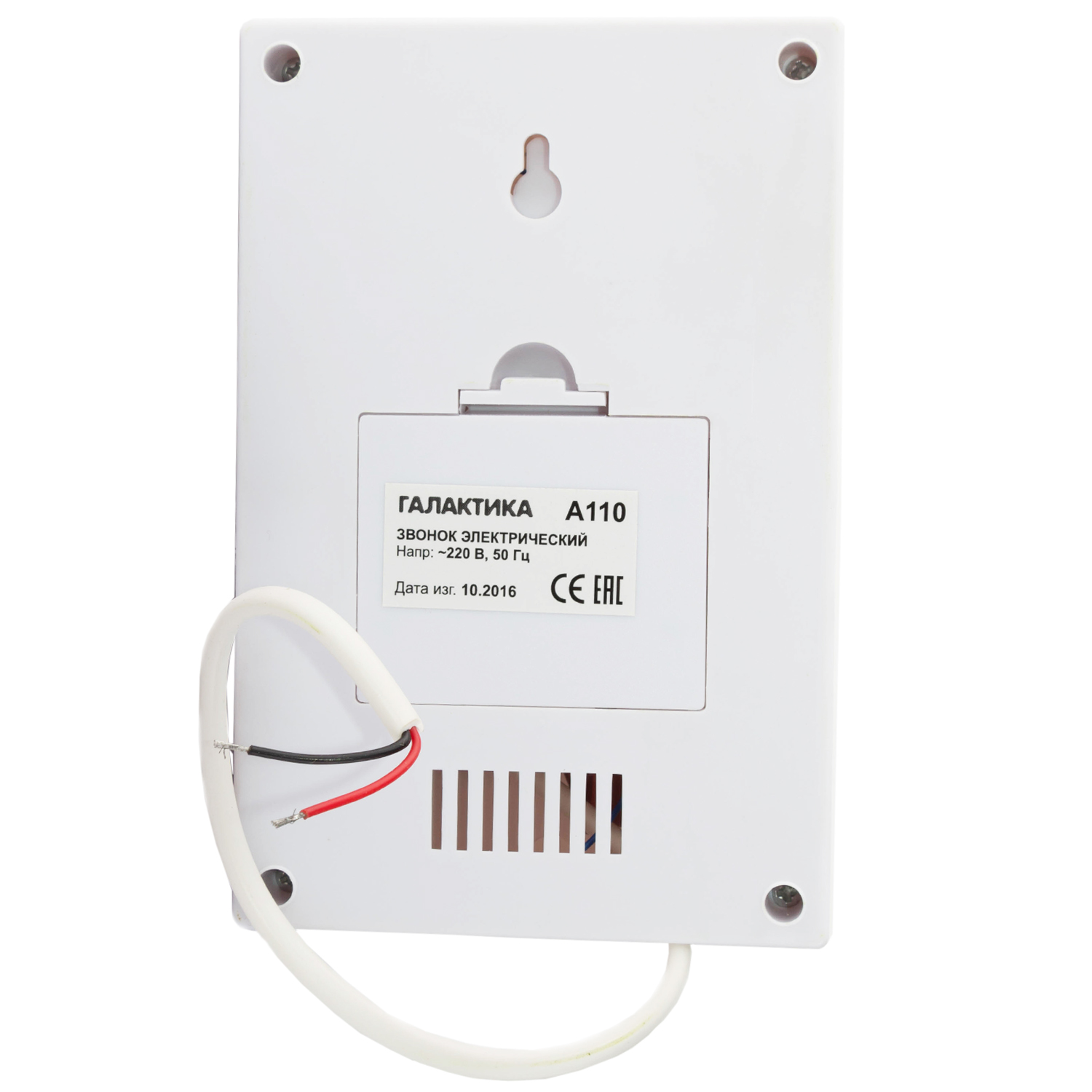

С задней стороны корпуса расположены:

На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности. Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.

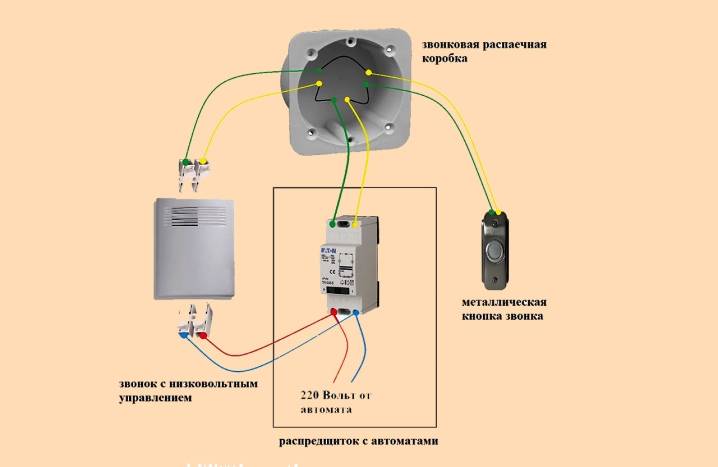

Типовая схема подключения дверного звонка

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается. Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму.

Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу

Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок. Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. При самостоятельном строительстве для внутренней скрытой прокладки проводов придется штробить стены.

Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно. Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов. Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности.

В зависимости от потребностей жильцов квартиры типовая схема может меняться. Иногда при расположении квартиры в общем тамбуре, закрываемом на замок, возникает необходимость устанавливать кнопки звонка на двери тамбура и входную, чтобы гость из подъезда и сосед по квартире могли удобно вызвать хозяина.

Все рассмотренные схемы работают в зданиях, оборудованных электропроводкой, смонтированной по системе TN-C. В современных условиях идет переход на систему TN-S или TN-C-S. У них добавляется дополнительный защитный РЕ-проводник, который объединяет через распределительную коробку металлические корпуса всех приборов с землей.

Какими бывают дверные звонки

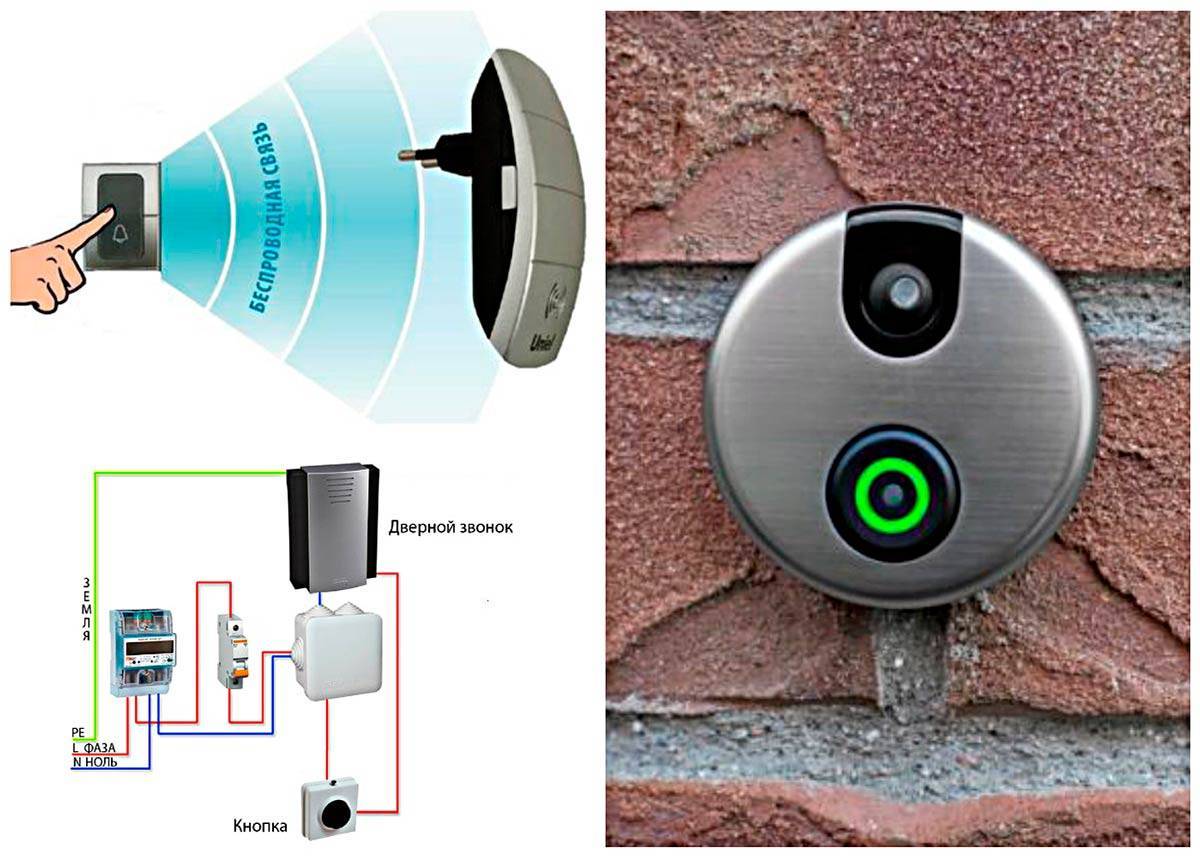

Подключения звонка не требует особых навыков в области электрики

Существует множество моделей, каждая из которых имеет свой способ подключения, принцип работы, доступные функции. Все эти параметры в конечном итоге обязательно скажутся и на стоимости покупаемого прибора.

По способу подключения существует три основных варианта:

• Механические. В преимущественном большинстве случаев выполняют декоративную функцию. Находятся в прихожей или на фасаде. Дают о себе знать, когда человек пробует открыть дверь или задевает язык колокольчика.
• Электромеханический. Более совершенная модель предыдущего типа, которая отличается довольно простой, но более удобной конструкцией, предусматривающей наличие кнопки для подачи сигнала, которая находится за пределами дома или квартиры. Также присутствует резонатор, который монтируется в жилом помещении, и электрокабель, объединяющий обе части прибора.
• Электронный. Самый совершенный вариант исполнения, который собирается на основе микросхем и оснащается встроенным динамиком. Разнообразие звуков, которые может издавать такое оборудование, ничем не ограничивается. За счет использования электроники также расширяется доступный перечень функций таких приборов.

В продаже можно найти проводные и беспроводные электронные звонки. Первый тип подключается практически так же, как большинство электромеханических устройств. Однако можно найти модели, которые дополнительно обеспечены защитой в виде питания от напряжения 12 вольт или с использованием батареек. Они должны подключаться через специализированный понижающий трансформатор или блок питания. На кнопке в таких устройствах осуществляется разрыв низковольтного сигнала вместо фазы.

Беспроводные звонки отличаются удобством в эксплуатации, но кнопка-передатчик зачастую требует постоянного обновления автономного питания, и при этом должна находиться в зоне, которая не будет мешать передаче сигнала к устройству. Некоторые беспроводные модели работают при подключении их к стандартной сети 220В, к обыкновенной розетке, в то время как в кнопке нужно будет периодически менять батарейки. Другие модели имеют оба элемента с автономным питанием.

Существует ряд моделей, которые осуществляют дистанционное открытие ворот или распахивают входные двери. Это достаточно удобная функция для частного дома.

Если нужно подключить беспроводной звонок в квартиру с видеонаблюдением, процедура будет гораздо сложнее. Работы лучше доверить специалистами, которые в дальнейшем будут заниматься техническим обслуживанием оборудования.

Обзор отзывов

Положительные отзывы в адрес беспроводных дистанционных звонков связаны с такими моментами:

• многие модели отличаются хорошей дистанцией, например, звонок Luckarm;
• покупатели отметили надежность качественного звонка с водозащищенной кнопкой Proline B-228;
• хороший звук и доступная цена – основные качества, привлекающие покупателей и присущие модели Volpe udp;
• многих пользователей радует качество сборки звонка TDM 3БР;
• в моделях SmartBuy SBE-11-1-32 покупателей привлекли компактные размеры, выбор мелодий.

Также покупатели радуются удобному использованию современных беспроводных звонков и простоте их монтажа. Отмечают люди и особенности эксплуатации устройств. Из минусов замечено следующее:

• слишком высокая цена многофункциональных моделей:
• раздражающие, шипящие или скрипящие мелодии;
• слабенький корпус;
• отсутствие влагозащиты;
• небольшой выбор цветов многих моделей.

Об особенностях беспроводных звонков смотрите далее.

Особенности установки

Вроде, ну что такого сложного — выбрать место для установи звонка. Это только на первый взгляд. Есть немало нюансов, знание которых сделает процесс установки звонка намного проще.

Установка звонка на улице имеет свои нюансы

Установка в квартире

Поставить дверной звонок в квартире можно за пару часов. Даже если это проводной вариант. Звонок обычно ставят отступив 10-15 см от дверного косяка. Высота установки ранее была на уровне 140-160 см, сегодня все чаще ставят на уровне 120-140 см — так удобнее пользоваться детям и людям пожилого возраста.

Внутренний блок располагают недалеко от входа, но навешивают повыше — чтобы не мешал. Провода, соединяющие оба блока, чаще всего проводят через отверстие в дверной коробке. При этом их стараются спрятать — уложить в штробе.

Можно проводной звонок поставить даже на двери….и не один

Есть второй вариант — просверлить стену насквозь, через отверстие провести провода, замазать с обоих сторон. В этом случае можно кнопку расположить напротив внутреннего блока. Повреждения стены в этом случае будут минимальны. Если такой вариант не проходит, отверстие можно проделать либо напротив места установки звонка, либо напротив места установки внутреннего блока, минимизировав таким образом повреждения с той или другой стороны.

Чтобы в последствии, пр необходимости замены звонка или проводки, не затевать все заново, в отверстие в стене можно вставить пластиковую или металлическую тубу небольшого диаметра — чтобы хватило для прокладки двух тонких кабелей. После того как провода в нее уложены и все подключено, можно края заглушить ветошью, замазать штукатурным раствором.

С беспроводными моделями все проще — закрепить кнопку можно в любом месте в радиусе действия приемника (есть в описании), установить и подключить внутренний блок. На этом все.

Монтаж звонка в частном доме

В частном доме кнопка и внутренний блок обычно находятся на значительном расстоянии. Кнопку ставят возле въездных ворот, а внутренний блок — в доме. При установке проводного звонка расстояние между ними на работоспособности никак не сказывается, влияет только на длину требуемого кабеля. А вот выбирая беспроводные модели необходимо подбирать их так чтобы кнопка была в зоне уверенного приема.

При подключении проводного звонка провода тянут или по воздуху, закрепляя их на доступных опорах — деревьях, столбах, стенах зданий. Такой способ прокладки более быстрый и менее трудозатратный, но и менее надежный — легко кабель повредить или украсть. Второй способ — подземная укладка кабеля. Для моделей, питающихся от 220 В все требования по прокладке сохраняются — глубина траншеи 70-80 см, поверху — защитная лента и т.п. Для подачи 24 или 12 вольного питания можно уложить кабель в гофре на глубину порядка 35-45 см. Но на этой глубине его могут повредить лопатой при работах на участке.

В частном доме придется выбирать между надежностью работы и простотой установки

С беспроводными моделями в плане установки и подключения все проще. Закрепили в радиусе действия, установили батарейки. Все. Но, при выборе места установки кнопки звонка, иногда приходится помудрить. Больше всего проблем возникает если забор сплошной, металлический — из профлиста, например. Лист металла экранирует сигнал от/к приемнику и беспроводной звонок просто не работает. В этом случае есть простой вариант — в заборе сделать дырку и установить кнопку так, чтобы корпус с передатчиком находился за забором, а сама кнопка была доступна. Вариант простой и понятный, но не всем нравится.

Второй способ требует вмешательства в конструкцию. Штатную кнопку с передатчиком установить с внутренней стороны забора, предварительно подпаяв проводок ко входу и выходу. С наружной стороны забора поставить обычную кнопку (лучше — в погодозащищенном варианте — с прорезиненным корпусом). Ее подключить последовательно. При ее нажатии на вторую — с передатчиком — подается питание, она посылает сигнал.

Проводной

Гораздо больше вопросов возникает, если нужно подключить электрический дверной звонок к сети 220 Вольт. В этом случае действия аналогичны подключению выключателя света – на разрыв к кнопке пускается фаза, а ноль идет напрямую к основному блоку. Наглядно увидеть разводку жил Вы можете на данной схеме:

Итак, если Вы поселились в новостройку либо хотите установить дверной звонок в доме, тогда действовать нужно следующим образом:

• Выберите наиболее подходящие места для установки кнопки и основного блока.
• Отключите вводные автоматы на распределительном щитке.
• Сделайте отверстие в стене для прокладки кабеля, который соединит элементы цепи. Чтобы не наткнуться на другие провода при штроблении, рекомендуем узнать, как найти провод в стене.
• От готового отверстия проведите штробы к месту установки кнопки и дверного звонка. Можно обойтись и без этого этапа, если провести открытую проводку в кабель-каналах.
• Зафиксируйте все элементы на стенах, сразу же снимите переднюю крышку, чтобы был доступ к клеммам для подключения проводов.
• Подключите ноль напрямую к основному блоку.
• Соедините фазу кнопки с фазой дверного звонка.
• Подключите фазу от звонка к соответствующей клемме в распределительной коробке.
• Если в квартире есть заземление и такая же клемма присутствует в основном блоке, обязательно заземлите звонок.
• Проверьте правильность подключения и включите автоматы на щитке. Проверьте, работает ли устройство.

Вот таким образом можно подключить дверной звонок в квартире своими руками. Иногда нужно выполнить замену устройства и при этом технология подключения будет немного другой. В случае замены Вы увидите, что со стены выходят в квартиру 4 провода. Для начала нужно определиться, какой провод за что отвечает. Для этого рекомендуем использовать индикатор. О том, как пользоваться индикаторной отверткой мы рассказывали в соответствующей статье

Итак, прозвонив все жилы, скорее всего, картина будет следующей – на одной из жил Вы найдете напряжение 220 В, другие звониться не будут. Это означает, что со стены выходят:

1. фаза от сети 220 (на нее и сработал индикатор);
2. ноль от сети 220;
3. провод, идущий на кнопку;
4. провод, идущий от нее.

Для подключения звонка своими руками Вам нужно сначала отключить свет в квартире, после чего соединить 1-й и 3-й провода. Соответственно второй и четвертый провод Вы должны подключить к основному блоку, после чего включить автоматы на щитке и проверить, работает ли схема.

Кстати, иногда возникает необходимость подключить несколько кнопок к одному дверному звонку. В этом случае рекомендуется параллельно их подсоединить, как показано на схеме ниже:

Вот и все, что хотелось рассказать Вам о том, как подключить дверной звонок в квартире и доме своими руками. Надеемся, что предоставленные фото, схемы и видео были для Вас понятными и полезными!
