Как проводить измерения электронным тестером (мультиметром)

Как пользоваться мультиметром: инструкция для начинающих

Как пользоваться цифровым мультиметром — пошагово (видео):

1. Сначала уточнить: переменный или постоянный ток течет в проводах. Характер тока определяется специальной отверткой с индикатором:

• индикатор загорается на фазе, если ток переменный. Свечения на нуле нет;
• индикатор не светится, если ток постоянный.

2. Подключить тестер.
3. Выбрать круговым переключателем нужный вариант измерения.
4. Установить диапазон величин. Если сила тока не известна, переключатель следует зафиксировать на максимуме.
5. Подключить щупы.
6. Штекеры щупов прижать к компоненту.
7. Снять с экрана показания.
8. Выключить устройство, щупы вынуть.

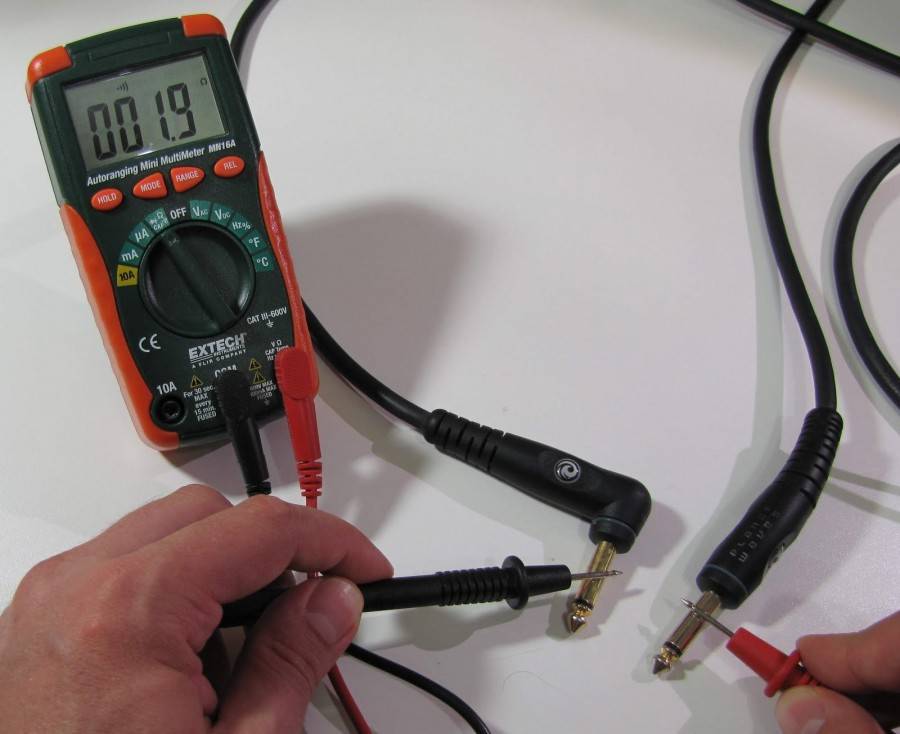

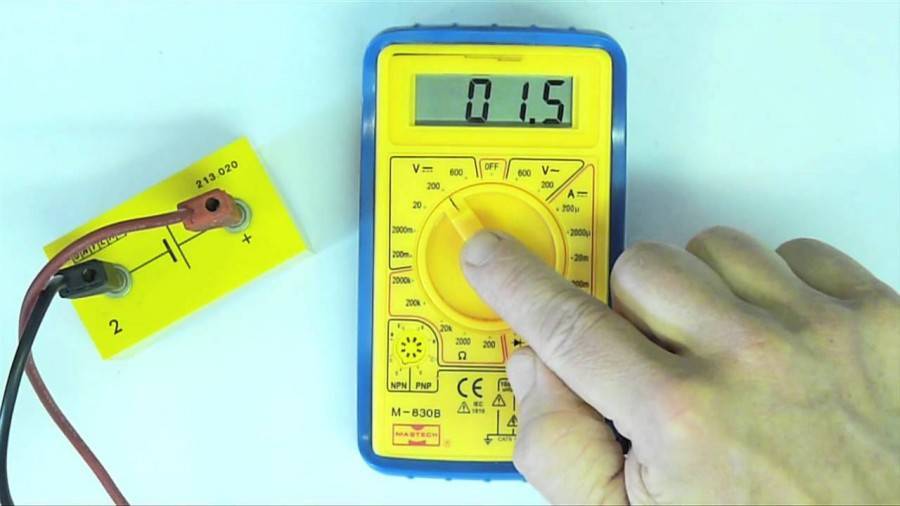

Измерения сопротивления

Порядок измерения:

1. Переключатель установить на знак сопротивления, выбрав максимальный диапазон.
2. Подсоединить щупы. В гнездо «СОМ» — щуп черный, в среднее «VmA» — щуп красного цвета.
3. Проверить состояние тестера: щупы сомкнуть. Экран должен высветить цифру 0 или другую малую величину, обозначающую сопротивление проводов щупов. На данную величину следует корректировать показатель сопротивления цепи.
4. Концами щупов прикоснуться к контактам исследуемого элемента, электрической цепи.
5. На дисплее появится показатель измеряемого сопротивления.

Для получения более точного значения необходимо сделать 3 попытки.

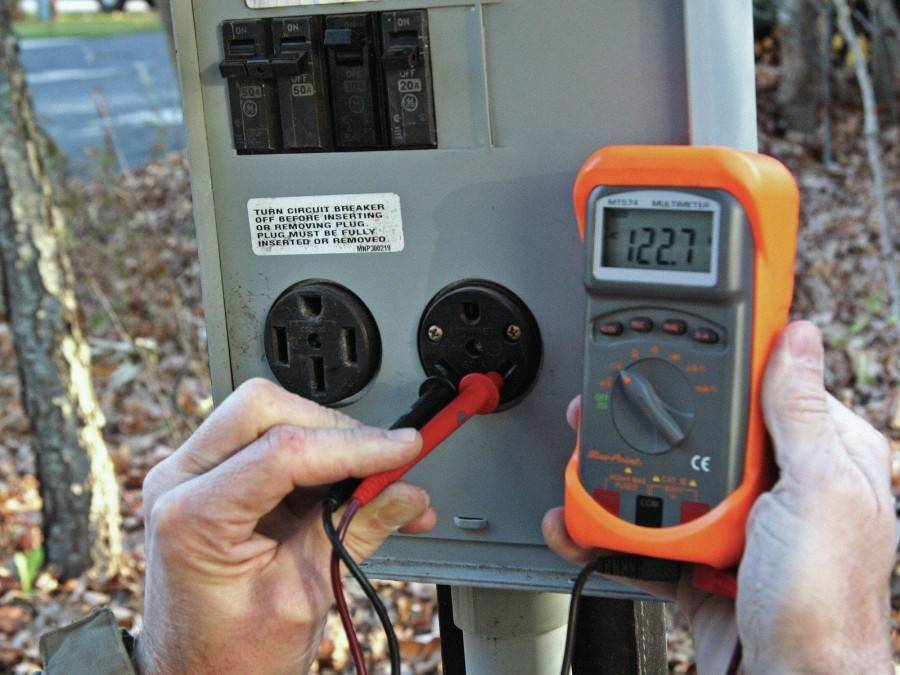

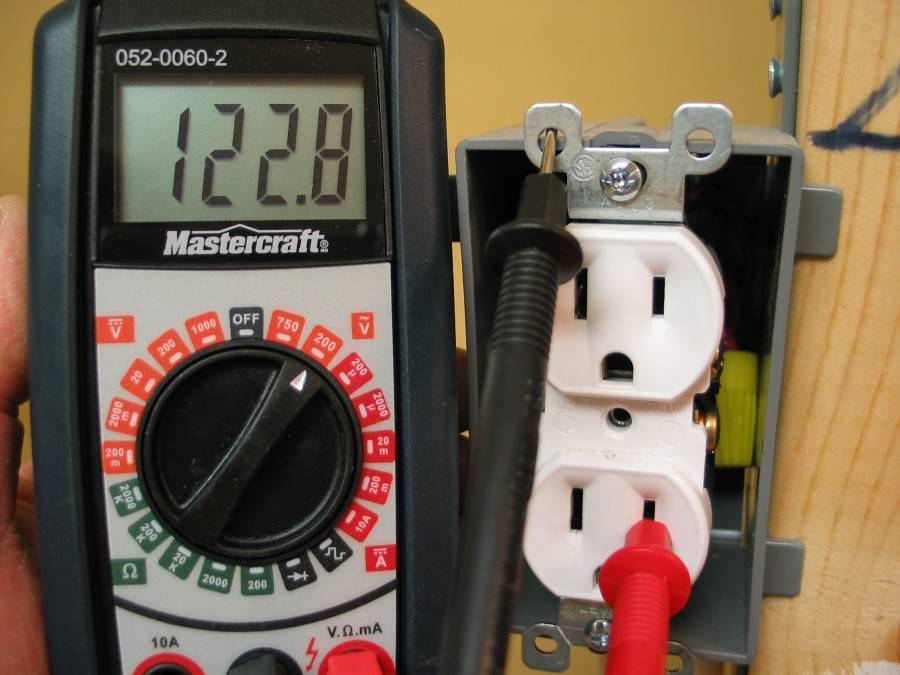

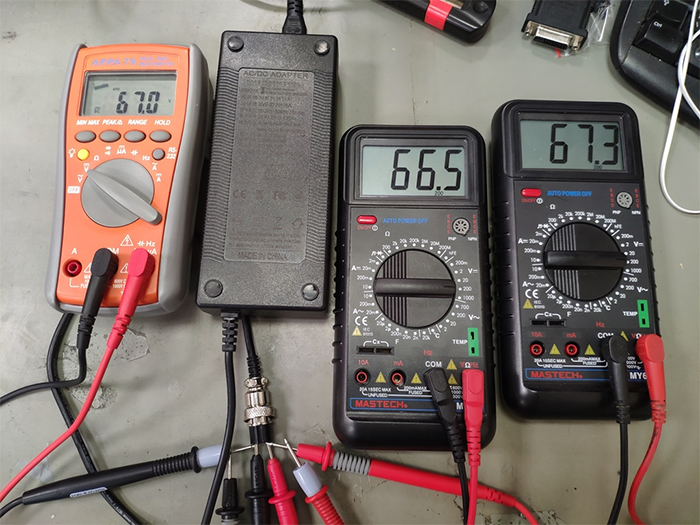

Измерение напряжения

Процедура похожа на исследование сопротивления

Важное внимание, однако, следует уделить соблюдению особой осторожности, так как сеть будет находиться под напряжением

Переключатель при этом следует установить на указатель напряжения, выбрав максимальный диапазон.

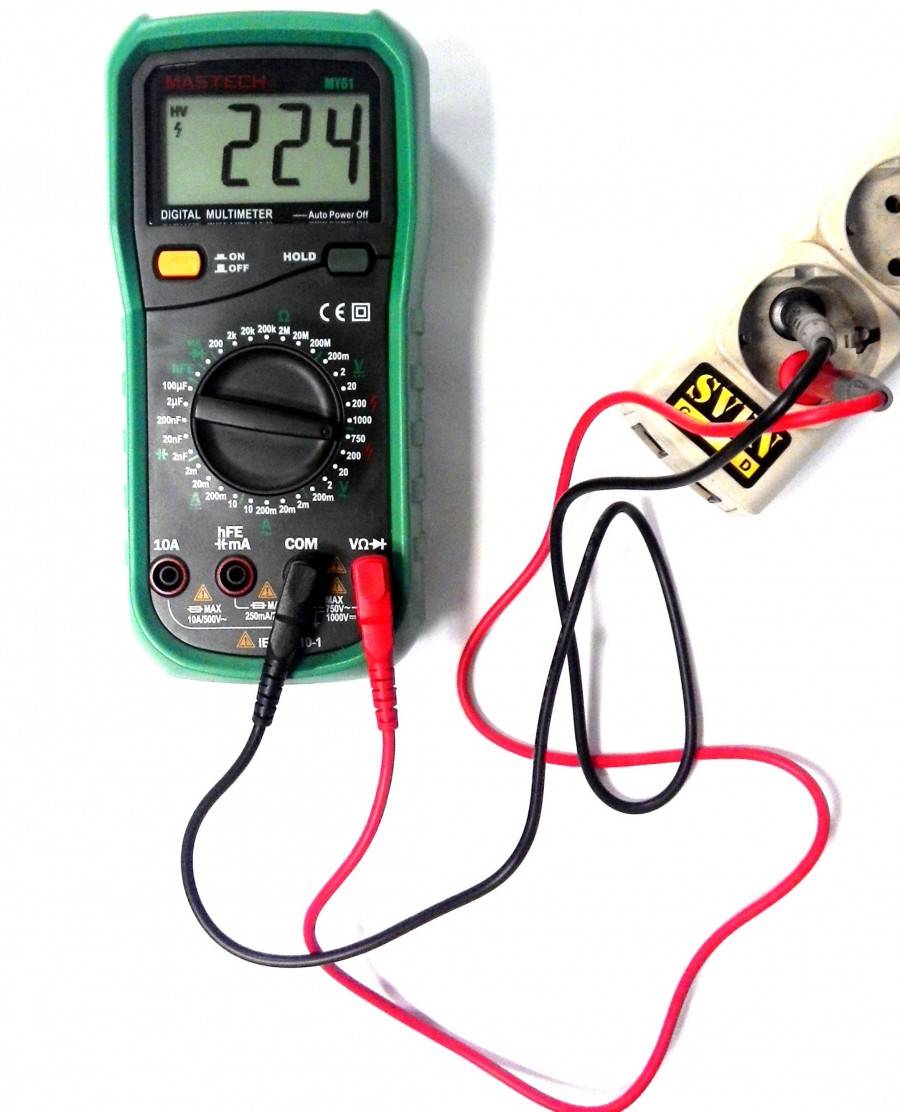

Прозвонка напряжения и заземления источника тока

Процедура прозвона:

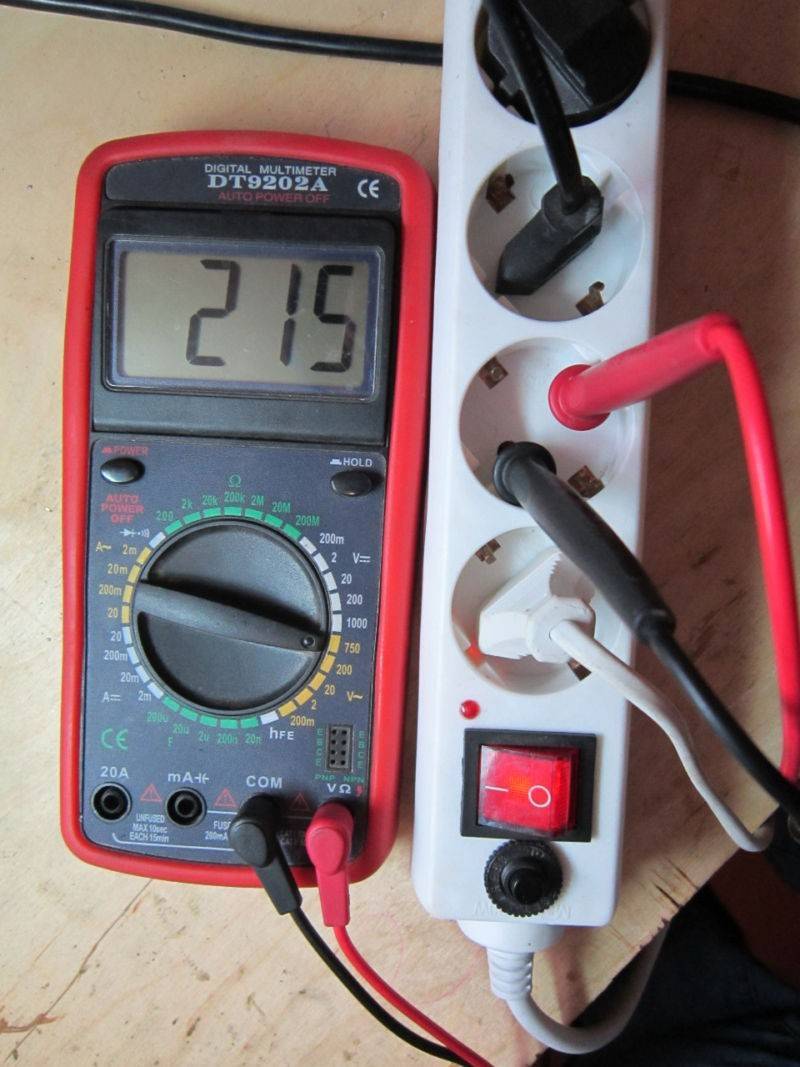

1. Регулятор установить на режим переменного напряжения. Вставить в розетку фазную и нулевую клеммы.
2. Экран высветит 220 В.
3. Один штекер оставить в розетке, другим прикоснуться к ее заземлению. Если есть потенциал между землей и фазой, значит, заземление функционирует.

Измерения силы тока амперметром

Размер тока определяется путем последовательного подключения мультметра к не обесточенной цепи.

Порядок исследования:

1. Производится разрыв цепи.
2. Подключаются щупы:

• в разъем «СОМ» щуп черного цвета;
• в разъем 10А или 200 мА подключается красный.

При этом начальный диапазон выбирается по максимуму.

Штекерами следует осторожно коснуться контактов.
Снять с экрана показания.

Домашние умельцы часто интересуются, как пользоваться мультиметром клещами, что позволит исследовать силу тока бесконтактным способом, не разрывая цепь.

Данная модель тестера имеет своей верхней части клещи-магнитопровод. Чтобы определить величину тока, надо:

1. Переключателем установить нужный диапазон.
2. Раскрыть магнитопровод, нажав на соответствующую кнопку.
3. Клещи-магнитопровод перпендикулярно замкнуть вокруг провода (кабеля).
4. Снять с экрана показания.

Интересно! Топ лучших культиваторов для дачи

Прозвонка диодов

Процедура проводится таким же образом, каким исследуется сопротивление. Щупы разного цвета подключаются к диоду по очереди.

Тем самым определяется, есть ли пробой «р-n» – перехода.

Подключенное к диоду электроизмерительное устройство, показывающее характеристику исследуемого элемента в омах — килоомах, говорит о соединении с анодом данного устройства красного щупа.

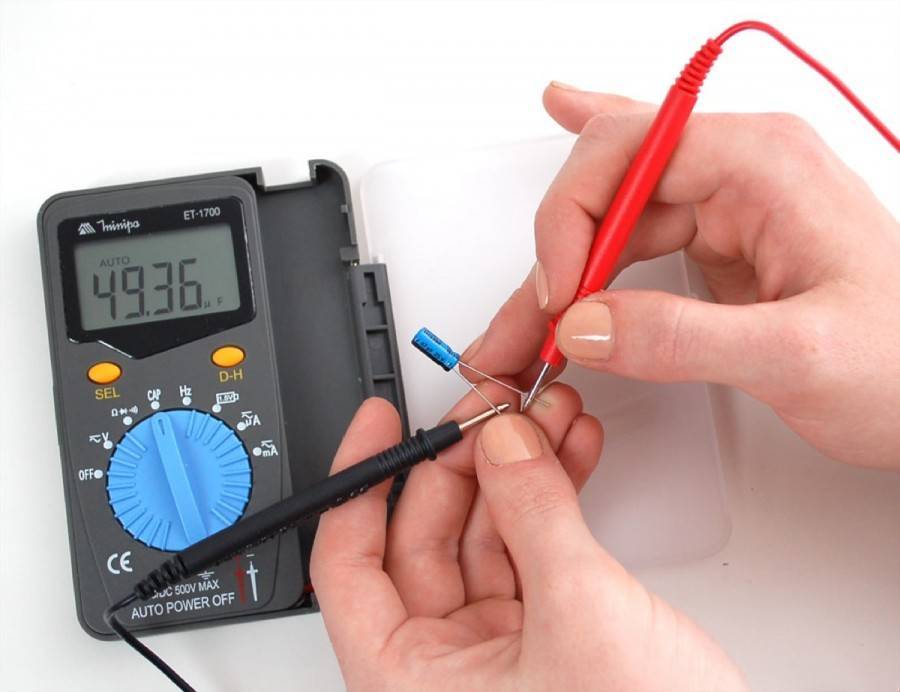

Проверка емкости конденсатора

Проводя процедуру, пользоваться мультиметром надо правильно. Чтобы электроизмерительный прибор не повредить, вначале конденсатор следует разрядить.

Алгоритм измерения:

1. Переключатель перевести на режим Fcx.
2. К выводам конденсатора подсоединить наконечники щупов.
3. На экране высветится характеристика емкости.

Проверка транзисторов

Данная процедура необходима радиомастерам, занимающимся восстановлением сломанной радиоэлектронной аппаратуры.

Чтобы определить состояние биполярного триода, необходимо провести процедуру, подобную прозвону диодов.

Следует щупы подключить поочередно к «базе эмиттеру» и «базе-коллектору».

Исправным транзистор считается, когда показания тестера идентичны получаемым показаниям  прозвона диодов.

Измерение температуры мультиметром: на что обращать внимание

Эту функцию выполняет термопара (два железных стержня, соединенных проводами). При одинаковых показателях нагретых стержней по проводам начинает течь ток. При увеличении нагрева увеличивается напряжение.
Многие мультиметры обладают возможностью определять температуру в пределах «минус» 40 — «плюс» 1000 градусов Цельсия.

Порядок измерения:

1. Концы термопары вставить в коннекторы. При этом следует соблюдать полярность.
2. Условный спай приблизить к месту, где необходимо определить температуру.
3. Дисплей высветит искомый показатель.

Теория. Что можно и что будем мерить

Итак, прежде чем рассказать, как правильно пользоваться мультиметром, остановимся на том, что можно измерить этим прибором.

Обычный, стандартный мультиметр позволяет измерить:

• Постоянное напряжение до 1000 В;
• Переменное напряжение до 750 В;
• Постоянный ток до 10 А;
• Сопротивление до 2 Мом;

Радиоэлектронные величины: частоту, емкость, коэффициент передачи тока базы биполярного транзистора, падение напряжения на p-n переходе и др.

Последний пункт мы рассматривать не будем, поскольку это область узкой специализации, да и уровень подготовки тех, кто этим пользуется, отличается от уровня домашнего мастера.

Итак, остановимся на вопросах измерения напряжения, тока и сопротивления – этого вполне достаточно в повседневных работах в домашних условиях.

Прежде всего, определим, как обозначаются в электротехники нужные нам величины и в чем они измеряются.

Напряжение, обозначают латинской буквой «U». Оно измеряется в вольтах. Различают переменное и постоянное напряжение. Разница здесь имеет ключевое значение.

Не вдаваясь в подробности, заметим: постоянное напряжение имеет полярность – плюс и минус, обычно это аккумуляторы, батарейки, источники питания некоторой аппаратуры.

Переменное напряжение – это напряжение сети 220 В. У переменного напряжения нет полярности, можно сказать только то, что один провод является ноль, а второй фаза.

Ток. Обозначают латинской буквой «I», измеряется в Амперах. Ток – это количественная характеристика. В электронике оперируют величинами в долях ампера-миллиамперы, микроамперы. Домашнему мастеру это вряд-ли пригодится, а потому не будем заострять на этом внимания.

Сопротивление. Обозначается латинской «R», измеряется в омах, киллоомах и мегаомах. Сопротивление показывает свойства электрического проводника.

Для обозначения постоянного и переменного тока и напряжения принято обозначать:

• Переменное волнистой линией;
• Постоянное – прямой.

С прибором всегда имеется инструкция использования мультиметра, а потому рекомендуем перед тем, как начинать его практически применять, внимательно изучить ее.

Дополнительные возможности

Стрелочным тестером можно измерять емкость конденсаторов, некоторые модели могут мерить температуру, определять исправность полупроводниковых элементов.

Встречаются мультимтеры со встроенным генератором испытательных сигналов на несколько (до десяти) частот.

У нормального производителя в комплект поставки входят:

• прибор;
• батарея на 1.5 В или 4,5 В;
• пара измерительных щупов;
• инструкция по эксплуатации.

При покупке нужно обратить внимание на соответствие стрелочного мультиметра стандарту безопасности 89/336/EEC. Диапазон проверки напряжения 500-1000 В, тока до 10 А

Стрелочным тестером удобно заниматься прозвонкой проводов, проверять заземление. Некоторые имеют звуковую или световую сигнализацию при достижении сопротивления в 20-30 Ом и ниже, это очень удобно

Диапазон проверки напряжения 500-1000 В, тока до 10 А. Стрелочным тестером удобно заниматься прозвонкой проводов, проверять заземление. Некоторые имеют звуковую или световую сигнализацию при достижении сопротивления в 20-30 Ом и ниже, это очень удобно.

Зачем нужно делать замеры

Электросеть – опасная и сложная инженерная система, требующая навыков работы и обеспечения безопасности.

По ряду причин в ней могут возникать неисправности и поломки. Для их контроля и предотвращения, необходимо проводить измерения. Также к поломке либо нестабильной работе электроприборов и оборудования может привести несоответствие напряжения электросети номиналу, причём опасно как превышение, так и недостаточное.

Что нужно делать, чтобы избежать перегрузки электросистемы — достигнуть этого можно за счет верного использования электрики и замеров. При помощи мультиметра, определять необходимые параметры можно заняться самостоятельно, не привлекая квалифицированных специалистов электролабораторий.

Что необходимо учитывать при измерении

Важным условием при определении силы тока является включение в цепочку ограничительного сопротивления – резистора или обычной электролампочки. Этот элемент защитит прибор от поломки (сгорания) под воздействием потока электронов.

Если сила тока на индикаторе не отображается, это говорит о неверно выбранном пределе, который нужно снизить на одну позицию. Если результата нет снова – еще на одну, продолжая до тех пор, пока на экране или шкале не отобразится какое-то значение.

Производить замер нужно быстро – щуп не должен контактировать с кабелем более одной-двух секунд. Особенно это касается элементов питания малой мощности. Если, измеряя силу тока батареек, держать щуп на проводе длительное время, итогом станет их разряд – частичный или полный.

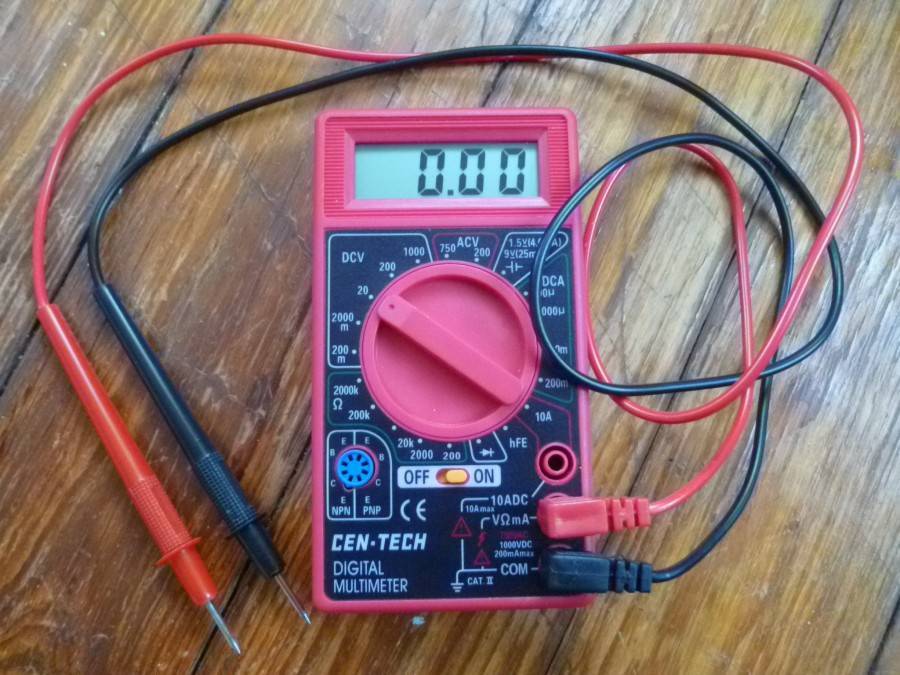

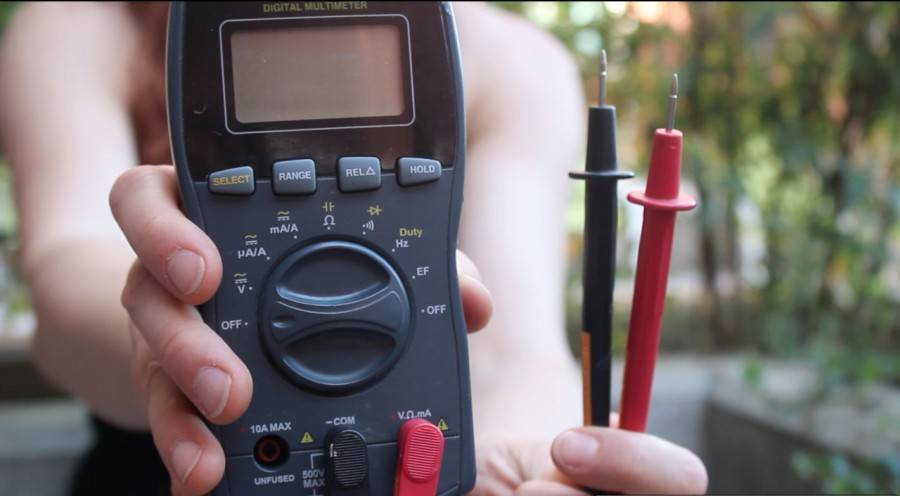

Конструкция устройства

Тестеры могут быть переносными и стационарными для профессионального использования. В быту используют компактные модели, которые помещаются в руке. Они представляют собой приборы в виде плоской коробочки с питанием от батареек. На передней части расположен дисплей, переключатель для установки режима работы и смены диапазона измерений, разъемы для подключения щупов и транзисторов.

Инструкция для начинающих как пользоваться тестером

С помощью ручки управления задается режим (измерение напряжения, силы тока, сопротивления и т.д.). По кругу нанесены обозначения показателей и диапазон. Метка или стрелка переключателя должны быть обращены в нужный сектор. Разъемы служат для подключения щупов. Черный провод по принятым в электротехнике правилам всегда «минус». «Плюсом» может быть любой цвет, как правило, красный.

Гнезда имеют обозначения:

• СОМ — «земля», нулевая клемма, предназначено для черного щупа;
• VΩmA — для измерения напряжения, сопротивления и для тока до 200 mA, красный щуп;
• 10ADC — для тока силой до 10 А.

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов. Отдельно расположен разъем для проверки транзисторов. Приборы могут выпускаться в ударо-пыле-защищенном исполнении. От механических повреждений электронику подстраховывает прорезиненный кожух, а корпус изготовлен из негорючего пластика.

Для чего нужен мультиметр, виды и особенности

Устройство (в быту — тестер) имеет достаточно широкие функции. Основные из них — измерение напряжения, проверка силы тока, сопротивления. Самое простое использование — прозвонка электрической цепи для того, чтобы определить местонахождение дефекта с целью дальнейшего его устранения.

Прибор поможет измерить аккумулятор мобильного телефона, ток в розетке и напряжение, параметры транзисторов, емкость конденсаторов.

Некоторые модели имеют функции измерения электромагнитной индуктивности, температуры воздуха.

Мультиметры незаменимы при ремонте цифровой или электронной техники, применяются при диагностике автомобилей, монтаже электросистем зданий, наладке оборудования.

Виды

Электроизмерительные устройства делятся на следующие виды:

• аналоговые (стрелочные);
• электронные (цифровые).

Аналоговые устройства (авометры) применяются с далеких советских времен. Это — стрелочные электроизмерители, имеющие градуированную шкалу. Показатели измерения на шкалу передаются подвижной стрелкой.

Достоинства стрелочного прибора:

• стабильность показаний;
• устойчивость к радио- и электромагнитным помехам.

Минусы:

• неточность измерений;
• восприимчивость к механическим воздействиям;
• следует обязательно соблюдать полярность;
• начинающим пользователям сложно считывать показатели.

Авометры, в основном, используются при сильных радио- и электромагнитных помехах.

Достоинства электронных устройств:

• небольшая погрешность (до 1%);
• функциональность;
• удобно считывать с дисплея информацию;
• любое положение прибора не влияет на его работоспособность;
• полярность соблюдать необязательно: ее изменение показатель напряжения не искажает. Он в этом случае появляется с отрицательным знаком.

Недостаток: крайняя чувствительность к радио- и электромагнитным помехам.

Цифровые устройства, ввиду простоты, удобства использования, широко применяются в быту домашними мастерами.

Интересно! Как выбрать гайковерт: рейтинг лучших

Особенности конструкции

Для начинающих электриков важно знать, как пользоваться электроизмерительным прибором — мультиметром. Прежде всего нужно иметь представление об особенностях его конструкции

Электроизмерительное устройство представляет собой небольшой легкий прибор на батарейках (фото). Корпус пластмассовый. Внутри находятся блок питания, электронная начинка.

В комплект входят щупы — заостренные железные стержни со штекерами для соединения с разъемами. Есть модели, имеющие дополнительные термопары.

На корпусе имеются гнезда для измерения различных параметров любых электрических цепей.

В центре — переключатель режимов в виде диска. По кругу нанесены измеряемые величины.

Как пользоваться цифровым мультиметром DT-838

Подобного типа приборы очень похожи, поэтому вся методика измерений одинакова и будет представлена одним прибором DT-838. Вид тестера показан на рисунке. Сначала разберем положение переключателя режима измерения.

Переключатель режимов измерений и гнезда для щупов мультиметра DT-838

OFF — выключение питания прибора.

V  — измерение переменного напряжения на пределе 200 V и 750 V.

A   — измерение амплитуды постоянного тока.

hFE — измерение коэффициента усиления транзистора проводимостью NPN и PNP.

TEMP C° — измерение температуры в пределах от — 20 С° до + 1370 С°.

  — прозвонка со звуковой сигнализацией.

200 Ω — измерения сопротивления до 200 ом.

2000   — проверка диодов.

20К — 2000К — измерение сопротивления на пределах 20 К, 200К и 2000К.

V   — измерение постоянного напряжения.

Гнездо COM является общим для всех режимов измерений.

Гнездо VΩmA для измерения на всех режимах, кроме тока на 10 А.

Гнездо 10 А — измерение постоянного тока только в пределах 200 мА — 10 А.

Измерение сопротивления мультиметром DT-838

Метод измерения сопротивления предоставлен ниже. Переключатель ставится на предел измерения 200 Ом, если измеряемое сопротивление меньше 200 ом. Перед измерением малых сопротивлений нужно на пределе 200 Ом замкнуть щупы прибора между собой.

Прибор покажет 01 — 03 Ома. Это сопротивление щупов, при измерении небольших сопротивления его нужно вычесть из значения проверяемого сопротивления. На остальных пределах это сопротивление учитывать не нужно.

Измерение мультиметром напряжения,тока и сопротивления

Если сопротивление неизвестно и предел измерения не совпал, тогда дисплей покажет 1. В этом случае нужно перейти на более высокий предел измерения сопротивления. Руками, при измерении сопротивлений, щупов не касаться, чтобы не вносить погрешность.

Измерение переменного и постоянного напряжения

Сетевое напряжение 220 В измеряют на переделе V  — 750 V. Измерение другого неизвестного напряжения также начинают с предела 750 V, если оно меньше 200 V, тогда переключают на более низкий предел. Измерения неизвестного постоянного напряжения также начинают с предела 1000 V с дальнейшим понижением предела измерений.

Измерение на других режимах

Прозвонка — это тот же режим измерения сопротивления, но со звуковой сигнализацией. Дисплей показывает сопротивление проверяемый линии и одновременно звучит сигнализация. Проверить сигнализацию можно замкнув концы щупов. В комплектации, к прибору прикладывается датчик температуры (термопара).

При измерении температуры переключатель устанавливается в положении TEMP C° , а чёрный штекер в гнездо СОМ. Красный штекер вставляется в гнездо VΩmA. Датчик прикладывают к измеряемому объекту (трансформатор, аккумулятор, автоматический выключатель и т. д.) прижав его торцом карандаша или деревяшкой.

Цифровой мультиметр DT — 838 DIGITAL

В положении переключателя hFE измеряют коэффициент усиления транзистора. Определяют его полярность, цоколевку и вставляют ножки транзистора гнездо NPN или PNP. На дисплее высвечивается коэффициент усиления транзистора.

Диоды проверяются в положении переключателя 2000  . Целый диод в одну сторону покажет небольшое сопротивление, а при перемене полярности щупами, большое сопротивление или бесконечность. Значение 1 в обоих положениях щупов указывает на обрыв диода, а цифра ноль или близкая к нулю, его пробой.

Токи в пределах 200 мА -10 А измеряются в положении переключателя 10 А. Щупы вставляются в гнездо СОМ и 10 А. После измерения, не забудьте щупы вернуть в гнездо VΩmA.

Будьте внимательны при выборе положения переключателя в режиме измерений. После измерения сопротивления не измеряйте напряжение сети, не переключив переключатель.

Обычно родные щупы недолговечны, поэтому рекомендуется их переделать, а концы щупов сделать острыми, чтобы можно было легко проколоть изоляцию.

Помогла вам статья?

ДаНет

Измерительные работы

Пора от слов перейти к делу. Узнаем, как делать измерения с помощью мультиметра и использовать дополнительные возможности прибора. Каждое действие будет проиллюстрировано картинкой. Но для лучшего представления посмотрите видео по теме.

Измерение тока

Измерение силы тока мультиметром производится в следующем порядке:

1. Черный щуп подключите к порту, обозначенному «СОМ», а красный – в гнездо до 200 мА или от 200 мА до 10 А. Если вы не знаете, какая сила тока в цепи, красный щуп устанавливайте в порт 10 А (или больше, если такой предусмотрен на вашем приборе). Если уверены, что ток может превысить 100 миллиампер, тоже подойдет 10 А. А если известно, что он менее 100 миллиампер (десятки мА, мкА и даже нА), то установите красный щуп в гнездо mAVΩ;
2. Установите режим измерения постоянного или переменного тока (обозначения их вы уже знаете). Если электрическая цепь питается от аккумулятора или батарейки – ставьте DC-режим (постоянный ток), в противном случае – АС-режим;
3. Подключите щупы в разрыв цепи, в которой измеряете ток, так, чтобы стержень с красным проводом был соединен с положительным полюсом батарейки, а черный – с отрицательным;
4. Если диапазон не ставится автоматически, то настройте его вручную. Для этого повращайте переключатель в секторе, предназначенном для измерения тока. Сначала поставьте на максимальное значение. Если дисплей показал «0», то диапазон нужно уменьшить. Если результат опять «0», уменьшайте рамки измерений до тех пор, пока дисплей не начнет показывать переполнение («OL», «OVER» или просто «1»). Если произошло переполнение, значит, нужный вам диапазон на один шаг выше. Переведите переключатель в установленные рамки и снимите показания с дисплея.

Если вы измеряете переменный ток, не нужно соблюдать полярность. За время, пока вы делаете замер, ток изменит свое направление не один десяток раз. Именно поэтому существует специальный измерительный режим для переменных величин.

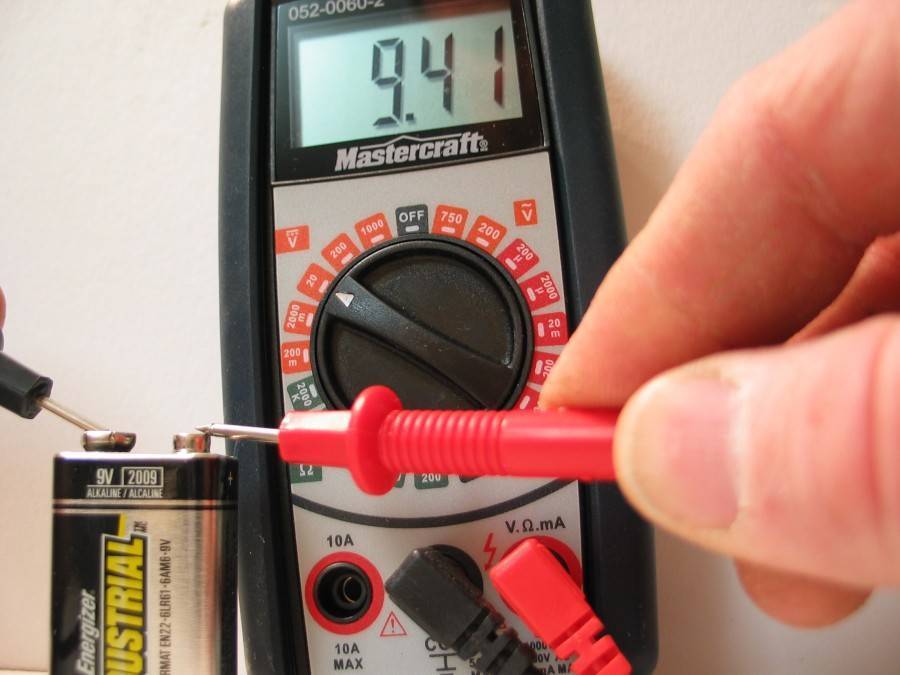

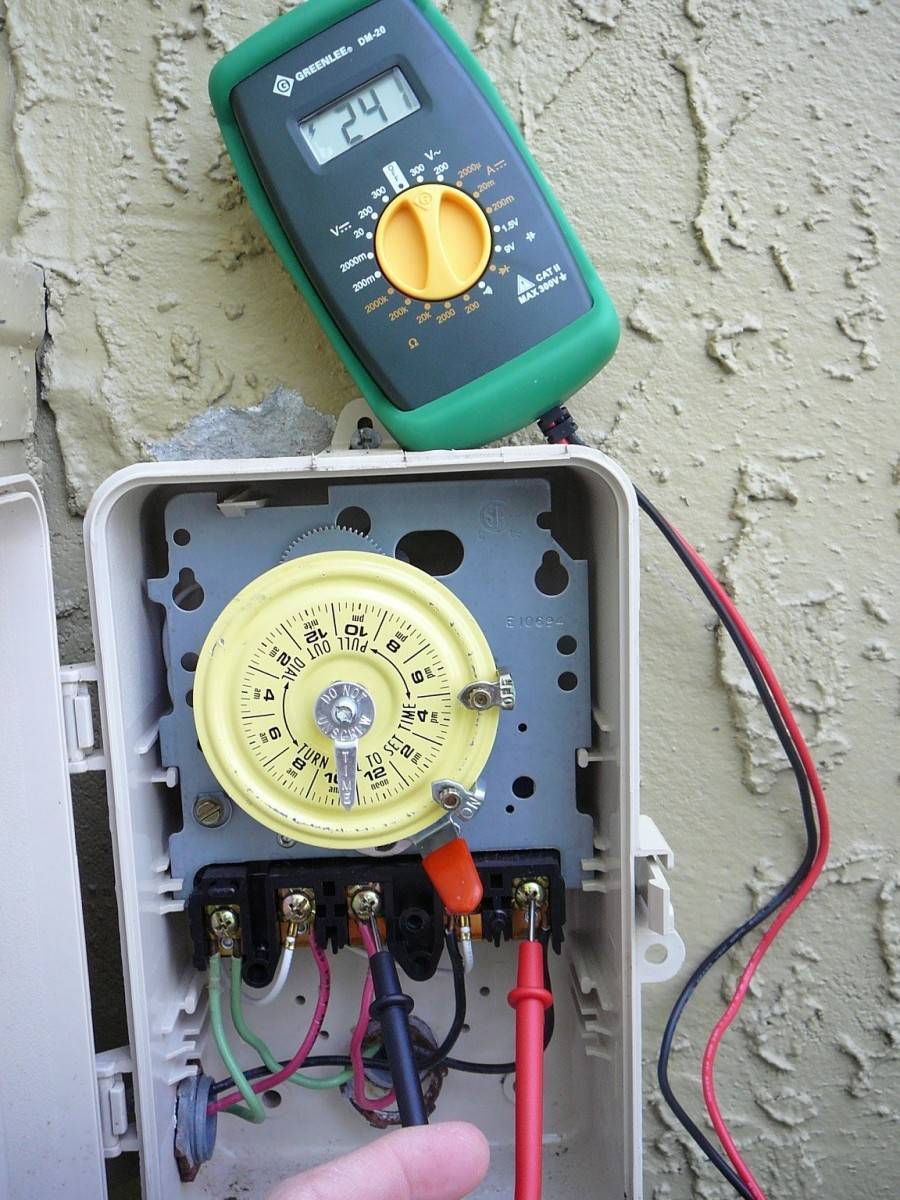

Определение напряжения

А как проверить напряжение мультиметром? Для этого:

Щуп черного цвета воткните в общий разъем (СОМ), а красный – в тот, у которого в надписи присутствует английская буква V; Выберите режим измерения напряжения (определите, постоянный или непостоянный ток). Если вы делаете измерения в цепи, запитанной от гальванического элемента, то режим должен быть постоянный (DC или сплошная линия с пунктиром), иначе – переменный (АС или волнистая линия); Подключите мультиметр параллельно к тому элементу в цепи, в котором замеряете напряжение. На рисунке ниже напряжение измеряется в лампе

Обратите внимание, что черный щуп подключен с отрицательной стороны источника питания, а красный – с положительной. Если при измерении напряжения поменять полюса, ничего страшного не произойдет. Показания будут достоверными, но результат будет иметь отрицательный знак

Показания будут достоверными, но результат будет иметь отрицательный знак.

Как и в случае с измерением силы тока, при отсутствии автоматического подбора измерительного диапазона, его выбирают вручную. Используется тот же принцип: если на дисплее «0», уменьшите диапазон, пока не начнут появляться результаты. Если появилась одна из надписей, обозначающих переполнение, то увеличьте границы измерения.

Замеры сопротивления

Чтобы замерить сопротивление на участке цепи:

1. Черный щуп подключите к общему разъему мультиметра «СОМ», а красный воткните в тот, в надписи которого присутствует символ «Ω»;
2. Установите измерительный диапазон. Если не знаете, какое примерно значение сопротивления в цепи, поставьте максимальный;
3. Перед тем как проверить сопротивление мультиметром отсоедините от источника питания интересующий вас участок. Посмотрите на картинку ниже: лампочка была отсоединена от батарейки перед произведением замера сопротивления. Если же цепь, в которой вы будете определять сопротивление, имеет ключ (кнопку включения), то можно не разбирать ее, а просто разомкнуть (перевести кнопку в положение «выключено»);
4. Затем коснитесь щупами концов участка цепи, полярность при этом никакой роли не играет;
5. Запомните показания дисплея.

Требования для измерения силы тока

Чтобы померить силу заряда в розетке, нужно обязательно следить за выполнением некоторых требований:

• Важным условием для измерения силы тока является включение резисторов или обычных ламп в цепь ограничения сопротивления. Этот элемент защитит прибор от нагрева и возгорания из-за слишком большой нагрузки.
• Если текущая сила в цепи не отображается на индикаторе, выбранное предельное значение является неправильным и должно быть уменьшено на одну позицию. (Так надо продолжать до тех пор, пока на экране не появится истинное значение). Требуется быстрое измерение — время контакта с кабелем составляет менее одной или двух секунд. Это особенно актуально для аккумуляторов с низким энергопотреблением.

Важно! Предел выбирается с учетом наибольших возможных отклонений полученных измерений от ожидаемого результата. Приборы для измерения силы тока должны также соответствовать утвержденным стандартам ГОСТа:

Приборы для измерения силы тока должны также соответствовать утвержденным стандартам ГОСТа:

• показывающие устройства должны иметь точность в пределах от 1 до 2,5,
• приборы на подстанциях допускаются 4 класса точности,

Класс по точности приборов, установленных на трансформаторах указаны в таблице:

Класс прибора	Класс измерительных трансформаторов	Класс шунта и добавочного сопротивления
4,0	3,0	–
2,5	1,0 (3,0)	0,5
1,5	0,5 (1,0)	0,5
1,0	0,5	0,5
0,5	0,2	0,2

Как определить значение переменного напряжения в сети

Важным моментом при определении переменного напряжения является тот факт, что щупы мультиметра подключаются к измеряемому устройству параллельно. Это связано с тем, что напряжение само по себе – разность потенциалов между двумя точками.

Можно воспользоваться тем же принципом, что и в случае с переменным током. Диапазон величины регулировать от максимального к минимальному, не забывая про положение щупов.

В качестве примера для измерения переменного напряжения можно воспользоваться стандартной батарейкой. Переключатель ставится на соответствующий режим, устанавливается диапазон. При этом щупы касаются батарейки параллельно друг другу с обеих сторон. И моментально видно, как экран отображает величину напряжения исследуемого элемента.

С постоянным напряжением ситуация та же, только нужно не забывать переставлять переключатель на правильный режим.

Независимо от модели и специфики работы мультиметра важно соблюдать инструкцию по технике пожарной безопасности, правильно обращаться с электрическими приборами, не подвергая риску свое здоровье. {SOURCE}

{SOURCE}

Техника безопасности

Чтобы не допустить поломки прибора, в ходе измерений следует соблюдать следующие правила техники безопасности:

Переменное напряжение.

Определение потенциала сети должно выполняться в следующих условиях:

1. Если заранее не известна величина напряжения, переключатель тестера ставится в положение максимального значения.
2. Не измерять цепи с номиналом более 750 В.

Видео описание

Видео-инструкция измерения напряжения мультиметром:

Кроме того, сам электрик должен быть защищен диэлектрическими перчатками – какое бы напряжение не измерялось.

Постоянный и переменный ток.

При измерении силы тока действуют похожие правила:

1. Если номинал не определен, предел измерений выставляется в наивысшее положение.
2. Когда экран показывает значение «1», переключатель требуется установить на ступень выше в большую сторону.
3. При работе с гнездом 20А время контакта щупов с токопроводящими частями не должно превышать 15сек.

Последнее условие требуется соблюдать, ввиду отсутствия специального предохранителя в данном режиме.

Сопротивление цепи.

При измерении этого параметра электроцепь должна быть обесточена. Если проверяются конденсаторы, они должны быть полностью разряжены.

Также следует соблюдать общие правила эксплуатации тестера. Так, напряжение в розетке 220 В можно начинать проверять, когда переключатель мультиметра не находится в положении Ohm и корпусная крышка плотно закрыта.

Видео описание

Видео-пример замера мультиметром напряжения в 1-фазной и 3-фазной сети:

Коротко о главном

Мультиметр предназначается для измерения параметров электрической цепи – напряжения, сопротивления, силы тока и др. В устройстве есть 3 главные области – дисплей, переключатель режимов и гнезда для щупов. Для замера конкретной характеристики выбирает свой определенный сектор.

Классифицируется тестер на 2 вида – аналоговые и цифровые. Первые дешевле, вторые точнее и удобнее, но дороже. Измерение параметров сети требуется для выявления ее текущего состояния и безопасности в эксплуатации домашнего электрооборудования.

Обозначения на передней панели измерительного устройства

С обозначениями гнезд уже разобрались. Осталось понять, что написано в кольце вокруг переключателя. Рассмотрим два мультиметра: с автоматическим и с ручным способом настройки диапазона измерений.

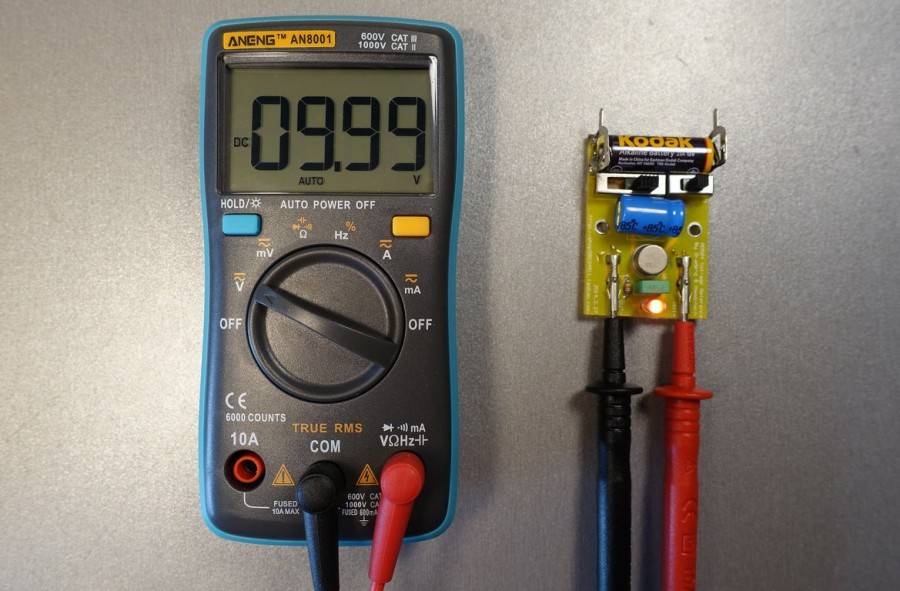

Мультиметр с автоматическим подбором диапазона измерений включает в себя меньше обозначений. Посмотрите на рисунок ниже.

Можно выделить названия режимов измерения:

• OFF – прибор отключен;
• A или V с волнистой линией ~ говорят об измерениях переменных величин: силы тока или напряжения;
• A или V с двойной линией – одна сплошная __, а другая прерывистая — — -. Это режим для измерения параметров постоянного тока;
• Прозвонка, обозначающаяся подряд идущими дугами. Похожа на значок гудка или Wi-Fi;
• Проверка диода (его прозвонка или определение полюсов) – треугольник с палкой слева и неполным крестом справа.

Для обозначения постоянных и переменных параметров иногда используют буквы (на некоторых приборах AC и DC ставятся не до обозначения измеряемого параметра, а после):

• АСA – переменный ток;
• ACV – переменное напряжение;
• DCA – постоянный ток.
• DCV – постоянное напряжение.

Рядом с обозначениями можно встретить символы: µ, m, k, M. Это префиксы, обозначающие кратность и дробность единиц измерения.

Префикс	Что значит?	Пример
µ	Миллионная часть от единицы измерения – микро (приставка «мк»).	1 µA=0,000001 A (или микроампер равен миллионной доле Ампера). 100 µA=0,0001 А.
m	Тысячная часть (приставка «милли»).	1mA=0,001 А (1 миллиампер равен тысячной доле Ампера). 100 mA=0,1 A.
k	1000 единиц измерения (приставка «кило»).	1kΩ=1000Ω (1 килоом равен 1000 Омам). 0,1 kΩ =100Ω.
M	Миллион единиц (приставка «Мега»).	1 МΩ=1000kΩ=1 000 000Ω (1 Мегаом равен 1000 килоомам или 1 000 000 Омам). 0,2МΩ=200 000Ω

На мультиметре с ручным подбором диапазона обозначений больше. На картинке ниже приведена их расшифровка.

Зачем устанавливать предел измерений?

К чему такие сложности, связанные с установлением границ измерений? Почему нельзя делать измерения, принимая диапазон от минимальных до максимально возможных значений? Для этого представьте линейку длиной в 100 метров (конечно, в мире таких нет, включите воображение

Мы будем определять расстояние между домами, где нам будет важно, сколько между ними метров и сантиметров. Для этого миллиметровая шкала нам не понадобится, и минимальное деление будет равно 1 см

Если же мы захотим измерить длину гвоздя, то не сможем получить точного результата: миллиметровых делений нет!

А если измерять 20-сантиметровой линейкой с миллиметровыми делениями размеры столешницы, то окажется, что нам этого недостаточно. С мультиметром также: при измерении в большом диапазоне малых величин результаты будут приблизительными. А при измерении больших величин в малом диапазоне может случиться так, что показания будут отсутствовать из-за невозможности преодолеть установленный диапазон.

Как пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

1. установить режим в позицию ACV или DCV в предполагаемом интервале;
2. черный провод подключить к коннектору СОМ, красный — к разъему VΩmA;
3. наконечники щупов соединить с контактами цепи;
4. считать с дисплея значение напряжения.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений. Для точности рекомендуется провести 2-3 попытки.

Сила тока

для проведения измерений в цепи устраивается разрыв;
черный щуп — в гнездо СОМ;
красный — в разъем до 200 мА или 10А;
наконечниками осторожно прикоснуться к контактам;
считать с дисплея значение напряжения.

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко. При работе с оголенными проводами необходимо соблюдать технику безопасности.

Сопротивление

1. установить режим Ω, выбрав максимальный диапазон;
2. щупы вставить в соответствующие коннекторы;
3. проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи;
4. концы проводников набросить на контакты исследуемого объекта;
5. считать с дисплея значение сопротивления.

Эту характеристику можно измерить тестером без подачи питания на резистор. Исследуемый элемент просто замыкается между двумя щупами. На экране появится сопротивление элемента или участка цепи, если проводимости нет, на экране высвечивается единица. Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

1. установить режим;
2. вставить ножки транзистора в разъем в соответствии с цоколевкой;
3. отображением на дисплее будет значение усиления сигнала.

Для проверки исправности pn-переходов и определения коэффициента усиления диоды и простейшие транзисторы измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

1. выставить режим Fcx;
2. к коннектору для конденсаторов подключить красный щуп, черный — к СОМ;
3. считать с дисплея значение емкости в Фарадах.

Конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой или с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро без риска для человека и самого элемента. При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением емкости.

Прозвонка

1. установить режим прозвонки (значок «звуковой микшер»);
2. подключить щупы к концам участка проводки.

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений. Если целостность проводки не нарушена, раздастся звуковой зум, а на дисплее тестера будет высвечиваться значение близкое к нулю, если число на дисплее нестабильное и «прыгающее» — проводимость в цепи отсутствует.

Измерение температуры

1. вставить термопары в соответствующие коннекторы, соблюдая полярность;
2. приблизить условный спай к точке, в которой нужно найти температуру;
3. считать с дисплея значение температуры.

При контакте с температурной средой между концами термопары образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима. Для проверки работоспособности прибора можно зажать конец термопары в руках. На экране должно появиться значение около 36°.
