Как повесить телевизор на гипсокартонную стену

Изготовить кронштейн самостоятельно

Сделать крепление телевизора на стену своими руками можно разными способами. Рассмотрим один из них. Чтобы самостоятельно изготовить кронштейн на стену для телевизора с диагональю в 32/42 дюйма, вам понадобятся:

• 4 металлических уголка;
• велосипедная спица или гвоздь с большой шляпкой;
• пластмассовые дюбеля;
• дрель;
• пластиковый короб для проводов;
• строительный уровень.

Чтобы изготовить надежный кронштейн для телевизора своими руками, выберите правильные материалы для крепежа и уголков. С алюминиевыми уголками будет проще работать. Определитесь с шириной их сторон. Уголки будут задавать расстояние, отделяющее прибор от стены. Это расстояние должно быть достаточным для нормальной вентиляции задней стенки прибора. Если прибор будет плохо вентилироваться, неизбежно перегревание устройства и его быстрый выход из строя.

Дюбеля выбирайте покрепче, чтобы обеспечить максимально надежное крепления для телевизора на стену. Если что-то пойдет не так, подвес рухнет вместе с телевизионным аппаратом.

Процесс монтажа телевизора на стену:

1. Просверлите на двух уголках по 2 отверстия для крепления к телевизору. Следите, чтобы расположение отверстий совпадало с нужными местами на задней поверхности аппарата. Длина уголков не так существенна, как ширина. Главное, чтобы длины хватало на проделывание нужных отверстий. Следите, чтобы все сделанные вами отверстия располагались строго друг напротив друга, иначе прибор будет висеть криво.
2. В верхней части уголков, находящейся перпендикулярно от стороны крепления к телевизору, проделайте по одному отверстию для велосипедной спицы.
3. Когда эти уголки будут готовы, зафиксируйте их на тв блоке при помощи винтов. Можно сажать крепления для телевизора на винты М4.
4. Возьмите другую пару уголков. Проделайте в них отверстия для крепления телевизора на стену, как минимум по два. Оптимальное количество отверстий высчитывайте, исходя из веса прибора. Для тяжелых аппаратов понадобится больше отверстий, иначе самодельный кронштейн для телевизора не выдержит нагрузки.
5. Просверлите отверстия для велосипедной спицы на другой стороне уголков, в верхней части.
6. Сделайте разметку на стене, используя отверстия в уголках. Расстояние между уголками должно быть несколько меньше, чем между деталями, закрепленным на задней панели прибора. Уголки на панели должны со внешних боков охватить настенные уголки.
7. Чтобы ровнее разместить детали на стене, используйте строительный уровень. Если разметка будет недостаточно ровной, телевизор упадет с кронштейна. Возможно, стена тоже будет повреждена.
8. Пластмассовые дюбели пригодятся, чтобы закрепить алюминиевые уголки на стене.
9. Поднимите прибор до уровня уголков и совместите крепежи.
10. Проденьте велосипедную спицу в отверстия. Помните, что эти отверстия должны находиться на одинаковом уровне относительно друг друга. Спицу можно заменить толстыми гвоздями, длина которых составляет примерно 100 мм. Чтобы гвозди не соскочили с кронштейна, им нужно иметь шляпку с диаметром, превышающим размер отверстий.
11. Зафиксируйте крепеж.

Похожий принцип работы:

Короб ПВХ нужен, чтобы безопасно убрать в него отходящие от телевизора провода. Как снять телевизор с настенного крепления этого вида? Отогните верхушки гвоздей, аккуратно поддерживая дорогой прибор снизу или по бокам.

Другой метод по сборке кронштейна для телевизора своими руками, на деревянную рейку и 4 подвесных крюка:

1. Возьмите деревянную рейку с сечением от 3 до 10 см. Разделите ее на 2 равных отрезка, соответствующих ширине прибора. Если вам нужно задать наклон при установке телевизора на стену, сделайте нижнюю рейку тоньше на полтора сантиметра.
2. Возьмите 4 шурупа-самореза с окольцованными головками. Вкрутите по 2 шурупа в торцы реек, не слишком близко к краям.
3. Сверлом проделайте в рейках отверстия для крепления к аппарату. Зафиксируйте деревянные планки на устройстве.
4. Разметьте стену. На ней нужно будет сделать отверстия под кольца на концах шурупов.
5. Просверлите необходимые отверстия.
6. Зафкисируйте подвесные крюки в отверстиях.
7. Как повесить телевизор на стену с кронштейном собственного изготовления? Поднимите устройство и наденьте кольца на крючья. Настенное крепления для вашего устройства готово.

Как снять телевизор с настенного кронштейна? Просто приподнимите прибор, чтобы крючья выскочили из колец.

Прикручивание кронштейна на стену

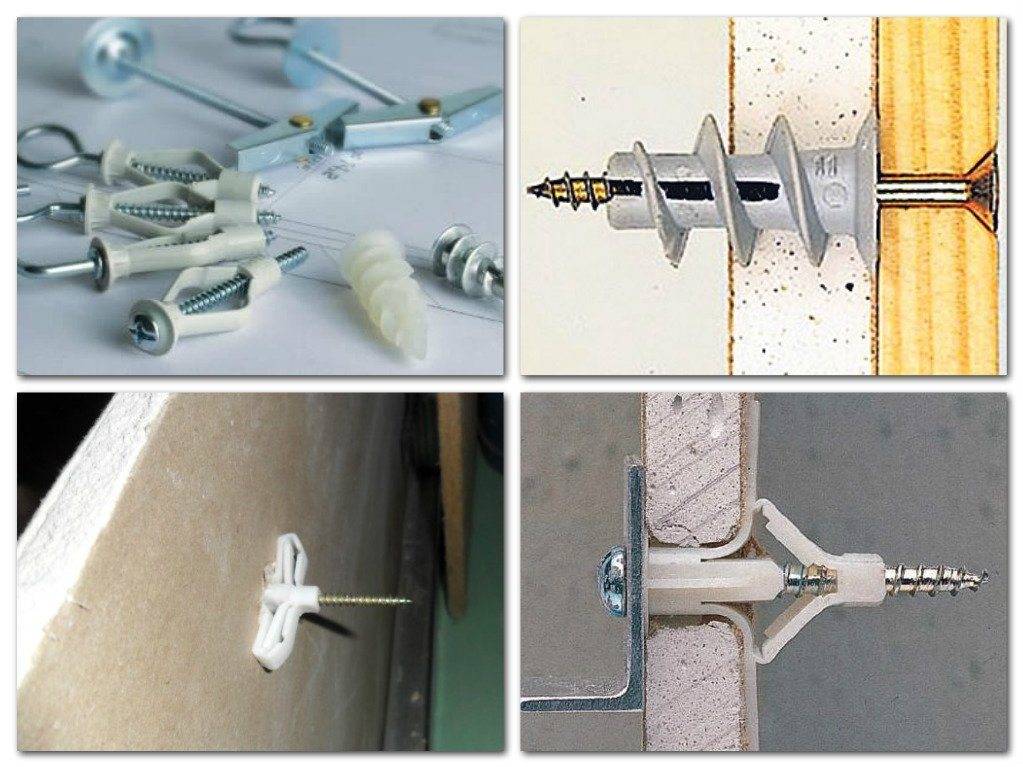

Дюбель «бабочка» при окончании вкручивания разжимается, тем самым создает сильный упор, который и удерживает всю конструкцию.

Вышеупомянутый необходимый дюбель также носит название «бабочка». Это связано с тем, что при окончании вкручивания он разжимается, тем самым создает сильный упор, который и удерживает всю конструкцию. В некоторых случаях, понадобится особый пистолет, чтобы добиться «разжатия». Например, когда дюбель обладает глухой шляпкой. Поэтому лучше сразу выбирать дюбель с резьбой в виде креста, чтобы не тратиться на дополнительный инструмент. Для дюбеля с резьбой понадобится лишь крестообразная отвертка.

Теперь есть все необходимое для крепления, а поэтому нужно определиться с местом, где предполагается вешать телевизор. Выбранное позиция обозначается маркером. Затем необходимо дрелью аккуратно просверлить отверстие, которое будет очень точно соответствовать диаметру дюбеля. Если отверстие будет больше положенного, то дюбель просто провалится туда.

Для следующих действий понадобится взять дюбель, вытащить саморез и поместить своеобразную «бабочку» в стену. Все это нужно делать предельно аккуратно, чтобы не повредить стену. Например, нет необходимости использовать молоток, поскольку это может привести к расколу.

Дюбель вставлен, а поэтому самое время прикручивать саморез. Вращаться должен только сам саморез, но не шляпка дюбеля. В этом случае можно констатировать, что все делается правильно. Теперь нужно выкрутить саморез, чтобы удостовериться, что он в разжатии. Это можно определить с помощью легкого «подергивания». Аналогично нужно поступать и с другими дюбелями.

Статья по теме: Тренажер своими руками. Колесо для пресса (отжимания) делаем своими руками

Крепление ЖК-телевзиора на гипсокартон, участок без каркаса

Сделал гипсокартонную перегородку. Профиль стальной, лист ГК 8 мм, между листами стекловата. Когда делал каркас, не учел то, что на стену будет вешаться телевизор. (Даже вывел туда телевизионную розетку, но не вывел электричество ).

Получается, что телевизор будет вешаться четко в участок перегородки, где нет профиля. Размер «окна» — примерно метр на метр. Сам гипсокартон прикреплен к каркасу саморезами с шагом сантиметров пять. Телевизор хочу ЖК с диагональю 32″, то есть вес будет килограмм десять.

наша песня хороша, начинай сначало. Вырезаешь дырку, в дырку закладной профиль, закрываешь дырку латкой. Или же бабочками прям к гипсу.

Телевизор меньше «окна», латку сделать не получится. На бабочки можно вешать? Везде противоречивые данные по допустимой нагрузке.

Это шутка? Окно-это окошко например 10 на 10 см, можно меньше-все зависит от профиля По поводу бабочек- 4 штуки выдержат побольше чем 10 кг.

Нет, не шутка. Ширина профиля — 60 мм. Размер «окна» без профилей — где-то метр на метр. Размер телевизора — где-то 50х80 см.

Я же не смогу завести большой профиль через дырку 10х10 см. К тому же изнутри прикрепить не смогу.

32″ это не 42″ и тем более не 50″.

Плохо если ГКЛ, как я понял, в один лист. Но 10кг будет висеть без вопросов.

in my humble opinion

» > раздел устранение дефектов поверхностей. Такой же принцип.

То есть получится более продвинутое крепление, нежели «бабочка»?

А все-таки, можно ли вешать на бабочку? Если их будет штук шесть, вес телевизора 10 кг, но нагрузка консольная, то есть работать будут не на срез, а на срыв?

Если просто снаружи закрепить кусок фанеры 30х60 см, прикрепить ее парой десятков бабочек и уже у фанере крепить телевизор? (при условии, что к профилю фанера крепиться не будет.

Или взять крепеж такого плана (при условии, что она также не попадет в профиль): » >

Именно в один лист. Делал сам первый раз, не все продумал.

Сделайте закладную из профиля и просто и выглядеть будет нормально, остальное ерунда. Вы изначально за что креить телек собрались? За родную подставку? -там вроде 4 точки крепления-этого вполне достаточно, а то крепление на который ссылку дали стоит нормально.

А с обратной стороны стены тоже проблемно подобраться? Тоже стенка на виду? Если там стенка скрытая, то разобрать оттуда и сделать усиление.

Или под телевизор сделать декоративную деревянную подкладку-шину на стенку. Подкладка от профиля до профиля. С телевизором будет примерно так: ==

С обратной стороны другая комната, насквозь не прицепиться. И от профиля до профиля усиление сложно сделать.

Вечерком фото сделаю, покажу что и как.

2Alejandro Вешайте спокойно на 4 Молли. 10кг. это не вес

Я не понимаю почему люди так боятся гипсокартона?

У меня панель 50 дюймов висит на гипсокартонной перегородке (один слой 9 мм) на 6 саморезах с дюбелями для гипсокартона.

Для проверки прочности на перекладину крепления «вис» сам — ТРИ самореза выдержали и не сдвинулись от веса 120 кг.

Я боюсь потому, что у меня профиль не через полметра, а через метр. Потому, что материал хрупкий. И потому, что падение убьет телевизор.

Абсолютно согласен. Неск лет назад купили нам в контору не ЖК а плазму 42″, а она потяжелее будет. Сами не стали вешать, тк. везде гипсокартон, и вызвали специально обученных людей. Они нам привинтили просто на дюбеля для гипсокартона, без всяких вставок. Дали гарантию, и для убедительности, один из них повисел на на этой плазме. Плазма висит до сих пор и ничего с ней не происходит. Цвета правда хреново стала передавать.

Это не принципиально. Вес ложиться не на профиль а на сам лист гипса.

Просто вспоминаю как разал гипсокартон. Оно движение ножом и «щелк» — лист пополам.

Вот сама стенка. Извините за корявость.

Справа гипсовая стена толщиной 8 мм.

Насчёт плазмы не знаю. Но упавший с ГК верхний ярус кухни (кстати не совсем дохлого 8мм, а 13мм!!) видел у соседа сверху. Прибежал к нему, не поняв, откуда такой грохот. Вырвало всю железную планку крепления, на кот. вешается кухня (точнее, несколько её участков — она не сплошная). От края до края, всего метра 4. Ящиками 2 яруса разбило столешницу и варочную панель. С одной стороны — выворочены были куски ГК. С другой — вырваны пластиковые дюбеля MANGO для ГК. С какого края началось обрушение — не поняли. После этого зрелища НИКОГДА больше без нормальных закладных ничего на ГК не повешу. 10кг — конечно не вес. Но ГК 8мм — это вообще не материал, а декорация. Разве что для потолков. А если ещё профиля через метр. уууу

голоса

Рейтинг статьи

Вешаем ТВ на стену

Итак, как же установить телевизор на гипсокартон? Существует несколько способов: — просто повесить ТВ на лист гипсокартона прикрепленный к стене (при условии незначительной массы телевизора); — соорудить специальную полку (для ТВ средних габаритов и массы); — большие и тяжелые TFT-панели лучше просто устанавливать в нише, либо опереть на специальные хорошо закрепленные стойки.

Подготовка гипсокартонной ниши для большого телевизора

В первом случае для навески телевизора можно обойтись самыми обычными дюбелями «бабочками», которые «прошивают» сам ГКЛ и металлический каркас обрешетки. При такой установке дюбелей, нагрузка от массы телевизора распределяется не по тыльной поверхности гипсокартонного листа, а по металлическим стоечным профилям.

Второй этап подготовки ниши

Если вы – счастливый обладатель большой, а, следовательно, и массивной плазменной панели, то повесить телевизор на гипсокартон так просто не получится. В этом случае предусматривать место в интерьере комнаты под телевизор лучше заранее. Оригинальная арка или ниша из гипсокартона будут отличным решением вопроса. Ну а если взялись за полки из гипсокартона под телевизор, то заодно можно сделать и ниши под акустику, двд-проигрыватель, полки под диски и прочую звуковую и видео аппаратуру.

А как поступить в случае, если ремонт уже полностью закончен, все стены зашиты гипсокартонными листами и окрашены, и возникла необходимость установки на стену весьма массивной ТФТ-панели, не разбирать же ради этого часть стены, чтобы повысить несущую способность каркаса?

Ниша из гипсокартона для плазменного телевизора с финишной отделкой и установленным телевизором

В случае, когда стена, предназначенная для установки ТВ, является несущей, наиболее простым и правильным решением будет «забуриться» через ГКЛ в поверхность стены и навесить телевизор посредством мощных дюбелей. В этом случае вся масса от ТВ будет приложена к стене, а не к склонному к крошению гипсокартонному листу.

А как быть, если необходимо установить тяжелый телевизор на декоративную перегородку из гипсокартона, несущие способности которой оставляют желать лучшего? Если перегородка смонтирована, а внутреннее усиление в ней заранее не предусмотрено, то волей неволей придется устанавливать дополнительные наружные несущие стойки. В качестве таких несущих элементов при креплении телевизора на гипсокартон могут выступать самые обычные металлические трубы, двутавры, швеллера или другой металлопрокат, способный держать заданную нагрузку. Опоры устанавливаются вертикально вдоль гипсокартонной перегородки и жестко заделываются в пол, а по возможности и в потолок комнаты. На такой усиливающий каркас можно крепить не только самую массивную ТВ-панель, но и всю сопутствующую технику, включая акустику. Конечно же, такое усиление может несколько дисгармонировать с остальной обстановкой комнаты, однако немного фантазии, краски, хрома и еще чего-нибудь в подобном стиле и его можно использовать как особый контрастный элемент интерьера.

Технический прогресс не стоит на месте, и мы понемногу начали отвыкать от телевизоров с лучевой трубкой – TFT-панели и «плазмы» хоть и не столь быстро, но достаточно уверенно их вытеснили. Тем не менее, порой требуется решить задачу установки именно такого телевизора на стену из гипсокартона.

Ниши из гипсокартона для телевизора с лучевой трубкой будут слишком глубокими, в них будет собираться пыль, да и теплообмен при такой установке ТВ будет недостаточным. А о том, чтобы установить такой телевизор на простую полку из гипсокартона не может быть и речи.

Кронштейн для небольшого телевизора, весом до 20кг

В такой ситуации оптимальным вариантом будет установка ТВ на специальном консольном кронштейне – «рукаве». Крепление такого «рукава» обычно происходит сквозь гипсокартонный лист прямо в несущую стену. При этом крепление должно быть достаточно мощным, чтобы удерживать массу телевизора с учетом длины плеча «рукава», которое значительно увеличивает напряжения в консольной заделке.

Кронштейн для большой плазменной панели, весом до 80кг

Если при креплении телевизора на гипсокартон вы сомневаетесь в несущей способности какого-либо из элементов, то их однозначно следует усиливать. Ведь разбитый телевизор (особенно если это TFT или плазменная панель) и сломанная стена отразятся не только на настроении, но и на толщине бумажника.

Последний этап: подключение

После того, как вам удалось закрепить телевизор на стену, остается только правильно его подключить. Это довольно легко сделать по инструкции, которая прилагается к панели, если вы заранее продумали проводку

Обратите внимание на то, что некоторые провода удобнее подключать ещё до того, как монитор повешен

Установить телевизор на гипсокартон можно различными способами: повесить непосредственно на стену, смонтировать специальную полку или нишу, установить на специальном кронштейне и т.д. В основном схема установки вашего телевизора определяется его габаритами, а главное – массой. Если телевизор небольшой и, соответственно, не тяжелый, то его можно повесить прямо поверх гипсокартонного листа посредством дюбелей «бабочек».

Если вы являетесь обладателем массивной плазменной панели, то просто повесить телевизор на гипсокартон не получится, а наиболее простым, но в то же время оригинальным решением будет являться арка или полка из гипсокартона. В этом случае место установки телевизора нужно предусматривать заранее, чтобы еще при монтаже каркаса под гипсокартон сделать соответствующие усиления металлической конструкции.

/// Монтаж телевизора на перегородку из гипсокартона

Комплект креплений, который идет с кронштейном, можете сразу выкинуть. Оно не подходит. Пластмассовые дюбеля предназначаются для бетонных стен, но никак для гиспокартона. Вам понадобятся специальные дюбеля, которые можно приобрести в любом строительном магазине. Возьмите с собой кронштейн, чтобы на месте сразу можно было определить диаметральный размер саморезов. На глаз сделать это будет крайне сложно. Вам понадобятся металлические дюбеля «бабочки» они же Молли.

/// Как это сделать:

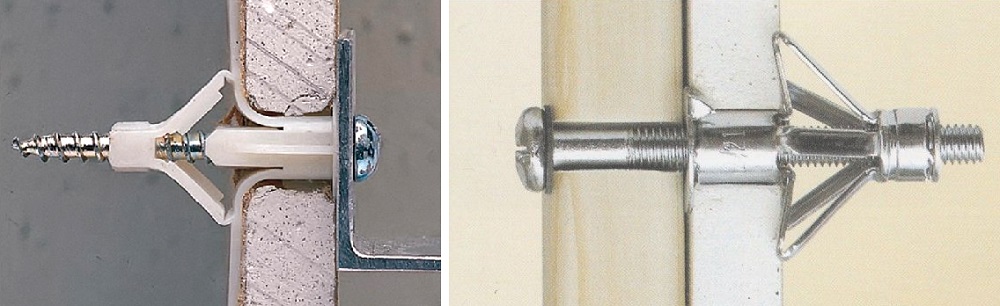

1 приобретаем «молли». Если у вас стена из двух слоев гипсокартона то нужно покупать «моль» для стены из двух слоев гипсокартона.

2 с помощью уровня размечаем где будем сверлить отверстия, для крепежа кронштейна, тут чем больше тем лучше.

3 сверлим отверстия в гипсокартоне.

4 вставляем в них крепёж, т.е. «молли».

5 крепим крепежную планку от кронштейна.

Все подвес готов, теперь осталось только накинуть на него телевизор.

Гипсокартон способен выдержать телевизор весом до 15кг. При этом крепление должно быть фиксированным, без поворота.

При помощи винтов-анкеров, можно монтировать только фиксированный или наклонный кронштейн на стену. Иными словами, фиксировать свой телевизор стационарно. Наклонно-поворотное крепление для телевизора на стену может создать большую нагрузку за счет большого рычага, что приведет к разрушению стенки.

Для крепления наклонно-поворотного кронштейна, рекомендуется еще во время ремонта установить закладные в перегородку из гипсокартона, например доску или тот же профиль.

Но если уже сделан ремонт, и деваться некуда вы можете прикрепить телевизор на стену с использование наклонно-поворотного кронштейна. Но опять таки есть два условия. Первое – крепить надо уже винтами, и фиксация должна производиться непосредственно на направляющие или как еще называют профили, из которых делается каркас перегородки. Главное их найти, для этого используется сильный магнит или специальный прибор для поиска «скрытой проводки» он же ищет и метал т.е. профиль. И второе телевизор должен быть весом не более 15 кг.

/// Телевизор и стена из гипсокартона

Если гипсокартоном обшита стена из кирпича или железобетонной плиты, то в таком случае все гораздо проще. Кронштейн на стену может быть закреплен абсолютно любой, без каких либо последствий. И способ крепления у всех кронштейнов будет один. Кстати, значительно увеличивается допустимая нагрузка на стену.

На бетонную или кирпичную стену, обшитую гипсокартоном, можно повесить телевизор весом до 35 кг.

Как правило, между гипсокартоном и стационарной стеной помещения расстояние составляет 50-60 миллиметров. Именно такую ширину, как правило, имеет каркас. Чтобы повесить телевизор на стену, следует использовать анкер. Высверливаются отверстия в нужном количестве. И в них загоняются анкера.

Конечно, анкеры – это не единственная возможность установить телевизор на стену. Можно использовать те же самые моли, а также винты в профиль. Но игра, как говорится, не стоит свеч. Такое крепление не будет выигрышным ни в ценовом плане, ни в плане сложности. А вот в плане надежности вполне можно проиграть. Поэтому, в данном случае следует отдать предпочтение именно анкерам.

Монтаж рамки под телевизор из гипсокартона (видео)

Новые жидкокристаллические и плазменные модели уже полностью заполнили рынок, потому что изображение на них лучше, и разместить их можно гораздо удобнее, в том числе и подвесить. Чтобы успешно вписать панель в интерьер, надо знать, как прикрепить телевизор к стене правильно и что для этого нужно.

В первую очередь, необходимо определиться с типом крепления. Навесить панель прямо на стену может быть проблематично, особенно если вы делали гипсокартонные перегородки: такой вариант можно рассматривать только для моделей весом не больше 30 кг. Другим способом, более распространенным, является крепление на кронштейн. При этом рассматривают две его разновидности:

• жесткие;
• подвижные.

Жесткие кронштейны лучше использовать для телевизоров большого веса, потому что они считаются более надежными из-за своей неподвижности. С другой стороны, выбрав подвижный кронштейн, вы сможете наклонять или поворачивать панель под удобным для вас углом.
