Повышаем напряжение в электросети: практические советы

Защита от перепадов напряжения

В городских условиях напряжение в сети, как правило, держится, но актуальной становится защита квартиры от перепадов напряжения. Вот тут пора вспомнить о чудесах электроники, поскольку «железно – проволочная» электротехника эффективных, простых и дешевых способов их сглаживания не знает.

Поспрашивайте в электро- и радиомагазинах автомат защиты от перепадов напряжения; их еще называют «барьер защитный». Как примерно такой выглядит, видно на иллюстрации. Современные устройства такого типа сравнительно недороги, компактны, их легко подключить и обслуживания в процессе эксплуатации они не требуют.

Простой защитный барьер для домашней электросети

Но не вспоминайте об автотрансформаторе на даче – защитный барьер лишь устраняет броски напряжения; все время держать напряжение в розетке при стабильно пониженном он не может. В качестве накопителей энергии в таких устройствах используются суперконденсаторы, а они хоть и «супер», но все же не электрогенераторы.

1

Недостаточное напряжение в доме – возможные причины

Низкое напряжение в сети – явление неприятное, но с ним имеют дело многие. Плохое освещение, когда лампочка только обозначает свое присутствие, еще не самая большая беда. Хуже, когда невозможно постирать, вскипятить воду, приготовить еду на электроплите, холодильник работает с перебоями. Это случается, когда напряжение падает до критического значения, но и 180 Вольт, когда все вроде работает, тоже мало радуют. Приборы потребляют такой же ток, как при нормальном напряжении, а двигатели еще больший, но исполняют свои функции за более длительное время.

По стандартам допустимое отклонение электроэнергии составляет 198–242 В

Поставщик электроэнергии обязан предоставить услуги, соответствующие стандартам: 220 В на входе в квартиру с допустимыми отклонениями 198–242 В. Почему нормативные требования иногда нарушаются? Одной из причин является старение линий электропередач, их некачественное обслуживание, ремонты проводятся редко. Оборудование зачастую изношено, устарело и не отвечает современным требованиям. Также встречаются ошибки планирования линий электропередач, подвода к домам, когда одна фаза перегружена, другая недогружена.

Причины также кроются в самых потребителях. Если в советское время под счетчиком стоял предохранитель на 6,5 А, то это значило, что жильцы одновременно потребляют максимум 1,5 кВт. Сейчас один чайник имеет мощность 2 кВт, а сколько еще бытовых приборов, различного электроинструмента имеется в современном доме? Также наблюдается сезонность потребления электроэнергии, которое значительно возрастает в холодное время года, когда включают электрообогрев. На дачах потребление возрастает на выходные, мощности сетей недостаточно, напряжение меньше необходимого.

Рекомендуем

Как рассчитать силу токаСпособы соединения проводов в распределительной коробкеПроводка в бане

Общие организационные вопросы: что обсуждать с поставщиком электроэнергии

Приступать к обсуждению возникших проблем следует только после того, как окончательно стало ясно, что у владельца здания все выполнено надежно и его вины нет.

Это же должны подтвердить соседи, у которых не решены аналогичные вопросы. Действовать лучше сообща. Обращаться следует в различные инстанции власти с письменными заявлениями, но начать необходимо с поставщика. Он в первую очередь должен обеспечить качество подводимой электроэнергии.

Однако, как показано выше, этот процесс, скорее всего, растянется на длительный срок. Владельцу дома до его решения придется принимать самостоятельные меры.

Изготовление своими руками

Для самостоятельного изготовления устройств подобного типа понадобится определенный перечень материалов, которые нужно приобрести. В частности, необходимо купить достаточное количество ленточной изоляции, сердечник (можно использовать от старого телевизора), достаточное количество проводов и эмалевой изоляции.

Изготавливаем намоточный станок. Для этого нам понадобится обычная диска (длина 400 мм и ширина 100 мм). Присоединяем к ней два бруска (50 на 50 мм) на расстоянии в 300 мм друг от друга (в качестве крепления используем обычные шурупы). Предварительно, нужно просверлить данные бруски на одинаковой высоте при помощи сверла диаметром порядка 0,8 см. Заводим в получившиеся отверстия пруток, на конце которого присоединяем катушку.

Вообще, самостоятельное изготовление повышающего трансформатора напряжения представляется довольно трудоемким процессом, требующим не только наличия необходимых материалов, но и некоторым специфическим расчетам. В частности, необходимо будет вычислять количество витков обмоток, а также сечение и диаметр проводов. Исходя из этого, можно сделать вывод о том, что самостоятельная сборка подобного устройства под силу только квалифицированному человеку, знакомому с основными понятиями электрики и расчетов по формулам.

Для остальных же людей, оптимальным выбором будет приобретение готового устройства в специализированном магазине. Однако, и тут не все так просто

Важно изучить технические особенности конкретного аппарата, проконсультироваться со специалистом, который подскажет, какой именно прибор понадобится в вашем конкретном случае

В заключении еще немного информации про изготовление своими руками

Как бороться со скачками напряжения

Системные меры оставим на попечение энергетикам. В их прямую обязанность входит содержание генерирующих и линейных сетей в надлежащем состоянии. Задача потребителей фиксировать аномалии напряжения и незамедлительно сообщать в компанию, которой вы оплачиваете счета за электроэнергию. Если это не помогает, необходимо жаловаться в органы контроля и добиваться предоставления качественной услуги.

От нас (потребителей) зависит правильность эксплуатации электроприборов. Разумеется, в первую очередь необходимо следить за состоянием внутренних сетей с «нашей» стороны прибора учета. Защитные автоматы (пробки) должны быть исправны, внутренняя проводка соответствовать нагрузке. Если у вас розеточная сеть выполнена на проводе сечением 1.5 мм², нельзя использовать на этой линии мощные электроприборы.

Причины пониженного напряжения с сети

1. Аварии в сетях электроснабжения. Не всегда аварийные ситуации приводят к полному отключению потребителей, случаются и такие, когда напряжение на участках сети понижается ниже допустимых пределов.
2. Перегрузки сети. Происходят в районах по соседству с промышленными объектами. В спальных районах перегрузки возникают в жаркие дни из-за массового использования устройств кондиционирования и вентиляции и в холодные – из-за подключения обогревателей.
3. Нарушение контактов в электрощитах. Увеличение сопротивления в месте контакта приводит к нагреву, что еще больше увеличивает его сопротивление. И так – до полного обрыва.
4. Использование мощных электроприемников в сетях, не рассчитанных для их работы. Сварочный аппарат, работающий у соседей, вызывает понижение напряжения, так как сечение проводов сети не рассчитано на потребляемый им ток.
5. Не соответствие электропроводки существующей нагрузке. В старом жилом фонде проводка не рассчитана на подключение такого количества современных бытовых проборов, используемых теперь повсеместно.
6. Проектные ошибки. Например, при подключении коллективных автостоянок в целях экономии сечение кабелей занижают. При подключении мощных потребителей увеличенное сопротивление кабельной линии гасит часть напряжения и до абонента доходит его пониженное значение.

Повышающий трансформатор

Вторым методом является покупка трансформатора, который способен увеличить напряжение. Но для правильного выбора трансформатора, необходимо ознакомиться с определенными расчетами. Первичная обмотка должна быть рассчитана на 220 вольт, а вторичная – должна выдавать недостающую часть напряжения.

Для определения нужного числа витков следует пользоваться формулами:

Iн = Рн / Uн и Р = U2 x I2

В первом выражении можно определить ток вторичной обмотки. Далее, используя второе выражение, можно определить мощность Р. По таким данным можно узнать, какие параметры трансформатора необходимы. Основными характеристиками при подборе трансформатора являются мощность и напряжение на выходе.

Перед повышением напряжения и монтажа трансформатора, нужно спланировать место установки. Обычно их устанавливаю в подвалах. Если вы живете в квартире, то лучше установить его в кладовке или подсобном помещении, где нет людей.

Как повысить напряжение сети, расчеты.

Теперь давайте немного посчитаем, хотя бы примерно. Допустим провал напряжения у вас тридцать вольт. Необходимый ток нагрузки равен пяти амперам. Отсюда следует, что нам необходима мощность 150Вт. С такое мощностью гарантированно справится трансформатор от старого лампового телевизора. Например, ТС-180. Трансформатор ТС-180, ТС-180-2, ТС180-2В параметры скачать

Так, скачали данные, нашли ТС-180, Складываем все витки первичных обмоток, 375+58+375+58=866 витков. Находим число витков на один вольт 866/220 = примерно, 4 витка на вольт. Для получения необходимых нам 30В умножаем 30 на 4 = 120витков. По 60 витков на катушку (у ТС-180 их две). Диаметр провода для пяти ампер равен 0,7 √I = 0,7√5 = 0,7∙2,236 ≈ 1,56 мм. Небольшие пояснения. Я всегда после разборки заводских трансформаторов увеличиваю число витков первичной обмотки, в первую очередь это связано с тем, что обратно собрать сердечник, как это делают в условиях производства, не удастся. Поэтому увеличение тока холостого хода (возможно в несколько раз из-за отсутствия ферронаполнителя в зазоре, т.к. сердечник разрезной) гарантировано. Да и броневой сердечник полностью не собрать, пластина 1,2,3, все равно останутся.

Вы, наверное, уже заметили, что через такой трансформатор можно питать двигатель мощностью один киловатт. В схеме нет тумблера для подключения нашего трансформатора. Он может коммутировать, как первичную обмотку трансформатора, но здесь будут потери из-за постоянно включенной в сеть вторичной обмотки, так переключать саму вторичную обмотку, но здесь будут потери из-за постоянно включенной первичной обмотки. Пока пишу этот текст, пришла в голову идея. Сейчас допишу и нарисую схему. Так вот, для коммутации трансформатора потребуется два переключателя или один с несколькими направлениями. Все теперь об идее, схему нарисовал. Смотрим схему.

И так, переключатель в нижнем положении, трансформатор добавляет напряжение. Переключатель в верхнем положении, первичная обмотка замкнута накоротко, значит и во вторичной обмотке короткое замыкание, а это ничто иное, что трансформатор исчез, осталось только активное сопротивление вторичной обмотки.

Тааа…к, родилась еще одна схема. Сейчас нарисую. Что же я раньше до этого не додумался, хотя в Сети, может быть, уже давно кто-то это нарисовал. Смотрим.

Если переключатели оба внизу или оба вверху, то трансформатора в цепи нет, в первичной обмотке режим КЗ, оставшееся активное сопротивление менее Ома. Теперь левый вверх, правый вниз – трансформатор, например, добавляет напряжение, а правый вверх левый вниз – убавляет. Ну, вот и все, может, кому это и пригодится. Успехов. К.В.Ю. Да, еще чуть, чуть. А если вместо переключателей применить Н-мост из полевых транзисторов, да еще микроконтроллер, следящий за уровнем сетевого напряжения, то можно, наверное, сделать стабилизатор переменного напряжения релейного типа с маленьким (относительно) трансформатором на большую (относительно) мощность. Кто бы только все это сделал. По крайней мере есть над чем подумать. Скачать статью

В крупных городах жители очень редко сталкиваются с проблемами перепадов напряжения в сети, поскольку эти вопросы здесь очень жестко контролируются. Совсем другое положение у жителей поселков. В связи с частыми падениями напряжения, возникает проблема, как повысить напряжение в сети частного дома.

Другие способы повышения напряжения

Для того, чтобы увеличить низкое напряжение, существует много разных способов, которыми пользуются многие жильцы квартир и загородных домов.

1. Применение автотрансформаторов. Их устройство дает возможность увеличить напряжение на 50 вольт. Они применяются чаще всего в электрических сетях с низким напряжением, в деревне, где напряжение падает часто, и считается обычным явлением. Используя автотрансформатор можно также и уменьшать напряжение. При их выборе следует учитывать мощность, в противном случае они будут сильно нагреваться.
2. Низкое напряжение можно привести в норму путем использования умножителя, который является особым устройством, собранным из конденсаторов и диодов. Такие умножители используются для питания кинескопов, увеличивая напряжение до 27 тысяч вольт.
3. С помощью электродвижущей силы. Если в источнике энергии можно настраивать ЭДС специальным регулятором, то можно увеличить значение ЭДС этого источника. Повышение напряжения произойдет на столько, на сколько повысится ЭДС.
4. Низкое напряжение можно повысить, изменяя сопротивление. Зависимость напряжения от сопротивления, следующая: во сколько уменьшится сопротивление, во столько и увеличится напряжение.
5. Если нельзя повысить напряжение одним из этих способов, то можно использовать их совместно. Например, для увеличения напряжения в цепи в 12 раз, нужно повысить ЭДС источника в два раза, снизить длину проводов в два раза, и повысить площадь их сечения в три раза.

Что делать, если низкое напряжение в электрической сети.

В быту и на производстве широко используются электрические и электронные приборы различного назначения. Необходимое условие их функционирования — подключение к электрической сети или иному источнику электрической энергии. Из соображений упрощения создания и последующей эксплуатации сети или источника целесообразно, чтобы выходное напряжение имело определенное значение. Например 220 В бытовой сети переменного тока и 12 В автомобильной сети постоянного тока.

На практике применяются сети как постоянного, так и переменного тока. Например, бытовая 220-вольтовая сеть функционирует на переменном токе, а бортовая автомобильная сеть использует постоянный ток. В зависимости от разновидности сети повышение напряжения до нужного значения решается в них по-разному.

При обращении к современной микроэлектронной элементной базе реализующие эти функции устройства при солидной выходной мощности обладают очень хорошими массогабаритными показателями. Для иллюстрации этого положения на рисунке 1 показан пример платы со снятым корпусом повышающего преобразователя постоянного тока.

Рис. 1. Повышающий преобразователь постоянного тока бестрансформаторного типа

В этой статье мы рассмотрим, как повысить напряжение постоянного и переменного тока и как это делать правильно.

Как повысить силу тока в зарядном устройстве?

В процессе пользования зарядными устройствами можно заметить, что ЗУ для планшета, телефона или ноутбука имеют ряд отличий. Кроме того, может различаться и скорость, с которой происходит заряд девайсов.

Здесь многое зависит от того, используется оригинальное или неоригинальное устройство.

Чтобы измерить ток, который поступает к планшету или телефону от зарядного устройства, можно использовать не только амперметр, но и приложение Ampere.

С помощью софта удается выяснить скорость заряда и разрядки АКБ, а также его состояние. Приложением можно пользоваться бесплатно. Единственным недостатком является реклама (в платной версии ее нет).

Главной проблемой зарядки аккумуляторов является небольшой ток ЗУ, из-за чего время набора емкости слишком большое. На практике ток, протекающий в цепи, напрямую зависит от мощности зарядного устройства, а также других параметров — длины кабеля, его толщины и сопротивления.

С помощью приложения Ampere можно увидеть, при какой силе тока производится заряд девайса, а также проверить, может ли изделие заряжаться с большей скоростью.

Для использования возможностей приложения достаточно скачать его, установить и запустить.

После этого телефон, планшет или другое устройство подключается к зарядному устройству

Вот и все — остается обратить внимание на параметры тока и напряжения

Кроме того, вам будет доступна информация о типе батареи, уровне U, состоянии АКБ, а также температурном режиме. Также можно увидеть максимальные и минимальные I, имеющие место в период цикла.

Если в распоряжении имеется несколько ЗУ, можно запустить программу и пробовать делать зарядку каждым из них. По результатам тестирования проще сделать выбор ЗУ, обеспечивающего максимальный ток. Чем выше будет этот параметр, тем быстрее зарядится девайс.

Измерение силы тока — не единственное, на что способно приложение Ampere. С его помощью можно проверить, сколько потребляется I в режиме ожидания или при включении различных игр (приложений).

Например, после отключения яркости дисплея, деактивации GPS или передачи данных легко заметить снижение нагрузки. На этом фоне проще сделать вывод, какие опции в большей степени разряжают аккумулятор.

Что еще стоит отметить? Все производители рекомендуют заряжать девайсы «родными» ЗУ, выдающими определенный ток.

Но в процессе эксплуатации бывают ситуации, когда приходится заряжать телефон или планшет другими зарядными, имеющими большую мощность. В итоге скорость зарядки может оказаться выше. Но не всегда.

Мало, кто знает, но некоторые производители ограничивают предельный ток, который может принимать АКБ устройства.

Например, устройство Самсунг Гэлекси Альфа поставляется вместе с зарядным на ток 1,35 Ампер.

При подключении 2-амперного ЗУ ничего не меняется — скорость зарядки осталась той же. Это объясняется ограничением, которое установлено производителем. Аналогичный тест был произведен и с рядом других телефонов, что только подтвердило догадку.

С учетом сказанного выше можно сделать вывод, что «неродные» ЗУ вряд ли причинят вред аккумулятору, но иногда могут помочь в более быстрой зарядке.

Рассмотрим еще одну ситуацию. При зарядке девайса через USB-разъем АКБ набирает емкость медленнее, чем если заряжать устройство от обычного ЗУ.

Это объясняется ограничением силы тока, которую способен отдавать USB порт (не больше 0,5 Ампер для USB 2.0). В случае применения USB3.0 сила тока возрастает до уровня 0,9 Ампер.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Представляем рейтинг электрических конвекторов

Кроме того, существует специальная утилита, позволяющая «тройке» пропускать через себя больший I.

Для устройств типа Apple программа называется ASUS Ai Charger, а для других устройств — ASUS USB Charger Plus.

Цепи постоянного тока

Всем известно, что на постоянном токе трансформаторы не работают, тогда как в таких случаях повысить напряжение? В большинстве случаев постоянку повышают с помощью дросселя, полевого или биполярного транзистора и ШИМ-контроллера. Другими словами, это называется бестрансформаторный преобразователь напряжения. Если эти три основных элемента соединить как показано на рисунке ниже и на базу транзистора подавать ШИМ сигнал, то его выходное напряжение повысится в Ku раз.

Ku=1/(1-D)

Также рассмотрим типовые ситуации.

Допустим вы хотите сделать подсветку клавиатуры с помощью небольшого отрезка светодиодной ленты. Для этого вполне хватит мощности зарядного от смартфона (5-15 Вт), но проблема в том, что его выходное напряжение составляет 5 Вольт, а распространенные типы светодиодных лент работают от 12 В.

Тогда как повысить напряжение на зарядном устройстве? Проще всего повысить с помощью такого устройства как «dc-dc boost converter» или «импульсный повышающий преобразователь постоянного напряжения».

Такие устройства позволяют повысить напряжение с 5 до 12 Вольт, и продаются как с фиксированной величиной, так и регулируемые, что позволит в большинстве случаев поднять с 12 до 24 и даже до 36 Вольт. Но учтите, что выходной ток ограничен самым слабым элементом цепи, в обсуждаемой ситуации – током на зарядном устройстве.

При использовании указанной платы выходной ток будет меньше входного во столько раз, во сколько поднялось напряжение на выходе, без учета КПД преобразователя (он в районе 80-95%).

Подобные устройства строят на базе микросхем MT3608, LM2577, XL6009. С их помощью можно сделать устройство для проверки реле регулятора не на генераторе автомобиля, а на рабочем столе, регулируя значения с 12 до 14 Вольт. Ниже вы видите видео-тест такого устройства.

Интересно! Любители самоделок часто задают вопрос «как повысить напряжение с 3,7 В до 5 В, чтобы сделать Power bank на литиевых аккумуляторах своими руками?». Ответ прост – использовать плату-преобразователь FP6291.

На подобных платах с помощью шелкографии указано назначение контактных площадок для подключения, поэтому схема вам не понадобится.

Также часто возникающая ситуация — необходимость подключить к автомобильному аккумулятору 220В прибор, а бывает что за городом очень нужно получить 220В. Если бензинового генератора у вас нет – используйте автомобильный аккумулятор и инвертор, чтобы повысить напряжение с 12 до 220 Вольт. Модель мощностью в 1 кВт можно купить за 35 долларов – это недорогой и проверенный способ подключить 220В дрель, болгарку, котёл или холодильник к 12В аккумулятору.

Если вы водитель грузовика, вам не подойдёт именно указанный выше инвертор, из-за того, что в вашей бортовой сети скорее всего 24 Вольта

Если вам нужно поднять напряжение с 24В до 220В – то обратите на это внимание при покупке инвертора

Хотя стоит отметить, что есть универсальные преобразователи, которые могут работать и от 12, и от 24 вольт.

В случаях, когда нужно получить высокое напряжение, например, поднять с 220 до 1000В, можно использовать специальный умножитель. Его типовая схема изображена ниже. Он состоит из диодов и конденсаторов. Вы получите на выходе постоянный ток, учтите это. Это удвоитель Латура-Делона-Гренашера:

А так выглядит схема несимметричного умножителя (Кокрофта-Уолтона).

С его помощью вы можете повысить напряжение в нужное число раз. Это устройство строится каскадами, от числа которых зависит сколько вольт на выходе вы получите. В следующем видео описан принцип работы умножителя.

Кроме этих схем существует еще множество других, ниже изображены схемы учетвертителя, 6- и 8-кратных умножителей, которые используются для повышения напряжения:

Наверняка вы не знаете:

—> Принцип работы

Часто люди сталкиваются с такой проблемой, как в сети понижается напряжение, и уже не работают бытовые электрические приборы. Несведущие люди впадают в панику и звонят в разные инстанции, чтобы вызвать специалиста. Но чтобы приборы нормально работали, нужно знать, как самостоятельно это сделать.

Увеличение сетевого напряжения электропитания

Если же невысокое напряжение у всех в округе – необходимо думать, как увеличить напряжение в сети у себя. Но не нужно пугаться тут же больших затрат на чудеса современнейшей электроники. Они необходимы, про них речь пойдёт ниже. Однако чаще всего проблематику решить можно быстро и без забот средствами находящимися под рукой. Причем – технически правильно и совсем безопасно.

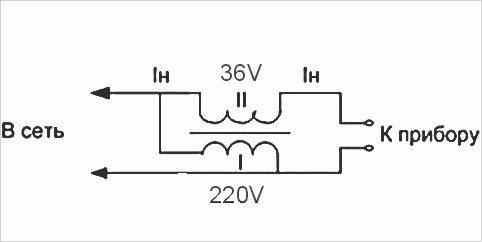

При стабильно невысоком напряжении в сети выручит очень простой силовой трансформатор на 12 – 36 В. Да, да, именно понижающий. И большой его мощности не понадобится. 100-ваттный потянет нагрузку в 500 Вт, а киловаттный – в 5 кВт. И сделать больше напряжение в сети можно до возможных границ.

Никаких чудес, никакой паранауки – достаточно такой преобразователь электрической энергии применять как повышающий автотрансформатор, добавив напряжение понижающей обмотки к линейному. Тогда при 175 В в розетке на выходе будет при 12 В дополнительных 187 В. Мало, но домашняя техника работать будет. Если ни с того ни с сего напряжение повысится до нормы, автотрансформатор выдаст 232 В; это еще в норме. При 36 В дополнительных 175 В вытягиваем до 211 В – норма! Но ни с того ни с сего и в розетке норма окажется, получаем 256 В, а это уже плохо для электрических приборов. Благодаря этому прекраснее всего – 24 В дополнительных.

А как же мощность? А дело все в том, что в сетевой обмотке автотрансформатора протекает РАЗНОСТНЫЙ ток, и если увеличивать напряжение на маленькую долю от начального, он окажется совсем незначительным. Правда, в добавочной обмотке пойдёт суммарный ток, однако она в силовых трансформаторах делается из толстого провода и при мощности начального преобразователя электрической энергии в 100 Вт удержит ток в 3-5 А, а это более 500 Вт при 220 В.

Необходимо лишь правильно сфазировать обмотки. Для этого включаем преобразователь электрической энергии, как показано на схеме, БЕЗ НАГРУЗКИ. К гнездам «Прибор» подсоединяем любой вольтметр электрического тока на 300 В и более, хотя бы тестер. Демонстрирует меньше, чем в розетке? Меняем местами кончики любой из обмоток. Стало больше, чем в розетке? Все, можно пользоваться. Потребителей включаем взамен прибора для измерений.

Необходимо лишь поставить в цепь сети предохранитель – ни с того ни с сего в розетке «зашкалит» (это может произойти, если на старой и плохо обслуживаемой подстанции прийдет в негодность зануление), так пускай он сгорит, а не техника.

Подходящий преобразователь электрической энергии можно отыскать на «железном» или радиорынке, а то и у себя в кладовой комнате. Не спутайте лишь с гасящим устройством для низковольтных электропаяльников – они выполнены на конденсаторах, и от них толку не будет, а будет авария.

Виды и классификация

В зависимости от технических свойств и сферы применения, трансформаторы подразделяются достаточно разнообразно. Основными параметрами классификации трансформаторов являются:

• количество фаз;
• число обмоток;
• класс точности – колебания максимально возможных значений погрешностей;
• способ охлаждения;
• тип размешения.

Если работа трансформатора направлена на регулировку электрического тока, то аппарат так и называется – трансформатор тока. В случае, когда устройство призвано регулировать напряжение, это будет трансформатор напряжения.

На направление перемен величины напряжения влияет такой показатель, как соотношение количества обмоток прибора:

• первичной, принимающей напряжение;
• вторичной, передающей изменённое значение напряжения электрического тока.

В случае, когда трансформатор имеет во вторичной обмотке большее число витков, чем в первичной, он относится к повышающим, при меньшем количестве — к понижающим.

На мощность трансформатора влияет сечение проводов обмоток, а на вес и размер – тип сердечника и материалов изготовления проводов. По исполнению трансформаторы делятся на однофазные и трёхфазные.

Самым лёгким и малогабаритным считается автотрансформатор, обеспеченный всего одной обмоткой. Также автотрансформаторы являются наиболее бюджетным вариантом и часто используются в приборах автоматического управления, а также применяются в высоковольтных электрических сетях. Единственным недостатком такого трансформатора является отсутствие гальванической развязки.

При подаче и приёме электричества на линии электропередач и обратно используются силовые трансформаторы, в электроприборах сетевые. Также существуют лабораторные, измерительные, импульсные и другие виды трансформаторов.
