Расчет угла наклона крыши

Оптимальный угол наклона двухскатной крыши

Угол правильной двускатной крыши лежит в пределах 20°-45°, что соответствует разбросу значений свойств материала и усредненных климатических параметров.

Следует иметь в виду, что рекомендуемые значения могут быть непригодны для данной местности или проекта, поэтому всякий раз надо рассчитывать угол двускатной крыши по конкретным имеющимся данным.

Угол наклона двухскатной крыши — важный показатель, влияющий на долговечность и целостность всей постройки, и относиться к нему как ко второстепенному фактору нельзя.

Учет всех возможных нагрузок, как постоянных, так и разовых экстремальных, поможет обеспечить сохранность и комфорт вашего дома.

Более точные значения выбираются исходя из таких факторов, как::

• Назначение чердака.
• Используемое кровельное покрытие.
• Климатические условия.

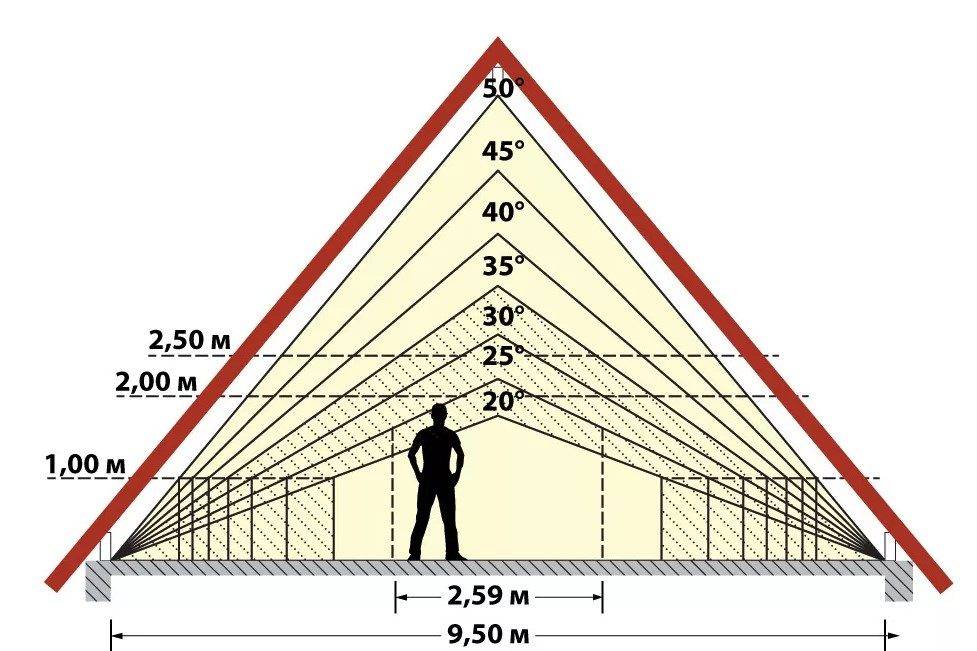

Оптимальный угол наклона двускатной крыши

Как определить угол наклона крыши самостоятельно

Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).

В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.

Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.

• Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой. На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
• Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку. После этого на указателе маятника отобразится требуемая величина в градусном значении.
• Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений, малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов. Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
• Затем рассчитываем длину противолежащего и прилежащего катета. Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
• Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
• Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.

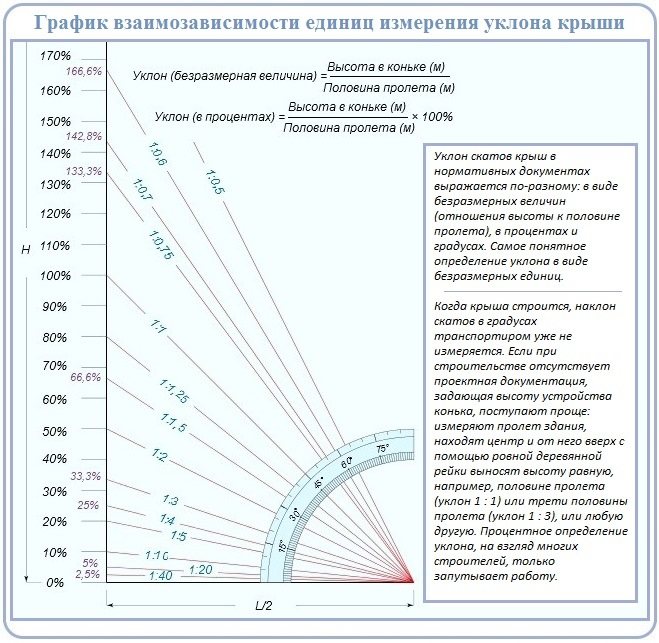

Соотношение высоты конька с пролетом

Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши. Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.

В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька

Расчет крыши

Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.

Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.

Выбор кровельного материала в зависимости от наклона крыши

Выбор типа материала для кровельных работ, устройство гидро- и теплоизоляции зависят не только от наклона ската, но и от особенностей самого материала.

Следует обратить внимание на вес материала, способ его крепления и сопротивляемость «сползанию» под действием силы тяжести, влияния осадков и ветров. СНИПы дают следующие рекомендации по использованию кровельных материалов для крыш с разным уклоном

Рекомендации СНИП: уровень уклона крыш и подходящие кровельные материалы

При увеличении угла наклона выбирается более легкое и удобное для монтажа покрытие. При этом крутоуклонные крыши, применяемые в основном в горных сельских районах с сильными снегопадами, кроются природными легкими материалами – щепой, соломой или камышом. При нежелании (невозможности) использования таких покрытий и необходимости организовать быстрый сход осадков, применяют обогрев кровельных конструкций и усиленный отвод воды – это обеспечивает постепенное таяние снега и его равномерный сток.

Важно: в местностях с сильными снегопадами и морозами водосточные системы при подогреве крыши также требуют подогрева, в противном случае талая вода будет замерзать в водосточных трубах, образуя ледяные пробки. Нахлест листов (панелей, рулонов) кровельного материала зависит от климатических условий, ската крыши дома и особенностей самого материала

Общая зависимость проста – чем круче крыша, тем меньший нахлест можно делать

Нахлест листов (панелей, рулонов) кровельного материала зависит от климатических условий, ската крыши дома и особенностей самого материала. Общая зависимость проста – чем круче крыша, тем меньший нахлест можно делать.

В зависимости от того, какой уклон кровли организован и какие материалы используются для нее, может потребоваться установка снегозадержателей. При расчете их количества учитывается климатическая зона (согласно карте снеговых нагрузок), длина ската крыши и его ширина, угол наклона. Для упрощения расчета предусмотрены онлайн-калькуляторы. Сориентироваться помогут табличные данные.

Выбор типа снегозадержателя зависит от уклона ската и покрытия. Для крыш с мягкими покрытиями больше подходят уголковые модели, для твердых профилированных – решетчатые (при большом уклоне) или трубчатые (со средним уклоном).

Расчет угла кровли в зависимости от снеговых и ветровых нагрузок

Для определения вероятного действия от выпадения осадков на строение (угол наклона двускатной крыши) используется карта снеговых нагрузок Российской Федерации (сопредельных стран).

Карта снеговых нагрузок Российской Федерации

При этом для расчета угла ската кровли используется значение числителя (первая цифра дроби), то есть среднестатистический вес снежного покрова для горизонтальной плоскости. Планируемый угол уклона крыши учитывается коэффициентом µ, составляющим для крыш со скатом:

• менее 25о – 1;
• 25…60о – 0,7 (интерполируется согласно данным, приведенным выше);
• более 60о – не учитывается.

При постройке дома, например, в Подмосковье, здание попадает в третью зону со средней снеговой нагрузкой 180 кг/м.кв. При планируемой кровле с углом наклона в 30о цифру следует умножить на коэффициент 0,7 – итоговое значение составит 126 кг/м.кв.

Для расчета ветровых нагрузок используется аналогичная схема. По карте ветровых нагрузок определяется зона, по месту расположения строения (между зданий, на открытом месте) – тип воздействия ветрового потока. Эти параметры дают начальную формулу, как рассчитать угол наклона крыши.

Карта ветровых нагрузок России

Место расположения здания учитывается коэффициентами из таблицы.

*- Место размещения для дома высотой в 5 м включает область с радиусом 5х30 = 150 м. Таким образом, даже в крупном городе дом, выстроенный в частном районе, будет считаться находящимся в зоне с малоэтажной застройкой.

Упрощенный расчет нагрузки от действия ветра для здания в Подмосковье, распложенного на берегу водоема значительной площади, позволяет получить цифру:

• для зоны 1 (Москва и Подмосковье) среднестатистическая нагрузка составляет 32 кг/м.кв.;
• для ската в 30о, высоты 5…10 м и размещения на открытой местности принимаем коэффициент 1,0;
• конечный результат – 32х1,0 = 32 кг/м.кв.

Однако, помимо обычного воздействия ветра, необходимо учесть его аэродинамическую составляющую.

Иллюстрация — ветровые нагрузки на крышу

В зависимости от преобладающего направления ветрового потока, он будет стремиться сорвать кровлю или «прижать» ее к стропилам. Поэтому с учетом розы ветров рассчитывается усилие для наиболее нагруженных зон и полученное значение применяется для всей конструкции, чтобы унифицировать ее и не использовать в разных зонах стропила различного сечения. Так, с учетом приведенных выше расчетов и планируемой двускатной кровли, принимаем для ветра во фронтон (торец здания) коэффициент -1,4 и умножаем его на номинальное значение ветровой нагрузки: 32х(-1,4) = 44,8 кг/м.кв.

Полученные данные по ветровой и снеговой нагрузке суммируются, при этом знак коэффициента аэродинамического влияния ветра не учитывается. Для расчетного случая итог составит:

126+44,8 = 170,8 кг/м.кв.

Это не превышает допустимой нагрузки на стропильные системы обычной конструкции 300 кг/м.кв., соответственно, крыша с таким углом наклона вполне допустима для данной местности.

Как рассчитать угол наклона для двухскатной крыши: особенности и формулы расчета

Рассмотрим каждый пункт более подробно .

Ветровые нагрузки

Россия — огромная страна, и климатические условия в различных её регионах сильно отличаются.

Ветер, дождь и снег — это факторы, которые оказывают решающее значение при выборе угла наклона. Посмотрите на карту ветров по всем регионам России. Найдите свой город и определите, в какую зону он попадает.

Если вы живете в регионе где круглый год дуют сильные ветра, то крыша с большим углом наклона — не ваш вариант. У крыш со скатами более 45° очень высокая парусность (парусность — свойство предмета воспринимать кинетическую энергию ветра).

При сильном штормовом ветре такую крышу может запросто оторвать от стропильной системы .

Интересный факт! Увеличение угла уклона крыши с 30° до 60° увеличивает ветровую нагрузку в пять раз.

В районах с сильной ветровой нагрузкой рекомендуется делать скаты с уклоном 30°- 42°. Почему не меньше? Ведь так мы значительно уменьшим ветровую нагрузку. Да потому, что для плоских крыш сильный ветер тоже нежелателен.

В такой конструкции ветер стремится приподнять крышу. задувая в зазоры между стропилами и кровельным материалом.

Снеговые нагрузки

На наши крыши каждую зиму падает огромное количество снега. В отдельных регионах России снеговая нагрузка может достигать просто фантастических цифр — до 500 кг на квадратный метр кровли.

Сколько килограмм снега ляжет на квадратный метр вашей крыши, вы можете найти в СНиП .

Если вы живете в местах, где обильные снегопады длятся всю зиму, то стоит обратить внимание на крыши с углом наклона 45°. Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще

Снег и вода на такой крыше не задерживаются вообще

Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще.

В том случае, если снегопады сопровождаются сильными ветрами, можете уменьшить угол до 35°- 40° (сильный ветер будет сдувать часть снега).

Не следует делать скат с углом наклона больше 45°. Да, чем больше угол, тем меньше снеговая нагрузка, но в этом случае увеличивается площадь кровли, а с ней растет и вес крыши. Вес всей этой конструкции несут на себе стены. а лишняя нагрузка им и вовсе ни к чему.

Крыша Шале с углом наклона кровли 45°. Дома с такими крышами строят в горах, где обильные снегопады и частые температурные перепады не редкость.

Особенностью крыш шале являются большие выносы свесов и козырьков. Козырьки и выносы шале накрывают террасы, которые окружают дом.

В странах, где дожди — редкость, а снег выпадает раз в сто лет, постройка двухскатных крыш с большим углом наклона — неоправданная трата денег. Пример — страны Ближнего Востока, где этот параметр редко превышает 20 C .

Организация подкрышного пространства

Если географическое положение вам позволяет сэкономить на материалах и сделать плоскую крышу (односкатную) (2° — 7°) или пологую (3°-10°), то учтите, что свободного пространства между коньком и потолочным перекрытием хватит только на небольшое техническое помещение или чердак.

Двухскатная же крыша, с углом наклона 30° — 45°. дает возможность обустроить мансарду или даже жилые комнаты.

От величины угла будет зависеть полезная площадь вашей мансарды. Чем больше угол, тем больше у вас пространство для маневра.

Вид кровельного материала

Рассмотрим самые популярные виды кровельных материалов и рекомендуемый под их укладку угол наклона крыши:

1. Шифер — не менее 22°. Если сделать его меньше, вода будет попадать в зазоры;
2. Металлочерепица — не менее 14°. Со слишком пологого ската ветер может сорвать листы;
3. Профнастил — не менее 12°. Материал прилегает к стропильной системе плотнее, чем металлочерепица, поэтому угол можно уменьшить;
4. Битумная черепица — до 15°. Если сделать угол больше, то черепица, приклеенная на мастику, может в жаркие дни отставать от кровли и сползать вниз. Мне этот довод кажется надуманным, ведь такую черепицу еще крепят к обрешетке кровельными гвоздями;
5. Рулонные кровельные материалы. изготовленные на основе того же битума. Угол их укладки может варьироваться от 3° до 25° — все зависит от количества слоев. Чем больше слоев, тем на более пологую крышу их можно класть.

Подробную информацию о таком кровельном материале, как ондулин. читайте в следующей нашей статье.

Расчет конструкции кровли

В предыдущих разделах мы рассказали, как выбрать оптимальный угол наклона скатов и как по нему рассчитать общую нагрузку на крышу. Все это теперь пригодится нам для расчета конструкции кровли. Он достаточно большой и сложный, поэтому мы остановимся только на стропилах и обрешетке.

Если у вас типовой проект, то в остальном схему стропильной системы обычно можно взять из него без изменений. Если проекта кровли нет вообще, то самый простой и дешевый способ его получить — обратиться в компанию, которая продает тяжелые кровельные покрытия, например, керамическую плитку. Несложные кровли, например, симметричные двускатные, менеджер сможет «собрать» вам в конфигураторе крыши — специализированном приложении, созданном компании специально для таких целей.

Расчет стропил выполняют по СП 64.13330.2017 «Деревянные конструкции» и уже знакомому нам СП 20.13330.2016 «Нагрузки и воздействия». Он очень сложен, поэтому требует внимания и скрупулезности.

Для односкатной, двускатной и даже вальмовой кровли расчет делают только для одной стропильной ноги. Остальные просто делают идентичными.

Перед тем как рассчитать кровлю дома, нужно задать начальные условия: нагрузку, угол наклона кровли, шаг стропил и их рабочую длину. Рабочая длина стропил — это максимальное расстояние между опорами, обычно оно равно 3,5-4 м. Шаг стропил на первом этапе, как правило, берут равным 0,8 м. Уклон скатов и нагрузку мы уже вычислили на предыдущих этапах, нужно только перевести ее из единиц площади Q в единицы длины по формуле Q_r:

Q_r=A·Q

Где A — шаг стропил, выраженный в метрах.

На основании рассчитанной нагрузки выбирают сечение стропил. Для этого используют одну из двух формул в зависимости от угла наклона ската:

• если крыша наклонена под 30° и менее, формула принимает вид H_min=8,6·L_max·√(Q_r/(B·R_изб));
• для уклона более 30° используется формула вида H_min=9,5·L_max·√(Q_r/(B·R_изб)).

Расшифруем переменные в формуле:

• H_min — минимальная высота стропил;
• L_max — рабочая длина стропильных ног;
• R_изб — сопротивление на изгиб материала (берется из норматива или справочных материалов, зависит от вида и сорта древесины, а также от сечения доски или бруса);
• B — ширина стропил (для первого расчета берут равной 50 мм, дальше при необходимости увеличивают в соответствии с номенклатурой пиломатериалов).

После расчета минимальной высоты доски для крыши дома полученное значение умножают на 1,05, чтобы обеспечить запас прочности, и округляют в большую сторону к ближайшей по номенклатуре доске.

Например, если расчетная минимальная высота равна 175 мм, то с запасом прочности это уже будет 183,75 мм. Ближайшая по номенклатуре доска с округлением в большую сторону — 200×50 мм.

Теперь подобранную доску нужно проверить на прогиб

Важно, что проверяется именно выбранная доска, а не расчетное значение минимальной высоты. Согласно нормативным документам, максимальный стропила должен быть равен 1/200 от длины прогона

То есть доска длиной 2 м не должна прогибаться более чем на 1 см.

Для проверки прогиба используют неравенство:

3,125· Q_r·L3_max/(B·H3)≤1

Если оно соблюдается, то все хорошо, доску можно использовать для устройства стропильных ног. Если неравенство не соблюдается, то необходимо усиление стропильной системы. Например, с помощью уменьшения шага стропил и их рабочей длины либо увеличения ширины доски. Какой именно параметр изменять — зависит от ваших предпочтений. Как правило, выгоднее всего изменить схему каркаса и добавить больше опор для стропильных ног.

Тип обрешетки больше зависит от вида кровельного покрытия, чем от нагрузки на крышу. А вот ее шаг и сечение уже выбираются исходя из нагрузки.

Например, для каждой марки профнастила есть специальные таблицы с рекомендованным шагом обрешетки в зависимости от расчетной нагрузки на кровлю. А для битумной черепицы при высоких значениях веса снегового покрова выбирают более толстые OSB-плиты — 15 мм и даже 18 мм.

Главное при выборе обрешетки — точно следовать рекомендациям производителя конкретного кровельного покрытия. У них всегда есть инструкция по монтажу кровли, в которой приведены в том числе и эти данные.

Как рассчитать угол наклона двускатной крыши

Расчет наименьшего и оптимального уклона крыши предполагает определение потенциальной нагрузки на кровлю в процессе эксплуатации с учетом 2-х показателей:

• массы сооружаемой конструкции;
• нагрузка снежных масс, оказываемая на конструкцию (для конкретного региона).

Расчет массы сооружаемой конструкции. Так, для 2-х скатной стандартной крыши определяют массу 1 кв.м. каждого слоя конструкции, полученные данные суммируются. Общее значение перемножается на коэффициент запаса, имеющий значение 1,1. Введение этого коэффициента позволяет, в случае необходимости, выполнить смену кровельных материалов и утяжелить конструкцию. Среднестатистическая нагрузка на 1 кв.м. кровли жилых строений не превышает более полусотни кг

Важно помнить, что для многих кровельных покрытий применяется существенно завышенный показатель. Выбор коэффициента снежной нагрузки в зависимости от угла уклона: не более 25 градусов – 1,0; 25-60 градусов – 1,25

Выбор коэффициента снежной нагрузки в зависимости от угла уклона: не более 25 градусов – 1,0; 25-60 градусов – 1,25.

При наклоне более 60 градусов снеговая нагрузка не учитывается.

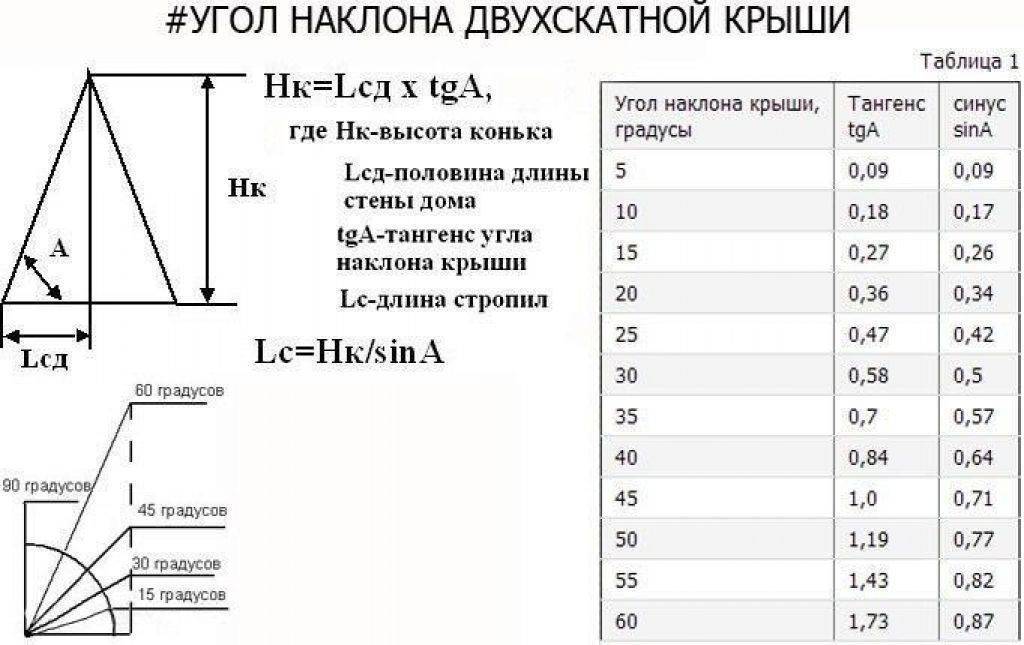

Определение угла наклона крыши:

• значение ширины пролета разделить пополам (а);
• выполнить расчеты по формуле.

Sin A=a/ b. где А – угол наклона, а – половина ширины фронтона, b – высота фронтона.

В вычислении угла наклона обращаются к таблицам Брадиса.

Расчет длины стропил выполняется по формуле:

Lc=Hk/sinA. где Lc – длина стропил, Hk – высота конька, А – угол наклона

Пример расчетов

Рассмотрим примеры расчета угла наклона:

1. Двухскатная крыша, на чердаке которой планируется обустроить помещение мансардного типа.
   • В этом случае высота конька стандартная и равна 1,8 м.
   • Ширина фронтона также известна и составляет 6 м. а=6/2=3, Sin A=a/b=3/1,8=1,67
   • В таблице Брадиса находим значение угла наклона при Sin A=1,67. Приблизительное значение 58-59 градусов. Можно округлить до 60.
2. Односкатная крыша Строение имеет длину стены 5 м, угол наклона выбран в 25 градусов.

• Определение высоты стены: Нстены=5×tg25°=5×0,47=2,35 метра
• Определение длины стропил: Lстропил=2,35÷sin25°=2,35÷0,42=5,6 метра
• К полученному значению добавляют длину заднего и переднего свеса стропил, позволяющих защитить строение от осадков.

Конечно же, сооружение крыши лучше поручить специалистам. Однако, при самостоятельном выполнении правильного расчета кровли, после завершения строительства будет получен не только эстетичный, но и функциональный готовый продукт.

• Расчет показателей для возведения мансардной…
• Проекты домов с односкатной крышей: варианты…
• Монтаж стропильной системы двухскатной крыши
• Стропильная система полувальмовой крыши
• Укладка мягкой кровли своими руками:…
• Как сделать односкатную крышу своими руками

Типы крыш в зависимости от угла наклона

Все крыши жилых и нежилых помещений делятся на две общие категории: плоские и скатные. В странах с умеренным и континентальным климатом плоские кровли делают только для многоэтажек, а частные дома покрывают крышей с тем или иным углом уклона. И в зависимости от величины наклона, все скатные кровли делятся на три группы:

1. С пологим скатом — угол составляет от 10 до 30°;
2. Со скатом средней величины — градусы крыши находятся в пределах 30-45°;
3. С высоким скатом — угол между коньком и скатом находится в диапазоне 45-60°.

Если скат крыши расположен под углом менее 10°, она также будет считаться плоской. Величину наклона кровельного перекрытия определяют и рассчитывают заранее, при разработке проекта стропильной системы. Помимо угла уклона, на этом этапе также определяется тип крыши в зависимости от количества скатов. Исходя из этой характеристики, кровля может быть:

1. Односкатная — самая простая в реализации крыша, представляющая собой одну плоскость, лежащую на стенах разной высоты;
2. Двускатная — кровля с двумя равными или разными по величине и углу наклона скатами;
3. Шатровая — красивое и экономичное перекрытие, состоящее из нескольких треугольных плоскостей, замыкающихся вершинами в одной точке;
4. Вальмовая — крыша с 4 скатами трапециевидной и треугольной формы;
5. Многощипцовая — кровля с неограниченным количеством скатов, которые располагаются под разными углами и составляют красивую сложную архитектурную форму.

Углы наклона разных скатов одной крыши могут существенно отличаться. Главное, учитывать при составлении проекта стропильной системы особенности эксплуатации кровельных материалов и следить, чтобы фактическая величина ни одного уклона не получилась меньше установленного ГОСТ минимума.

Шаг 3. Определяемся с требованиями к уклону

В функциональном плане односкатные крыши делят на три основных типа: вентилируемые, невентилируемые и комбинированные. Рассмотрим каждый вариант подробнее.

Вентилируемая конструкция

Такие обустраивают в строениях закрытого типа. В качестве вентиляции служат продухи и специальные пустоты между изоляционными слоями, через которые воздух, проходя, захватывает капельки влаги из утеплителя и выносит их наружу.

Если такой вентиляции не обеспечить, тогда влага будет оставаться внутри утеплителя (а она все равно в него попадает, хоть и понемногу), и утеплитель начнет отсыревать, портиться. И в итоге разрушаться будет постепенно весь кровельный пирог.

Невентилируемая конструкция

Этот тип односкатной крыши преимущественно встречается на террасах и хозпостройках. Обычно угол такой крыши находится в интервале всего 3-6°, хотя никаких ограничений к нему нет.

Вентиляция в таких крышах не нужна потому, что воздух в помещении без стен или с часто открытыми широкими дверьми (как в случае с гаражом) и сам хорошо вентилирует, унося на улицу любые водяные пары. Которых, к слову, и так почти не образовываются в подобных постройках:

Общие сведения по результатам расчетов

• Угол наклона боковых стропил
  – Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.
• Угол наклона вальмовых стропил
  – Угол наклона крыши со стороны вальмового ската.
• Площадь поверхности крыши
  – Общая площадь кровли с учетом свесов.
• Примерный вес кровельного материала
  – Нагрузка на стропильную систему крыши от кровельного материала.
• Количество рубероида
  – Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Длина боковых стропил
  – Длина стропильной ноги с боковой стороны строения и с учетом свеса.
• Длина вальмовых стропил
  – Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.
• Длина диагональных (накосных) стропил
  – Длина так называемых ребер в количестве 4 штук.
• Рекомендуемое сечение стропил
  – Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.
• Количество боковых и вальмовых стропил
  – Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.
• Объем бруса для стропил
  – Объем материала для стропильной системы в кубометрах.
• Примерный вес стропил
  – Общая нагрузка от стропильной системы.
• Количество рядов обрешетки
  – Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

Советы от строителей

1. В России, особенно в средней полосе, зимы достаточно холодные, поэтому необходимо обязательно при расчете угла крыши учитывать среднегодовые осадки (снег, вода, град);
2. Снег больше всего накапливается на поверхности, у которой скат наклона крыши от 20 до 35 градусов;
3. Чтобы посчитать правильный угол, необходимо также учитывать материал, его количество свойства. К примеру, у стали гибкость значительно меньше, чем у поликарбоната, соответственно строить из неё сложные углы будет тяжелее;
4. Главным недостатком является то, что покрытие на наклонной крыше очень подвержено разнообразным нагрузкам, так что позаботьтесь об упрочнении стропильной системы;
5. Чтобы оградить здание от вероятности протекания воды, с внутренне стороны крышу перекройте при помощи сэндвич-панелей, пленки или профнастила;
6. Для мансардного окна нужно просчитать уровень наклона, который повторяет уклон крыши.

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.Минимальный уклон

Оптимальный уклон
Жилые дома	12 градусов	20 градусов
Производственные помещения	8 градусов	20 градусов

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:Уклон кровли, град.

Минимальный нахлест, см
менее 12	20см и герметизация швов
12 — 15	не менее 20см
15 — 30	15 — 20 см
более 30	10 — 15 см

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона.

На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

• Длина стены = 12м
• Высота кровли h = 3м

Теперь необходимо рассчитать с и d.

В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему.

Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

tg(A) = h / c

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2.

Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

• ветроустойчивость
• простота монтажа
• небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

• возможность попадания осадков в стыковочных местах
• зимой большая нагрузка от снега
• возможно, придется зимой чистить крышу вручную
• проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

• исключено попадание осадков в стыки профлиста
• увеличенное чердачное пространство
• зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

• неудобство монтажа профлиста
• огромная парусность такой крыши
• постоянное скатывание снега с кровли из профнастила

Вариант расчета параметров кровли с использованием калькулятора

Шаг 1. Первым делом в браузере открывается сайт, где есть онлайн-калькулятор. В данном случае можно указать массу параметров будущей кровли. Для начала выбирается форма крыши – например, односкатная.

Выбирается тип кровли

Шаг 2. Далее сайт предлагает выбрать материал, которым будет зашиваться готовая кровля (металлочерепица, шифер и т. д.).

Выбор кровельного материала

Шаг 3. Выбираются значения длины и ширины основания кровли, ориентируясь на изображение внизу страницы – там показаны определения используемых обозначений.

Выбор основных значений

Шаг 4. Сразу же можно указать и другие значения – параметры стропильной системы, вплоть до указания используемых материалов для ее сооружения. Выбирается также и значение шага обрешетки, расчет снеговой нагрузки.

Параметры стропильной системы

Шаг 5. Снеговая нагрузка определяется по региону, где будет находиться строение. Для этого есть удобная карта-схема.

Выбор региона по снеговой нагрузке

Шаг 6. Чтобы расчеты были произведены, нажимается кнопка «Рассчитать».

Нажмите кнопку «Рассчитать»

Шаг 7. В итоге на странице появится подробная таблица с указанием основных параметров кровли, в том числе и угла ее наклона.

Результаты расчетов

Также приведем примерный расчет угла кровли в зависимости от известного значения высоты конька. Для произведения расчетов следует измерить ширину фронтона (для примера это показатель будет равен 6 м). Далее это значение делится на 2 – получается 3 м. Высота конька в данном случае должна быть 1,8 м.

Теперь просто нужно воспользоваться известными из уроков геометрии формулами и узнать тангенс угла: tgA = a:b = 3:1,8 = 1,67. Значение угла по значению тангенса можно найти в таблице Брадиса. В данном случае угол ската будет равен 58-59 градусов. Его можно округлить до 60.

Видео – Нахождение наклона и высоты крыши

Расчет ската кровли – довольно сложная процедура для тех, кто не дружит с математикой. Однако при желании можно разобраться со всеми этими формулами и все просчитать самостоятельно. Тогда расчеты будут максимально верными.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш:

• высокие, с углом в 45-60 градусов;
• скатные, с наклоном от 30 до 45 градусов;
• пологие, угол уклона у которых 10-30 градусов;
• плоские. Уклон в 10 градусов и меньше.

На выбор величины этого параметра оказывают влияние, в первую очередь, природные факторы, которые характерны для данной местности.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие.

Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.

У большой площади поверхности очень высока парусность.

Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.

И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.

Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.

При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.

И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.

Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.

В этом случае высокая крыша вне конкуренции.

На кровлях с большим уклоном снег не задерживается.

Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).

Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах.

Тем больший вес будет воздействовать на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше – это неплохо.

Он обеспечивает небольшую дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.
