Как сделать ящик для инструментов своими руками: чертежи, пошаговые инструкции

Виды органайзеров

Есть несколько видов боксов в зависимости от материала, из которого они изготовлены, от типа инструментов, которые предполагается в них хранить, и от вида конструкции. Инструментальный ящик изготавливают:

• из пластика (прочны, их удобно переносить благодаря их небольшому весу, однако сделать такой ящик самому не выйдет);
• из металла (надежные, прочные, но тяжелые);
• из дерева (из него проще всего смастерить ящик в домашней мастерской: дерево – материал бюджетный и легкий в обработке).

Еще ящики различают по типу хранимых внутри них инструментов. Они бывают:

• профессиональные – популярны среди мастеров, легкие, прочные и имеют отдельное место под каждый инструмент;
• кейсы для электроинструментов – используются для хранения и перемещения конкретного инструмента (например, дрели или шуруповёрта) и состоят из одного большого углубления для основного инструмента и нескольких более мелких отсеков для сопутствующей оснастки;
• непрофессиональные – обычно это ящики или сумки с более чем 2 отделениями (бывают большие или маленькие);
• универсальные – в них хранят все виды оборудования, так как имеют передвигаемые перегородки, что позволяет при необходимости менять внутреннее пространство ящика.

Виды конструкции, то есть наличие запасных отделений и способ открывания органайзера, бывают в качестве:

1. Контейнера. Вмещает много инструментов. Обычно трапециевидной формы, с прямоугольным дном, перегородкой и открывающимся верхом. Внутри находятся передвижные, складывающиеся друг в друга короба под инструменты. К контейнерам больших габаритов крепят колёсики, благодаря чему их удобно перевозить с места на место.
2. Кейса. Переносной прямоугольный ящик с ручкой, обычно лёгкий, небольшой. Съёмные перегородки и отсеки внутри таких органайзеров позволяют изменять внутреннее пространство.
3. Мультибокса. Вертикально расположенная конструкция напоминает обычный комод с выдвижными ящиками.

Сделать ящик для оборудования своими руками проще всего в виде кейса: он состоит из одного отсека, а изготовить его может даже человек, не обладающий особыми навыками.

Варианты классического ящика

Эта разновидность кейса для инструмента своими руками проста в исполнении. Принадлежности основного набора лежат в поле зрения, каждый на своём месте. Он пригодится для переноса за пределы мастерской. Инструментальные переноски выходят тяжёлыми, поэтому не следует делать их большим или полностью из досок. Некоторые детали можно заменить фанерой.

Открытый с перегородкой

Перед началом работ следует убедиться в том, что материал для заготовок высушен. Для изготовления первого варианта понадобятся следующие материалы и инструменты:

• сосновые доски;
• фанера;
• термический или ПВА клей;
• гвозди и шурупы;
• ножовка, лобзик или болгарка;
• дрель или коловорот и свёрла по дереву;
• молоток;
• стамеска;
• рулетка или линейка;
• карандаш или маркер.

В качестве материала подойдёт фанера или обрезки сосновых досок. Согласно чертежу делается разметка и выпиливаются заготовки для корпуса. Вырезаются специальные пазы, в которых будет стоять перегородка. Для их организации понадобится фрезер или ножовка со стамеской.

На чертеже представлены классические размеры, которые оптимально подходят для сборки ящика. Все заготовки вырезаются согласно схеме, при изменении одного параметра необходимо пропорционально отнимать или добавлять у остальных:

• поперечные стенки — 2 шт.;
• боковины — 2 шт.;
• паз для перегородки.

Все подготовленные элементы отшлифовать, собрать коробку прямоугольной формы. Чтобы конструкция не разваливалась, места креплений и торцы заготовок промазываются клеем. Дополнительно ящик сбивается маленькими гвоздями или скручивается шурупами.

Из брусочков делаются накладки для ручки. Углы заготовок обрабатываются рубанком и шлифовальной шкуркой, крепятся клеем или гвоздиками. Из деревянных реек, обрезанных в размер перегородки, нужно сделать держатели, которые размещают горизонтально на перегородке. Для отвёрток дрелью высверливаются подходящие отверстия. В прямоугольные пазы помещаются плоскогубцы, кусачки и т.д.

Всю конструкцию надо покрыть защитным составом. Для этого можно использовать лак или лакокрасочный материал со специальными добавками.

Органайзер в табурете

При такой конструкции органайзера для инструментов своими руками можно переносить инструмент в нужное место и присесть на него и дотянуться до места, которое находится чуть выше роста. Материалы и инструменты такие же, как и в предыдущем случае. Из фанеры выпиливаются:

1. Крышка 550х380 мм с вырезом по центру 140х40 мм.
2. Продольные царги 470х150х540 мм и углом скоса в 75°.
3. Две боковины 306х380 мм.
4. Ножки и ручка выполняются из брусков 385х40х50 мм. На торцах отпилить скосы под углом 15°.

Вид самодельной переноски

При желании смастерить что-то более изящное с рельефными формами боковых стоек этот самодельный ящик для инструментов как раз подойдёт. Для начала необходимо взять доски толщиной 16 мм. Из них изготовить детали, как на схеме, и взять круглую палку из алюминия или другую металлическую трубку.

По линиям, параллельных краям, на боковых стенках высверливаются отверстия под саморезы для скрепления конструкции. Шлифовальной бумагой или электрической машинкой снимаются заусенцы и сглаживаются острые углы. После этого выполняется сборка подготовленных деталей: при помощи клея и шурупов скрепляются дно и боковины.

Тем же методом по разметке устанавливаются вертикальные стойки, между которыми фиксируется горизонтальная рукоять. Саморезами прикручиваются держатели для отвёрток. Вся поверхность очищается от излишков клея и пыли.

У хорошего хозяина всегда под рукой окажется целый арсенал инструментов: от гвоздей и саморезов до пассатижей, уровня и набора отверток, не говоря уже о дрели, перфораторе и шуруповерте. Очень часто простой бытовой ремонт никак не начинается из-за того, что мастер не может найти в квартире или гараже все нужные ему инструменты. Чтобы этого не случилось, весь рабочий инструментарий должен храниться в специально отведенном месте — ящике для инструментов.

Какие бывают ящики для инструментов, каким требованиям они должны отвечать, и как сделать ящик для инструментов своими руками — об этом статья.

Быстрый способ изготовления выдвижных ящиков

1. Измерьте расстояние между боковыми стенками А. Если оно равно 406 мм, выпилите задние стенки L и днища М по указанным в «Списке материалов» размерам. Если это не так, уменьшите его значение на 32 мм и используйте полученный размер как длину для задних стенок и ширину днищ.

2. Просверлите и раззенкуйте монтажные отверстия в днищах М и сделайте направляющие отверстия в задних стенках L (рис. 4). Приклейте задние стенки к днищам и дополнительно закрепите шурупами.

3. Выпилите передние стенки N. Просверлите монтажные отверстия для установки ручек.

4. Прочитайте «Совет мастера» внизу, чтобы узнать, как с помощью простого шаблона разметить на передних стенках места крепления готовых боковых стенок-метабоксов.

Совет мастера

Простой шаблон гарантирует правильность разметки

Сэкономить время, повысить точносгь и аккуратность, а также избежать повторных измерений поможет шаблон для разметки передних стенок выдвижных ящиков при установке монтажных фланцев метабоксов. Из б-миллиметровой фанеры или МДФ выпилите кусок, длина которого равна длине задней стенки L, а ширина — ширине передней стенки N. Пометьте один его край как нижний, а на коротких сторонах нанесите метки положения шурупов (рис. 4). Прижмите шаблон к внутренней стороне передней стенки и выровняйте его посередине. Проведите сверху вниз линии вдоль обеих коротких сторон шаблона, а затем перенесите на переднюю стенку положение отверстий для шурупов (фото справа).

Отметьте центры отверстий посередине прорезей, чтобы иметь возможность регулировки по горизонтали.

Выровняйте монтажный фланец метабокса по разметке на передней стенке N, расположив его монтажные прорези над линиями разметки. Карандашом наметьте центры отверстий посередине прорезей (фото К). Просверлите направляющие отверстия и закрепите монтажный фланец шурупами. Проделайте то же самое со всеми остальными ящиками.

5. Внимательно прочтите инструкцию по монтажу выдвижных направляющих для метабоксов.

Нюансы выполнения работ.

Каждый человек при желании может делать невероятные вещи, а если под рукой есть весь инструмент, то процесс упрощается. Примерно все процессы имеют одинаковую последовательность, единственным отличием фанерного ящика считается подбор толщины материала. Чтобы такой короб прослужил долго, нужно учесть следующее:

• Дно должно быть сделано из самого прочного материала.
• Стенки – это тонкая конструкция, но не стоит на них экономить.
• Крышка – все зависит от назначения ящика.
• Ручки – есть готовые в магазинах или их можно сделать самостоятельно.
• Элементы декора.

Чтобы не ошибиться нужно сделать предварительную схему с реальными размерами.

Готовые модели инструментальных ящиков на колесах

Многосекционный инструментальный ящик или тумбу на колесах можно приобрести в магазине в готовом виде или же изготовить самостоятельно. Размеры и конфигурация этого мобильного приспособления могут быть разными, поэтому потребителю предоставляется возможность выбрать подходящую модель, максимально удобную для применения в имеющихся условиях.

Для начала имеет смысл рассмотреть ящики, предлагаемые в специализированных магазинах или отделах. Возможно, кто-то сразу остановится на одном из готовых вариантов, тем более что производители, как правило, тщательно продумывают удобное расположение в своих моделях всего необходимого для выполнения основных строительных или ремонтных задач.

Как выбрать ящик для инструментов на колесах

В этом разделе публикации как раз и будет представлена небольшая подборка мобильных ящиков для инструментов, изготовленных разными производителями и доступных для приобретения. К каждой из моделей будут даны основные параметры, характеризующие ее в общих чертах.

Делаем приспособления для хранения инструмента своими руками

Обустройство мест хранения инструмента является важной частью наведения порядка в домашней мастерской. Рассматриваемые в статье самодельные полочки и держатели просты, состоят большей частью из обрезков, а времени на их изготовление своими руками уходит совсем немного

Настенный держатель для струбцин

Столярные струбцины зачастую свалены в кучу или стоят в углу домашней мастерской. Соорудите для них полку-держатель из отходов древесины и куска листового материала.

На нашем самодельном приспособлении помещается до шести реечных струбцин. Вы можете увеличить размеры подвески для хранения большего количества инструмента приблизительно на 30 мм для каждого из них. Учтите, что при значительном расширении держателя потребуется усилить планку или поставить дополнительную опору посередине.

Размеры заготовок для настенного держателя струбцин.

Нарежьте заготовки согласно размерам и отшлифуйте видимые поверхности. Совместите детали и высверлите раззенкованные отверстия.

Прикрутите планку к опорам шурупами 4,5х40 мм.

Переверните заготовки и закрепите тыловую панель.

Подвесьте держатель на стену сквозь высверленные монтажные отверстия.

Прямо под этим приспособлением найдется место для хранения С-образных струбцин.

Готовый настенный держатель столярных струбцин.

Держатели под них очень просты, а изготавливаются раздельно для каждого набора струбцин. Габариты подвески подбираются исходя из того, что ширина выступающей полочки должна быть чуть меньше расстояния между губками.

Держатель для хранения С-образных струбцин.

Настольная подставка для сверл

При работе дрелью приходится постоянно менять насадки. Часто бывает, что положите куда-нибудь сверло, а позднее его уже трудно найти. Смастерив своими руками небольшую подставку всего из четырех деталей, вы разместите в ней сверла, керны, карандаши, фрезы и другие аналогичные насадки.

Фото настольной подставки для сверл.

Для верхнего слоя приспособления оптимально подходит светлый пластик, на котором хорошо видны надписи, да и аккуратные отверстия в нём проще сделать. Для середины подберите кусок ДСП или МДФ толщиной 16 мм или чуть более.

Передвижной шкаф для инструментов на КОЛЁСИКАХ (мастер-класс)

Сделайте мобильный шкаф для инструментов своими руками с минимальными затратами времени и материалов. Если Вы не хотите тратить большие деньги на металлический ящик, а предпочтете сделать деревянный шкаф для инструментов самостоятельно, то этот вариант для вас.

Это замечательная вещь для работы в гараже или домашней мастерской, где можно компактно сложить свои инструменты.

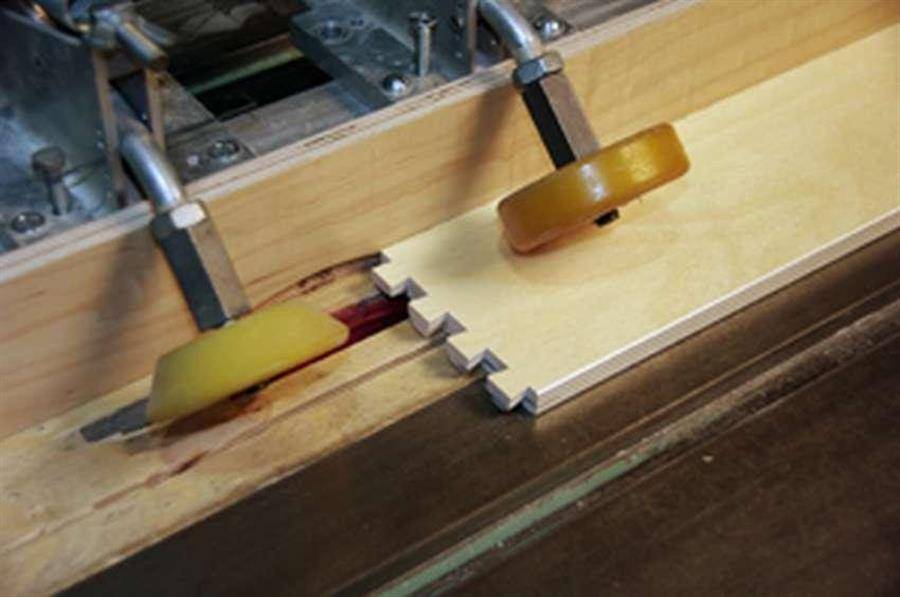

Собрать каркас можно и без саморезов или гвоздей. Для этого на станке нужно сделать заготовки зубчатой формы для шипового соединения деталей.

С помощью клея и киянки собираем каркас шкафа.

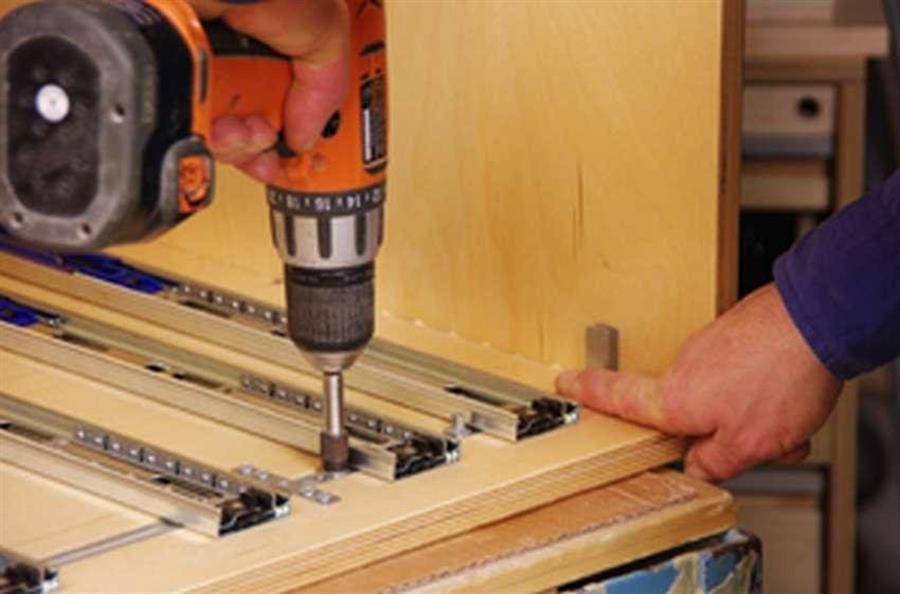

Закрепляем направляющие для выдвижных ящиков.

Устанавливаем колесики.

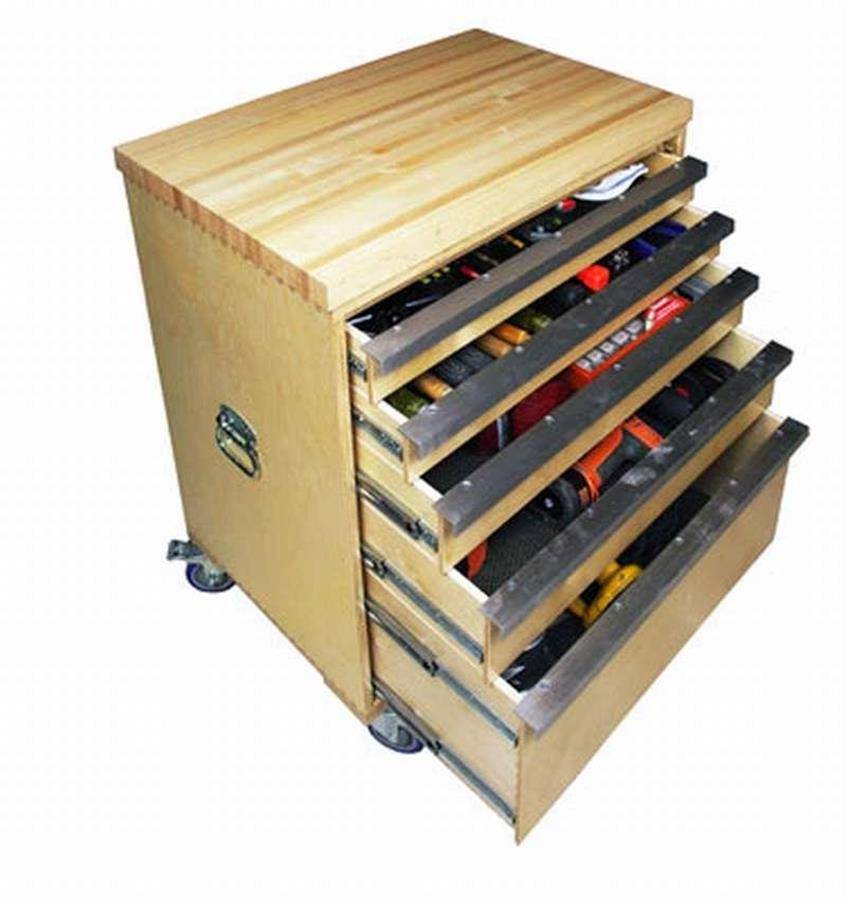

Практичный и компактный шкаф готов.

Источник фото: extremehowto.com/build-a-deluxe-tool-storage-cabinet

Читать полностью (ссылка)

Интересные идеи для инструментальных хранилищ

Помимо базовых, наиболее популярных конструкций, предлагаем ознакомиться с более «продвинутыми» вариантами инструментальных органайзеров.

Вот эта раздвижная модель сделана из гнутого металлического листа, для плотности соединений усиленного сваркой и заклепками. Благодаря подобной конструкции, органайзер очень компактный и при этом вместительный, а добраться до любого из отсеков можно элементарно.

Такое складное изделие-«книжка» под силу даже неопытным мастерам, поскольку имеет очень простую компоновку. Главное здесь – правильно разместить крепления для инструментов и выбрать достаточно прочный материал.

Если необходимо хранить большое число предметов и транспортировать по дому или участку хранилище целиком, имеет смысл выполнить его в виде тумбы-комода на колесиках. Верхняя часть такого комода успешно используется для установки компактных станков или другого оборудования

Важно при этом позаботиться о высокой прочности сооружения и его устойчивости к вибрациям

Держатель для плоскогубцев

На этом приспособлении аккуратно располагаются пассатижи, круглогубцы, кусачки и все остальные подобные инструменты.

Фото держателя для плоскогубцев.

Для подвесной планки подберите березовую рейку, а для кронштейнов подойдет фанера.

Чертеж держателя для плоскогубцев.

Закруглите рубанком верхние кромки перекладины, чтобы плоскогубцы висели прямо.

Изготовление держателя для плоскогубцев.

Разметьте на деталях пазы, высверлите в них отверстия и пропилите материал ножовкой.

Доработайте грани квадратным напильником.

Подгоните пазы и отшлифуйте поверхности.

Соедините заготовки «на сухую» и прикрутите держатель на место саморезами.

Разместите нужный ручной инструмент на подвеске, а дырки в кронштейнах используйте для хранения отверток.

Самодельный держатель плоскогубцев.

Изменяйте при необходимости габариты и даже конструкцию рассмотренных проектов, приспосабливая держатели под свои нужды.

Обсудим, как работать с перфоратором без пыли. А также: недостатки при использовании пылесоса, как избежать пыли при бурении стены и бурении потолка.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Статья рассматривает процесс изготовления и использования простого приспособления для работы с ручной циркулярной пилой, обеспечивающего точный.

Разновидности и материалы

Видов органайзеров множество:

• Простейшие конструкции, куда складывают все имеющиеся в доме инструменты и мелкие принадлежностей. Если работы выполняют периодически, это вполне удобный вариант.
• Для хранения определенного инструмента, например, болгарки или дрели, особенно, если в заводской комплектации девайс не предусмотрен.
• Вместительные и универсальные, с многочисленными отделениями и даже колесами для удобного перемещения.
• С расширенными функциями, в числе которых организация рабочего места. Например, конструкция раскладывается и преобразуется в небольшой стол с закрепленным на его поверхности оборудованием.

Каждый мастер может изготовить ящик под инструменты «под себя». Если заниматься ремонтом приходится не слишком часто, то ограничиваются простым ящиком с ручкой. В нем желательно предусмотреть несколько отделений или наружных «карманов», где разместились бы все нужные предметы.

Когда оборудования много и приходится им пользоваться регулярно, потребуется профессиональный органайзер. Расположение отделений, ячеек или контейнеров в этом случае должно быть тщательно продумано, чтобы быстро найти нужное.

При изготовлении ящика-органайзера для инструментов применяются:

• Металл — листовой алюминий, нержавейка, оцинкованная сталь. Конструкции из них устойчивы к механическим нагрузкам и коррозии, надежны, долговечны.
• Дерево — фанера, ДСП, ДВП, МДФ, бруски, доски. Материал легко обрабатывается, можно пустить в дело любые оставшиеся от ремонта обрезки.
• Пластик — для хранения и переноски тяжелых инструментов лучше использовать ударопрочный полипропилен. Он не такой хрупкий, как другие виды полимеров, выдерживает достаточно высокие нагрузки и не боится морозов. Для содержания в порядке мелких предметов небольшого веса можно использовать любой листовой пластик.

Девайсы часто делают комбинированными — корпус из прочного металла или фанеры, наполнение из пластика, ДВП. Для мелочей подойдут небольшие контейнеры, емкости, обрезки полимерных труб.

Чтобы материалы дольше служили, нужно использовать средства защиты. Детали из дерева окрашивают или пропитывают льняным маслом. Алюминий, нержавейка, сталь с оцинковкой или пластик сами по себе устойчивы к влажности и коррозии, поэтому не нуждаются в дополнительной обработке.

Конструкция инструментальных боксов

Инструментальные ящики также разделяются по конструкции. И здесь подразумевается не форма бокса, а вариант открытия и наличие вспомогательных отсеков. Различают следующие конструкции:

• кейс. Представляет собой короб прямоугольной формы с ручкой. Обычно они имеют несколько отсеков и съёмные перегородки, позволяющие планировать внутреннее пространство по своему усмотрению. Подобные конструкции отличаются небольшими габаритами и весом;
• контейнер. Достаточно вместительный ящик с перегородками и отдельными контейнерами, которые складываются по принципу матрёшки. Секции могут раскладываться вверх и в стороны, а сам бокс часто оснащается колёсиками для удобства транспортировки;
• мультибокс. Это вертикально расположенная конструкция, в которой ящики с инструментами и крепежом выдвигаются как в традиционном бельевом комоде.

Мультибокс

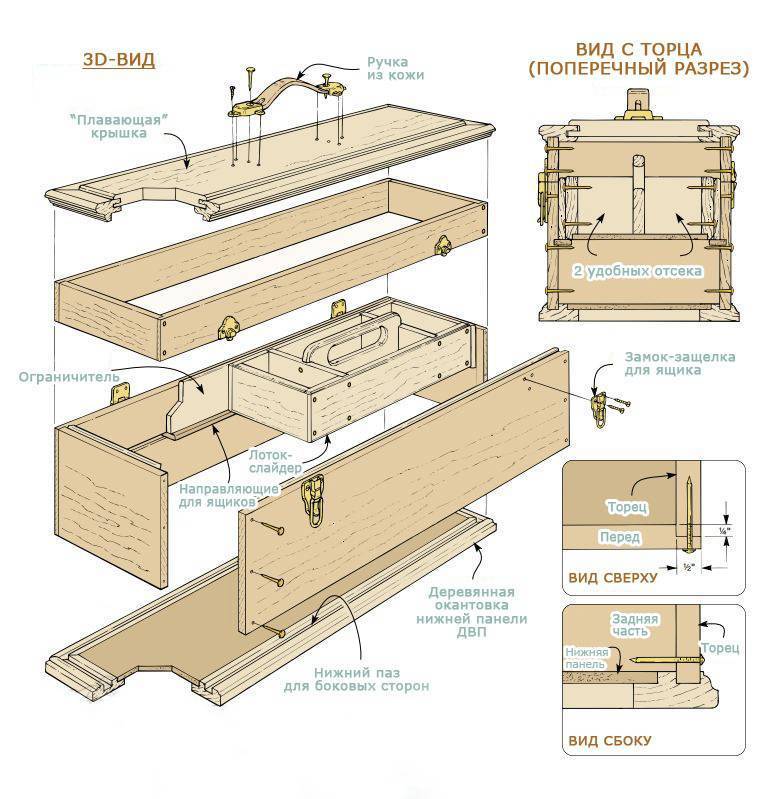

Ящик для хранения инструментов с крышкой

Чуть более сложный, но и более практичный вариант, часто называется «ящиком плотника» (Carpenter’s Toolbox). От отличается массивностью стенок и днища, наличием откидной крышки с ручкой для переноски и съемного отделения для мелочей.

Ниже приведена раскладка деталей и порядок их сборки

Важной особенностью данной модели является сборка на саморезы (шурупы), что заметно упрощает работу для неопытного столяра (плотника). В отличие от системы шип-паз, такая сборка не требует обязательной и точной выборки пазов на боковых кромках деталей. Для изготовления инструментального ящика своими руками потребуется:

Для изготовления инструментального ящика своими руками потребуется:

• качественная древесина или фанера с толщиной не менее 8 мм для стенок и 12 мм для дна. Площадь листового материала или размеры деталей показаны на раскладке деталей;
• шурупы или гвозди для сборки, фурнитура для крышки (рояльные или мебельные петли подходящего размера, держатели для кожаной ручки, замочки), тонкие шурупы или гвозди для крепления фурнитуры, кожаная полоса для ручки или готовая ручка;
• шуруповерт или отвертка для закручивания шурупов (либо молоток для забивания гвоздей), электролобзик или ручная пила для раскроя деталей, инструмент для фрезерования пазов под сборку.

Дополнительно необходим инструмент для разметки и измерений.

Выпиленные детали обрабатываются по торцам для удаления заусенцев и шероховатостей и собираются согласно инструкции:

выполняется сборка составного днища и крышки

Важно правильно выполнить пазы и обеспечить четкое совпадение геометрии деталей; собирается контейнер для мелочей; на боковые стенки крепятся упоры и уплотнительные накладки для вставки контейнера; соединяется дно с боковыми стенками; производится сборка крышки (верхняя деталь и четыре боковых); на крышку и одну из боковых стенок монтируются петли и замочки (разметка по месту); крепится ручка крышки (это можно сделать на стадии ее сборки); проверяется работоспособность конструкции, закрывание крышки и замков.. Обработка деталей влагозащитной или защитно-декоративной пропиткой либо покрытием осуществляется после окончательной сборки или до установки фурнитуры (в зависимости от типа покрытия). Пропитки желательно наносить до сборки, лак и краску – после, но до монтажа фурнитуры

Пропитки желательно наносить до сборки, лак и краску – после, но до монтажа фурнитуры

Обработка деталей влагозащитной или защитно-декоративной пропиткой либо покрытием осуществляется после окончательной сборки или до установки фурнитуры (в зависимости от типа покрытия). Пропитки желательно наносить до сборки, лак и краску – после, но до монтажа фурнитуры.

При правильно подобранной породе дерева и фурнитере, качественной работе, такой переносной ящик для инструментом смотрится очень эффектно и солидно, не уступая промышленным изделиям.

Изготовление и сборка корпуса

Как сделать корпус: деталировка и размеры (открыть чертеж в большом размере)

1. Из фанеры толщиной 20 мм по размерам указанным в чертеже вырезают боковые стенки (А), крышку (В) и днище (В). Для изготовления корпуса можно использовать и другой материал, но именно 20-миллиметровая фанера гарантирует оптимальную прочность столярных соединений «в четверть», которые используются в этом проекте.

1. На внутренней стороне боковин (A) делают разметку и сверлят несквозные отверстия (диаметр 6 мм; глубина 10 мм) для штифтов, поддерживающих полки.
2. На боковинах (A) вверху и внизу фрезеруют пазы (четверти) шириной 20 мм и глубиной 10 мм.
3. На боковых стенках (А), верхней крышке (В) и днище (В) выбирают паз-канавку, в котором будет фиксироваться задняя стенка шкафа. Ширина паза 6 мм, глубина 10 мм, удаленность от заднего края каждой детали 20 мм.
4. Из листа перфорированного оргалита или фанеры толщиной 6 мм вырезают заднюю стенку ящика (С) — квадрат со сторонами 800 мм.
5. Проверив строгую перпендикулярность всех стыков и точность подгонки соединений, приступают к сборке корпуса — соединению деталей А, В и С. Стяжку проводят шурупами через предварительно просверленные отверстия, которые предотвратят растрескивание фанеры.
6. По указанным в схеме размерам вырезают полку (D), и при помощи шурупов фиксируют ее на высоте 140 мм.
7. По размерам из чертежа вырезают полки (Н). Они располагаются на вставных штифтах и являются съемными. Количество и конфигурацию полок выбирают на свое усмотрение в зависимости от того, что будет храниться в ящике.

Ящик из реек

Шаг 1. Первым делом нужно напилить заготовки для создания ящика. Потребуются бруски выбранной длины, рейки толщиной 1 см. Бруски нужно распилить по длине так, чтобы профиль у них был треугольный.

Нарезаются заготовки

Процесс создания заготовок

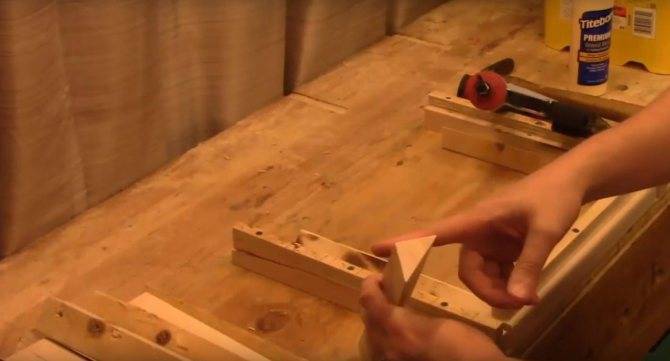

Брусок имеет треугольное сечение

Шаг 2. Далее нужно взять бруски, уложить их друг на друга (по 2 бруска с каждой стороны) и начать делать стенки. На ровную поверхность бруска требуется нанести клей по дереву и разложить рейки так, чтобы они упирались на ровную боковую поверхность брусков. Рейки располагаются на определенном расстоянии друг от друга, чтобы получились зазоры.

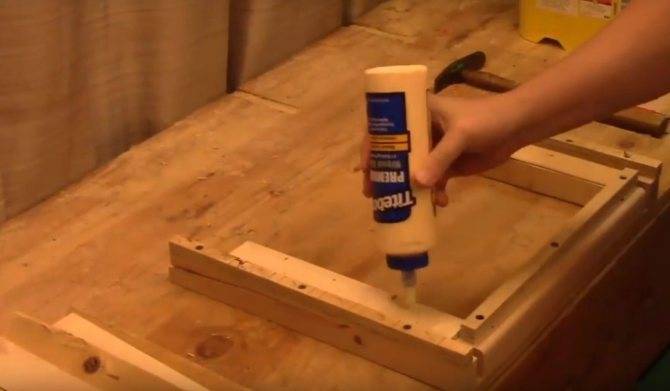

Нанесение клея

Рейки располагаются параллельно

Шаг 3. Затем рейки дополнительно нужно закрепить на угловых брусках при помощи гвоздей или саморезов. Таким образом изготавливаются две боковых стенки ящика.

Дополнительное крепление реек

Готовая боковая стенка

Шаг 4. Далее подготовленные стенки нужно расположить в специальном шаблоне (или же просто правильно держать их) и по такому же принципу, как в шагах 2 и 3, прикрепить к боковым сторонам свободных сторон брусков очередные рейки. Таким образом, получится создать и две другие боковые стенки.

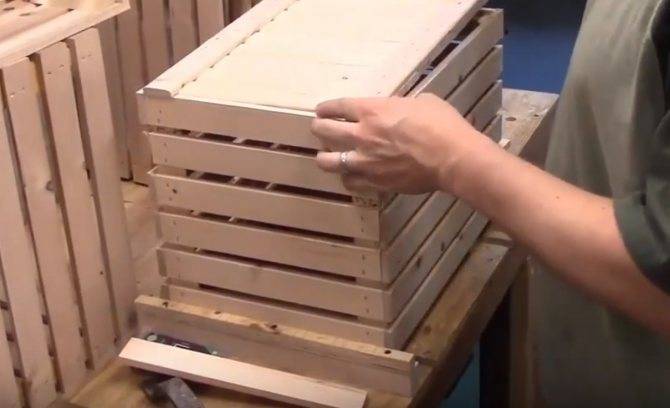

Крепятся очередные рейки

Все боковые стенки готовы

Шаг 5. Затем делается дно. Нужно уложить две рейки (длиной, равной длине ящика) параллельно друг другу, а на них зафиксировать другие рейки, но уже без зазоров, чтобы дно получилось сплошным.

Изготовление дна ящика

Дно получается сплошным

Шаг 6. Остается только закрепить дно на нижней стороне ящика, и он готов. При необходимости все детали конструкции можно отшлифовать еще до начала сборки ящика. Покрывать лаком или краской изделие лучше уже после сборки.

Крепится дно ящика

Так выглядит готовый ящик

Как сделать ящик для инструментов своими руками

Если хозяин принял решение изготовить короб для своего инвентаря самостоятельно, в первую очередь, ему необходимо определиться с размерами, и выбрать конструкцию бокса.

Для этого нужно осмотреть весь свой инструментарий, замерив самые габаритные элементы и учитывая мелочевку (болтики, гаечки, шайбы и прочее). По этим параметрам и вычисляются размеры самого контейнера и внутренних отсеков.

Конструкция ящиков для инструментов

Говоря о конструкции боксов, имеют ввиду не их форму, а способ открывания и наличие дополнительных секций. Стандартными считаются такие конструкции:

• Кейс – переносной ящик прямоугольной формы с ручкой. Как правило, кейсы разделены на множество отделов, имеют съемные перегородки, позволяющие самостоятельно разделять пространство внутри ящика. Масса и габариты таких кейсов обычно небольшие.
• Контейнер – более крупный ящик для множества инструментов. Как правило, он имеет форму трапеции с прямоугольным днищем. Внутри этого ящика так же есть перегородки, а могут быть и отдельные короба меньшего размера (складываются по типу матрешки). Секции такого контейнера могут выдвигаться наверх и в стороны, образуя целый «трельяж» с инструментами и крепежом. Большие ящики для инструментов такого типа могут оснащаться колесами, что очень удобно и практично.
• Мультибоксы располагаются вертикально и ящики в них выдвигаются по направляющим, как в обычном комоде.

Своими руками проще всего будет изготовить кейс для инструментов, ведь в этой конструкции нет сложных механизмов и шарниров, с помощью которых выезжают дополнительные секции.

Важно! Хотя и контейнер с ящиками, складывающимися в несколько этажей, вполне реально соорудить своими руками. Для этого каждую пару «этажей» следует скрепить металлическими скобами, обеспечивая элементам подвижность (как на рисунке ниже)

Воплощение идеи в жизнь

Если говорить о материале для самостоятельного изготовления ящика, то, конечно, проще всего работать с деревом. Для первого опыта лучше выбрать недорогую древесину – для бокса вполне подойдет струганная доска хвойных пород.

Весь процесс изготовления ящика для инструментов состоит из нескольких этапов:

1. Составляют чертеж будущего бокса. Для этого используют обычный ватман и линейку или профессиональную программу типа «Автокад».
2. Полученный чертеж переносят на древесину с помощью простого карандаша или маркера.
3. Вырезают детали по контуру, используя электролобзик или пилу.
4. Обрабатывают дерево антисептическими средствами или морилками, чтобы предотвратить его гниение и сделать «несъедобным» для насекомых и грызунов.
5. Собирается коробка. Теперь все детали нужно соединить в единую конструкцию, согласно чертежу. Для этого лучше всего использовать столярный клей, который наносят на торцы деталей и прижимают их друг к другу на несколько секунд.
6. Лучше дополнительно зафиксировать элементы ящика саморезами, следя за тем, чтобы дерево не треснуло при ввинчивании крепежа.
7. Устанавливают крышку, используя обычные петли или другое приспособление, соответствующее типу открывания ящика.
8. Крышку оснащают ручкой для переноса и транспортировки бокса с инструментами.
9. Внутри короб размечают на секторы, учитывая схему и чертеж. Вырезают из доски дополнительные перегородки и крепят их на место с помощью клея и саморезов.
10. Стенки, дно и крышку ящика шлифуют несколькими видами шлифовальной бумаги, затем окрашивают или покрывают несколькими слоями лака.

Ящик готов к использованию, осталось лишь заполнить все его отсеки соответствующими инструментами и крепежом.
