Разновидности используемых абразивов
В конце XIX века американец Бенджамин Чу Тилгман обратил внимание на стекла после бури. Они полностью очищались порывами ветра с песком от грязи и блестели как новые
Он изобрел первый пескоструйный аппарат, в котором использовали чистый песок с пустыни и моря
Твердые ребристые крупинки эффективно удаляли всю грязь
Он изобрел первый пескоструйный аппарат, в котором использовали чистый песок с пустыни и моря. Твердые ребристые крупинки эффективно удаляли всю грязь.
Со временем было обнаружено отрицательное влияние пыли легкие. На рабочих одели защитные костюмы. Опробовали и стали применять другие материалы. В современных пескоструйных аппаратах используется:
- стальная дробь;
- корундовый порошок;
- стеклянные шарики;
- кварцевый песок;
- синтетические абразивы.
Песок является самым дешевым абразивным материалом и продолжает использоваться, при наличии средств защиты. Технология изготовления стальной и чугунной дроби простая и одновременно опасная. Расплавленный металл выливают в воду. В результате кипения образуются кусочки металла с мелкими фракциями.
Справка! В некоторых странах запрещено применять песок для абразивной обработки деталей. Используют более безопасные материалы.

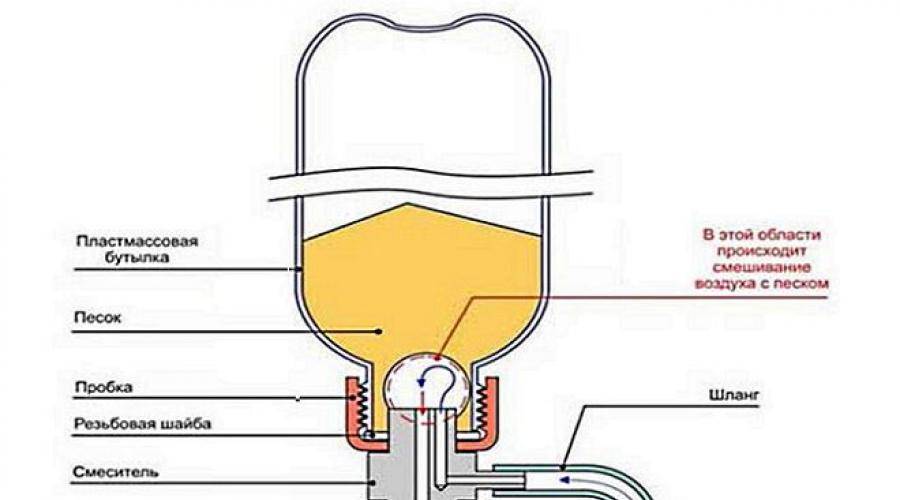

Пескоструй из продувочного пистолета и бутылки
Самый популярный алгоритм изготовления пескоструйного аппарата предлагает использовать в паре с бутылкой продувочный пистолет. Для нагнетания давления также понадобится взять маломощный компрессор.
Подготовка бутылки
Как и в предыдущем случае, пластиковую бутылку необходимо переделать в резервуар для абразива. Алгоритм следующий:
- С горловины сосуда срезают кольцо и зажимают бутылку в тисках.
- В самой жесткой части емкости на месте бывшей пластиковой полоски просверливают сквозное отверстие.
- Продевают сопло продувочного пистолета в подготовленные дырки, чтобы убедиться, что размеры соблюдены правильно.
Подбирать диаметр сверла необходимо в соответствии с шириной наконечника. Он не должен свободно скользить в дырках.
Альтернативный вариант предлагает просверлить дырки непосредственно в жесткой крышке бутылки
Обработка продувочного пистолета
Продувочный пистолет прекрасно подходит для распыления абразива и требует минимальной доработки. Необходимо:
- Зажать наконечник в небольших тисках.
- При помощи напильника или шлифовальной машины пропилить отверстие около 1 см в длину.
В проделанную дырку после сборки конструкции будет поступать абразивная смесь.
Отверстие в сопле пистолета проделывают ближе к месту соединения наконечника и инструмента
Сборка пескоструя
После доработки продувочного пистолета и бутылки остается только собрать пескоструйное приспособление воедино:
- Засыпать в емкость абразив.
- Закрутить крышку, если она снята.
- Вставить сопло пистолета в отверстия бутылки и заделать негерметичные места горячим клеем.
Дальше продувочный аппарат подключают к компрессору и запускают устройство в работу. Бутылка в процессе использования пескоструйного агрегата должна находиться сверху пистолета, чтобы абразив под собственной массой мог опускаться вниз и поступать в сопло.
При работе с домашним пескоструем из бутылки нужно использовать максимально мелкий песок
Конструктивные особенности
Конструкция воздушного (пневматического) пистолета, предназначенного для выполнения пескоструйной обработки, включает в себя следующие основные элементы:
- сопло, через отверстие которого на обрабатываемую поверхность подается абразивный материал;
- наконечник на сопло, который может быть изготовлен из стали или керамики;
- рукоятка с курком, обеспечивающая удобство манипулирования устройством;
- штуцеры, при помощи которых к пистолету подключаются шланги для подачи сжатого воздуха и абразивной смеси.
Самодельный пистолет в разобранном виде
Эффективность применения пескоструйного пистолета во многом зависит от качества используемого сопла. Такой важный элемент конструкции данного устройства можно изготовить самостоятельно, но в этом случае будет сложно добиться требуемого качества исполнения. Именно поэтому для пескоструйного пистолета лучше приобретать серийные сопла (а некоторые их модели даже могут быть оснащены рукояткой и спусковым крючком).
Самодельное или серийное сопло, если оно приобретается как отдельный элемент конструкции, необходимо поместить в корпус с удобной рукояткой и штуцерами для подключения шлангов. Те, кто хочет изготовить пескоструйную насадку с минимальными финансовыми затратами, могут найти в сети видео, демонстрирующее, как для этих целей можно использовать обычную пластиковую бутылку, стандартные фитинги и тройники.
Сопла для пистолета из старых свечей зажигания
Если говорить о конструкции пневматического пескоструйного аппарата в целом, его обязательными элементами являются:
- компрессор, который обеспечивает требуемое давление воздушного потока;
- пистолет, оснащенный соплом, стальным или керамическим наконечником, а также спусковым крючком;
- шланг, по которому из компрессора в систему аппарата подается сжатый воздух;
- шланг, по которому из специальной емкости всасывается абразивный материал;
- всасывающий клапан или заборный патрубок.
Влагоотделитель решает проблему конденсата в воздухе: без него песок быстро налипает внутри сопла и забивает проход
В том случае, если вы собираетесь изготовить устройство для пескоструйной обработки напорного типа, вам следует дополнить его конструкцию специальной емкостью, из которой песок или другой абразивный материал будет подаваться под напором. В качестве простейшего варианта такой емкости можно использовать металлическую бочку, у которой срезано дно и вместо него установлен металлический конус с выходным отверстием. Чтобы абразивный материал из такой бочки подавался под требуемым напором, ее необходимо расположить на некоторой высоте.
Во многих случаях насадку для выполнения пескоструйной обработки лучше использовать не на открытом пространстве, а в специальных камерах, что позволяет не только повысить эффективность работы, но и значительно снизить расход абразивного материала. Такую камеру, которая представляет собой ящик, сваренный из металлических листов, при желании и наличии соответствующего опыта можно изготовить самостоятельно.
Самодельная пескоструйная камера
В специальных камерах, как правило, обрабатывают небольшие детали. В конструкции камеры для пескоструйной обработки, если вы соберетесь изготавливать ее самостоятельно, необходимо предусмотреть следующие элементы:
- смотровое окно со стеклом, через которое можно будет контролировать процесс обработки;
- освещение внутреннего пространства камеры;
- два отверстия в передней части камеры с закрепленными в них перчатками, в которые будут вставляться руки оператора;
- решетка в нижней части камеры и желоб под ней, по которому в специальную емкость будет ссыпаться отработанный абразивный материал.
Схема работы пескоструйной камеры с циклоном
Желательно оснастить такую камеру системой вентиляции, которая будет обеспечивать удаление пыли, образующейся в процессе работы.
Подробнее познакомиться с различными вариантами изготовления камер для пескоструйной обработки можно по многочисленным видео в интернете.
Что собой представляет пескоструйный аппарат: из каких элементов состоит
Пескоструй – это аппарат, подающий под большим давлением струи песка, которые очищают и полируют поверхности. Использование прибора позволяет не только качественно, но и быстро избавиться от загрязнений или, например, матировать стекло.
Пескоструйный аппарат состоит из компрессора, ресивера, емкости, пистолета и соединительных шлангов
Особенно пригодится прибор для небольших автомастерских, для хозяев, которые любят придавать старым вещам новый вид, а также просто для владельцев частных домов, где постоянно требуется наводить порядок. Наиболее удобным для работы считается пескоструйный пистолет с рециркуляцией, позволяющий использовать абразив повторно.
Как сделать пескоструй своими руками? Существует несколько способов. Для этого применяются 2 основные конструкционные схемы, главное отличие которых – механизм подачи абразивного песка в выходной такт. Несмотря на это, оба варианта требуют наличия практически одинаковых деталей для создания значимых узлов. Итак, в целом пескоструи состоят из таких элементов:
- компрессор – основная деталь, нагнетающая воздух;
- ресивер – элемент, который чаще всего изготавливается на основе газового баллона;
- емкость небольшого объема – выполняется из огнетушителя или фреонового баллона, именно сюда помещается пескоструйный песок;
- пистолет, через который и будет осуществляться подача абразива;
- соединительные шланги.

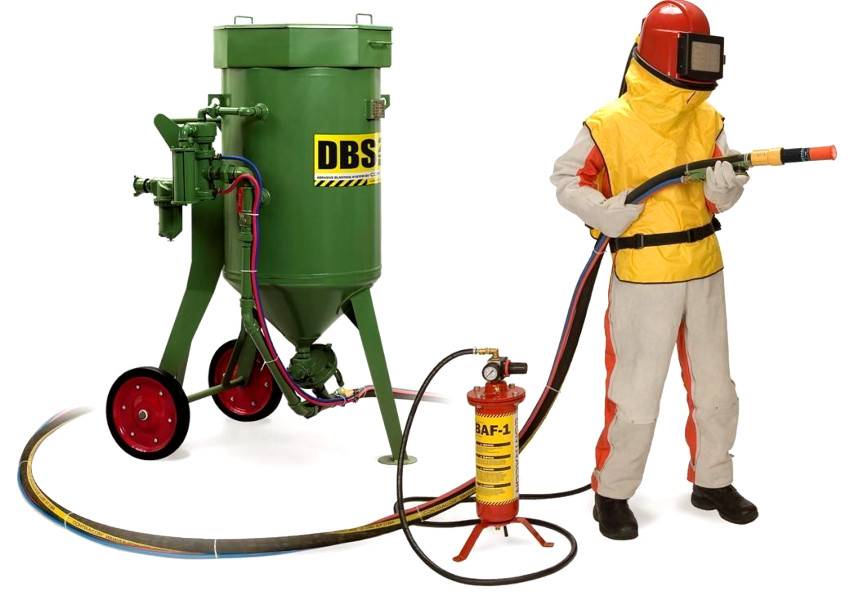

Пескоструй промышленного типа состоит из таких же компонентов как и бытовой
Все специалисты, изготавливающие самодельные пескоструйные аппараты, акцентируют внимание на том, что если хочется, чтобы прибор работал дольше, то требуется оборудовать его влагоотделителем. Если речь идет о поршневом компрессоре, деталь следует установить на входном такте подачи воздуха в систему фильтрации масла
Какие инструменты и материалы потребуются
Набор материалов и инструментов для пескоструйного аппарата зависит от того, из каких подручных средств предстоит делать приспособление. Чтобы сконструировать агрегат на основе продувочного пистолета, понадобится подготовить:
- пластиковую бутылку на 1-1,5 л;
- компрессор, рассчитанный на давление около 5 бар;
- продувочный пистолет;
- армированный шланг;
- клеевой пистолет;
- дрель;
- напильник;
- острый нож;
- маркер для разметки.
Если делать пескоструйный аппарат предстоит на базе компрессора и обычного распылителя, список инструментов и материалов будет немного другим. Потребуется взять:
- клеевой пистолет;
- пластиковую бутылку 0,5 л;
- компрессор с небольшими показателями мощности;
- дрель;
- недорогой распылитель;
- тефлоновую ленту;
- напильник;
- муфту для перехода с наружной на внутреннюю резьбу;
- нож.
Во всех случаях при создании домашнего аппарата для снятия коррозии необходимо также заранее подготовить абразивный материал. Для самодельных устройств применяют обычно песок.

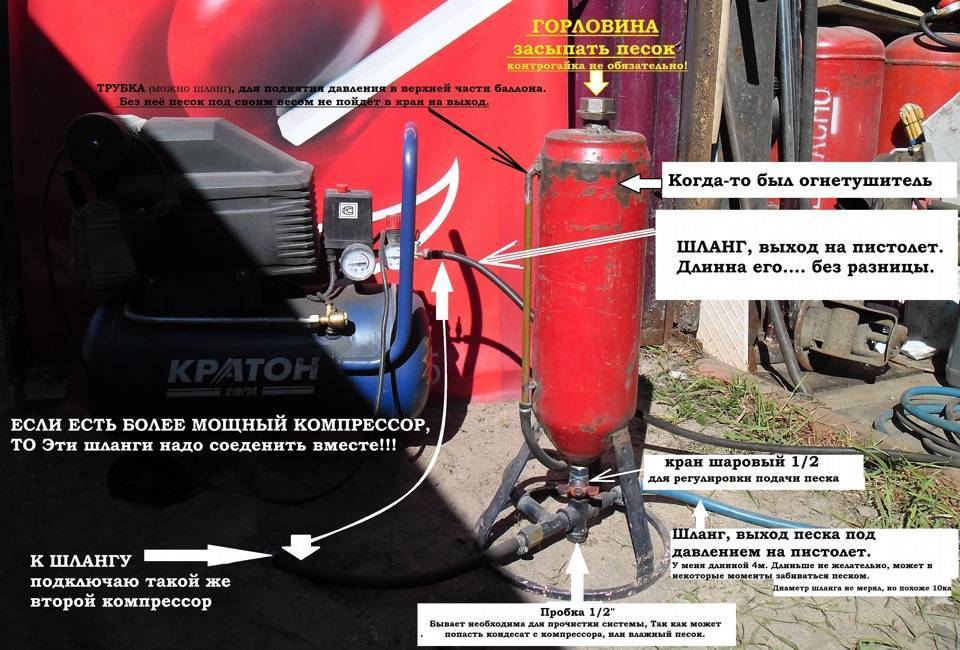

Как сделать пескоструй из огнетушителя своими руками
Изготовить пескоструйный аппарат своими руками из огнетушителя пошагово можно по простой инструкции. Баллон для работы лучше брать повместительнее, поскольку приспособление в таком случае получится мощнее.
Доработка огнетушителя
Прежде всего, при сборке пескоструйного аппарата необходимо слегка переделать его основную часть — огнетушитель. Резервуар для абразива из баллона изготавливают следующим образом:
- Открывают клапан огнетушителя и выпускают содержимое.
- Выкручивают кран и высыпают остатки порошка, чтобы полностью освободить резервуар.
- Промывают корпус изнутри, чтобы песок впоследствии не смешивался с лишними фракциями.
- Высушивают баллон и закручивают в горловину патрубок с резьбой.
- При помощи шагового сверла проделывают отверстие в днище.
- Устанавливают еще один патрубок с резьбой при помощи сварочного аппарата.
Диаметр соединительных элементов необходимо подбирать в соответствии с размерами шлангов высокого давления.
При приваривании патрубков в днище и в верхней части необходимо внимательно следить за герметичностью
Изготовление магистрали
После усовершенствования баллона необходимо подготовить так называемую магистраль, соединяющую резервуар с абразивом и устройство для нагнетания воздуха. Алгоритм следующий:
- При помощи болгарки отрезают кусок металлической трубы, по которой будет проходить поток воздуха от компрессора.
- Монтируют магистраль к огнетушителю сбоку, закрепляя ее с двух концов фитингами и тройниками.
- В нижней части резервуара устанавливают шаровой кран для регулировки количества песка, попадающего в основную трубу.
- На входном участке монтируют манометр, позволяющий контролировать напор воздуха.
Рядом с прибором измерения давления при желании можно установить также фильтр и маслоотделитель. Эти элементы помогут устранить из абразивной смеси лишние примеси.
Места соединений при сборке магистрали герметизируют и надежно закрепляют
Изготовление сопла
Большое внимание при сборке домашнего пескоструйного агрегата из огнетушителя необходимо уделить соплу. Оно должно быть качественным и износостойким, поскольку ему предстоит постоянно контактировать с абразивом, подаваемым под напором
Сопло собирают следующим образом:
- Старую свечу зажигания из автомобиля закрепляют в тисках.
- Раскаляют элемент до красного свечения, а затем плоскогубцами вытаскивают внутренний стержень.
- Оставшийся керамический наконечник вставляют в старый водопроводный кран.
- С обратной стороны устанавливают на металлической детали штуцер для соединения со шлангом.
Керамическая свеча зажигания подходит для изготовления сопла лучше всего — она отличается высокой прочностью, и ее легко переделать для нужных целей.
При желании керамическое сопло можно приобрести в готовом виде в магазине
Проверка пескоструйного аппарата в работе
На данном этапе самодельный пескоструй из небольшого огнетушителя можно считать полностью готовым. Его остается проверить в действии по следующему алгоритму:
- Подготовленный песок тщательно просеивают, чтобы добиться максимально мелкой фракции.
- Заглушку в крестовине в верхней части огнетушителя выкручивают и засыпают абразив в резервуар.
- Включают в работу компрессор и пробным путем устанавливают давление.
- При помощи шарового крана в нижней части резервуара регулируют поступление абразива к выходному соплу.
Пескоструйный аппарат, собранный с соблюдением инструкций, должен быстро и качественно очищать от краски и ржавчины металлические и бетонные поверхности.
Обычно для успешной очистки поверхностей при помощи пескоструя хватает давления 3-8 бар

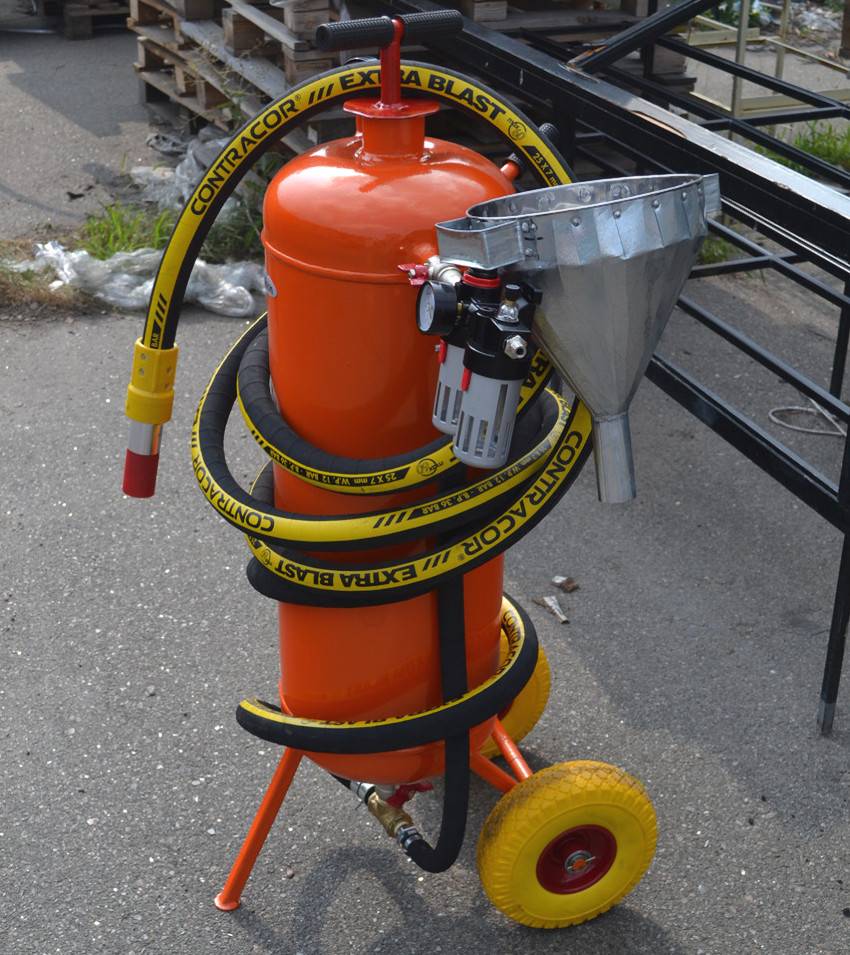

Пескоструй своими руками из огнетушителя: краткая инструкция
При использовании баллона для огнетушителя получается практически такой же прибор, как в случае с газовым баллоном, только более компактного размера. Минусом подобной конструкции является небольшая емкость для песка, которую потребуется постоянно наполнять. Значительными преимуществами считаются компактные размеры и удобная транспортировка приспособления.
Как и в конструкции из газового баллона, потребуется в днище огнетушителя проделать отверстие для засыпки песка. Потом к выполненному отверстию прикрепляется резьбовой фитинг. Для придания устойчивости конструкции рекомендуют приварить к баллону металлические ножки. Этот прием также поможет обеспечить подключение шланга снизу.
Для создания полноценной конструкции потребуется приобрести комплект фитингов и кран. В целом готовая установка будет выглядеть таким образом:
- на выходе из баллона от огнетушителя устанавливается кран;
- с левой стороны выполняется выход, куда будет подключаться компрессор;
- справа подготавливается выход для рукава пескоструя.
Также для создания пескоструйки из огнетушителя потребуется приобрести комплект фитингов и кран
Затем необходимо подключить к аппарату компрессор, а также установить купленный или изготовленный своими руками пистолет для пескоструя. Полученный небольшой прибор считается идеальным вариантом для выполнения мелких работ.
Комплектующие для самодельной пескоструйной установки
Перед тем как собирать такое устройство, важно подготовить все комплектующие. Большая часть инструментов и расходных материалов обычно есть в каждой мастерской, но некоторые элементы понадобится купить в строительном магазине. Начинать создание пескоструйной установки следует с установки ёмкости, в ней будет находиться абразивное вещество
Удобно использовать в качестве резервуара отработанный баллон для хранения газа. Он изготавливается из прочного, высококачественного металла, рассчитанного на большие нагрузки. Баллон герметичный, соответственно, в него сложно вносить абразивное вещество. Для облегчения процесса сверху вваривается небольшой кусок трубы. В неё засыпают материал, через горловину он попадает внутрь
Начинать создание пескоструйной установки следует с установки ёмкости, в ней будет находиться абразивное вещество. Удобно использовать в качестве резервуара отработанный баллон для хранения газа. Он изготавливается из прочного, высококачественного металла, рассчитанного на большие нагрузки. Баллон герметичный, соответственно, в него сложно вносить абразивное вещество. Для облегчения процесса сверху вваривается небольшой кусок трубы. В неё засыпают материал, через горловину он попадает внутрь.
Отработанный баллон для хранения газа
Наибольшее влияние на качество пескоструя оказывает правильный выбор компрессора. Основная проблема – дороговизна такой установки. Заводские варианты с достаточной мощностью обойдутся дорого, снижая эффект экономии. Альтернативный вариант – сделать своими руками из недорогих комплектующих.
Собрать устройство в домашних условиях можно с помощью компрессорных головок, устанавливаемых на пневмопривод ЗИЛа или МАЗа. Мощности установки с указанными комплектующими будет достаточно для обработки любых автомобильных запчастей. Головки обязательно комплектуются ресивером. Для сокращения расходов его изготавливают из баллона для хранения сжиженного газа. Дополнительно потребуется электрический мотор с приводом и рама для крепления всех элементов.
Перед тем как самому сделать пескоструйный аппарат, следует подготовить:
краны шарового типа. Они надёжны и долговечны, для уверенности в качестве рекомендуется покупать изделия известных производителей; шланг из резины с армированной вставкой от Ø14 мм
Важно покупать прочный вариант, который способен выдержать повышенное давление и влияние абразива; шланг для подачи газа. По нему будет поступать воздух в сжатом состоянии. В месте его установки мелкие крупицы отсутствуют, следовательно, диаметр меньше – от 10 мм; штуцеры для фиксации шлангов с другими компонентами системы
Пригодятся и цанговые зажимы; ФУМ-лента – она будет использована для создания целостного соединения всей конструкции установки, особенно участков, работающих под давлением
В месте его установки мелкие крупицы отсутствуют, следовательно, диаметр меньше – от 10 мм; штуцеры для фиксации шлангов с другими компонентами системы. Пригодятся и цанговые зажимы; ФУМ-лента – она будет использована для создания целостного соединения всей конструкции установки, особенно участков, работающих под давлением.
Фум лента 0.2ммх19ммх15м Sigma
Подобная пескоструйка своими руками без компрессора обойдётся около $35. Экономия существенная, позволяет сохранить большую часть стоимости нового аппарата. Теперь следует переходить к созданию самодельной пескоструйки.
Как сделать своими руками
Как сделать самодельный автомобиль
При наличии всех исходных комплектующих и выборе правильной схемы сборки самостоятельно изготовленный пескоструйный аппарат практически не будет уступать фабричным образцам по своим возможностям.
Для изготовления пескоструйного аппарата своими руками потребуются следующие детали и материалы:
- газовый или фреоновый баллон (в качестве емкости для песка);
- компрессор;
- шаровые краны;
- отрезок водопроводной трубы (диаметром 2 дюйма) с резьбовой заглушкой на одном конце;
- 15-миллиметровые стальные тройники;
- армированный шланг;
- форсунка;
- резиновые шланги для подачи воздуха;
- штуцера;
- средство герметизации резьбовых соединений (например, фум-лента).
В первую очередь нужно освободить баллон от остатков газа, после чего выкрутить из него вентиль.
Совет! Чтобы исключить возможность пожара или взрыва, нужно выкачать из баллона воздух с остатками газа с помощью компрессора.
В подготовленном баллоне высверливаются два отверстия: 12-миллиметровое в донной части – для подачи абразивной смеси из баллона, второе, двухдюймовое – на месте снятого вентиля. К верхнему отверстию приваривается отрезок водопроводной трубы для загрузки абразивного вещества в пескоструйный аппарат. В середине трубы сверлится отверстие, к нему приваривается труба в 15 мм, на свободном конце которой нарезается резьба и монтируется шаровой кран и тройник. К нижнему отверстию приваривается тройник для соединения баллона с компрессором и распылителем.
Баллон оснащается ножками или упорами, которые обеспечат устойчивость в процессе работы, также возможен вариант изготовления единой рамы с колесами для баллона и компрессора, чтобы обеспечить мобильность готового устройства.
Компрессор для пескоструйного аппарата может быть как покупным, так и изготовленным кустарно из подходящих комплектующих, например, из пневматического привода грузового автомобиля, электродвигателя и ресивера. Главное, чтобы нагнетатель имел мощность не менее 3 КВт и подавал воздух с производительностью около 500 литров в минуту.
Еще одним узлом будущего пескоструйного аппарата, к которому предъявляются высокие требования, является распылитель. Форсунка отвечает за конфигурацию абразивной струи, которая обеспечит наилучшее удаление посторонних веществ с поверхности очищаемой детали. Серийно изготавливаемые инжекторы выполнены из стали, покрытой слоем карбида вольфрама или бора, что гарантирует высокую износостойкость. Если возможность приобрести готовую форсунку для пескоструйного аппарата отсутствует, можно выточить ее на токарном станке или сделать самостоятельно из автомобильной свечи зажигания.
Примечание! Под воздействием абразивного потока самодельные пескоструйные форсунки быстро приходят в негодность, поэтому при интенсивном использовании аппарата заранее обеспечьте запас сменных форсунок.
Далее, основные части пескоструйного аппарата соединяются между собой: резиновый шланг от компрессора прикручивается к свободному концу верхнего тройника. Верхний тройник соединяется воздушной магистралью с нижним. К последнему свободному отверстию нижнего тройника прикручивается один конец металлизированного рукава, с другого конца рукава устанавливается форсунка для распыления абразивной смеси. В процессе сборки резьбовые соединения уплотняются фум-лентой.
Подробную информацию об устройстве самодельной пескоструйной установки из газового баллона можно посмотреть на следующем видео:
После пробного запуска для проверки надежности конструкции и герметичности соединений самодельный пескоструйный аппарат готов к использованию.
- Яндекс Навигатор для Андроида: где скачать, как установить и пользоваться
- Как подобрать песок для пескоструйного аппарата
- Цены на оборудование для шиномонтажа
- Сколько нужно вложить, чтобы открыть шиномонтаж
Из чего можно сделать своими руками пескоструйный аппарат
Наиболее простым считается изготовление агрегатов из газовых баллонов и огнетушителей. В домашних условиях лучшей основы не придумать. Сейчас вкратце рассмотрим алгоритм действий, которые нужно выполнить.
Пескоструй из газового баллона своими руками: пошаговая инструкция
Вариаций агрегатов, созданных своими руками из различных подручных материалов десятки и сотни. Пескоструй тоже можно сделать из потерявших актуальность приборов и деталей.
| Иллюстрация | Описание действия |
|---|---|
 | Начнём с того, что проделаем отверстие по центру в дне газового баллона. Для этого по кругу рассверливаем тонким сверлом, после чего выламываем круг плоскогубцами. |
 | Для того чтобы отверстие выглядело аккуратнее, расшорошиваем его при помощи дрели со специальной насадкой, хотя это и необязательно. Видно рваных краёв всё равно не будет. |

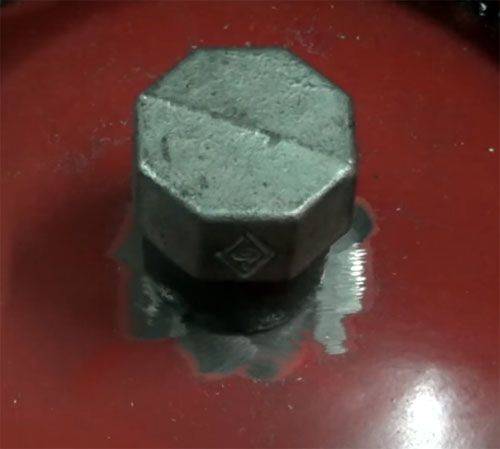

 | Привариваем заглушку с винтовой пробкой – через неё будет засыпаться в ёмкость песок. |

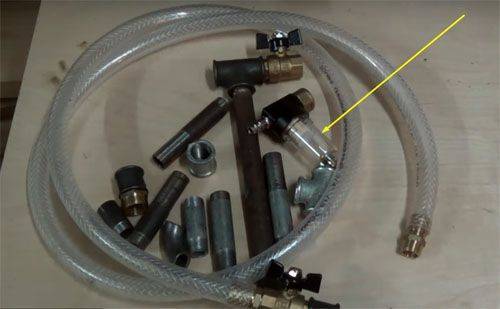

 | Приготовив все сгоны, фитинги краны и шланги, можно приступать к работе. Обязательно наличие осушителя! Дело в том, что при работе компрессора образуется конденсат, который, выходя со сжатым воздухом, намочит песок, а мокрый абразив просто забьёт сопло. |

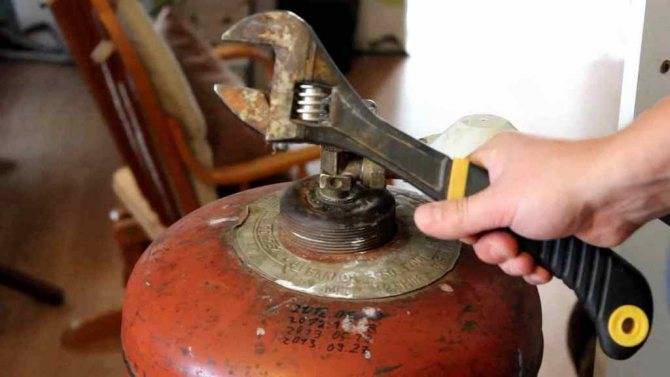

 | Пытаемся вывернуть вентиль газового баллона. Это редко получается без сложностей. В некоторых случаях его приходится срезать, высверливать оставшееся внутри и поправлять резьбу. |
 | После того как вентиль удалён, в отверстие вворачивается сгон на ½ дюйма. Не стоит обращать внимания, что резьба на баллоне конусная. |
 | Все резьбовые соединения проматываем паклей. Как альтернативу можно использовать ФУМ-ленту, однако, старая добрая пакля надёжнее. |
 | Если не планируется много работы, в качестве сопла можно использовать наконечник от дешёвого термопистолета, который продаётся в магазинах FixPrise. |
 | Вот так выглядит наш пескоструйный аппарат напорного типа. Конечно, внешний вид может отличаться, но суть от этого не меняется. |
 | Таким аппаратом можно не только обрабатывать металл, но и матировать стекло, что мы и попробовали сделать на примере простой бутылки. |
Сложно ли сделать пескоструй своими руками из огнетушителя
Если разобраться подробно с нашей пошаговой инструкцией, то изготовить пескоструйный агрегат из огнетушителя труда не составит. Здесь всё делается точно также. Единственным отличием будет размер резервуара для песка.
Вот такой аккуратный пескоструйный аппарат получается из огнетушителя
Как сделать сопло пескоструйное своими руками: советы редакции HomeMyHome.ru
Оптимальным вариантом будет изготовление керамического сопла для пескоструя из отработавших свой век автомобильных свечей зажигания. Для этого нужно вывернуть центральную часть, после чего со стороны гайки обрезать свечу болгаркой. Делать это следует аккуратно, чтобы не повредить керамику. После проделанной работы керамический стакан легко снимается. Конечно, такое сопло проработает не более 2−3 часов, однако, вся прелесть здесь в том, что это не будет ничего стоить – старых свечей зажигания можно найти сколько угодно. Если же приобретать сопло, то лучше всего покупать изделие из карбида бора. Оно прослужит от 750 до 1000 часов беспрерывной работы. Чугунного сопла хватит на 6−8 часов, а изделия из карбида вольфрама − примерно на 300 часов.
Именно эта керамическая часть свечи зажигания и нужна, чтобы сделать сопло
Изготовление пескоструйного пистолета своими руками: насколько это сложно
Изготовление пистолета для пескоструйного аппарата− дело совершенно несложное. Для этого потребуется лишь пневмопистолет, при помощи которого продувают труднодоступные места и пластиковая бутылка. Предлагаем нашему уважаемому читателю просмотреть короткий видеоролик, в котором подробно объяснятся процесс изготовления пескоструйного пистолета для компрессора.
Пистолет для пескоструя, сделанный своими руками
Как сделать пескоструй своими руками: видеоуроки по изготовлению различных агрегатов
Часто закоксовываются свечи зажигания? Тогда неплохим выходом будет сконструировать и изготовить своими руками пескоструй для очистки свечей зажигания. Как он выглядит и каким образом используется, можно узнать из видео.
А из следующего видео можно понять, как устроен пескоструйный аппарат с водой. Довольно интересное решение, которое не потребует от вас больших затрат, если под рукой есть мини-мойка типа «Кеёрхер».
Ну а если решено сделать пескоструйную камеру, редакция HomeMyHome.ru представляет вашему вниманию несколько самоделок, сделанных по чертежам.
Основные части аппарата
Стандартный пескоструйный агрегат состоит из следующих компонентов.
- Компрессор, подающий воздух под большим давлением.
- Герметичная ёмкость для песка. Можно использовать газовый баллон или пластиковую бутылку. Бутылка прослужит очень мало, а потому использовать её надо только в том случае, если есть необходимость одноразовой обработки. Если же нужен аппарат на постоянной основе, то потребуется газовый баллон.
- Воздуховод.
- Шланг армированный.
- Абразивная фракция.
- Редуктор.
- Пистолет, который будет распылять абразив.
Конструкция пистолета состоит из ещё нескольких деталей:
- сопло;
- смеситель;
- рычаги подачи воздуха и абразива.
Лучше всего будет приобрести компрессор уже готовым, поскольку своими руками такой прибор сделать очень затруднительно, ведь он должен обеспечивать подачу частиц со скоростью 500 литров в минуту. А ещё стоит отметить то, что двигатель подачи воздуха должен обладать автоматизированным режимом переохлаждения.
Сопло является очень важной частью приспособления. Изготавливать нужно его из очень прочного материала. Подойдёт карбид вольфрама или бора
Если использовать керамику или чугун, то такое приспособление будет недолговечным, поскольку выйдет из строя уже после нескольких часов работы. Но в том случае, если необходимо произвести одноразовую обработку, можно использовать и более дешёвые детали, например, керамику
Подойдёт карбид вольфрама или бора. Если использовать керамику или чугун, то такое приспособление будет недолговечным, поскольку выйдет из строя уже после нескольких часов работы. Но в том случае, если необходимо произвести одноразовую обработку, можно использовать и более дешёвые детали, например, керамику.
В качестве абразивного материала можно использовать обычный песок, который предварительно хорошо просеивается через сито. Песок выбирается в зависимости от результата, который должен быть достигнут. Фракция может быть от 0,5 до 3 мм. Лучше не использовать речной песок. Желательно выбирать породу, которая находится в карьерах.
А также очень часто используют в домашних условиях обычную пищевую соду. Она сможет отлично отшлифовать и очистить поверхность. Но если есть необходимость обработки больших поверхностей, то использовать соду весьма затратно в финансовом плане, поскольку понадобится очень большое её количество.
Стоит отметить, что, если необходимо обработать деликатную и тонкую поверхность, то тогда лучше всего использовать готовую смесь.
Заключение
Пескоструйные установки многофункциональны, поэтому с их помощью можно не только очищать поверхности, но и гравировать стекло. Вся поверхность для этого оклеивается самоклеющейся пленкой. Далее предстоит нарисовать рисунок, который после вырезается. Изображение обрабатывается пескоструйным аппаратом, а после выполнения работ необходимо снять пленку. Изображение получается ярким и четким, кроме того, мастер сможет регулировать глубину гравировки, нанося песок несколько раз.
Пескоструйная установка самостоятельного изготовления может стать незаменимым помощником в быту, ведь с ее помощью вы сможете очищать металл перед окрашиванием, обезжиривать его, как и детали, которые должны будут на следующем этапе подвергнуться отделке.
Пескоструйный аппарат — незаменимая вещь в гараже. С помощью него удобно убирать старую краску, ржавчину и другие виды загрязнений. С помощью пескоструя можно быстро и качественно очистить самые труднодоступные места. Еще таким устройством можно делать гравировку на стекле и других материалах.
В качестве основы для самоделки автор использовал небольшой компрессор. Пожалуй, это самая дорогая часть самоделки, которая обойдется порядка 3500 рублей. Что касается песка, то прибор отлично работает на самом обычном строительном песке, который перед заправкой нужно просеять через мелкое сито. Если нет желания возиться с песком, то можно купить уже готовый, специально для этих целей.
Само собой все работы проводятся либо в специальном помещении, либо на открытом воздухе. Также нужно позаботиться о средствах защиты. Нужно защитить систему дыхания от попадания пыли, также понадобятся защитные очки или маска, чтобы песок не попадал в глаза. При работе не должно быть открытых участков кожи, так как отбивающиеся песчинки могут впиться в коду или оставить ранку.
На фото можно увидеть, как выглядит самоделка. Как можно заметить, в качестве заправляющей емкости была использована обычная бутылка. А похожа самоделка на краскопульт.
Материалы и инструменты для самоделки: — небольшой компрессор:— пластиковая бутылка объемом 1.5-2 литра;— водопроводный шаровой кран;— токарный станок;— керамическое сопло (применяется в зуботехнических пескоструйных машинах);— воздушный шланг, гаечные ключи и другие элементы.
В самоделке есть такой элемент как вкладыш. Это своего рода инжектор с коническими отверстиями, в точке их схождения давление воздуха падает, благодаря этому воздух из бутылки вместе с песком устремляется к этому месту. Расход песка регулируется при помощи крана.
Еще следует обратить внимание на смеситель, к нему с помощью резьбовой шайбы прикручивается пробка от бутылки. Автор пробовал сделать такую пробку из стали, но не вышло, в итоге нужно будет время от времени менять износившиеся детали. Шаг третий
Работа пескоструйного аппаратаОсобенность этого устройства в том, что с помощью него можно делать гравировку по стеклу. Для этого стекло сперва нужно заклеить самоклеющейся пленкой. Далее нужно будет вырезать рисунок, в прочем его можно вырезать на пленке еще до приклеивания. Ну а затем обработать стекло с помощью пескоструя. Что же в итоге получилось, можно увидеть на фото
Шаг третий. Работа пескоструйного аппаратаОсобенность этого устройства в том, что с помощью него можно делать гравировку по стеклу. Для этого стекло сперва нужно заклеить самоклеющейся пленкой. Далее нужно будет вырезать рисунок, в прочем его можно вырезать на пленке еще до приклеивания. Ну а затем обработать стекло с помощью пескоструя. Что же в итоге получилось, можно увидеть на фото.
Еще с помощью такой самоделки удобно делать в стекле отверстия, они получаются очень ровными. Для этого в металлической пластине нужно просверлить отверстие, а затем приложить пластину к стеклу и по всей поверхности отверстия обработать песком. В зависимости от толщины стекла на проделывание отверстия уходит порядка 3-4 минут и одна бутылка песка. Можно также делать отверстия не только круглой формы, а, например, квадратной.
Единственным недостатком самоделки можно считать то, что в бутылку нужно часто насыпать воздух, но ведь самоделка и не предназначена для работ в промышленных масштабах. Еще нужно время от времени менять износившиеся элементы. Кстати песок, который заправляется в устройство, можно использовать вторично, но, само собой, его нужно будет просеять.
