Снимаем показание с моделей нового образца
Но вот при наличии современного электросчетчика (Меркурий 200, 201, 230, 234 или Нева, а также счетчиков с параметрами день-ночь) могут возникнуть определенные трудности со снятием показаний.
Современные счетчики электроэнергии (Нева, Меркурий 200, 201, 230, 234, счетчики с параметрами день-ночь) представляют собой приборы, оснащенные жидкокристаллическими экранами (электронными дисплеями). Здесь уже нет крутящегося механического диска и циферблата.
Некоторые аппараты могут на электронном дисплее содержат, кроме общего расхода потребленной электроэнергии, расход за конкретный период времени (день, ночь). Все эти новшества позволяют сделать процесс снятия показания более удобным, быстрым и эффективным, а также оплачивать по конкретному тарифу расход электроэнергии в определенные часы суток (день, ночь).
Это полностью автоматизированные изделия, которые обладают следующими положительными моментами:
- небольшие габариты;
- более эффективная работа;
- длительный период службы;
- более четкие данные;
- возможность минимально понизить оплату потребленного электричества за счет разности тарифов в дневные и ночные часы.
Но к минусам таких приборов следует отнести высокую стоимость по сравнению со счетчиками старого образца.
Современные модели этой измерительной аппаратуры для подсчета электроэнергии бывают следующих видов:
Кроме этого такие приборы могут быть однотарифными, двухтарифными, трехтарифными и многотарифными. При этом принцип подсчета как для старых моделей счетчиков сохраняется только для однотарифных приборов
Обратите внимание, что Меркурий (200, 201, 230, 234) и другие виды приборов могут быть представлены различными моделями. Но помните, что чем больше у электронного счетчика будет возможностей, тем дороже он обойдется
Для того, чтобы снять показания с современного электросчетчика (Нева, Меркурий 200, 201, 230, 234 и т.д.), необходимо проделать следующие манипуляции:
- вначале следует нажать на кнопку «ввод». Иногда это необходимо сделать несколько раз, чтобы отыскать подходящий параметр;
- при наличии однотарифного электросчетчика следует выписать данные значения Т1, для двухтарифных моделей – Т1 и Т2, а для трехтарифных приборов – Т1, Т2 и Т3;
- после этого из полученных значений (для каждого параметра) следует отнять показания за предыдущий месяц.
После этого, как и в ситуации со старыми моделями электросчетчиков, имеются два способа оплаты:
- передача показаний в обслуживающую организацию;
- самостоятельный подсчет суммы путем умножения полученных данных на стоимость одного киловатта в зависимости от существующего тарифного плана (например, при наличии возможности снимать показания за ночь и день). При этом стоит помнить, что каждый показатель многотарифного прибора следует умножать только на свой тариф. Он указывается в квитанции.
Вышеприведенный алгоритм поможет снять показания с таких приборов, как Меркурий (200, 201, 230, 234), Энергомера, Нева, Каскад, Микрон и Лейне Электро и т.д..
Обратите внимание, что современные электросчетчики обладают возможностью учитывать различные показатели. Например, Меркурий 200 является четырехтарифным приборов, который проводит свои измерения в 8-ми временных зонах, а также для 8-ми типов дней
Конечно, не всегда нужна такая детализация, поэтому перед выбором современного электрического счетчика для учета расхода электричества стоит опираться не только на возможности самого прибора, но и на существующий тарифный план, а также особенности вашего потребления данной коммунальной услуги.
На сегодняшний день чаще всего встречаются одноставочные и двухставочные модели. Для первых учет потребленной электроэнергии происходит за общий объем расходов путем умножения цифр на установленную стоимость одного киловатта. Вторые приборы ведут раздельный учет расхода потребленной электроэнергии для разного времени суток (день, ночь). При этом каждый период имеет свой тариф, на который и умножаются данный параметр за конкретный временной промежуток.
Как видим, снятие показаний с современных электрических приборов не сильно отличается от старых образцов. Здесь всего лишь нужно нажать на специальную кнопку и правильно записать цифры при многотарифных изделиях.
Алгоритм снятия данных с различных видов счетчиков (старых и новых моделей) не сложен. Здесь главное правильно сделать математические расчеты, особенно при учете прибором нескольких показаний, и внести их в квитанцию.
Технические характеристики и разновидности устройств
Производители выпускают различные варианты двухтарифных счётчиков, обладающие разным набором дополнительных функций, разной ценовой категории. Но все приборы объединяет общая задача: разделение учёта электричества на временные отрезки и отображение полученных показаний на экране.
Более современные модели имеют возможность синхронизации с компьютером с помощью модема. На ПК выводится нужная информация, а в определённый день месяца предоставляются показания расхода электроэнергии, которые затем передаются в энергетическую компанию.
Некоторые устройства оснащены картами памяти для сохранения информации о расходе электричества помесячно. Данная функция удобна в случае возникновения разногласий с управляющей компанией по вопросам потребления энергии.
«Меркурий 200» двухтарифный
Счётчик пользуется популярностью среди пользователей, судя по количеству продаж. Производитель выпускает как однотарифные приборы учёта с обозначением 200.00, так и многотарифные. Двухтарифный «Меркурий» обозначается 200.02.
- В зависимости от модификации, устройство выпускается на 220 и 380 В.
- Величина тока варьируется в средних пределах 5-60 А.
Устройство «Меркурий 200» обладает самодиагностикой: неполадки в работе автоматически высвечиваются на экране. Счётчик способен хранить предыдущие показания, которыми можно воспользоваться в случае необходимости (например, при неполадках с энергетической компанией). Принадлежит к 1 классу точности. Прибор электронно опломбирован и обладает повышенным уровнем защищённости от воровства электричества.
При наличии определённых знаний и умений опломбировать и перепрограммировать устройство можно самостоятельно на основе специального ПО. Монтаж производится на DIN-рейку. Гарантия на модель составляет три года. Срок эксплуатации счётчика «Меркурий 200» составляет не меньше 30 лет.
Чтобы снять показания с прибора «Меркурий 200», необходимо несколько раз нажать «Ввод» и ждать появление цифр. Устройство по очереди показывает время, дату в формате «час, месяц, год», после этого выводятся дневной и ночной тарифы. После всех тарифов высвечивается суммарное значение. Смена цифр производится автоматически циклом в 5-10 секунд. Цикл устанавливается предварительно вручную.
СОЭ-55 двухтарифный
Технические характеристики прибора:
- параметр рабочего тока составляет 50-60 А;
- присутствует УЗО — устройство защитного отключения, моментально отключающее цепи при утечке тока;
- класс точности — 1;
- срок эксплуатации — более 30 лет;
- срок гарантии составляет 3,5 года.
Счётчики производятся в четырёх разновидностях корпусов. Максимальный вес устройства составляет 0,6 кг.
«Энергомера СЕ-102»
Прибор обладает картой памяти, сохраняющей информацию о показаниях энергии до 13 месяцев. «Энергомера» выводит на дисплей множество полезной информации, связанной с актуальным тарифом, мощностью, напряжением, величиной тока.
Преимущества такого аппарата учёта электричества:
- цена — 700-1000 рублей;
- высокая точность показаний;
- гарантия от ставропольского производителя — 5 лет;
- экономия электричества.
Устройство интегрирует со многими программами, поэтому «Энергомера СЕ-102» в приоритете у проверяющих организаций.
Поверку прибора следует проводить каждые 16 лет. Энергомера обладает первым классом точности. Монтаж устройства учёта электроэнергии проводится на DIN-рейку.
Защитная система достигается благодаря электронной опломбировке. Данные со счётчика поступают с помощью беспроводного модема. Перепрограммирование возможно с помощью инфракрасного порта.
Двухтарифный счётчик электроэнергии доступен любому гражданину. Существует множество разных устройств, ориентированных на разные финансовые возможности людей. Затраты на покупку прибора окупятся экономией электрической энергии. Такая экономия значительно отразится на семейном бюджете. Установка аппарата значительно поможет работе электрических подстанций.
Поделиться в соц. сетях:
Любой источник энергии для обеспечения комфортных условий в квартирах и частных домах требует грамотного расхода. Для этого устанавливают всевозможные элекиросчетчики, чтобы оплата услуг энергоснабжения была разумной и в рамках предполагаемого бюджета. Многие люди, установив современные счетчики электроэнергии, столкнулись с трудностями при взятии показаний. В этой статье мы поговорим о том, что собой представляет двухтарифный счетчик электроэнергии, как снять показания правильно с такого прибора.
Устройство и принцип работы
На практике применяются различные трехфазные счетчики электроэнергии, отличающиеся принципом действия:
- Индукционные – представляют собой набор обмоток тока и напряжения для каждого из фазных проводников, которые приводят в движение алюминиевый диск, вращающийся от воздействия электромагнитных полей.
- Электронные – осуществляют измерение и подсчет данных без использования подвижных элементов. Основой реализации электронных трехфазных электросчетчиков является система преобразования аналогового сигнала в цифровой.
- Гибридные – представляют собой переходной этап от индукционных моделей с механическими вращающимися частями к электронным.
Каждый тип счетчика обладает своими конструктивными особенностями, поэтому в качестве примера рассмотрим обобщенную модель электронного трехфазного прибора учета, как наиболее перспективного.
Рис. 1. Устройство трехфазного счетчика электроэнергии
Конструктивно такой счетчик электроэнергии состоит из:
- Датчиков тока и напряжения, которые предназначены для измерения электрических величин в электрической цепи.
- Электронного преобразователя – осуществляет вычисление мощности и по всем фазным потребителям. Может быть представлен несколькими отдельными модулями.
- Микроконтроллера – предназначен для приема счетных импульсов и преобразования сигнала в другие виды.
- Дисплея – предназначен для отображения величины мощности и других параметров электрической цепи.
- Блок памяти – присутствует в электронных моделях, позволяет хранить и извлекать нужную информацию о расходах электроэнергии.
- Блок зажимов – может разделяться на силовые и слаботочные. Первые из них предназначены для включения в трехфазную линию, а вторые для передачи данных по линиям связи.
Принцип действия трехфазного счетчика электроэнергии заключается в измерении силы тока и разности потенциалов для каждого из фазных проводников посредством датчиков тока и напряжения. Затем и ток, и напряжения по каждому фазному выводу проходит этап перемножения в электронном блоке, у индукционных счетчиков электроэнергии эта процедура осуществлялась посредством воздействия полей обмоток на алюминиевый диск. От электронного блока за вычисленную единицу мощности формируется счетный импульс и передается на микроконтроллер. В зависимости от количества поданных импульсов микроконтроллер вычисляет количество потребленных киловатт-часов.
Микроконтроллер представляет собой логическую единицу трехфазного счетчика электрической энергии. Он подает команду на дисплей о смене данных по мере транзита мощности через датчики. Вместе с тем микроконтроллер трехфазного электросчетчика может извлекать из блока памяти информацию об израсходованной мощности за определенный период или в определенном тарифе, что особенно актуально для многотарифных счетчиков электроэнергии. Также микроконтроллер может транслировать информацию по каналам связи через систему АСКУЭ на удаленный диспетчерский пункт.
https://youtube.com/watch?v=OhYBdhziKL8
Правила снятия показаний с электронных счетчиков электроэнергии
Устройства данного типа комплектуются электронным табло, содержащим актуальную для пользователя информацию. Здесь можно найти не только текущие показания расхода электроэнергии, но и информацию, касающуюся даты и времени работы устройства. У большинства моделей эти данные с заданной периодичностью сменяют друг друга на табло. У многозоновых моделей показания отображаются в соответствующей зоне.
Чтобы снять показания, достаточно дождаться, пока на электронном счетчике электроэнергии появится соответствующая информация. Также можно несколько раз нажать на соответствующую кнопку «ввод», пока на табло не отобразиться соответствующая информация, которую следует записать на специально подготовленный листок.
Снимать показания с электронных приборов надо по всем правилам
Как снять показания со счетчика Меркурий 200
Производитель предлагает устройства двух типов: одно- и многотарифные. Первые маркируются как 200.00. У многотарифных в маркировке после точки не два нуля, а определенное цифровое значение: 01, 02 либо 03. Отдельные модели поставляются с пультом управления и могут иметь на табло различное количество зон.
На табло устройства Меркурий 200 поочередно отображаются:
- время;
- дата;
- тарификация по зонам, с указанием дополнительных тарифов. Маркировка отображается в верхнем левом углу. Тарифы выводятся по очереди, что позволяет записать показания потребленной электроэнергии. Значения, располагающиеся после запятой, следует отбрасывать.
Смена данных осуществляется через 5÷10 секунд. Если этого времени недостаточно, можно выполнить переключение тарифов при помощи кнопки «Ввод».
На дисплее счетчика «Меркурий 200» отображается вся необходимая информация
Как снять показания счетчика электроэнергии Меркурий 230
Модель является трехфазной. Расчет показаний осуществляется сразу по нескольким тарифам. На табло прибора можно увидеть данные, относящиеся к конкретному тарифу.
Давайте рассмотрим, как снять показания счетчика электроэнергии Меркурий 230
Следует обратить внимание на зонирование тарифов:
- Т1 – пиковая зона;
- Т2 – ночной период;
- Т3 – полупиковая зона;
- Т4 – льготный период.
Показания счетчика за свет снимают в следующей последовательности:
| Фото | Описание операций |
| Кнопка «ВВОД» на передней панели позволяет произвести переключение выводимой информации. | |
| Тариф Т1, соответствующий пиковой зоне. Значимыми являются цифры до запятой. | |
| После нажатия на кнопку «ВВОД» отображаются показания, соответствующие тарифу Т2. | |
| Еще одно нажатие позволит увидеть показания для третьего тарифа. | |
| Последующее нажатие отобразит данные для Т4. | |
| Если оплата производится не по дифференцированному тарифу, следует нажать кнопку еще раз, чтобы увидеть суммарное значение. |
Как снять показания счетчика электроэнергии Энергомера
Производитель предлагает прибор в различных модификациях. Можно выбрать одно- и многотарифный счетчик. Последние более популярны.Количество кнопок на передней панели счетчика зависит от его конструктивных особенностей. Как правило, их 2 либо 3. Данные отражаются по тарифным зонам.
Для просмотра цифровых значений следует нажимать на кнопку «ПРСМ». Если еще остались вопросы о том, как считать показания счетчика электроэнергии, стоит внимательно прочитать инструкцию, прилагаемую к прибору учета.
«Энергомера» – прибор, имеющий различные модификации
Как снять показания со счетчика Микрон
Многотарифный прибор, оснащенный кнопкой ввода. Для вывода необходимых показаний на нее последовательно нажимают, чтобы на табло появились актуальные значения. Напротив маркировки тарифа, например, Т1 и значения, которое следует учитывать при расчете (R+), появятся «галочки». Это сделано для того, чтобы абонент точно знал,какие показания счетчика электроэнергии нужно передавать. Отняв от текущего значения показания за предыдущий месяц, можно будет узнать расход по тарифу Т1. Для перехода на показания, соответствующие следующей зоне, следует нажать на кнопку ввода, после чего «галочка» с Т1 переместиться на Т2.
«Микрон» – многотарифный прибор учета
Как снять показания со счетчика Saiman
Устройство отличается простотой исполнения. Счетчики Saiman не имеют специальной кнопки вводы, предназначенной для пролистывания данных. Для съема актуальных значений приходится дожидаться появления на табло прибора условного обозначения TOTAL и числовых данных. Информация отображается в следующей последовательности:
- дата;
- время;
- номер прибора;
- передаточное число (1600);
- Если счетчик однотарифный, сразу высвечивается актуальное показание, если двухтарифный – Т1 и Т2 последовательно.
Saiman – качественный прибор, имеющий простое конструктивное исполнение
Переход на многотарифные счетчики электроэнергии: тарифы и учет
Перейти на многотарифную систему может осуществить любой желающий. Это может быть бытовой пользователь или юридическое лицо. Для необходимости перехода на трехтарифную систему потребуется здраво оценить потребление электроэнергии в ночное время.
При двухзонном учете ночной тариф на 50-60% меньше по сравнению с дневным. При трехзонном учете ночная энергия может быть втрое дешевле дневной
Этапы перехода на многотарифную систему:

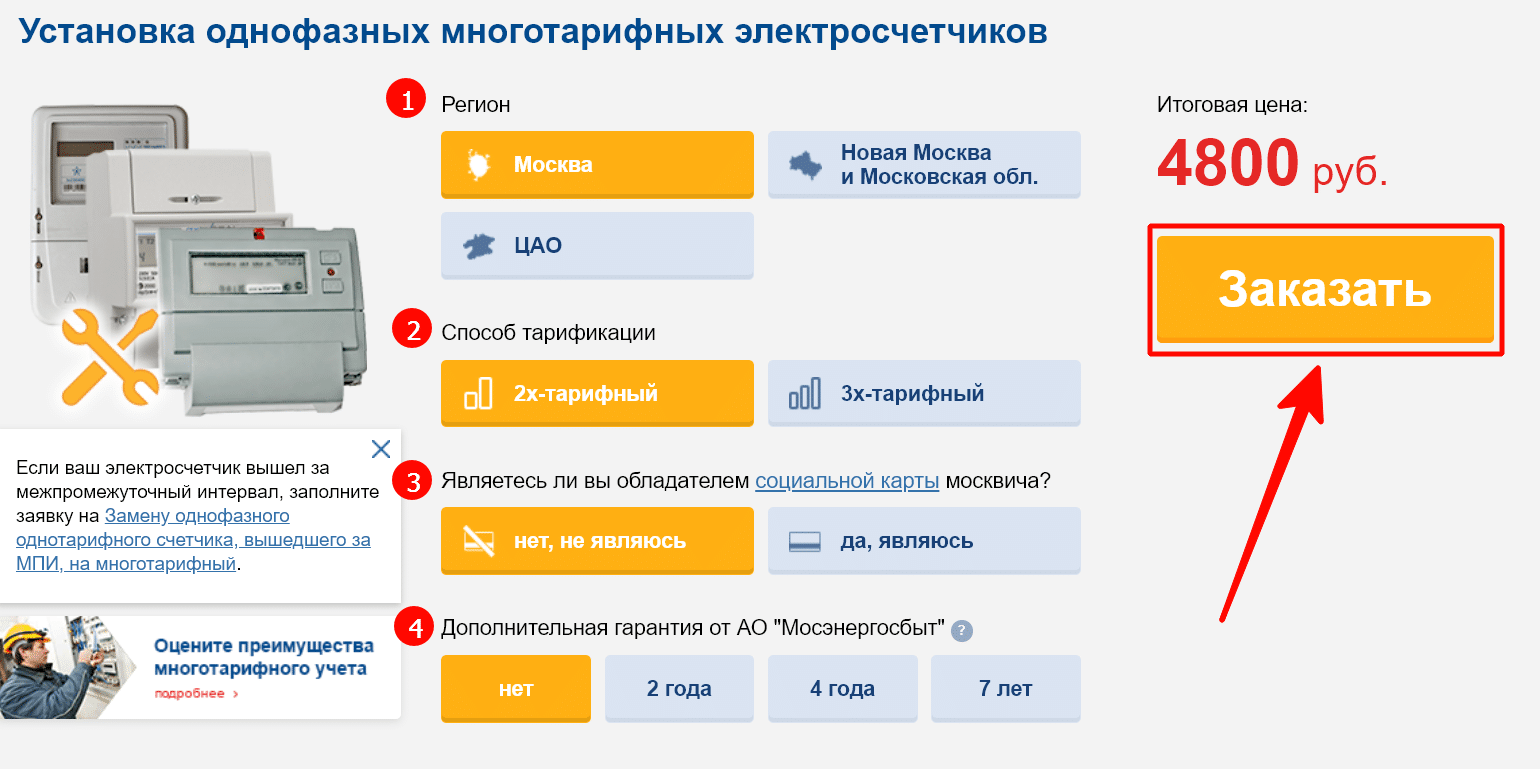

- Необходимо составить заявление и направится с ним в отделение электрической сети по месту проживания. В Москве следует обратиться в мосэнерго.
- В заявлении указываются контактный данные потребителя и необходимый вид расчета.
- На основании заявления создается договор, по которому предоставляют платные услуги по установке счетчика и параметрированию. Счетчик пользователь покупает самостоятельно.
- После оплаты услуг выполняется установка счетчика. Пользователя переводят на новый тарифный расчет.
Дальше потребуется выбрать расчетные тарифы. Можно перейти на двухтарифную систему или трехзонную. Для определения потребуется провести расчет по каждой разновидности тарифов. Потребуется перемножить тарифный коэффициент определенного времени суток на значение ставки тарифов.
Как считать по трёхтарифному счётчику электроэнергии
Чтобы получать выгоду от установки трёхзонного ПУ, необходимо учитывать тарификацию и время потребления электроэнергии. Рассмотрим, какая установлена цена в “Мосэнергосбыте” за временной интервал по трёхтарифному счётчику на 2021 год.
| Тарифы | Москва | Городское население, использующее электроплиты | Садоводческие, огороднические, дачные НО граждан | Прочие потребители |
| с 1 января 2021 по 30 июня 2019 | ||||
| Т1 (пик) | 6.57 | 5.25 | 5.47 | 6.57 |
| Т2 (ночь) | 1.95 | 1.37 | 1.95 | 1.95 |
| Т3 (полупик) | 5.47 | 4.37 | 4.54 | 5.47 |
| с 1 июля 2021 по 31 декабря 2019 | ||||
| Т1 (пик) | 6.57 | 5.58 | 4.97 | 6.57 |
| Т2 (ночь) | 2.13 | 1.5 | 2.13 | 2.13 |
| Т3 (полупик) | 5.47 | 5.58 | 4.97 | 6.57 |
Рассмотрим, как рассчитать электроэнергию по трёхтарифному счётчику. Алгоритм действий следующий:
Сперва нужно снять с электросчётчика показания Т1, Т2 и Т3, отображающиеся на дисплее прибора с интервалом примерно в 30 секунд
Обратите внимание, что берутся цифры до запятой. Возьмите показания прошлого периода или первичные данные, если прибор был установлен в прошлом месяце. Подсчитайте разницу каждого временного интервала, то есть из Т1 текущего месяца нужно вычесть Т1 предыдущего, соответственно поступив с оставшимися тарифами
Полученный результат нужно умножить на установленную в Вашем регионе ставку. Каждый показатель потреблённой за месяц энергии умножаем на тариф. На последнем этапе сложите все три цифры, чтобы получить сумму к оплате за месяц. Если у Вас имеются льготы, то они вычитаются из итогового результата
Подсчитайте разницу каждого временного интервала, то есть из Т1 текущего месяца нужно вычесть Т1 предыдущего, соответственно поступив с оставшимися тарифами. Полученный результат нужно умножить на установленную в Вашем регионе ставку. Каждый показатель потреблённой за месяц энергии умножаем на тариф. На последнем этапе сложите все три цифры, чтобы получить сумму к оплате за месяц. Если у Вас имеются льготы, то они вычитаются из итогового результата.
Например, собственник проживает в городе Москве, его поставщик — “Мосэнергосбыт”. В текущем периоде были сняты следующие показатели:
- Т1 – 9546;
- Т2 – 9426;
- Т3 – 10264.
В предыдущем месяце были поданы следующие данные:
- Т1 9413;
- Т2 9047;
- Т3 9848.
Производим расчёт потреблённой энергии:
- Т1: 9546 – 9413 = 133 (кВт);
- Т2: 9426 – 9047 = 379 (кВт);
- Т3: 10264 – 9848 = 416 (кВт).
Рассчитываем стоимость каждой суточной зоны в текущем месяце:
- Т1: 133 кВт * 6,57 р. = 873,81 р.;
- Т2: 379 кВт * 1,95 р. = 739,05 р.;
- Т3: 416 кВт * 5,47 р. = 2275,52 р.
Получаем сумму к оплате за текущий месяц:
873,81 + 739,05 + 2275,52 = 3888,38 (р.)
Из расчёта видно, что потребитель большую часть энергии использовал в полупиковое время, когда тариф ниже основного на 17%, поэтому выгода от применения трёхтарифного счётчика невысока. Если бы он большую часть мощности использовал в ночное время, то экономия была бы значительно выше.
Как передать показания электросчетчика
Наиболее распространенные способы передачи:
- Через личный кабинет на сайте энергоснабжающей организации. Его нужно открыть, например, введя номер лицевого счета и фамилию плательщика. Это удобно, поскольку в личном кабинете сохраняется история платежей и все предыдущие показатели расхода электричества.
- Через информационно-справочную службу компании, сообщив данные оператору по телефону.
- В обслуживающем отделении организации. Адрес можно узнать на сайте или в справочной службе.
- Через . Если вы оплачиваете электричество через сервисы Сбербанка, на них размещены ячейки для ввода информации по расходам. Поставщик получает данные вместе с платежом.

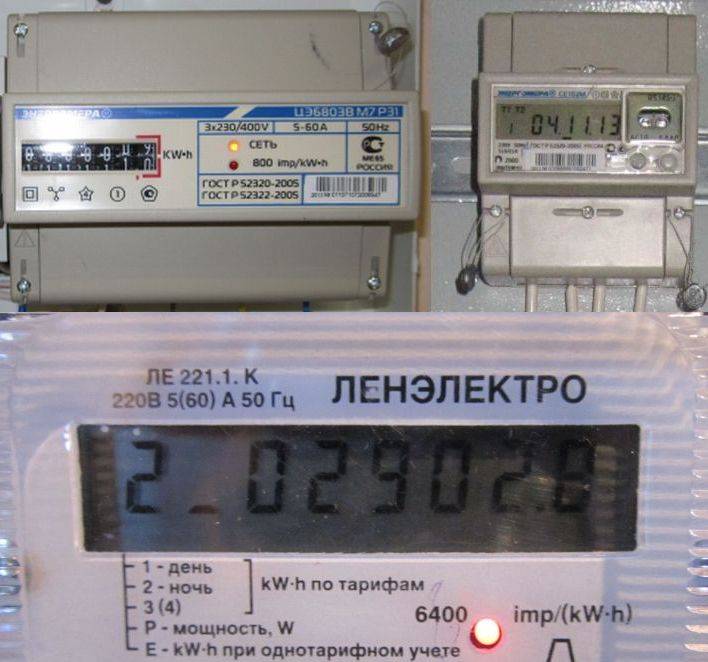

Показания электронных счетчиков электроэнергии
В электронных электросчетчиках установлено не механическое табло с «перескакивающими» цифрами, а электронное. На нем может отображаться не только цифры, отображающие сколько киловатт потрачено, но и дата, время работы счетчика, некоторые другие данные. В большинстве электронных счетчиков света эти данные сменяют друг друга через несколько секунд. Если счетчик многозоновый, последовательно отображаются показания по каждой зоне ( Т1, Т2, Т3, Т4).
Чтобы снять показания счетчика электроэнергии электронного типа можно дождаться пока появится нужная информация и списать ее. Второй вариант — нажать на кнопку «ввод». Возможно, нажимать придется не один раз — пока не появится нужная информация. Ее можно отличить по значкам, высвечивающимся на экране. Обычно это Т1, Т2, Т3, Т4 или слово TOTAL.
Например, на фото внизу, на экране в верхнем левом углу видим значок Т1 и чуть дальше цифры большего размера — 72,69. Если присмотреться, за ними стоят единицы измерения — кВт ч. Это и есть потребленная электроэнергия по первой зоне Т1 (дневной тариф).
Пример показаний электронного счетчика
После того, как высветились нужные данные, их записывают в квитанцию и далее проводит расчеты (описаны выше). Если данные просто необходимо передать в абонентскую службу, их можно записать на листочек.
Будьте внимательны! Тут тоже переписывать надо только целую часть, не учитывая знаки после запятой. Например, в данном случает (на фото выше) передавать или проводить расчеты надо только с цифрой 72 без «хвоста».
На электронном счетчике Энергомера выглядит немного по-другому
Как снять показания со счетчика Меркурий 200
Есть однотарифнные счетчики Меркурий (в спецификации они обозначаются как 200.00), и многотарифные (с цифрами после точки отличными от нулей, например Меркурий 200 01, может стоять еще 02 или 03). В них отличается количество зон, а также наличие/отсутствие пульта управления.
Независимо от модели показания снимаются одинаково. Придется просто разное количество раз нажимать на кнопку «ввод» или ждать появления большего количества цифр.
Электросчетчики Меркурий 200 поочередно показывают время, дату, потом тарифы по зонам. Сначала высвечивается время в обычном тарифе — часы, минуты, секунды показываются чуть выше. Затем через несколько секунд на экране появляется дата. Она отображается также в стандартном формате: число, месяц, год.
После этого начинается показ тарифов. В левом верхнем углу появляется название тарифа: Т1, Т2, Т3 или Т4. Их количество зависит от установленной у вас модели. Высвечиваются они все поочередно. На этом этапе их можно записывать (целую часть, без знаков после запятой).
Показания двухтарифного счетчика Меркурий 200
После всех тарифов появляется контрольная сумма всех тарифов. Далее цикл повторяется — время, дата, тарифы, суммарное значение и т.д.
Последней появляется сумма показаний всех тарифов
Цифры на экране сменяются раз в 5-10 секунд — в зависимости от настройки. Вполне можно успеть записать. Но если не успели, можно переключить на тарифы в ручном режиме. Для этого необходимо в любой момент времени нажать кнопку «ввод». На фото она под красным светодиодом. Нажимаете на кнопку (нажали/отпустили) пока не появится требуемое вас значение. Чтобы переключиться на следующее, жмем еще раз. Совсем несложно.
