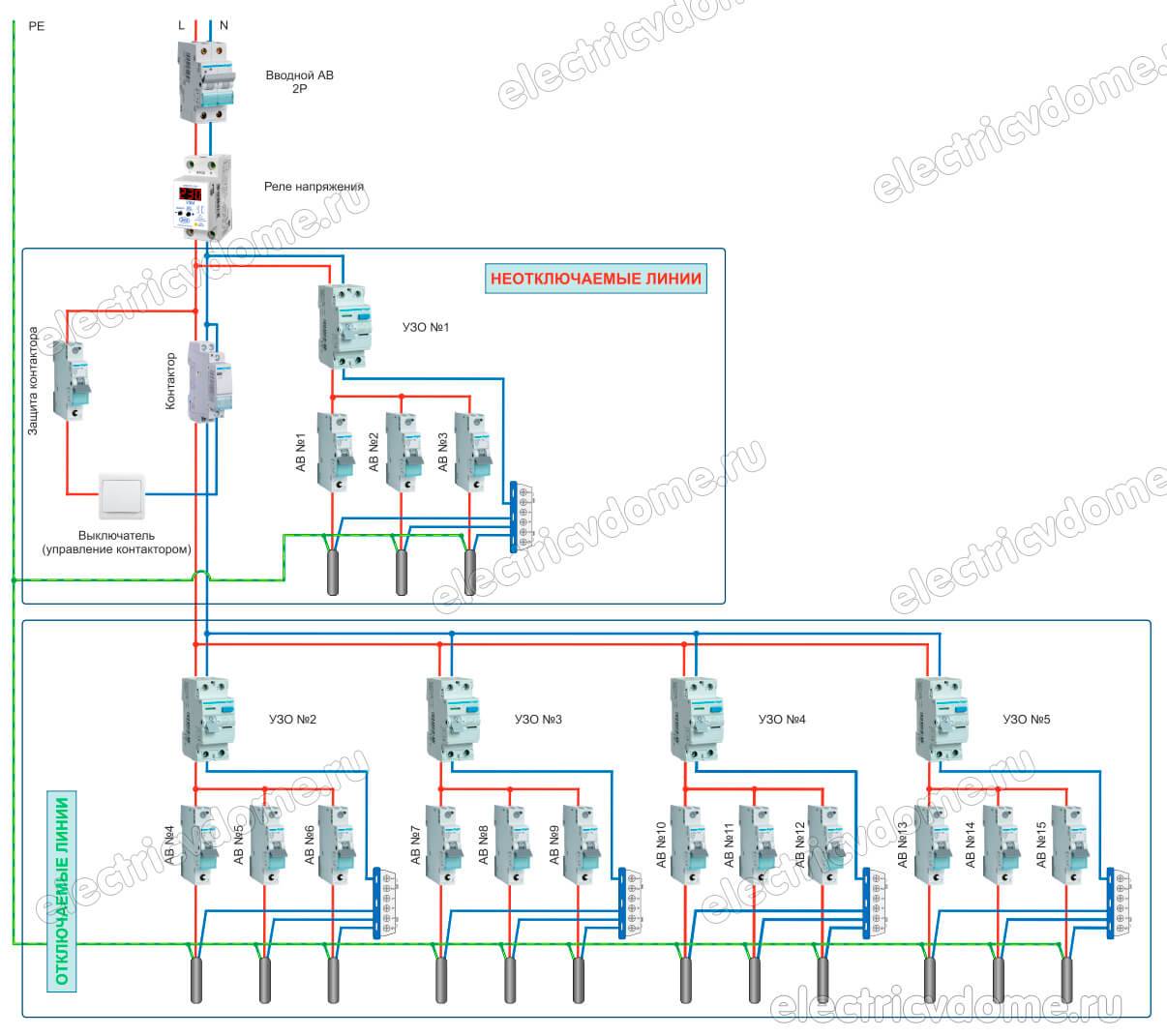

Реализация неотключаемых линий в щите с помощью контактора
Данная функция может быть реализована и другими простыми способами и среди них стоит выделить наиболее актуальный. Часто рекомендуют использовать контакторы, этот элемент в свою очередь управляется классическим выключателем, таким же который отвечает за выключение света в помещении.
Контактор монтируется в электрический щит и через его контакты подключается не приоритетная (отключаемая) нагрузка помещения. Как уже говорилось выше, нагрузка управляется посредствам самого обычного выключателя, его лучше всего установить возле выхода из дома. Принцип работы довольно прост.
Нужно щелкнуть кнопку для того чтобы цепь питания катушки контактора разомкнулась, таким образом размыкаются и его силовые контакты, и все потребители отключаются от электрической сети.
Если щелкнуть выключатель повторно, то цепь замыкается и оборудование получает питание от электрической сети и все функционирует в прежнем режиме. Как видно это тоже не очень-то сложно, и вполне можно провести работу своими силами.
Кого можно отнести к НЕотключаемым потребителям
К подобным потребителям зачастую относят холодильник или морозильную камеру, чтобы началась разморозка и продукты не испортились. Свет в коридоре нужен для того чтобы можно было одеться и обуться безо всяких проблем.
Электрокотел или газовое оборудование не отключается, чтобы поддерживать в помещении оптимальную температуру в холодное время года. Иногда вместе с котлами работают электрические насосы, система защиты от утечки воды.
Чтобы не оставить дом без охраны на определенный срок, нужно обеспечить электрической энергией сигнализацию и возможно систему видеонаблюдения.
В целом тут может быть самое разное оборудование, нужно детально все продумать. Иногда это может быть еще и серверное оборудование или автоматическая система отключения или включения освещения в темное время суток.
Особенно актуально иметь розетку на дин-рейке, так как можно обесточить весь дом, но при этом сверлить, долбить, бурить и выполнять дополнительные работы с электроинструментом.
Какие недостатки в НЕотключаемых линиях
Но помимо явного преимущества нужно ознакомиться и с имеющимися недостатками:
- 1. Если имеются электронные часы на бытовой технике то это проблема, после отключения время сбрасывается.
- 2. Система теплого пола должна быть подключена к неотключаемой группе, в противном случае придется некоторое время ходить по холодному полу. Сюда стоит отнести и змеевик, но это уже не так критично.
- 3. Как уже упоминалось, стоимость электрощита увеличивается, но незначительно.
- 4. ПК нельзя оставить в режиме ожидания или в спящем режиме, при отключении сети он выключится.
- 5. Нет возможности использования ИБП на отключаемых линиях, потому как они будут разряжаться и издавать характерный звук.
Похожие материалы на сайте:
Подбор комплектующих
Комплектацию щитка начинают с покупки вводного автомата, предназначенного для общего отключения поступления электричества в квартиру. Номинал вводного автомата зависит от общей мощности потребителей квартиры.
Согласно Постановления №129 Правительства РФ от 11.03.2011 г., стандартное подключение сетевыми организациями потребителей к электроснабжению 380 В подразумевает 15 кВт мощности. Удовлетворение большей потребности производится за дополнительную оплату.
Выбирая вводной автомат, необходимо учитывать не только потребляемую объектом мощность, но и фазность электроснабжения. В однофазных сетях до электросчетчика устанавливаются двухполюсные вводные автоматы номиналом 25, 32 или 50 А, в трёхфазных – трёхполюсные (реже – четырёх полюсные), позволяющие выключить одновременно все три фазы.
При равной нагрузке на все фазы рабочий ток вычисляют следующим способом:
Подсчитывается количество кВт, приходящееся на каждую фазу – сумма мощностей подключенных потребителей. Для сети в 380 В полученную величину умножают на 1,52, а для 220 В — на 4,55. Результат произведения и будет значением рабочего тока (А). Номинал вводного автомата должен быть больше этой величины, поэтому устройство подбирают по ближайшему сверху значению.
При неодинаковой нагрузке на фазы величину тока определяют по максимальному её значению.
Кроме номинала по рабочему току, вводные автоматы различаются также по времятоковой характеристике — параметру, определяющему режим работы каждого автоматического устройства защиты. Упрощённо этот параметр можно назвать чувствительностью.
Время-токовая характеристика срабатывания автоматического выключателя — это зависимость скорости отключения защищаемой цепи от силы протекающего через нее тока.
По время-токовой характеристике автоматы подразделяются на 6 типов – A, B, C, D, K, Z. Не вдаваясь в подробное описание всех перечисленных типов, отметим, что в квартирах применяются два из них:
- класс B – более чувствительные автоматы, для защиты цепей с лампами накаливания, обогревателями, печами;
- класс C – для линий с кондиционерами, холодильниками, бытовыми розеточными группами.
Выбрав вводный автомат, подбирают автоматические выключатели на входящие в щиток линии. Использование данных этой таблицы упростит подбор:
| Тип подключения | Однофазное и вводный автомат | 3-фазное «трейгольник» | 3-фазное «звезда» |
|---|---|---|---|
| Напряжение сети (В) | 220 | 380 | 220 |
| Автомат 1 А | 0,2 кВт | 1,1 кВт | 0,7 кВт |
| 2 А | 0,4 кВт | 2,3 кВт | 1,3 кВт |
| 3 А | 0,7 кВт | 3,4 кВт | 2,0 кВт |
| 6 А | 1,3 кВт | 6,8 кВт | 4,0 кВт |
| 10 А | 2,2 кВт | 11,4 кВт | 6,6 кВт |
| 16 А | 3,5 кВт | 18,2 кВт | 10,6 кВт |
| 20 А | 4,4 кВт | 22,8 кВт | 13,2 кВт |
| 25 А | 5,5 кВт | 28,5 кВт | 16,5 кВт |
| 32 А | 7,0 кВт | 36,5 кВт | 21,1 кВт |
| 40 А | 8,8 кВт | 45,6 кВт | 26,4 кВт |
| 50 А | 11 кВт | 57,0 кВт | 33 кВт |
| 63 А | 13,9 кВт | 71,8 кВт | 41,6 кВт |
Затем выбирают УЗО (устройство защитного отключения) – элемент, который разомкнёт цепь в случае нештатной утечки тока, спровоцированной человеком (контакт с оголённым проводом).
Для квартиры необходима установка нескольких УЗО, подбор параметров которых облегчит таблица:
| Место расположения УЗО | Параметры устройства (max то потребления/ток утечки) |
|---|---|
| На центральной линии (противопожарное) | 62 А/300 мА |
| Кухня | 40 А/30 мА |
| Бойлер | 40 А/30 мА |
| Ванная | 16 А/10 мА |
| Детская | 16 А/10 мА |
| Линии без энергоёмких потребителей — холодильника, стиральной или посудомоечной машины | 25 А/30 мА |
Советы по выбору счётчика:
- если суммарная мощность потребителей – до 10 кВт, приобретают счётчик на 60 А;
- для квартир лучше приобретать двух- или трёхтарифный счётчик, для дачи — однотарифный;
- предпочтителен тип крепления, рассчитанный на DIN-рейку;
- устройства отечественных производителей («Энергомера», «Нева», «Меркурий») не только не уступают по техническим характеристикам Взарубежным аналогам, но и адаптированы к российским сетям.

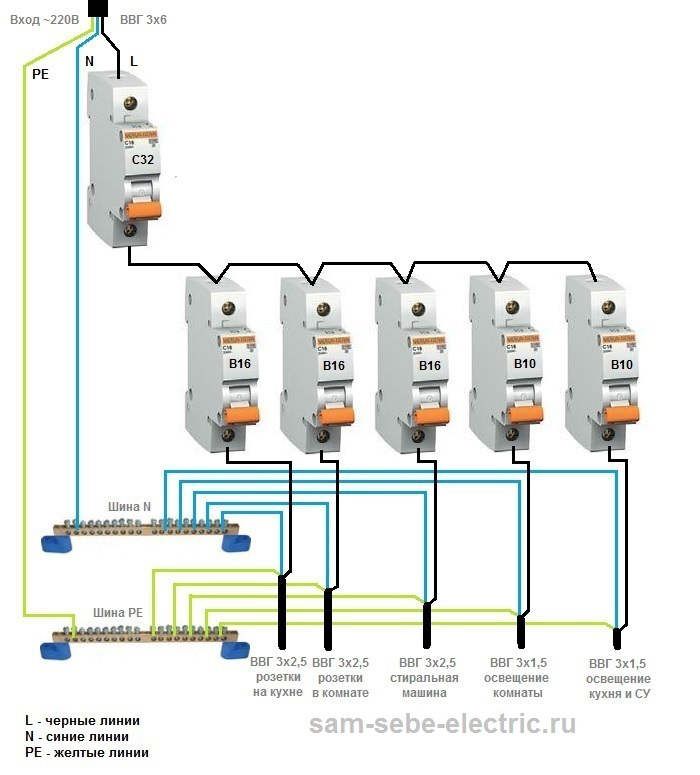

Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

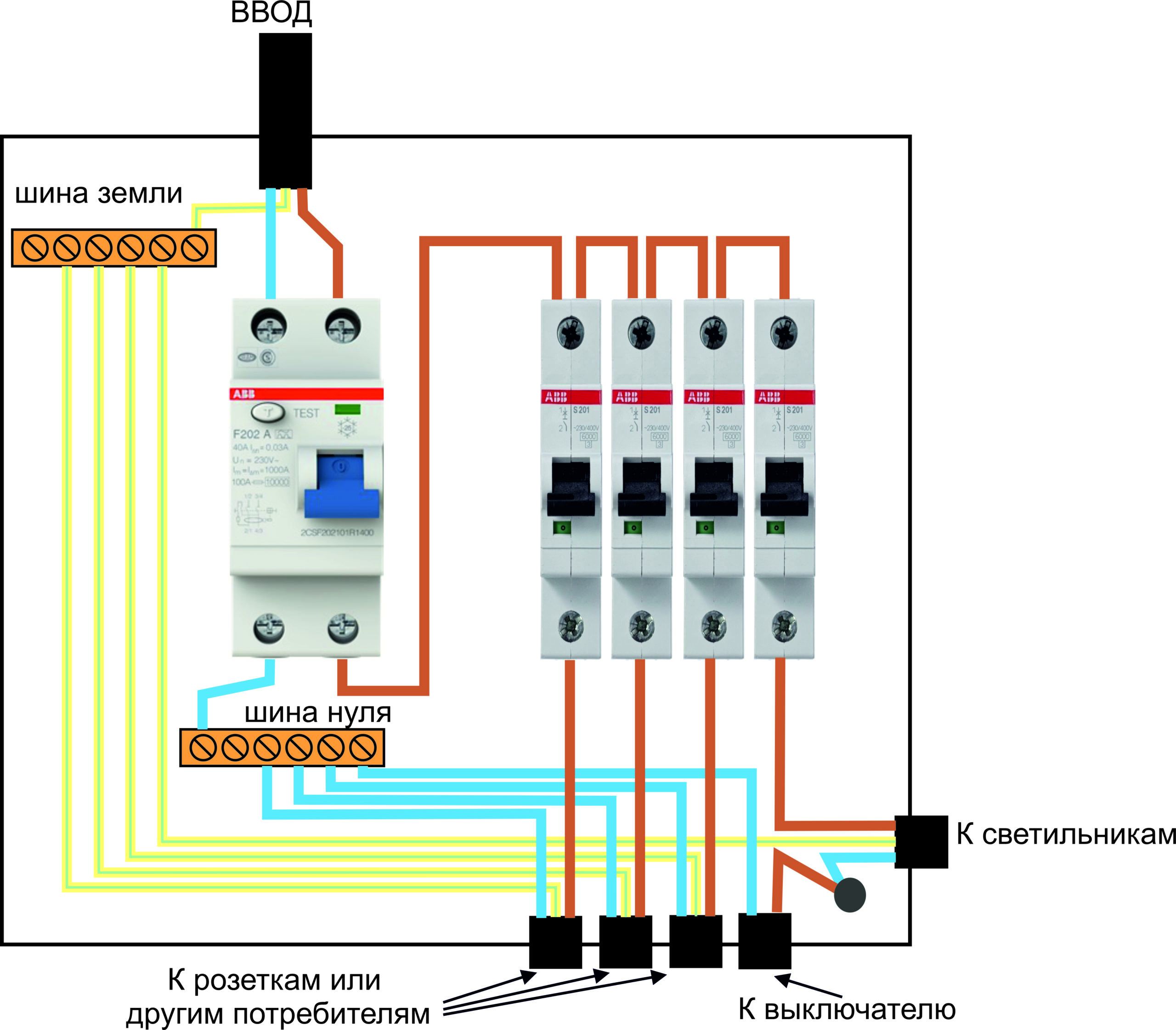

Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

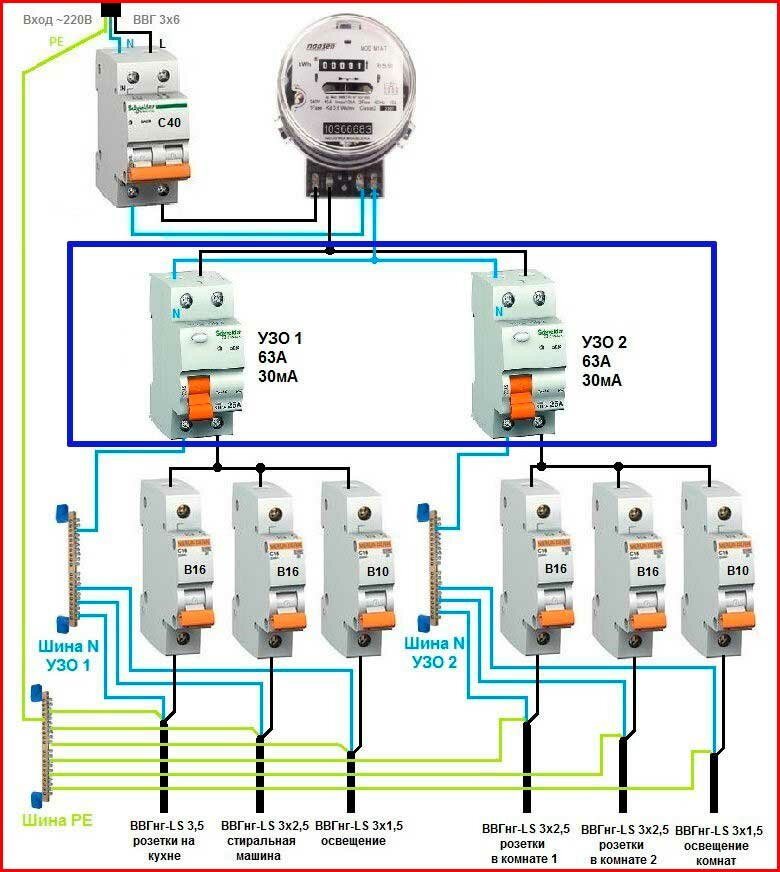

Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Сборка электрощитка
При самостоятельной сборке учитывают, что автомат на входе и счетчик электричества опечатывают представители энергосбыта. Если такой возможности не будет, опломбируют весь щиток или откажут в приемке. Внутри общего электрощита собирают бокс на несколько мест (зависит от вида автомата), в нем ставят рубильник, который опечатывают. Корпус устанавливают на стене, в нем фиксируют DIN рейку.
Пошаговый порядок сборки щитка:
- фиксация элементов на DIN рейке по схеме;
- подсоединение модулей к вводному автомату с применением гребенки;
- подключение фазного провода кабелями с наконечниками;
- монтаж нулевой шины;
- проверка креплений отверткой;
- подключение тока, проверка срабатывания;
- проверка показателей сети мультиметром.
Подключение комплектующих
В щитках есть место для ввода кабеля, оборудованное крышкой
Это важно при установке корпуса в нише, когда подводка затруднена. Чаще это группа перфорированных отверстий, размер которых меняют удалением перемычек
Кабель заключают при вводе в гофротрубу диаметром 16 – 20 мм. Снизить подвижность проводов в трубе можно с применением заглушек, сальниковых пластин. Провода сразу маркируют, в коробке оставляют длину по двойной высоте корпуса.
Для соединения применяют перемычки из провода или шины, первый вариант подходит для небольших коробок.
Шины применяют в больших шкафах, они выгодно отличаются:
- хороший контакт;
- надежность;
- аккуратный вид.
Подключение защитных устройств
УЗО и автоматы прижимают к DIN-рейке до появления щелчка. Провода подключают в соответствии с типом выключателя (одинарный или двойной). После установки устройств соединяют их вводы. Это делают перемычками или гребенками.
Установка перемычек:
- отрезают куски провода нужной длины, края оголяют, сгибают дугой, в клемму ставят 2 проводника, затягивают;
- длинные провода зачищают от изоляции на 1,5 см через 5 см, плоскогубцами загибают оголенные участки, чтобы получить объединенные дуги;
- участки без изоляции вставляют в гнезда, затягивают.
Этапы и правила сборки своими руками
Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.
Работы по монтажу щита распределяются на несколько этапов:
- Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
- Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
- Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
- Прикручиваются петли для монтажа.
- Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
- Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
- Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
- Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
- Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
- Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.
Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:
- Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
- Изгибы — под углом 90 градусов.
- Жилы оголяются примерно на 10 миллиметров.
- На гибкий провод обжимают наконечники.
- Все соединения плотно протягиваются.
- По неписаным правилам ввод подключается сверху, потребители снизу.
- Не зачищенные области проводов не должны зажиматься в клеммниках.
- Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.
Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.
На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.
Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.
Щиток электрический под счетчик и автоматы — выбор места установки
Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.
Для сторонников запихать всё под потолок, «для пущей безопасности, как мол раньше счётчики вешали», скажем следующее. Старые электросчётчики с предохранителями-пробками монтировались просто на стену без ящиков, потому и вешались под потолок.
Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.
При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.
Купить готовый или собрать электрощиток своими руками
Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.
Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.

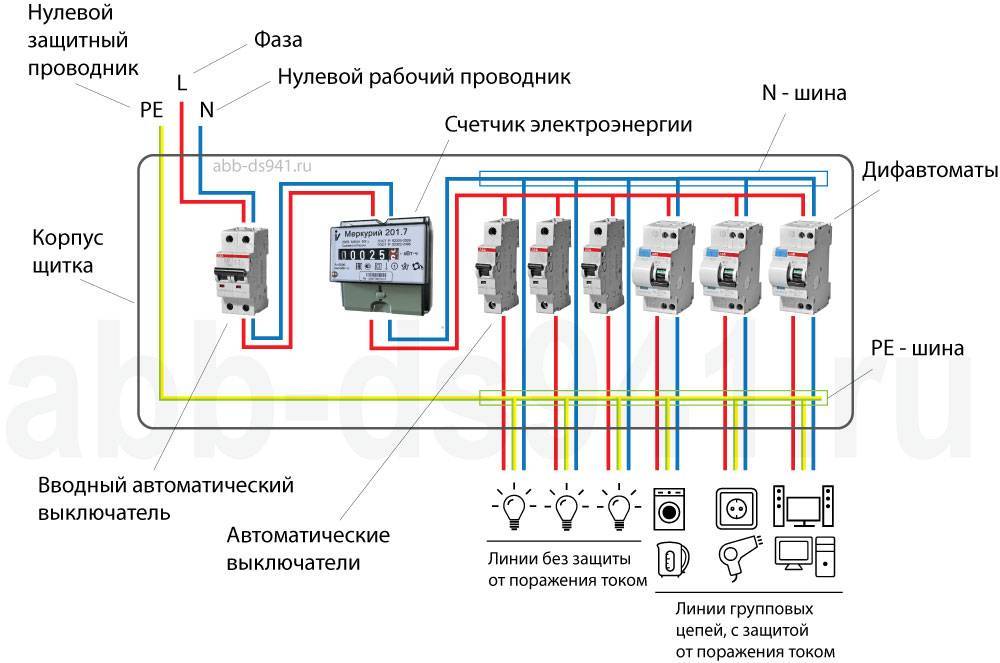

Понятие, назначение, виды электрических щитов
Электрощиток в частном доме
Монтаж электрощита необходим для разводки кабелей в конечных помещениях (производственных, жилых, других). Выбор вида устройств зависит от общей нагрузки, количества приборов.
Электрический щит – это комплекс отдельных технических элементов, которые позволяют распределить электричество к розеткам, выключателям, приборам. Необходимые компоненты:
- Рейка типа DIN – служит для крепежа автоматов защиты на зажимы, представляет из себя металлическую пластину с креплениями. Если требуется, можно обрезать до необходимой длины и размера.
- Шина – одна позволяет рассредоточивать провода с нулевым напряжением, вторая предназначена для заземляющих контактов. Устанавливаются в открытом и закрытом исполнениях, последние изолированы от касаний.
- Автоматы – устройства, предназначенные для автоматического расключения электрической цепи в случае перегрузок (перепадов, скачков напряжения). Число приборов и мощность подбираются по необходимости.
- Провода, кабели для соединения контактов.
- Устройство для учета потребляемой электроэнергии (счетчик), по потребности.
Классификация электрощитов
Встроенный квартирный электрощиток
Устройства разделяются по нескольким параметрам – способам, месту монтажа, уровню защищенности корпуса. По технике установки различают:
- накладные;
- встраиваемые;
- напольные.
Первые устанавливаются на вертикальную поверхность, непосредственно к стенам, опорам и другим подобным сооружениям. Основной нюанс – весь комплекс оборудования с корпусом располагается снаружи.
Сборка электрощитов второго типа подразумевает подготовку специального углубления в стене (иной поверхности). Корпус помещается полностью, с внешней стороны остается только защитная крышка. Напольные электрические щитки закрепляют на горизонтальной плоскости (пол, подставка).
Таблица степеней защиты
Место монтажа электрощитка подбирается в зависимости от потребностей здания, помещения. Различают приборы внутреннего и внешнего расположения. Последние можно устанавливать на улице, пристраивая к наружным частям блоков. Однако необходим дополнительный корпус, шкаф для защиты от погодных условий, возможных технических повреждений.
Степень защиты обозначается на корпусе латинскими буквами IP и цифрами. Наиболее частые разновидности:
- IP20 и 30 – допускается установка в закрытых сухих помещениях, защиты от влажности нет, только от проникновения посторонних элементов;
- IP44 и 54 – механическая защита более высокая, возможен монтаж распределительного щита в зданиях и комнатах с повышенной влажностью, на улице, исключая прямое попадание воды;
- IP55 и 65 – высокий уровень защищенности от влаги и пыли, выносят агрессивные внутренние и уличные условия, изолированы от любого контакта.
Существуют и другие категории защиты, но встречаются реже. Снаружи устанавливают щитки напольного и накладного типов.
Материал корпуса
Пластиковый квартирный электрощиток
Основание прибора выполняется из двух видов материалов: металл, пластик. Другое название корпусов – блоки. Пластмассовые чаще применяют для сборки небольших электрощитов для квартиры, малых помещений. Внешнюю крышку обычно изготавливают из прозрачного материала для удобства использования – за ней легко просматривается дисплей электрического счетчика.
Металлические могут быть дополнены элементами из стекла или прозрачного пластика
Сборка щитов подобного плана подразумевает высокое напряжение, поэтому важно снизить вероятность соприкосновения с внутренними деталями. Стеклянные и пластиковые крышки позволяют снимать показания, не открывая щитовой электрошкаф полностью
Заключение
В заключение хочется дать несколько общих рекомендаций по сборке и монтажу распределительного щита в частном доме, квартире или на даче. Они помогут избежать распространенных ошибок, совершаемых при самостоятельной сборке электрощитового оборудования.
- Корпус для распределительного щита нужно приобретать немного большего размера, чем требуется для установки оборудования. Это позволить установить дополнительные приборы и модульные устройства, если в этом возникнет необходимость при увеличении количества обслуживаемых электроприборов. Лишнее пространство внутри щита никогда не помешает.
- Не стоит защищать группу электроприборов, имеющих различное назначение, одним-единственным УЗО или дифференциальным выключателем. Такая схема подключения, например, отключит компьютер при пробое фена в ванной комнате, что создаст определенные неудобства для потребителя. Лучше обеспечить зональную защиту по току — отдельно для ванной, кухни и так далее.
- Правила энергонадзора гласят, что нельзя устанавливать УЗО перед автоматом, оно должно быть размещено после него. Механическое УЗО лучше электронного, оно не вызывает ложных срабатываний и более надежное. Лучше всего устанавливать это устройство на каждую зону после автомата.
- При сборке электрощитов следует использовать дополнительные расходники, такие как колодки с отверстиями (по-другому шины) для объединения нулевых и заземляющих проводников. Размещать их следует по краям, чтобы не закрывать рабочую лицевую панель.
Монтаж и сборка распределительного щита в частном доме, квартире или на даче не требует оформления каких-либо разрешительных документов, но следует соблюдать общие правила электромонтажных работ.
Независимо от того, кто выполняет эти работы, вы лично или нанятый опытный электрик, необходимо руководствоваться соответствующими стандартами нормами ПЭУ (правила устройства электроустановок). если монтаж электрощита ведется в рамках первичного подключения дома, квартиры или дачи к сетям электроснабжения, то проверка правильности монтажа со стороны энергоснабжающей организации гарантировано!
К тому же следует учитывать, что МЧС, в лице пожарных инспекторов, может выписать предписание на устранение недостатков, в случае несоответствия электрощита нормам противопожарной безопасности.
Поэтому, если вы не уверены в своих силах, откажитесь от самостоятельной сборки распределительного щитка и пригласите профессионального электрика! Это позволит избежать не только конфликта с контролирующими структурами, но и более серьезных последствий: поражения человека электрическим током или пожара!
