Алюминий с внешней стороны трубы
Труба с алюминиевой армировкой Алюминиевый слой не придает прочности трубе, так как в отличии от металлопластиковых труб для армирования полипропилена используется алюминиевая фольга толщиной от 0,1 до 0,5 мм. Но в тоже время прекрасно решает проблему линейного удлинения. Как говорилось выше, если без армирования 1 м полипропиленовой трубы при нагреве удлиниться почти на 12 мм, то в тех же условия при армировании алюминием с внешней стороны труба изменит свою длину лишь на 2 мм.
Алюминиевая фольга с полипропиленом соединяется с помощью специального клея. Армирование алюминием с внешней стороны происходит в такой последовательности:
Полипропиленовая труба – слой клея – алюминиевая фольга – слой клея – слой полипропилена.
Качество клеевого соединения и самого полипропилена влияют на долговечность и срок службы такой трубы.
Достоинства армирования алюминием с внешней стороны:
Значительно сокращается линейное удлинение полипропиленовой трубы.
Недостатки армирования алюминием с внешней стороны:
Со временем на некоторых участка трубы могут образовываться вздутия.
Внешне кажется, что трубу в скором времени прорвет, но на самом деле это не так. Вздувается лишь внешний тонкий слой полипропилена, которым покрывается алюминиевая фольга.
Производители полипропиленовых труб допускают такие вздутия, так как это не влияет на прочность самой трубы. Основной толстый слой полипропилена остается не поврежденным. Вздутия могут образовываться из-за остаточной влаги во время производства. Этого недостатка бояться не стоит, система продолжит исправную работу и дальше не смотря на непрезентабельный вид.
Внешний слой необходимо зачищать перед сваркой так как внешний диаметр полипропиленовой трубы с алюминиевым армированием больше обычного.
Полипропиленовые трубы армированные алюминием
На сегодняшнем рынке существует несколько разновидностей ПП труб, армированных алюминием.
На первых этапах процесс армирования осуществлялся посредством гладкой фольги. Однако быстро выяснилось, что в этом случае скрепление слоев представляет собой довольно сложную задачу – потребовался специальный клей со строго обозначенными свойствами.
Малейшее нарушение технологии склеивания (температура, влажность и т.п.) вело, в конечном счете, к расслаиванию изделия в ходе эксплуатации. Единственный плюс таких изделий – сплошная фольга не пропускает кислород в теплоноситель.
Чтобы обеспечить более высокую жесткость и исключить возможность расслаивания, фольгу стали делать перфорированной, т.е с отверстиями. При изготовлении трубы жидкий полипропилен затекает в них, образуя сплошной монолит.
Обозначают трубы полипропиленовые армированные алюминием, как PPR-AL-PPR. По сравнению со сплошной армирующей прослойкой, перфорированная фольга имеет несколько большую кислородопроницаемость. Разрешенное (по СНиПу) значение – 0,1 грамм на кубометр в сутки. Обычная ПП труба пропускает 2 г, армированная перфорированной фольгой – 0,056 г/ куб.м в сутки, что гораздо меньше нормы.
Алюминиевую фольгу на протяжении длины трубы ранее соединяли внахлест. Такой способ имел свои недостатки: в месте соединения толщина трубы увеличивалась, поэтому наружный слой приходилось делать меньше. А это уже влияло на технические характеристики изделия – максимально допустимую температуру и давление. Поэтому с развитием технологий, стали применять соединение встык – для выполнения этой операции сегодня используют лазерные установки.
Однако у труб с армирующей прослойкой из алюминия есть недостаток – необходимость зачистки торца при соединении с фитингами методом пайки. В этом случае сварка армированных полипропиленовых труб становится трудоёмким процессом.
Для выполнения зачистки необходим специальный инструмент – шейвер. Эта штука, если изготовлена для профессионалов, стоит дорого. Дешевые же варианты не обеспечивают должного качества. Зачистка необходима для того, чтобы не допустить контакта алюминия с теплоносителем. В противном случае вода проникнет в промежуток между наружным и армирующим слоем.
Выпускается ещё одна разновидность армированных труб, – с внутренним слоем из сшитого этилена (обозначаются как PPL-AL-REX). С точки зрения эксплуатации и монтажа, принципиальных различий между этими двумя типами не существует.

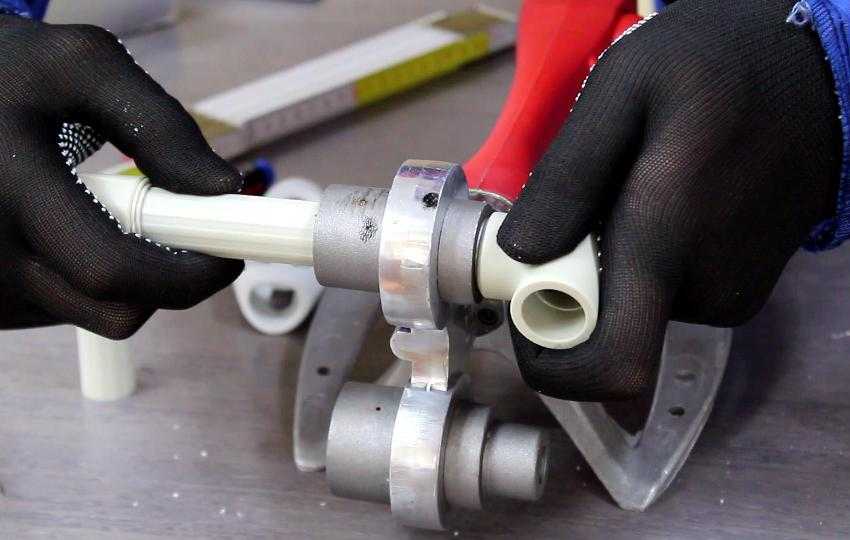

Чтобы обеспечить надежность монтажа, к сварочным аппаратам стали выпускать специальные насадки, предназначенные для сварки армированных труб. В последнее время производители пытаются ликвидировать недостаток, связанный с неудобством монтажа и более кардинальным способом.
Сегодня выпускаются трубы с так называемым глубоким залеганием армирующего слоя – пайка армированных полипропиленовых труб такого типа уже не требует зачистки. Все армированные трубы сегодня обозначаются маркировкой PN25.

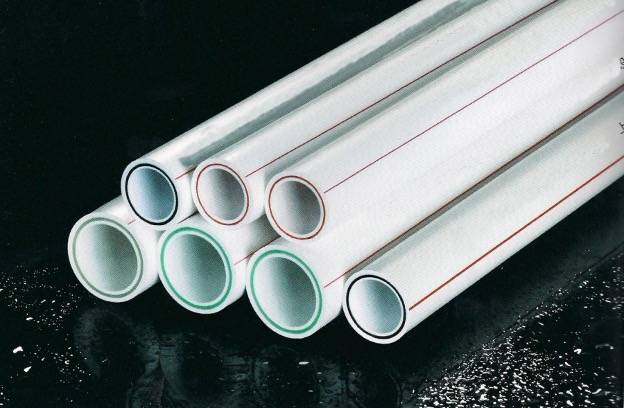

Виды полипропиленовых труб
Строительная индустрия развивается постоянно, и на сегодняшний день, вместо металлических при организации инженерных систем применяются в большинстве случаев различные виды полипропиленовых труб и фитингов.
Они могут быть использованы для монтажа трубопроводов для подачи технической и питьевой воды, транспортировки теплоносителей, агрессивных сред, сжатого воздуха, полива, дренажа, вентиляции административных, жилых зданий, в агропромышленном комплексе, на различных производствах для газа.
- Конструктивно полипропиленовые трубы производятся двух типов:
- цельные;
- армированные (комбинированные).
Армирование позволяет уменьшить температурные удлинения, которые значительны у цельных труб.
- Производители применяют несколько способов армирования:
- Покрытие трубы с наружной стороны слоем алюминиевой фольги.
- Устройство слоя алюминия внутри трубы, ближе к наружному краю.
- Усиление стекловолокном.
- Усиление слоем композитного материала из полипропилена и фибро- или стекловолокна.
Цельные полипропиленовые трубы
Отличие полипропиленовых труб данного вида состоит в различном сырье, используемом для их производства, а также их применении. Различия технических характеристик отображены в маркировке.
Значение маркировки:
Маркировка PN – означает постоянное внутреннее водяное давление при температуре 20°С, которое трубы способны выдерживать 50 лет. Цифровая величина соответствует толщине стенок (чем больше значение, тем толще стенки).
Трубы полипропиленовые PN 10, 16, 20, 25 – самые распространенные. PN 20 и 25 предназначены для устройства систем отопления и горячего водоснабжения.
Наличие продольной синей полосы свидетельствует об их назначении для транспортировки холодной воды, красная – горячей.
- Маркировка PP указывает на то, что материал труб — полипропилен:
- PPH, РР-1, РР-тип 1 – гомополимер. РРН – используют для холодного водоснабжения и прокладки вентиляции.
- РРВ, РР-2, РР-тип 2 –блоксополимер. РРВ – предназначены для горячего водоснабжения и отопления.
Полипропиленовые трубы PPRC, PP-random, PPR – изготовлены из новейшего материала «рандом сополимер». PPR – наиболее распространенная и подходит для всех видов инженерных коммуникаций. Такие трубопроводы обладают повышенной теплостойкостью.
Для прокладки на открытых участках желательно выбирать трубы с защитной оболочкой от ультрафиолета.
С алюминиевым армированием
- Армирование алюминиевой фольгой может быть:
- сплошным;
- перфорированным.

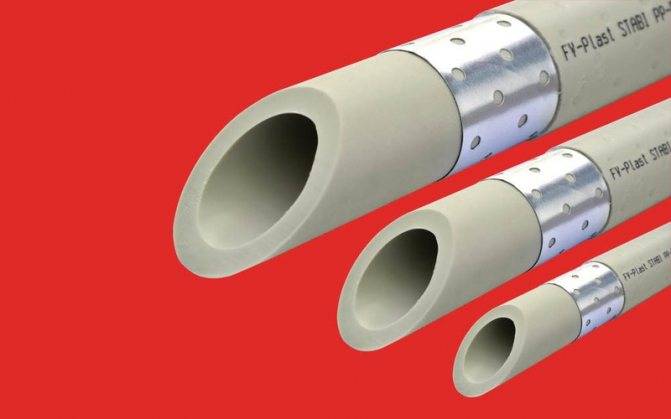

Алюминиевая перфорация представляет собой сетку с небольшими отверстиями. Во время экструдирования, текучий вязкий материал, попадая в перфорацию, создает сцепление полимера с металлом.
Армирование алюминием значительно снижает коэффициент теплового увеличения, но при монтаже инженерных систем существуют определенные сложности. Раструбная сварка предусматривает предварительное удаление алюминиевой оболочки и внешнего слоя полимера и зачистки трубы на величину, соответствующую глубине ее вхождения в фитинг.
- Существует также трубы, не требующие удаления внешнего слоя при монтаже, но и они имеют ряд недостатков:
- к фитингу крепится только внешний слой, равный половине толщины стенки;
- необходима насадка для сварочного аппарата;
- после отрезания изделия требуется его торцевание.
Армированные стекловолокном
Маркированная PPR-FB-PPR труба состоит из двух слоев полипропилена и стекловолокна между ними – так называемая «стеклопластиковая».
- Труба со стекловолоконным армированием имеет ряд преимуществ перед алюминиевым армированием:
- При монтаже не требуется их калибровка и зачистка.
- Процесс пайки аналогичен соединению пластиковых цельных труб или любых зачищенных полимерных, что значительно сокращает финансовые и временные затраты.
- Полипропиленовые со стекловолокном не расслаиваются, поскольку их структура однородная – стекловолокно в центральном слое вплавлено в полипропилен.
- Стекловолокно увеличивает жесткость изделий.
Недостаток стеклопластиковых труб – их термическое удлинение на 6% превышает аналогичные показатели с алюминиевым армированием.
Особенности армированных полипропиленовых труб
Достоинства армированных полипропиленовых труб
- неармированные полипропиленовые трубы ввиду своей высокой пластичности могут резко увеличить свои габариты при контакте с высокотемпературной средой. В открытом пространстве это большой беды не принесёт, но вот вмонтированная в твёрдое основание стены или пола полипропиленовая труба, увеличившаяся в размерах, может вызвать трещину опорной поверхности. Стенки армированной трубы в таком случае будут защищены твёрдым каркасом.
- при высоких температурах полипропиленовые неармированные трубы теряют свою жёсткость, не выдержав давления. Армированные трубы выдерживают гораздо большее давление.
- неармированные полипропиленовые трубы под воздействием высоких температур начинают менять свои размеры, поэтому в системе парового отопления и применяют армированные полипропиленовые трубы. Они начинают расширяться при температуре 175С, причём даже в таком случае армированная труба не лопнет, а просто потеряет форму и повиснет на крепежах.
- коэффициент расширения армированных труб на 75% меньше, чем у обычных полипропиленовых труб, т. е. они при температуре свыше 70С расширяются на 1 см на один метр длины трубы, а неармированные трубы при той же температуре расширятся на 10 см на 1 м трубы.
- армированные стекловолокном полипропиленовые трубы не надо зачищать и калибровать перед монтажом, в отличие от армированных алюминием труб
- более высокая устойчивость к коррозии и механическая прочность.
Недостатки полипропиленовых труб
- солнечные лучи отрицательно влияют на структуру полимеров, поэтому полипропиленовые трубы нельзя использовать на открытом пространстве
- линейное расширение полимерных армированных труб в 2 раза больше расширения металлических труб
В связи с этим армированные полипропиленовые трубы используют в системе горячего водоснабжения. Их производят путём сдвоенной соэкструзии. На армирующий каркас под высоким давлением с внешней и внутренней стороны наносится слой термопластичного полимера. На воздухе пластмасса твердеет, в результате чего образуется прочная связь с твёрдым каркасом.
Это касается всех видов полимеров, и на ПВХ, и на полипропилен и на другие разновидности. Тем не менее, технологические свойства армирующих труб значительно разнятся. Это зависит от того, из какого материала сделан армирующий каркас. Чаще всего в качестве каркаса используется либо алюминиевая фольга, либо стекловолокно. У труб, армированных алюминием, меньше тепловое расширение. Диффузионные барьер предотвращает проникновение свободного кислорода сквозь стенки труб, соответственно, кальций не оседает, а, значит, не окисляются стенки котла и радиаторов.
Единственным минусом армированных стекловолокном труб является их меньшая, чем у армированных алюминием труб, сопротивляемость внутреннему давлению. В связи с этим для их крепежа надо использовать большее количество крепёжных элементов. Производить монтаж полипропиленовых труб можно при помощи клееных муфт (клей наносится на муфту и часть трубы, а затем в течение 15 секунд клей «прихватывает» муфту), но такой способ не считается надёжным. Можно применить пресс фитинги для металлопластиковых труб, но самым надёжным способом считается диффузионная сварка, когда труба и оплавленная муфта образуют единое тело.
В связи с высокой популярностью армированных труб у потребителей, некоторые производители ради снижения себестоимости конечного продукта применяют в процессе производства низкокачественное сырьё. Причём по внешнему виду отличить качественное изделие от подделки практически невозможно. Стекловолокно бывает разных цветов, поэтому на его оттенок не стоит ориентироваться. Продавец полипропиленовых армированных труб обязан иметь сертификат, а также он должен разрешить покупателю проверить внешним осмотром состояние изделия. Крепёжные элементы также обязаны быть высокого качества, в частности, в их состав должна входить латунь. Только полипропиленовые трубы высокого качества обладают прочным соединением и антикоррозийными свойствами.
Какое армирование выбрать?
Полипропилен (ппр) – пластик, плохо переносящий давление и температуру окружающей среды. От чего пластиковые трубы чаще выходят из строя.
Алюминий и Стекловолокно – это 2 основных компонента, применяемых для армирования. Это и помогает снизить коэффициент линейного расширения:
- до процедуры – 0,15 мм/мК, около 10мм на 1 метр;
- с добавлением алюминия – 0,03мм/мК, примерно 3мм на 1 метр;
- с добавлением стекловолокна – 0,035 мм/мК.
Как правило, производители предлагают следующие вариации:
- PPR — стандартные трубки из ппр.
- PPR-FB-PPR — детали, усиленные изнутри стекловолокном.
- PPR-AL-PPR — трубы, с добавкой тонкого слоя алюминия.
- PPR/PPR-GF/PPR— усиленные послойным композитом, состоящим из стекловолокна/полипропилена.

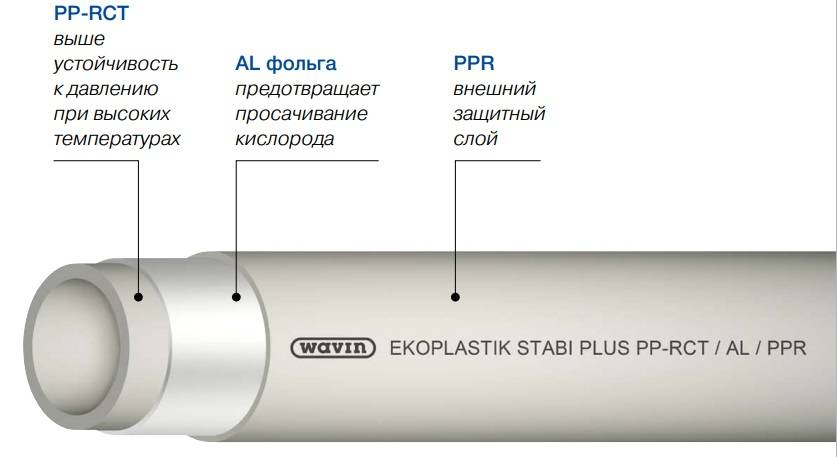

- PP-RCT-AL-PPR — модифицированный полипропилен, внешний полимерный слой и алюминиевая фольга.
- PN с цифрами, обозначающими, какое давление “по силам” этой трубе. У поставщиков встречаются ”PN 10”, ”PN 16”, ”PN 20”, ”PN 25”. Последующие числа — толщина стенок (мм) по внешнему диаметру.
Особенности ппр-труб, усиленных волокнами стекла
Полипропиленовые трубы, армированные стекловолокном – это изделие, где средний слой стекловолокна сваривается с внешним и внутренним слоями ппр. В результате чего производится деталь, значительно меньше расширяющаяся от температуры, по соотношению к исходным показателям используемых материалов.
В силу монолитности этот композит не расслаивается, чего не скажешь о трубах, содержащих алюминий. Несмотря на надежность трубы, она обладает большой упругостью, что обеспечивает требуемую гибкость.
Стоит заметить: одна из особенностей таких труб — отсутствие каких-либо предварительных зачисток и без процесса калибровки труб перед сваркой, по сравнению с аналогом с прослойкой металла.
Вследствие этого упрощается задача монтажа, и существенно экономится время и бюджет.
Эти трубы производятся различных диаметров. ”Двадцатимиллиметровки” – в сфере горячего водоснабжения жилых домов. 20-25 мм используются для отопления в местах с большим скоплением людей; канализационных стояков.
Трубы ППР с алюминиевыми вставками
Труба с алюминиевой армировкой
По качественным характеристикам ”собратья PPR-FB-PPR” с фольгой обладают лучшей износостойкостью, большим спектром температурного режима; количество деформаций — исключения, подтверждающие правило.
Алюминиевый лист с перфорацией оборачивает изделие снаружи или вставляется между имеющихся слоев ппр-труб. Толщина листа в диапазоне: 0,1мм-0,5мм. За связку слоев отвечает специально подобранный клеевой состав. Качество этого клея на прямую влияет на герметичность конструкции.
Помимо этого, неотъемлемой частью долговечности полипропиленовых труб, армированных алюминием, является подготовительная работа по зачистке компонентов перед пайкой.
Особенности полипропилена и виды труб из него
Полипропилен это синтетический материал. Трубы из него обладают следующими полезными и положительными свойствами:
- не подвержены коррозии;
- инертны к агрессивной среде;
- имеют гладкую внутреннюю и наружную поверхность;
- легко и надежно соединяются с помощью пайки;
- имеют относительно небольшую стоимость.
Недостатком труб из этого материала можно считать то, что они имеет довольно большой коэффициент теплового расширения (до 1 см на 1 м их длины в диапазоне температур 20-90˚С ) и их не рекомендуется использовать в системах температура жидкости в которых превышает 95˚ С. Это объясняется тем, что полипропилен относится к так называемым термопластам, которые меняют свои свойства в зависимости от температуры. Прочность этот пластик сохраняет максимум до температуры 120˚ С, при большей он уже начинает размягчаться, а при 170˚ С – плавиться.
Этот недостаток не проблема, если полипропиленовые трубы используются в системах отопления с газовыми или электрическими котлами, где легко регулировать температуру теплоносителя и можно это делать в автоматическом режиме. Проблемы могут возникнуть при использовании их в системе с твердотопливным котлом, так как здесь иногда сложно удерживать температуру теплоносителя на одном уровне или быстро снижать ее. Поэтому, выбирая полипропиленовые трубы для такой системы отопления, необходимо позаботиться, чтобы регулировка тяги была эффективной и надежной, а обвязка котла была выполнена таким образом, чтобы не допустить закипания теплоносителя, например: при плохой естественной циркуляции или в случае остановки циркуляционного насоса. Кроме того, желательно, чтобы первые 1,5-2 м подающей трубы или ее участок до первого разветвления был металлическим.
Виды полипропиленовых труб для отопления
Существует несколько видов труб из полипропилена, которые можно использовать при монтаже систем водяного отопления. По количеству слоев их можно разделить на:
- Однослойные – состоящие из одного слоя полипропилена;
- Многослойные или армированные – состоящие из двух слоев полипропилена, между которыми находится армирующий слой из стекловолокна или металлической фольги.
Однослойные отличаются меньшей стоимостью и простотой соединения. Паять их проще, так как материал однороден по всей толщине.
Однослойные полипропиленовые трубы
Они могут быть нескольких типов, о чем можно узнать из их маркировки:
- РРR – из рандомсополимера полипропилена, наиболее распространены и используются для любых систем водяного отопления, в том числе и теплых полов, а также горячего водоснабжения;
- РРВ – изготовленные из блоксомера полимера — чаще всего, используются для систем теплых полов или холодного водоснабжения;
- РРS – из высокопрочного полимера, отличающегося устойчивостью к воспламенению и более высоким пределом допустимой температуры теплоносителя.
Многослойные армированные полипропиленовые трубы отличаются большей прочностью и меньшим коэффициентом термического расширения. Они могут быть армированы:
- Алюминиевой фольгой, сплошной или перфорированной;
- Базальтовым волокном
- Слоем стеклопластика.
Трубы армированные фольгой имеют имеют минимальное тепловое удлинение ( почти в три раза меньше, чем у однослойных труб).
Полипропиленовая труба армированная перфорированной алюминиевой фольгой
Практически такой же этот показатель и у труб, армированных базальтовым волокном, а у изделий со слоем стеклопластика, этот показатель несколько больше. Но последние дешевле первых двух видов.
Многослойная полипропиленовая труба армированная стекловолокном
При пайке труб с фольгой потребуется зачистной инструмент (шейвер), для удаления алюминиевого слоя в месте соединения с фитингом. Без этого соединение будет ненадежным. Трубы, армированные стекловолоконной фиброй или базальтовым волокном не требуют зачистки. Кроме того, армирующий слой стеклопластика или базальтового волокна соединяется со слоями полипропилена, не с помощью клея, как фольга, а с помощью термического соединения. Поэтому такой тип армированных труб практически не склонен к расслаиванию, даже если изготовлен не очень добросовестным производителем, а вот некачественные изделия с арматурой из фольги могут расслаиваться.
Как правильно выбрать
Таким вопросом задается каждый, кто имеет дело с обустройством трубных конструкций во время ремонта или при сооружении нового дома. Главное, чтобы планируемая магистраль была качественной и дешевой.
Для оптимального решения вопроса, нужно обладать знаниями о технических характеристиках системы, которую планируется соорудить.
Специалисты советуют придерживаться определенных рекомендаций относительно иных характеристик, главными из которых являются:
- диаметр;
- давление;
- производители.
А дальше – более подробно.
1. Необходимые диаметры.
Сегодняшний рынок насыщен изделиями, диаметрами 20-110 мм.
В быту чаще других применяются элементы диаметром до 40 мм. Стояки такой толщины используются при обустройстве отопления, вентиляционных систем, горячего и холодного водоснабжения.
В отдельных случаях нужны максимально точные расчеты при монтировании определенных коммуникаций. В таких ситуациях необходимо воспользоваться услугами специалистов, которые с помощью формул сделают необходимые вычисления. Учитывая максимальный расход воды, скорость ее движения, профессионалы максимально точно скажут, стояк какого диаметра нужно применить в том или ином случае.
2. На какое давление рассчитаны детали
Человеку, не знакомому со спецификой такой работы, задание по выбору стояка, который способен выдерживать определенное давление, кажется достаточно сложным. Но это на первый взгляд. Фактически, проблема решается просто.
Для этого нужно: знать, на какое давление рассчитана отопительная или водопроводная система и… уметь читать. Это значит, что поскольку на всех ППР трубах армированных стекловолокном имеется маркировка, то в ней содержится вся информация об изделии. Вот там и написано, на какое максимальное давление рассчитано изделие.
Преимущественно, в быту применяют коммуникации с надписью PN20, что означает, что деталь может эксплуатироваться в магистралях с давлением до 20 атм. Это число – преувеличено, поскольку такого давления в бытовых магистралях не наблюдается. Например, в системах отопления одноэтажных зданий номинальное давление 2,5 — 4 атмосферы. Но запас прочности не помешает.
Относительно диаметра, необходимо подобрать соответствующие фитинги.
Важно! Оптимальным вариантом подбора труб, фитингов является наличие деталей не только одного диаметра, но и одного производителя. При монтаже конструкции из таких элементов исключаются минимальные проблемы
3. Производители
Правильность выбора ППР стояков включает в себя также выбор производителя. Одной конкретной компании, продукция которой удовлетворяла бы всех клиентов – не существует.
Вопрос состоит в том, чтобы избежать ненужных проблем. Поэтому, следует отдать предпочтение тому (или тем) предприятию, репутация которых на рынке аналогичных товаров – безупречная.
Неким преимуществом в этом плане обладают компании из Европы. Высоким качеством, надежностью в эксплуатировании, доступной ценой, а значит, популярностью пользуются изделия компаний из Германии и Чехии.
В последние годы значительно возросло качество товаров из Турции, Китая.
Немного отстают от них отечественные производители, продукция которых сегодня отличается не только относительно невысокими ценами, но и надлежащим качеством. Выбор – за вами. Главное, чтобы не купить подделки. Поэтому, покупайте товар в фирменных магазинах, требуя при этом сертификат качества.
Кроме этих, существуют иные причины, влияющие на выбор товара. Есть, правда, одно но: мы вообще не вспомнили о сроках эксплуатации изделий из белого полипропилена. На это есть своя причина. Придерживаясь требований правильной эксплуатации, элементы трубопроводной конструкции полностью способны выдержать тот промежуток времени, который нужен для начала следующего капитального ремонта здания.
Такие вот сегодня материалы.
