Калькулятор расчета дополнительной нагрузки на бетонную плиту от стяжки и керамической плитки

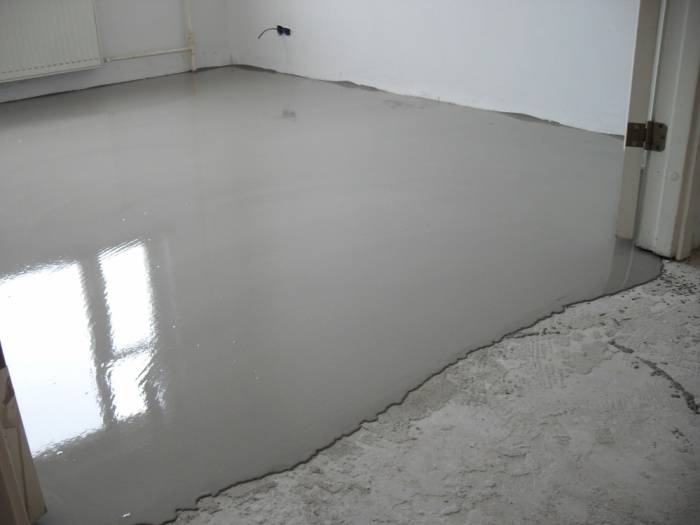

Общие характеристики наливной стяжки.

В состав наливной стяжки входят модернизированные сухие смеси с добавкой специальных химических примесей. Это придает раствору необходимую эластичность и обеспечивает легкое заполнение смесью напольной поверхности. При этом для работы с наливной стяжкой вполне достаточно стандартных инструментов, которые можно приобрести в каждом строительном магазине. Для заливки наливной стяжки не требуется специальных навыков, с этой задачей без труда сможет справиться новичок-любитель, который имеет минимальные навыки и умеет работать со строительным инструментом.

Наливная стяжка может использоваться в любых помещениях, где перепады уровня составляют до 30 мм. Она предназначена для финишного выравнивания напольных поверхностей, как в жилых домах, так и общественных заведениях.

Обеспечивает идеально качественную укладку различных напольных покрытий. А это, в свою очередь, повышает длительность эксплуатации напольного материала в несколько раз. Паркет, ламинат или другой материал, уложенный на идеально ровную основу, не имеет зазоров, что предотвращает его отхождение от основы. Технология заливки наливной стяжки довольно проста и не требует участия высококвалифицированных специалистов. Всю работу можно выполнить своими руками. Достаточно соблюдать несколько правил и придерживаться установленных рекомендаций профессионалов.

Наливной пол имеет ряд преимуществ:

эксплуатационный период напольного покрытия увеличивается в несколько раз;
наливная стяжка проста в нанесении;
идеально гадкая поверхность;
низкая стоимость наливных смесей.

Именно эти качества позволяют широко использовать заливные полы для обустройства частных владений и сооружений общественного назначения.

Онлайн калькулятор стяжки пола

ПРЕДВАРИТЕЛЬНЫЕ СООБРАЖЕНИЯ. По стандартам СНиП, толщина стяжки пола должна быть не менее 4 см. Для создания мокрой стяжки может использоваться готовый, продающийся в магазинах пескобетон. Его главный недостаток – высокая скорость усадки. Из-за этого толщина слоя стяжки не может быть менее 3 см, в противном случае она быстро покроется трещинами.

Другим вариантом является самостоятельное приготовление смеси с цементным составом марок 150 или 200, для чего необходим цемент марок М 400 или М 500 смешиваемый с песком в пропорции 1:3 или 1:4 соответственно, и с добавлением воды в количестве 0.3 — 0.7 от веса цемента в зависимости от требований к качеству стяжки пола. В данном калькуляторе это соотношение принято как 0.5.

Следует иметь ввиду, что из 1 м3 (кубометра) цементно — песчанной смеси после заливки её водой получается примерно 0.7 кубометра раствора. Для справок: насыпной вес 1 кубометра цемента примерно 1300 кг, а песка — 1600. Потребное количество воды не может быть рекомендовано с достаточной точностью, так как сильно зависит от влажности песка, использования пластификаторов бетона и т.д.

При использовании готовой (покупной) смеси потребность в ней определяется из её паспортных данных. Чтобы улучшить характеристики стяжки ее армируют металлической сеткой или фиброволокном. Фиброволокно добавляется в раствор на этапе его приготовления в объеме 0.3-0.9 кг на 1 м3 бетона в зависимости от требований, предъявляемых к нему. В калькуляторе предусмотрено 0.8кг.

С помощью нашего онлайн калькулятора Вы произведете расчет следующих параметров:

Площадь помещения (м2).
Объём стяжки (м3).
Расчётный объем цемента (кг).
Расчётное количества массы песка (кг).
Количество воды (литров).
Количество фиброволокна для армирования (если используется)

Онлайн калькулятор для подсчета потребности материалов для стяжки пола будет не заменим домашним мастерам, не имеющих профессиональный опыт в проведения данного расчета.

Для онлайн расчета можно использовать как готовую смесь пескобетона, так и рассчитать потребность в смеси из цемента марки М 400 и М 500.

При проведении строительных работ в помещении, начинать необходимо с покрытия пола цементно — песчаной смесью. В данном случае технология проста и оправданна, все работы нужно проводить снизу в вверх. Для самостоятельного ремонта дома, помимо необходимых инструментов, надо быть уверенным в своих силах и иметь соответствующий опыт. В ином случае лучше пригласить профессиональных специалистов.

Но если все же вы решили сделать отделку своими руками, то наш онлайн калькулятор поможет произвести расчет количества материалов, требуемого для проведения ремонтных работ. От точности расчета будет зависеть прочность поверхности пола.

Бетон

Бетонный раствор – основной строительный материал, необходимый для возведения основания дома. Затраты на его покупку составляют основную часть расходов. Поэтому расчет бетона для монолитной плиты должен проводиться максимально точно. Покупка или приготовление слишком большого объема раствора приведет к значительному перерасходу. Если раствора будет меньше необходимого количества, это не позволит полностью залить котлован. При заливке в несколько подходов образуется сухой шов, который отрицательно сказывается на несущей способности.

Определить необходимый объем смеси можно в нашем калькуляторе. Вычисление проводится на основании размерных характеристик плиты. Просто введите исходные данные, и программа выполнит точный расчет бетона для плитного фундамента и выдаст его объем в кубометрах.

Из чего сделать стяжку?

Раньше для обустройства стяжки использовались цементно-песчаные смеси. Сейчас все чаще применяют сухие готовые смеси, поскольку они по всем параметрам превосходят классические. Они позволяют создавать слой не более 2 мм толщиной, в них добавляют специальные пластификаторы и добавки для быстрого застывания и самовыравнивания, но они дороже, чем просто песок и цемент. Поэтому необходимо понимать, что вы хотите получить в итоге. Если вам нужно выровнять кривой пол с сильными перепадами высот или залить черновое основание по грунту, то дешевле будет использовать классическую смесь песка и цемента. Но использовать ее в качестве чистового покрытия нельзя — она не имеет никакого внешнего вида, сильно пылит и быстро изнашивается при эксплуатации.

Сухие смеси имеют высокую прочность, их можно использовать в качестве финального покрытия, они не пылят и не истираются. Но заливать ими слой толще 10 сантиметров будет дороговато — 50 килограммового мешка хватает на поднятие уровня на 10 мм высоты стяжки пола на площади в 2.5 квадрата. Чтобы сэкономить, можно сделать следующим образом: залить толстый слой цементом, а сверху покрыть его тонким слоем качественной стяжки.

Главная задача стяжки — выровнять основание

Сухие смеси обычно продаются в мешках фасовкой по 25 и 50 килограмм (некоторые производители выпускают 30-килограммовые мешки). Как правило, чем больше вес, тем дешевле, поэтому если вам нужен большой объем смеси, то покупайте мешки максимально возможного веса. И не экономьте — выбирайте смеси от проверенных временем производителей. Они гарантировано прослужат вам весь положенный срок

При покупке обязательно обращайте внимание на дату выпуска партии — если материалу больше 9 месяцев, то воздержитесь от покупки. Дело в том, что смеси впитывают влагу из воздуха, постепенно твердея и скатываясь в камушки

Качественно выровнять поверхность с такими вкраплениями не удастся — они будут постоянно царапать ее

Ну и еще один недостаток старых смесей — они слеживаются, и их будет очень сложно размешать. Это означает, что в залитой стяжке могут быть нерастворившиеся комки, которые значительно снижают ее прочность

Качественно выровнять поверхность с такими вкраплениями не удастся — они будут постоянно царапать ее. Ну и еще один недостаток старых смесей — они слеживаются, и их будет очень сложно размешать. Это означает, что в залитой стяжке могут быть нерастворившиеся комки, которые значительно снижают ее прочность.

Также для создания стяжек могут использоваться легкие бетоны плотностью от 600 до 1100 кг/м³, монолиты, керамзито-и перлитобетон. Подобные ячеистые бетоны имеют малый вес, поэтому не перегружают плиты перекрытия, а также обладают хорошими тепло-звукоизоляционными свойствами. Минус у таких поверхностей в высокой дисперсии: их нужно будет дополнительно выровнять тоники слоем качественной стяжки.

Устройство монолитных перекрытий

Устройство монолитных перекрытий произвести просто, но и в тоже время требует ряд знаний и умений, необходимые для устройства монолитного перекрытия в доме. Как правило в бригаде монолитчиков имеется разделение на этапы монтажа монолитного перекрытия. Это арматурщики, опалубщики и бетонщики. Каждый этап требует знаний и умений для устройства монолитного перекрытия в доме. Рассмотрим в подробности различные этапы:

Установка опалубки монолитного перекрытия

Установка опалубки монолитного перекрытия несложный этап. Он не требует отдельных конструкторских расчетов перекрытия, но требует точности в установке. От точности установки опалубки для монолитного перекрытия будет зависить отсутствие горизонтального отклонения бетонного перекрытия в соответствии с СНиП 52-01-2003. При установки опалубки перекрытия применяются следующие инструменты

Оптический нивелир
Уровень различной длины
Рулетки
Молотки
Вязальные крючки
Электрическая пила

Установка телескопических стоек для монолитного перекрытия

Установка телескопических стоек производится в соответствии со схемой расстановки стоек и в соответствии с таблицей нагрузок. Телескопические стойки опалубки монолитного перекрытия применяются различной длины, в зависимости от высоты низа бетонного перекрытия при строительстве дома.

Телескопические стойки имеют длину от 1200 мм до 5500 мм.

Стандартная современная система опалубки для монолитных перекрытий позволяет увеличить шаг расстановки телескопических стоек от 1000 мм до 1750 мм.

Рассчитать нужное количесво телескопических стоек необходимых для монолитного перекрытия можно по следующей формуле обозначенной в таблице :

Унивилка

Унивилка для опалубки является связывающим звеном между телескопической стойкой и двутавровой балкой. Унивилка представляет из себя металлическуб площадку и стойки ограждения. Стойки ограждения зачастую выполнены из равнополочного уголка. Унивилка насаживается сверху телескопической стойки и равномерно распределяет нагрузку передаваемую от конструкции балок и фанеры.

Конструкция нижней площадки унивилки, размером 244 мм х 154 мм, позволяет расположить как одну так и две двутавровой балки шириной 80 мм и прочно зафиксировать балку предотратив ее смещение со стойки для монолитных работ во время монтажа и заливки бетона.

В случаее если во время эксплуатации опалубки произойдет поломка унивилки, ее легко отремонтировать в построечных условиях, путем приварки сломанных элементов

Стяжка пола и её основные функции

Прежде чем речь пойдет о том, как правильно и качественно удалить старую стяжку, следует разобраться и понять, что же это такое и зачем монтируется в жилых и производственных помещениях. Стяжка – это основание, которое укладывается на черновой пол (например, перекрытие, грунт и т. д.), а уже сверху на него монтируется финишное напольное покрытие. Стяжка позволяет выровнять поверхность чернового слоя пола либо, наоборот, задать ему определенный уклон

Это свойство очень важно в отношении некоторых напольных покрытий – среди всего многообразия финишных материалов есть те, что которые очень требовательны к ровности и чистоте основания, а именно этих качеств и позволяет добиться укладка стяжечного слоя

Какие виды стяжки пола бывают?

Также внутри создаваемого основания могут прокладываться всевозможные коммуникации – трубы водоснабжения и водоотведения, электропроводка, вентиляция и т. д. Стяжка позволяет равномерно распределить нагрузку, которую испытывает пол ежедневно, по всей поверхности. Также благодаря ей удается создать хорошие гидро-, тепло- и звукоизоляционные слои.

Устройство стяжки пола

В среднем, толщина стяжечного слоя невелика – около 4-10 см в зависимости от того, насколько необходимо выровнять черновое основание. Есть и более толстые варианты, но это встречается редко.

Расход цемента на стяжку

Стяжка бывает монолитная, изготовленная из строительной смеси на основе цемента, песка и воды – бетона, а также композитная, которая представляет собой слой гипсовых материалов и керамзита. Особую прочность этот слой приобретает за счет укладки внутри стяжки армирующей сетки, изготовленной из стали или полимерных материалов – получается стяжка армированная.

Бетонная армированная стяжка

Основные достоинства стяжки:

долгий период эксплуатации;
отменная прочность;
возможность обеспечить тепло- и гидроизоляцию пола;
устойчивость к различным типам нагрузок.

Недостатки стяжки – это сложный монтаж, длительный период высыхания, значительная стоимость работ. Да и демонтировать ее в случае необходимости не так просто.

Схема восстановления бетонной стяжки

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению a_R, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξ_R, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е. в сущности, на растяжение будет работать именно армирующий каркас

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

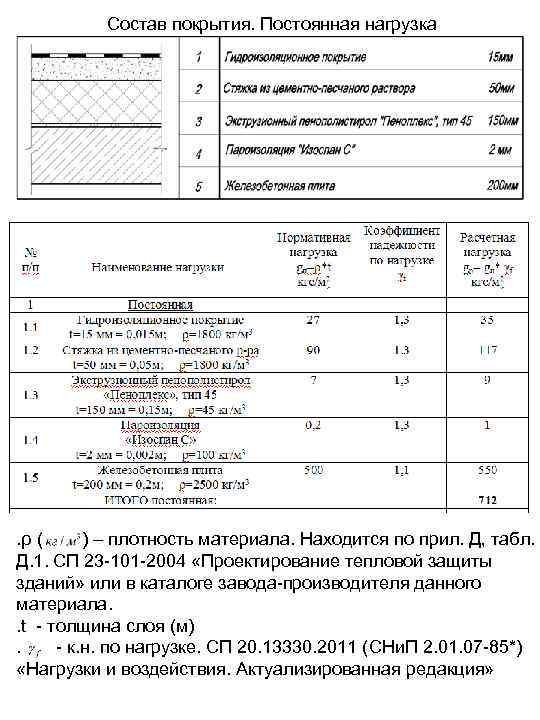

Определение нагрузки на плиту

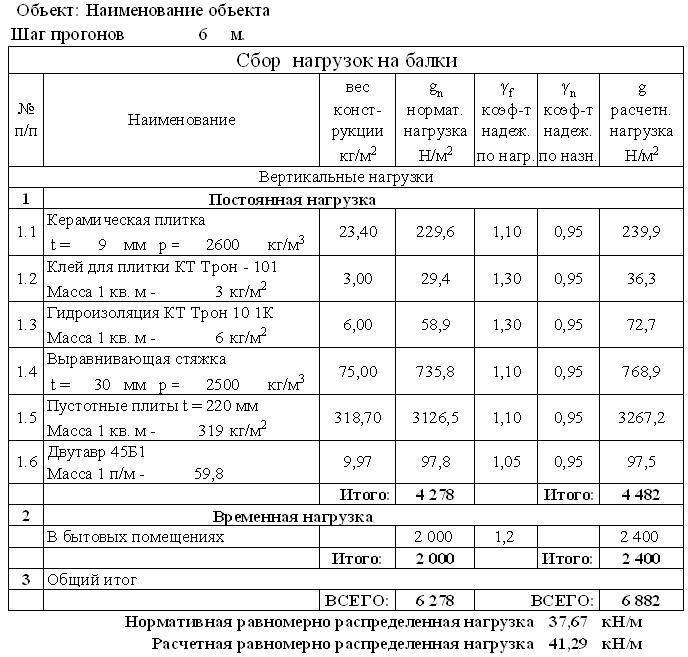

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

https://youtube.com/watch?v=RuDe63IZOGI

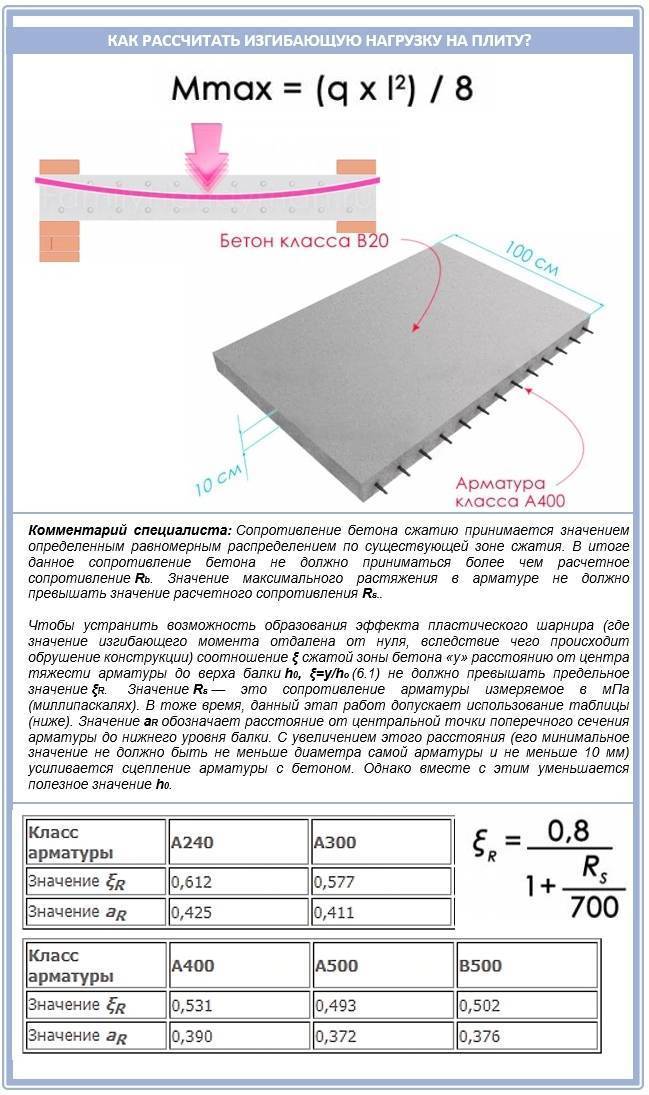

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

М_мах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

На что обратить внимание при подсчете

Стяжка представляет собой специальный раствор, состоящий из песка, цемента и воды, смешанный в определенных пропорциях

Очень важно иметь в виду, что количество тех или иных компонентов может варьироваться в зависимости от того какие именно свойства планируется получить от готового продукта. Именно от этого фактора зависит расход материалов

Опытные строители, отлично знают, что основной причиной получения некачественной стяжки чаще всего становится несоответствующий установленным нормативам расход цемента

Важно иметь в виду, что расчет смеси и всех основных компонентов для стяжки пола осуществляется на один кубометр готового раствора

В зависимости от внешних условий рекомендуется использовать растворы разных марок, расход которых будет зависеть от желаемой прочности будящей стяжки пола. Так, на один кубический метр раствора М150 для создания стяжки расход цемента марки М400 составит 490 килограмм. В перерасчете на более привычные квадратные метры, на один квадратный метр помещения на стяжку пола, толщиной в один сантиметр будет расходоваться порядка 50 килограмм цемента марки М400.

Марка М400 является универсальной и одной из часто используемых для проведения строительных работ. Нередко, для придания стяжки надежности и большей прочности для выравнивания пола в гаражах и складских помещениях используют цемент марки М200.

В процессе высыхания и затвердевания стяжки, происходит уменьшение ее первоначальных объемов, примечательно, что данный процесс происходит неравномерно как по площади, так и по объемам. Что в результате может привести к растрескиванию и отслоению стяжки. Для того чтобы избежать этого специалисты рекомендуют использовать небольшие хитрости. К примеру, места отслаивания раствора рекомендуется периодически смачивать большим количеством воды.

Условность значения равномерно-распределённой нагрузки

Однако появляется законный вопрос: почему тогда при обсуждении проектов складских помещений встречается такая характеристика, называющаяся «допустимой нагрузкой до 5 (6) т/м2»? Всё дело в том, что ввиду массового строительства складских комплексов появилась необходимость их строгой классификации по характеристикам, которые бы отражали их инвестиционную привлекательность и делали бы общение между арендаторами, девелоперами и строителями складов более удобным.

Это вызвало появление классификации складских комплексов на несколько типов: «А», «B», «C» и так далее. Которые предполагают различные уровни допустимых нагрузок на полы. Например, склад категории «А» предполагает величину равномерно-распределённой нагрузки на уровне 5-6 т/м 2 . Это помогает проектировщикам, арендаторам и инвесторам обладать единым представлением о характеристиках склада: возможностях размещения на полу сборно-разборных стеллажей с параметров 5-ярусного хранения грузов на европаллетах массой до 1 тонны.

Обычно на складах используют фронтальные стеллажи, имеющие общепринятое и стандартное расстояние каждой вертикальной стойкой – 1,05 на 2,75 метров. Таким образом, смысл условного показателя равномерно-распределённой нагрузки ограничивается связью с предполагаемыми характеристиками склада, нужными для инвесторов, арендаторов и заказчиков, но недопустимыми для инженерного расчёта.
