Требования к напольному покрытию при эксплуатации теплых электрических полов
При проектировании электрической системы обогрева полов зачастую забывают о том, что с ней могут работать далеко не все покрытия. И к этому вопросу надо отнестись со всей внимательностью и серьезностью. С какими покрытиями работа теплых электрических полов противопоказана:
- Линолеум на резиновой или войлочной основе.
- Толстые ковры или ковры на резиновой основе.
- Дощатый пол толщиной более 25 мм.
При выборе линолеума, ламината, паркетной доски или ковролина следует обязательно поинтересоваться, могут ли работать эти покрытия с системой теплых полов. Ведущие производители указывают это всегда на маркировке и в сопроводительной документации.
Такими значками обозначаются напольные покрытия, способные работать с теплым полом
Для контроля отопления деревянных полов, а также тонких полов рекомендуется использовать терморегуляторы с двумя датчиками: температуры поверхности пола и воздуха в помещении. Если известно термическое сопротивление напольного покрытия RT, которое может быть указано в документации, то лучше руководствоваться следующими правилами:
- При удельной мощности 150 Вт/м2 максимальное термическое сопротивление(RTmax) может быть до 0,13 м2*K/Вт.
- При Pуд=125 Вт/м2 – RTmaxне более 0,16 м2*K/Вт.
- При Pуд=100 Вт/м2 – RTmaxне более 0,18 м2*K/Вт.
Если в конструкции пола применяются многослойные покрытия, например – ламинат с подложкой, то их термические сопротивления складываются, и проверяется соответствие вышеперечисленным условиям.
Расчет длины нагревательного кабеля при помощи калькулятора
Необходимые пояснения
При вычислении длины кабеля с помощью калькулятора следует ввести ряд запрашиваемых значений:
- Предназначение и расположение помещения. «Теплый пол» может служить основным видом обогрева помещения или служить дополнительным. Необходимо указать данные о том, что работы проводятся на первом этаже, по грунту или же пол будет расположен выше отапливаемого помещения.
- Вводятся данные о площади пола, где планируется укладка кабеля.
- Используя паспортные значения приобретаемого комплекта, задается необходимая мощность кабеля. Измерения выполняются в расчете Вт/м (метр погонный).
Схема расчета длины

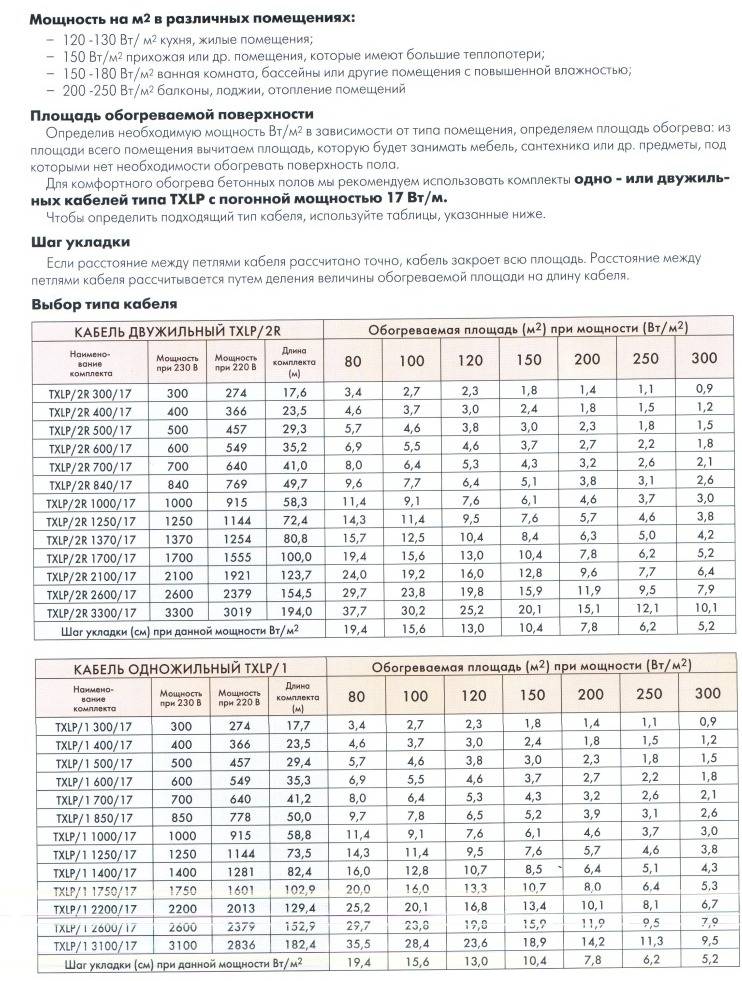

Нагревательные кабели характеризуются разными коэффициентами теплоотдачи (выражается в ваттах на метр погонный). Паспорт изделия в обязательном порядке содержит данный показатель.
При внесении данных о площади помещения, где планируется использовать «теплый пол», то следует учитывать следующее:
- кабель никогда не укладывается в местах расположения стационарных предметов или бытовой техники;
- расстояние от стен должно быть не менее 50 мм;
- отопительные приборы должны находиться на расстоянии не менее 100 мм.
Рекомендуется перед началом работ разработать схему пола, где планируется расположить обогревательный кабель. Это поможет при вычислении площади, необходимой для обогрева.

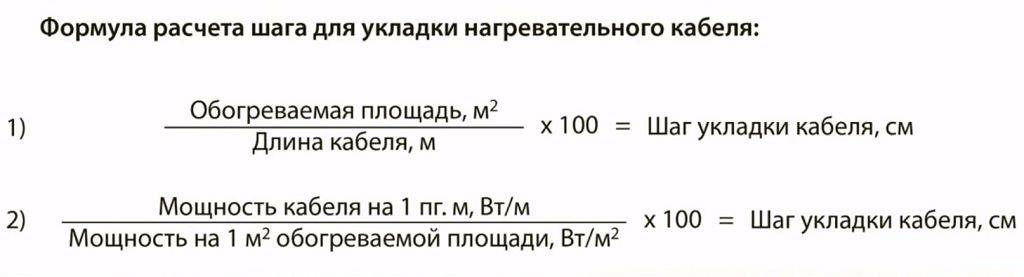

Введя все данные, калькулятор выдаст нужную длину кабеля. По полученным данным в магазине можно приобрести подходящий комплект. Помимо длины кабеля не менее важным параметром является шаг укладки, для расчета которого также предлагаем специальный калькулятор.
Статья по теме:
Экономьте время: отборные статьи каждую неделю по почте
Источник
Определение неисправности теплого электрического пола
Если теплый пол перестал греть, то неисправными может быть терморегулятор, датчик температуры или точки присоединения проводов к нагревательным элементам.
Для определения места неисправности нужно в первую очередь проверить терморегулятор. Если он не подает признаков работы, то нужно убедиться, что на терморегулятор подается питающее напряжение. Вполне возможно сработал автомат защиты или УЗО (если установлено).
Проверить подачу напряжения можно с помощью мультиметра, включенного в режим измерения переменного напряжения непосредственно на контактах клеммной колодки. Если нет прибора, то можно подключить любую лампочку или электроприбор. Заодно нужно подтянуть все винты в клеммной колодке терморегулятора, вполне возможно один из них недостаточно закручен.
Если работает дисплей у цифрового или светится индикатор нагрева пола у простого терморегулятора, значит питающее напряжение подается и нужно подключить вместо проводов, идущих к нагревателю пола любую лампочку на 220 В. Если лампочка светится, значит дело в проводах подвода питающего напряжения на нагреватель пола.
Если лампочка не засветилась, значит неисправен датчик температуры или схема терморегулятора. Датчик температуры представляет собой сопротивление, величина которого изменяется в зависимости от температуры его корпуса. Его можно прозвонить мультиметром, сопротивление должно лежать в пределах от 5 до 20 кОм.
В случае если пало подозрение на неисправность нагревательных элементов, то нужно подать напрямую напряжение 220 В с помощью шнура с вилкой непосредственно на провода, идущие на теплый пол, отключив их от терморегулятора. Если пол начал через время нагреваться, значит точно неисправен терморегулятор и потребуется его ремонт или замена.
Бывает неисправность теплого пола, при которой нагревается не вся его поверхность. В таком случае терморегулятор исправен и скорее всего неисправность кроется в плохом контакте соединения токоподводящего провода медной шиной. Придется вскрывать пол и восстанавливать контакт.
Если соединение проводов с медными шинами будет сделано с помощью пайки по технологии описанной в статье, то такая неисправность теплого пола будет исключена.
Расчет для неправильных комнат
Бывает так, что комнаты имеют сложную геометрию. Чтобы подсчитать общую площадь нужно разбить такое помещение на несколько зон. После этого подсчитать их площадь и просуммировать (см. рис).
Два варианта расчета площади комнаты неправильной формы. Суммарная площадь помещения равна площади зон A + B + C.
После того как была выведена площадь каждой части помещения, суммируем их. после этого полученное значение подставляем в ту же формулу:
S / H x 1,1 + D x 2 = L
Иногда в одной части комнаты теплый пол укладывают с шагом труб, отличным от другой. В таком случает необходимо рассчитывать длины труб для каждой части помещения отдельно. А результаты – суммировать.
Саморегулирующийся нагревательный кабель
Основным недостатком резистивных кабелей и нагревательных матов на их основе является необходимость постоянного теплоотвода от них, так как от температуры окружающей среды практически не зависит их сопротивление и соответственно количество генерируемого тепла. Если от кабеля не отвести тепло, то он перегреется и выйдет из строя. Именно поэтому теплые полы резистивными кабелями нельзя оборудовать под стационарно стоящей мебелью без ножек.
Саморегулирующийся кабель в теплых полах применяется крайне редко
Такого недостатка лишен саморегулирующийся кабель, погонная мощность которого зависит от температуры. Греющим элементом является полупроводниковый полимер, способный менять свое сопротивление в зависимости от температуры Такие кабели можно без страха отрезать любой длины, это не приведет к перегреву и выходу из строя. Однако, высокая цена ограничивает их применение в качестве теплых полов, поэтому их используют в основном для обогрева трубопроводов.
Пленочный инфракрасный теплый пол
Сравнительно новым видом подогрева полов являются инфракрасные (ИК) теплые полы, которые имеют в своей основе излучатели в виде поперечных графитовых полос, подключенных к продольным медно-серебряным проводникам. Вся конструкция располагается в полиэстеровой пленке, которая имеет толщину не более 0,4 мм. Особенностью пленочных полов является то, что большая часть генерируемой энергии приходится на лучевую составляющую — инфракрасные волны в диапазоне от 4 до 20 нм. Известно, что лучевое инфракрасное тепло нагревает не воздух, а окружающие предметы, а это воспринимается человеком очень комфортно.
Пленочный инфракрасный пол не любит «мокрых» процессов в строительстве
Основными характеристиками инфракрасных пленочных полов нужных в расчетах являются:
- Напряжение питания 220/230 В и удельная потребляемая мощность, которая может составлять 130, 150, 170, 200, 230 Вт/м2, — в зависимости от помещения и его назначения.
- Ширина рулона пленочного ИК пола: 0,5, 0,8 или 1 метр. Длина от 1 до 20 метров. Это позволяет «подогнать» пленку под любые помещения.
Пленочный пол также требует укладки только на ту площадь пола, которая не занята стационарной мебелью без ножек. Еще одним серьезным ограничением применения является невозможность укладки в стяжку, так как ИК пленки не «любят» мокрых процессов в строительстве. Лучшее применение для таких нагревателей – это укладка «сухим» способом на абсолютно ровные поверхности с последующим настилом ламината, предназначенного для теплого пола, линолеума или ковролина.
Расход материала
Количество требуемого материала напрямую зависит от выбора способа расположения и шага труб внутри одного контура.
Проектирование схемы монтажа материалов осуществляется так, чтобы греющий контур захватывал максимальную площадь, учитывая отступ от стен в 25-30 см. При этом участки пола, на которых предполагается размещение тяжелой мебели и громоздких предметов, камина, ванны, крупногабаритной бытовой техники, кухонных и гостиных гарнитуров, встроенных шкафов и т.д. не обогреваются.
труба для теплого пола
Расчет системы теплого пола
Поверхность свыше 40 м² оборудуют минимум двумя рабочими контурами, часто используя метод расположения труб «двойная змейка».
Чтобы высчитать примерную длину материала нужно воспользоваться формулой:
D=S/M˟k
где:
- D – длина трубы;
- S – обогреваемая поверхность пола;
- M – шаг;
- k – показатель запаса, находящийся в промежутке 1,1-1,4.
| Шаг, мм | Расход трубы на 1 м², м |
|---|---|
| 100-120 | 10-10,5 |
| 150-180 | 6,7-7,2 |
| 200-220 | 5,0-6,1 |
| 250-270 | 4,0-4,8 |
| 300-350 | 3,4-3,9 |
Маты для теплого пола, оснащенные бобышками, помогут точно вымерять шаг укладки
Допустимая длина теплоносителя находится в прямой зависимости от внешнего диаметра:
- для трубы сечением 20 мм максимальная длина составляет 120-125 м;
- диаметр 18-19 мм обуславливает длину тепломагистрали 120-122 м;
- 16-17 мм труба допускает максимальный контур 100-102 м.
Если длина трубы превышает рекомендуемый показатель, то есть вероятность затрудненной циркуляции воды, что означает плохую работу определенного участка контура. В этом случае рекомендуется проложить две тепломагистрали вместо одной.
Независимо от выбранной схемы укладки, отрез трубы в греющем контуре должен быть цельным, без нахлесток, стыков или повреждений. Поскольку в непредвиденной ситуации отключить часть системы будет невозможно, а демонтаж напольного покрытия с целью найти и устранить протечки и неполадки выйдет трудоемким и затратным.
Монтаж греющего карбонового кабеля 33 Ом (12К)
После того, как Вы рассчитали нужную Вам длину отрезка, которая решит Ваши задачи по обогреву, Вам необходимо соединить этот отрезок с электрическим проводом, таким как, например, ПВ-3. Как быстро и легко это сделать, смотрите в нашем кратком видеоролике:
Ваша задача — это просчитать какими отрезками Вы будете использовать кабель, разложить его как Вам удобно и соединить все отрезки путем параллельного соединения с проводом подачи электричества. Вы можете уложить греющий кабель в одном помещении, а подключить его к электричеству хоть на расстоянии 100 метров, Вам просто нужно будет купить 2 стометровых отрезка кабеля ПВ-3 и протянуть их на 100 метров куда Вам надо.
Технология прогрева и схема укладки
Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.
Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.
К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.
Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:
- Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
- Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
- Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.
При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.
Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.
Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.
Подогрев сварочным аппаратом и электродами
Сварочный аппарат и кабель – не единственный вариант прогрева бетона. Использовать можно также электроды, составив правильную схему и продумав все этапы.
Важная информация про прогрев бетона электродами:
- Есть сквозной прогрев, который применяется для бетонных конструкций сложной формы или внушительной толщины. Данный метод предполагает установку электродов на расстоянии минимум 3 сантиметра от опалубки.
- Периферийный способ прогрева предусматривает монтаж электродов на поверхности бетона. Так удается извлечь все нагревающие элементы после того, как бетон застынет.
- Подаваемый на электроды ток нужно постоянно регулировать, так как влага испаряется и этот процесс требует внимания.
- Поверхность нагрева должна быть накрыта специальным теплоизоляционным материалом, это поможет уменьшить тепловые потери с одновременным повышением КПД электродов.
- В случае применения стержневого прогрева электроды нужно монтировать на одинаковом расстоянии, чтобы исключить риск перегрева отдельных зон.
- Электродный прогрев не эффективен для малых изделий/конструкций.
- Текущую температуру бетона нужно постоянно замерять через небольшие промежутки времени.
- Правильная схема подключения электродов обязательно должна создаваться индивидуально для каждого случая.
В данном случае нагревающими элементами являются электроды, которые вживляют в толщу бетона. Ток идет прямо через раствор, в связи с чем отмечают главный минус метода – опасность поражения током людей, которые находятся рядом
Уровень безопасного напряжения составляет до 36 В, если больше – важно обеспечить недопущение на объект животных и людей. Некоторые мастера утверждают, что способ может стать причиной быстрого износа сварочного трансформатора, но это не проверено. Электроды (арматурные прутья) укладывают в бетонную конструкцию, последовательно соединяя так, чтобы вышло два отрезка, изолированных один от другого
К одному отрезку подключают провод прямой, а к другому – обратный. С целью обеспечения контроля тока между двумя электродами желательно подключить лампу накаливания (но это не обязательно)
Электроды (арматурные прутья) укладывают в бетонную конструкцию, последовательно соединяя так, чтобы вышло два отрезка, изолированных один от другого. К одному отрезку подключают провод прямой, а к другому – обратный. С целью обеспечения контроля тока между двумя электродами желательно подключить лампу накаливания (но это не обязательно).
Важно через одинаковые промежутки времени измерять температуру бетона для исключения вероятности обезвоживания застывающего раствора и покрытия трещинами. Залитая конструкция должна быть накрыта пленкой, сверху утеплителем, чтобы исключить потери влаги и тепла
Технология прогрева кабелем ПНСВ
Для эффективного прогрева необходима точная регулировка мощности. В противном случае недостаточный или чересчур сильный нагрев прогревочного провода может вызвать разрушение монолита. При перегреве изоляционная оболочка может расплавиться, и жилы проводов тогда войдут в контакт с арматурой, вследствие чего произойдёт короткое замыкание. Чтобы это не происходило, применяют специальные схемы подключения греющего проводника.
Варианты схем подключения
В результате теоретических разработок и опытных исследований было определено напряжение величиной 70 вольт, при котором ПНСВ наиболее эффективно «работает» с твердеющим раствором. Для создания оптимальных условий обогрева потребуется понижающий трансформатор.

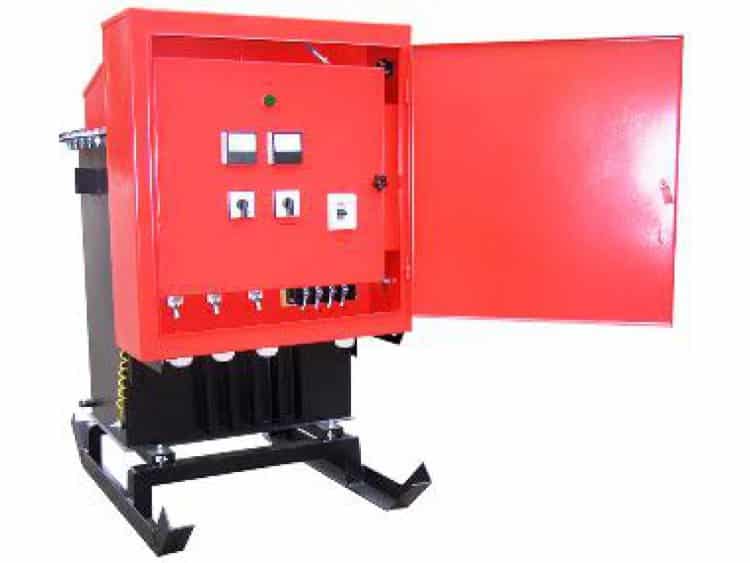

Трансформаторная понижающая подстанция
Перед монтажом электропроводки делают расчёт длины провода. Затем определяют схему укладки и способ подключения кабеля, величину рабочего выходного напряжения с учётом объёма бетонного раствора, окружающей температуры и габарита монолитной конструкции. Чтобы не погрязнуть в сложных расчётах, пользуются онлайн калькулятором, который учитывает все вышеперечисленные параметры. Используют две самые распространённые схемы укладки и подключения кабеля: это звезда и треугольник.
Варианты подключения
Максимальная температура теплого пола
Как уже было сказано выше, нагревательный кабель может нагреваться до температуры 65 градусов по цельсию. Следовательно, теплый пол никак не может разогреться до большей температуры. Стоит заметить, что и до 65 градусов он вряд ли разогреется – ведь кабель окружен слоем стяжки, плиточного клея, самой плиткой. Все эти материалы будут рассеивать тепло в окружающий воздух и бетонное перекрытие пола.
Поэтому опасения, что от греющего кабеля, залитого стяжкой или заложенного плиткой случится пожар – бессмысленны. Под слоем цемента и кафеля не случится ничего страшного даже при возгорании самого кабеля, что невозможно при правильном монтаже.
Единственное, чего не стоит делать – размещать греющие жилы под различными ковриками и пледами. Из-за подобной самодеятельности действительно может случится пожар – оболочка кабеля окружена горючим материалом, который может подвергаться механическому воздействию. В этом случае провод может легко повредиться и замкнуть.
Данные для расчета длины трубопровода
Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.
Длина трубы для контура
Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.
| Внешний диаметр трубы | Максимальная величина трубы |
| 1,6 – 1,7 см. | 100 – 102 м. |
| 1,8 – 1,9 см. | 120 – 122м. |
| 2 см. | 120 – 125 м. |
Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.
От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.
Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.
Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.
| Шаг, см. | Расход рабочего материала на 1 кв.м., м. |
| 10 — 12 | 10 – 10,5 |
| 15 — 18 | 6,7 – 7,2 |
| 20 — 22 | 5 – 6,1 |
| 25 — 27 | 4 – 4,8 |
| 30 — 35 | 3,4 – 3,9 |
При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.
Онлайн калькулятор для расчета
Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:
- На бумаге рисуется общая площадь помещения.
- Измеряются размеры габаритной мебели и напольной электротехники.
- В соответствующем расположении все измерения переносятся на бумагу.
- Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.
Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.
Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.
Высчитывается длина по следующей формуле:
Д = Р/Т ˟ k, где:
Д – длина трубы;
Р – обогреваемая площадь помещения;
Т – шаг трубы для теплого водяного пола;
k – показатель запаса, находящийся в промежутке 1,1-1,4.
Онлайн расчет прогрева бетона проводом ПНСВ
Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на ,0 А восемь таких сегментов. Используется для ускорения прогрева бетона монолитных конструкций в зимнее время.
Прогрев бетона трансформатором хорошо зарекомендовал себя при бетонировании в зимнее время. Этот способ относится к категории электропрогрева, из чего становится понятно, что тепло вырабатывается при помощи электрического тока. Совместно с трансформаторами можно использовать либо провода, либо электроды.
Поэтому провод ПНСВ четко отрезают на отрезки определённой длины, чтобы ток в проводе, погруженном в бетон, составлял 14—16 А. Введите диаметр жилы ПНСВ 0.
Разновидности проводов
Визуально кабель для прогрева бетона не отличается от остальных проводов. В нем находится одна жила. При бетонировании добиваются температуры в 55 градусов. Провод пропускает максимально предельную силу тока — до 16 А. Гибкость изделия достигается благодаря сечению жилы — от 0,5 до 3 мм. Один кубический метр бетона можно прогреть проводом длиной 55 метров.
Среди разнообразия видов прогревочного кабеля выделяют:
- ПНСВ;
- ПТПЖ.
Провод ПНСВ имеет невысокую стоимость, поэтому пользуется большой популярностью. Аббревиатура расшифровывается как «провод нагревательный стальной виниловый». Первые две буквы определяют назначение изделия, третья — материал, из которого изготовлена жила, четвёртая — тип изоляции.
После загрузки бетона могут возникнуть некоторые проблемы, но их можно устранить с помощью кабеля сечением 3 мм. Изоляция у провода довольно прочная, поэтому она не повредится при уплотнении раствора. Интенсивная застройка часто вызывает перекос фаз, что приводит к некачественному электропитанию.
Провод ПТПЖ изначально использовался для подключения акустической аппаратуры. Это двужильный элемент, который мало отличается от ПНСВ. Его сечение колеблется от 0,5 до 1,2 мм, оплётка — оцинкованная. Работать с ним можно при температуре не ниже 30 градусов. Необходимо соблюдать радиус в 10 мм при изгибе провода. Тонкий ПТПЖ предназначен для конструкции тёплого пола, более толстый кабель необходим при прогреве монолитных сооружений.
Резистивный нагревающий кабель
Системы теплых полов на этой основе применяется чаще всего, так как он прост по конструкции и имеет более низкую, по сравнению с другими типами нагревателей цену. В его основе одно- или двухжильный проводник, заключенный в защитный экран и имеющий определенное сопротивление. По своей сути – это вытянутый нагревательный элемент, который при подключении к электрической сети вырабатывает определенное количество тепловой энергии. Резистивные кабели всегда имеют фиксированную длину, которую нельзя изменять ни в коем случае, так как это в корне меняет всю настройку системы. Любые попытки укоротить резистивный кабель уменьшают его сопротивление, увеличивается ток и это чаще всего приводит к выходу из строя.
Резистивные кабели – просты, надежны и неприхотливы
Основными характеристиками резистивных кабелей являются:
Конструкция кабеля (одножильный, двухжильный, зональный) и его назначение.
напряжение питания и мощность
Обычно производители указывают два напряжения питания 220/230 вольт и соответствующую им мощность в Ваттах, например, греющий кабель deviflex DTIP?18, длиной в 22 метра имеет мощность 360/395 Ватт соответственно
Очень важной характеристикой греющих кабелей является погонная мощность, то есть, сколько Ватт излучается одним метром. В вышеприведенном примере кабеля погонная мощность составляет 18 Вт/м при напряжении питания 230 В
Этот показатель указан в маркировке кабеля, но его можно и вычислить. Если мощность в 395 Вт поделить на длину в 22 метра, то получается 395/22=17,95 Вт/м.

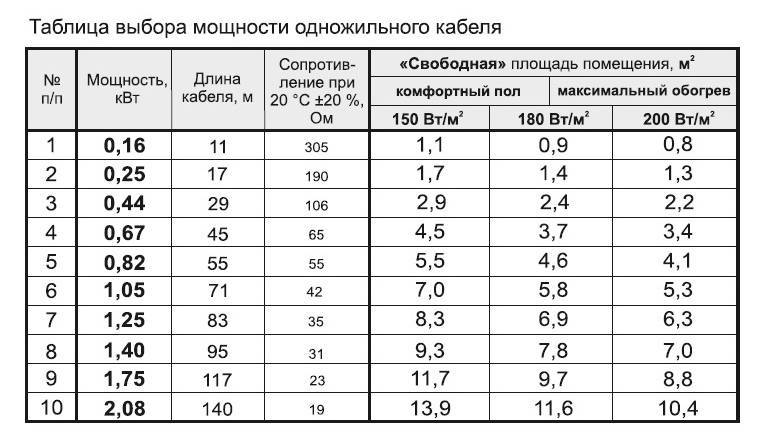

Резистивные кабели производятся разной длины (7—220 м), различной погонной и общей мощностью, что вполне может удовлетворить все потребности. Естественно, что кабель надо укладывать по особой схеме, для охвата всей площади помещения, но об этом будет подробно рассказано в последующих разделах.
Нагревательные маты
Для удобства укладки были изобретены нагревательные маты, где греющий резистивный кабель вплетен в полимерную сетку и уже уложен с нужным шагом. Сетка обычно имеет клеевую основу и может приклеиваться к поверхности пола, что только добавляет удобства при монтаже. Особенно это хорошо при укладке плитки, когда маты скрываются прямо в слое плиточного клея или при ремонте, если делают только самовыравнивающую тонкую стяжку, на которую можно впоследствии настелить ламинат или ковролин. Большинство греющих матов выпускается шириной в 45 см и разной длины, что позволяет выбрать конкретную модель для любого помещения. При этом не стоит забывать, что в основе матов лежит резистивный, обычно двухжильный, кабель, поэтому отрезать маты по проводникам строго запрещено!
Нагревательные маты очень удобны в расчетах и монтаже
Основными характеристиками нагревательных матов являются:
- Напряжение питания, которое обычно составляет 220/230 В и мощность нагревательного мата.
- Длина мата и рекомендуемая площадь укладки, обычно от 0,5 м2 до 12 м2 при длине от 1 до 24 м.
- Один из главных показателей – удельная мощность, то есть, какое количество тепла генерирует нагревательный мат на 1 ме2р квадратный. Измеряется она в Вт/м2 (Ваттах на метр квадратный). Для теплого пола обычно выпускаются маты с удельной мощностью 100—150 Вт/м2, очень редко 200 Вт/м2.
Особенности расчетов стержневых инфракрасных полов
Главной отличительной чертой стержневых ИК полов является то, что они саморегулирующиеся, то есть при повышении наружной температуры их пиковая мощность снижается примерно в 1,5 раза. Это позволяет применять их на всей площади помещения, независимо от положения мебели. Для расчета стержневых теплых полов воспользуемся предыдущим примером комнаты с Sобщ=24 м2 и рассчитаем их для всей площади: Sу=Sобщ=24 м2.
- Для комфортного обогрева пола выбирается система теплых стержневых ИК полов UNIMAT RAIL, имеющая пиковую погонную мощность 116 Вт/м. Ширина мата равна 83 см, они укладываются с интервалом до 10 см, поэтому их длина выбирается исходя из требуемой обогреваемой площади.
- Из ассортимента UNIMAT RAIL выбирается комплект UNIMAT HR-S-2500, длиной в 25 метров, пиковой мощностью 2900 Вт, способный отопить площадь до 25 м2.
- На плане помещения, предварительно нарисованным на миллиметровой бумаге, делается раскладка нагревательных матов. Причем силовые кабели могут разрезаться в любом месте посередине между нагревательными стержнями. Нагревательные стержни разрезать нельзя.
Пример раскладки стержневых инфракрасных нагревательных матов со схемой подключения
- Определяется количество дополнительных комплектующих.
- Выбирается терморегулятор, рекомендованный производителем.
Электрический теплый пол под плитку без стяжки. Заливка стяжки
Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для стяжки пола потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:
- Вода (0.6 части).
- Цемент (1 часть).
- Песок (4 части).
- Щебень (5 частей).
- Пластификатор (1% массы цемента).
Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.
1. Металлическая сетка, 2. Нагревательный кабель, 3. Стяжка, 4. Плитка.
Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть электрический теплый пол . Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.
Стоит отметить, что бетонная теплая стяжка под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.
Общее строение «теплого пола» с нагревательным кабелем
Чтобы принимать решение о выборе того или иного «теплого пола», надо, думается, понимать, что выбранная система собою представляет, и с чем простоит столкнуться в ходе выполнения монтажных работ.
Итак, подогрев пола с помощью электрического кабеля.
Примерная схема устройства «теплого пола с электрическим нагревательным кабелем.
1 — плита перекрытия.
2 — стой термоизоляции, необходимый для эффективной работы системы «теплый пол».
3 — тонкая стяжка, закрывающая термоизоляцию и выравнивающая поверхность под укладку нагревательного кабеля.
4 — тонкая термоизоляционная подложка, обычно – из вспененного полиэтилена, с фольгированной поверхностью. Отражающая фольгированная поверхность должна смотреть вверх.
5 — уложенный нагревательный кабель «теплого пола».
6 — Монтажные ленты (шины), облегчающие укладку кабеля. Необязательный элемент – кабель часто просто подвязывают к армирующей полимерной сетке, как показано на первой иллюстрации этой публикации.
7 — цементно-песчаная стяжка, толщиной от 20 до 50 мм, закрывающая кабель, становящаяся не только основой для последующего настила финишного покрытия пола (поз. 8), но и распределителем и аккумулятором выработанного кабелем тепла.
9 — соединительные муфты, обеспечивающие коммутацию нагревательного кабеля с проводами питания, или, как их еще называют, «холодными концами» (поз. 10).
11 — термодатчик в трубке, вмурованной в стяжке, для постоянного отслеживания температуры нагрева «теплого пола».
12 — Терморегулятор, расположенный в удобном для пользователя месте. Выполняет функции общей коммутации всех подходящих проводов («холодных концов», кабеля домашней электросети 220 В, сигнального провода термодатчика) и управления – отлаженная система будет поддерживать температуру нагрева поверхности, заданную пользователем, или по запрограммированному алгоритму.
Схема, безусловно, лишь примерная, и на деле могут быть как мелкие, так и довольно серьезные изменения, в зависимости от конструкции пола. Но общий принцип сохраняется: в любом случае – под нагревательным кабелем обязательно должен располагаться слой термоизоляции.
Стяжка, заливаемая поверх кабеля – это оптимальное решение. Но если посмотреть внимательнее на проекты, опубликованные в интернете, то видно, что иногда даже обходятся без нее. Пример показан на иллюстрации ниже.
Один из вариантов размещения нагревательного кабеля в «недрах» деревянного пола
В данном примере между лагами деревянного пола уложены жесткие плиты высокоэффективного утеплителя с внешним фольгированным покрытием. По ним произведена укладка нагревательного кабеля. Сверху кабель ничем не заливается – просто по лагам осуществляется монтаж половиц.
Да, такая схема тоже будет работать, но надо правильно понимать, что высокой эффективности ожидать от нее не приходится. Для создания каких-то «зон комфорта» – возможно, но в качестве альтернативы отоплению – и речи быт не может.
Памятка перед монтажем. Частично аккумулирующее отопление
Снижение затрат на электроэнергию может достигаться за счет использования систем отопления, задействованных в ночные часы. Для этого необходимо, чтобы тепло накапливалось в бетонной стяжке во время действия низких тарифов, и обогревало помещение днем. Бетонная стяжка прогревается нагревательными кабелями, интенсивность, скорость прогревании накопление тепла зависит от толщины стяжки, глубины залегания кабеля и материала покрытия пола. Нагревательные кабели можно использовать как для укладки в базовую, так и выравнивающую стяжку. Частично аккумулирующее отопление обычно используется с такими материалами покрытия пола как линолеум, дерево, ковролин. Необходимо убедиться в том, что толщина стяжки достаточна для накопления тепла, в противном случае требуется заложить дополнительные источники отопления.
