Калькулятор расчёта утепления крыши бани

Как вычислить необходимое количество?

Количество и стоимость материалов вычисляются в последнюю очередь. При простой форме скатов составление схемы раскладки не составляет труда, особенно при использовании строительных калькуляторов. Последовательно определяется общая площадь крыши, объем и количество всего утеплителя с запасом на раскрой.

При усложнении конфигурации кровля разбивается на более простые геометрические фигуры, после определения требуемого количества теплоизоляции для каждой их них все значения суммируются и округляются.

Акцент делается на определении числа слоев и схеме раскладки. Мнение, что кровельный утеплитель всегда следует размещать в 2 или несколько слоев ошибочно – укладываемые без зазоров рулоны нужной толщины обеспечивают лучшую защиту чем жесткие плиты пенопласта, укладываемые в несколько слоев, но нуждающиеся в герметизации щелей на стыках и участках примыкания к стропилам.

Сколько нужно с учетом размера покрытия?

Размеры кровельных утеплителей как правило соответствуют расстоянию между стропилами – большинство рулонов, матов и плит имеют стандартную ширину в 600 (самый распространенный вариант), 1000 или 1200 мм.

С толщиной сложнее – пенополистирольные плиты имеют более широкий разброс размеров (от 20 до 200 мм), минватные – кратные 50 мм (50, 100, 150 или 200 мм). Сжимаемые рулонные разновидности (Изовер, Урса) как правило имеют большую толщину – 100 и 150 мм.

С целью упрощения работ размеры плит конкретной марки уточняются заранее, особенно при использовании универсальных  разновидностей. Некоторые производители выпускают нестандартные маты (яркий пример – системы Кнауф с шириной 1220 мм или профессиональные линейки Технониколь с шириной в 1180 мм).

В идеале материалы укладываются впритык и удерживаются стропилами. При отсутствии такой возможности зазор между плитами или конструкциями не должен превышать 2-5 мм. Сминание мягких материалов также не допускается.

Стропила

Стропильная система – основа кровельной конструкции. От качества и точности ее исполнения зависит надежность и долговечность всей кровли. Поэтому ключевое значение имеет правильность проектирования. Обеспечить корректное составление математической части проекта поможет наш калькулятор стропил двухскатной крыши. Его функционал позволяет легко определить необходимый расход пиломатериала для проведения монтажных работ.

Длина

Расчет длины стропил двухскатной крыши при помощи нашего онлайн-калькулятора проводится с получением точного результата. Основными исходными параметрами для проведения вычислений являются: высота конька, размер бокового свеса, ширина основания.

После ввода в форму этих данных система автоматически выполнит вычисления и выдаст необходимую длину кровельной конструкции.

Количество

Ключевым параметром для проведения расчета количества стропил для монтажа двухскатной крыши является шаг их установки, который соотносится с размером основания и фронтонным свесом. На основании этих значений программа проводит вычисления и определяет требуемое число.

Зная количество и длину, можно легко посчитать расход пиломатериала, который пойдет на монтаж стропильной системы при строительстве или ремонте дома.

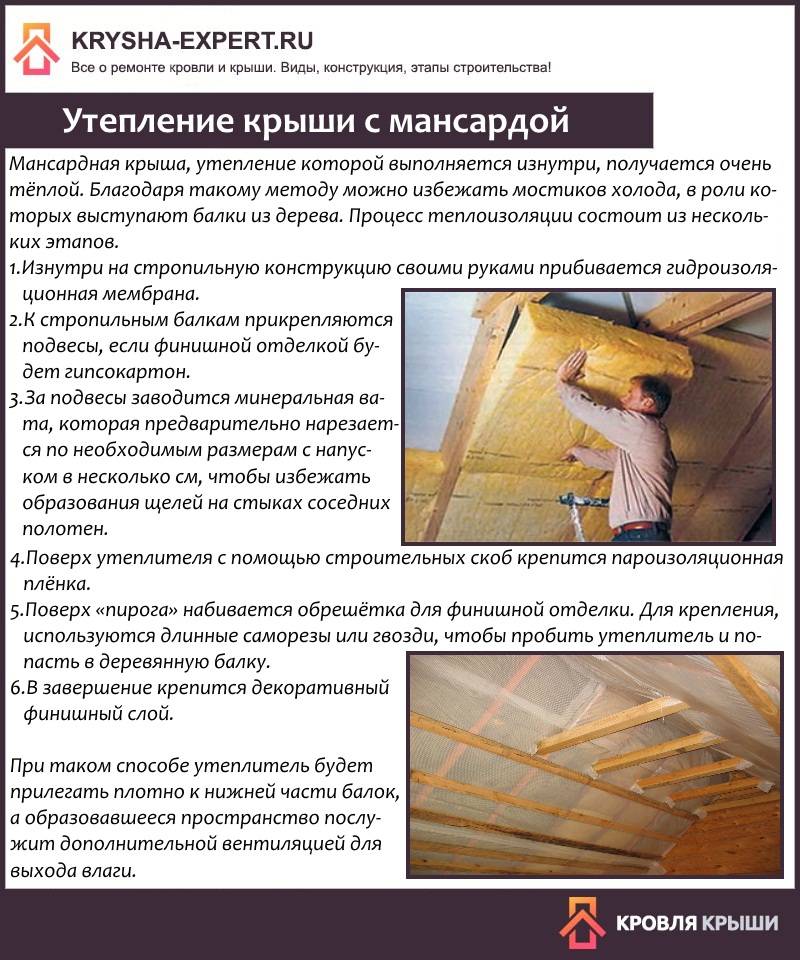

Минеральная вата

Использование минваты прекрасно защитит помещение не только от холода или чрезмерного тепла, но и от шума. Однако недостатком материала считается его высокая гигроскопичность, что обуславливает обязательное применение слоя гидроизоляции для увеличения влагостойкости.

При создании теплоизоляционного слоя кровли, толщина утеплителя для мансарды может варьироваться в диапазоне 15 — 20 — 25 см, что зависит от конструкционных особенностей стропильной системы. Для того, чтобы минвата заполнила необходимое пространство, следует ширину полотна брать на 2 см. больше.

Благодаря использованию теплоизоляции, в мансарде будут обеспечены достаточная консервация комфортного тепла, воздухопроницаемость, экочистота внутренних прослоек без развития грибка, плесени, микробов.

Виды крыш

Чтобы понять, как следует утеплять скат и выполнить расчет слоя термоизоляционного материала, нужно определить, к какому типу относится крыша. Однако, в условиях холодного, ветряного и дождливого климата России сделать теплый дом без работ по утепление крыши практически невозможно. Объем и стоимость монтажа термоизоляции зависит от толщины слоя термоизоляционного материала, который определяет расчет, а также характер использования подкровельного пространства. По способу утепления выделяют 2 типа крыш:

• Холодная кровля. Холодной называют кровлю, под которой располагается неотапливаемый чердак или мансарда. В прошлом этот вид кровельных конструкций считался самым рациональным, так как слой воздуха, отделяющий чердачное перекрытие от внутренней поверхности кровли служит своего рода естественной изоляцией. Эта воздушная подушка предотвращала нагрев ската изнутри, благодаря чему сохранялась снежная шапка, но не образовывалась наледь. В домах с холодной крышей не утепляют ската, выполнение термоизоляционных работ происходит со стороны чердака, на перекрытиях.
• Теплая кровли. Крыша теплого типа применяется, если мансарда дома отапливается. В этом случает кровля лишается естественной изоляции, из-за чего снег на поверхности ската подтаивает, образуя наледь, которая при соскальзывании царапает кровельное покрытие. Чтобы предотвратить эти негативные явления, выполняют расчет толщины материала и монтируют его на поверхности ската своими руками. Так как площадь ската больше, чем площадь перекрытий, стоимость работ по утеплению теплой крыши больше, чем холодной.

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Возможности конструктора

Сервис КАЛК.ПРО – это универсальный помощник для начинающего и профессионального мастера, с помощью которого можно изготовить действительно надежную и безопасную конструкцию. Однако необходимо понимать, что программа выполняет расчет кровли на основании введенных данных и не учитывает их корректность, кроме исключительных случаев, когда конструкция гарантировано будет неустойчивой

При строительстве крыши (особенно в первый раз), мы рекомендуем обращать внимание на следующие нормативные документы: СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-26-76 (СП 17.13330.2017) «Кровли», ТСН 31-308-97 «Кровли. Технические требования и правила приемки

Московская область», СП 31-101-97 «Проектирование и строительство кровель».

На данный мы предоставляем расчет следующих кровельных конструкций:

• крыша односкатная;
• крыша двускатная (двухскатная, щипцовая);
• крыша четырехскатная (вальмовая);
• крыша четырехскатная (шатровая).

Также у нас есть отдельные упрощенные калькуляторы для расчета стропильной системы двускатной и односкатной кровли – попробуйте, может вам нужно именно это!

Среди основных возможностей конструктора необходимо выделить  (

только на КАЛК.ПРО

• Единицы измерения. Можно выбрать наиболее удобные единицы измерения (мм, см, м, дюймы, футы), а программа автоматически выполнит перевод всех значений в полях калькулятора и результатах расчета.
• Тип кровли. При использовании мягкой кровли появляется возможность учета подложки в виде листов ОСП.
• Параметры крыши. Можно указать предполагаемую высоту конструкции, выпуск в стороны и свес. В некоторых калькуляторах крыш, также выбирается крайнее положение стропил (на краю, у стены).
• Габариты дома. Можно задать размеры дома: ширину, длину коробки дома и толщину стен (последнее влияет на раскладку стропил, поскольку учитывается толщина фронтонов). Высота стен нужна только для создания корректной 3D-модели.
• Мауэрлат. Только у нас вы получаете раздельный расчет мауэрлата под боковые и торцевые скаты.
• Расчет стропил. Помимо ввода стандартных значений ширины/толщины и расстояния между соседними элементами, для более корректного расчета стропильной системы у нас также можно указать глубину запила.
• Утеплитель. Количество утеплителя автоматически подставляется в результаты, толщина материала принимается равной толщине стропил и заполняет все пространство между ними.
• Пароизоляция. Блок для ввода характеристик (ширины, длины) гидроизоляционного материала с возможностью учета нахлеста сбоку и сверху.
• Обрешетка и контробрешетка. Имеется функционал учета параметров обрешетки и контробрешетки – можно ввести ширину/толщину доски и расстояние между ними.
• Листы ОСП (OSB). В случае использовании мягкой кровли, в расчетах учитываются параметры листов ОСП.
• Кровельные материалы. Данный блок позволяет выполнить расчет металлочерепицы, профнастила, ондулина и любого другого кровельного материала по известным параметрам листа.

Нашими профессиональными калькуляторами кровли пользуются многие специалисты – если вы хотите использовать их в коммерческих целях, вы можете убрать наш водяной знак и загрузить свой логотип.

Какова общая площадь плит Пеноплекса в одной упаковке?

Зная основные параметры материала и количество листов в пачке, вам не будет сложно рассчитать самостоятельно, на какую площадь ее хватит. Но мы упростили вам задачу и уже посчитали, сколько квадратов (м2) в упаковке пеноплекса различной толщины:

• 20 мм – 12,5 кв.м.;
• 30 мм – 8,3 кв.м.;
• 40 мм – 6,2 кв.м.;
• 50 мм – 4,9 кв.м.;
• 60 мм – 4,9 кв.м.;
• 80 мм – 3,5 кв.м.;
• 100 мм – 2,8 кв.м.;
• 120 мм – 2,1 кв.м.;
• 150 мм – 1,4 кв.м.

То есть, если вам нужен пеноплекс 50 мм, сколько м2 в упаковке? 4,9 кв.м., которых хватит на утепление почти 5 кв.м. поверхности

Обратите внимание: утеплитель всегда необходимо покупать с запасом в 10-20% от фактической покрываемой площади, ведь практически всегда имеет место монтажный брак и перерасход материала по другим причинам

Рекомендации и заметки по устройству кровель

В данной подборке представлены рекомендации по устройству крыш и кровель, в частности. Надеемся, вам будут полезны данные сведения для общего ознакомления и при работе с нашими калькуляторами.

Общее

• Площадь любой классической крыши можно рассчитать с помощью формул площади прямоугольника, треугольника, параллелограмма, трапеции: S = a×b, S = (a×h)/2, S = a×h, S = (a+b) × h/2, где a, b – длины сторон, h – высота.
• Оптимальный угол наклона крыши для устройства полноценной мансарды составляет 45°.
• Угол наклона крыши непосредственно зависит от климатических условий региона: в заснеженных районах должны быть крутые крыши, в ветреных – пологие.
• Угол наклона крыши зависит от кровельного материала: жесткая кровля требует более крутой уклон.
• Угол наклона крыши влияет на итоговую стоимость конструкции: крутая крыша стоит дороже, чем пологая.
• Высота крыши выводится по формуле высоты равнобедренного треугольника: Н = а × sin α, где Н – высота, направленная к основанию, а – боковая сторона (длина стропильной ноги по скату), α – угол при основании (применимо для двускатных крыш).
• Оптимальная величина карнизного свеса крыши находится в диапазоне 50-100 см, но не менее ширины отмостки.
• Оптимальная величина фронтонного свеса крыши должна быть в пределах 40-70 см.
• Расчет крыши необходимо производить, исходя из нагрузки не менее 200 кг/м2.
• Рекомендуется оснащать крышу сквозными вентиляционными отверстиями от карнизного свеса до самого конька.
• Все крепежные материалы (особенно внешние) должны быть оцинкованы или изготовлены из нержавеющей стали.
• Вся древесина обязательно должна быть обработана антипиренами, антисептиками и противогрибковыми средствами.
• Показатель влажности древесины для всех элементов конструкции не должен превышать 18-22%.
• Рекомендуется использовать древесину не ниже 2 класса, а для несущих элементов – только 1 класс.
• Идеальный кровельный пирог в порядке изнутри наружу: пароизоляция, утеплитель, гидроизоляция (мембрана), контробрешетка, обрешетка, черепица (или другой материал).

Мауэрлат

• Оптимальный размер бруса для мауэрлата – 150х150 мм, иногда применяется – 50х150, 100х150 мм.
• Рекомендуется осуществлять крепление мауэрлата к армопоясу с помощью шпилек. Однако брус необходимо изолировать, чтобы он не контактировал с бетоном напрямую.
• Шаг шпилек для крепления мауэрлата не должен превышать 150 см.

Стропила

• Глубина запила не должна превышать 1/3 ширины доски (оптимально 1/4).
• Рекомендуемая ширина и толщина доски для большинства конструкций – 150-180 мм и 50-60 мм, соответственно. Сечение доски подбирается в зависимости от частоты шага стропил и потенциальной нагрузки на кровлю.
• Расстояние между стропилами не должно быть менее 60 см и более 120 см.
• Все соединения рекомендуется фиксировать двумя разными способами.
• Для повышения надежности болтового соединения, рекомендуется использовать металлические пластины и уголки.
• При ширине пролета более 10 м, требуется обязательная установка дополнительных опорных конструкций (регелей, подкосов, стоек).

Обрешетка

• Рекомендуемая доска для обрешетки – 25х100 мм, в случае тяжелых кровель – 40х150 мм.
• Для твердых кровельных материалов рекомендуется устанавливать плотную разреженную обрешетку, для мягких – с более широким шагом, поскольку сверху будут устанавливаться листы ОСП.
• Шаг обрешетки подбирается для каждого материала индивидуально и уточняется у производителя. В среднем, для мягкой кровли – 1-10 см, керамической черепицы – 30-35 см, металлочерепицы – 30-40 см, профнастила – 30-65 см.

Изоляция и утепление

• Рекомендуется покупать рулонную теплоизоляцию, поскольку плитную сложно фиксировать (особенно в одиночку) и она больше осыпается.
• Рекомендуемая толщина теплоизоляции – 15 см, минимальная – 10 см.
• Паро- гидроизоляцию рекомендуется укладывать нахлест (10-20 см) с последующей проклейкой мест соединения.
• Гидроизоляцию лучше укладывать в два слоя.
• Допустимый прогиб гидроизоляции не более 15 мм.

Онлайн калькулятор расчета кровли от КАЛК.ПРО – это наиболее эффективный способ получения проектной документации для изготовления надежной стропильной системы крыши и остальных конструкций.

Результат расчета кровли

После ввода всех начальный параметров, вы получаете комплексный отчет, в котором содержится готовая смета для изготовления конструкции с детальным расчетом пиломатериалов и кровли, комплект чертежей всех элементов крыши в различных проекциях и адаптивная 3D-модель. Также автоматически рассчитается площадь крыши и будет доступен показатель угла наклона ската, стропил. В отличие от других сервисов мы подробно раскрываем каждый элемент сооружения и не обобщаем параметры, чтобы вы могли использовать наши результаты в качестве руководства к действию.

Чертежи крыши с размерами

Чертежи являются неотъемлемым элементом проектной документации любой конструкции, поскольку представляют собой некую «рабочую карту» для проведения монтажных работ. Многие профессионалы предпочитают делать план кровли своими руками в специализированных программах типа AutoCAD, ArchiCAD и др., однако для начинающего мастера самостоятельная разработка без должного опыта работы обычно заканчивается и не начавшись, либо заканчивается весьма плачевно. Нужно помнить, что любая случайная ошибка может привести к непредвиденным расходам и нарушению структуры всего сооружения.

Используя онлайн калькулятор кровли КАЛК.ПРО вы исключаете ошибки при расчетах, так как графика строится на основании реально введенных параметров, корректность которых можно перепроверить на интерактивной 3D-модели. В зависимости от конструкции крыши мы предоставляем разное количество чертежей – сложные системы описываются более детально. Например, при выполнении расчета громоздкой вальмовой крыши, комплект содержит 12 чертежей конструкции с подробным описанием стропильной системы (в разных проекциях), ее элементов, обрешетки, мест спилов и укладки кровельных материалов.

При создании калькулятора кровли, мы приложили все возможные усилия для того, чтобы последующий сбор конструкции и раскладка отдельных элементов, в частности, была максимально быстрой и комфортной.

3D-модель

Архитектурная визуализация позволяет наглядно оценить запланированную конструкцию в реальных пропорциях, убедится, что проект выполнен качественно и без ошибок. Тем не менее, пространственное моделирование — это кропотливый и технически сложный процесс, который невозможно выполнить без специальных навыков, а у профессиональных дизайнеров подобные услуги стоят достаточно больших денег.

Однако, выполняя расчет крыши у нас на сайте, вы БЕСПЛАТНО получаете адаптивную 3D-модель с точным соблюдением размерностей, с которой можно взаимодействовать и которую можно скачать в формате OBJ, чтобы в дальнейшем загрузить ее в свое программное обеспечение для редактирования.

Общие сведения по результатам расчетов

• Угол наклона крыши
  – Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного
  кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
  подъема.

• Площадь поверхности крыши
  – Общая площадь всей поверхности кровли, с учетом длины свеса.
• Примерный вес кровельного материала
  – Вес выбранного кровельного материала на всю площадь крыши.
• Количество рубероида
  – Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Длина стропил
  – Длина каждого стропила от конька до основания ската
• Минимальное сечение стропил
  – Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
  московского региона.
• Количество стропил
  – Общее количество стропил при заданном шаге на всю стропильную систему.

• Количество рядов обрешетки
  – Общее количество рядов обрешетки по заданным размерам на всю кровлю

• Равномерное расстояние между досками обрешетки
  – Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо
произвести 2 расчета односкатной крыши с необходимыми
параметрами.

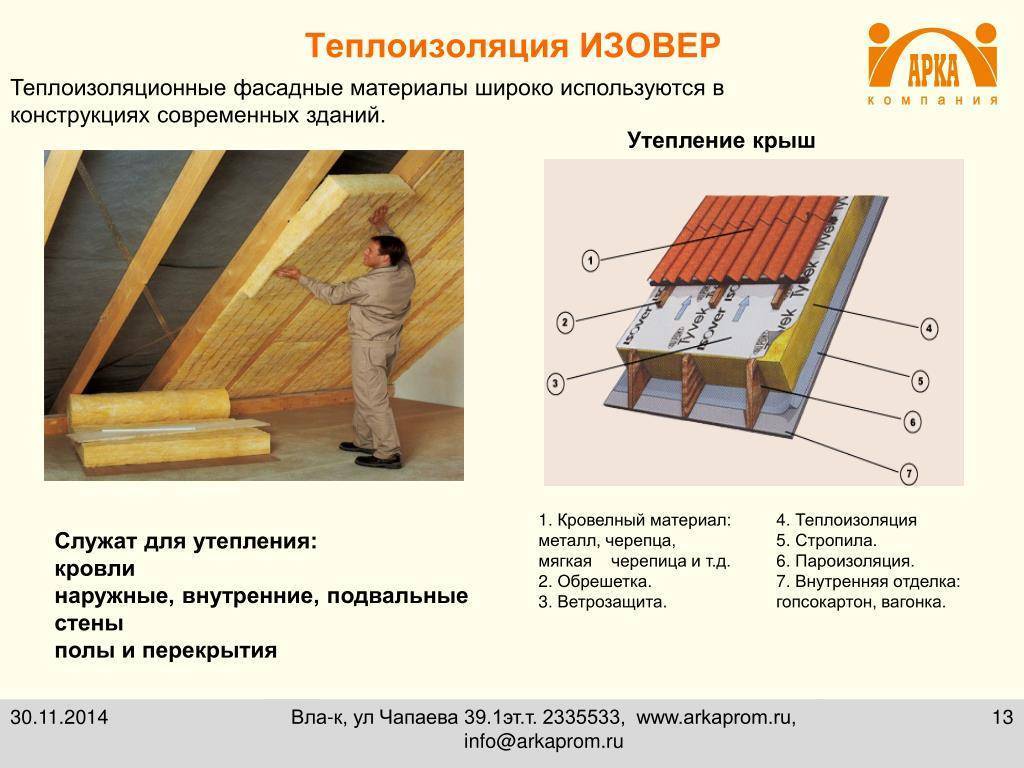

Утепляющий «пирог»

Специалисты применяют различные типы утеплителей в зависимости от конструкции постройки, климатических условий размещения строения, материальных возможностей владельца. Однако послойное расположение необходимых для утепления мансарды материалов выглядит примерно одинаково (см. Как правильно утеплить мансарду):

1. Внешнее покрытие.
2. Контробрешетка.
3. Слой гидроизоляции.
4. Утеплитель.
5. Пароизоляция с фиксатором.
6. Декоративное покрытие.

В зависимости от того, что предполагается утеплять: крышу, стены, пол, схема может немного меняться, но принцип построения «пирога» будет примерно сохранен.

Расчёт мягкой кровли RUFLEX

Расчёт мягкой кровли RUFLEX может производиться двумя способами:

• расчёт гибкой черепицы на
  крышу своими руками;
• расчёт гибкой черепицы на
  крышу с помощью онлайн калькулятора

Своими руками рассчитать мягкую кровлю из битумной черепицы Руфлекс не так уж сложно, Для этого нужно знать такие параметры будущей конструкции:

1. Площадь скатов.
2. Длина ендов.
3. Длина примыканий.
4. Длина карнизов.
5. Длина коньков.

Под гибкую черепицу нужно укладывать подкладочный
ковёр. Без этого обязательного условия производитель не предоставляет гарантию
на свою продукцию. Количество рулонов подкладочного ковра можно получить,
разделив площадь скатов на 15 или 20 кв.м., в зависимости от выбранного
материала (на самоклеящейся основе или с липкими краями). При выборе стоит
учитывать способ укладки подкладочного ковра. Вертикальная укладка
подразумевает обязательный нахлёст на конёк крыши, горизонтальная будет более
экономичной (всё это подробно расписано в разделе инструкция по монтажу
кровли). Обязательно нужно брать поправку на продольный нахлёст материала (по
10-15 см с каждой стороны, что в сумме даёт 30% запаса).

Чтобы получить требуемое для покупки количество
пачек гибкой черепицы, нужно площадь скатов разделить на площадь, которую можно
покрыть гибкими гонтами одной пачки (это указывается в технических данных на
каждый тип гибкой черепицы RUFLEX). В среднем этот показатель составляет 3 кв.
метра. Специалисты рекомендуют прибавлять 3-5% запаса на неизбежные отходы и
ошибки в процессе монтажа, поэтому купить черепицу Руфлекс следует с небольшим
запасом.

Количество рулонов ендового ковра рассчитать
несложно – он укладывается строго в разжелобках, его ширины обычно хватает с
избытком (0,7 м). Длина каждого рулона составляет 10 метров.

Количество пачек коньково-карнизной черепицы
рассчитывается, исходя из имеющихся длин коньков и карнизов. В одной пачке
коньково-карнизной черепицы RUFLEX находится 21 погонный метр карнизной черепицы или 17 метров погонных –
коньковой. Остаётся в силе запас на отходы в 3-5%.

Онлайн калькулятор по расчёту гибкой черепицы делает все
операции в автоматическом режиме.

Для получения нужных данных в окошке программы по расчёту
стоимости мягкой кровли нужно ввести такие данные:

• площадь кровли;
• длину коньков, торцов, примыканий, карнизов и
  ендов.

В результате будет получена требуемая для закупки сумма,
автоматически определено количество пачек черепицы, рулонов мягких материалов,
литров клея, пачек гвоздей а также кровельных элементов вентиляции.

Что нужно учитывать при расчетах на калькуляторе

Специальная программа для проведения расчетов учитывает сопротивление теплопередач, которые предотвращают теплопотери. При этом их показатели не должны быть ниже норм, установленных СНиПом. Все значения можно найти на прилагаемой карте-схеме. Расчеты могут проводится как для перекрытий, так и для покрытий.

Карта-схема для определения требуемого значения термического сопротивления строительных конструкций для разных регионов России

При использовании программы нужно учитывать следующие факторы:

программа выполняет расчеты для термоизоляции перекрытий на чердаке и для утепления кровельных скатов. Второй вариант используется при утеплении мансарды и при оборудовании жилого помещения. А перекрытия утеплять необходимо в любом случае. При этом чердак может быть холодным или рассматривается вариант теплой кровли;
из предоставленного списка выбирается материал, который будет применяться в определенных условиях. При этом показатели теплопроводности теплоизоляторов уже внесены в программу;
выбирается нормированный показатель теплопередачи. При этом применяется карта-схема;
сумма сопротивлений теплопередач складывается из значений каждого из слоев изделия. В этом случае при утеплении скатов покрытие кровли не учитывается, так как оно отделяется специальным зазором. В вычислениях используется только внутренняя обшивка. При расчете перекрытий учитывается настил чердачного пола, и подшивка потолка в нижней части;
в качестве пароизоляции можно использовать пенофол. Он имеет специальный отражающий слой, который помогает сохранять тепло и повышать характеристики термоизоляции. При этом предлагаются варианты вычислений как с этим материалом, так и без него

При использовании фольгированного утеплителя важно указать его толщину;
итоговое значение будет представлено в миллиметрах. Его нужно будет округлить в большую сторону к стандартным параметрам утеплительных материалов

При применении насыпных материалов полученный показатель можно не менять.

Утепление при помощи листового материала

Прежде чем приниматься за утепление конструкции нужно подробнее изучить этот процесс, а также разобраться с последовательностью работ.

Как вам статья?
