Расчет покрытия для кровли
Удобный в использовании калькулятор кровли предназначен для определения конкретного количества материала, необходимого для устройства кровли, в том числе доборных и комплектующих элементов. Если при выборе материала возникли затруднения – закажите обратный звонок, наш менеджер перезвонит и ответит на ваши вопросы, предоставив подробную техническую информацию о различных типах кровельных покрытий, ценах, условиях оплаты и доставки. По вашему желанию может быть составлена точная смета расходов на устройство кровли.
Для расчета кровли нужно выполнить ряд замеров, результаты которых необходимо будет внести в соответствующие поля калькулятора. Использовать для этого планы здания и отдельные чертежи надо с пониманием того, что некоторые указанные на них размеры могут отличаться от фактических. Кроме того, замеры следует производить, учитывая следующие факторы:
• угол наклона и геометрию крыши, которая может быть односкатной, двускатной, шатровой, мансардной, вальмовой;
• необходимость устройства на крыше люков и других элементов, оставляемых без кровельного покрытия;
• будет ли в составе конструкции кровли теплоизоляция и какой утеплитель выбран.

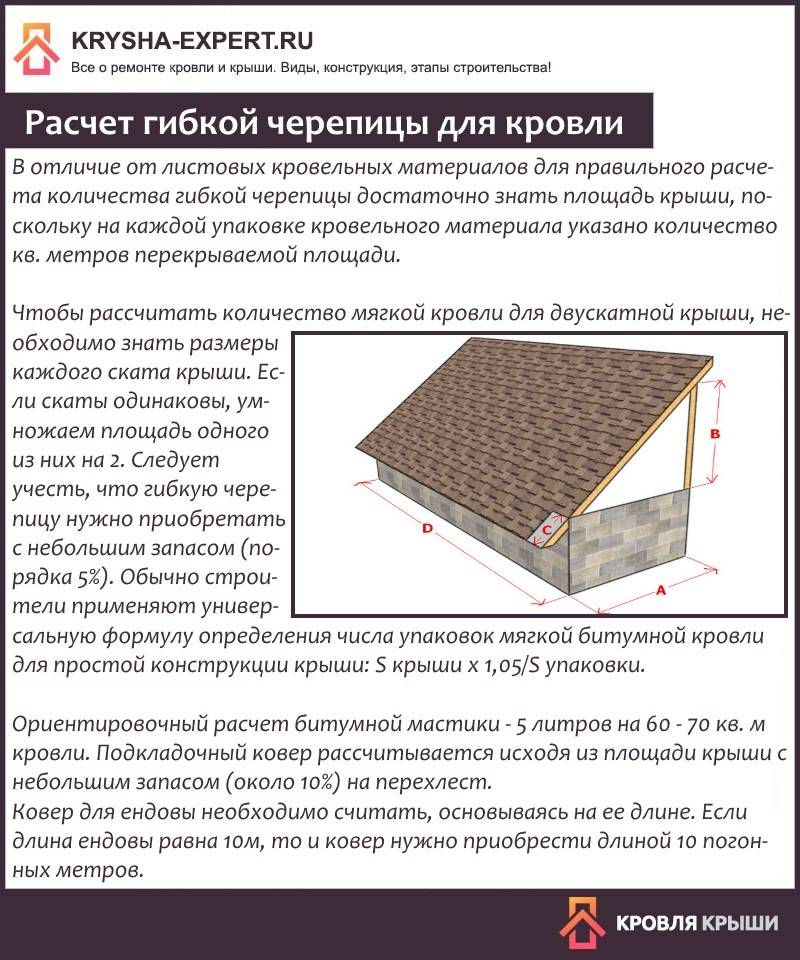

Работа с калькулятором начинается с выбора типа кровли и материала, который будет использован в качестве кровельного покрытия – металлочерепица, профнастил или фальцевая кровля. Для крыш с небольшим уклоном используют фальцевую кровлю. Фальц – специальный шов, с помощью которого металлические листы соединяются между собой. Следующим шагом необходимо внести результаты ваших замеров в соответствующие поля и выбрать – делать расчёт с утеплителем, софитами или без.

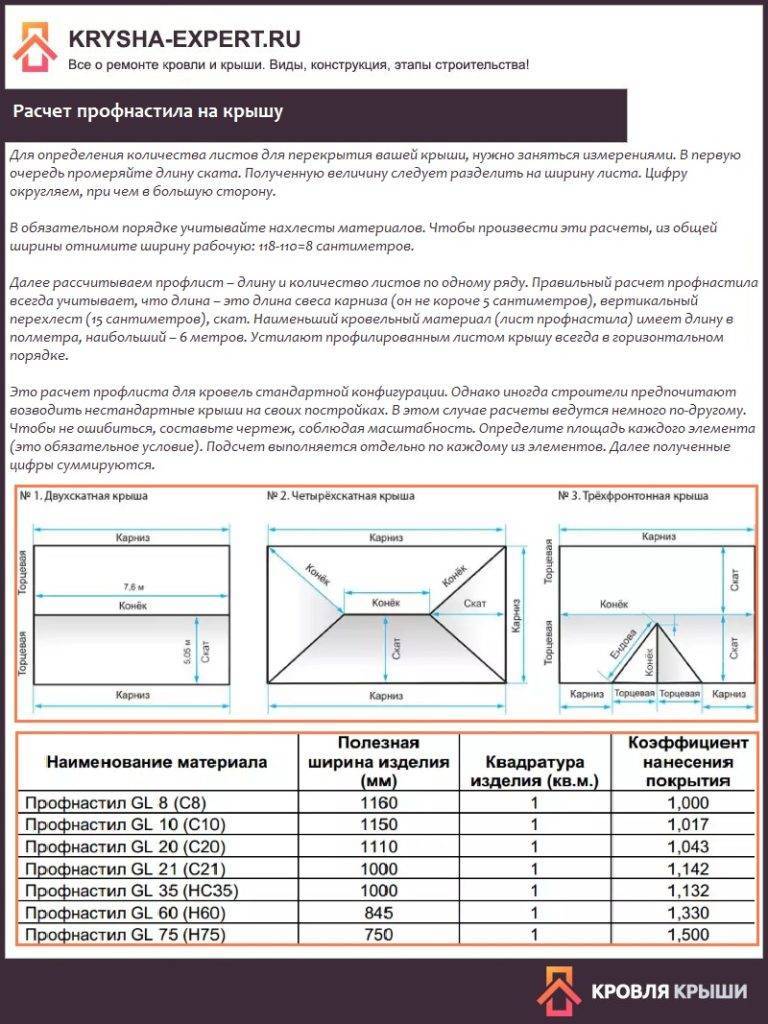

Каждый вид покрытия отличается особенностями монтажных работ, доборными элементами, крепежами. Программа калькулятора позволяет выбрать толщину металла и цвет покрытия. Благодаря широкой цветовой гамме можно подобрать оптимальный вариант для вашего дома.
При расчете сложной кровли крышу разбивают на отдельные плоскости и производят замер каждого элемента, уделяя особое внимание размерам скатов. Однако максимально точный расчет поможет выполнить только высококвалифицированный специалист
Часть 4. Расчет минимально допустимой толщины стены на примере газобетона для Московской области.
Рассчитывая толщину стеновой конструкции, берем те же данные, что указаны в Части 1 настоящей статьи, но перестраиваем основную формулу: δ = λ·R, где δ – толщина стены, λ – теплопроводность материала, а R – норма теплосопротивления по СНиП.
Пример расчета минимальной толщины стены из газобетона с теплопроводностью 0,12 Вт/м°С в Московской области со средней температурой внутри дома в отопительный период +22°С.
- Берем нормируемое теплосопротивление для стен в Московском регионе для температуры +22°C: Rreq= 0,00035·5400 + 1,4 = 3,29 м2°C/Вт
- Коэффициент теплопроводности λ для газобетона марки D400 (габариты 625х400х250 мм) при влажности 5% = 0,147 Вт/м∙°С.
- Минимальная толщина стены из газобетонного камня D400: R·λ = 3,29·0,147 Вт/м∙°С=0,48 м.
Вывод: для Москвы и области для возведения стен с заданным параметром теплосопротивления нужен газобетонный блок с габаритом по ширине не менее 500 мм , либо блок с шириной 400 мм и последующим утеплением (минвата+оштукатуривание, например), для обеспечения характеристик и требований СНиП в части энергоэффективности стеновых конструкций.
Таблица 3. Минимальная толщина стен, возводимых из различных материалов, соответствующих нормам теплового сопротивления согласно СНиП.
| Материал | Толщина стены, м | Тепло- проводность, Вт/м∙°С | Прим. |
| Керамзитоблоки | 0,46 | 0,14 | Для строительства несущих стен используют марку не менее D400. |
| Шлакоблоки | 0,95 | 0,3-0,5 | |
| Силикатный кирпич | 1,25 | 0,38-0,87 | |
| Газосиликатные блоки d500 | 0,40 | 0,12-0,24 | Использую марку от D400 и выше для домостроения |
| Пеноблок | 0,20-0.40 | 0,06-0,12 | строительство только каркасным способом |
| Ячеистый бетон | От 0,40 | 0,11-0,16 | Теплопроводность ячеистого бетона прямо пропорциональна его плотности: чем «теплее» камень, тем он менее прочен. |
| Арболит | 0,23 | 0,07 – 0,17 | Минимальный размер стен для каркасных сооружений |
| Кирпич керамический полнотелый | 1,97 | 0,6 – 0,7 | |
| Песко-бетонные блоки | 4,97 | 1,51 | При 2400 кг/м³ в условиях нормальной температуры и влажности воздуха. |
Расчет общего количества утеплителя
Для правильного подсчета необходимого утеплителя необходимо точно знать параметры стен в доме. Для примера возьмем проект небольшого дачного дома в 40м2 с отделкой минеральной ватой в 10см:
- Рстен = 5х2+8х2;
- Рстен = 26м;
- Толщина стен = 10 см (утеплитель)= 2 слоя (по 5 см каждый);
- Высота стен = 2 м.
Подставляем переменные в уравнение:
Необх. кол-во ваты = 26м х 2м х 2слоя = 52 м2 утеплителя х 2 = 104 м2 утеплителя.
Зная параметры одного листа минеральной ваты, можно просчитать количество в листах.
- Например, лист ваты 50х500х1000 мм (0,5м2).
- Необходимое количество листов = 104 м2/ 0,5м2 = 208 листов.
Отсюда можно узнать цену и определить общую стоимость утеплителя для дома.
Расчет количества материалов

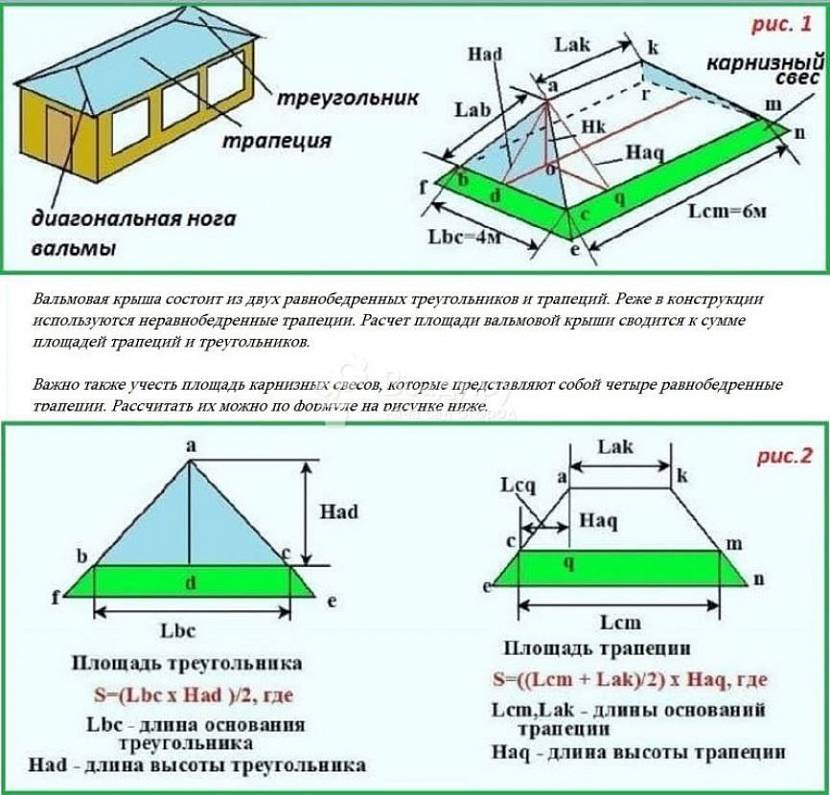

Площадь кровли зависит от ее формы. Отдельные части рассчитывают, затем складывают
Перед началом работ следует посчитать утеплитель для кровли. С этой целью нужно замерить общую площадь поверхности крыши, а затем рассчитывать требуемое количество материала и прибавить небольшой запас.
Расчет объема утеплителя для крыши производится таким образом:
- Площадь поверхности нужно поделить на количество материала (в м2), содержащегося в одной упаковке.
- Предыдущий результат умножается на число слоев.
- Итог подсчета – количество необходимых коробок. Когда полученное значение не является целым, его следует округлить в большую сторону и увеличить на 10%.
Рекомендации
Строительство односкатной крыши своими руками требует существенной подготовки, поскольку необходимо самостоятельно ознакомиться со всеми нормативными актами и технологией проведения работ, подготовить проектную документацию и выполнить соответствующие расчеты на количество материалов. Наши калькуляторы не учитывают все тонкости процесса и позволяют реализовать только последние две задачи.
Для того чтобы построить максимально надежное сооружение вы должны самостоятельно изучить положения СНиП II-26-76 (СП 17.13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010)
«Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011)
«Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».
В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора односкатной крыши.
| Параметр, характеристика | Оптимальный диапазон |
|---|---|
| Угол наклона крыши | 10-30° |
| Свес карнизный | 50-100 см |
| Свес фронтонный / Выпуск | 40-70 см |
| Размер мауэрлата | 100х150 мм 150х150 мм |
| Размер стропил | 50х150 мм 50х200 мм |
| Соотношение глубины запила и ширины стропил | 1/4 1/3 |
| Шаг стропил | 60-100 см |
| Размер обрешетки | 25х100 мм 40х150 мм |
| Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил) | 1-10 см 30-40 см 30-65 см |
| Размер контробрешетки | 30х50 мм |
| Нахлест гидроизоляции | 10-20 см |
| Толщина теплоизоляции | 10-15 см |

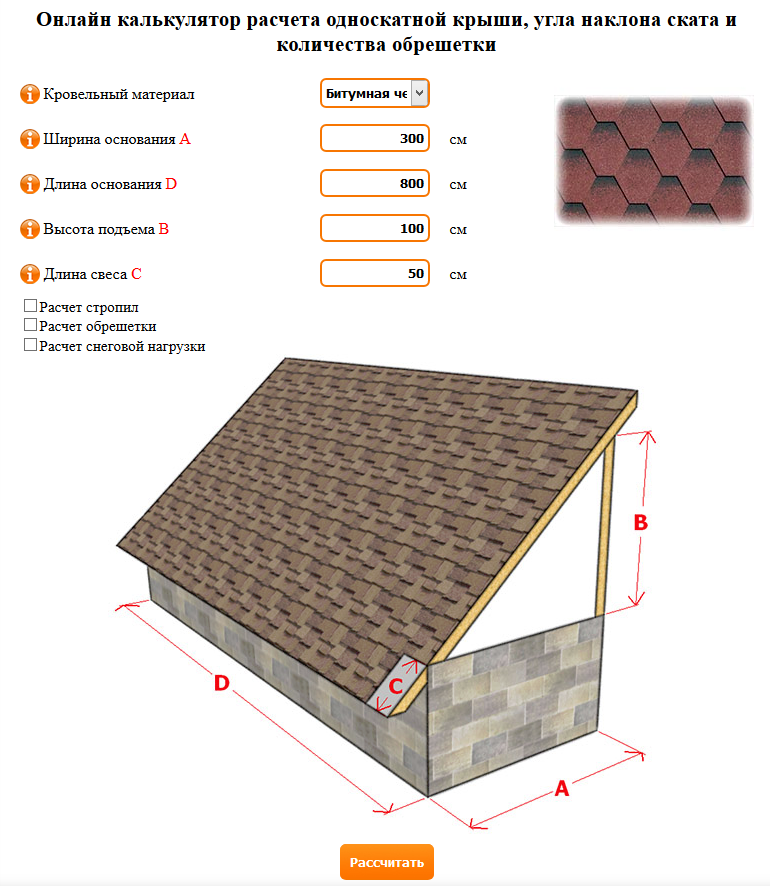

Для расчета односкатной крыши нужно ввести в калькулятор исходные данные: размеры здания, высоту крыши и длину свесов. Также нужно будет указать некоторые данные по стропилам и обрешётке. Район строительства по снегу и ветру тоже нужно указать.
В итоге расчета будут вычислены следующие характеристики крыши: площадь, угол наклона ската, вес материалов, количество рулонов и т.п. В табличной форме выводятся размеры и количество материалов стропил и обрешетки.
Наш онлайн калькулятор поможет вам сделать расчет крыши из шифера, листовой стали, черепицы (битумная, металлочерепица), ондулина и других современных кровельных материалов.
Расчет толщины теплоизоляции чердачного и мансардного помещения
Расчет толщины теплоизоляционного слоя производится по СНиП II-3-79 «Строительная теплотехника».
Требуемую толщину утеплителя крыши можно вычислить по формуле:
δут = (R — 0,16 — δ1/λ1- δ2/λ2 — δi/λi)×λут
- δут — толщина утеплителя, м
- δi — расчетная толщина слоя конструкции (утеплителя, обшивки мансарды, кровли и т. д), (м);
- λi – коэффициент теплопроводности материала конструктивного слоя, (Вт/м×°С), (см. таблицы)
- R — нормируемое для данного региона строительства тепловое сопротивление строительной конструкции (стены, покрытия либо перекрытия), (м²×°С/Вт); (см. карту)
- λут — коэффициент теплопроводности теплоизоляционного материала, Вт/(м · °С). λА или λБ принимается к расчету в зависимости от города строительства
Коэффициент теплопроводности материала (λ) способен показать, какое количество тепла (в Вт) проходит через один квадратный метр теплоизоляционного материала толщиной один метр за один час при разнице температур по разные стороны слоя в 1К. Зная коэффициент теплопроводности утеплителя, можно оценить, насколько хорошо (а лучше плохо) элементы конструкции (крыша, стены, окна и т.д.) проводят тепло. Чем ниже у соответствующего материала коэффициент теплопроводности, тем хуже он проводит тепло, а значит, тем лучше его сохраняет
Важно понимать, что коэффициент теплопроводности является технической характеристикой материала, которая не зависит от толщины слоя. Как правило, коэффициент теплопроводности указывается фирмой-изготовителем материала. Расчет очень прост, например, нужно рассчитать толщину утеплителя в скате мансардной крыши
Мансарда обычно подшивается изнутри деревянной вагонкой, затем идет слой пароизоляции и базальтовая вата, как утеплитель. Просто поставляем в формулу толщины слоев каждого материала, их коэффициент теплопроводности, считаем и получаем требуемую толщину утепления
Расчет очень прост, например, нужно рассчитать толщину утеплителя в скате мансардной крыши. Мансарда обычно подшивается изнутри деревянной вагонкой, затем идет слой пароизоляции и базальтовая вата, как утеплитель. Просто поставляем в формулу толщины слоев каждого материала, их коэффициент теплопроводности, считаем и получаем требуемую толщину утепления.
В принципе, таких расчетов достаточно, чтобы знать какую толщину утеплителя предстоит сделать. К тому же теплоизоляция выпускается фиксированной толщины (5, 10, 15, 20 см), поэтому небольшие погрешности в большую сторону не так критичны.
Если у вас возникли трудности с арифметическими вычислениями, то разработаны программы для корректного вычисления. Можно их скачать:
Теремок. Теплотехнический расчет (RAR 1,6 МB)
Тепло. Теплотехнический расчет (RAR 1,3 МB)
Имейте ввиду, что теплорасчет по СНиП II-3-79 делается для самой холодной пятидневки, т.е. утеплитель рассчитывается на работу в самых жестких условиях, которые будут продолжаться всего пять дней в году и не факт, что в именно этом году. Остальное время его эффективность используется на 30–50%. Увеличивать нормируемое тепловое сопротивление или нет, решать вам.
Расчет основных параметров
От правильности расчета зависит надежность, прочность и долговечность конструкции мансардной кровли, поэтому при отсутствии опыта проектной работы такой сложности лучше использовать онлайн-калькулятор.
Специальная программа поможет быстро и точно рассчитать основные параметры крыши, чтобы приобрести необходимое количество строительных материалов и удостовериться в достаточной прочности фундамента. В расчёт мансардной кровли входят следующие показатели:
- Высота конька. Этот показатель определяет высшую точку крыши в соответствии с желаемым уклоном скатов и шириной дома. Вычисления выполняются с помощью тригонометрических формул.
- Общий вес кровельного пирога. Для вычисления этого показателя складывается удельный вес 1 квадратного метра кровельного материала, гидроизоляции, утеплителя и элементов стропильной системы. Для жилых домов общий вес 1 квадратного метра кровельного пирога не должен превышать 50 кг.
- Площадь скатов. Если форма ската прямоугольная, то его площадь вычисляется путем умножения длины на ширину элемента. Если крыша имеет более сложную форму, то она разбивается на простые геометрические формы, площадь которых рассчитывается отдельно, а потом складывается.
Особенности стропильного каркаса ломанной кровли
Инструкция для онлайн калькулятора расчета стропил
Укажите параметры деревянных стропил:
B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП «Деревянные конструкции» и СП «Нагрузки и воздействия».
| Длина стропилины, мм | Шаг стропил, мм | Сечение стропила, мм |
| До 3000 мм | 1200 | 80х100 |
| До 3000 мм | 1800 | 90х100 |
| До 4000 мм | 1000 | 80х160 |
| До 4000 мм | 1400 | 80х180 |
| До 4000 мм | 1800 | 90х180 |
| До 6000 мм | 1000 | 80х200 |
| До 6000 мм | 1400 | 100х200 |
Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП (актуализированная редакция СНиП *). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.
X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.
C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП ) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм. Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ )
Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм
Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ ). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.
Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.
Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.
Нажмите «Рассчитать»
Результаты расчета:
Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.
Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С) защищающего от непогоды.
Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.
Влияние воздушной прослойки
В случае, когда в трехслойной кладке в качестве утеплителя применяются минеральная вата, стекловата или другой плитный утеплитель, необходимо устройство воздушной вентилируемой прослойки между наружной кладкой и утеплителем. Толщина этой прослойки должна составлять не менее 10 мм, а желательно 20-40 мм. Она необходима для того, чтобы осушать утеплитель, который намокает от конденсата.
Данная воздушная прослойка является не замкнутым пространством, поэтому в случае ее наличия в расчете необходимо учитывать требования п.9.1.2 СП 23-101-2004, а именно:
а) слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью (в нашем случае — это декоративный кирпич (бессер)), в теплотехническом расчете не учитываются;
б) на поверхности конструкции, обращенной в сторону вентилируемой наружным воздухом прослойки, следует принимать коэффициент теплоотдачи αext = 10,8 Вт/(м°С).
Примечание: влияние воздушной прослойки учитывается, например, при теплотехническом расчете пластиковых стеклопакетов.
Выбираем материал стен дома, основываясь на теплопроводность материалов
Из курса физики мы знаем, что любая система стремится к равновесию. Поэтому, если у нас есть перепады температур, тогда сразу же возникает перетекание тепла. Т.е. тепловая энергия перетекает из теплого в холодное. Таким образом, наш дом будет отдавать свое тепло наружу через все, что только возможно, стены, крышу, пол, окна, двери, как видно на фото из-за разницы температур. В итоге дом полностью остынет и приравняется к внешней температуре.
Посчитать это можно по данной формуле расчета коэффициента теплопроводности. То есть, сколько тепла за единицу времени протекает через 1 кв.м. материала при градиенте температур 1 градус на 1 метр (на рисунке это показано с одной стороны куба 20 градусов с другой 19 градусов)
Коэффициент теплопроводности кирпича, коэффициент теплопроводности дерева
Мы видим из подсчетов, что у дерева теплопроводность в 3 раза меньше. Это означает, что при прочих равных условиях (равная толщина материала и температур) протекаемость тепла в кирпиче в 3 раза быстрее, а в дереве в 3 раза медленнее относительно кирпича. Поэтому дерево более энергосберегающий материал. Если мы хотим чтобы у кирпича была такая теплопотеря, как у дерева, значит, толщину кирпича нужно увеличить втрое. Простая арифметика! Теперь посмотрим, что будет в случае с каркасным домом. В каркасном доме 90% объема стены занимает утеплитель, в нашем случае возьмем самый экологичный материал – каменную вату на базальтовой основе. На фото мы видим, что коэффициент теплопроводности 0,038, а это в 5 раз меньше теплопроводность, чем у дерева, а с кирпичом разница аж в 15 раз.
На одной из выставок, я увидел замечательный стенд, который наши расчеты и подтверждает. На этом стенде сравниваются: сверху дерево (клееный брус), пеноблок и каркасник. Все материалы равной толщины. С одной стороны материал нагревается пленочным теплым полом, с другой стороны стоит термометр, который показывает уровень исходящего тепла. Конечно, качество фото оставляет желать лучшего. Итак… смотрим на стенд с разных сторон
Смотрим на нижние показатели на градуснике, к сожалению практически не видно цифр на градуснике, поэтому я назову их сверху вниз: Дерево – 28° С Пеноблок – почти 30° С Каркасная стена – 25° С
Расчет количества материала для утепления кровли
Схема утепления плоской кровли
Для того чтобы произвести расчет площади утеплителя, необходимо знать некоторые особенности его монтажа. Для достижения качественного утепления крыши и облегчения установки материал укладывают враспор между стропилами так, чтобы он был шире их шага на 10-15 мм. Если же по каким-либо причинам этого сделать не удается, необходимо заделать зазоры. Для этого нужно вырезать из другой плиты такой элемент, чтобы его можно было установить враспор между плитой и стропилами. Для того чтобы произвести монтаж, вам понадобятся:
- измерительная лента;
- строительный нож;
- деревянный брусок, чтобы ровно и безопасно нарезать утеплитель в случае такой необходимости.
Для достижения качественного утепления крыши и облегчения установки материал укладывают враспор между стропилами так, чтобы он был шире их шага на 10-15 мм.
Расчет должен осуществляться в соответствии со спецификой, указанной выше, а также особенностями вашей стропильной системы. Чтобы избежать лишних расходов, желательно сразу определиться с маркой утеплителя – тогда будут известны его размеры. Затем, в соответствии с расстоянием между двумя стропилами и их длиной, произвести несложные вычисления и определить количество теплоизоляции, которое необходимо для покрытия одного такого пролета. Это поможет вам сэкономить на утеплении кровли в том случае, если придется обрезать дополнительные плиты, при условии недостаточных размеров материала.
Допустим, что у нас имеются следующие условия:
- расстояние между стропилами стандартное и составляет 0,6 метра;
- длина ската крыши 4 метра;
- ширина 6,55 метра;
- стандартное сечение стропильной ноги 50*150 мм, тогда таких пролетов будет 6,55-0,05*11=10 штук;
- размеры плиты утеплителя составляют 1170 х 610 х 100 мм (упаковка по 10 плит);
- толщина теплоизоляции 200 мм.
Тогда на длину одного пролета будет необходимо: 4/1,17 = 3,41 плиты, при этом от одной придется отрезать 1,17*4-4=0,68 метра. Этот кусок можно будет использовать при укладке второго слоя утеплителя, т.к. его толщина равняется 100 мм, а нам необходим слой в 200 мм. В этом случае у нас останется небольшой кусок длиной в 0,68-(4-1,17*3)=0,19 метра. В итоге на один пролет нам понадобится 7 таких плит. На 10 пролетов соответственно 7*10=70 плит, или 7 упаковок. Если крыша еще и двухскатная, то в два раза больше – 14 упаковок. При этом на каждый пролет мы имеем отрезок длиной в 0,19 метра, т.е. их будет всего 14 штук. Можно, конечно, использовать их, но лучше не оставлять лишних зазоров.
Для избежания потерь времени лучше всего при покупке сделать небольшой запас материала, а также соблюдать условия его хранения и монтажа. Расчет, приведенный выше, показал, что понадобится всего 14 упаковок утеплителя и останется еще небольшой запас, общей длиной в 0,19*14=2,66 метра. По площади это соответствует примерно двум целым плитам, или 1,33 пог. м необходимого слоя толщиной в 200 мм. Этого вполне достаточно, но, конечно же, вам решать, покупать еще одну запасную упаковку утеплителя или нет. Удачного вам строительства!
Каркасная стена — особенности конструкции
Технология предполагает воздвижение стен из досок и бруса необходимого размера, расстояние между которыми составляет не менее 0,5 м. Монтажный каркас призван удерживать утеплитель, внешнюю, внутреннюю отделку, несколько дополнительных слоев водо- и ветроизоляции. Центральную часть стены занимает утеплитель — главный компонент каркасной стены. От его толщины и свойств зависит ресурс стены, теплоотдача, общее предназначение дома.
Для сезонных дачных домов толщина утеплителя может составлять всего 5см, т. к. сохранять температуру в летний период не нужно. Для больших жилых домов толщина стен может достигать 40-50 см (с учетом каркаса).
Утепление крыши на основе «Урса — скатная крыша»
Теплоизоляция для скатных крыш, производимая немецкой фирмой по технологии URSA Spannfilz широко применяется при строительстве всевозможных строительных, как жилых, так и нежилых объектов.
Утеплитель URSAGlasswool Скатная крыша
Преимущества данного утеплителя:
- упругость данного утеплителя позволяет ему удерживаться в пространствах между балками без провисания и образования щелей;
- легкость утеплителя;
- наличие звукоизоляционных характеристик;
- малая теплопроводность – 0,036 Вт/м×К;
- прекрасная гибкость утеплителя, что позволяет заполнять сложные пространства;
- нет необходимости в дополнительных элементах крепления, он удерживается в проемах сам;
- под упаковкой утеплитель спрессовывается в 5 раз, а после распаковки он быстро возвращает свой объем;
- материал практически не горит.
Цены на утеплитель URSA Скатная крыша зависят от величины матов и начинаются с 50 у.е. за 1 метр кубический. Толщина материала бывает 150 и 200 мм, но наиболее востребованными считаются маты толщиной 150 мм. Как правило, такой толщины всегда хватает для утепления скатных крыш в большинстве случаев. При расчетах толщины утеплителя для конкретного климатического пояса придется воспользоваться руководством СНиП 11-3-79. Выпускается материал шириной 1200 мм, при длине от 3900 до 4200 мм. Он без проблем укладывается между стропильной системой крыши без стыков и щелей.
Возможности конструктора
Сервис КАЛК.ПРО – это универсальный помощник для начинающего и профессионального мастера, с помощью которого можно изготовить действительно надежную и безопасную конструкцию. Однако необходимо понимать, что программа выполняет расчет кровли на основании введенных данных и не учитывает их корректность, кроме исключительных случаев, когда конструкция гарантировано будет неустойчивой
При строительстве крыши (особенно в первый раз), мы рекомендуем обращать внимание на следующие нормативные документы: СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-26-76 (СП 17.13330.2017) «Кровли», ТСН 31-308-97 «Кровли. Технические требования и правила приемки
Московская область», СП 31-101-97 «Проектирование и строительство кровель».
На данный мы предоставляем расчет следующих кровельных конструкций:
- крыша односкатная;
- крыша двускатная (двухскатная, щипцовая);
- крыша четырехскатная (вальмовая);
- крыша четырехскатная (шатровая).
Также у нас есть отдельные упрощенные калькуляторы для расчета стропильной системы двускатной и односкатной кровли – попробуйте, может вам нужно именно это!
Среди основных возможностей конструктора необходимо выделить (
только на КАЛК.ПРО
- Единицы измерения. Можно выбрать наиболее удобные единицы измерения (мм, см, м, дюймы, футы), а программа автоматически выполнит перевод всех значений в полях калькулятора и результатах расчета.
- Тип кровли. При использовании мягкой кровли появляется возможность учета подложки в виде листов ОСП.
- Параметры крыши. Можно указать предполагаемую высоту конструкции, выпуск в стороны и свес. В некоторых калькуляторах крыш, также выбирается крайнее положение стропил (на краю, у стены).
- Габариты дома. Можно задать размеры дома: ширину, длину коробки дома и толщину стен (последнее влияет на раскладку стропил, поскольку учитывается толщина фронтонов). Высота стен нужна только для создания корректной 3D-модели.
- Мауэрлат. Только у нас вы получаете раздельный расчет мауэрлата под боковые и торцевые скаты.
- Расчет стропил. Помимо ввода стандартных значений ширины/толщины и расстояния между соседними элементами, для более корректного расчета стропильной системы у нас также можно указать глубину запила.
- Утеплитель. Количество утеплителя автоматически подставляется в результаты, толщина материала принимается равной толщине стропил и заполняет все пространство между ними.
- Пароизоляция. Блок для ввода характеристик (ширины, длины) гидроизоляционного материала с возможностью учета нахлеста сбоку и сверху.
- Обрешетка и контробрешетка. Имеется функционал учета параметров обрешетки и контробрешетки – можно ввести ширину/толщину доски и расстояние между ними.
- Листы ОСП (OSB). В случае использовании мягкой кровли, в расчетах учитываются параметры листов ОСП.
- Кровельные материалы. Данный блок позволяет выполнить расчет металлочерепицы, профнастила, ондулина и любого другого кровельного материала по известным параметрам листа.
Нашими профессиональными калькуляторами кровли пользуются многие специалисты – если вы хотите использовать их в коммерческих целях, вы можете убрать наш водяной знак и загрузить свой логотип.
Количество обрешетки для односкатной крыши
Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.
Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным. Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг. Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли
Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.
Для мягких кровельных материалов часто используется сплошная обрешетка, когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.
Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.
Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному кровельному материалу. Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.
