Самостоятельная кладка каминов

Технология монтажа

Заливка фундамента камина

На идеально ровную поверхность укладывают несколько слоев рубероида для обеспечения гидроизоляции. В качестве теплоизоляции используйте базальтовый картон.

Кирпичная кладка

Когда основание будет готово, приступайте непосредственно к кладке печки. Для лучшего сцепления с раствором замочите камень для монтажа камина на 2 минуты в обычной воде.

• арочные;
• лучковые;
• клинчатые.

Чтоб облегчить монтаж сложной конфигурации перекрытия, используйте опалубку. Устанавливайте щиты таким образом, чтоб после затвердения раствора их можно было легко демонтировать.

Традиционная кладка

Схема кладки камина своими руками не учитывает фундамент, однако его наличие строго обязательно для подобных тяжелых кирпичных сооружений. Первый ряд делается сплошным – его роль заключается в обеспечении теплоизоляции, а также защите основания от воздействия высокой температуры.

Со второго ряда происходит закладка зольника и поддувала. Здесь будут собираться твердые продукты сгорания и недогоревшие остатки топлива. Помимо этого они способствуют созданию тяги, что в свою очередь лучше сказывается на процессе горения.

При выкладке 3 ряда формируется перекрытие зольника. Этот ряд также делается сплошным, но кроме канала, который служит для ссыпания золы и доступа воздуха в топливник.

Четвертый ряд по своей форме будет напоминать 3-й, однако ориентация кирпичей здесь иная. Данный прием должен сохраняться в течение всей укладки в целях повышения прочности сооружения. Помимо этого, в ходе укладки 4 ряда необходимо установить колосниковую решетку.

При выкладке простого камина из кирпича своими руками с 5 по 7 ряды будут идентичными между собой, однако ориентация кирпичей также будет другой. Так происходит формирование топливника.

С 8 по 13 ряд выкладывается каминный зуб – сужающее кверху пространство над топливником.

12-13 ряды – это перекрытие проема топливника. В качестве подпорок могут пригодиться чугунные уголки. Данный металл меньше всего подвержен тепловому расширению, нежели сталь.

Закладка 14-15 рядов формирует проем на задней стенке камина для установки дверцы. Она будет открывать доступ к внутренним стенкам камина для очищения их от оседающей золы

Поэтому важно учесть оптимальный отступ между стеной помещения и поверхностью камина

Ряды с 15 по 16 с внутренней стороны передней стенки сооружения делается сужение внутреннего проема. Так собирается дымосборник, который переходит в дымоход. А сам он начинает формироваться в ходе укладки кирпичей с 17 по 20 ряд. Его площадь сечения равняется площади одного строительного элемента.

Между 20 и 21 рядами следует установить дымовую задвижку. Это позволит регулировать тягу в камине.

Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото)

Садовые камины с барбекю созданы для установки не под открытым небом, а под легкой крышей, они могут быть также с мангалом. Она позволит превратить обычную беседку в уютное место для пикника. Садовый мангал-камин не предусмотрен для получения тепла, поэтому продумывать дымообороты здесь нет необходимости. Главное, чтобы правильно отводился дым при жарке продуктов. Этого легко добиться путем соблюдения размеров: площадь сечения трубы должна составлять не менее 12% от площади входного отверстия топки.

Красивый внешний вид уличные печи-камины для дачи приобретают в результате отделки, зависит это от общих пропорций, качества используемого кирпича и архитектурных деталей. Арки в данной конструкции не предусмотрены, но вместо них имеются три удобные ниши. Благодаря отсутствию криволинейных элементов такое барбекю может легко сложить даже начинающий печник.

Возведение уличного камина своими руками необходимо начинать с устройства фундамента. Следует выкопать яму глубиной 40 см и на 50 см шире размеров будущей печи с каждой стороны. Затем нужно насыпать в нее мелкий песок без глины.

Сам фундамент представляет собой монолитную плиту толщиной 15 см. Он нуждается в армировании. Для этого рекомендуется использовать арматуру диаметром 10 мм, укладывая ее сеткой с ячейкой размером 15 см. На фундамент следует уложить слой гидроизоляции, в качестве которого можно использовать различные современные гидроизоляционные материалы или обычный рубероид.

После завершения подготовки основания можно приступать к кладке кирпича. Каких-либо особенностей кладка не имеет, создавая садовые камины с барбекю своими руками, ее следует проводить согласно порядовкам.

Необходимо обратить внимание на то, что первый ряд порядовки представляет собой ряд над уровнем пола беседки. Это может быть уже второй или третий ряд, все будет зависеть от высоты пола. Посмотрите, как строятся уличные камины на фото, чтобы составить общее представление об этом процессе:

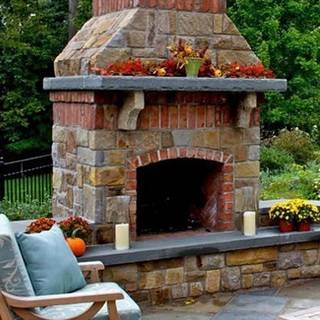

Посмотрите, как строятся уличные камины на фото, чтобы составить общее представление об этом процессе:

Для возведения топки лучше всего использовать шамотный кирпич, поставленный на ложок (узкую боковую грань).

Распушку (утолщение на дымовой трубе) можно не делать. Место прохода трубы через крышу беседки следует обшить огнестойкими материалами, а снаружи накрыть жестяным фартуком. Чтобы дождь не протекал между фартуком и трубой, место стыка необходимо обработать жаростойким герметиком.

Готовую конструкцию можно оштукатурить или облицевать декоративным камнем. Далее можно посмотреть на фото, как отделать уличные печи-камины, демонстрирующих варианты декораций:

Вариация сборки английского камина

Кладка камина, варианты которых были представлены ниже являются сами простыми и доступными. Следующий же вариант сборки печи в английском стиле, более сложный в реализации.

Инструкция по сборке:

• Данная конструкции имеет достаточно сложное и необычное строение в форме трапеции, в то время как его дымоходная труба полнить прямая;
• Топливный кирпичный элемент при этом идёт под небольшим наклоном в двадцать градусов, тем самым образуя зеркало, способное качественно излучать и отдавать выработанное и накопленное тепло;

Подсчёт количества рядов

Подсчёт количества рядов

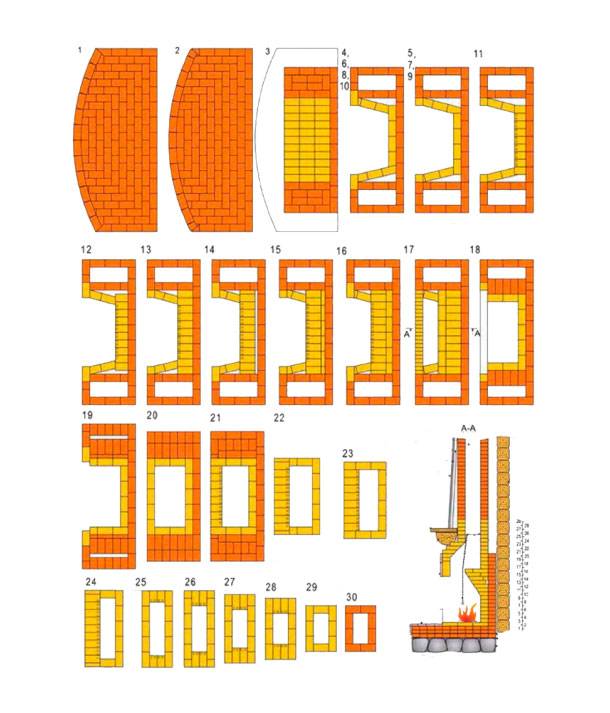

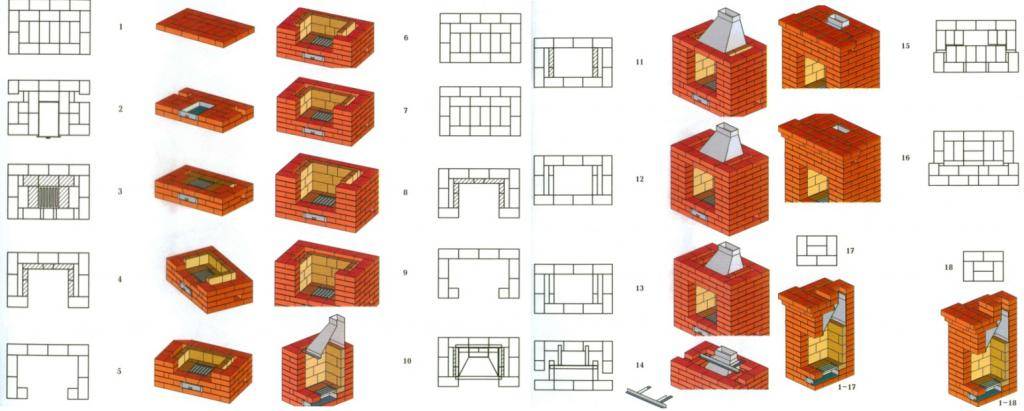

Подробная схема кладки с первого по двадцать второй ряд

Подробная схема кладки с первого по двадцать второй ряд

Видео, кладка камина в котором указанна максимально подробно вы также можете найти далее.

• Первые четыре ряда укладываются исключительно керамическим кирпичом и на цементный состав. Первый ряд укладывается на ребро, в то время как все последующие позволяют укладывать кирпичи в обычном стандартном положении;
• Данная модель имеет достаточно простое строение в плане наличия дополнительной фурнитуры, так как не комплектуется колосником и поддувалом;
• Далее выкладываем портал для камина и на двенадцатом ряду устанавливаем металлические уголки и несколько полос изготовленных из стали;
• Вплоть до шестнадцатого ряда продолжаем укладывать кирпич по стандартной схеме. На шестнадцатом ряду, в задней части конструкции необходимо оставить небольшое отверстие, необходимое для предотвращения перегрева конструкции;

Кладка камина видео, которое вы можете просмотреть, поможет вам не только подробней ознакомиться с процессом сборки конструкции, но и при необходимости сделать уголки и другую фурнитуру своими руками.

Топочная камера такой печи, как правило, полностью открыта и не дополняется защитными экранами или дверцей. Именно поэтому нужно позаботиться о герметизации пола огнеупорными жаростойкими материалами.

Английский камин с большим полукруглым очагом

Английский камин с большим полукруглым очагом

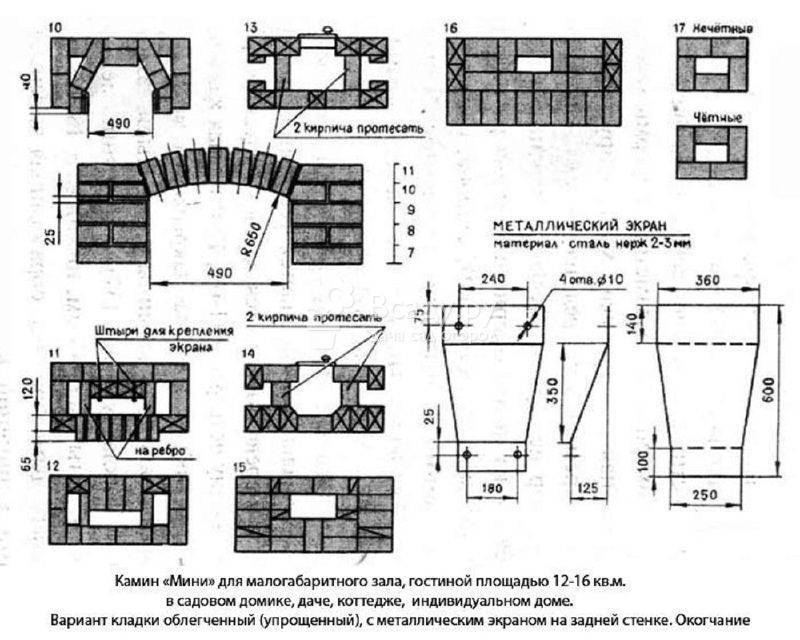

Схема камина для небольшого помещения, площадью в 20 квадратных метров

Схема камина для небольшого помещения, площадью в 20 квадратных метров

Кладка каминов может быть выполнена как одним из традиционных и классических способов, о которых рассказано в данной статье, так и другими, более сложными и замысловатыми вариантами. Выбор в первую очередь зависит от вашего опыта, возможностей и пожеланий.

Какие материалы лучше использовать для кладки камина?

Для кладки камина вам понадобится 2 вида кирпича: шамотный и красный полнотелый.

Из жаростойкого шамотного кирпича необходимо будет выполнить топочную камеру, а красный кирпич пойдет на внешнюю часть конструкции.

Шамотный и красный кирпич

Кроме этого понадобится специальный кладочный раствор, который делают из речного мелкого песка и глины.

Можно, конечно, купить в строительном магазине уже готовую сухую смесь для кладки печи. Ее потом просто нужно будет развести согласно инструкции нужным количеством воды и размешать.

Другой вариант – приготовить раствор самостоятельно. Для этого понадобится песок и красная речная глина. От качества используемой глины напрямую будет зависеть качество раствора и прочность всей конструкции камина.

Именно поэтому многие опытные печники отдают предпочтение варианту самостоятельного изготовления раствора. Так вы сможете подобрать глину, которая максимально отвечает техническим нормам.

Благодаря своим уникальным свойствам, мягкая и пластичная красная глина при нагревании превращается в прочный камень. Одним из главных показателей качества глины является процент ее жирности. Если взять «тощую» глину, то при нагревании, она может растрескаться.

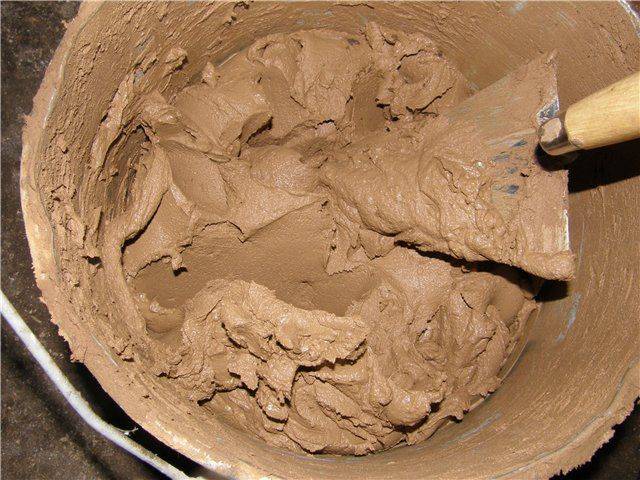

Густой раствор

После обжига хорошая жирная она обретает прочность кирпича и может вынести очень высокую температуру. Однако чтобы она действительно была прочной и надежно скрепила кладку, необходимо соблюсти правильную пропорцию всех ингредиентов.

Для прочности можно добавить в кладочный раствор портландцемент марки М300.

В зависимости от качества и жирности глины, раствор делается «на глаз», то есть не существует идеальных пропорций.

Здесь нужно будет ориентироваться на внешний вид и то, как она набирается на мастерок.

Раствор должен быть средней густоты

Раствор должен иметь консистенцию густой домашней сметаны, не капать с мастерка. Он должен быть однородным, без крупинок. Следует тщательно вымесить раствор.

Расчет размеров

Прежде чем отправляться за материалами и приступать к кладке камина из кирпича, необходимо рассчитать его размеры и определиться с формой. В первую очередь следует произвести расчеты топочного отделения – от него будет зависеть мощность камина, а следовательно и габариты остальных составляющих.

В комнатах со стандартной высотой потолков соотношение площади отверстия топочной камеры к площади помещения составит около 1:50. Если площадь комнаты 15 м², площадь портала будет 0,3 м², если комната 20 м², портал будет 0,4 м² и т.д. При этом следует учитывать, что высота портала должна быть на 1/3 меньше его ширины.

На изображении ниже вы сможете визуально оценить правильные пропорции каминной топки:

Дым из топки поднимается в хайло (дымосборник), проходит через перевал, не позволяющий дыму и саже попадать в помещение. Над дымовым отсеком расположена специальная задвижка для перекрытия доступа холодного воздуха с улицы через дымоход, когда камин не используется.

Хорошо подумайте, где будет стоять будущий угловой камин из кирпича. Размеры конструкции должны гармонично вписываться в интерьер или даже влиять на его формирование. Так, вокруг камина можно поставить кресла и журнальный стол, организовать рядом рабочее место или просто постелить теплый ковер. При выборе места определите, где будет проходить дымоход через перекрытия на улицу. Для этого подойдет наружный угол комнаты или внутренний – это дело вкуса и зависит от планировки.

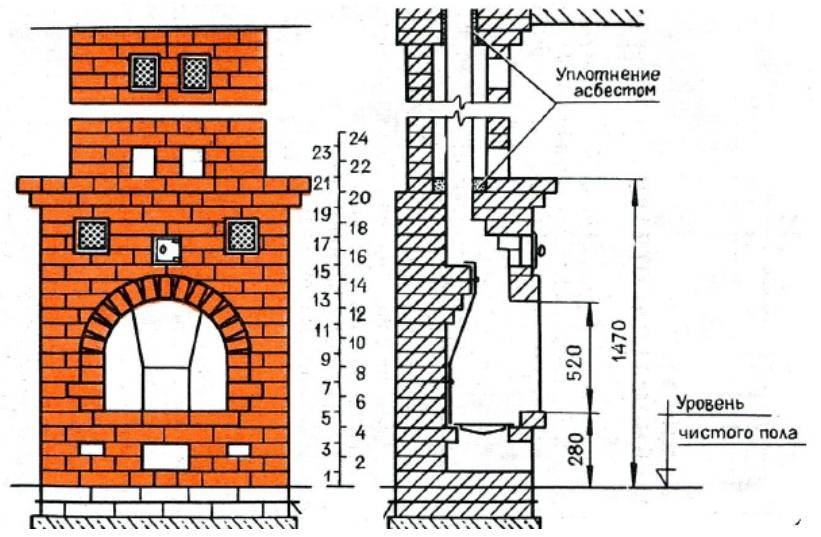

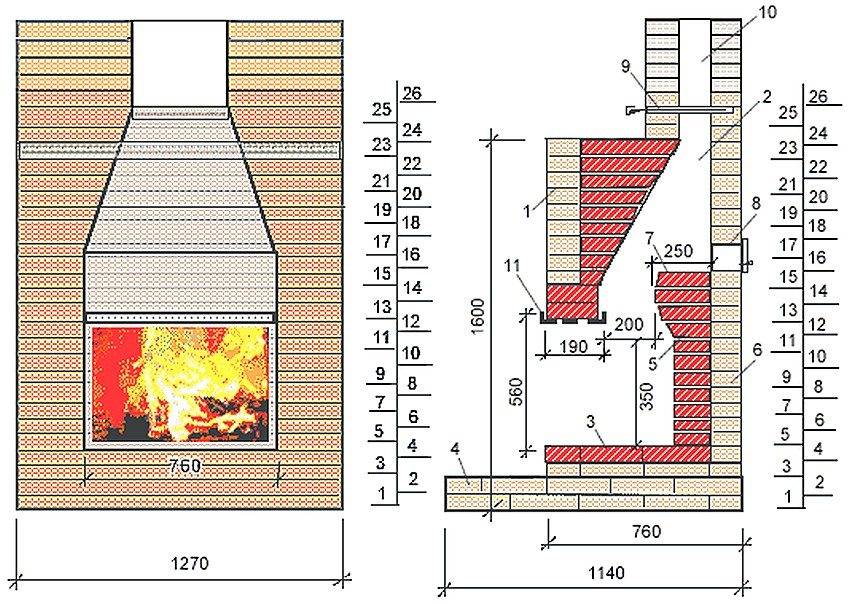

Чертежи камина

Когда с месторасположением и габаритами покончено, осталось определиться с последовательностью работы. К счастью, для этого существует такая полезная вещь как порядовка. Угловой камин из кирпича, как и любой другой, построить «на глаз» невозможно. Эффективный результат возможен только в случае строгого соблюдения инструкции.

Порядовка нужна не только для того, чтобы видеть каждый свой шаг, но и для расчета необходимого количества стройматериалов. Она подробно показывает, сколько кирпичей нужно на каждом этапе работы, поэтому остается лишь сложить все данные и не забыть прибавить к ним 10% про запас (на случай ремонта, брака или боя). В самом конце статьи вы найдете подробную порядовку одного из вариантов угловых каминов.

Материалы для камина

Для кладки каминов можно использовать только глиняный полнотелый обожженный и шамотный кирпич. Помимо этого вам понадобится глиняный кладочный раствор. Его делают из просеянного мелкого песка (лучше карьерного, а не речного) и глины (в идеале синей). Для прочности в раствор добавляют портландцемент не ниже М300. Для строительства прочного фундамента нужен щебень, шамотная или кирпичная крошка. Колосник будет сделан из арматуры, а перемычки портала – из стальных уголков.

Топливник необходимо выкладывать только шамотным кирпичом, а корпус и дымоход – глиняным красным. В том случае, если топливный отсек отделен от корпуса камина «теплым швом», для кладки последнего можно использовать перфорированный кирпич, сэкономив на материалах. Для кладки той части дымохода, которая расположена снаружи (над крышей) можно взять отделочный кирпич, поскольку он обладает высокой атмосферостойкостью.

При замешивании раствора сперва просейте песок через сито с ячейками 1,5 мм, а потом добавляйте его малыми порциями, чтобы добиться идеальной консистенции – раствор должен слегка прилипать к мастерку. Пропорции глины и песка зависят от жирности глины. Ориентировочно их берут в соотношении 2-2,5 части глины и 1,5-2 части песка.

Устройство камина из кирпича

Чтобы собрать камин из кирпича своими руками, нужно понимать его устройство. Если вы планируете делать это в качестве источника обогрева, то учтите, что на большую площадь он не подойдет.

Для большого частного дома или коттеджа он будет хорош только для декора. В комнате может быть тепло, пока горят дрова, но как только они потухнут, кладка после этого остынет спустя 2-3 часа.

Но несмотря на все нюансы, камин пользуется популярностью, ведь именно он может придавать помещению теплоту и уют. Классический очаг обычно состоит из следующих элементов:

1. Фундамент – это скрытая часть;
2. Примерно 2-3 ряда кладки кирпичей нужно для основания;
3. Площадка, на которой будет размещаться топка;
4. Сама топка, которая тоже должна быть обрамлена сводом из кирпичей;
5. Дымоходный канал, куда будут подниматься продукты горения;
6. Дальше канал переходит в трубу, которая выходит на крышу;
7. Также ставится задвижка, открывая и закрывая которую можно регулировать тягу.

Можно сделать такой камин полностью из кирпичной кладки, а можно выполнить облицовку наружной части из плитки. Если вы делаете работу аккуратно, можно оставить, как есть, она будет выглядеть красиво и без оформления.

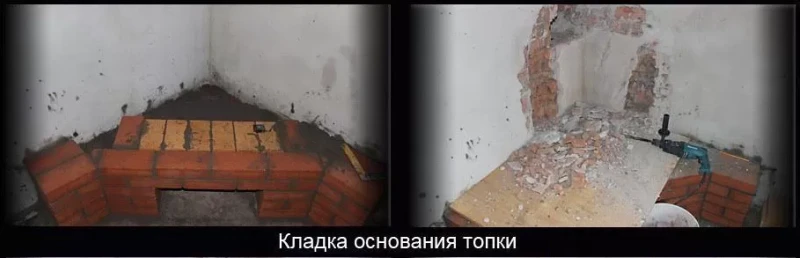

Угловой камин из кирпича

Есть вариант выкладки углового камина из кирпича. Это компактное сооружение, которое обладает рядом преимуществ:

1. Можно выложить в углу, а не в центре. Так он будет занимать меньше места и лучше распределять тепло на пространстве;
2. Он одновременно и греет, и выполняет декоративную функцию;
3. Дымоход может быть вмонтирован в одну из стен;
4. Такое размещение позволяет установить в виде полукруга кресла рядом.

Но есть и минус такого сооружения – ему обязательно потребуется отделка, при этом выйдет она довольно дорого.

Встроенный камин из кирпича

Его нужно делать сразу, во время строительства стены или колонны. Если дом уже построен и вы решили сделать встроенный камин, то это повлечет за собой определенные затраты, поэтому проще сделать его с самого начала.

Получается своеобразный портал, который нужно обрамить кирпичом. Размер его может быть разным.

Пристенный камин

Дровяной камин из кирпича может быть и пристенного типа. В этом случае дымоход обычно вмонтирован в стену или частично выступает за ее пределы. Сделать его можно даже в доме, где ремонт уже готов, так как демонтаж поверхности не потребуется.

Это довольно популярный вариант, который требует много места в комнате, потому что довольно объемный. Облицовочный материал может быть любым.

Устройство камина: обзор основных составляющих конструкции

Чтобы точно определиться с вопросом о том, как выложить камин самостоятельно, требуется знать, из каких элементов состоит конструкция, как они связаны между собой и по какому принципу работает вся система.

Топливник

“Домашние” печи и камины могут быть с закрытой или открытой топкой. Последний вариант не требует монтажа в портал металлической вставки, защищающей стенки от открытого пламени. При этом внутренние стены топки должны делаться из красного кирпича, имеющего огнеупорные свойства. В противном случае топка долго не прослужит.

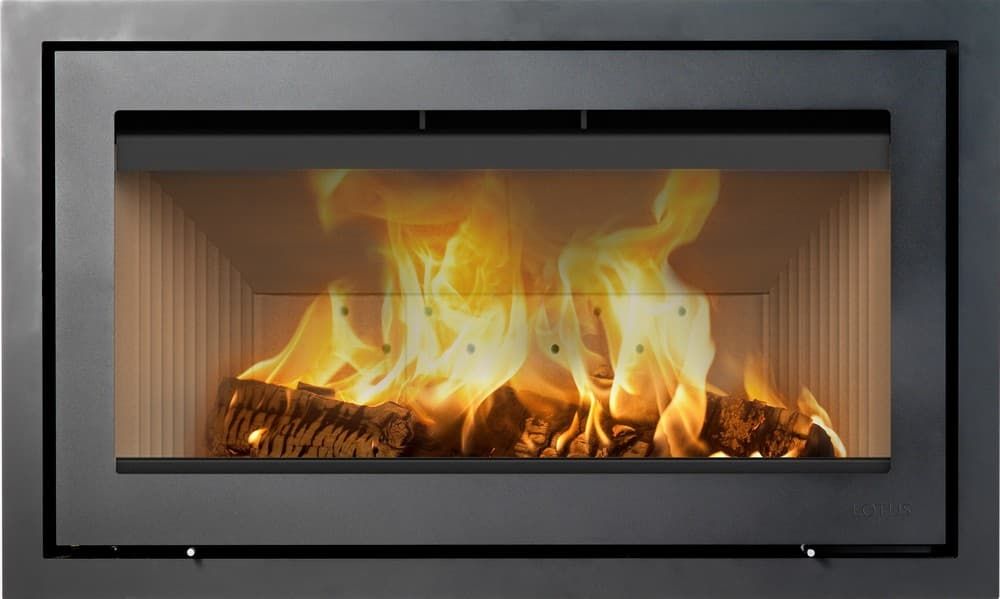

Остекленная топка с дверцей — отличный вариант. И красиво, и безопасно

Если топка чугунная, то она делается закрытой или открытой. Поверхность внутри ниши при этом может изготавливаться из белого не огнестойкого кирпича, ведь от огня будет защищать чугун. Открытые металлические топки безопаснее, поскольку они не допускают вылета искр в комнату. В них дверцы могут открываться как вбок, так и вверх. Заслонки в открытых топках делаются из огнестойкого стекла, через которое просматриваются горящие поленья и огонь.

Дымоход

Угловой и пристенный кирпичный камин должны оборудоваться дымоходом. Стальную трубу от него рекомендуется спрятать за декоративной отделкой из того же кирпича. Помимо привлекательного вида она создаст дополнительную теплоизоляцию и придаст прочность всей установленной системе. Для кладки дымохода потребуется создать чертеж камина с порядовкой либо подыскать подходящий вариант в интернете.

Островные конструкции обычно не имеют кирпичного дымохода, для них приобретаются готовые стальные вытяжки, подвешивающиеся к потолку.

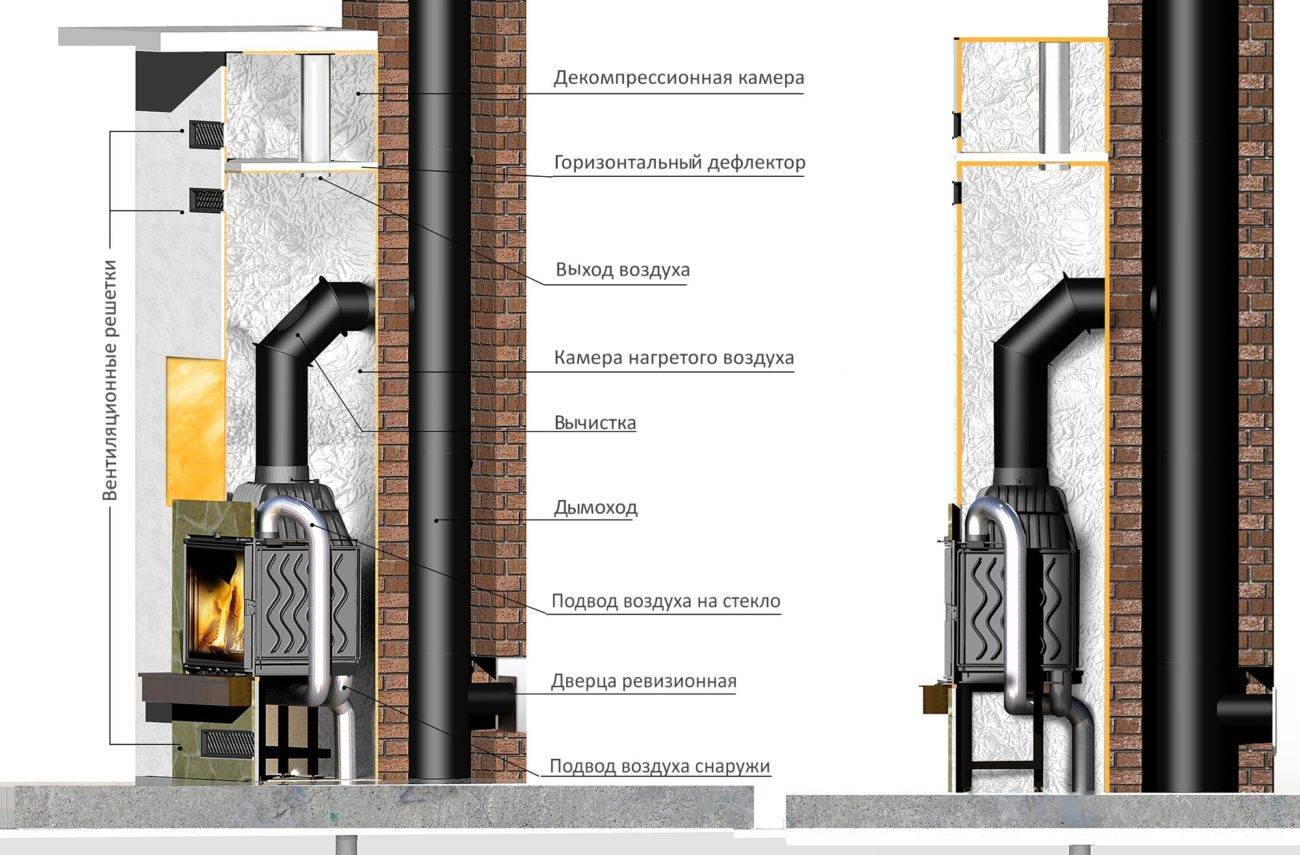

Как устроен камин и где располагается дымоход

Основание

Перед тем как рассматривать проект камина из кирпича, нужно помнить, что его устойчивость зависит не только от варианта укладки, но и от прочности основания. Оно не должно соединяться с фундаментом дома, его следует заливать отдельно, иначе при сезонном пучении грунта может повредиться как печка, так и дымоход.

Готовый бетонный фундамент

Если конструкцию выкладывают возле несущей стены, то между ленточным основанием здания и фундаментом камина нужно сделать компенсационную подушку из песка. Она засыпается между основаниями и поливается водой с целью лучшей утрамбовки.

Высоту фундамента под печку нужно выбрать так, чтобы нижний ряд кладки был расположен в уровень с основным полом. Яму под основание можно вырыть неглубокую, но на пучинистых почвах в обязательном порядке следует сделать гравийно-песчаный слой, толщиной не менее 50 см. Он компенсирует смещение почвы и не допустит подъема грунтовых вод.

Портал

Это важная деталь всей внешней конструкции, ведь она декоративно оформляет топочное отверстие. Порталы декорируют различными материалами, например, камнем или деревом.

Но существует несколько основных технических и функциональных условий, применяемым к порталам, которые нужно обязательно учесть:

• Портал должен быть безопасен. При его устройстве следует предусмотреть защиту от ожогов;
• Конструкцию необходимо сооружать из негорючих стройматериалов, которые предотвращают воспламенение помещения. Таковым является, например,  металл.

Портал для камина

Основные принципы строительства камина

Для каминной кладки можно использовать различные порядовки, однако любой вариант имеет общие принципы:

Угловой камин

• первый ряд кирпича следует устанавливать на ребро, а следующие ряды – плашмя;
• первые два ряда являются основанием;
• следует использовать кирпич без надломов, трещин, скол и других повреждений;
• если для строительства используется красный кирпич, его нужно предварительно замочить в воде, чтобы он не впитал влагу из раствора;
• огнеупорный кирпич перед строительством замачивать не нужно, достаточно очистить от загрязнения и протереть влажной тряпкой;
• толщина шва при строительстве не должна быть выше 5 мм;
• если между швами появились излишки смеси, ее нужно удалить до застывания;
• необходимо наносить умеренное количество смеси, чтобы она гарантировала надежное сцепления, и не выходила за границы кирпича;
• при строительстве следует использовать однородный раствор без комков;
• раствор нельзя использовать для обмазывания камина внутри;
• оптимальное время для строительства – лето или другой теплый период;
• начинать кладку следует с углов, чтобы она получилась ровной и аккуратной;
• дно топки должно находиться на расстоянии минимум трех кирпичей от пола.

Для строительства необходимо выбрать оптимальную схему, закупить качественные материалы и приготовить огнеупорный раствор

Стоит уделить внимание и внешней отделки изделия. Ведь камин станет местом, около которого будут собираться все члены семьи

Основные этапы строительства

Правильный подход к решению любой задачи обеспечит ее решение самым рациональным способом. Это утверждение касается любого направления деятельности. Рассуждая о возможностях начинающих и о том, как сделать камин своими руками, необходимо разделить весь процесс строительства на этапы и анализировать возможность выполнения выделенных структурных пунктов.

Вне зависимости от того, какая модель камина рассматривается в качестве наиболее подходящей, шаги, выполняемые при строительстве, достаточно стандартны. Даже опытные мастера всегда подходят к своему делу поэтапно.

• Разработка проекта. Каждый понимает, что спонтанные манипуляции с мастерком и кирпичами ничего хорошего и продуктивного не дадут. Кладка камина своими руками должна осуществляться по определенному алгоритму, этой простой истины придерживаются все. Одни записывают алгоритм на листе бумаги, а другие способны держать все в голове. Кроме последовательности действий, нужно иметь полное представление об устройстве будущего камина, его функционировании, материалах, которые могут быть задействованы, и о размерах всех значащих узлов. Вся перечисленная информация собирается в единый комплект, который носит название проекта.
• Подготовка материала и инструмента. Приходилось ли вам вообще заниматься хоть каким видом строительных работ? Как это выглядело? Определялись масштабы, производился расчет материалов, перечислялись все необходимые инструменты. Затем по списку все было куплено в магазине. Подобный подход просматривается и в решении нашей задачи.

Кирпичная постройка в деревянном доме

• Строительство фундамента. В принципе, каждому читателю известна информация в данном ключе и этот пункт можно не конкретизировать, так как каждый может себе представить, что такое фундамент, зачем он нужен и примерный способ его формирования. Однако в некоторых источниках встречаются мысли, что небольшие камины можно установить без фундамента. Это абсолютно не верно, и для кирпичных каминов нет исключений.
• Кладка камина. Этот этап можно назвать основным, так как именно на нем формируются основные функциональные узлы любого устройства. Чтобы не допускать ошибок, всем мастерам рекомендуется использовать руководство, в котором описано строительство каждого ряда, это руководство входит в состав проекта.
• Возведение дымохода. Строительство дымохода можно было бы отнести к предыдущему этапу, но оно не реализовывается стандартно. Дело в том, что одинаковые модели каминов могут иметь различные дымоходы. Его тип, размер, материал зависят от конкретных персональных условий.
• Отделка стенок камина. Декоративная функция камина, особенно в современных домах, выступает в роли доминирующей. В этом случае основная задача дизайнера заключается в том, чтобы правильно подобрать материал, который придаст камину качество венца стилевого оформления помещения. Но не стоит забывать и про техническую часть, ведь не любой материал годен для облицовки каминов.

Итоговое сооружение

Реализация озвученных этапов приведет к решению задачи, как построить камин своими руками. Вот теперь можно приступать к поиску информации о каждом этапе. После такого анализа решения проблемы ее достоверность многократно увеличивается.

Порядовка английского камина

Конструкция камина в английском стиле имеет ряд отличительных черт. Данный вид каминов всегда выполняется с прямым дымоходом, тогда как иные разновидности часто сооружаются с дымоходом, вмонтированным в нишу стены. Другой отличительной чертой является конструкция топки камина. Если смотреть в разрезе горизонтальной плоскости, она имеет трапециевидную форму. Таким способом достигается преимущественно фронтальная направленность теплового излучения и повышается эффективность камина в плане отопления помещения, в котором он установлен.

Применение в конструкции камина наклонной задней стенки, так называемого каминного зуба, берет свое начало именно с классических английских каминов. Так как данные камины выполняются преимущественно открытыми, остро встает вопрос недопущения задымления комнаты, в которой они построены.

Наклонная задняя стенка топливника, за счет сужения топочного пространства кверху, позволяет значительно повысить скорость выхода дыма. Именно этот эффект и не позволяет газообразным продуктам горения поступать в помещение.

Английский камин всегда выполняется с прямым дымоходом

Кроме противодействия задымлению, каминный зуб способствует повышению эффективности теплоотдачи камина. Этот конструктивный элемент за счет наклона отражает по направлению помещения значительную часть тепловой энергии. В случае его отсутствия данное тепло будет просто выходить наружу.

Еще одной отличительной особенностью английского камина является отсутствие поддувала и колосниковой решетки. Вся зола и недогоревшие угли из него удаляются непосредственно через топочный проем. Поэтому конструкция камина предусматривает заложение защитной платформы ниже уровня топки, которая должна выдаваться с фронтальной стороны камина.

Общей рекомендацией при постройке всех каминов является использование при выкладывании внутреннего пространства топки огнеупорного (шамотного) кирпича. Его стоимость превышает стоимость керамического, однако она окупится за счет увеличения срока эксплуатации камина.

Ключевые элементы, из которых состоит камин

Состав камина под дрова

Стандартная схема кладки кирпичного камина включает в себя такие элементы (двигаясь снизу вверх, как идет кладка):

• основание;
• зольник (бункер, расположенный под колосниковой решеткой, предназначение которого – собирать золу);
• топливник – это пространство, в которое закладывается топливо, и где оно горит;
• зеркало – задняя часть стенки топки, наклоненная вперед под углом около 20°, и начинающаяся с высоты 30% от дна топки (назначение зеркала – отражать тепловую энергию, направляя ее из портала в помещение);
• дымовой зуб – это выступ, формируемый окончанием зеркала, который имеет две основных функции – предотвращение попадания сажи из дымохода в топку, а также предотвращение попадания в топку холодных воздушных потоков из дымоходной трубы;
• хайло – это дымосборник, в котором собирается дым и различные газы перед выходом в дымоходную трубу (он обеспечивает тягу в нужном направлении, а также препятствует попаданию в помещение дыма, искр, сажи, благодаря тому, что скопившиеся здесь разогретые газы уходят в наполненный холодным уличным воздухом дымоход);
• задвижка – заслонка, расположенная между камином и дымоходом, которая отделяет хайло от дымоходной трубы (ее функция – регулировать мощность холодных и горячих воздушных потоков).

Технология строительства дымохода

Дымоход кладут на том же глиняно-песчаном растворе, только участок над кровлей на цементном. Внутреннюю поверхность для улучшения тяги тщательно затирают и выравнивают. Не забывают установить шибер-заслонку. В месте прохода дымохода через деревянное перекрытие делают утолщение, оно называется «распушка».

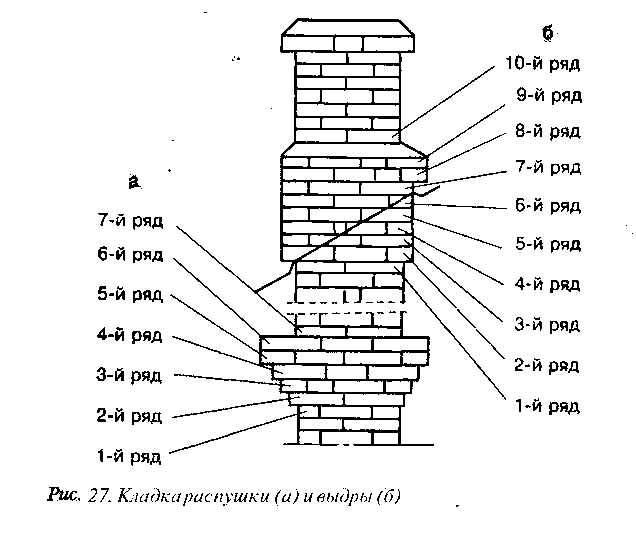

Для того, чтобы защитить кровлю от проникновения осадков, над крышей также выполняется утолщение, «выдра». Под ней из оцинкованной листовой стали или гидроизоляционной кровельной ленты (например, ондуфлэш) монтируют фартук (воротник), закрывающий щель между кирпичной кладкой и кровельным покрытием.

Выбор материала для фартука под выдрой зависит от типа кровельного покрытия. Можно использовать оцинкованную сталь, обычную или с полимерным покрытием либо гибкие металлизированные ленты, благо их сейчас в продаже немало

При устройстве дымохода важно соблюдать противопожарные меры, особенно в части прохода его через деревянное перекрытие и кровлю

Общие правила противопожарной безопасности, обязательные при строительстве печей и каминов.

В заключение скажем, что, строительство камина — сложное мероприятие, требующее предварительной подготовки, необходимых технических знаний, аккуратности и упорства. Новичку непросто справиться с этой работой, обеспечить надлежащее качество и пожарную безопасность сооружения. Если нет уверенности в своих силах, возведение кирпичного камина лучше поручить опытному специалисту.

Составляющие части камина

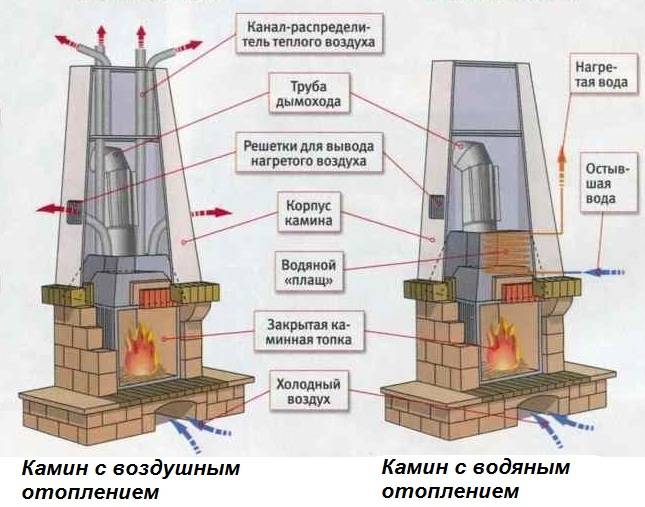

Схема камина и его принцип работы

Прежде чем приниматься за сборку камина, я покажу вам из каких основных частей он состоит.

Конечно, многие знают, что его основными составляющими являются топка и дымоход, но существуют также множество других элементов:

1. Зольник.
2. Сборник дыма.
3. Система конвекции.
4. Устройство нагрева.
5. Задвижка для уборки золы.
6. Колосниковая решетка.
7. Футеровка (Внутренний защитный облицовочный слой).
8. Отсекатель пламени.
9. Дверцы для защиты.

Каждый из этих элементов обеспечивает комфортную и безопасную работу с камином, тогда как основной процесс подпадает на топку и дымоход, обеспечивающий стабильную циркуляцию воздуха внутри каминной системы. Не стоит забывать и про «портал» — именно эта часть камина подпадает под декор.
