Капельный полив: от пластиковых бутылок к автоматизированной теплице – схемы, устройство, решения

Капель в теплицах

Применение капельного орошения для частных хозяйств умеренно-влажного климата экономически наиболее выгодно в теплице. Дли примера на рис. даны чертежи системы капельного полива теплицы 6х3 м и спецификации 2-х вариантов комплектующих для нее.

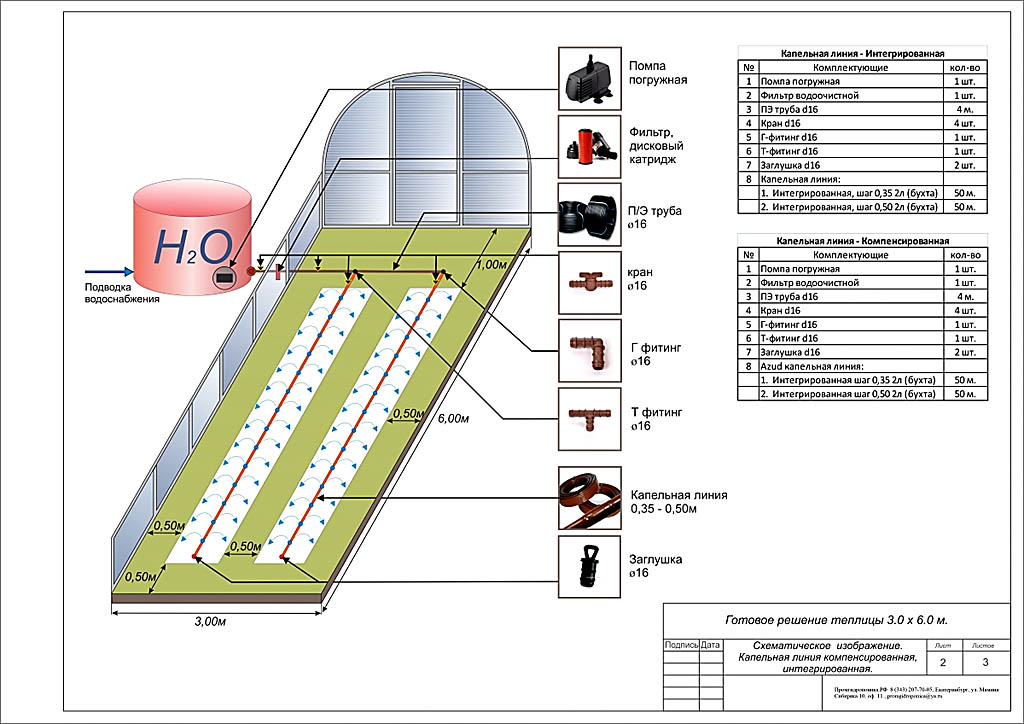

Система капельного полива теплицы 3х6 м

Затраты на создание капельного полива в небольшой теплице, приведенные на единицу ее продуктивной площади, много меньше, чем для открытого грунта, а продуктивность также много выше. Поэтому капельное орошение теплиц быстро набирает популярность, и в продаже имеются полные наборы их элементов, включая контроллер, для теплиц стандартных размеров, слева на след. рис. Цена комплекта существенно ниже, чем при покупке компонент в розницу. Дополнительный плюс – добросовестные продавцы дают гарантию на все, кроме относительно недорогого шланга. Поэтому систему можно вначале примерить всухую на отдельной площади, собрать, сделать пробный пуск, а уж затем, если все в порядке, устанавливать на месте.

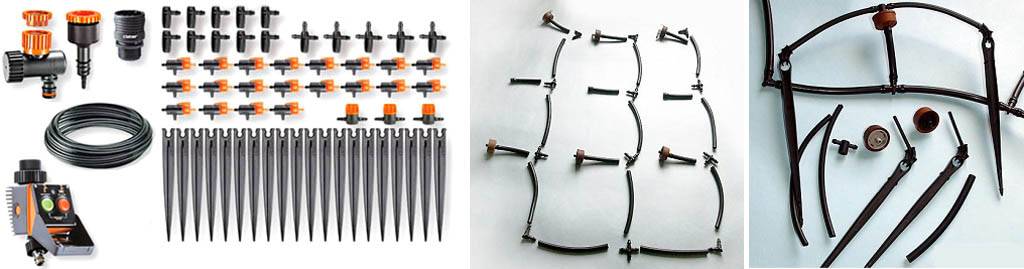

Набор комплектующих для капельного полива теплицы

Для капельного полива в теплице необходим его контроллер с датчиком влажности грунта, иначе вследствие малого испарения наружу очень трудно избежать закисания грунта и всяческих напастей на растительность. Но как быть, если теплица не электрифицирована? Делать автономное электроснабжение? А если она еще и не обслуживается регулярно, но неизбежна автоматизация полива. Своими руками, т.к. системы автополива под ключ очень дорогостоящи.

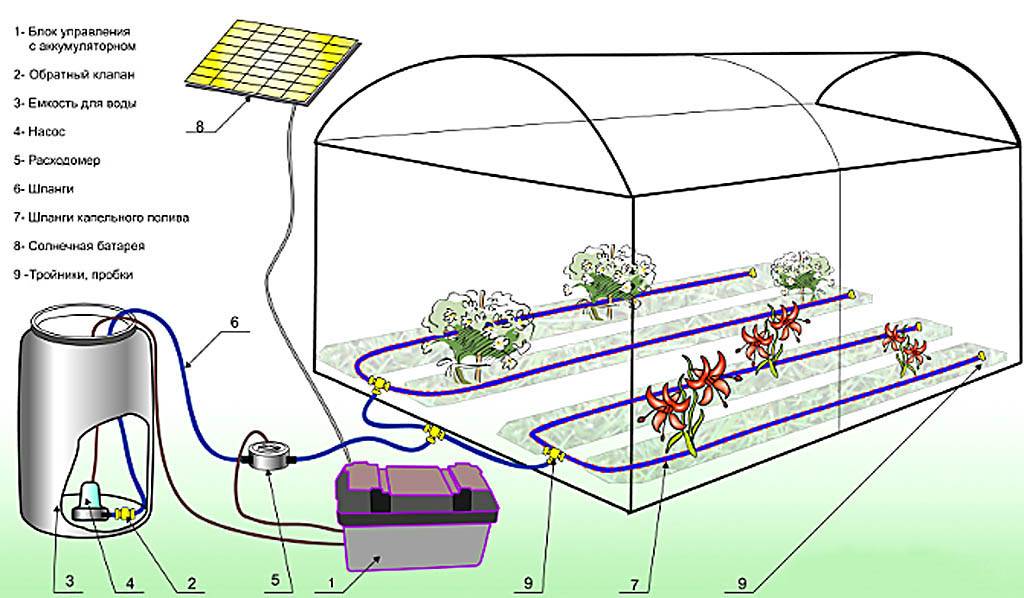

Устройство энергонезависимой теплицы с капельным поливом

Один из вариантов решения этой проблемы показан на рис. Основа – солнечная батарея (СБ) на (15-18)В (можно – самодельная) площадью 1-1,5 кв. м и автомобильный аккумулятор (АКБ) на 12В 65А/ч. Подзаряд АКБ можно пустить просто через диод на 10А, т.к. ток КЗ (короткого замыкания) СБ лишь ненамного больше тока содержания АКБ. Буферная водяная емкость – 200 л бочка.

Погружной насос лучше брать тоже на 12В. Помпу на 220В можно включить через бытовой инвертор 12VDC/220V 50Hz AC. Чтобы избежать осушения насоса сифонным эффектом, бочку нужно прикопать в грунт. На трубу подачи с той же целью ставят перед расходомером/контроллером электромагнитный запорный клапан, электрически включенный параллельно насосу. Т.е., если помпа на 12В, то и клапан нужен 12-вольтовый, или то и другое на 220В.

В этой системе возможен еще обратно-сифонный эффект, который потянет воду с землей обратно, отчего засорятся капельницы, трубы и фильтр. Средство против него – обратный клапан сразу за контроллером, если смотреть по току воды.

Как сделать отверстия для рассады в пленке на грунте

Последняя хитрость

Есть еще один вид капельного полива, весьма перспективный: под пленкой. Пленка во многих отношениях заменяет мульчу, но не создает под собой благоприятной среды для вредителей и сорняков. Тут встает вопрос: а как пробить в расстеленной пленке отверстия для рассады? Способ ее решения, чисто по-русски смекалистый, показан на рис. справа. Интересно, а не приходилось ли его автору ворочать когда-то корабельный штурвал?

***

2012-2020 Вопрос-Ремонт.ру

cope itemtype=”https://schema.org/Article” data-nonce=”75d4f7930c”>

(Пока оценок нет)

cope itemtype=”https://schema.org/Organization”>

Полив помидор через пластиковые бутылки

Все опытные огородники знают, что где бы вы ни выращивали свои томаты в теплице или на открытом грунте, залог успешного урожая это качественный и своевременный полив растения. Как известно, есть несколько способов, как можно поливать помидоры: по старинке со шланги или ведрами под каждый куст, имитация дождевого полива при помощи разных разбрызгивателей, шланговый капельный полив и другие. Но все эти методы достаточно трудоемки и затратные.

Так как данный сайт посвящен томатам, то все описание капельного полива из пластиковых бутылок будет описано в контексте выращивания помидоров, но эта технология аналогична и для других растений на вашем огороде или теплице.

Преимущества

• Капельный полив из пластиковых бутылок в первую очередь хорош тем, что позволяет доставлять воду непосредственно к корням томатов или других растений, это в свою очередь позволяет нам экономить воду, вносимые удобрения и время.
• Так же, это позволяет избежать повышенной влажности воздуха, помидоры будут чувствовать себя на много лучше, и защитит наши растения от различных вирусных заболеваний, особенно фитофторы, которые очень хорошо распространяются в условиях влажного воздуха.
• Немало важным плюсом является то, что его очень просто сделать своими руками, и при этом все материалы абсолютно бесплатны, думаю, у каждого дома найдется несколько десятков пластиковых бутылок.

Как сделать капельный полив из бутылок своими руками

Первым делом нам нужно взять и подготовить обычные пластиковые бутылки, через которые будет осуществляться полив растений. Лучше всего для этой цели подойдут двух литровые, но также можно использовать и полтора литровые бутылки.

В каждой крышке необходимо сделать несколько не больших отверстий, диаметром около 2мм через которые вода будет поступать непосредственно к корням помидор. Количество же отверстий зависит от грунта на вашем огороде или теплице. Если он песчаный и хорошо впитывает влагу, то достаточно и двух, а если глинистый то – 4.

У каждой бутылки отрезаем дно (можно отрезать дно не до конца, оно будет служить в качестве крышки, которая будет препятствовать испарению воды) и приступаем к установке. Конечно, лучшее время для установки это непосредственно во время высадки рассады, но не стоит расстраиваться, если ваши помидоры уже растут в теплице или на огороде, а о таком методе полива Вы только узнали.

На расстоянии в 15-20 см от стебля растения аккуратно выкапываем небольшую ямку глубиной 10-15 см. Далее в эту ямку крышкой вниз вставляем бутылку под углом от 30-ти до 45 градусов и прикапываем. Во время установки пластиковой бутылки будьте осторожны, чтобы не повредить корневую систему томата.

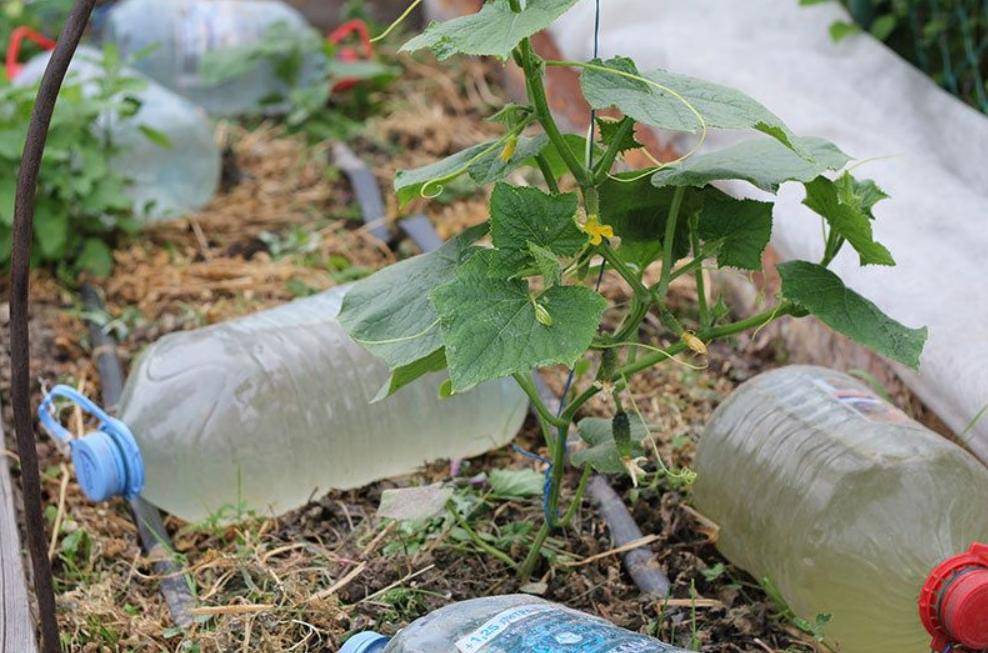

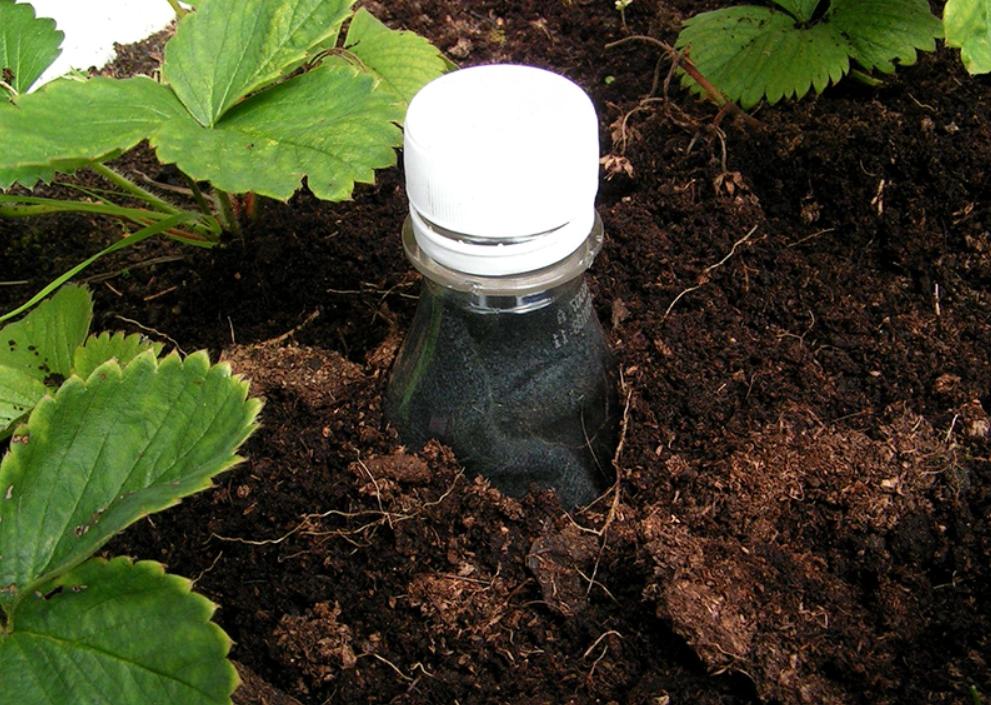

Полив через пластиковые бутылки

Наконец-то, наша система установлена и как видите, ничего сверхсложного здесь нет, своими руками сделать это по силам каждому. Теперь давайте обсудим непосредственно сам процесс полива.

Таким образом, у ваших растений в течении нескольких дней будет постоянный доступ к жизненно необходимой для них влаге, и нам не придётся бегать каждый день на огород и проверять не пересохли ли наши томаты.

Другие способы как сделать капельный полив помидор через пластиковую бутылку

Выше описанный способ это, на мой взгляд, самый простой в реализации, но есть еще несколько вариантов, как сделать полив помидор через бутылку. Сейчас мы поверхностно рассмотрим и их, особо не вдаваясь в подробности, все и так понятно, если посмотреть на схему.

В первом случае в качестве трубочки (номер 2 на схеме), используют пустые пасты из обычных шариковых ручек. Вынимаем из нее пишущий стержень, промываем в бензине от остатков пасты, один конец закрываем заглушкой №3 (спичкой, зубочисткой) и делаем возле него небольшое отверстие, тоненькой иголкой, через которое будет капать вода. Диаметр подбирается экспериментальным путем, чтобы добиться оптимальной скорости вытекания воды. А второй конец пасты вставляем в самом низу бутылки, при необходимости контакт между бутылкой и трубкой можно загерметизировать пластилином.

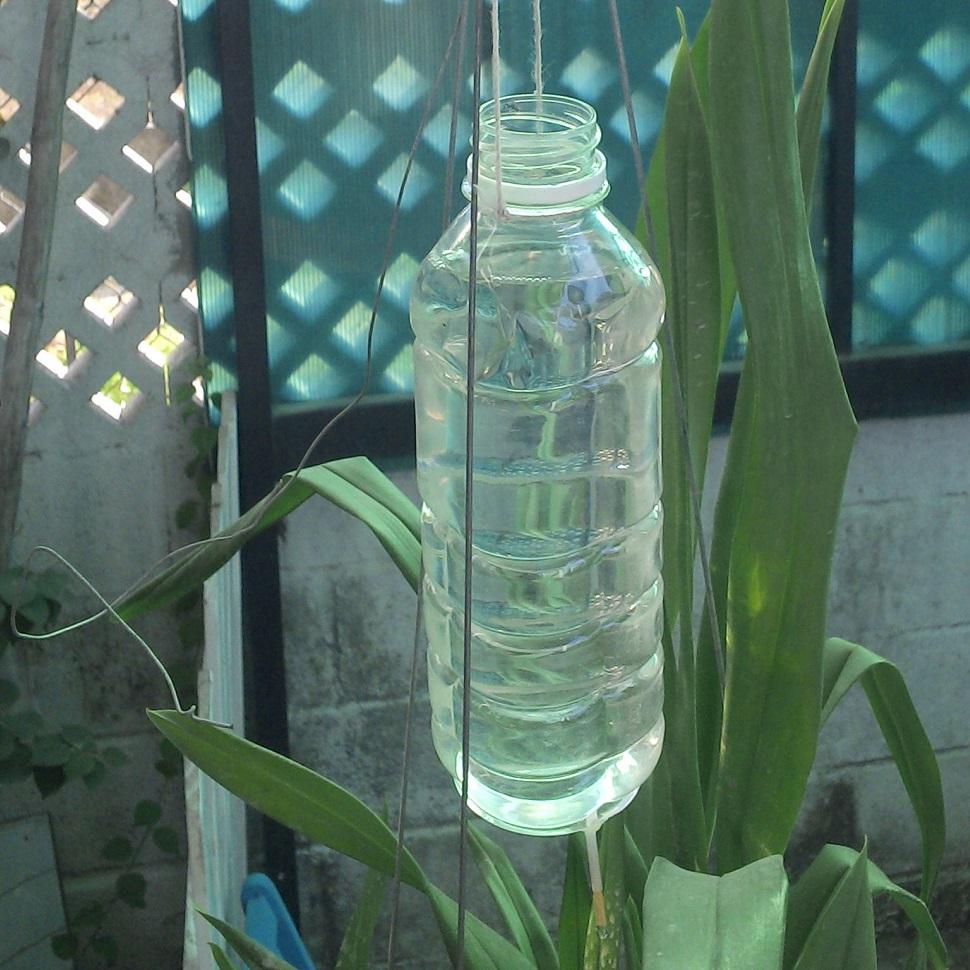

Еще один вариант заключается в подвешивании бутылки, с маленьким отверстием внизу, возле каждого растения. Более детально о способе рассказано в видео в конце статьи.

Каждый из методов по-своему хорош, и какой из них реализовать решать Вам.

Начинаем капать

Начнем с систем точечного капельного полива из дозирующих емкостей без сетей подачи воды, как самых простых и дешевых. На больших площадях они недопустимо трудоемки, но на делянке до 2-4 соток это мало сказывается. И не думайте, что придется городить нечто высокотехнологичное: точечное орошение малых площадей открытого грунта в домашних условиях не что иное, как капельный полив из пластиковых бутылок. Он может производиться 3-мя способами: микродождеванием, поверхностным и глубинным, см. рис. Дозаторами могут быть также канистры и трубы. Но первые – не бросовый и недешевый материал, а емкость вторых при оптимальном заглублении недостаточна для нормы полива большинства растений.

`img-1`

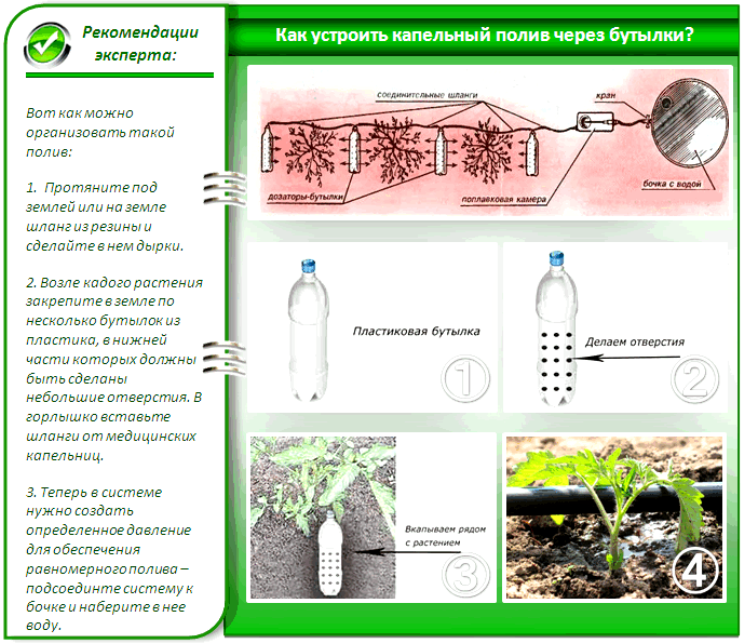

Способы устройства капельного полива из пластиковых бутылок и других емкостей

Микродождевание исключает засорение фильер в дозаторе грунтом, но требует стоек для подвеса, затрудняет наполнение болтающихся дозаторов и не позволяет подавать воду точно к корням. Поверхностный полив требует доработки бутылок, что при потребном их количестве в десятки и, возможно, сотни, весьма трудоемко. В глубинном точечном поливе из бутылок в последнее время произошли радикальные изменения, сделавшие его высокоэффективным, см. далее.

`img-2`

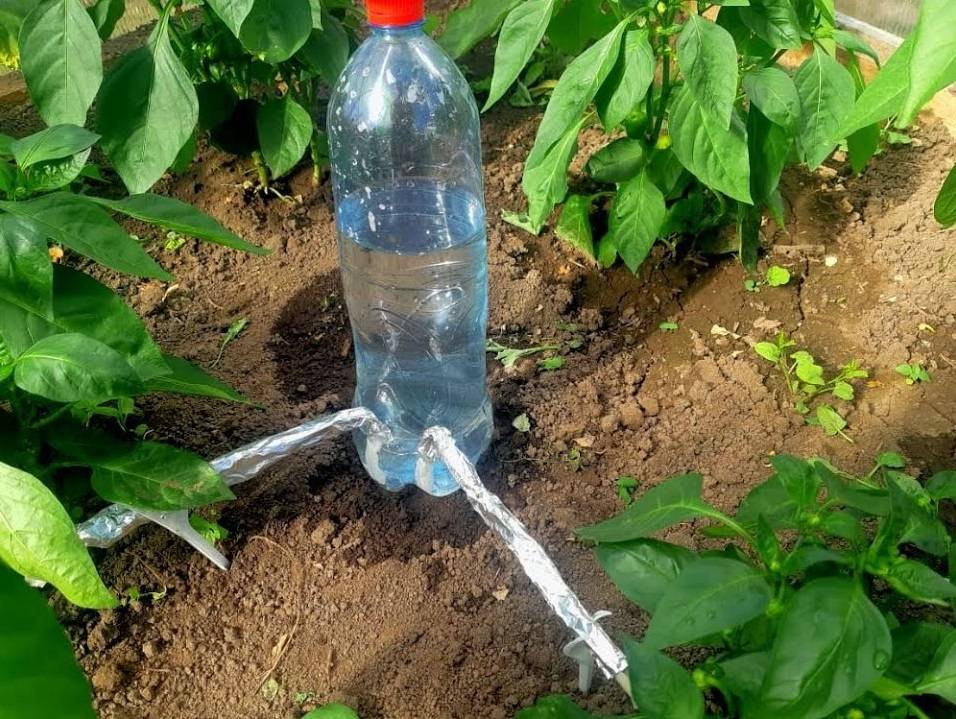

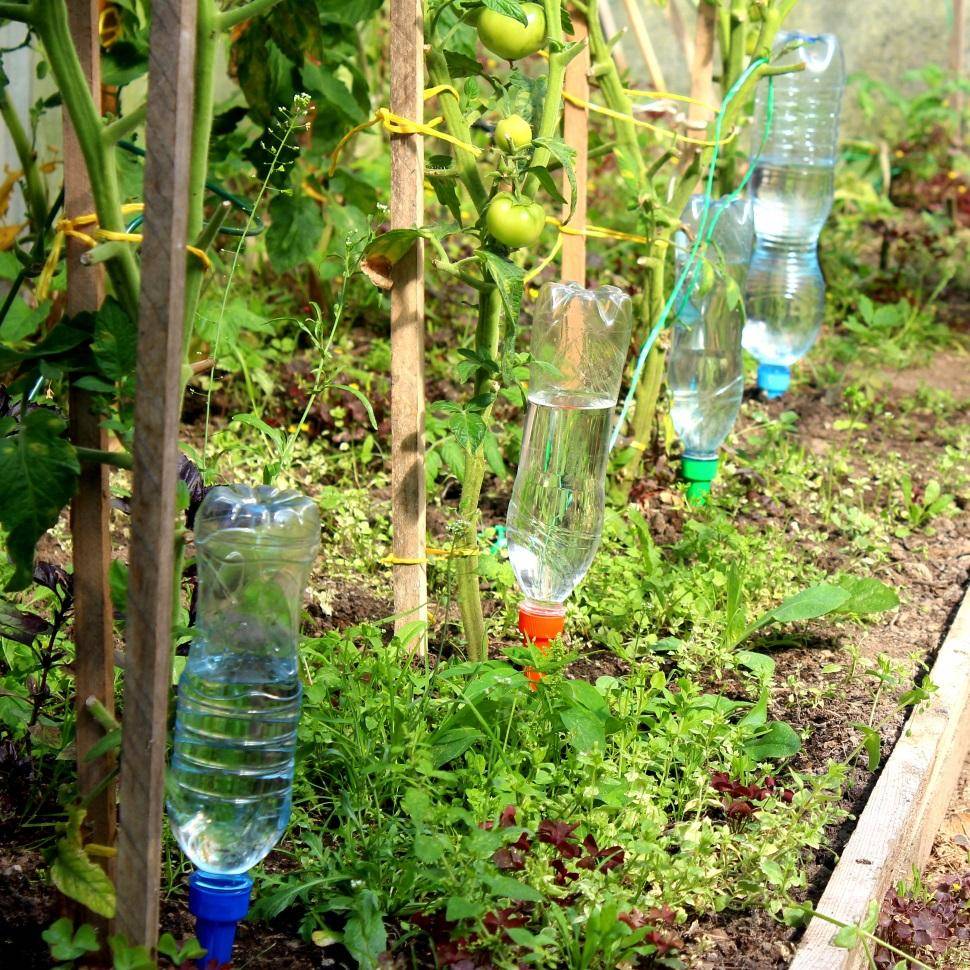

Простой капельный полив из бутылок

Самый простой поверхностный капельный полив может быть организован на основе пластиковых баклаг или бутылок от 1,5 л, установленных в рядах между кустами, см. рис. Фильеры в них делают на высоте 3-5 см от дна, чтобы осадок в воде их не засорял. Такое орошение пригодно для влаго- и светолюбивых культур с достаточно высоко расположенными над грунтом плодами напр. томатов, баклажанов. Серьезный недостаток этой «системы» – обязательно требуется мульчирование рядов; почему – см. выше.

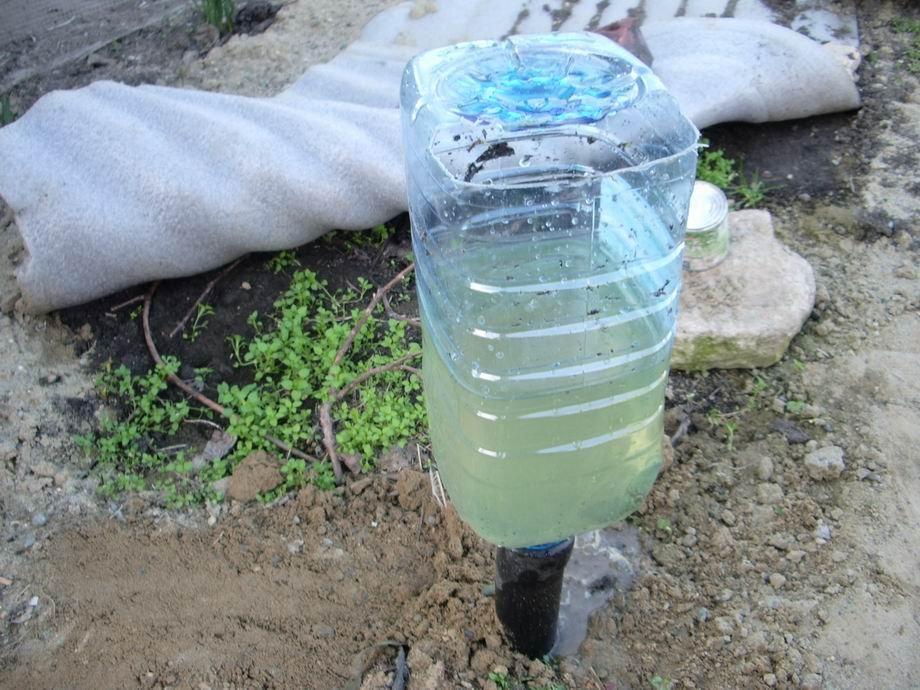

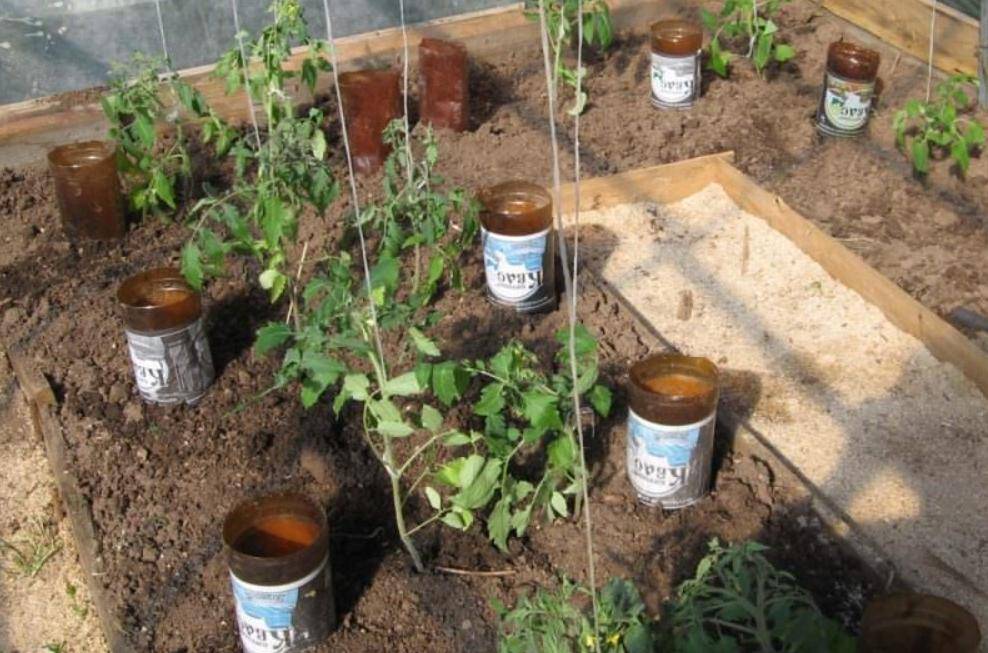

Гораздо лучшие результаты дает глубинный полив из перевернутых и обрезанных бутылок, слева и в центре на след. рис. Мульча уже не нужна, наполнять дозаторы удобнее, а испарение из них создает растениям какой-никакой, но микроклимат. Однако маленькую, на настоящую революцию в бутылочно-капельном орошении произвело появление в продаже насадок в резьбой под бутылочные горлышки с готовыми фильерами, справа на рис. Придумали их поначалу садоводы-комнатники; использовались наконечники кондитерских шприцев. Помимо прочих преимуществ глубинного полива, втыкать дозаторы в землю можно наискось, подавая воду прямо к корням.

`img-3`

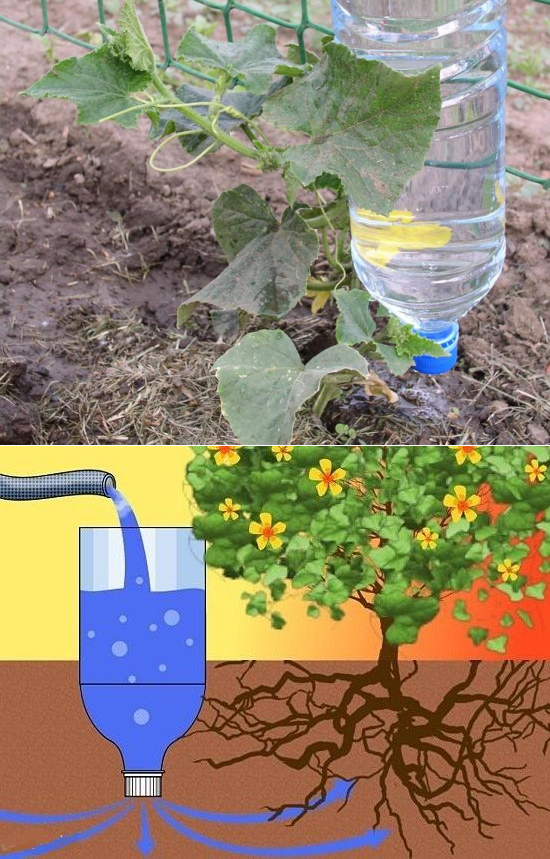

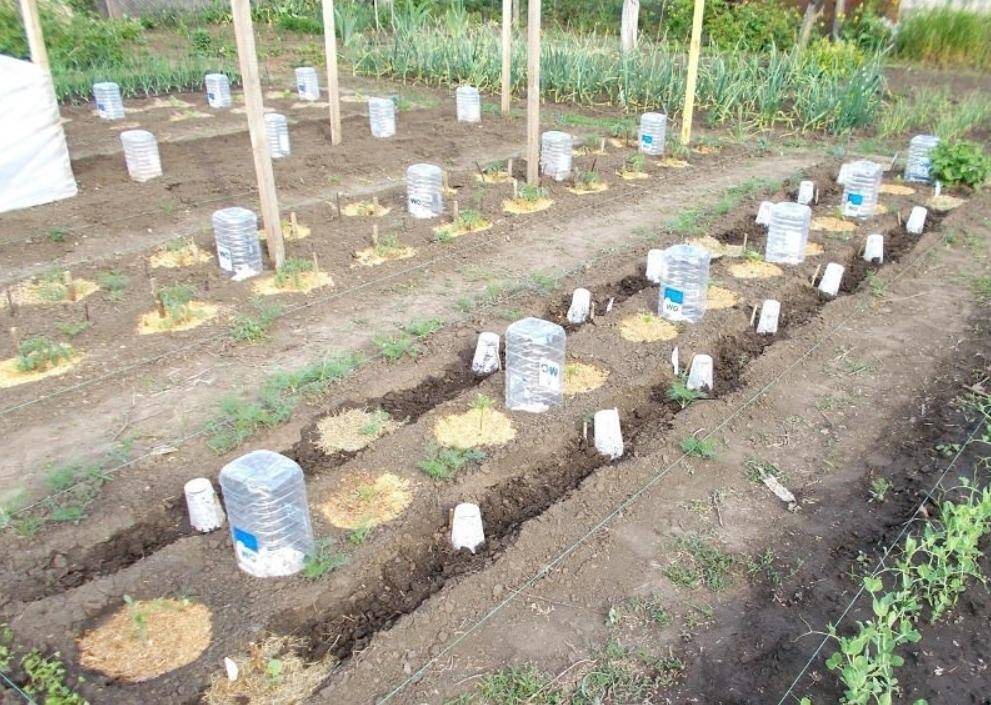

Глубинный капельный полив из бутылок

Другие варианты

Помимо бутылок, для точечного индивидуального капельного полива иногда пытаются использовать медицинские капельницы, см. след. рис. Однако стабильно-положительные долговременные результаты таких опытов неизвестны по след. причинам, обусловленным тем, что медицинские капельницы – оборудование одноразовое:

• Тончайший фильтр очень быстро засоряется.
• Убрать фильтр – игла забивается почвой чуть медленнее.
• Обоймы регуляторов потока быстро распирает, цапфы колесика выходят из пазов и регулировка вообще прекращается.
• Шланги также быстро мутнеют, внутри осклизают, распухают; просвет шланга сокращается, а потом трубки вообще расползаются.

`img-4`

Кроме того, мед. капельница стоит денег, и не совсем уж малых. А если медперсонал, вопреки строжайшему запрету, не уничтожает их по использовании (дезинфекции капельницы для медикаментов не подлежат), то кто знает, каким больным их ставили. И не поделится ли кто-то из них посредством капельницы с вами своими недугами…

На довольно больших площадях, до 6 соток и более, поверхностный капельный полив из относительно-подручных материалов можно устроить, как показано на рис.:

`img-5`

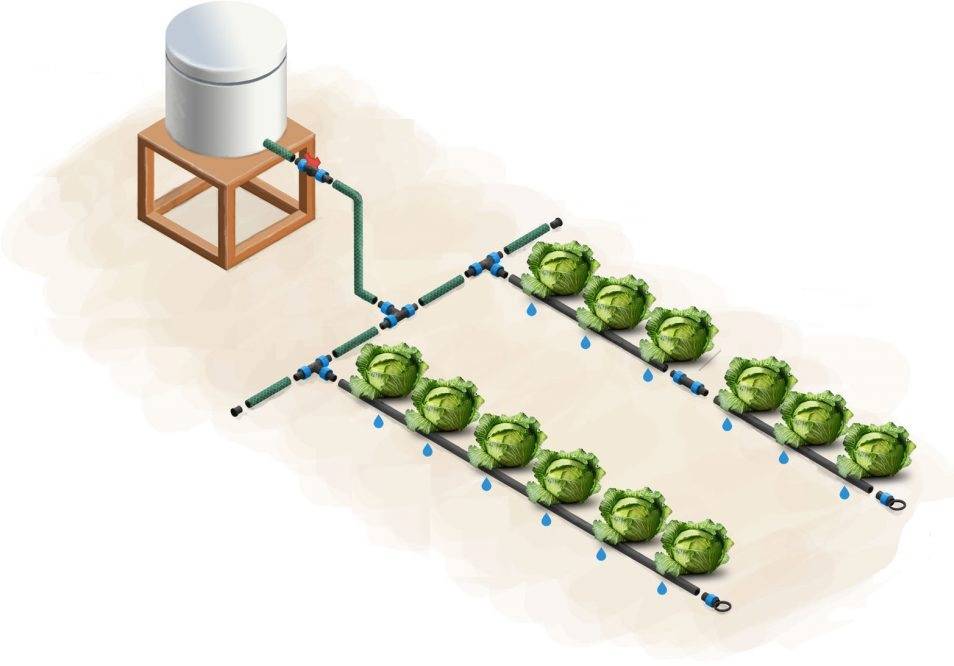

Простой капельный полив из ведер и садовых шлангов

Линии полива (поливные ленты) – из садового ПВХ шланга калибром (диаметром просвета) 3-8 мм, он относительно недорог. Фильеры в них делаются, как описано выше. Отверстия в днищах ведер сверлятся по наружному диаметру резьбы на горлышке; стягивается такой излив штатной пробкой; возможно, с уплотнением из тонкой резины. Отверстия в пробках под шланги – на 1-1,5 мм меньше их наружного диаметра, тогда здесь уплотнения не понадобятся. Для дачи выходного дня это, пожалуй, оптимальное решение: вся система легко разворачивается, а перед отъездом сворачивается и прячется.

Что такое капельный полив?

Растениеводство невозможно без воды, поэтому полив — один из важнейших элементов агротехники. С самого первого сельскохозяйственного опыта человек столкнулся с необходимостью доставки живительной влаги к своим посадкам. Он рыл арыки и носил воду лейками, а когда ничего не помогало и засуха уничтожала посевы, обращался с жертвами и мольбой о дожде к богам.

Капельный полив используют в тех случаях, когда необходима экономия водных ресурсов, точечное распределение воды на той или иной территории, а также регулярность полива.

Советы по саду, огороду и цветнику

Убывающая луна в августе 2021 г когда с какого числа по какое Фазы луны в августе 2021 года по дням для садоводов и огородников

Растущая луна в августе 2021 г когда с какого числа

Суть системы полива заключается в установлении специальных шлангов, которые распределяют подачу водных потоков по всей территории, которая должна орошаться. С помощью данного вида полива вода достигает глубинных корней растений, обеспечивая их здоровый рост.

Капельный полив представляет собой организацию регулярного полива растений посредством подачи определенного количества воды в специально отведенное для этого время.

Делаем систему орошения и полива из труб

При установке магистрального трубопровода от емкости с водой до участка полива применяются трубы и фитинги из следующих материалов:

• полипропилен;
• ПВХ;
• ПНД;
• ПВД.

Эти трубы отлично выдерживают контакт с водой, не поддаются коррозиям, химически нейтральны и не реагируют на протекание по ним удобрений. Для орошения небольшого участка в большинстве случаев используют диаметр в 32 мм.

Магистральные трубы должны быть пластиковыми. А уже какой тип понадобится, выбирайте сами.

В местах отвода линий необходимо присоединить тройники. А уже к их боковым выходам подключать капельные шланги или ленты. Для этого также необходимо приобрести переходники. Они крепятся при помощи хомутов из металла.

Для дополнительного удобства, после каждого тройника можно установить краны, которыми будете регулировать подачу воды. Это удобно когда на огороде растут разные овощи.

Предлагаю посмотреть видео, еще одного варианта монтажа системы точечного полива при помощи ПВХ труб. Этот способ очень простой, но эффективный :

Еще один вариант капельного орошения из полипропиленовых труб:

Установка:

1. Бочку устанавливаем на возвышение. Это поможет получить напор для подачи воды.
2. К ней присоединяем главную трубу (32 мм в диаметре). Она будет подавать воду к распределительной трубе.
3. По всему периметру огорода прокладывается распределительная труба из ПВХ.
4. В ней проделывается отверстия для кранов. Это можно сделать шуруповертом.
5. В них вставляются краны. А уже на них устанавливаются капельные ленты или шланги.

Монтаж системы готов!

Как устроено

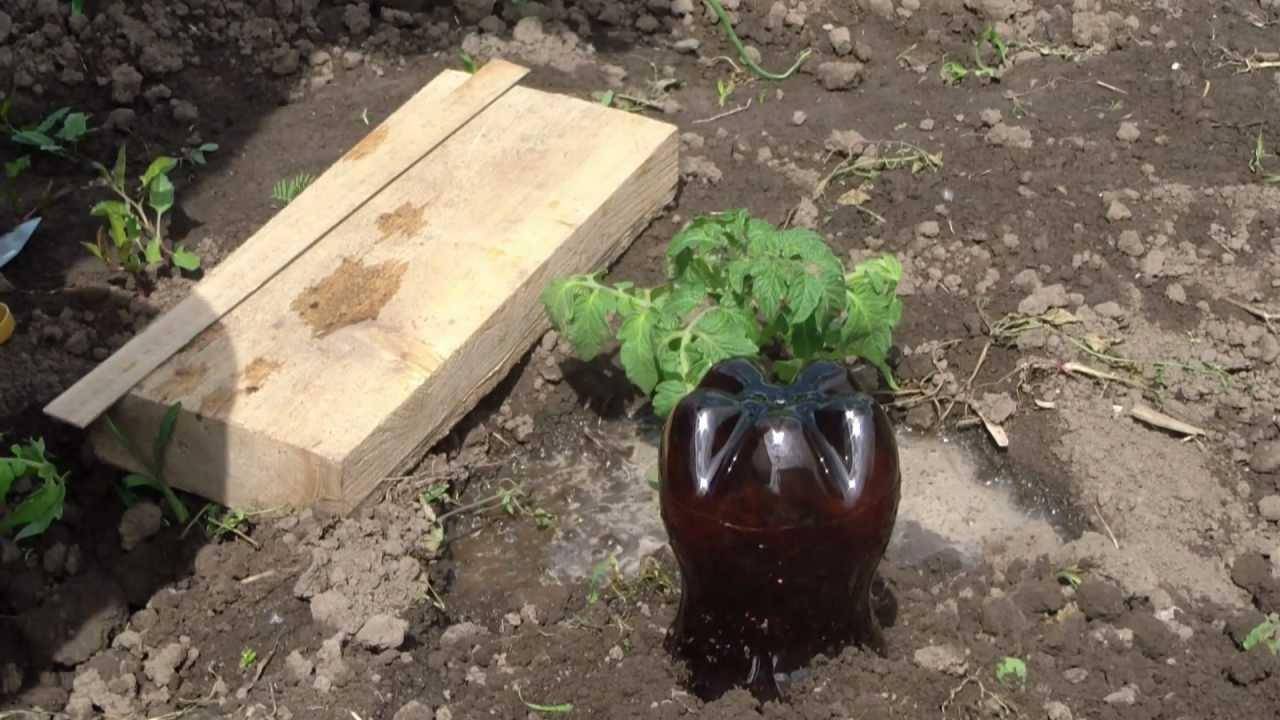

Устроить приспособление для полива из бутылок в теплице довольно просто. Для начала нужно найти и приготовить нужное количество пластиковых бутылок. Это будет зависеть от размера теплицы. Найти пластиковые изделия не должно составить труда, так как они постоянно используются в хозяйстве. Если у вас все-таки не нашлось бутылок, можно смело попросить у соседей: это не будет им накладно, так как бутылки являются расходным материалом.

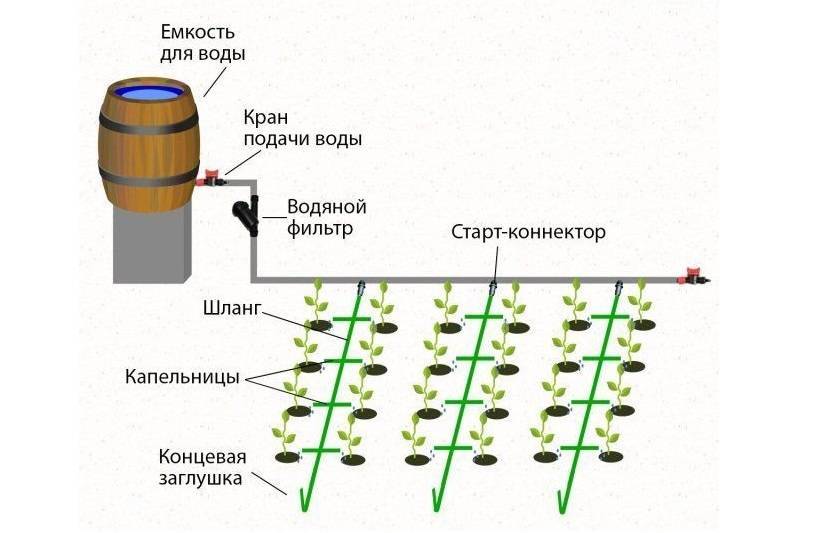

Схема работы системы автополива

Лучше всего для нашей цели подойдут полтора- или двухлитровые емкости. В крышках бутылок нужно сделать пару маленьких отверстий, диаметр которых должен составлять около двух миллиметров. Именно через них вода из бутылок будет поступать в грунт, в котором прорастают ваши растения. А еще, количество отверстий будет зависеть от того, какой тип грунта вы имеете на вашем участке. Чем более он глинистый, тем больше должно быть отверстий. Это все зависит от того, насколько хорошо почва впитывает влагу.

Далее следует отрезать дно у каждой использованной бутылки. Его можно отрезать и не до конца, только потому, что дно может послужить крышкой, которая будет задерживать влагу и не позволять ей испаряться. После всех этих манипуляций можно приступать к установке поливочного аппарата.

Лучшее время для установки полива – это время посадки рассады. Но ничего страшного, если вы установите поливочную конструкцию уже после посадки, ничем плохим это не выльется. Вам необходимо выкопать маленькую ямку (глубина ее должна составлять не более десяти или пятнадцати сантиметров). Расстояние от стебля растения может быть не более, чем пятнадцать – двадцать сантиметров. В яму нужно вставить пластиковую бутылку крышкой вниз, чтоб вода могла впитываться грунтом

Но важно исполнить один нюанс: располагать бутылку нужно под градусом тридцать – сорок пять градусов. После всего проделанного бутылку закрепляют тем, что ее слегка прикапывают

Во время того, как вы будете устанавливать бутылку, важно помнить о том, чтоб не повредить корни нашего растения.

Плюсы и минусы полива с помощью бутылок

Суть капельного полива из бутылок проста. Пластиковые емкости нужного объема с предварительно проделанными отверстиями вкапывают в землю рядом с растениями или подвешивают непосредственно над ними. В бутылки заливается вода, которая по каплям поступает в почву, поддерживая необходимый уровень увлажненности.

Суть капельного полива из бутылок проста

Все, что необходимо садоводу – своевременно заполнять водой опустевшие емкости и следить, чтобы отверстия в бутылках не забились землей. Способ многократно опробован в разных климатических условия, на открытом грунте и в теплицах.

Среди преимуществ капельного полива из бутылок:

• достаточное увлажнение. Нужное количество отверстий в бутылках обеспечит дозированное поступление влаги непосредственно к корням растений, без размывания верхнего слоя почвы;
• дешевизна. Не нужно покупать шланги и большие резервуары для воды и тем более тратиться на дорогостоящую готовую систему капельного полива. Пластиковые бутылки доступны и не требуют дополнительной обработки;
• простота. Установить емкости сможет любой огородник, не нужны сложные схемы соединений и подключений;
• универсальность. Бутылочный капельный полив одинаково хорошо работает в открытом грунте и в теплицах, он подходит для растений в закрытых емкостях, установленных на балконах, верандах и в квартирах;
• несложность обслуживания. Для правильного функционирования достаточно раз в несколько дней заполнить емкости водой и время от времени контролировать степень увлажнения почвы;
• легкость ремонта. В отличие от стационарной капельной системы со шлангами, испорченную бутылку легко заменить, демонтаж всей конструкции не потребуется;
• всегда комфортная температура. Вода в бутылках согревается, растения не получают температурного шока, который может случиться при подключении капельной системы к водопроводу.

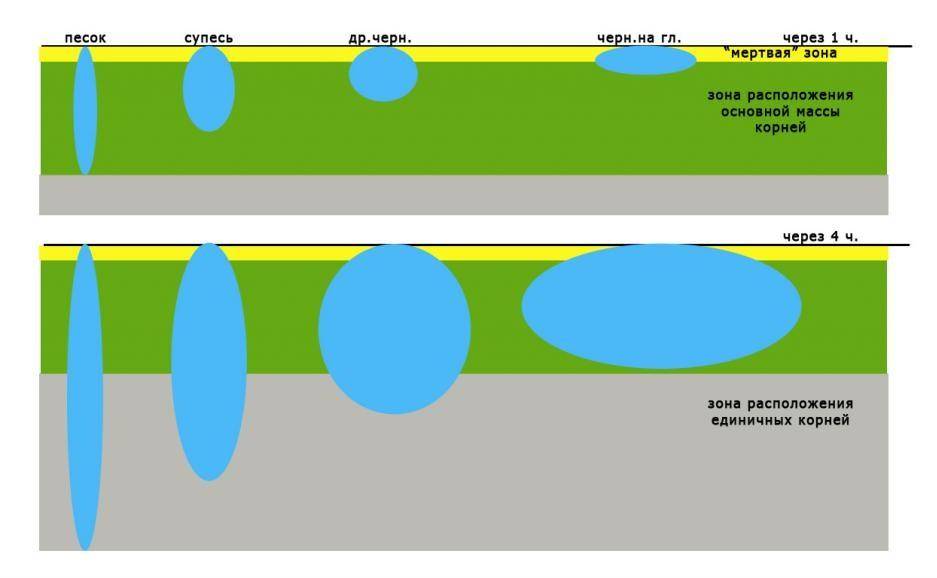

Область смачивания при капельном поливе на разных грунтах

Несмотря на многочисленные преимущества, у капельного полива из бутылок есть и недостатки:

• вкопанная в землю бутылка занимает дефицитную площадь на грядке;
• необходимо следить, чтобы отверстия не забивались землей и постоянно доливать воду в емкости;
• при неправильном направлении отверстий влага может не поступать к корням растения, увлажняя лишь почву в междурядьях;
• если бутылки не вкопаны в землю, а подвешены на опоре, возможен ожог или загнивание листьев, на которые будет постоянно течь вода;
• система полива выглядит не слишком эстетично.

Поливочные объёмы колеблются в зависимости от погоды, типов грунтов, порядка приезда на огород

Мнение эксперта
Владимир Пителин
Уральский садовод-опытник

Решившись на бутылочный капельный полив, поэкспериментируйте с небольшой грядкой или клумбой. Если система покажется удобной, ее можно распространить на весь огород.

Сделай сам полив своими руками из пластиковых труб

При таком поливе нужно следить лишь за тем, чтобы в системе постоянно присутствовала жидкость и было своевременное открытие запорного клапана во время орошения. Преимущество в том, что процесс установки достаточно прост. А денежные затраты во время приобретения необходимого материала — снижены.

Установка

Понадобится всего несколько разноразмерных труб. Это напрямую зависит от площади насаждений. Также необходим фильтр тонкой очистки и бочка для сбора жидкости.

Для начала нужно точно расчертить план расположения гряд и системы полива. После этого можно будет рассчитать точное количество и стоимость оборудования.

1. Емкость помещается на возвышенность от 1-1,5 метров. Это обеспечит нужный напор воды.
2. От емкости выводят трубу ( большую по диаметру). Она прокладывается вдоль всех гряд и до конца огорода. На конце трубы устанавливается заглушка.
3. Затем к трубе прикрепляются трубы меньшего размера. В них заранее просверливаются отверстия. Вся конструкция держится на старт-коннекторе, сбоку большой трубы. Концы труб также затыкаются, чтобы вода не могла протечь наружу.

Вот и система смонтирована! Теперь нужно открыть кран для подачи воды, чтобы ваши грядки с помидорами и огурцами, а также другими растениями и кустами получили достаточное количество влаги.

Пошаговый монтаж системы капельного полива

Капельный полив: правильный монтаж

Подготовка

1

Прежде чем приступить к закупкам, а тем более к монтажу системы, требуется произвести предварительный расчет. Этим можно заняться как самостоятельно, изучив вопрос в интернете. Так и поручить специалистам, предоставив им все необходимые данные. Это размер места под полив и сведения о выращиваемых культурах.

2

Для монтажа были использованы покупные детали:

• Фильтр;
• Резьбовой штуцер;
• Гибкий шланг;
• Переходники;
• Краны;
• Втулки;
• Трубы (гибкая и капельного полива)

Емкость (бочку) также можно приобрести. Она может быть как пластиковая, так и металлическая. В примере использована уже имеющаяся на участке бочка.

Детали системы орошения

3

Далее, надо установить емкость. Ее требуется надежно закрепить выше уровня грядок, чтобы вода самотеком шла к месту полива.

Установка емкости

4

Когда бочка размещена, то в ней просверливается отверстие. Туда вставляется резьбовой штуцер. Гайкой штуцер плотно прижимает резиновые прокладки к стенкам бочки. Так достигается высокая степень герметичности.

Резьбовой штуцер

При установке арматуры водяных систем нужно использовать уплотнительную ленту или паклю. Данные материалы обеспечивают хорошую герметичность резьбовых соединений.

Монтаж подвода воды

5

Первым на штуцер устанавливается обычный шаровый кран.

Установка шарового крана

6

Затем крепится специальный фильтр. Он необходим, чтобы предотвратить попадание в воду грязи, твердых частиц, которые могут забить отверстия в капельном шланге, тем самым нарушить работу системы.

Крепление специального фильтра

7

Далее подсоединяется гибкий шланг. Он ведет воду от места установки бочки к «магистральной» трубе, которая распределяет воду по капельным лентам. Для прокладки «магистрали» подойдет изделие из ПВХ или ПНД.

Подсоединение гибкого шланга

8

Гибкий шланг можно прикрепить к жесткой пластиковой трубе с помощью специального переходника. Допустимо использовать и тройник, если планируется разводка на два направления.

Гибкий шланг можно прикрепить к жесткой пластиковой трубе

9

Затем «магистральная» труба укладывается вдоль грядок.

Укладка «магистральной» трубы вдоль грядок

Установка капельной ленты

10

В жесткой трубе сверлятся отверстия для установки штуцеров. Отверстия располагают напротив растений таким образом, чтобы следующий капельная лента, проходила между рядами и могла обеспечить непрерывный полив.

Отверстия для установки штуцеров

11

Тонкий конец штуцера до щелчка вставляется в жесткую трубу. Затем трубу необходимо поджать в месте вставки. Это делается с помощью пластиковой гайки на штуцере. Специальные инструменты для затяжки не нужны – данную операцию легко провести вручную.

Установка штуцера

12

К штуцерам крепятся ленты капельного полива. Их длина должна соответствовать ширине грядки, чтобы обеспечивать водой все имеющиеся посадки.

Крепление лент капельного полива

13

Гибкая трубка насаживается на пластик и обратным вращением пластиковой гайки фиксируется на нём. Затем ленты растягивают на всю ширину грядки.

Система готова к работе

Проверяйте герметичность соединений, чтобы не было лишнего расхода воды. А также, чтобы лужи, мокрые пятна не образовывались там, где это не предусмотрено.

Система готова к работе. Можно пустить воду и уже через совсем небольшой промежуток времени будет виден результат – почва около поливаемых растений увлажнится.

Такая система капельного полива собирается только из покупных материалов. Комплектующие стоят не дорого, но при желании отдельные элементы можно заменить, изготовить самостоятельно или усовершенствовать.
