Создание каркаса из металлопрофиля под гипсокартон

Преимущество стен и потолков из гипсокартона

Все гипсокартонные конструкции имеют особенности:

1. Ровность поверхности. Стена или потолок получают идеально ровную поверхность. Это дает возможность легко наносить шпатлевку, декоративную штукатурку. Покрывать поверхность финишными материалами: обои, плитка, краска.
2. Под ГКЛ монтируют звукоизоляционные и утеплительные материалы. Это сохраняет в помещении тишину и тепло.
3. ГКЛ конструкции скрывают электропроводку и иные кабели. А также есть возможность спрятать некрасивые трубы.
4. Создание ниш с подсветкой, парящих потолков.
5. Создание фигурных элементов и их монтаж на стены.
6. Срок эксплуатации. Правильно сделанная конструкция имеет продолжительный срок от 20 лет.

Исходя из таких особенностей, гипсокартон применяют во влажных помещениях, возле горячих стен, на каминах.

Монтажные работы

Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.

Монтаж каркаса для создания перегородок из ГКЛ имеет существенные отличия от установки обрешетки для обшивки гипсокартоном стен

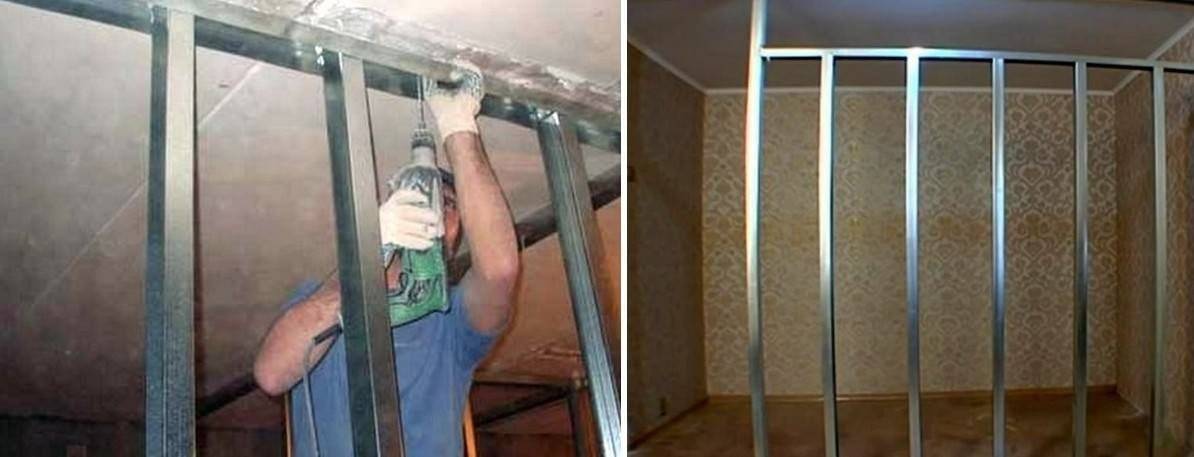

Стены

В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.

Приступаем:

• Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Но данное правило не действует, когда планируется провести дополнительное утепление или проложить коммуникации. Разметку начинают с пола и переносят данные на потолок. Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля – 50-55 (до 60)см.
• Делается рассверловка под элементы крепления. Можно сразу устанавливать П-образные кронштейны.
• Наступило время закрепления всех частей конструкции. Сначала ставят ПН – получается замкнутая конструкция, в которую и вставляют СП. При помощи саморезов по металлу – прикручивают их вместе (снизу и сверху). Стоечные элементы крепят к подвесам.

Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.

Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом)

Уделяют внимание их креплению

Создание горизонтальных перемычек

Зачастую поступают так:

1. Ножницами по металлу разрезают концы профиля по ребрам.
2. Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.

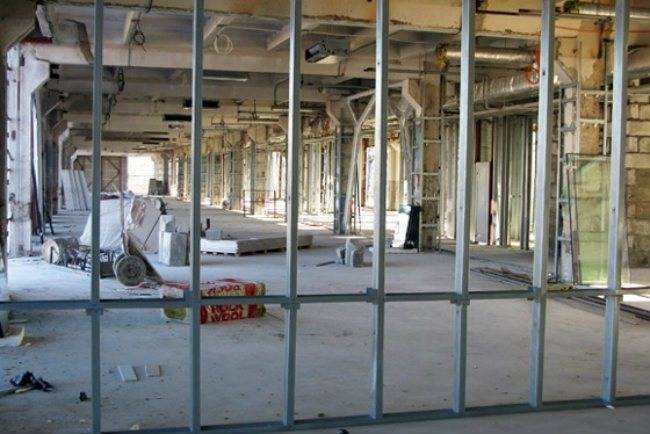

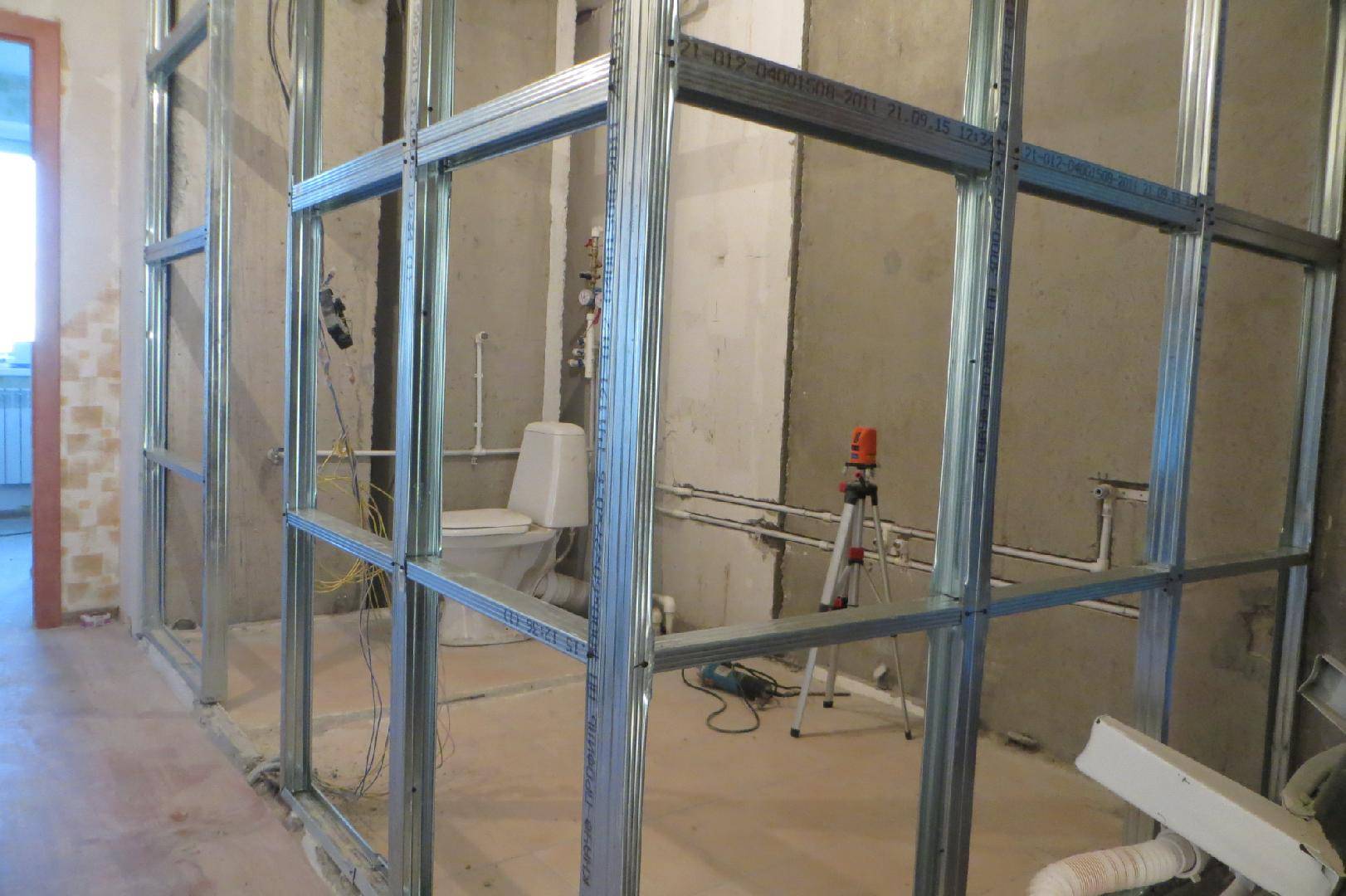

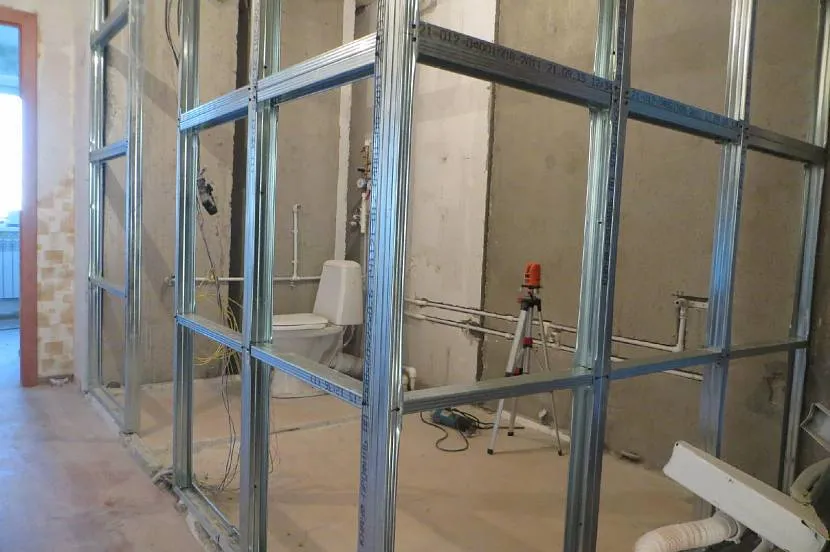

Перегородки

Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.

1. В первую очередь следует понимать, что перегородка требует достаточной жесткости. Особенно это учитывают, когда конструкция не имеет опоры к двум капитальным стенам.
2. Работа начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см.
3. Теперь устанавливают вертикальные стойки. Между собой их скрепляют горизонтальными стяжками. Крепление стоек осуществляется лицевой стороной к одной из стен. То есть получается, что обе стороны перегородки имеют ребро для крепления ГКЛ. Поэтому если планируется серьезное утепление или проводка коммуникаций, то выбирают профиль необходимого размера.
4. Все элементы конструкции надежно скручивают саморезами по металлу.
5. В боковые элементы (окончания) – вставляют деревянный брус подходящего размера. Это нужно для надежности.

Особенности создания дверных и оконных проемов

Каркас из металлопрофиля для гипсокартона часто нуждается в создание в нем различных проемов. С дверями поступают следующим образом:

• Собирается дверная коробка. В которую, предварительно, навешивают дверное полотно. Чтобы выставить необходимые зазоры (ведь коробка не закреплена) – вставляют клинья из ДВП или оргалита.
• Теперь начинают выставлять стойки, которые примыкают к дверному проему. Их выставляют вертикально и усиливают деревянным брусом. Наносят монтажную пену и притягивают коробку саморезами.

Схема создания дверного проема в перегородке из гипсокартона

При создании светового окна имеются такие особенности:

1. Необходимо установить две горизонтальные перемычки (сверху и снизу).
2. Вертикальные стойки лучше делать с деревянными закладными.

Выбор материала

Стоит уделить внимание выбору необходимых материалов, особенно при выборе деталей обрешетки. Выделяют следующие виды профиля, которые позволяют создать каркас для стен из гипсокартона:

1. Направляющий (ПН). Данный элемент предназначен для создания конструкции, которая будет служить для закрепления стоечного профиля. Именно от закрепления этого вида профиля и будет зависеть то, как будет выглядеть поверхность в дальнейшем.
2. Стоечный (ПС). Применяется для создания обрешетки или других перегородок. Ему можно придавать различные криволинейные варианты.

Отдельное место занимают детали для потолочных конструкций: профиль потолочный (ПП), профиль направляющий потолочный (ПНП).

Также следует рассмотреть вариант использования таких дополнительных элементов:

• Угловой профиль (ПУ). Может быть — внешним и внутренним.
• Арочный профиль (ПА). Используется для создания арок.
• Подвес (П-образный). Применяется для крепления конструкции к стенам и потолку.
• Соединитель («Краб»). Очень удобен для скрепления между собой перпендикулярных деталей.
• Удлинитель. Соединяет между собой разные отрезки профиля.
• Дюбель и саморезы (по металлу).

Именно на этом этапе многие делают очень важную ошибку. Она заключается в том, что приобретают неспециализированный профиль. А именно – путают потолочные элементы со стеновыми.

Как крепить профиль для гипсокартона к стене

Надежность и эффективность гипсокартона, который широко применяется для обшивки различных поверхностей, зависит от каркаса для его крепления, собирающегося из специальных металлических профилированных изделий

Важно знать все особенности установки профиля для гипсокартона на стену, чтобы выполнить все требования по монтажу листов. Правильно и прочно зафиксированные оцинкованные элементы обеспечат надежность и эстетичность конструкции на продолжительный период

Выбор профиля для гипсокартона

Перед тем как крепить профиль для гипсокартона к стене, необходимо выполнить разметку и определиться с их количеством в каркасе. Профили поставляются стандартной длиной по 3 или 4 метра. Для их изготовления используется металл толщиной 0,4-0,8 мм. Оптимальным по легкости монтажа на стену и прочностным характеристикам являются профили толщиной 0,55 мм.

В зависимости от назначения профили бывают:

• Направляющие ПН (UD). Имеют П-образную форму с основанием 50, 75 или 100 мм, при этом ширина боковин составляет 40 мм. Главное назначение изделий – сборка стенового каркаса с целью получения прочной рамы.
• Стоечные ПНП (CD) — могут использоваться для монтажа на стене в качестве вертикальных и горизонтальных элементов.
• Угловые (ПУ) предназначены для укрепления и выравнивания углов помещения и , бывают шириной 25 или 31 мм.

Крепеж

Перед тем как крепить профиль для гипсокартона к стене из газобетона, кирпича или другого стройматериала, необходимо приобрести специальные дополнительные и крепежные элементы:

• Специальные муфты для соединения отдельных деталей с целью увеличения длины профиля при монтаже на мансарде и в других помещениях.
• Крабы, которые, благодаря крестообразной форме, используются для фиксации в местах пересечения профилей с целью повышения прочности каркаса.
• Прямой элемент, имеющий свойство сгибаться по определенному уровню, образуя П-образный проем для установки и надежного крепления профильных изделий.
• Анкерные подвесы, обеспечивающие надежное расположение элементов конструкции.

Крепежные элементы (метизы), которые предназначены для фиксации профилированных изделий, выбираются в зависимости от типа используемой поверхности:

• Для крепления профиля к бетонной или кирпичной стене целесообразно приобрести дюбели требуемых размеров, в зависимости от качества поверхности.
• При монтаже профиля на стену из древесины используются саморезы.
• Чтобы соединить профили для гипсокартона между собой или с дополнительными деталями, необходимы шурупы, имеющие заостренный конец.
• Гипсокартонный лист крепится к профилю с помощью саморезов из оцинкованной стали с мелкой резьбой.

Особенности сборки каркаса

Благодаря простоте, монтаж профилей под гипсокартон на стены можно выполнить своими руками. Вертикальные линии корректируются отвесом, а горизонтальные — с помощью правила.

На первом этапе по периметру стены монтируется направляющий профиль, который крепится к поверхности с помощью дюбелей и шурупов. Вертикальные и горизонтальные направляющие элементы устанавливаются внахлест, для чего бока с обоих концов обрезаются и выгибаются наружу. Конструкция закрепляется по всему периметру, расстояние между саморезами выбирается в диапазоне 20 – 40 см.

При монтаже профиля для гипсокартона к стене на мансарде или в другом помещении, следует учитывать некоторые особенности. При выполнении утепления вертикальные элементы монтируются на удалении 50 мм от оконных откосов. Горизонтальные перекладины фиксируются «крабами». Рекомендуется после фиксации стенового каркаса в комнате составить чертеж с точными размерами каркаса и местонахождением направляющих, для возможности размещать на стене после чистовой отделки картины и полки.

Перед тем как крепить профиль для гипсокартона к стене из пеноблоков, необходимо разобраться с необходимостью усиления конструкции. Для получения усиленной конструкции, используются специальные профили из металла увеличенной толщины, имеющие ширину 100 мм. С целью усиления каркаса можно использовать вертикальные стойки из двух изделий, сложенных друг с другом. Соединение элементов выполняется саморезами с шагом 15-20 см. Усилить профиль можно, если вложить в него брус из дерева, соединяющийся с металлом саморезами.

Соблюдение всех особенностей и нюансов позволит смонтировать прочный и ровный каркас для облицовки стен гипсокартоном. От точности и качества фиксации профильных элементов зависит ровность обшивки ГКЛ.

Как своими руками производится установка каркаса под гипсокартон

Без правильно собранного каркаса гипсокартон не будет служить долго. От каркаса зависит прочность и надежность стен, потолков, арок, полок и других сооружений из ГКЛ, столь полюбившихся профессиональным строителям и любителям.

Чтобы ремонт не оказался банальной тратой денег впустую, требуется грамотное исполнение рекомендаций и советов мастеров по установке каркаса.

Сегодня применяют два метода монтажа гипсокартона с использованием каркаса – на деревянный брус и металлический профиль. Каждый из них с достоинствами и недостатками, но при правильном подходе с помощью обоих методов добиваются нужного конечного результата.

Ремонт с применением ГКЛ

Как делать каркас из профиля – пошаговая инструкция

Прежде чем начинать сборку обрешетки, нужно предусмотреть некоторые моменты. Во-первых, сначала прокладываются все запланированные здесь коммуникации

Во-вторых, необходимо предусмотреть монтаж после окончания отделочных работ навесных предметов, особенно громоздких и тяжелых («верхушка» кухонного гарнитура, бойлер, настенный котел отопления, телевизор и т.п.). Чтобы не возникло проблем с надежным монтажом таких предметов, целесообразно в предполагаемом для установки участке стены прикрепить к базовой поверхности толстые деревянные бруски и отметить на эскизе их координаты (после окончания отделки можно не вспомнить точное месторасположение крепежных подушек). Это удобнее сделать после монтажа стоек, перед их обшивкой. Главное – не забыть.

Собрать каркас из профиля для гипсокартона нужно так, чтобы все углы в помещении в итоге оказались прямыми. Для этого изначально на поверхности пола делается разметка периметра с учетом прямоугольности углов (применяется малярная нить) и расстояния от монтажной стены. Сделав такую разметку и убедившись, что углы прямые (применяем школьные знания – теорема Пифагора), приступаем к монтажу напольного направляющего профиля – кладем его на пол, чтобы наружная полка совпала с отчерченной линией и притягиваем к поверхности.

Дальше рассматриваем, как сделать каркас для гипсокартона на примере одной стены. Отрезаем фрагмент ПН-профиля на сантиметр меньше высоты потолка и вставляем его в закрепленный на полу направляющий элемент у одной из стен. Выставляем его вертикально и фиксируем к поверхности. Также делаем с другой стороны. С помощью малярной нити отбиваем прямую линию на потолке, соответствующую наружным полкам вертикально установленных профилей. Аналогично напольному, фиксируем потолочный участок ПН-профиля. В итоге получается направляющий периметр, установленный в вертикальной плоскости. Дальнейший процесс выглядит так.

1. Устанавливаем несущие стойки. Отрезаем по высоте ПП-профиль и заводим в нижние и верхние направляющие элементы обрешетки. Выставляем их через равные расстояния, взяв за точку отсчета одну из стен. Если нужен усиленный каркас, выбираем шаг стоек 40 см, стандартная конструкция предполагает расстояние между несущими профилями 60 см. Другой шаг невозможен, так как он должен быть кратным ширине ГКЛ. Через 30 см монтировать стойки смысла нет – во-первых, это избыточно, во-вторых – возникнут сложности с прикручиванием профилей к подвесам.
2. Фиксируем «пэшки» к стене напротив каждой стойки. При высоте потолка около 2,5 м, подвесы по высоте должны располагаться так: первый – 55-60 см от пола, второй – 110-120 см, третий – на половине расстояния от второй «пэшки» до потолка. Подвесы фиксируются прямыми, а сгибаются перед соединением их со стойками.
3. Закрепив к стене повесы, натягиваем ориентировочную нить между наружными полками вертикальных направляющих профилей, прежде немного вогнув стойки к базовой стене. Ориентируясь по нити, ПП-профили поочередно выставляются по нити и фиксируются «блошками» к согнутым подвесам. Выступающие концы монтажных пластин отгибаются к стене (отрезать их не нужно).
4. Последним шагом будет монтаж поперечных планок. По технологии они устанавливаются примерно на уровне метра от пола, хотя ничего не мешает установить дополнительные ребра жесткости. Чтобы еще больше увеличить прочность конструкции, можно каждую поперечину усилить установкой прямого подвеса.

Монтаж каркаса — основная часть работы при отделке гипсокартоном

Обрешетка на смежной стене делается также, с той разницей, что одна из вертикальных направляющих будет крепиться не к базовой стеновой поверхности, а к элементам собранного перед этим каркаса. Можно поступать так: сначала обшить готовый участок обрешетки гипсокартоном, а затем приступать к сборке конструкции на смежной стене. В этом не будет ошибки и на прочность смонтированной металлоконструкции такой ход никак не повлияет.

Сделать каркас под гипсокартон – большая часть работы в технологии создания черновой отделки из ГКЛ. Обшить готовую конструкцию легче и быстрее, чем смонтировать ее. Но в установке гипсокартонных листов также есть нюансы, о которых узнаете в следующем разделе.

Крепежные элементы

Также необходимы соединительные и крепежные элементы, благодаря которым вся конструкция приобретает дополнительную жесткость.

• Прямой CD-соединитель служит для соединения двух несущих профилей в один конструктивный элемент.
• Крестообразный CD-соединитель предназначен для поперечного монтажа несущих стоек в одноуровневой конструкции.
• Двухуровневый CD-соединитель необходим в случае скрепления элементов, находящихся в разных уровнях.
• П-образный кронштейн служит для крепления несущих профилей к поверхности стены или потолка на необходимом расстоянии.

Это лишь основные соединительные элементы, производителями представлен куда больший ассортимент, предназначенный для конкретного вида крепления, к примеру, для устройства многоуровневого потолочного каркаса существуют различные подвесы, позволяющие создавать своими руками сложные плоскости, выдерживающие листы гипсокартона.

Монтаж профиля для гипсокартона

Некоторые технологии при монтажных работах могут отличаться у разных мастеров в некоторых мелочах. Но основной процесс един, это крепление направляющих и сборка всей конструкции. Итак, как осуществляется установка профиля под гипсокартон на стены?

Оценка и разметка

Все строительство всегда начинается с разметки и составления плана монтажных работ. Это только в телепередачах показывают отделку идеально ровных поверхностей, в реальности все не так и стены, как правило, имеют неровности.

Основным этапом монтажа каркаса является выполнение расчетов и закупка необходимого инструмента.

• Осмотрев стену, с помощью строительного уровня устанавливают кривизну стен и находят самые выступающие части поверхности. Дальнейшая отметка будет ориентироваться на них.
• Вдоль стены на полу делают отметку, где будет монтироваться направляющая конструкции. Не стоит делать разметку притык к поверхности, лучше сделать небольшой отступ в 10 – 15 миллиметров. Если есть значительные перепады, то расстояние увеличивается. Конечно, это уменьшит полезную площадь помещения, но сделать это необходимо для выравнивания стен. Придется несколько отступить, если запланирована прокладка инженерных линий под ГКЛ или же утепление стен.
• Такая же отметка делается на стенах слева и справа. Для удобства можно использовать разметочный шнур. Вертикальную разметку проводят, обязательно сверяясь с уровнем.

Делаем своими руками теплицу из профиля для гипсокартона

Установка направляющих профилей

• Для направляющих каркасной конструкции берут UD-профиль. Он устанавливается по разметке на пол в виде перевернутой буквы «П». Крепление делают на дюбель-гвозди с шагом 500 мм.
• На стены слева и справа также монтируются такие направляющие. Одним концом они вставляются в напольную рейку. Сверив уровень, их закрепляют такими же дюбелями.
• Теперь закрепляется потолочная направляющая. Концы вставляют в вертикальные и прикрепляют к потолку. Для сверки правильности установки верхнего профиля посередине конструкции ставят стоечную рейку CD и проверяют с помощью уровня. Если все верно, потолочный тоже фиксируют на дюбеля с гвоздями.

После проверки уровня расположения направляющих приступают к монтажу стоечных реек.

Как построить каркас в углу комнаты

Установка гипсокартона на стену с каркасом не сложная и справится с нею любой человек. Но в ней есть и тяжелые моменты, такие как установка угла помещения. Они бывают двух видов: внешние и внутренние. Работа над каждым проводится по-разному.

Как соорудить каркас под гипсокартон для внутреннего угла

Если монтаж каркаса под гипсокартон на одной стене уже завершен, нужно приступать к следующей. Тут и возникает сложность в работе. Поскольку установить крайнюю стойку на стене не получается, то в качестве основы придется использовать уже установленный профиль ПС.

Крепление стоек делают с помощью саморезов, имеющих длину в девять с половиной сантиметров. Закреплять стойку нужно через каждые тридцать сантиметров. Соединение стоек происходит следующим образом:

• стойка, служащая основой крепится к смежной боковой стороной;
• крайний профиль, служащий началом для конструкции смежной стену, крепится к основе лицевой стороной.

Как сделать каркас для внешнего угла

Соорудить внешний угол намного проще, поскольку в данном случае достаточно с каждой стороны угла поставить стойки и прикрепить их к стене и несущим профилям.

Для угла каркаса понадобится установить две стойки, прикрепив одну из них лицевой стороной к боковой стороне другой Источник www.remontnik.ru

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

Такой вариант есть у ГИПРОКА

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

https://youtube.com/watch?v=eFjOfgd8BQ4

Монтаж обрешетки

Перед тем как начинать монтаж деревянного каркаса своими руками, следует осуществить разметку

Важно закладывать в нее еще и толщину листа ГКЛ. Стартовой линией станет стык потолка и стены. К этой точке прикладывается отвес, чтобы отразить линию на полу

Следует обозначить вертикальную прямую, согласно которой и будет устанавливаться каркас. Перпендикуляр прокладывается до противоположной стены, где нужно сделать следующую отметку. С помощью отвеса ее поднимают к потолку, а после соединяют все точки между собой. Для этого можно использовать отбивочный шнур или карандаш с линейкой

К этой точке прикладывается отвес, чтобы отразить линию на полу. Следует обозначить вертикальную прямую, согласно которой и будет устанавливаться каркас. Перпендикуляр прокладывается до противоположной стены, где нужно сделать следующую отметку. С помощью отвеса ее поднимают к потолку, а после соединяют все точки между собой. Для этого можно использовать отбивочный шнур или карандаш с линейкой.

Далее можно начинать работать с деревом. В основе каркаса будут брусья, которые следует расположить по периметру. Первым будет опорный брус, который крепится к полу саморезами, анкерами или дюбелями. Выбор крепежа зависит от материала основы. Каркас следует дополнительно укрепить вертикальными брусьями. Стойки дополнительно фиксируются уголками или пластинами, которые придадут конструкции прочность. Крепить вертикальные бруски необходимо таким образом, чтобы расстояние между ними было равно длине листа гипсокартона. На центральную часть каждого бруска будет приходиться 2 края листов.

Видео

Предлагаем вашему вниманию видеоролик о монтаже стенового профильного каркаса:

Фигурный потолочный каркас

Каркас для камина

Криволинейный каркас

Обшитый арочный каркас

1. Направляющий (ПН). Данный элемент предназначен для создания конструкции, которая будет служить для закрепления стоечного профиля. Именно от закрепления этого вида профиля и будет зависеть то, как будет выглядеть поверхность в дальнейшем.
2. Стоечный (ПС). Применяется для создания обрешетки или других перегородок. Ему можно придавать различные криволинейные варианты.

• Угловой профиль (ПУ). Может быть – внешним и внутренним.
• Арочный профиль (ПА). Используется для создания арок.
• Подвес (П-образный). Применяется для крепления конструкции к стенам и потолку.
• Соединитель (“Краб”). Очень удобен для скрепления между собой перпендикулярных деталей.
• Удлинитель. Соединяет между собой разные отрезки профиля.
• Дюбель и саморезы (по металлу).

Все элементы конструкции надежно скручивают саморезами по металлу.

Каркас для ниши

Сборка каркаса из металла осуществляется согласно размеченным линиям. Процесс сборки:

1. Направляющие профили закрепляют с интервалом в 40 см. Если у ниши изогнутые формы, то необязательно надрезать профиль, в магазинах имеются направляющие различной формы, этот факт облегчит работу.
2. После размещения направляющих конструкции придают объём. На потолок и пол крепятся профили с вертикальными концами. Применение уровня, как всегда,неизменно.
3. С лица изгибается профиль, формируется угол в 90 ͦ и крепятся саморезами к направляющим, расположенным вертикально.
4. При наличии небольших размеров, простых линий, сглаженной поверхности, каркас из профиля собирают на полу, а затем конструкцию укрепляют на стену.

Монтаж двухуровневой конструкции

Разметка

Разметка является самой ответственной операцией. От качества выполнения этого этапа зависит результат всей работы.

Замер высоты потолка

Разметку уровней начинают от плоскости базового потолка, соблюдая следующую последовательность выполнения операций:

1. Необходимо найти самый нижний угол помещения и сделать в нем отметку на расстоянии не менее 100 мм от плоскости базового потолка. При меньшем значении этого отступа будет затруднена или вообще невозможна последующая установка светильников в каркас потолка из гипсокартона.
2. От установленной в самом нижнем углу метки необходимо протянуть шнур по диагонали к противоположному углу комнаты и закрепить его там.
3. Для отбивки второй диагонали используют другой шнур, который так же как и первый, закрепляют в соответствующих углах. Для контроля горизонтального положения шнуров используют пузырьковый уровень.
4. Вдоль каждой из стен, от одной угловой отметки до другой, натягивают еще один шнур, по которому проводят параллельные базовому потолку линии.

Дальнейший монтаж конструкции своими руками будет осуществляться по выполненной подобным образом разметке. Процесс разметки может быть значительно упрощен при использовании лазерного уровня.

При выполнении разметки рекомендуется воспользоваться следующими советами:

• конструктивные элементы криволинейной формы следует очерчивать по заранее приготовленному шаблону;
• для рисования округлостей используют карандаш, который посредством нерастяжимой нити связан с центром своей окружности.

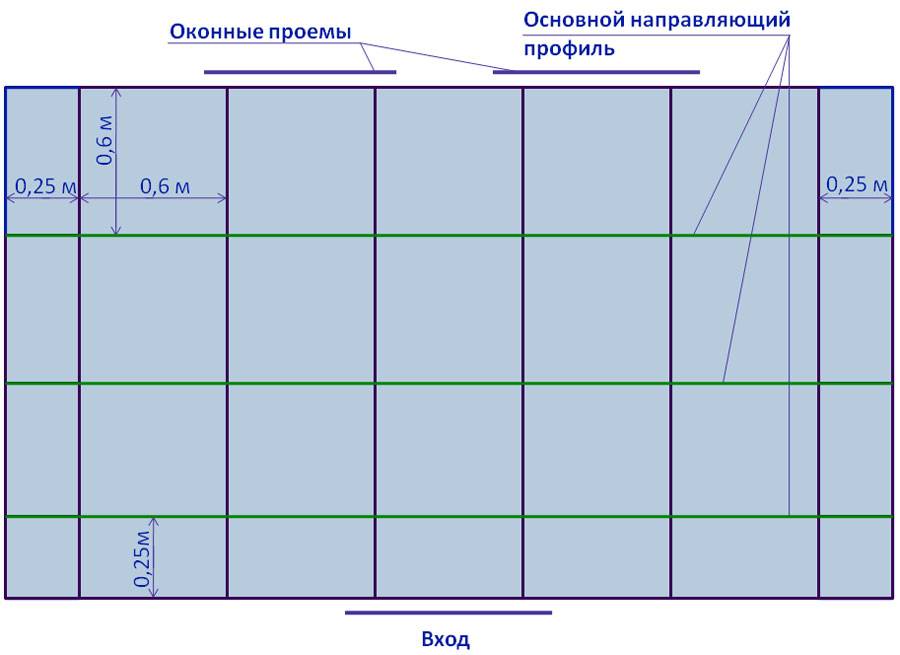

Разметка под установку каркаса

Под потолком в угловой части крепится отвес, в месте касания отвеса напольного покрытия нужно вкрутить саморез. Таким образом, поступают во всех углах комнаты. На саморезы натягивается малярный шнур. Сформировавшиеся линии вычерчивают на напольном и потолочном покрытии.

Для конструкции следует оставлять расстояние в 4 сантиметра. Оставление большого расстояние не имеет смысла, ведь это сократит площадь пространства.

Далее размечаются места установки стоечного профиля. Стойки устанавливаются с шагом в 60 сантиметров. Если известно, что на гипсокартонную поверхность будут крепить тяжелые предметы, шаг уменьшают до 40 сантиметров.
