Примеры производителей
Вот несколько распространенных моделей текстурных пистолетов:
- Зубр Мастер. Отечественная марка инструмента. Отличается довольно большим ассортиментом и демократичными ценами. Модель мкп 600 имеет зри сопла (4/6/8 мм), бак на 6 л. Требует давление на компрессоре 4-6 бар и расход воздуха не менее 220 л/мин.
- Fubag decor g5000. Хорошее качество и функциональность. Из особенностей: для перекрытия воздуха имеет кран перед штуцером; бак на 4,5 л; сопло одно на 8 мм, подойдет для некоторых видов жидких обоев.
- Brigadier Lite. В комплекте у пневмо пистолета 3 насадки, металлический бачок на 6 л, кран для отсечки подачи воздуха. В целом хорошая модель, но цена выше аналогов в 1,5-2 раза (швейцарский бренд).
- Graco Hopper Gun (США) имеет большой бункер из пластика, 4 сменных сопла. Подойдет для частых профессиональных работ по нанесению штукатурки, герметиков, различных текстурированных покрытий. Цена почти на порядок выше китайских пневмопистолетов, поэтому мало распространен.
- Текстурный пистолет Matrix 57350
Matrix. Немецкий бренд средней ценовой категории. Выделяется большим баком на 9,5 литров с дополнительной ручкой. Не имеет сменных сопел, регулировка угла разбрызгивания осуществляется поворотом диска с 8 отверстиями, что довольно удобно. Подача воздуха боковая.
- Wester kp 10. Модель производства Китая. Изготовлен из качественных материалов, при этом довольно бюджетный вариант. Есть фиксатор рычага, чтобы не держать постоянно рукой.
- Кратон ahg 01g. Небольшая бюджетная модель, отлично подойдет новичкам. В комплекте одно сопло на 4,5 мм, что не позволит работать с декоративной штукатуркой, имеющей минеральные гранулы крупного размера.
- Хоппер r 01. Также модель российского бренда, производится в Китае. Более профессиональный инструмент с широкими возможностями применения. Изготовлен из качественных материалов, при этом относится к средней ценовой категории. Объем бункера — 5 литров, мин подача компрессора 180 л/мин, три сменные насадки в комплекте. Есть пневмо кран для регулировки расхода воздуха.
- FIT. Модель 81035 на 9 литров — копия Matrix 57350. Китайская заводская продукция нормального качества за свои деньги. FIT 81030 — на 4,9 л подойдет для большинства жидких и полужидких строительных смуесей.
Актуальные цены:
картушный пистолет
Какой картушный пистолет выбрать
Для бытового, профессионального пользования необходимо покупать совершенно разные пистолеты предназначенные для штукатурки. Отличия состоят в производстве. Следовательно, надежность имеет градацию.
В выборе пользоваться известным правилом «чем дороже, тем качественнее» можно и даже нужно
В момент покупки нужно обращать внимание на единство корпуса, искать возможные микро сколы, трещины. Детали должны фиксироваться легко с помощью рук. Курок должен работать плавно (без люфта)
Курок должен работать плавно (без люфта).
Давление в ручке будет регулироваться при установленном воздушном кране.
В момент покупки нужно обращать внимание на единство корпуса, искать возможные микро сколы, трещины. Компрессорная штукатурка стен должна быть качественной, поэтому выбирать инструмент лучше тщательно, чтобы он был удобен для мастера. Держать бачок вертикально помогает переходной раструб (сорок пять градусов)
С ним не будет возникать перелив раствора. Разбрызгивание состава станет перпендикулярным по отношению к рабочей поверхности
Держать бачок вертикально помогает переходной раструб (сорок пять градусов). С ним не будет возникать перелив раствора. Разбрызгивание состава станет перпендикулярным по отношению к рабочей поверхности
Компрессорная штукатурка стен должна быть качественной, поэтому выбирать инструмент лучше тщательно, чтобы он был удобен для мастера. Держать бачок вертикально помогает переходной раструб (сорок пять градусов). С ним не будет возникать перелив раствора. Разбрызгивание состава станет перпендикулярным по отношению к рабочей поверхности.
Профессионалу, работающему с картушным пистолетом для шпаклевки, хоппер-ковшом следует обратить внимание на мини-станцию включающую все необходимые элементы:
- Пистолет.
- Компрессор.
- Хоппер-ковш (две единицы, первый для работы с потолком, второй – текстурный).
Ценник на подобный товар варьируется от сорока до шестидесяти тысяч рублей (на момент сентября 2021 года).
Компрессорная штукатурка стен должна быть качественной, поэтому выбирать инструмент лучше тщательно, чтобы он был удобен для мастера.
Виды пистолетов, чем отличаются
Пневмораспылительный инструмент помогает упростить, повысить качество распределение отделочной смеси. Условно прибор разделяют на такие виды:
- Для бытового использования – давление составляет три – четыре бара. Бачок вмещает не более пяти литров. Дополнительных дюз практически всегда нет. Качество сборки, материала, комплектация скудны, поэтому каждодневно интенсивно работать с таким аппаратом нельзя.
Для бытового использования – давление составляет три – четыре бара.
- Для специализированной эксплуатации – подходит для активного пользования. Функциональность расширена за счет множества дополнительных элементов (наконечники разного диаметра). Вмешается более пяти литров рабочего раствора. Присутствует кран для подачи воздуха, расположенный на входном штуцере.
Функциональность расширена за счет множества дополнительных элементов (наконечники разного диаметра).
Минимальная стоимость товара около двух тысяч рублей, а за три тысячи можно купить хороший аппарат (цены приведены за сентябрь 2019 года).
Принцип действия
В процессе работы агрегатом выбрасывается из сопла под определенным углом декоративный раствор. В состав картушного пистолета для штукатурки входят:
Короткий ствол из стали.
Форсунки и комплект насадок, от формы которых и зависят орнаменты, образуемые на стенах.
Конусообразная воронка — емкость для раствора (для полноценной работы ее объем должен быть не меньше чем 3 литра).
Рукоятка со спусковым механизмом, которая приводит в действие штукатурный пистолет.
Корпус, элементом которого является круглая всасывающая трубка — дюза, на тыльной стороне располагается резьба, позволяющая присоединиться к шлангу с высоким давлением.
Полый продувочный шомпол, дающий возможность очищать забивающиеся отверстия.
Набор сопел определяет плотность штукатурного раствора. Если используются густые составы (к примеру, гипсовые), диффузорное сопло пистолета для штукатурки выполняют под углом раструба 30—45 градусов для увеличения площади разбрызгивания раствора и возрастания производительности. Для жидких растворов (применяются нечасто) угол не превышает 15—20 градусов, за счет чего сохраняется скорость работы и раствор не течет по обрабатываемым поверхностям.
Согласно отзывам пользователей, пистолет для нанесения штукатурки будет малоэффективным при использовании его для ускорения нанесения обычной смеси (либо при выравнивании стен). Для густого раствора понадобится много воздуха и давления, создаваемого компрессором, в противном случае смесь начинает быстро расползаться, а внутренняя часть конуса заполняется ее остатками. Довольно высокая первоначальная плотность раствора требует очень мощного компрессора (номинальное давление 6—8 ат, расход — от 1000 л/мин).
Декоративная штукатурка ложится тонким слоем, используется метод разбрызгивания. Соответственно, значения расхода и давления сжатого воздуха будут меньше.
Хоппер-ковш либо штукатурный пистолет
Пистолет для нанесения штукатурки можно было бы отнести к пневматическому инструменту, если бы не его конкурент — хоппер-ковш. Разница между устройствами следующая:
- В ковше раствор поступает в отдельную емкость, связь с линией подачи воздуха отсутствует.
- Площадь разбрызгивания зависит не от угла расширения угла, а от угла, под которым воздушные массы поступают к емкости с раствором.
- Для работы хоппера потребуется меньшее давление, так как нет гидравлических потерь при перемещении сжатого воздуха в трубке.
Несомненное преимущество картушного пистолета — почти нет потерь рабочей смеси, она будет направляться и разбрызгиваться сугубо за движением сопла. Стоимость оснастки небольшая, им без проблем можно наносить любые текстурные штукатурки, что практически нельзя сделать с помощью хоппера-ковша.
Количество орнаментов существенно возрастет после покупки дополнительного набора сопел для пистолета. Это несложная задача, так как диаметры присоединений унифицированы.
Как работают с картушными пистолетами
Качество механизированного нанесения декоративной штукатурки на стены зависит от навыков мастера. Почти во всех случаях штукатурный пистолет сработает хорошо, если придерживаться таких параметров:
- Требуемое для разбрызгивания давление воздуха 200—250 л/мин.
- Толщина слоя укладки смеси 10—12 мм.
- Избыточное давление компрессора 3,5—4 ат.
- Расстояние между торцом устройства и стеной выставляют в зависимости от плотности смеси: для гипсовых текстур придется подсунуть сопло практически к самой стене, а для более редких смесей выдержать расстояние в 200—250 мм.
- Чтобы улучшить качество и внешний вид покрытий, рекомендуется пользоваться агрегатом в два приема, давая два слоя с меньшей толщиной: во время второго прохода можно устранить недостатки, дождавшись полного схватывания раствора.
Работа потребует от оператора значительных физических усилий, поэтому не рекомендуется поддавать одновременной обработке слишком большие площади. Специалисты советуют работать с площадями 1,5—2 м. Учитывая вероятные потери, для обработки такой поверхности понадобится около 25 кг штукатурного раствора (не заполняйте полностью верхнюю воронку).
В процессе работы следует обратить внимание и на то, что штукатурка может разбрызгиваться вне пределов стен или фасада, поэтому необходимо выдать работнику респиратор и защитный шлем. Может понадобиться и защита с ударопрочного акрила. Ее нужно обязательно использовать, работая с мелкой каменной крошкой, чтобы ее частицы не смогли попасть человеку в глаза
Ее нужно обязательно использовать, работая с мелкой каменной крошкой, чтобы ее частицы не смогли попасть человеку в глаза.
Назначение и принцип действия картушного пистолета
Картушный пистолет – пневматический инструмент, который используют в первую очередь для нанесения на поверхности различных строительных смесей, применяют этот инструмент, как правило, на штукатурно-отделочном, то есть финишном этапе работ.
Одним из основных преимуществ эксплуатации этого инструмента, по сравнению с ручными методами нанесения той же штукатурки, является высокая скорость работы, а значит и производительность.
Также следует отметить и удобство нанесения, а точнее набрызгивание растворов на обрабатываемый объект, с различным размером фракций, что зависит от диаметра используемого сопла.
Картушный пистолет будет полезен, если требуется выполнить распыление следующих покрытий:
- Тяжелой краски, имеющей повышенную вязкость, так как классические краскопульты попросту не продавят густую смесь сквозь сопло, и ее текстурные, мультиколорные и мозаичные варианты.
- Декоративной штукатурки, особенно фасадной, в последнем случае речь идет о большой площади покрытия.
- Грунтовки, жидких обоев, бетоноконтакта, жидкой пробки и даже некоторых видов мраморной крошки.
Картушный пистолет – универсальный инструмент для выполнения финишных отделочных работ, при помощи которого можно в течении дня обработать около 100 кв.м. площади, практически всеми готовыми смесями, слоем толщиной до 10 мм.
В процессе работы он выбрасывает из сопла под конкретным углом раствор, а для его функционирования требуется подключение к воздушному компрессору с подходящими техническими характеристиками.

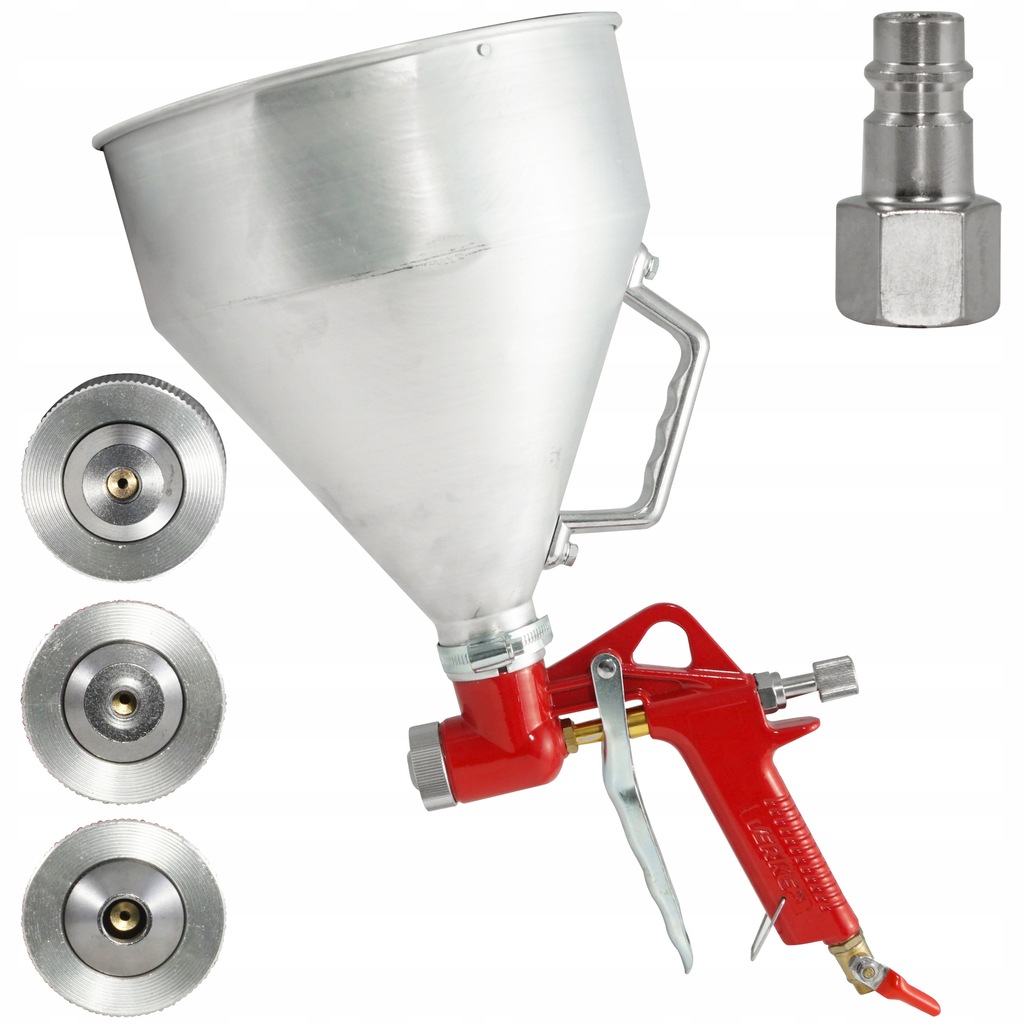

Устройство и характеристики картушного пистолета
Стандартный картушный пистолет состоит из следующих элементов:
- Корпус пистолетной формы, по аналогии с краскопультом, с длинным курком под 3 или 4 пальца, по нажатию на который открывается подача воздуха. В нижней части рукояти находится штуцер для присоединения к шлангу высокого давления, идущему от воздушного компрессора. Зачастую используется резьбовое соединение с клапаном, запирающим выход воздуха из ресивера компрессора при отсоединенном шланге, иногда используют быстросъемные штуцеры.
- Дюза – всасывающая трубка с круглым сечением, подключаемая к пневмолинии.
- Форсунка со сменными насадками, отличающимися диаметром диффузорного сопла, которое, к тому же, может быть вырезано под разными углами.
- Конусообразный контейнер, закрепленный сверху корпуса и выступающий в роли емкости для раствора. Заправленный картушный пистолет из-за значительной массы и смещенного сильно вверх центра тяжести сложно удержать одной рукой, потому на этой емкости со стороны оператора располагается ручка, позволяющая задействовать вторую руку для поддержки инструмента.
- Полый продувочный шомпол, необходимый для очистки забившихся отверстий.
Для регулировки подаваемого давления воздуха картушные пистолеты часто оборудуют воздушным краном на входе, а также регулировочным винтом на затылочной части корпуса, посредством которого подбирается интенсивность расхода распыляемого раствора.
Материал
Пистолет картушный изготавливается в большинстве случаев из алюминиевого сплава, который делает корпус легким и одновременно прочным.
Для изготовления насадок и дюз используют нержавеющую сталь, устойчивую к микроповреждениям и коррозии.
Контейнер для смеси бывает алюминиевый и нейлоновый. В первом случае речь идет о прочности, а во втором – о еще меньшем весе, устойчивости к механическим воздействиям и химической инертности.
Размеры и вес
Картушный пистолет в среднем весит около 1 — 3 кг, его длина составляет порядка 150 – 250 мм, а вместительность контейнера 3 – 5 л.
Встречаются модели и на 8 литров, но из-за большого веса в заправленном состоянии их использование сопровождается большими неудобствами и быстрой утомляемостью оператора.
Размеры дюз и их назначение
Для достижения необходимого результата напыления смесей устанавливают сопло соответствующего диаметра – под размеры фракций смеси.
Кроме того, регулируя подачу воздуха можно настроить итоговый рисунок наносимой текстуры.
В зависимости от плотности и состава раствора, наиболее востребованными считаются диффузоры диаметром 4, 6 и 8 мм, которые, как правило, идут в комплекте с картушным пистолетом.
Также существуют размеры 3 и 2,5 мм.
Кроме диаметра, сменные насадки различаются углом среза сопла, на выбор которого влияет степень густоты смеси.
Для густого цементно-известкового состава подойдет насадка со срезом под 45 градусов.
Такой угол обеспечивает наивысшую производительность вкупе с большой площадью разбрызгивания.
Если речь идет о жидкой смеси, то для нее используют 15-градусные сопла, предотвращающие растекание нанесенного материала.
Необходимое давление
Для обеспечения нормальной работоспособности картушного пистолета, необходимо подобрать к нему компрессор с подходящими техническими характеристиками.
В среднем аппарат должен нагнетать 4 атмосферы избыточного давления, обладать производительностью в 200 – 250 л/мин.
В инструкции к инструменту всегда прописывают максимальное и минимальное давление, на которое он рассчитан, а также максимальная и минимальная производительность компрессорного оборудования, расход воздуха, исходя из чего можно подобрать компрессор по мощности:
- Мин. производительность: 165 – 170 л/мин.
- Макс. производительность: 170 – 250 л/мин.
- Мин. давление: 1,5 – 3 бар.
- Макс. давление: 3,6 – 8 бар.
- Расход воздуха: 150 – 380 л/мин.
Картушные пистолеты могут иметь как узкий, так и широкий диапазон рабочих характеристик.
Так одни модели рассчитаны на работу под давлением 3 – 4 бар. с компрессором производительностью 170 – 250 л/мин, другие же расходуют 220 – 380 л/мин. воздуха под давлением 4 – 8 бар.
Устройство и характеристики картушного пистолета
Конструктивно картушный пистолет составлен из нескольких деталей:
- Корпус, напоминающий формой пистолет. На рукояти корпуса установлен курок, который можно нажимать тремя-четырьмя пальцами одновременно. Курок открывает клапан подачи нагнетённого воздуха. К нижней части рукояти корпуса через штуцер крепится шланг подачи воздуха, выдерживающий высокое давление. Шланг присоединяется быстросъёмным штуцером или резьбовым соединением к компрессору напрямую или через ресивер.
- Форсунки, имеющей сменные насадки. Диффузорные сопла насадок могут быть вырезаны под различными углами и отличаться диаметром.
- Дюзы – имеющей круглое сечение всасывающей трубки, которую посредством резьбы подключают к пневмолинии.
- Контейнера для состава, имеющего форму конуса. Так как отделочные растворы имеют большую плотность и вес, при наполненном контейнере инструмент довольно трудно держать при работе одной рукой. Чтобы устранить недостаток, на контейнере имеется ручка, для удерживания картушного пистолета второй рукой. Чтобы при потолочной отделке смесь не выскальзывала из контейнера, на раструбе часто делают несъёмную заслонку (закрывает часть верха). Контейнер крепится к трубке через уплотнительное кольцо и зажимается хомутом из нержавейки.
- Приспособления для продувки забивающихся иногда форсунок – продувочного шомпола.
- Регулирующих устройств (снабжены некоторые модели): регулировочного винта, установленного на задней стороне корпуса (отвечает за подачу раствора), и воздушного крана.
Материал
Чтобы облегчить корпус, не снижая прочности, для изготовления его часто используют алюминиевые сплавы, покрытые порошковой декоративной краской. Дюзы и насадки изготавливают из нержавеющей стали, которая не коррозирует при контакте с мокрыми составами и довольно износоустойчива. Для снижения веса контейнер делают либо из нейлона (самый лёгкий), либо из алюминия (более прочный).
Размеры и вес
К другим характеристикам картушного пистолета для штукатурки относятся его вес, вместительность и размеры.
- Средний вес инструмента лежит в пределах 1-3 кг. Контейнер рассчитан на 3-5 л.
- Существуют модели с ёмкостью до 8 литров, однако, сокращая время на заправку, они увеличивают утомляемость оператора.
- Длина пневмоинструмента составляет 15-25 см.
Размеры дюз и их назначение
Вообще-то, дюзой названа трубка, в которой подаётся к форсункам раствор.
Но здесь мы под словом «дюза» подразумеваем именно форсунки (или сопла). Подготавливая инструмент к работе, устанавливают сопло нужного диаметра.
Кроме различного диаметра диффузоры имеют и разный угол наклона, и разный скос краёв отверстия форсунки, которым задаётся угол распыления раствора. Например, для цементной смеси более подходят форсунки с углом скоса – 45о. Для смесей жидких – 15о.
Под более жидкие и мелкофракционные растворы – сопла с маленьким диаметром, например, 2.5-3 мм, под более вязкие смеси с более крупным зерном – дюзы, имеющие внутренний диаметр 4, 6 или 8 мм.
Необходимое давление
Приобретая пистолет для штукатурки, загляните в раздел инструкции, в котором рекомендованы минимальная и максимальная производительность компрессора, пределы давления подаваемого воздуха и его расход. Это поможет правильно выбрать компрессор (в подборе вам поможет наша статья “компрессор для хоппер ковша“), с которым будет работать ваш инструмент. Среднее давление, на которое обычно рассчитаны пневмопистолеты – 4-8 атм, при производительности компрессора – от 200 до 250 литров/мин.
Наиболее популярны компрессоры, имеющие характеристики:
- 150-380 л/мин – расход воздушной смеси;
- От 1.5/3.6 до 3/8 бар – давление воздуха (минимальное/максимальное);
- 170-250 л/мин – производительность компрессора максимальная;
- 165-170 л/мин – производительность пневмоагрегата минимальная.
Модели штукатурных распылителей могут иметь суженные дипазоны рабочих характеристик или, наоборот, расширенные.
Разновидности краскопультов для нанесения штукатурки
Как известно, на сегодняшний день существует довольно много разновидностей краскопультов, с уникальными принципами работы и особенностями распыления. Каждый инструмент нацелен на выполнение своих задач и работу материалами определенной степени вязкости. Безвоздушные аппараты имеют низкое качество покрытия, но высокую продуктивность, поэтому используются для обработки массивных конструкций, преимущественно в промышленных зонах. Пневматический устройства, наоборот, оставляют практически идеальный окрасочный факел и пользуются большой популярностью в декоративных работах или покраске авто.
Если Вы ищете оптимальный краскопульт для штукатурки, для шпаклевки и прочих смесей подобной густоты, следует обратить внимание на картушный пистолет и его более грубый аналог – хоппер-ковш. О них, мы в подробностях расскажем далее
Картушный пистолет
Очень простой и компактный распылитель, работающий от напора сжатого воздуха, подаваемого компрессором. Внешне, очень схож с обычным пневматическим краскопультом, но отличается соплами гораздо большего диаметра. Большинство подобных инструментов, поставляются в комплекте с несколькими сменными форсунками, размер которых влияет на производительность и расход материала (чем меньше, тем ниже). Пистолет оснащен верхним бачком открытого типа, выполненным из металла или пластика. В разы облегчает нанесение штукатурной смеси, позволяя за день обработать более 100 м², поверхности, с толщиной слоя в 10 мм.
Подобный пулевизатор для штукатурки широко применяется в бытовых работах, экономя время, силы и деньги рачительных хозяев. Производительно устройства хоть и превышает ручной труд, все-же уступает возможностям следующего инструмента.
Хоппер-ковш
Крупногабаритный, внушительный аппарат для выполнения больших объемов работ. Может использоваться для нанесения очень густых и зернистых материалов: от жидких обоев и штукатурки, до цементно-песчаной смеси. Состоит из трубки-держателя, соединенной с ковшом для загрузки материала. Важную роль, при обработке больших площадей, играют удобные держатели, позволяющие надежно ухватить инструмент двумя руками. Аппарат работает за счет сжатого воздуха, подаваемого из ресивера (баллона) компрессора.
Наносимый хоппер-ковшом слой достаточно равномерный, но уступает картушному пистолету в качестве. При этом, его производительность в 3-4 раза выше, что позволяет обработать большую территорию за минимальный промежуток времени, не дав раствору высохнуть. Средний объем работ подобным инструментом составляет порядка 60 м² в час, при слове в 15 мм. Средняя стоимость картушного пистолета и хоппер-ковша примерно равна, и располагается в районе 4000-5000 т.р. Оба инструмента способны справиться с распылением штукатурки, но делать между ними выбор, следует исходя из поставленных задач.
Как сделать своими руками
Самодельный компрессорный пневмопистолет для покраски или оштукатуривания можно сделать из продувочного пистолета.
В интернете можно найти две схемы изготовления своими руками:
- Со сменными соплами и верхним расположением бака. В целом повторяет заводскую конструкцию.
- Без изменения размера выпускного отверстия. Очень простая конструкция картушного пистолета, когда в канистру без дна вставили продувочный пистолет и вырезали дыру для выхода воздуха с раствором.
Рассмотри подробнее оба способа.
У продувочного пистолета (1) откручивают сопло (4). На корпус надевают гайку (2) с резьбой 3/4 дюйма. Шайба (3) зажимается соплом, шайба должна входить в гайку. Тройник (5) с резьбой 3/4″ соединяется с гайкой.
С другой стороны тройника привинчивают фитинг нужного диаметра в зависимости от штукатурки и желаемой интенсивности разбрызгивания. Сверху тройника нужно подобрать переходник на воронку с резьбой или какую-нибудь другую емкость.
Другой способ собрать пневмопистолет для набрызга штукатурки более простой.
Самодельный штукатурный пистолет из канистры
В канистру без дна с одной стороны вставляют пистолет для продувки, закрепляют. С другой стороны вырезают отверстие диаметром 1 см напротив сопла пневмо-инструмента. Внутри канистры ручки запенивают, чтобы там не оставался раствор.
Такая поделка собирается за 15-20 минут. Подойдет и для нанесения густых цементно-песчаных растворов и для декоративных штукатурок с мраморной крошкой.
Описание
Смотреть галерею С помощью пистолета для штукатурных работ можно механизировать основную часть операций. Производители такого инструмента уверяют, что их оборудование способно работать с растворами любой густоты. Если использовать ковш, то в толще штукатурки могут оставаться пустоты. При применении пистолета отделка получается плотной, не имеет полостей и не образует трещин после высыхания. Если рассматривать этот инструмент на примере модели Western KP-10, то можно отметить, что минимальная производительность компрессора составляет 165 л за одну минуту. Максимальный показатель может составить 250 л за минуту. Минимальное давление равно 3 барам, а вес оборудования составляет всего 1,4 килограмма. Бак изготавливается из нейлона, а его объем равен 5 л.
Область использования подобного устройства широка. Пистолет можно применять для нанесения минеральной мраморной штукатурки, тяжелых красок, жидких обоев, шпатлевок и штукатурок. В отличие от работы вручную пистолет вбивает смесь под большим давлением, что гарантирует отсутствие полости и пор. В конечном итоге удается сформировать однородный и плотный слой. Сопла выполняются из нержавеющей стали, которая устойчива к мелким повреждениям и коррозии. Мастер может в процессе работы регулировать подачу материала, устанавливая сопла разного диаметра. Данный функционал позволяет создавать множество текстур. Корпус изготавливается из алюминиевого сплава и имеет способность выдерживать большие нагрузки.
