Комплексный дренаж участка своими руками: геология, случаи, строительство

Качественный дренаж: что это?

Чтобы верно оценить допустимые инвестиции, необходимо определить перечень решаемых задач

Если не знаете, для чего нужен дренаж, обратите внимание на следующие факты:

При высокой влажности почвы активизируется жизнедеятельность слизней. Они уничтожают рассаду весной, портят овощи и ягоды. Негативное влияние на растения оказывают другие вредители и микроорганизмы.
Такие условия благоприятны для процессов гниения, которые повреждают деревянные конструкции и портят внешний вид сооружений. Металлические изделия разрушает коррозия.
Вода образует промоины в грунте, которые ухудшают технические характеристики дорожных подсыпок и фундаментов.
Проникновение влаги в микротрещины вымывает связующие компоненты строительных растворов. Зимой, после нескольких циклов замерзания, могут быть повреждены силовые элементы конструкций.
Сырость в подвалах и цокольных помещениях ухудшает условия хранения продуктов питания, портит вещи, декоративные покрытия.
Высокий уровень поверхностных вод нарушает нормальное функционирование поля фильтрации автономной канализации. Загрязнение окружающей среды сопровождается вымыванием удобрений.

Перечисленных данных достаточно, чтобы понять необходимость применения соответствующих защитных мероприятий. Далее приведены сведения о том, как реализовать намеченные планы без лишних трудностей и чрезмерных финансовых затрат.

Особенности дренажа на проблемных участках

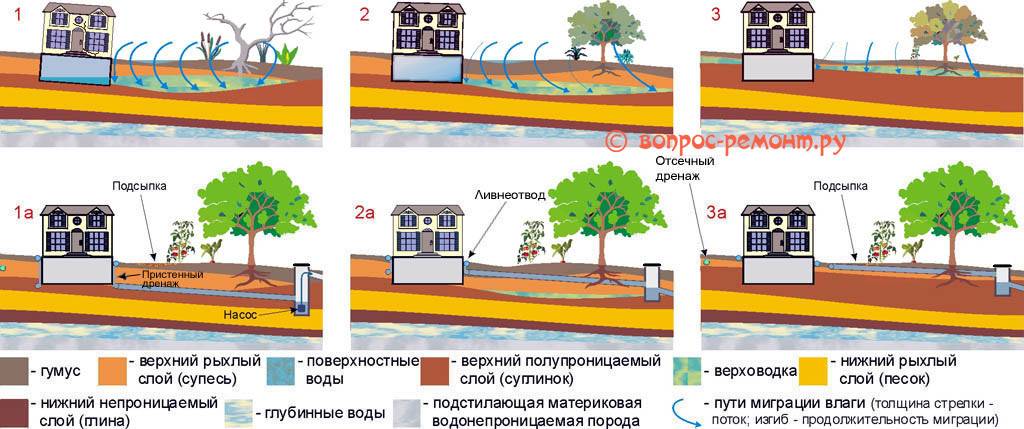

Существуют ситуации, когда при устройстве дренажной системы необходимо выполнить дополнительные работы. Это связано с особенностью грунта, глубиной залегания подземных вод и степенью наклона участка. Все эти обстоятельства нужно учесть перед тем, как приступить к работе по водоотводу.

Если вода на участке после снежной зимы или обильных дождей долго не уходит, то надо обязательно проверить на каком уровне залегают грунтовые воды. Самый простой способ – пробурить пробную скважину. Для этого берут садовый бур с удлинителем и формируют несколько отверстий в грунте (в разных местах участка, потому что водоносный пласт залегает неравномерно) на глубину от одного до двух метров.

Если через 1-2 дня скважины наполнятся водой, то это будет свидетельствовать о высоком уровне грунтовых вод. В этом случае дренажная система должна иметь обширные разветвления. Большое количество воды не всегда быстро может уйти самотеком в приемник, поэтому иногда приходится дополнительно устанавливать насосное оборудование.

Для отвода воды на участках, расположенных с уклоном, совмещают два типа дренажа – открытый и закрытый. Это необходимое условие для сохранения верхнего плодородного слоя, который может быть размыт стекающей по грунту водой. Колодец для сбора воды располагают в самой низкой точке местности.

Традиционной схемой дренажной конструкции для участка с уклоном считается «елочка». Если территория очень большая, то целесообразно дополнить систему водоотвода поперечной траншеей. Вода из нее должна уходить непосредственно в нижний колодец.

Вода надолго задерживается на глинистых почвах, это мешает нормальному росту и плодоношению растений. Корни загнивают от обильной влаги и рост садово-огородных культур прекращается. На таком грунте используют комбинированный дренаж – глубинный и поверхностный метод. Перед тем как засыпать траншеи первым слоем песка или щебенки обязательно взрыхляют глинистое дно.

Торфяной грунт характеризуется высоким уровнем залегания подземных вод. Весной на участке долго не высыхают лужи. Установление дренажной системы считается обязательным условием для проживания на таком участке, дает возможность вырастить урожай и красиво оформить ландшафт. Перфорированные трубы располагаются в продольном и поперечном направлении, глубина траншей для торфяных грунтов составляет 40-50 см.

Дренаж: что это и зачем его делать

Для защиты построек от внутреннего подтопления используется дренирование. Это система осушения, предназначенная для ликвидации чрезмерного скопления воды вокруг дома или земельного участка

Особенно это важно для домов, находящихся в долине. Вода способна накапливаться вокруг объектов вследствие различных причин: это может быть таяние снега, повышение уровня грунтовой влаги, особых свойств данного типа земли. А также из-за особого расположения постройки, вследствие которого вода вокруг нее не может самостоятельно стекать

А также из-за особого расположения постройки, вследствие которого вода вокруг нее не может самостоятельно стекать.

Собственнику дома стоит задуматься о сооружении дренажной системы в следующих случаях:

в этой местности нормальным является повышенный уровень подземных вод;
если в подвале начала скапливаться жидкость вследствие таяния снега;
в углах на полу помещений первого этажа начала появляться плесень;
если фундамент постройки постоянно влажный или подмывается водой;
местность характеризуется высоким уровнем осадков;
почва, на которой стоит дом, по своим природным свойствам плохо впитывает влагу;
на стенах начал появляться грибок;
участок с домом расположен в низине.

На практике дренаж является устройством на основе труб, которые отводят попадающую в них лишнюю влагу. Специалисты советуют всегда создавать такую систему, поскольку она является эффективным методом продления срока службы любых построек.

Поверхностный дренаж

Выполнить поверхностный дренаж участка своими руками относительно несложно. Мелкозаглубленный дренаж устраивают тогда, когда хотят защитить в первую очередь дачные постройки, будь то погреб, подземная стоянка или подвал. Термин мелкозаглублённый связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и дождеприёмников, которые собирают воду во время дождей, ливней и после обильного снеготаяния. Поверхностный дренаж, в свою очередь, также подразделяется на два типа: линейный и точечный.

Линейный тип — это цепь лотков, уложенных определённым образом. Можно провести аналогию с каналом, уклон которого направлен в сторону колодца. Именно в него и поступает вся вода в конечном счёте, выведенная из лотков. Подобное устройство дренажа на участке выполняют вдоль дорожек или открытых стоянок, по периметру сараев, гаражей. Но чаще всего, как правило, это дренаж дома. Такая система дренажа на участке известна нам ещё с Древнего Египта. Принцип тот же, только материалы более усовершенствованные. Сейчас используются лотки из железобетона или пластика. Сверху встроена решётка, прикрывающая желоб. Также внутри системы встроены специальные мусоросборники, для облегчения ухода за ними.

Дренажный лоток

Точечный тип — это система водосборников, установленных в местах, где надо локально собирать воду. Водосборники обычно устанавливают под кранами и в глубоких впадинах, но в первую очередь — под водостоками. Если этого не сделать, то вода с крыши будет стекать на землю, а затем проникать в почву, разрушая фундамент и подземные помещения, если они есть.

Сбор воды с водостока

Водосборники устанавливают в землю, чтобы они были на одной поверхности с общим уровнем почвы. От них проводят трубы к канализационной системе. Сверху водосборник накрывается решёткой, которая служит и защитой от мусора, и может выступать в качестве декоративного элемента. Периодически водосборники требуют очистки. Для этого нужно просто поднять решётку и убрать накопившийся мусор.

Водосборник

Сбор воды с крыши

Оба этих типа часто используют в паре для наибольшей эффективности устройства системы водоотведения. К поверхностному типу (без труб) можно также отнести открытый дренаж. В этом варианте выкапываются канавы и остаются открытыми (в редких случаях закрываются решётками, защищающими их от попадания крупного мусора). А для того, чтобы стенки канавы не разрушались и не осыпались, их делают под углом 30 градусов и выкладывают их булыжниками или засаживают почвопокровными растениями. Возможно её даже заполнить щебневой отсыпкой для предотвращения разрушений, но это снизит её пропускную способность. Такой дренаж своими руками выполнить сможет даже новичок.

Открытый дренаж

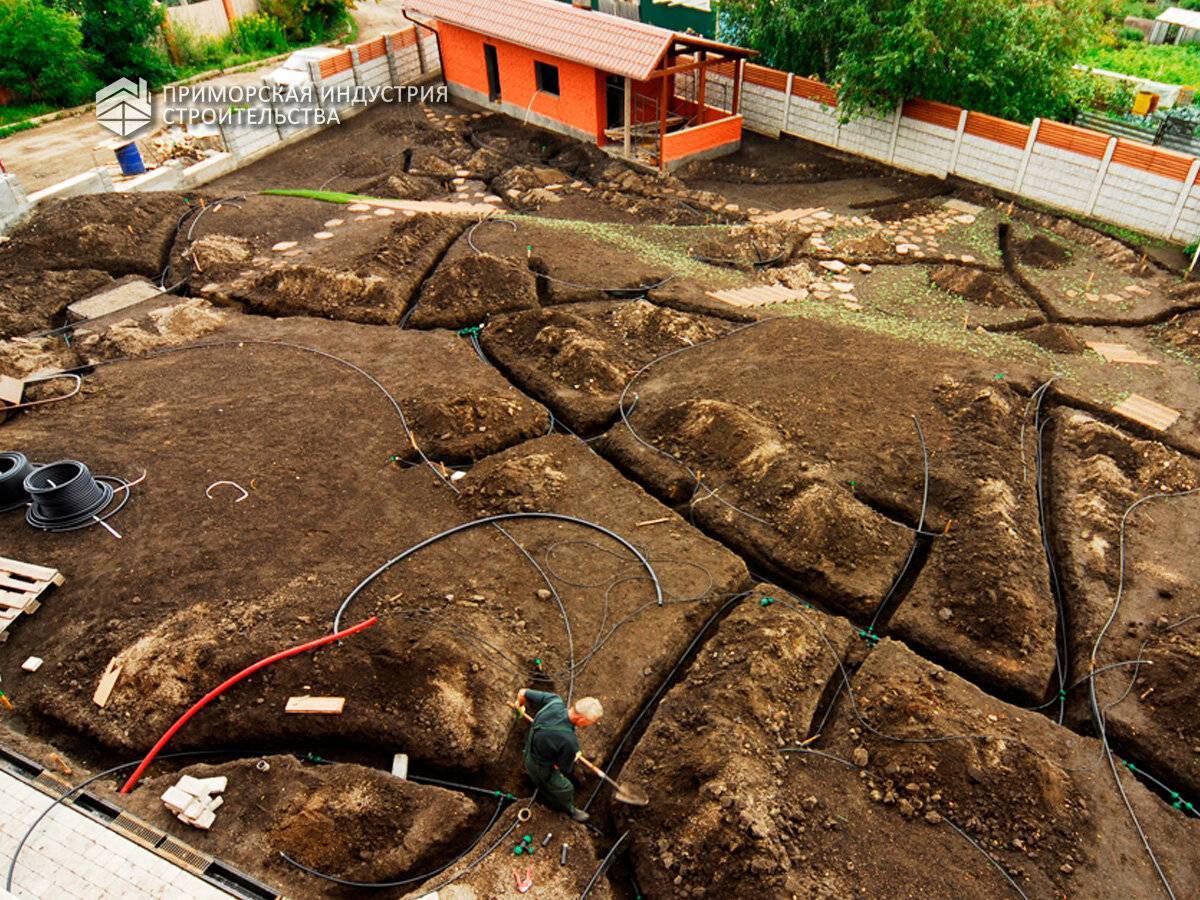

Проект дренажа по периметру участка – пошаговая инструкция

Перед составлением проекта необходимо узнать особенности участка:

Начертить план с точным расположением всех построек, садовых дорожек и беседок. Учесть те места, где проходят наружные и подземные коммуникации.
Составить схему с размерами фундаментов построек, особенно внимательно изучить глубину их залегания.
Нарисовать топографическую карту с указанием особенностей рельефа.

Чтобы комплектующие дренажной системы не повредили корни растений, на чертеже отмечаются места посадки деревьев и кустарников.

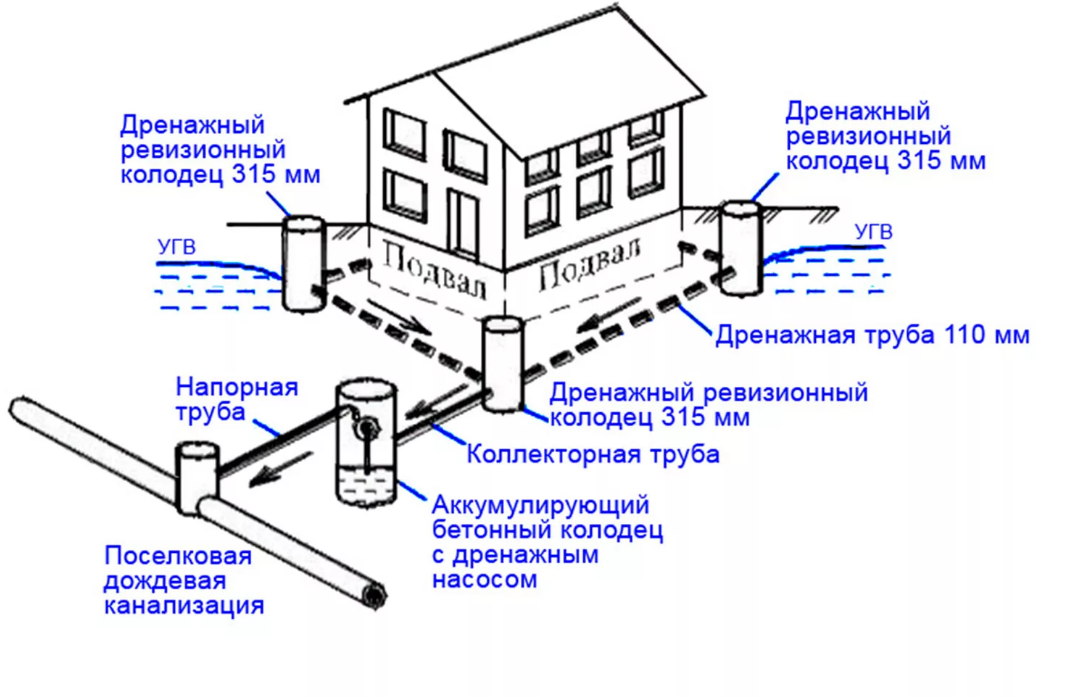

Пример устройства закрытой конструкции дренажа по периметру участка

Определить месторасположение естественного приемника воды – дорожная канава или природный водоем.

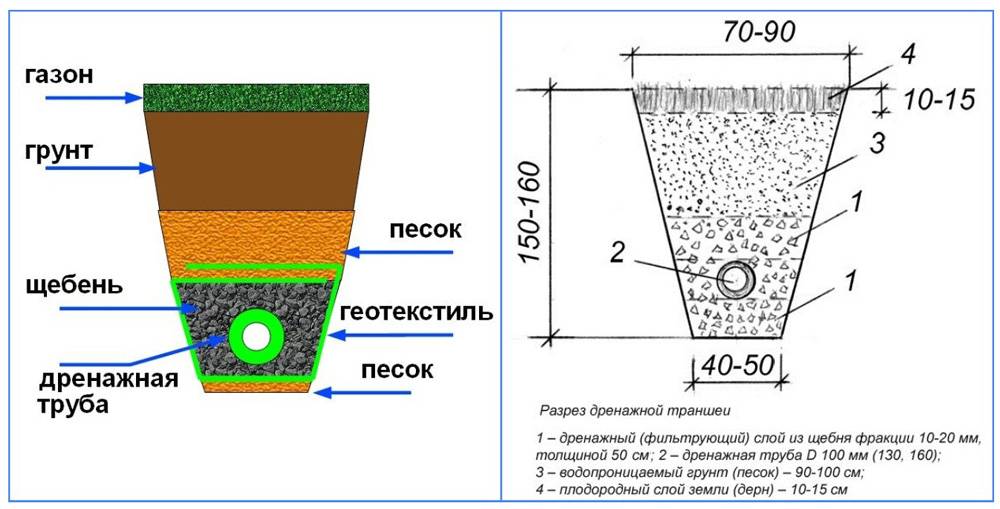

По периметру участка прорыть траншеи глубиной 1-1,3 м и шириной 40 см для укладки в них магистральных труб диаметром 110 мм. Минимальное расстояние расположения траншей от забора составляет 50 см, от края отмостки постройки – 100 см.
Выкопать на участке траншеи глубиной 80 см и шириной 30 см для перфорированных труб, которые собирают воду и передают ее магистральным каналам. Для полноценного стока воды необходимо соблюдать уклон не менее 1 см на 1 погонный метр. Промежуток между дренами для глинистой почвы составляет 8-10 метров.
Пролить каналы большим количеством воды. Если скорость оттока низкая, то необходимо увеличить градус уклона, при застое вод – создать дополнительные дренажные ответвления.
После проверки дно засыпать речным песком на 10 см и утрамбовать.
Каналы выстелить геотекстилем, плотность которого составляет 120-150 гр/м2, и заполнить гравийным щебнем с фракцией 20-40 мм на высоту 5-10 см.
Чтобы предотвратить заиливание, трубы надо обмотать геотекстилем или объемными фильтрами из кокосового волокна.
Уложить гофрированные трубы и подвести их к магистральным каналам. В поворотах трубы соединить между собой фитингами или крестовинами, завернутыми в геотекстиль.
Засыпать дренажную конструкцию крупнозернистым песком или гранитным щебнем фракции 5-20 мм.
Сложить внахлест края геотекстиля и закрыть траншею дерном.

Когда нет природного водоприемника или искусственного оврага, то собранная вода может поступать в накопительный колодец, который обустраивают в низком месте участка. Если рельеф местности позволяет, то вода следует в дренажный приемник самотеком. В противном случае для откачки воды используют насосное оборудование. Для контроля над работой дренажной конструкции и очистки труб создают смотровые колодцы. Их располагают в поворотах и местах пересечения труб.

dizlandshafta

Полезно23Бесполезно

Когда необходимо устройство дренажной системы:

месторасположение участка. Чем ниже он находится – тем актуальнее проблема дренажа;
качество грунта – на глинистых и суглинистых грунтах уровень воды снижается медленно;
уровень осадков в вашей местности;
уровень залегания грунтовых вод;
заглубление остальных строений на участке. Если рядом стоящее здание имеет сильно заглубленный фундамент – воде будет некуда деваться, и она будет скапливаться на поверхности, повышая риск подтопления;
наличие водонепроницаемых покрытий – бетонные дорожки, асфальтированный двор – это места недоступные для проникновения воды.

Устройство дренажа вокруг дома своими руками позволит устранить проблемы, вызванные перечисленными выше факторами.

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

бечевка для разметки и маркировки положения коммуникаций;
строительный уровень и отвес, чтобы контролировать уклон труб;
штыковая и совковая лопата;
инструмент для трамбовки грунта;
ведро и/или тачка для транспортировки ненужной земли;
рулетка для выполнения измерений;
ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

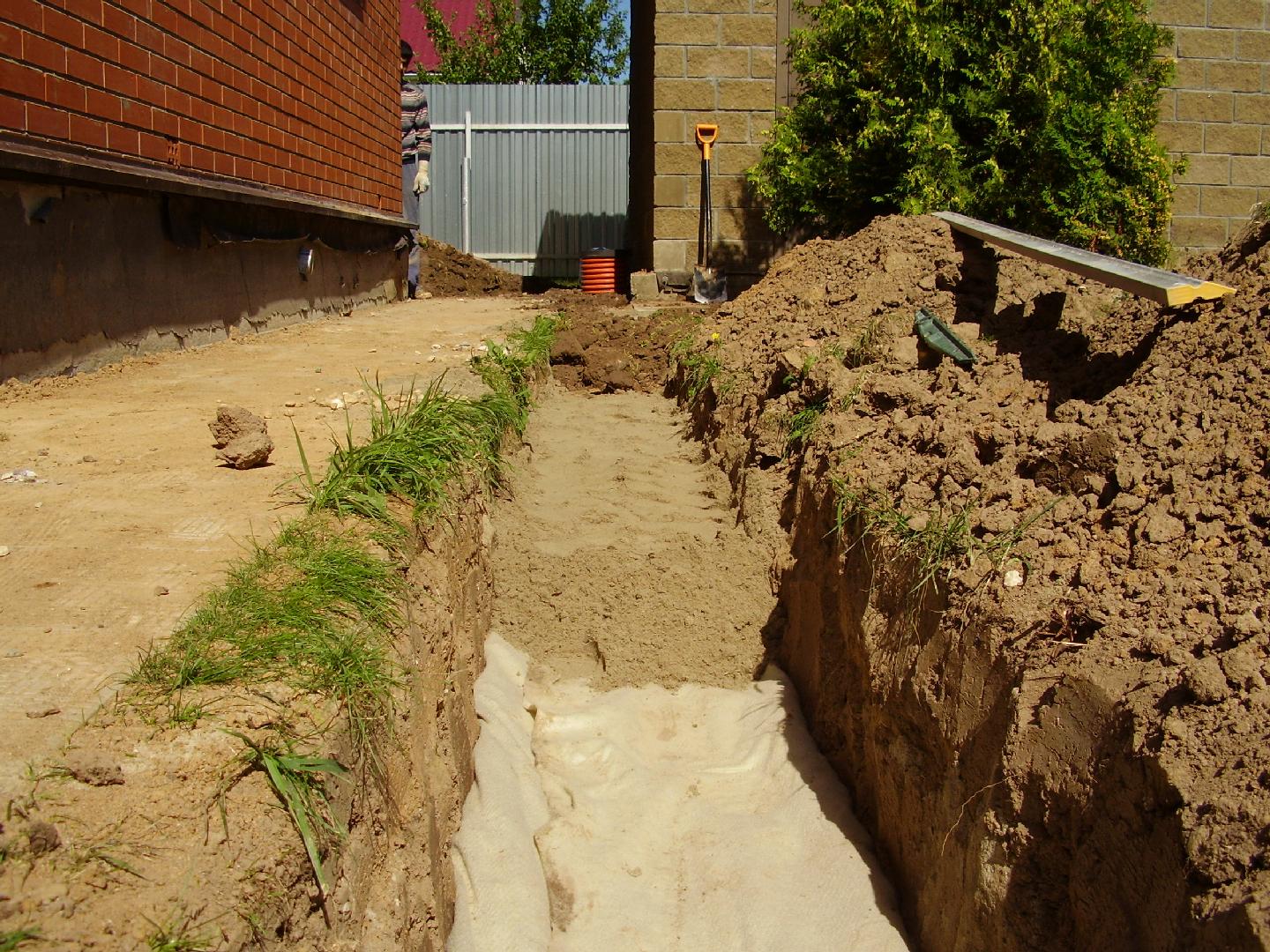

В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

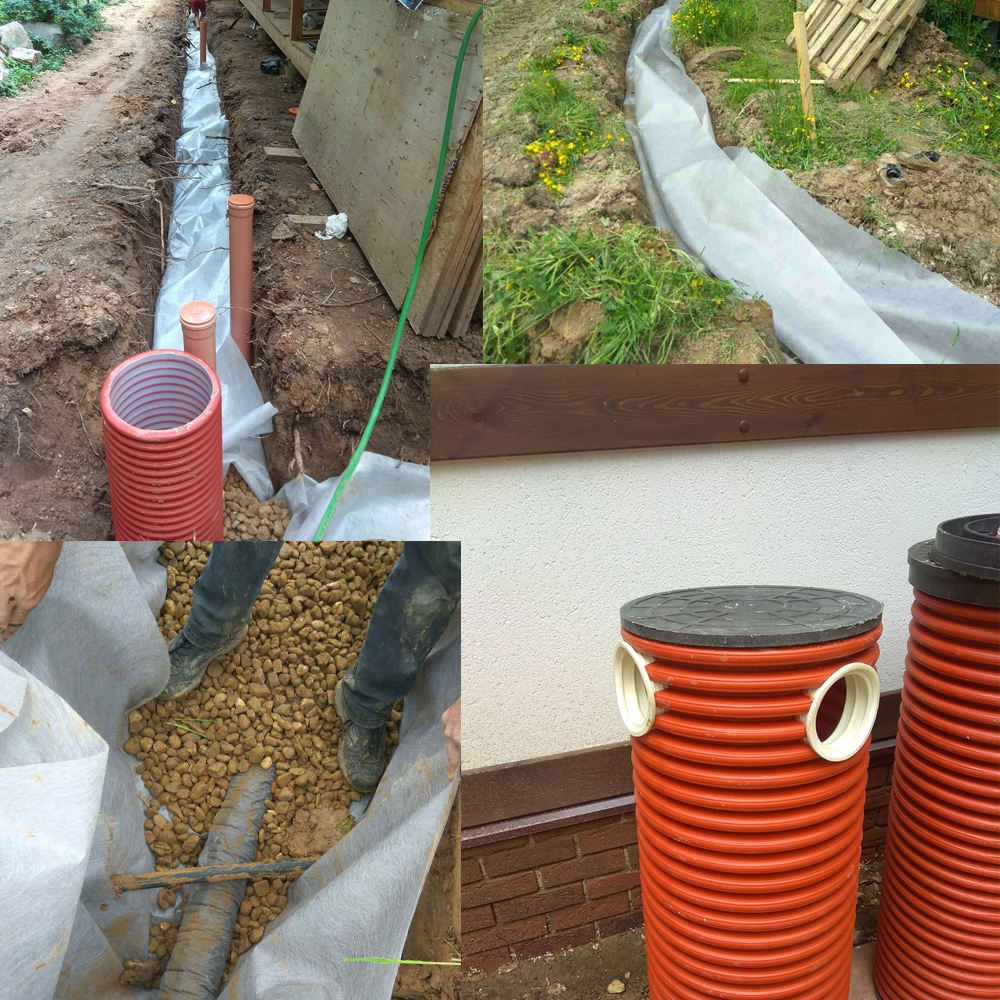

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Как правильно сделать дренирование?

Что влечет за собой высокий ? Вода, которая не уходит самостоятельно, вымывает питательные компоненты из почвы и разрушает фундамент построек, если таковые имеются на затопляемой территории.

Увести воду с участка помогут дренажные конструкции. Упрощенные открытые конструкции можно построить самостоятельно, без профессиональной помощи. Но для создания более эффективной системы осушения участка следует обратиться к мастерам мелиорации.

Перед созданием дренажа необходимо проработать план участка. Выяснить, где расположены места с наибольшим уровнем затопления.

Дренажная система делится на два типа:

Открытая. Еще она называется поверхностной, так как стоки-канавы проходят по поверхности грунта.
Закрытая. Или глубинная, предполагающая скрытую систему мелиоративных конструкций, под землей.

Цель обеих систем – проводить воду к дренажному колодцу.

Схемы устройства дренажных систем

Существуют разные схемы создания дренажа на дачном участке.

Выделяют два основных способа:

открытый;
закрытый.

Открытый или поверхностный является самым простым и включает в себя такие водоотводные системы как дренажная канава, траншея, ров. Эффективно отводит поверхностные воды.

Закрытая или глубинная система представляет собой трубы с многочисленными отверстиями и ответвлениями, в которые поступает влага, а также колодцы. Трубы укладываются в канавы и сверху засыпаются песком. Применяется для уменьшения уровня грунтовых вод.

Открытые дренажные системы

Формирование водоотводящей системы при помощи открытого дренажа на дачном участке – это самый простой способ, который не требует лишних затрат. Включает в себя системы канав, которые расположены под углом. По канавам излишки воды стекают в дренажные колодцы либо выводятся за пределы дачного участка. Канавы стараются делать подальше от строения, чтобы не вызывать деформацию фундамента. Их средняя глубина около 50 см.

Открытые системы имеют два основных недостатка:

они занимают полезную площадь участка:
траншеи необходимо периодически очищать от попадающих в них листьев и мусора.

Пристенная

Подобный вид водоотвода представляет собой инженерный комплекс, предназначенный для защиты фундамента и подвала от жидкости. Подходит для условий глинистого грунта, когда талые и дождевые воды не могут самостоятельно покинуть зону рядом с домом.

При создании дренажной пристенной системы вокруг дома своими руками включаются канава, колодцы и насосы для отвода воды с территории. Дренажная канава позволяет отводить воду от стен строения. Желоба для отвода воды на земле делают на расстоянии от полутора метров с углублением на 10 см ниже пола подвала. Для повышения эффективности отвода может делаться вместе с ливневками.

Пластовая

Применяется для отвода воды с участка с высокой мощностью водоносных слоев. Монтируется еще на этапе возведения здания под подошвой фундамента на уровне песчаной подушки. Часто сочетается вместе с трубной системой. Излишняя вода поступает в ближайший колодец, ручей, ров или другой специально оборудованный приемник жидкости.

Кольцевая

В случае если нужно осушить болотистый участок, применяется кольцевой метод. Он сложнее в реализации, так как систему нужно располагать ниже уровня грунтовых вод на 30 см. Трубы, как следует из названия, укладываются вокруг дома в форме кольца.

Закрытые дренажные системы

В случае особо затопляемых дачных участков может потребоваться создание закрытой дренажной системы. Она более эффективна, но сложнее в реализации. С помощью закрытых систем можно быстро удалять влагу, предотвращать ее негативное воздействие на дом и участок и защитить территорию от скопления воды. Также способ применим в условиях, когда нужно понизить уровень грунтовых вод. Дренажная канава при закрытом методе размещается под углом, чтобы воды стекали к колодцу. Устраивается при помощи труб ПВХ, обернутых геотекстилем, которые углубляются в грунт. На стенках делаются отверстия, в которые попадет излишняя влага от почвы.

Горизонтальная

Горизонтальный дренаж представляет собой заглубленные трубчатые дрены. Дренажная канализация состоит из траншеи, которая прокладывается на глубине 0,7-1,5 метра под углом. Скос должен быть рассчитан таким образом, чтобы естественный водоотток направлялся в сторону дренажного колодца.

При закрытом методе на дно укладываются перфорированные трубы, которые предварительно обматывают в геотекстиль. Сверху конструкция засыпается грунтом и укрывается дерновым слоем.

Комбинированная

Для комплексной защиты используются комбинированные системы, включающие горизонтальную дрену и вертикальные колодцы. Используется, когда невозможно реализовать один вид системы либо он не выполняет свои функции в должном объеме.

Дренажная канализация комбинированного вида подходит как для однородных, так и для слоистых грунтов разной степени проницаемости.

Вертикальный дренаж

Для осушения участков с высоким уровнем грунтовых вод применяются вертикальные системы. Это колодцы, которые размещаются в нужном количестве на территории дачи. Их устанавливают недалеко от построек, а для более эффективного отвода воды применяются насосы и помпы.

Дополнительно могут обустраиваться траншеи, по которым вода сама стекает без применения оборудования. Система показывает высокую эффективность, но требует проведения обслуживающих работ.

Топографическая съемка

Топосъемка позволяет перенести на карту, чертеж расположение границ участка, находящихся рядом с ним или на нем капитальных объектов. Обеспечивает точную привязку к координатам, используется как опора при проектировании для размещения дрен, колодцев и других элементов дренажа. Если топографическая съемка для участка уже выполнялась (например, при подготовке к застройке), отдельно ее можно не проводить. В этом случае при проектировании дренажной системы нужно будет учесть появившиеся и планируемые капитальные здания, сооружения, линии прокладки коммуникаций, элементы дорожно-тропиночной сети.

Создание дренажного колодца своими руками

В этом списке приведены отличия разных видов колодцев:

Поворотный (смотровой), диаметром 340 (460) мм – используется в угловых точках трассы.
Ревизионный (925 мм) – обладает сравнительно большим диаметром для свободного доступа, осмотра, очистки.
Поглотительный. В таком колодце нет дна. Нижняя часть заполняется гранулированным материалом. Такое сооружение устанавливают на песчаных грунтах для достаточно быстрого впитывания воды.
Накопители – герметичные емкости. В них собирают воду для последующего применения, полива растений, технических нужд.
Септики относятся к очистным сооружениям. При соответствующем оснащении они способны качественно удалять загрязнения даже из канализационных стоков.

Следующая простая инструкция объясняет, как сделать дренажный колодец своими руками:

Эти изделия устанавливают на поворотах, через каждые 18-25 метров на прямых участках трасс.
В отмеченных местах выкапывают котлованы. Глубина дренажного колодца устанавливается в зависимости от назначения.
Ранее применяли исключительно бетонные, тяжелые и дорогие конструкции. Сегодня можно приобрести готовые изделия из пластика.
В нужных местах сверлят отверстия, уплотняют соединения с трубопроводами специальными резиновыми манжетами.

Части сборной конструкцииУстановленный колодец

Статья по теме:

Делаем дренаж участка своими руками

Способ устройства развилки. В углах конструкции размещают смотровые колодцы, через которые выполняют прочистку труб в случае их засорения. В самой нижней точке системы обустраивают скважину или сборный колодец, из которого скопившиеся воды и будут выводиться за пределы участка. Предварительно начертите план, на котором отметьте места прокладки трубопровода.

Для прокладки трубопровода по периметру дома, выдержав расстояние от постройки не менее метра, выкапывают траншею. Дно траншеи выстилают песком, формируя слой толщиной в см.

Сверху песка укладывают геотекстиль или кокосовое волокно. Этот нетканый материал будет свободно пропускать влагу, но при этом задерживать комья земли и крупные частицы мусора. Ширина полотна должна быть такой, чтобы ее хватило на оборачивание всей трубы без зазоров.

На полотно высыпают мелко фракционный щебень, создавая тем самым слой фильтрующей отсыпки. Для обустройства дренажного колодца выкапывают котлован по размеру заглубляемого резервуара. Дно котлована засыпают смесью щебня и песка. Совет: для лучшей защиты фундамента дома наружные стены подвала лучше покрыть гидроизолирующей мастикой. Опытные мастера рекомендуют подготовленные траншеи оставить открытыми до следующего дождя.

В местах, где после выпадения осадков появились лужи, дно и стенки траншей следует подправить. Трубы укладывают на утрамбованное дно траншеи. На участке трубопровода длиной 1 метр разница между перепадом высот на противоположных концах трубы должна оставлять 1, см.

Устранить перепады высот и откорректировать наклон прокладки труб проще с помощью лазерного нивелира. Соединяют трубы, наращивая на необходимую длину конструкции с помощью компрессионных фитингов и стяжных муфт. Для герметизации стыков используют влагостойкий клей. Чтобы облегчить промывку системы, на каждом повороте трубопровода желательно предусмотреть установку вертикальных раструбов, оснащенных плотно закрывающимися крышками.

Присыпают трубопровод щебнем, заполняя пустоты между наружными стенками сооружения и стенами траншеи, создавая насыпь высотой см. Трубы оборачивают проложенным вдоль стенок траншеи полотном, фиксируя его шнуром из полипропилена. Совет: чтобы улучшить фильтрационные свойства сооружения, сверху вдоль канавы дополнительно соорудите насыпь из песка.

Верх траншеи закрывают обычной почвой. Для предупреждения последующей усадки грунта траншею плотно утрамбовывают. При обустройстве дренажных колодцев удобно использовать готовые накопительные резервуары. Ониразличаются по диаметру шахты и высоте и представлены на рынке в широком ассортименте.

Чаще всего эти колодцы также изготавливают из гофрированного полиэтилена. Они герметичны, не подвержены коррозии при воздействии влаги и имеют срок службы свыше 50 лет. В комплектацию изделий входят уплотнители для герметизации подключаемых труб. Гладкие стенки готовых конструкций не скапливают иловые отложения, благодаря чему улучшают пропускную способность дренажа.

Раструбы смонтированных ПНД трубопроводов подводят в колодец. На места врезки раструба в дренажный колодец надевают силиконовые уплотнители.

Виды систем осушения

При монтаже асбестоцементных труб герметизацию стыков выполняют, используя эластичные резиновые муфты и битумную мастику. Для отведения собранной воды за пределы территории используют помпы и специальные насосы погружного или поверхностного типа.

Дренажные насосы не предназначены для поднятия воды на большую высоту, но способны обеспечивать полную выкачку жидкости из резервуара. Технология установки и подключения дренажного насоса ничем не отличается от монтажа этого типа оборудования при обустройстве канализационного колодца.

Обустройство вертикального дренажа своими руками не займет много времени, но при этом спасет зеленые насаждения и постройки на участке от многих неприятностей. Задача хозяина — лишь периодически осматривать систему в период активного таяния снега или после затяжных дождей, и при обнаружении загрязнений выполнять чистку дренажа.

Виды дренажных систем

Наиболее распространены и чаще всего встречаются дренажные системы четырёх видов:

Открытая дренажная система. Это обычная канава шириной около полуметра, глубиной до 70 см. Подобная система используется крайне редко, несмотря на её экономичность и простоту сооружения. Непопулярна она из-за того, что малопривлекательна с виду и негигиенична.
Засыпной тип дренажа. Это такая же канава, но облагороженная. Выкопанный ров заполняется наполнителем. Это может быть битый кирпич, щебень и похожий материал крупной фракции. Сверху наполнитель покрывается дёрном, что делает дренажную систему незаметной.

Главный плюс засыпного дренажа — долговечность. Но система имеет и существенный недостаток — в случае зарастания илом прочистить её невозможно. Предупредить проблему и продлить период службы можно путём исключения контакта наполнителя и грунта. Для этой цели перед тем, как насыпать наполнитель, в траншею укладывается геотекстиль.

Закрытая дренажная система. Она состоит из специальных перфорированных труб, закопанных под дорожками. Эта конструкция наиболее эффективна. В это же время постройка системы трудоёмкая и затратная.
Пристенный дренаж. Подобная система монтируется тогда, когда в строящемся здании предусмотрен цокольный этаж. Он сооружается обычно в момент закладки фундамента будущего строения. Пристенный дренаж предусматривает закладку дренажных труб в котлован, предназначенный для фундамента. Таким образом, подобный вид дренажа не требует дополнительного времени и средств на своё обустройство.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж -без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.
