Компрессор своими руками: техусловия, компоненты, реализация основных видов

Установка необходимого давления

Воздушный мотокомпрессор или автомобильный нагнетатель надо правильно подготовить к первому использованию. Для начала работы надо настроить режим давления при помощи реле. Настройка осуществляется посредством двух пружин – большая устанавливает минимальное давление, малая – максимальное. Первый контакт реле подключается к нулю, второй крепится к нагнетателю.

При первом использовании оборудования проследите за показаниями манометра – реле должно включать и отключать нагнетатель при достижении нижней и верхней границ установленного давления соответственно. После окончательной настройки можно покрасить самодельный нагнетатель и продолжить эксплуатацию.

Аэрография
Дефекты покраски
Кузовной ремонт
Материалы
Оборудование
Покрасочная камера
Салон
Теория покраски
Тюнинг

Июль 2017
Март 2017
Август 2016
Июль 2016
Июнь 2016
Май 2016
Март 2016
Февраль 2016

После последней попытки покрасить самым дешевым китайским пистолетом (Покраска капота

) пришла мысль вроде «а плыви оно г@вном» и был куплен китайский пистолет подороже)))

типа XRP, дюза 1.4

Ну и как всегда — «Не мала баба клопоту — купила порося»))) Воздуха новый пистолет хавает в разы больше, компрессор катастрофически не справляется. Это ведь так по-славянски — создать себе проблему и потом гордо ее решать)) Купить еще один компрессор на 220v значит краснеть от стыда всякий раз проходя мимо трехфазных розеток в гараже. А так как план по постройке 3-х фазного компрессора есть, и даже имеется готовый электромотор со шкивами, то решил пока что вытянуть из старого одноцилиндрового малыша все что он может дать — врезать ему в ресивер шаровый кран чтобы брать воздух во всю дырку:

Сварные работы производил друг и по-совместительству сосед, парнишка профессионально варит отопление, сантехнику, так что если кому-то надо я свяжу.

В качестве тяжелой артиллерии был куплен пропановый баллон от ГБО на 100 литров. Достался за $18 и был еще на половину полон газа))) Во время спуска в атмосферу баллон обмерзал и прекращал спускаться, по ватерлинии инея было видать сколько газа осталось)))

Пару суток баллон проветривался, потом наполнили его водой и начали варить. Сделал ножки из 4.5 мм стали чтобы повесить на стену вертикально…

… снизу слив конденсата, сверху забор воздуха…

Вход воздуха сделан в место установки поплавка с расчетом чтобы поток ударялся о внутреннюю стенку ресивера и терял как можно больше влаги:

Для повышения эффективности работ с использованием сжатого воздуха в подавляющем большинстве компрессорных агрегатов используются ресиверы – резервуары для хранения воздуха под необходимым давлением. В зависимости от интенсивности работ могут использоваться ресиверы на 50, 100 литров и даже более.

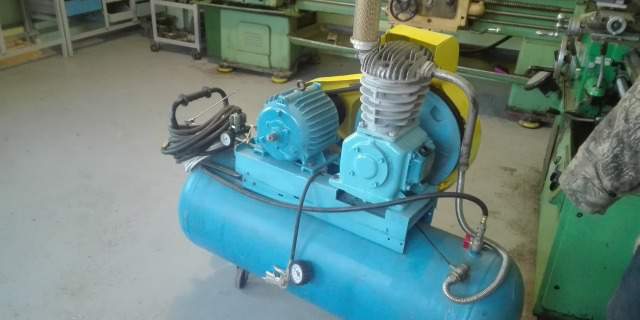

Воздушный компрессор из автодеталей

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

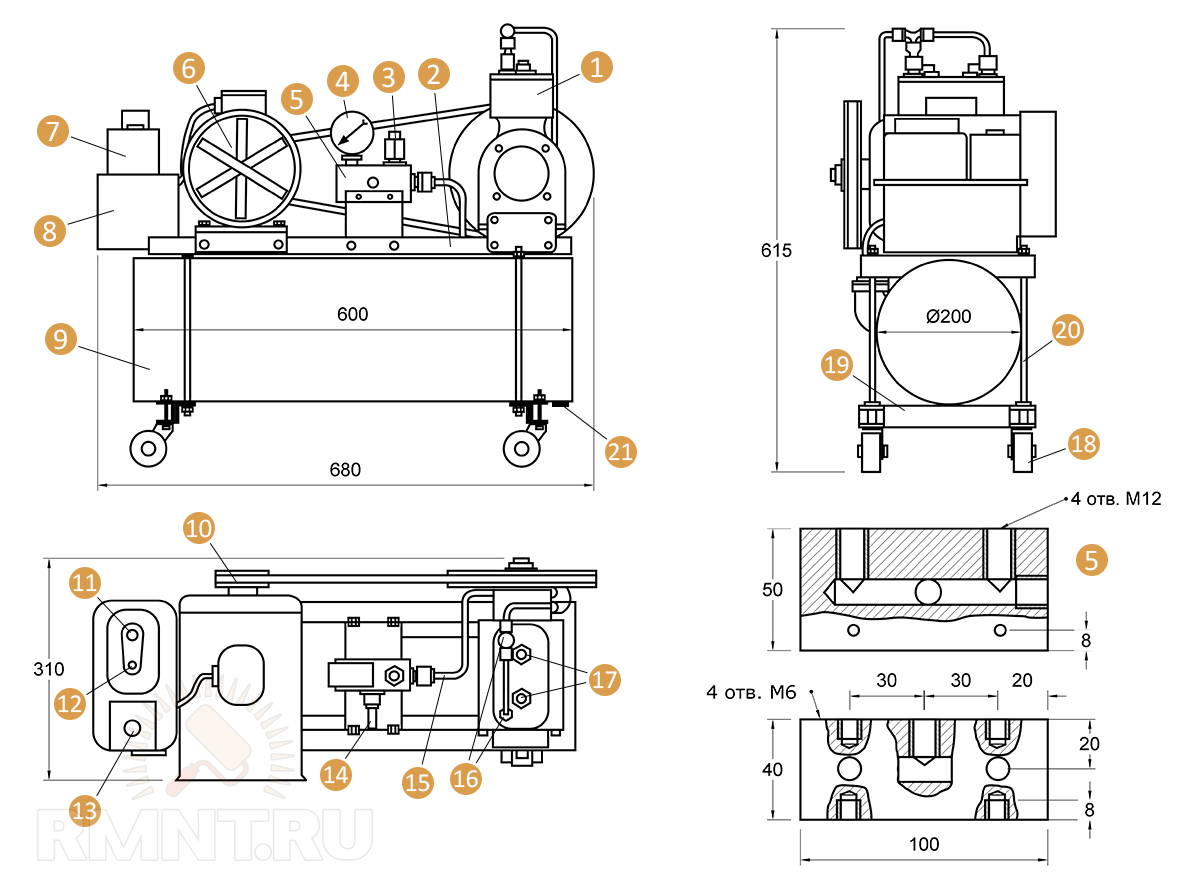

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

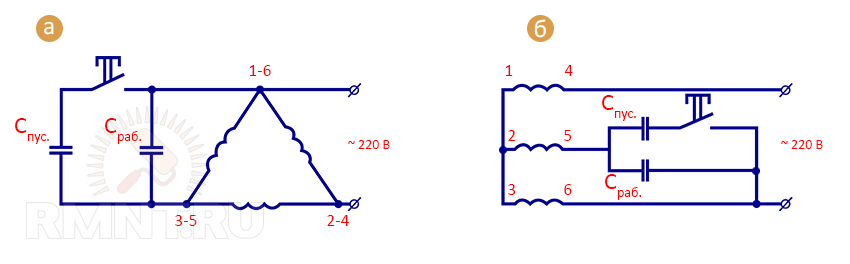

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

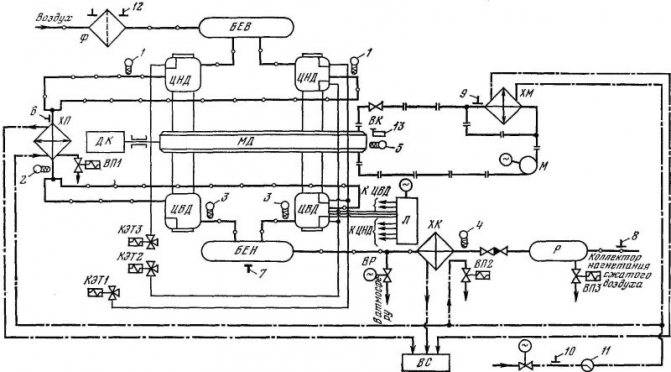

Разработка схемы компрессорной станции

Подготовка оборудования для самодельной компрессорной станции

При разработке схемы компрессорной станции и составления списка дополнительного оборудования к ней следует учитывать планируемую область применения. Чем больше ресивер и давление в нём, тем шире будут возможности самоделки. Стандартная схема включает в себя следующие детали и механизмы:

Электронный датчик давления. Он отключает двигатель при достижении заданных параметров давления в ресивере.
Манометр для измерения степени сжатия воздуха.
Предохранительный клапан.
Осушитель воздуха при выходе из ресивера.
Воздушный фильтр для установки на входную трубку компрессорного блока.
Фильтр очистки воздушной струи под давлением от масла.
Кнопка выключателя.
Провода, шланги высокого давления и фитинг с необходимой конфигурацией.
Баллон высокого давления для ресивера.
Шаровой кран, перекрывающий подачу воздуха потребителю на выходе из системы.

Плотник супротив столяра

«Гадюшник с колесиками сюда ку!»кф «Кин-дза-дза»

Второй этап сборки – столярные работы. Я взял готовые ДСП пластины «из запасов» и прикрутил к ним мебельные колесики на саморезах, предварительно засверлив тонким сверлом посадочные места для них( так они вкручиваются точно по месту и гораздо легче)

Обязательно покатайтесь на только что сделанном изделии по квартире (надо же проверить! =) ) – внимание и заинтересованная реакция домашних вам обеспечена (из разряда вредных советов и тут стоило бы оставить приписку «никогда не повторяйте этого самостоятельно»). Поскольку я делал двухуровневую подставку, то следующим шагом разметил и просверлил отверстия под шпильки. Приблизительно на середину каждой шпильки накрутил гайки, с запасом отмерил перфорированную ленту (так, чтобы получилось «ложе» для огнетушителя) и воздрузил последний на предназначающееся для него место.Внимание!!! Все откусанные места перфоленты обязательно оклейте изолентой или другим мягким материалом во избежание возможности травмирования, или обработайте, так, чтобы не оставалось острых кромок и заусенцев

Приблизительно на середину каждой шпильки накрутил гайки, с запасом отмерил перфорированную ленту (так, чтобы получилось «ложе» для огнетушителя) и воздрузил последний на предназначающееся для него место.Внимание!!! Все откусанные места перфоленты обязательно оклейте изолентой или другим мягким материалом во избежание возможности травмирования, или обработайте, так, чтобы не оставалось острых кромок и заусенцев. После позиционирования огнетушителя сверху наложил еще две перфорированные ленты и зафиксировал гайками

Если вы используете в качестве ресивера подготовленный гидроаккумулятор, то у большей части небольших (5, 6, 8 л.) моделей «горизонтального» типа, имеются замечательные кронштейны-лапки снизу и сверху. Нижние можно прикрутить к основанию, а на верхние поставить компрессор

После позиционирования огнетушителя сверху наложил еще две перфорированные ленты и зафиксировал гайками. Если вы используете в качестве ресивера подготовленный гидроаккумулятор, то у большей части небольших (5, 6, 8 л.) моделей «горизонтального» типа, имеются замечательные кронштейны-лапки снизу и сверху. Нижние можно прикрутить к основанию, а на верхние поставить компрессор.

В моем случае, который я использую как пример, конструкция состоит из двух уровней.«Второй этаж» конструкции перед установкой необходимо подготовить. Находим подходящие отверстия на лапках компрессора (их там много), и, выдерживая геометрию, размечаем и просверливаем их на «втором этаже». Ничего, если отверстия несколько больше, чем диаметр болтов ( я использовал М8), везде, где нужно я использовал широкие шайбы. Монтируем пластину «второго этажа», смотря на схему, о которой мы говорили в первой части. Ставим компрессор. Для того, чтобы снизить вибрацию, необходимо предусмотреть некоторые демпфирующие элементы. Я в качестве них приспособил обычные сантехнические силиконовые прокладки, соорудив из них подобие амортизатора. Закрепляем компрессор, не забываем ставить шайбы.

Примеряем к ресиверу модуль распределения воздуха. Если что-то упирается, или просто неудачно расположено, конструкцию можно поменять. После примерки – прикручиваем. При помощи гибкого шланга, фум-ленты и хомутов соединяем выходное отверстие компрессора и входное отверстие блока подготовки воздуха. Хомуты необходимо хорошо затянуть, обеспечивая плотное прилегание шланга – со стороны компрессора в противном случае может травить и брызгать масло, а со стороны модуля распределения воздуха – травить, соответственно, воздух.

Определяемся с параметрами

Помимо вместительности, ресивер для компрессора может характеризоваться по следующим параметрам:

Требованиям к месту размещения (в пределах загрязненного механическими частицами воздуха, например, недалеко от циркулярных пил, вдали от взрывоопасных, горючих материалов и источников тепла).
Условиям работы (относительная влажность воздуха не должна быть больше 75-80 процентов, температура в районе 15-40 градусов).
Максимальным показателям влажности воздуха .

Характеристики ресивера для компрессора подбираются следующим образом. Первым делом определяются максимальные и минимальные показатели давления, продолжительность работы и необходимый расход сжатого воздуха. Следующим шагом при помощи таблицы с онлайн-расчетами, которую можно запросто найти в интернете по запросу, находятся искомые данные. К примеру, в случае с максимальным/минимальным перепадом давления в 4/3 ат, продолжительностью максимальной нагрузки в 5 минут и расходом воздуха в 0,1 м 3 /мин оптимальным показателем объема бака ресивера будет считаться 500 литров.

Этот метод ориентирован на время, в течение которого ресивер будет полностью опустошен. Однако существует и более простая табличная методика, позволяющая соотнести потребляемую мощность компрессора с объемом ресивера. Среди них стоит выделить наиболее часто используемые соотношения:

До 550 литров для компрессоров мощностью до 20 кВт;
До 300 литров для 10 кВт моделей;
И до 100 литров для 5 кВт изделий.

При необходимости промежуточные значения можно вычислить интерполяцией. Существуют и экспериментальные зависимости. Согласно одной из них емкость резервуара ресивера не должна быть менее производительности компрессора в течении 8 секунд постоянной работы. В таком случае объем бака при показателе расхода воздуха в 400 л/мин можно вычислить так:

V = (400*8)/60=53,33 л

Округлив в большую сторону получим 54 литра.

Делаем своими руками

После того, как собраны все необходимые узлы и инструмент, можно сделать компрессор из холодильника.

В проверенной на герметичность камере необходимо проделать отверстие. Для этого нужно использовать шило. В полученное отверстие будет установлен камерный сосок. Его задача выведение сжатого воздуха из камеры.

Дополнительный штуцер устанавливается вклеиванием, для этого потребуется использование ремонтного комплекта. После этого штуцер необходимо установить на краскопульт. Для выполнения проверки выходя потока воздуха надо удалить ниппель. Да, кстати, родной ниппель должен быть оставлен на месте, он будет исполнять роль клапана, и удерживать излишние давление возникающие при работе компрессора. Для определения уровня давления можно попробовать нанести слой краски на подготовленную поверхность. Если он ложиться равномерно, значит, установка работает в штатном режиме. Для проверки уровня давления можно использовать манометр. Его уровень должен быть стабильным. Разработать конструкцию компрессора и собрать его не так и сложно, но фактом остается то, что использование такого устройства значительно облегчит работы по покраске автомобиля и пр.

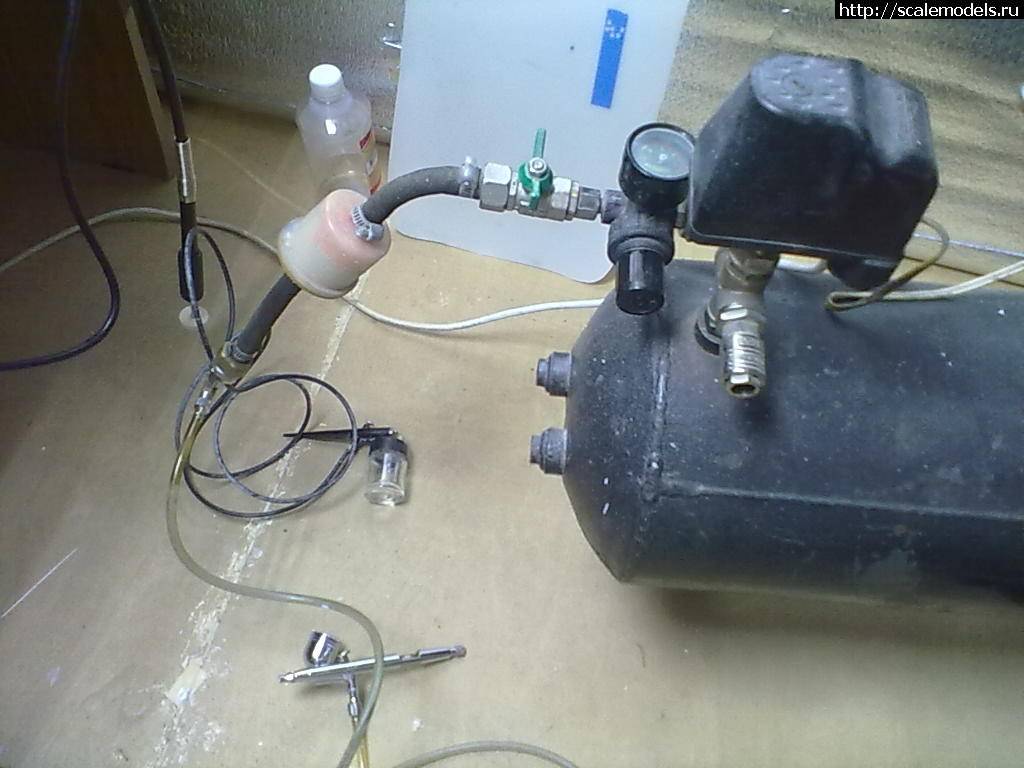

Компрессор для аэрографии из мотора холодильника

Компрессор из пожилого холодильника обычно получается тихий, хотя и не особо мощный в сравнении с промышленными образцами. Но для аэрографии, подкачки шин, обдува, покраски автозапчастей, отлично подходит. Такой компрессор необходим в любой домашней или гаражной мастерской. Дает 6-7 атмосфер, а больше обычно и не требуется. Самодельный компрессор имеет ряд преимуществ. Во-первых, ввиду тихой работы, во-вторых, по себестоимости. Созданный своими руками компрессор из холодильника обойдется в среднем примерно в тысячу рублей.

Если правильно все сделать и позаботиться об амортизации, то шума и вовсе почти не будет. Для тех, кто любит мастерить что-то своими руками, а происходит это обычно по ночам, данный момент крайне важен. Компрессор нужен для покраски деталей для моделирования и других хобби, которыми обычно занимаются после основной работы. Потому ограничения по уровню шума очень важны.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Купить компрессор

Купить компрессор

Конструкция компрессора из холодильника предельно проста. К компрессору от холодильника прикрепляется емкость для выравнивания давления, поскольку прямой обдув не стабилен. Данная емкость выполняет роль ресивера, смесителя воздушного потока.

Что потребуется для изготовления компрессора своими руками и где все это можно купить?

Компрессор от холодильника. Можно свинтить со своего старого, можно купить в ремонтной мастерской, которая занимается холодильниками. Чтобы не путаться, поясним, что мотор холодильника это и есть компрессор. Герметичная емкость, хорошо удерживающая давление. Ресивер

Многие используют баллоны от огнетушителей, но имеются и пластиковые емкости, вполне устойчивые к нагрузкам

Важно, чтобы емкость была достаточной величины для перемешивания воздуха и выравнивания давления от компрессора холодильника. Можно сделать ресивер из подходящей пластиковой емкости от садовых опрыскивателей

Если емкость пластиковая, потребуется эпоксидная смола для креплений

Если емкость пластиковая, потребуется эпоксидная смола для креплений.

Пускозащитное реле. Можно взять от того же холодильника или купить. Но обычно мотор и реле вместе, именно от реле идет шнур питания с вилкой.

Бензиновый фильтр, дизельный фильтр. Манометр. Продается в магазине сантехники. Не обязательная, но желательная деталь. Устанавливается на металлический ресивер. Лента ФУМ для соединений. Три отрезка топливного шланга. 2 по 10 сантиметров и 1 около 70. Шланг, который будет выводить воздух. Можно прикрепить штатный шланг от аэрографа или более толстый шланг, если оборудование будет применяться для покраски автомобилей.

Хомуты, крепления, изолента.

Желателен некоторый опыт работы своими руками.

Процесс изготовления

Больше всего возни будет с ресивером. Если вы используете в качестве ресивера старый огнетушитель, будьте готовы к тому, что работы по металлу будет довольно много. Кроме того, необходимо будет обеспечивать герметичность. Если у нас нет значительного опыта работы по металлу своими руками, лучше взять пластиковый ресивер.

В случае использования тяжелых деталей, следует морально подготовиться к тому, что компрессор получится стационарным. Лучше сразу подготовить для него надежное основание и крепеж.

Подготовка компрессора

Определите, где у компрессора трубка для входящего воздушного потока, а где исходящая. Для этого можно ненадолго включить компрессор в розетку и определить, из какой трубочки дует воздух. Обязательно пометьте трубочки у основания, чтобы не перепутать. Это можно сделать цветной изолентой или кусочком медицинского пластыря.

Аккуратно подрежьте трубочки примерно до 10см. Это нужно для удобства подключения шлангов.

Для компрессора важно вертикальное положение. На корпусе реле имеется стрелочка, указывающая вверх

Будет удобно, если мы закрепим компрессор в правильном положении

Будет удобно, если мы закрепим компрессор в правильном положении.

Ресивер

Рассмотрим упрощенный вариант с пластиковой канистрой. Прорежем в крышке два отверстия под трубки. Входную трубку нужно сделать длинной, почти до дна. Исходящую можно сделать короткой, около 10см.

Снаружи остаются небольшие отрезки около 2-3 см.Конструкцию следует закрепить эпоксидной смолой, чтобы обеспечить герметичность.В случае со старым огнетушителем те же действия придется проделывать паяя и приваривая штуцеры.

Зато на металлический корпус можно установить манометр.

Особенности эксплуатации и меры безопасности

При эксплуатации этого устройства необходимо помнить, что двигатель будет эксплуатироваться практически в предельных режимах, это может привести к его перегреву и выходу из строя. Поэтому, желательно использовать его, обеспечивая ему небольшой технологический перерыв, который позволит остыть двигателю.

При работе с компрессором должны быть соблюдены определённые меры безопасности, а именно:

Недопустима эксплуатация механизма при наличии повреждений на поверхности соединительных рукавов и электрической проводки.
Категорически запрещена эксплуатация изделия при наличии повреждений на поверхности ресивера, или приборов на нем смонтированных.
При обнаружении протечек масла необходимо сразу принять меры к их устранению.
Обеспечить выключение прибора при появлении посторонних запахов и шумов, которые сигнализируют о появлении неких неполадок в работе.

К работе с компрессорным устройством желательно не допускать несовершеннолетних детей.

Критерии выбора компрессорного оборудования

Чем должен руководствоваться потребитель, выбирая воздушный компрессор. Самое главное он должен понимать, для каких целей будет использовано приобретаемое оборудование. Сразу надо оговориться, что существуют отдельные отрасли, и технологические операции могут быть использованы только компрессоры, работающие без масла.

Ключевыми параметрами компрессорного оборудования являются:

Расход воздуха (производительность).
Рабочее давление.
Требования к чистоте воздуха.

Как правило, эти параметры должны быть определены инженерами — технологами, которые разрабатывают технологические процессы с участием компрессорного оборудования.

Например, расход воздуха, может быть рассчитан по следующей схеме:

Расчёт количества воздуха при непрерывной эксплуатации.
Внесение коррективов в полученное значение с учетом времени работы оборудования в смену или сутки.

При подборе оборудования необходимо учитывать рост числа потребителей сжатого воздуха.

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Особенности нагнетателя и турбонаддува

Перед тем как пройдет установка компрессора на атмосферный двигатель Вашего автомобиля, следует знать, что к его существенным недостаткам можно отнести чересчур большую массу и невозможность обеспечивать необходимую мощность в условиях внедорожья. Большим преимуществом турбированного двигателя, является использование им отработанных газов, которые в свою очередь через турбину принудительно создают воздушное давление посредством цилиндров и в них происходит образование смеси топлива с воздухом. При этом увеличение прирост мощности может достигать 10–12%, в сравнении с атмосферным аналогом.Чтобы увеличить мощность двигателя, устанавливают механический нагнетатель, который представляет собой обычный компрессор. Привод нагнетателя подключается к коленвалу, что позволяет закачивать определенный объем воздуха в цилиндры. Этот процесс осуществляется пропорционально количеству оборотов двигателя. В отличие от турбокомпрессора, нагнетатель не увеличивает температуру за счет температуры выхлопных газов коллектора, что выгодно выделяет его на фоне своего основного конкурента. Однако недостаток – снижение КПД мотора, поскольку его привод забирает определенный процент мощности.

Наддув двигателя механический: что нужно знать

Начнем с того, что установка любого типа нагнетателя (механический или турбонаддув) возможна как на инжекторном, так и на карбюраторном двигателе. В обоих случаях предполагается ряд доработок силового агрегата, однако установить турбину на двигатель несколько сложнее и дороже по сравнению с компрессором.

Становится понятно, что механический нагнетатель является более доступным способом повышения мощности двигателя, такое решение проще установить на мотор, причем работы можно выполнить даже самостоятельно. При этом общий принцип действия нагнетателя достаточно прост.

Устройство фактически можно сравнить с навесным оборудованием (генератор, насос ГУР или компрессор кондиционера), то есть агрегат приводится от двигателя. В результате работы механического компрессора воздух сжимается и поступает в цилиндры под давлением.

Это позволяет лучше продувать (вентилировать) цилиндры от остатков отработавших газов, в значительной степени улучшается наполнение цилиндра, количество воздуха в камере сгорания повышается, что делает возможным сжечь больше топлива и увеличить мощность двигателя.

Работа компрессора дает такой же результат, как и турбонаддув. Главным отличием является только то, что турбонагнетатель использует для вращения турбинного колеса энергию выхлопных газов, в то время как механический компрессор связан с коленвалом двигателя посредством ременной передачи. Естественно, такой тип привода несколько отнимает мощность у ДВС, однако плюсом является простота конструкции.

Также компрессор имеет прямую зависимость от оборотов мотора. Чем сильнее раскручен двигатель, тем больше воздуха подается в камеры сгорания и, соответственно, увеличивается мощность. При этом нет ярко выраженного эффекта турбоямы (турболаг), который встречается на моторах с турбонаддувом. Турбояма проявляется в виде провала на низких оборотах, когда энергии выхлопа еще недостаточно для раскручивания турбины и создания необходимого давления для эффективной подачи воздуха в цилиндры.

Если говорить об установке механического компрессора на атмосферный карбюраторный или инжекторный двигатель, нужно понимать, что двигатель все равно нужно подготовить (учитывается изменение степени сжатия, осуществляются доработки «по железу», меняется прошивка ЭБУ на инжекторных моторах и т.д.).

Другими словами, все работы выполняются комплексно, что в дальнейшем позволяет форсированному силовому агрегату успешно и стабильно работать без значительного сокращения его моторесурса. Теперь давайте рассмотрим некоторые особенности такой установки.

Мовильница из огнетушителя для антикора

АНТИКОР НАНОСИМ САМИ

ДЛЯ ВАС И ВАШЕЙ МАШИНЫ

АНТИКОР НАНОСИМ САМИ

Вы когда-нибудь слышали о гаражном антикоррозионном оборудовании? Говорят, очень полезная штука. Во всяком случае, небольшие и относительно дешевые комплекты для нанесения мастик и консервантов широко распространены за рубежом. Специалисты утверждают, что с их помощью можно обработать автомобиль практически на профессиональном уровне, то есть не хуже, чем на станции технического обслуживания. Раз так, не будем откладывать дело в долгий ящик и, вооружившись всем необходимым, самостоятельно освежим покрытие на редакционном VAZ 2106.

Оснастку и материалы для гаражных антикоррозионных работ предлагает множество западных фирм. Но большинство из них занимается в основном «расфасовкой» продукции крупных производителей. После недолгих размышлений мы остановили свой выбор на «Тектиле» — торговой марке, проверенной и хорошо известной нашим автомобилистам. К тому же часть редакционных машин покрыта именно этим материалом, а значит, не возникнет проблем с совместимостью составов.

Итак, перед нами — полный набор оборудования для антикоррозионной обработки. Посмотрим, что в него входит. Пистолет для распыления материалов снабжен четырьмя насадками: одной для нанесения мастики на днище и тремя для распыления консервантов на швы и открытые поверхности, в двери, пороги и силовые элементы кузова. К пистолету прилагаются литровые баллончики с антикоррозионными составами: четыре с мастикой «Тектил-Бодисейф» и две с «Тектилом-МЛ» для скрытых полостей. Материала должно хватить на обработку одного автомобиля размером с «Жигули» или «Москвич». Кроме того, в комплект входит еще один пистолет попроще с баллончиком «Тектил-190». Это антигравийный состав черного или серого цвета, стойкий к ударам камней. Его наносят на пороги, юбки и нижние части пластиковых бамперов.

Что еще понадобится? Воздушный компрессор, способный выдать 5–6 атмосфер, подъемник или эстакада и отмытый автомобиль.

Начинаем действо. Снимаем пробку с баллончика и навинчиваем его прямо на пистолет. Защелкиваем байонетное крепление насадки и распыляем консервант в подкапотном пространстве и багажнике. Затем обрабатываем швы, дверные проемы, сточные желоба. Меняем баллончик и насадку. Снимаем фонарики в торцах дверей, сверлим отверстия и заливаем «Тектил-МЛ» в короба дверей. Поднимаем машину подъемником, снова меняем насадку. Ставим гибкий шланг с наконечником, дающим распыл в разные стороны. Через отверстия в задних колесных нишах загоняем состав в пороги. Заканчиваем обработку скрытых полостей распылением материала в лонжероны и силовые элементы нижней части кузова. Навинчиваем на пистолет насадку для нанесения мастики, по мере опустошения меняем баллончики с «Тектилом-Бодисейф» и покрываем днище слоем черного состава.

Вся процедура, (исключая мойку автомобиля) заняла не более двух часов. Работать легко и удобно, во всяком случае о традиционных манипуляциях с кистью и вспоминать не хочется. Перерасход материала — полбаллончика консерванта, а вот мастики вполне хватило. Качество действительно на высоте — точь-в-точь как на специализированных станциях.

Компрессор своими руками: подробности конструкций, обвязка, электропривод
