Делаем навес (козырек) над крыльцом частного дома

Каркас двускатного козырька

Есть как минимум два способа собрать козырек с двумя скатами: из двух или более (зависит от длины навеса) треугольных стропил или из двух прямоугольных рамок с обрешеткой, закрепленных при помощи ригелей. Второй вариант изображен на рисунке ниже, а первый будет чуть дальше.

Навес домиком — один из популярных вариантов

Способ первый

Из бруса или толстой доски собираются два четырехугольника, которые объединяются коньковой доской. Угол наклона скатов задается запилами на коньке, фиксируется ригелями — распорным брусом. Так как кровельный материал настилается от конька вниз, планки обрешетки набиваются в противоположном направлении. Под мягкую черепицу требуется сплошной настил. Это может быть влагостойкая фанера или ОСБ.

Как сделать козырек над дверью в виде домика

Также на земле собираются кронштейны — упоры, которые будут передавать нагрузку от козырька на большую площадь стены. Собрать конструкцию лучше на земле (без крепления кровельного материала). Для того чтобы поднять и закрепить навес потребуются помощники или услуги манипулятора.

Способ второй

Второй вариант — сборка отдельных стропильных конструкций. Может быть этот вариант покажется вам проще — по такому принципу собираются все двускатные кровли.

Пример двускатного крыльца со стропильной системой

Тут тоже собирается рама из бруса и нужны кронштейны. Но рама лежит в горизонтальной плоскости, опираясь на кронштейны. Собираются два — три треугольника из стропил, которые опираются на коньковую балку, а она упирается в стойку, которая вторым концом закреплена на раме. Получается мини-модель обычной стропильной системы.

Чтобы улучшить внешний вид, возле стойки ставят укосы. На фото сверху они изогнутые, но это далеко не обязательно. Можно сделать просто из бруса, запилив его под нужным углом. Собирать систему тоже лучше на земле — ровно соединить на высоте не получится.

Из металла

Если каркас козырька будет из металлической трубы, все намного проще. Труба имеет большую несущую способность, поэтому опорных и вспомогательных элементов намного меньше.

Варят два одинаковых треугольника — по размерам будущего навеса. Соединяют их перемычками, длина которых определяется «глубиной» козырька. Чтобы облицовка не прогибалась, наваривают дополнительные перекладины.

Двускатный козырек над крыльцом из металлической трубы

Готовая конструкция навеса дополняется кронштейнами — упорами. На рисунке выше козырек над крыльцом имеет только упор без укосов. Для регионов с малоснежной зимой этого достаточно, а чтобы удержать солидную массу снега, понадобится укос или стойка. А может быть, и то, и другое (как на схеме ниже).

Красивый двускатный навес над входом, из стальной трубы с фигурными упорами и столбами (схема с размерами)

Декоративные элементы — необязательная часть. Тут может быть обычный треугольник.

Нормативные требования к козырькам и навесам над входом

Как и любой строительный элемент, навес также предполагает исполнение ряда строительных норм. Среди основных критериев, предъявляемых к нему, можно выделить: надёжность конструкции, функциональность, эстетику.

Далеко не всегда навесы могут быть выполнены из металлических и пластиковых элементов. Очень часто навесы создают из прочного стекла, а также используют живые растения, такие, как плющ или виноград.

Не забывайте, что навес или козырёк выполняет ещё одну важнейшую функцию: формирует эффективное водоотведение влаги

Это очень важно для сохранения целостности всего фасада здания, именно поэтому современные навесы над крыльцом включают особые инженерные коммуникации: вода, стекая по козырьку, заливается в накопительную ёмкость и через оборудованную систему оттока жидкости выводится за пределы жилого строения

Чтобы навес над дверью верой и правдой служил долгие годы и ему не понадобился ремонт спустя пару лет, он должен отвечать базовым технологическим требованиям:

козырёк должен выдерживать большую нагрузку и давление – при расчетах следует принимать во внимание вес снежной массы, которая попадает на козырёк с кровли, а также габариты зелёных насаждений, которые нередко обвивают конструкцию; оптимально, если сооружение эффективно защищает не только само крыльцо, но и парадную дверь в здании; обязательным условием эффективности конструкции является оборудование системы слива воды. Как правило, она выполняется в виде накопительного резервуара, ливнесборной канализации либо водосточного желоба; дизайн козырька должен гармонировать с общим архитектурным обликом здания, учитывать особенности его стиля и цветового решения.

Более точные требования к навесам установлены действующими ГОСТами и СНиПами, а именно:

Более точные требования к навесам установлены действующими ГОСТами и СНиПами, а именно:

• козырьки и навесы в обязательном порядке должны устанавливаться над каждым входом, главным или запасным, а также на дверях бани и хозпостроек;
• навесы должны изготавливаться только из материалов, устойчивых к горению;
• в качестве отделочных материалов рекомендуется использовать те, что одобрены санитарными органами;
• козырьки должны выдерживать нагрузку как минимум 200 кг/м².

Крыша

Отдельно стоящие навесы могут иметь любой тип крыши: плоскую, односкатную или двускатную, купольную, шатровую. Здесь нет ограничений, но наиболее популярны односкатные, двускатные и арочные навесы. Первые два вида наиболее простые, и их легко сделать своими руками.

Виды ферм для навесовГотовые фермы из профиля

Для пристроенных навесов чаще обычно выбирают односкатную крышу, и здесь есть свой нюанс — она принимает повышенную норму осадков (добавляются осадки со ската крыши основного здания). В таком случае для навеса лучше обустроить организованный водосток, даже если его нет у остальной части дома.

Стропильная система

Для жесткости любой каркасной конструкции важна верхняя обвязка.

Если для крыши используют обычные кровельные материалы, то несущую конструкцию проще всего сделать из деревянного бруса и доски. Даже когда в качестве опор используют трубу. Для навеса с кровлей из поликарбоната несущую конструкцию делают из стальной или алюминиевой прямоугольной трубы.

Профильная обвязка для поликарбоната

Алюминиевый профиль дороже, но его легче резать, сверлить и монтировать.

Крыша с деревянными стропилами

Для верхней обвязки столбов используют брус сечением 100х100 мм или доску 100х50 мм, установленную на торец. Для односкатного навеса уклон формируют еще на этапе установки столбов.

Двускатную крышу навеса делают в виде фермы с коньковым прогоном и висячей или наклонной стропильной системой.

Если навес пристраивают к дому, то второй опорный элемент для стропил крепят к стене выше столбов таким образом, чтобы обеспечивался расчетный уклон ската.

Стропила крепят с шагом 60-90 см, а вылет стропил или длина кобылки должны обеспечивать расчетный свес крыши относительно линии обвязки. Если крышу навеса делают из профлиста или металлочерепицы, то поверх стропил укладывают гидроизоляционную пленку, сверху крепят дистанционные планки, на которые монтируют обрешетку кровли.

Правильное крепление профнастила

Монтаж кровельного покрытия проходит по правилам конкретного вида, с использованием специального крепежа и аксессуаров, предусмотренных изготовителем.

Крыша навеса из поликарбоната

Обвязку изготавливают из профильной трубы такого же сечения, что и у столбов. Прогоны для фермы и обрешетки делают из трубы сечением 40х40х2 или 40х20х2 (зависит от размеров навеса). Стальные профили крепят с помощью сварки или механического крепежа, алюминиевые профили — винтами с гайками.

Для крыши навеса выбирают сотовый поликарбонат толщиной 6-16 мм. Если крыша арочная, то легче гнуть лист 6-8 мм, но шаг прогонов должен небольшим — 60-90 см. Для скатной крыши берут лист потолще, а шаг прогонов увеличивают до 100-120 см.

Для монтажа листов используют стандартную комплектацию: саморезы с термошайбами и соединительные Н-образные профили.

Торцы листов защищают герметиком и специальной лентой.

Какой вариант навеса вы себе присмотрели?
Из профилей и поликарбоната 54.59%

Из дерева 44.5%

Никакой 0.92%
Проголосовало: 218

dizlandshafta

Полезно16Бесполезно1

Кровельное покрытие для козырька

Конечно, предпочтительней использовать то же покрытие, которому вы отдали предпочтение при укладке кровли. Если это битумная черепица, лучше использовать ее, если профнастил – тогда для козырька нужно использовать его. С точки зрения доступности, из всех современных и качественных строительных материалов наиболее доступным, скорее всего, окажется именно металлочерепица и профнастил.

Битумная черепица потребует сплошную обрешетку, ее можно выполнить с помощью листа фанеры нашитого на обрешетку. Это необходимо, ведь этот материал очень пластичен, и при укладке его на обычную обрешетку он будет просто прогибаться.

Возможно, что ваша крыша выполнена фланцевым методом, из листов меди. В таком случае, любой другой металлический материал будет выглядеть просто убого. Представьте медную фланцевую крышу и козырек над крыльцом частного дома, который пристроен к ней из не крашенного, оцинкованного профнастила, это смотрится не слишком гармонично.

У меди много полезных свойств, со временем она окисляется и покрывается так называемой «Патиной» которая позволяет кровле надежнее противостоять коррозии. Так что, если крыша накрыта листами меди, то лучше всего отдать предпочтение именно этому материалу для покрытия козырька.

Но для качественного выполнения фланцев, которые будут обеспечивать герметичность кровельному покрытию, необходим специальный инструмент и навыки. В случае хорошо выполненной работы, такая кровля будет представлять собой единый лист меди.

А можно изготовить два Г-образных элемента, которые будут установлены у дома, и на них будет сверху крепиться обрешетка, но тут нужно учитывать материал, которым вы будете накрывать козырек входной двери.

Необходимость козырька над крыльцом

Козырек из поликарбоната и стальных труб над крыльцом

Строение состоит из каркаса, облицовки, кровельного покрытия. Иногда дополнительно устанавливаются опорные стойки, поддерживающие край навеса, укрепляющие конструкцию. Это пригодится, когда нет уверенности в прочности сооружения.

Козырек нужен не только для защиты от солнца или осадков. В снежных регионах падение снега или сосулек с крыши может травмировать людей. Для легкого схода угол уклона делают крутым, а для защиты от падений массивных предметов нужен прочный навес. Не стоит экономить. Запас прочности вселяет уверенность в безопасности.

Как крепить если стена многослойная

В последнее время все больше зданий имеют многослойные наружные стены — вентилируемые фасады, утепление… Несущая часть стены оказывается закрытой парой-тройкой слоев материалов, несущей способности которых хватает разве что на удержание собственной массы. Ничего прикрепить к ним не удастся. Вся нагрузка должна приходится на несущую стену.

Как крепить козырек над входной дверью к трех или двухслойной стене

Даже если наружный слой — отделочный кирпич, к нему крепить ничего не стоит. Кладка обычно ведется в полкирпича. Так что она только внешне выглядит прочной.  Массу даже самого небольшого и легкого навеса не выдержит, при этом не помогают и опорные колонны.

Поэтому с любой многослойной стеной во всех отделочных/утеплительных слоях проделывают отверстия, элементы конструкции крепят к несущей стене.

Возведение крыши

Крыши бывают цельными и разборными. Их преимущественное отличие заключается в способе крепления элементов между собой: в первом случае составные части свариваются, а во втором – стягиваются болтами. Кроме этого, конструкции бывают односкатными и двускатными.

Крепление ферм резьбовым соединением

На примере неразборной двускатной крыши рассмотрим технологию ее монтажа. К опорным столбам потребуется приварить куски металлического профиля, таким образом, чтобы получился правильный прямоугольный каркас. Затем, приступаем к сварке стропил. На земле к балке с одной и с другой стороны привариваем куски металлического профиля с шагом в 1 м под углом не более 30º

Важно учитывать, что получившаяся конструкция должна несколько выступать за пределы сваренного верхнего каркаса. Далее размещаем сваренные элементы на опорном прямоугольнике, в местах стыков провариваем

Фермы для кровли

Обшивка кровли

Закончив с установкой каркаса, приступаем к обшивке профнастилом. Крепление листов осуществляется непосредственно к подготовленному каркасу на стропила внахлест друг на друга посредством заклепок, саморезов или болтов.

При самостоятельном изготовлении навеса для машины важно следовать инструкции и соблюдать размеры составных элементов, отраженные в подготовленных чертежах на основании точных расчетов. Все эти условия в совокупности с правильным подходом и надлежащим усердием позволят вам соорудить качественный металлический навес

https://youtube.com/watch?v=s3JfpBOw1Dc

Как соединить козырек над крыльцом и стену дома

Один из самых сложных моментов — состыковать покрытие козырька над крыльцом так, чтобы по стене не стекала вода. Обычно используют стандартные методы стыковки кровли — при помощи отбойной планки. Этот метод подходит для любого кровельного материала, а также для листового металла и древесины. Надо будет только правильно подобрать цвет. Тут есть два подхода: в тон со стеной или в тон с кровельным покрытием козырька. Варианты равноценные, так что решать/выбирать вам.

Как сделать примыкание козырька к стене

Под отбойную планку в стене делают штробу (глубиной 5-7 мм). В углубление вставляют край планки, крепят его, шов заделывают влагостойким герметиком для наружного применения. Другой край планки лежит на кровельном материале. Когда вода сбегает по стене, она перетекает на планку, с нее, минуя место стыка, на кровельный материал и дальше в систему ливнестока или прямо на землю — у кого как сделано.

Если используете металлочерепицу, у продавцов есть специальный пристенный профиль

Его же можно использовать и с другими материалами — важно подобрать цвет. В штатный узел входят резиновые уплотнители, которые подкладывают в паре сантиметров от наружного края. В этом случае при сильном ветре, вода и мусор не попадают под планку

В этом случае при сильном ветре, вода и мусор не попадают под планку.

Штатное решение для металлочерепицы. Подойдет и для шифера, профнастила

Если козырек над входной дверью и крыльцом делают из поликарбоната, стекла или листового пластика, описанный выше способ неприемлем — выглядит слишком грубо. В этом случае есть два варианта:

• Между поликарбонатом и стеной проложить уплотнительную ленту из резины или полиуретана. Материал через эту прокладку прижимают к стене, потом фиксируют при помощи саморезов к каркасу. Уплотнители надо искать в точках продажи поликарбоната. Как заделать стык поликарбонатного навеса и стены
• Расположить лист как можно плотнее к стене, а стык пройти прозрачным герметиком (не белым, потому что он быстро станет непонятного цвета).

Других хороших вариантов нет. Можно только скомбинировать оба предложенных для надежности.

Виды козырьков для крылечек

По способу монтажа

В зависимости от конструкции изделия и способа его монтажа, навесы делятся на опорные и подвесные. Подвесные козырьки имеют небольшие размеры и фиксируются на наружной стене здания. Опорные конструкции более массивные, поэтому устанавливаются на металлические трубы или деревянные балки.

Варианты крепления навесов

По форме

Козырьки над крыльцом могут быть разнообразной формы:

• одно- и двускатные;
• в форме арки;
• шатровые.

Также конструкция может быть открытой (без боковых стенок) и закрытой (огражденной глухими стенками, закрывающими площадку перед входной дверью от непогоды). Различные варианты конфигурации козырьков продемонстрирует фотогалерея.

По использованным материалам

Каркас навесной конструкции крыльца чаще всего изготовляется из металла и дерева. Дерево – более дешевый материал, проще в обработке, но прослужит недолго. Металлические изделия имеют длительный эксплуатационный срок, но чтобы сделать такой навес над крыльцом своими руками потребуются определенные навыки  и специальные инструменты.

Так для изготовления козырьков часто используется металлопрокат. Детали основы либо собираются при помощи сварки, либо крепятся на болты. Чтобы металлический каркас прослужил дольше, перед установкой его следует хорошо зашкурить, загрунтовать, а затем уже красить.

Внимание: металлическое основание для козырька довольно тяжелое, это следует учитывать при составлении проекта навеса.

Более легкими являются алюминиевые трубки и уголки. Материал хорошо гнется, легко поддается порезке, не требует дополнительной обработки.

Навес над крыльцом из металла (алюминиевая основа)

Роскошно смотрятся козырьки на кованом каркасе. Они поражают разнообразием форм и конфигураций – резные листья, вьющиеся стебли, диковинные цветы… Навес над крыльцом кованный — настоящее произведение искусства. Это одновременно красивый и надежный материал, который придаст стиля и оригинальности любому козырьку.

Учтите: кованые изделия – сложная ручная работа, поэтому стоят они недешево.

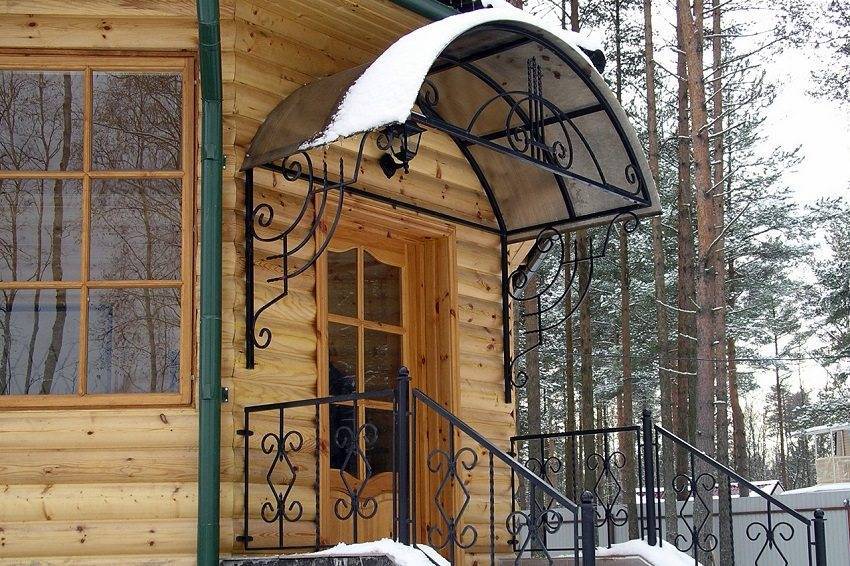

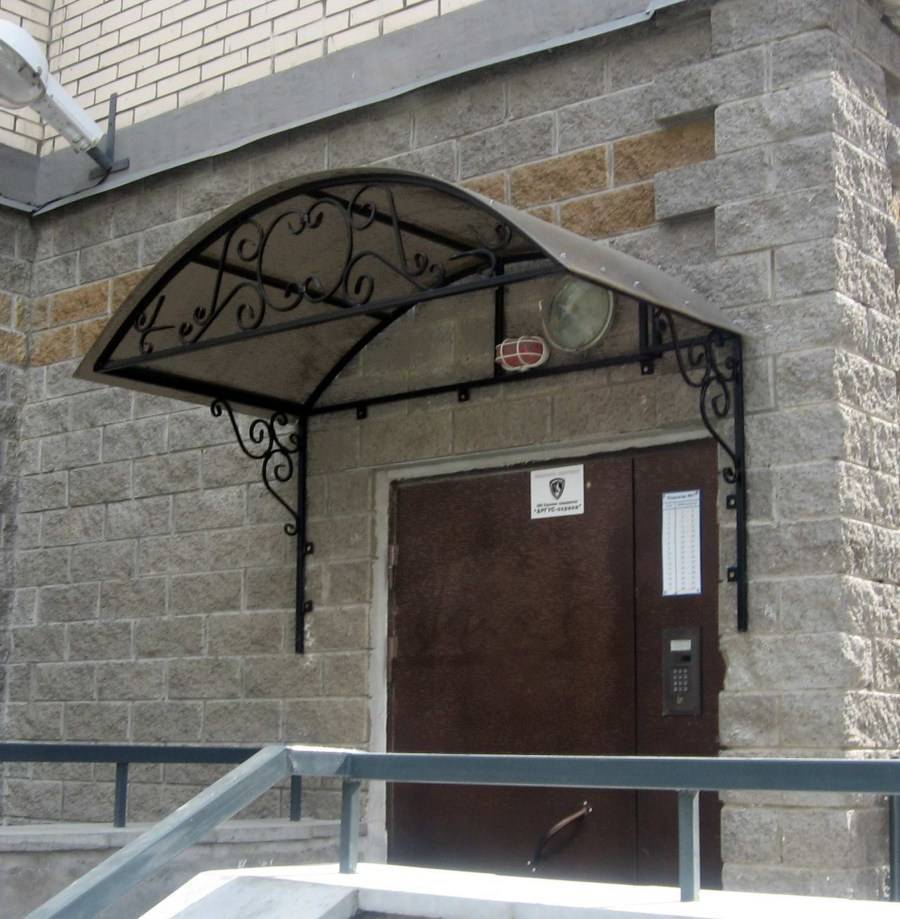

Различные кованые козырьки над крыльцом, фото

Особняк из бревен или обшитый досками гармонично дополнит козырек над крыльцом из дерева. Это экологичный материал, который подчеркнет индивидуальность постройки.

На заметку:

не стоит бояться того, что каркас из дерева прослужит недолго – существуют специальные защитные средства, пропитки, которые защищают древесину от гниения.

Деревянный козырек над крыльцом, фото

Сборка навеса

Все последующие операции производятся в соответствии с эскизом конструкции по типовой схеме. Согласно ей в первую очередь устанавливаются стойки, после чего на фасаде монтируется крепежный уголок, образующий вместе с опорами базу для укладки стропил.

Для установки стоек в размеченных точках подготавливаются приямки глубиной порядка 40–50 см, в которые устанавливаются опоры произвольной длины. Затем лунки бетонируются, а сразу же после схватывания бетонного раствора стойки обрезаются в заранее размеченных точках. После этого на них укладываются лицевая перемычка и боковые стропила, ответным концом опирающиеся на стенную продольную балку. Далее необходимо сцепить все эти элементы скобами, что позволит получить надежную несущую конструкцию.

Монтаж перекрытия начинается с укладки промежуточных стропил (брусков 75 х 75), расстояние между которыми не должно быть менее 80 см.

Стропила фиксируются на опорной балке и перемычке посредством скоб или в заранее подготовленных выборках (пазах). Доски обрешетки укладываются поперек стропил с шагом, определяемым размерами заготовок кровельного покрытия.

При его укладке важно учесть следующие моменты. Во-первых, непосредственно перед настилкой кровельного материала каркас обрешетки обрабатывается защитным (антисептическим) составом, предупреждающим гниение древесины

Во-вторых, прямо по обрешетке должен укладываться слой гидроизоляционного материала. В-третьих, любые заготовки настила укладываются, начиная от края навеса с постепенным перемещением в сторону стены здания

Во-первых, непосредственно перед настилкой кровельного материала каркас обрешетки обрабатывается защитным (антисептическим) составом, предупреждающим гниение древесины. Во-вторых, прямо по обрешетке должен укладываться слой гидроизоляционного материала. В-третьих, любые заготовки настила укладываются, начиная от края навеса с постепенным перемещением в сторону стены здания.

И наконец, с целью его крепления рекомендуется применять подходящие для данного материала метизы (для шифера, например, специальные гвозди). Отметим также, что готовый навес может быть дополнен рядом декоративных деталей, придающих ему более привлекательный вид.

Функции козырька

Эстетическая

Внешний вид главного входа в дом зачастую создает первое впечатление о сооружении.

Но кроме эстетической, козырек над крыльцом выполняет еще и защитную функцию, а именно от влияния факторов внешней среды. Рассмотрим подробнее особенности выбора и установки деревянных навесов на крыльцом.

Защитная

Козырек способен обеспечить защиту входной двери от влияния солнечных лучей, дождя, снега и града. Кроме того, под ним можно спрятаться и человеку.

Требования к конструкции

Для продолжительной службы навеса над крыльцом необходимо учесть ряд требований к конструкции.

1. Конструкция навесы необходимо планировать таким образом, чтобы она могла удерживать свой вес, а также массу снега в зимний период.
2. Устанавливать навес нужно так, чтобы он мог закрывать не только дверь, но и все крыльцо.
3. В козырьке необходимо сконструировать водоотвод (сточный желобок, ливневая канализация).

Чертеж деревянного навеса

Чертеж своими руками нужно делать таким образом, чтобы он мог гармонично вписываться в общую конструкцию дома, выбрать понравившийся тип навеса над крыльцом – односкатный, двускатный, определиться с местом установки – главный вход либо задний.

Деревянный навес над крыльцом больше всего подходит для домов, построенных из бруса, сооружений в стиле русской деревни. Из дерева сооружают каркас конструкции, а вот крышу делают из рубероида, шифера или черепицы. Пластик и поликарбонат не подходят, поскольку они не впишутся в общий вид дома.

Древесина уникальный материал, который позволяет создавать замысловатые формы, делать козырьки с резьбой неимоверной красоты.

Достоинства деревянных навесов над крыльцом

• Экологичность;
• Надежность материала;
• Легкость установки и эксплуатации;
• Многофункциональность;
• Эстетика внешнего вид.

Недостатки

• Дороговизна;
• Необходимость проведения периодической защити от влияния внешней среды, а также жуков короедов, антисептическими составами, красками и лаками.
• Заключительный слой должен быть влагостойким, и в то же время паропроницаемым.

Дизайн деревянного навеса над крыльцом

Определяясь с дизайном козырька, берите во внимание, из какого материала выполнена крыша, какого размера должна быть сама конструкция, обеспечьте наличие водоотвода, опирайтесь на свои финансовые возможности

Виды деревянных навесов над крыльцом

• Опорно-консольные;
• Балочно-консольные;
• Подвесные;
• Расположенные на индивидуальных опорах.

Выбор дизайна козырьков обусловлен методом их установки. Массивные конструкции с большим весом, нуждаются дополнительном укреплении в виде опор и балок из металла либо дерева.

Маловесные козырьки над крыльцом могут быть маленькими и закрепляться на стене дома снаружи. Независимые навесы из дерева, могут сооружаться вдалеке от дома, например, на верандах и террасах.

Стили деревянных навесов над крыльцом частного дома

• Односкатные плоские;
• Двускатные;
• Трехскатные;
• Арочные;
• Полуарочные;
• Куполообразные;
• Сферические;
• Многоугольные.

Деревянные навесы над крыльцом бывают закрытыми, открытыми, со стенками по бокам и без них.

Важно! Для того, чтобы атмосферные осадки не скапливались на крыше козырька, нужно сделать угол наклона не меньше 20º. Ширина навеса обязана быть больше, чем ширина проема двери на 60 см

Деревянный козырек

Простейший деревянный каркас

Вам понадобятся бруски двух видов: сечением 75х75 мм для изготовления опор и стропил сечением 15х15 мм для обустройства обрешетки. Для защиты от преждевременного гниения их предварительно обрабатывают битумом.

Нужна будет также 25-миллиметровая доска для создания кровли или деревянная черепица. Для крепления изделия к стене используются анкерные болты, а для сборки обрешетки скобы и саморезы. Кровля монтируется на шиферные гвозди или саморезы.

Изготовление навеса с опорными столбами

Для изготовления козырька над крыльцом из дерева:

1. Над дверью с помощью металлических анкеров крепится деревянный брусок. Расстояние между крепежами – 40-50 см.
2. Горизонтальность расположения бруска выверяют строительным уровнем. Для крепления стропил в нем предварительно готовятся пазы.
3. На анкерные болты монтируют также боковые, вертикально расположенные бруски.
4. К прикрепленному к стене бруску с помощью металлических скоб прикручиваются подкосы, служащие для козырька упором, и перекладина, расположенная горизонтально.
5. К горизонтально проходящей перекладине монтируется передний брус обрешетки. Задний брус крепится с торцов вертикально проходящих брусьев.
6. Для монтажа обрешетки торцы реек срезают под нужным углом и крепят с помощью саморезов. Можно, напротив, не срезать рейки, а выпилить для них в стропилах пазы.
7. Кровельный материал начинают укладывать от свободного края
