Воздухоотводный кран Маевского, принцип работы устройства

Особенности эксплуатации

Разберем как же использовать кран Маевского в работе. Для начала поставить под радиатор какую-нибудь емкость и приготовить сухую тряпку. С использованием специального ключа или простой отверткой  повернуть запорный винт. При этом поворачивать нужно против часовой стрелки и на половину оборота. Воздух начнет выходить, а затем пойдет вода. Нужно дождаться момента, когда жидкость будет течь не прерываясь. После этого винт закрутить.

Случай, когда воздух был удален, а радиатор остался холодным, свидетельствует о засорении системы.

Для того, что бы почистить засоренную батарею, нужно обратиться за помощью к сантехнику.

Если система отопления с насосом, работающим по принципу принудительной циркуляции, то его будет нужно выключить минут за 10 до спускания воздушной пробки. В случае включенного насоса поток воды будет разносить воздух по системе и он не будет накапливаться в верхней части батареи.

Если произошёл засор отверстия крана Маевского, его можно попробовать самостоятельно почистить острым предметом. Также при долгом не использовании крана, регулировочный винт будет трудно вращаться из-за возможных коррозионных образований. При возникновении такой проблемы пользуются таким средством, как спрей-смазка  WD-40. Оно очень быстро действует и помогает легко открутить винт.

Также в конце отопительного  периода следует смазать винт. При этом не будет разрушения резьбы под воздействием теплоносителя.

Если возникла необходимость заменить кран Маевского нужно использовать два разводных ключа. Один ключ придерживает пробку радиатора, а второй выкручивает кран. Если это не соблюдать, то при выкручивании крана возможно ослабление пробки, что приведет к не герметичности.

Если следить за данным устройством, делать плановую диагностику и чистку, оно прослужит большое количество времени без каких-либо проблем.

Советы на пользу дела

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов.

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

Как выбрать воздухоотводчик: советы специалистов

Кран Маевского эффективно работает только в месте естественного скопления воздуха. Он не может самостоятельно улавливать воздушные пузырьки в проходящем потоке, поскольку не оборудован воздушной камерой. При врезке крана в водопровод дополнительно стоит вмонтировать воздушную камеру

Для этого достаточно установить патрубок.
Стоит обратить внимание на проверенных производителей. Не стоит доверять китайским изделиям: при низкой цене и привлекательной внешности такие устройства работают недолго и не подлежат ремонту.
При покупке устройства не пренебрегайте конструкциями с дополнительным отсекателем, которая позволит снять кран в любой момент без отключения системы.

Перед покупкой лучше изучить таблицы с характеристиками, которые предоставляют производители отопительного оборудования.

Установка «Маевского» на чугунный радиатор

Как установить кран Маевского на батарею? Как удалить воздух из чугунной батареи радиатора отопления

Устанавливают кран Маевского на чугунную батарею в верхней её части, врезав в заглушку с одной из сторон радиатора. Поступают следующим образом.

1. Перекрывают запорную арматуру (краны) на трубах подачи и возврата теплоносителя.
2. Если краны на трубах отсутствуют, то придётся дожидаться окончания отопительного сезона.
3. Подставив миску или подходящую ёмкость для сбора воды, приступают к съёму заглушки.
4. В верхней части батареи с противоположной стороны входа трубы разводным ключом отворачивают крышку.

1. Если крышка не поддаётся, то её обстукивают со всех сторон молотком.
2. Паяльной лампой выжигают старую краску.
3. Можно сдвинуть заглушку по резьбе, ударяя молотком по зубилу в торец крышки.
4. В щель по кругу заглушки вводят универсальный спрей WD-40, который способен разъединить заржавленные резьбовые соединения.
5. Покачивая вправо-влево крышку разводным ключом, постепенно её выворачивают из гнезда батареи.
6. Освободившееся посадочное место и внутреннюю резьбу очищают металлической щёткой от грязи и ржавчины. Иногда это делают с помощью круглой щётки, вставленной в дрель.
7. Из набора берут футорку и кран Маевского.

1. Резьбу футорки уплотняют ФУМ лентой или льняной паклей.

1. Заглушку ввинчивают в посадочное отверстие в батарее.
2. Резьбу на кране оборачивают ФУМ лентой или льняной паклей.
3. Намотку из пакли смачивают водой или пропитывают герметиком – пастой «Унипак».
4. Кран Маевского ввинчивают гаечным ключом в футорку.

На этом установка крана Маевского на чугунную батарею завершается.

Установка крана маевского. Видео для начинающих сварщиков!Installation of the Mayevsky crane. Novic

Как спустить воздух

Спускают воздух через кран Маевского вручную. Делать это надо, когда на ощупь батарея становится холодной в верхней части. Поступают следующим образом.

1. Головку крана поворачивают таким образом, чтобы отверстие было обращено вниз, иначе струя воды будет заливать всё вокруг.
2. Под клапан подставляют ведро или какую-либо ёмкость.
3. Ручкой отворачивают игольчатый клапан, пока не зашипит воздух.

1. Появится вода, которая вместе с воздухом образуют прерывающую струю.
2. Выдерживают клапан открытым, пока не появится сплошная струя вода без шипящего звука.

1. Кран закрывают и тактильно проверяют его сухость.
2. Через некоторое время операцию повторяют.
3. Если сразу пойдёт сплошная струя воды, то на этом считают спуск воздуха законченным.

Как удалить воздух с батарей в централизованном отоплении. 5-этажка. Кран Маевского.

Причины завоздушивания отопительной системы

Воздушная пробка в чугунных батареях может создаваться по разным причинам. Вот самые наиболее распространённые из них:

• с наступлением отопительного сезона при подаче горячей воды могут образовываться воздушные пробки в верхних частях радиаторов;
• после ремонтных и монтажных работ остаётся воздух в отопительных приборах;
• в многоэтажных домах воздух в системах отопления поднимается вверх и скапливается в батареях на последних этажах;
• воздух начинает скапливаться кроме верха внизу и в других частях батареи из-за загрязнённости секций радиатора.

Отличие автоматической и ручной регулировки клапана

Автоматический кран Маевского относится к саморегулирующим приборам неразборного типа.

В случае отказа ручного крана Маевского регулировку производят при полностью отключённой чугунной батарее от теплоснабжения. Кран выкручивают, и с тыльной стороны прочищаю обычной швейной иглой входное отверстие.

Если есть возможность, клапан в открытом состоянии продувают с помощью воздушного компрессора. После этого кран возвращают на своё место, и восстанавливают подключение батареи.

Заключение

Появление крана Маевского буквально спасло от повального демонтажа старые чугунные батареи. После прихода капитализма в экономику страны период бесхозяйственного расходования воды окончился.

Спуск воздуха из чугунных батарей сопровождался сливом большого количества теплоносителя. Применение универсального воздухоотводчика позволило производить сброс воздушных пробок с мизерным расходом воды.

Не греет батарея. Воздушная пробка. Делаем кран для спуска воздуха своими руками за 5 минут!!!

Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность.  Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского  сверху отделан пластиковым кожухом, который делает кран современным.

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Ду — диаметр условного прохода.

Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

• Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
• Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
• Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

• В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
• Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
• Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
• Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.

В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.

Тонкости монтажа

Кран Маевского на полотенцесушитель важно правильно установить. Из-за простоты строения с монтажом устройства для стравливания справится даже начинающий домашний мастер

Разберем подробный алгоритм действий.

Подготовительные работы

Для установки запорной арматуры понадобятся инструменты. Во время процедуры пригодится гаечный или разводной ключ. Для надежной фиксации нужна лента ФУМ или сантехнический лен. В старых системах необходима радиаторная пробка с дырой.

Перед началом работ надо спустить воду из стояка. Обязательно перекрывают запорные краны, которые пропускают жидкость к змеевику. Если в жилье стоит оборудование без блокирующей арматуры, то во время отопительного сезона обращаются в управляющую компанию для выключения стояка в доме.

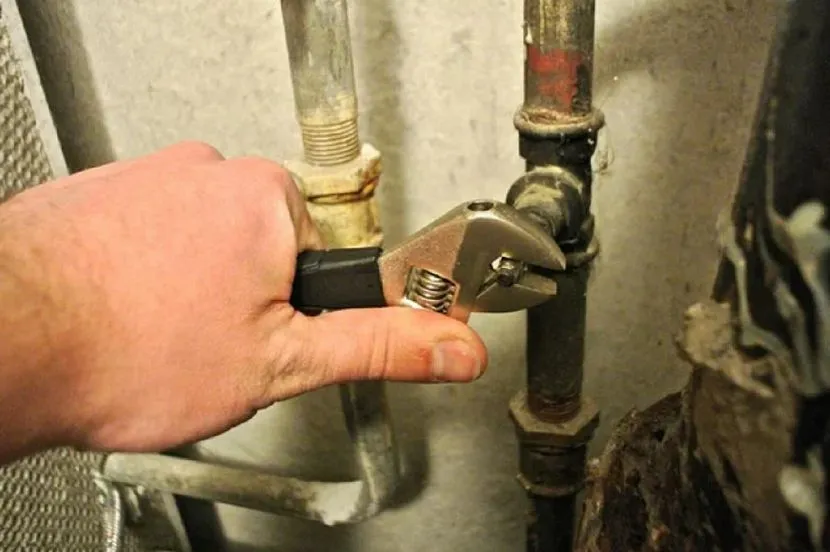

Заблокировать теплоИсточник watertap.com.ua

Если закрытый контур работает от насосов, то оборудование отключают на четверть часа. На пол под полотенцесушителем ставят таз или широкое ведро. При демонтаже из трубы может политься вода. Емкость предупредит попадание грязной влаги на пол.

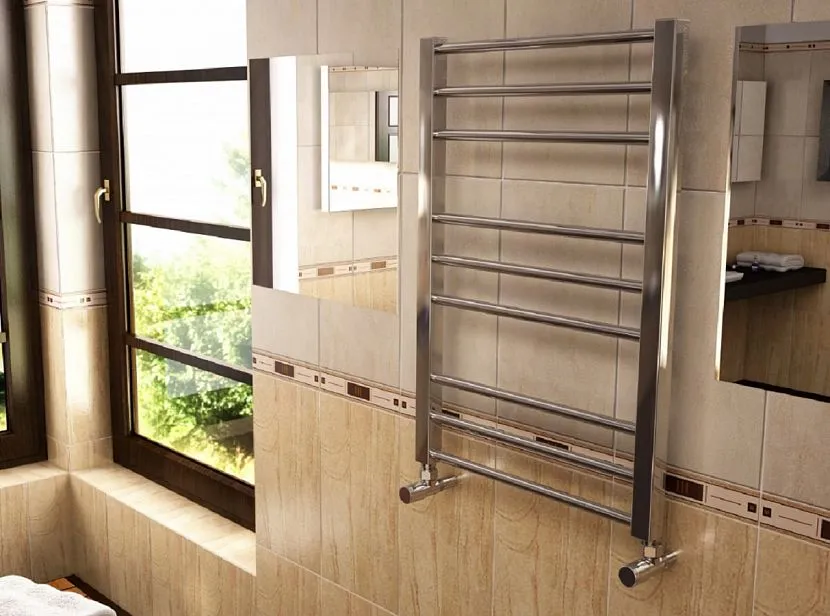

Красивый интерьер с трубамиИсточник santehnik24.lviv.ua

Монтаж клапана

Установка крана Маевского на полотенцесушитель осуществляется в самой верхней точке. Отверстие для горячей воды находится внизу. В старую батарею запорную арматуру монтируют при помощи прорези в заглушку. Чтобы было проще пользоваться, дыра от стены идет с небольшим наклоном.

Латунный тройник прикручивают к верхнему патрубку. Для герметизации резьбу предварительно обматывают ФУМ-лентой или промасленной паклей. В свободную часть вставляют клапан Маевского, аккуратно фиксируют гаечным (разводным) ключом.

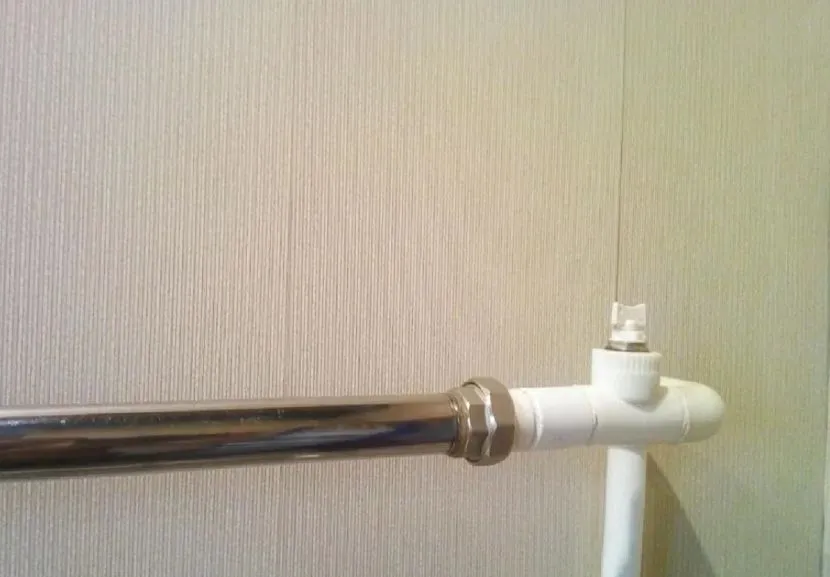

Клапан Маевского на трубеИсточник zen.yandex.com

Если полотенцесушитель с заглушкой, то в закрытой части высверливают отверстие. При помощи метчика создают на участке трубы новую резьбу. Место обязательно герметизируют одним слоем уплотнителя, медленно прикручивают кран Маевского.

Открывают вентили, которые блокировали доступ воды к полотенцесушителю

Важно проверить правильность установки и исключить возможность протечки. Если узлы подтекают, гаечным ключом аккуратно подтягивают конструкцию

Видео описание

Установка тройника и крана Маевского

Проверка работоспособности

После запуска отопительной системы тестируют запорные устройства. После поворота рукоятки (вентиля) из крана Маевского начинает выходить кислород. Узнать процесс легко по шипящему звуку. Вместо воздуха из фитинга должна начать течь вода. Если струйка тонкая, прерывающаяся, то паровое засорение еще не пробили. При непрерывном потоке закрывают клапан.

Винт выкручивают на пол-оборота. Если сильно вращать деталь, то сложно вернуть рычаг в начальное положение. Давление жидкости увеличивается, давит на элемент, что затрудняет работу с краном Маевского. Влага потечет обильным потоком, а не тонкой струйкой.

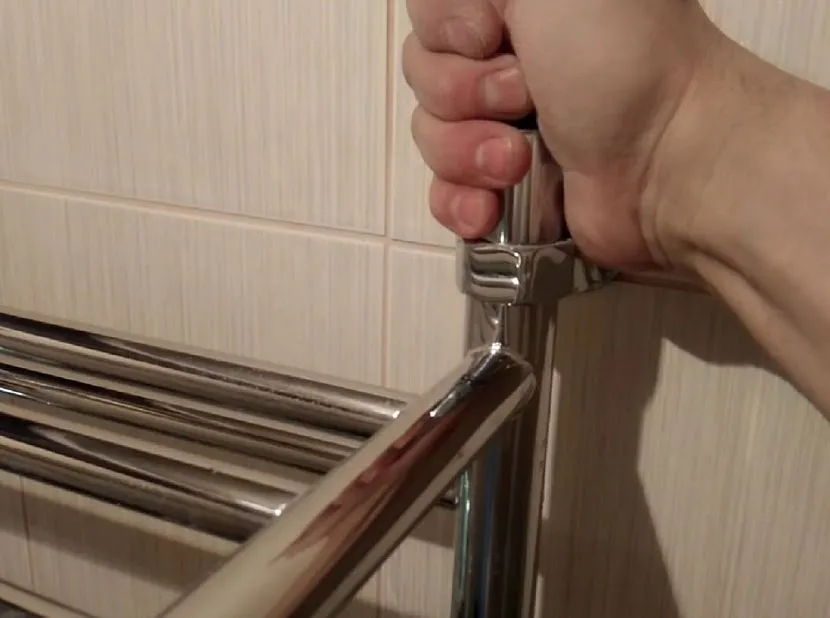

Стравить воздух клапаномИсточник youtube.com

Особенности эксплуатации

Чтобы клапан для спускания воздуха долго прослужил, важно правильно использовать. Для высоток с централизованным отоплением советуем брать механические модели с ручным управлением

Краны Маевского не так капризны к качеству теплоносителя, как автоматические виды. Последние конструкции уместны в индивидуальных системах загородных домов.

Если полотенцесушитель стоит в нише (углублении), то доступ к торцевым частям затруднен. Для стравливания невозможно будет дотянуться отверткой или передвинуть рукоять в нужное положение. Для такого оборудования лучше отдать предпочтение поплавковой модели.

В загородных домах в отопительной системе часто используют насосы. Техника для принудительной циркуляции обеспечивает быстрое и равномерное перемещение рабочей жидкости по трубопроводу. При включенном оборудовании кислород не скапливается в верхней части, а проносится мимо. Устройство деактивируют минут на 10-15, после чего открывают кран Маевского.

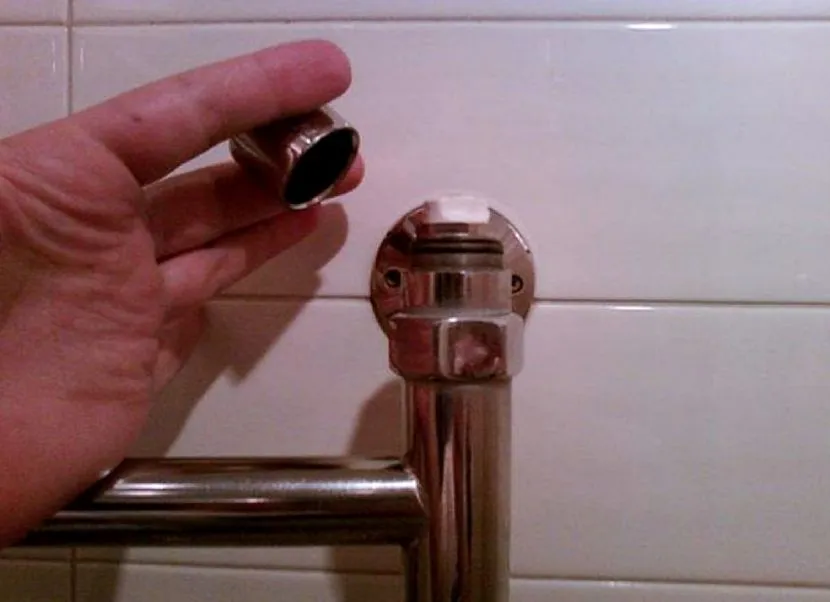

Как правильно использоватьИсточник enerob.ru

В современных полотенцесушителях стравливатель воздуха часто идет в комплекте. Отводчик кислорода прячут под декоративным колпачком на торцах конструкции. Перед тем, как устанавливать, рекомендуем обследовать верхние участки прибора.

Если клапан Маевского открывают редко, то регулировочный винт может покрыть слой коррозии. Из-за налета деталь не двигается. Чтобы не сломать конструкцию, стоит воспользоваться спреем «WD-40». После нанесения на резьбу сантехническая смазка размягчает спираль. Уже через 30 минут рукоять легко открутить. Предупредить проблему поможет регулярное (раз в сезон) смазывание подвижных элементов силиконовой автомобильной пастой.

Виды крана Маевского, устройство и принцип работы

Существует два основных вида КМ: механический кран и автоматический воздухоотводчик. Принципы работы этих устройств существенно различаются вследствие их конструктивных особенностей. Рассмотрим подробнее конструкцию и принцип действия каждого из этих устройств.

Механический кран

Механический КМ получил самое широкое распространение в отопительных и других гидравлических системах с принудительной циркуляцией рабочей жидкости.

Особенности конструкции

Конструкция механического крана Маевского отличается простотой и надежностью. Устройство состоит их следующих элементов:

• корпуса с входным и выходным каналами;
• конусного винта, выполняющего роль запорного клапана;
• поворотной части.

По исполнению механический КМ может быть:

• радиаторным – устанавливается на отопительные приборы;
• традиционным – используется во всех типах замкнутых гидравлических систем с принудительной циркуляцией рабочей среды;
• комплектным – состоит из шарового крана с интегрированным КМ.

В зависимости от конструктивных особенностей головки конусный винт может откручиваться:

• отверткой;
• шестигранным или четырехгранным ключом;
• без помощи инструмента, специальной рукояткой, стационарно закрепленной на головке конусного винта.

Механический кран Маевского может быть изготовлен из:

• стали;
• латуни (сплав меди с цинком);
• чугуна;
• нержавеющей легированной стали;
• термостойкого пластика.

Благодаря высоким эксплуатационным свойствам, длительному сроку службы и доступной цене, наибольшее распространение получили латунные механические краны Маевского.

Принцип работы механического крана Маевского

Поскольку плотность воздуха значительно меньше плотности любого теплоносителя, скопившаяся в радиаторе паровоздушная смесь перемещается по трубопроводам быстрее рабочей среды, поэтому при возможности сообщения с атмосферой самопроизвольно высвобождается. Происходит это следующим образом:

При откручивании винта, его конусная часть выходит из седла, открывая тем самым входной канал. Под воздействием рабочего давления в системе паровоздушная смесь устремляется во входной канал и удаляется из отопительного контура через выходной канал. После развоздушивания системы конусный винт закручивается и перекрывает входной канал – система готова к работе.

Автоматический воздухоотводчик

Автоматическое удаление воздушных пробок позволяет значительно увеличить эффективность работы отопительной системы. Кроме этого, автоматический воздухоотводчик исключает возможность завоздушивания радиаторов и магистральных трубопроводов.

Особенности конструкции

Главным отличием автоматического воздухоотводчика от механического КМ является наличие поплавкового клапана. Именно за счет этого элемента удаление паровоздушной смеси из радиаторов и трубопроводов происходит автоматически.

Любой автоматический воздухоотводчик состоит из следующих основных элементов:

1. корпуса;
2. резьбовой крышки;
3. поплавка;
4. жиклера;
5. держателя;
6. золотника;
7. пружины;
8. уплотнительного элемента;
9. пробки;
10. уплотнительного кольца.

В продаже можно встретить прямые, угловые и радиаторные воздухоотводчики.

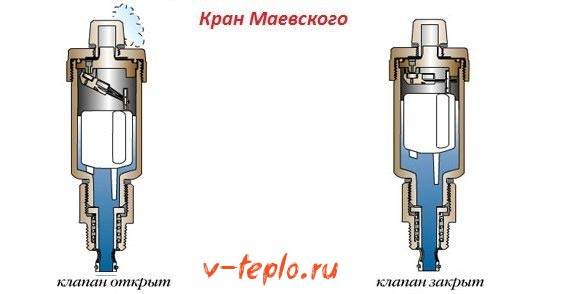

Принцип работы автоматического воздухоотводчика

При наличии в рабочей камере воздухоотводчика рабочей среды, поплавок находится в крайнем верхнем положении. При таком расположении поплавка игольчатая головка клапана полностью перекрывает впускное отверстие.

Если в камеру попадает паровоздушная смесь, рабочее давление падает и поплавок опускается вниз, открывая тем самым, впускной канал, через который воздух выбрасывается в атмосферу. По мере наполнения камеры теплоносителем, поплавок постепенно поднимается вверх, до полного закрытия входного канала.

Важно! Особенности конструкции и принцип работы автоматического воздухоотводчика позволяют монтировать его в отопительную систему только в вертикальном положении

Конструкция крана Маевского

Краны имеют латунный корпус, пластиковый кожух и стальной игольчатый клапан. Производятся разные модели крана Маевского: у одних моделей кожух из пластика вращается по горизонтали, у других вращающийся кожух сделан с отверстием в одной из граней гайки клапана. Устанавливать кран Маевского и стравливать воздух из системы отопления во время работы котла вообще нежелательно – лучше проверить все летом. Пробка на радиаторе или резьба на кране может плохо откручиваться, и при наполненной теплоносителем системе вы рискуете сломать кран и затопить квартиру, а в худшем случае – и соседей.

Автоматический воздухоотводчик или кран Маевского представляет собой короткий металлический цилиндр с отверстием в верхней части. Работает воздухоотводчик по принципу поплавка. Накапливающийся объем воздуха начинает перемещать поплавок внутри крана. Поплавок открывает и закрывает выпускной клапан крана. На чугунные радиаторы старого производства кран Маевского не устанавливается, так как теплоноситель в такой батарее быстро загрязняется и кран придется чистить очень часто.

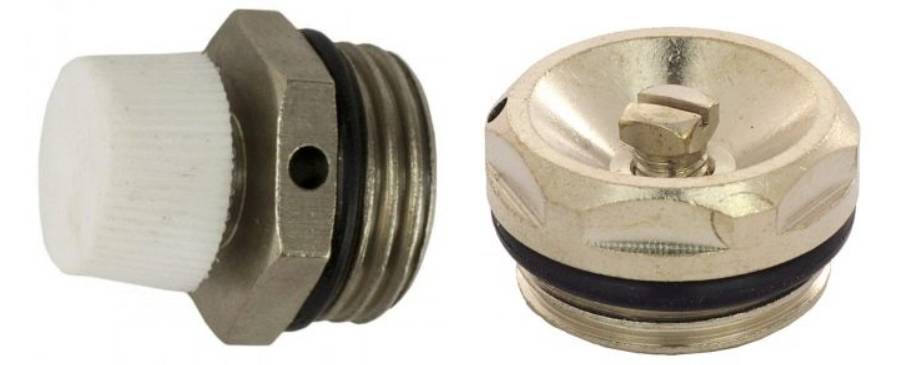

Простейший экземпляр крана Маевского. Используется на недорогих радиаторах.

К тому же, в центральной отопительной системе количество воздуха больше из-за отключений и внеплановых работ, поэтому кран с его небольшим отверстием для спуска воздуха может долго быть открытым. Еще одна причина, по которой кран Маевского не устанавливается в ЦОС – периодическое возникновение гидравлических ударов, достигающих нескольких десятков атмосфер.

Важные моменты при эксплуатации

1. Устройство необходимо устанавливать непосредственно на отопительный прибор.
2. Не держите все время кран Маевского открытым, в противном случае батарея может выйти из строя.

Если затеяли сбросить воздух из магистрали с помощью крана, то держите подальше от места проведения процедуры источники огня, а также не курите рядом с краном. Дело в том, что вместе с воздухом нередко выделяются горючие газы, которые способны воспламениться от малейшей искры.
В большинстве случаев для обслуживания воздухоотводчика вполне достаточно отвертки. Но иногда может понадобиться и специальный ключ (к примеру, если устройство находится в малодоступном месте – таком, как ниша).

Если устройством длительное время не пользовались, то на резьбе может образоваться ржавчина. Следовательно, винт будет сложно провернуть. Тогда перед поворачиванием рекомендуется обработать резьбу посредством керосина и пять минут подождать.

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе. Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Схемотехника для вертикального размещения радиаторов отопления с использованием кранов Маевского. Как видно из схемы, в зависимости от вида подключения определяется конкретная установка воздухоотводчиков

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Ещё один вариант схемы, которая находит широкое применение в быту. В этом варианте воздухоотводящие устройства монтируются на каждом отдельном радиаторе отопительной системы

Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления. Реально оснащению подлежат:

• все находящиеся в системе батареи отопления;
• компенсаторы, байпасы и аналогичные приборы;
• регистраторы и змеевики;
• трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов.

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:

Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

• прямые штоковые ручные;
• угловые штоковые ручные;
• поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Разнообразие кранов

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

1. Корпус металлический.
2. Шток с резьбой и проходными канавками.
3. Колпак с каналом для выхода воздуха.
4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

В отопительных системах с верхней разводкой механический КМ используют редко

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение «закрыто».
