Устройство деревянной лестницы
Надежная и практичная лестница из дерева для частного дома, в основном, состоит из одного или нескольких маршей (пролетов), которые располагаются промеж этажей или промежуточных площадок.

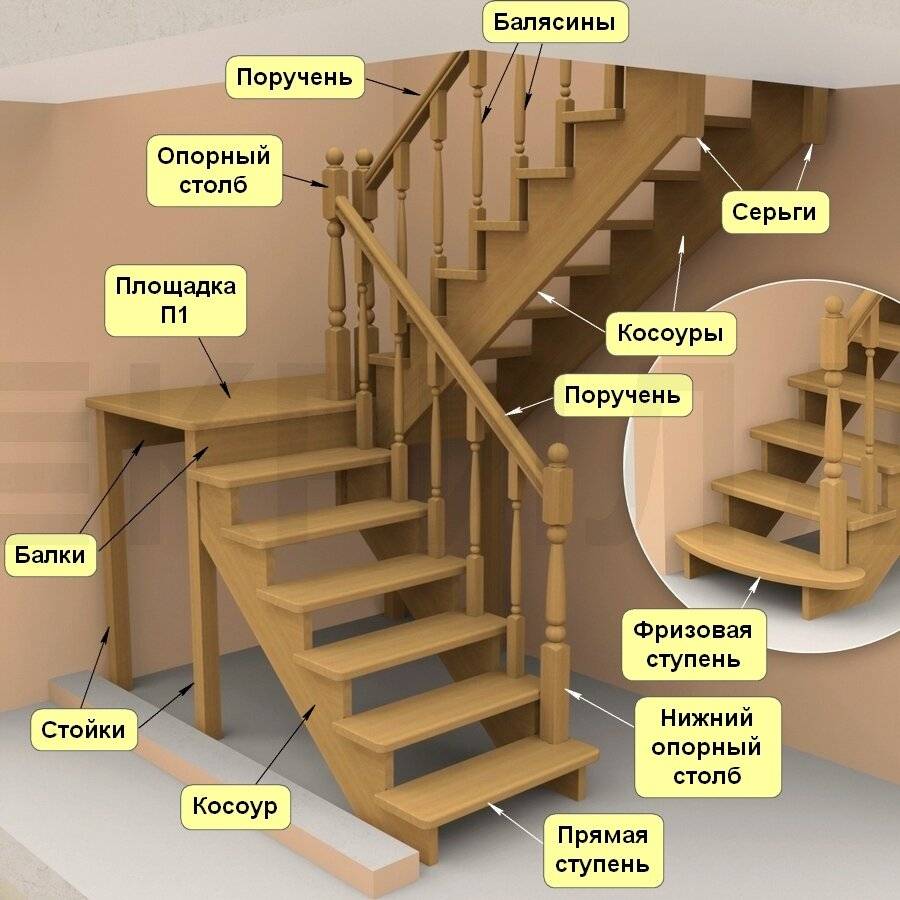

Устройство деревянной лестницы
Конструкция лестничного марша, как правило, представляет собой комбинацию из различных комплектующих, с разным функциональным назначением:
- Косоур, или-же несущая балка из древесины с выпиленной гребенкой. Она нужна для фиксации подступенков со ступенями. Поэтому, такая деталь должна быть максимально прочной.
- Тетива. В некоторых случаях, становится альтернативой косоуру и выполняет несущие функции, если одна сторона конструкции прилегает к стенке. Перед монтажем, тетиву необходимо детально разметить так, чтобы ступеньки располагались на горизонтальном уровне.
- Ступень. Главный элемент любого лестничного сооружения. Она крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов, форма нестандартная и монтируются в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем. Они в основном изготавливаются полукруглыми, волнообразными или с закругленными углами.
- Подступенок. Конструктивная деталь, которая не является обязательной. Она обеспечивает подъемному сооружению дополнительную прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип. Выгнутый-же вариант, монтируется под соответствующие ступеньки или под площадкой промеж лестничных маршей.
- Столбы для опоры. Устанавливаются, как правило, в начальной и конечной точке подъемной конструкции, а также по краям межмаршевых площадок. Такие элементы значительно увеличивают прочность ограждения и служат опорой поручням.
- Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения. Могут иметь различную конфигурационную форму.
- Поручни. Они являются обязательным элементом подъемной конструкции. Опираются на балясины и опорные столбики. Основным требованием, к данной детали, является идеально гладкая поверхность.
- Дистанционная втулка. Данная подставка требуется для любого сооружения, с несколькими маршами. Даже при использование косоуров.
Нормы для проектирования
Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:
- Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения. Желательно чтобы угол наклона лестницы вписывался в данный сектор.В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
- Количество ступеней нечетное.
- Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
- Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
- Высота перил 90-120 см.
- Минимальная ширина лестницы — 80 см.
Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.
Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.
При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.
Как проверить комфортность и безопасность лестницы
Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.
Как сделать красивую П-образную лестницу своим руками
П-образная лестница является разновидностью лестничных конструкций с поворотом на 180 градусов, и при наличии желания может быть выполнена самостоятельно.
П-образная лестница
Для П-образных лестничных конструкций применяют уклон, не более 45 градусов, возможно даже, около 30 градусов.
В качестве материала лучше всего использовать дерево, металл или пластик, которые без труда можно приобрести в строительных магазинах.
Для П-образной лестницы, с забежными ступенями необходимо предварительно сделать следующие расчеты:
- Вычислить оптимальные размеры ступеней и подступеней, которые будут чуть больше среднего шага взрослого человека:
для удобства: a — b = 10 см;
для безопасности: a + b = 45 см.
расчет шага: 2 b + a = 65 см;
в таком случае, a — размер проступи, а b — размер подступенка.
Проект П-образной лестницы с забежными ступенями
Оптимальным будет изначально найти чертеж, схему или выполнить эскиз будущей конструкции собственноручно. Для этого необходимо знать параметры:
Длину маршей;
Высоту лестницы от пола;
Нужное количество ступенек;
Длину подъема.
При расчете будущего ограждения, стоит учесть, что специалисты рекомендуют выбирать не менее 80-90 см и расстояние между балясинами не менее 60 см.
Для больше комфорта при передвижении по лестнице стоит поставить ширину марша – 90 см и не менее.
Длину косоура лестницы необходимо подбирать исходя из габаритов ступенек.
Выполнив предварительные расчеты и заготовив материалы, можно проводить изготовление и монтаж лестничной конструкции:
Изначально необходимо подготовить шаблон ступеней и подступенка из фанеры, по размерам.
Разметить косоуры, и используя шаблон, вырезать «циркуляркой» необходимый размер.
Далее, стоит заняться опорными столбиками, размеры, которых соответствуют выполненным ранее расчетам.
Смонтировать каркас для будущей лестницы и приступать к установке опорных столбиков.
В каркасе заготовить специальный паз для монтажа косоуров.
После этого подготовить к установке промежуточной лестничной площадки, которая также будет опорой косоура, на этапе установки.
Вверху, косоур закрепить к перекрытию.
Обязательно уделить особое внимание, чтобы косоуры были закреплены параллельно, иначе невозможно будет установить ступени
После того, как косоур будет четко стоять на опорах, можно приступать к порезке самих ступеней и подступенков, по размерам.
Все детали, нужно вскрыть тремя слоями лака.
В качестве крепежа использовать длинные саморезы по дереву с утопающими головками.
Балясины для лестниц крепятся при помощи специальных металлических стержней и клея.
Поручень вырезается по размерам готовой конструкции и крепится потайными саморезами. Отверстия обработать шпатлевкой.
Лестницы могут быть не только стильными и роскошными, но еще и полезными, многофункциональными. Выполнить лестничные конструкции своими руками – это не сложно, если заранее подготовиться и в точности соблюдать советы специалистов. В некоторых домах, лестничные конструкции используются не в качестве декоративного элемента, а, к примеру, для перехода к чердачному помещению, в винный погреб или для любых других нужд.
Лестница в винный погреб
Фотографии интерьеров загородных домов, коттеджей с деревянными лестницами – самые красивые лестницы мира, красивейшие ступеньки из дерева, как сделать красивую п-образную лестницу с ограждениями – фото
Оформление маршей
Покраска лестницы из древесины может быть произведена из любого прозрачного быстросохнущего лака. Лучше всего выбрать сорта без запаха для внутренних работ. Такими могут быть алкидные лаки, обладающие сравнительно низкой стоимостью, спиртовые с хорошей прочностью и защитой от влаги, экологически чистые акриловые или полиуретановые с высокой износостойкостью.
Деревянные лестницы можно и покрасить в любой непрозрачный цвет. При этом приятная фактура и оттенок натурального дерева теряются, но так можно добиться, например, максимального сочетания с остальным интерьером или создать определенный стиль. Чтобы после покраски в помещении не было резкого запаха, стоит выбирать стойкие и качественные акриловые, алкидные, эмульсионные краски.
Стиль и дизайн может быть различным в зависимости от предпочтений хозяев. Наиболее популярный для небольших деревянных домов сельский стиль или кантри. Он основан на максимальной натуральности и простоте. Поэтому стоит выбирать нехитрые прямые формы ступенек и перил, использовать брусья из натуральной древесины, покрытые прозрачным лаком. Можно вообще не обрабатывать поверхность досок декоративными красящими средствами, а лишь максимально отполировать их.
Классический стиль характерен для просторных помещений с шикарным интерьером. Лучше всего выбирать для него благородные темные сорта древесины. Перила у лестниц в таком стиле могут иметь изогнутые формы, сложные вертикальные стойки из множества элементов, снабжены лепниной. Главное не переборщить в количестве декоративных деталей и гармонично вписать лестницу в интерьер загородного дома.
Варианты конструкции
Конструкция в ходе изготовления лестниц из дерева, как из любого другого материала, классифицируется по следующим параметрам:
- месту установки;
- направлению;
- способу крепления.
По месту установки лестницы подразделяются на:
Внутренние – такие лестницы расположены внутри помещения и на них не оказывается прямого воздействия внешних факторов (дождь, снег, мороз, солнце). К внутренним также можно отнести лестницы в погреб или подвал, но их, как и наружные, необходимо обработать защитным покрытием.
Наружные – расположены вне помещения, к ним требуется особое внимание на этапе подбора материалов (желательно использовать влагостойкие материалы), а также на этапе обработки готового изделия (необходимо покрытие атмосферостойкими покрытиями для защиты всей конструкции). Наружные лестницы делаются не только на второй этаж, это также может быть крыльцо для входа в дом и лестница на крышу. По направлению лестницы можно разделить на:
По направлению лестницы можно разделить на:
Прямые – к ним относятся одномаршевые простые лестницы, используются в помещениях с невысокими потолками.
Поворотные – лестница на второй этаж из дерева с поворотом. Они подразделяется на: Г-образные (с поворотом на 90°), П-образные (с поворотом на 180°), с поворотными площадками и поворотными ступенями, винтовые лестницы, а также комбинированные варианты Г- или П-образных с винтовыми.
Способы крепления:
Косоур – это элемент, который получается путем выреза из доски треугольных элементов такой же формы, как паз на тетиве. В итоге получится доска в виде пилы, на второй доске зеркально необходимо сделать точно такие же вырезы. Ступени необходимо укладывать на площадки, а подступенок прикручивается к вертикальной плоскости. Если смотреть сбоку на лестницу на косоурах, будут видны ступени.
Тетива — это элемент, в котором вырезаются пазы под ступени, по форме, как представлено на рисунке, такие пазы необходимо сделать зеркально на двух досках, затем в них вставляются ступени и подступенок. Если смотреть сбоку на лестницу на тетиве, не будет видно ступеней.
На больцах — в больцевой конструкции используются несущие перила, к которым при помощи металлических стержней крепятся ступени, со второй стороны ступени крепятся к стене, при условии, что стена достаточно прочная. В случае отсутствия прочной стены со второй стороны возможно использование косоура или тетивы. Иногда несущие перила размещают с обеих сторон, это чаще встречается, когда лестница расположена не возле стены, а посередине помещения.
Консольная конструкция лестницы дает полное ощущение невесомости, на такой лестнице отсутствуют подступенки и перила обычно расположены с одной стороны возле стены, создается ощущение, что ступени просто парят в воздухе.
Складная лестница имеет множество плюсов, особенно в помещениях с дефицитом свободного места. К таким лестницам относятся приставная, чердачная, стремянка. Сделать приставную лестницу своими руками также проще всего из дерева, для этого не требуется специального оборудования, такого как сварочный аппарат в случае работы с металлом.
Изготовление лестницы из древесины на косоурах для дачи, коттеджа или дома
Возводится деревянная лестница на второй этаж своими руками поэтапно.
Как правило, весь процесс работы включает в себя следующие шаги:
- Замер месторасположения подъемника.
- Расчеты лестницы.
- Составление чертежей.
- Расчет и приобретение необходимого материала.
- Изготовление заготовок (в соответствии с размерами, имеющимися в проектном чертеже).
- Подгонка деталей, из которых состоит подъемник.
- Монтаж и крепление всех составляющих лестницы.
- Финишная отделка.
Фото нижней части косоура в двух вариантах.
После того как чертеж подготовлен, в наличии имеется нужный материал и инструмент, можно приступать непосредственно к изготовлению подъемника. Прямые деревянные лестницы для дачи на второй этаж являются самыми удобными и легко возводимыми, поэтому на конкретном примере рассмотрим, как сделать именно такое сооружение, основанием для которого будут служить косоуры.

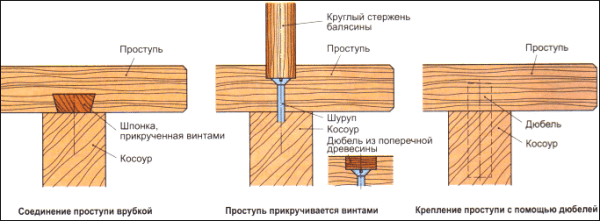

Схема крепления проступей и балясин на косоур.

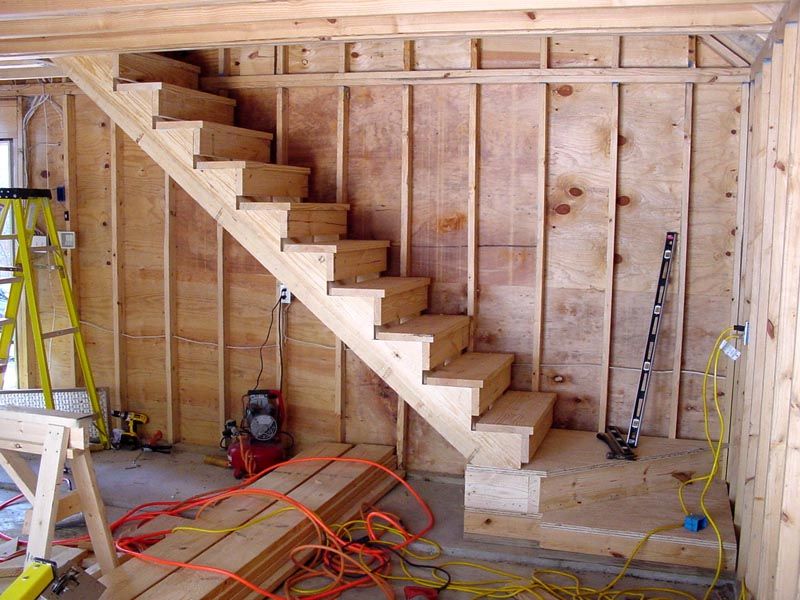

Косоур представляет собой пилообразную деревянную или металлическую балку. Данное устройство выполняет опорную функцию.
На горизонтальный срез монтируются сами ступени, а на вертикальные части гребенки крепятся подступенки. Можно изготовить открытый вариант лестницы на косоурах – в данном случае подступенки просто не устанавливаются.
Фото косоуров из двух деревянных досок с поперечными балками.
Поскольку зачастую деревянные лестницы для второго этажа имеют длину около 3 м, а оптимальное количество ступеней составляет 15 штук, то в дальнейшем описании процесса возведения конструкции на косоурах будем отталкиваться от этих данных.
Монтажа лестницы из дерева для второго этажа
Фото деревянного подъемника на одном центральном косоуре.
Поэтапный процесс сборки данной конструкции:
На последнем этапе, когда лестница готова и проверена ее прочность, производится финишная отделка сооружения. В зависимости от пожелания ее владельца, конструкция может быть выкрашена краской или покрыта лаком.
Главное, нужно помнить, что перед этим любые деревянные лестницы для второго этажа нужно обязательно обрабатывать олифой (иногда в несколько слоев), что предотвратит преждевременную порчу данного материала от воздействия влаги. После первого нанесения краски или лака слою нужно дать хорошо высохнуть, иначе следующий слой материала ляжет неровно. Лак наносится обычно в 2-3 слоя.

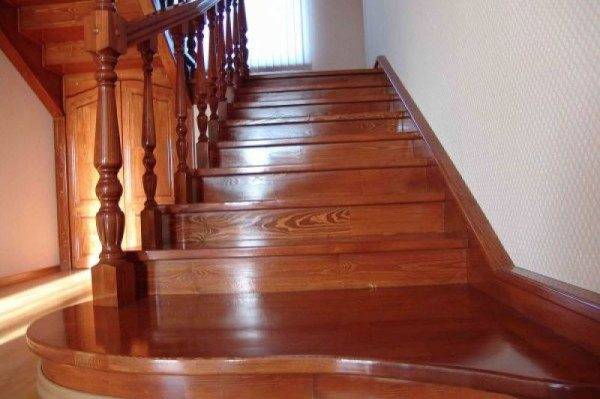

Фото готовой залакированной лестницы на косоурах.
Выбор вида конструкции
Для начала необходимо определиться с видом лестницы, чтобы правильно произвести расчеты. В доме чаще всего используются лестницы из дерева, бетона и металла; по конфигурации они бывают прямыми, поворотными и винтовыми. Существуют и комбинированные конструкции различной сложности.
Изделия из бетона требуют очень прочного основания и много времени на изготовление, но при этом они являются самыми прочными и долговечными. Монтаж металлических конструкций не составит труда для тех, кто умеет пользоваться сваркой, а деревянную лестницу сможет смастерить любой, кто подробно ознакомится с технологией данного процесса.
Прямая маршевая лестница на второй этаж считается самой простой в монтаже; она состоит из небольшого количества деталей, места занимает немного, не требует сложных расчетов. Винтовые конструкции используются там, где мало свободного пространства; выглядят они очень изысканно, но не всегда удобны в эксплуатации. Поднять по таким ступеням что-то габаритное и тяжелое будет проблематично. Сооружения из нескольких пролетов построить сложнее, но они идеально подходят для домов, где большое расстояние между этажами.
Металлическая лестница на косоурах
Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.
Преимущества
Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:
- Это облегчает процесс работы;
- Позволяет с легкостью организовать порядок действий;
- Такие конструкции прочны и долговечны;
- Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
- Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж.
Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.
Недостатки
Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.
Почему именно деревянная лестница
Действительно, металл и бетон гораздо прочнее и долговечнее дерева. Монтаж таких лестниц выполняется по принципу – «поставил и забыл», в то время как за натуральной древесиной нужно постоянно ухаживать, пропитывать антисептиком, покрывать лаком, ремонтировать выбоины.
Как показывает практика, на обустройство простого деревянного марша у любителя уходит не более 1 недели
Дерево монтируется на порядок быстрее и обходится гораздо дешевле, плюс по статистике, половина металлических и бетонных лестниц в жилых домах обшиваются деревом, с целью снижения травмаопасности конструкции. Деревянный пролет обшивать не нужно, он уже безопасен.
Материалы
При изготовлении лестницы для деревянного дома могут использоваться несколько типов материалов. На первом месте по популярности было и остается дерево, имеющее ряд серьезных преимуществ, среди которых привлекательная цена, экологичность, стильный внешним вид, возможность получения разнообразных конструкций. Хотя древесина является традиционным материалов для изготовления лестниц, получаемые из нее изделия могут выполняться как в классическом, так и современном стиле, и даже быть уместными для ультрамодного хай-тека.
Бюджетные варианты лестниц для деревянных домов изготавливаются из сосны или березы, а для эксклюзивных используются благородные дуб, ясень, бук, кедр.
Стильно и современно смотрится сочетание дерева с другими материалами – металлом, стеклом, камнем. Монтаж таких конструкций более сложен, но получаемый результат стоит затрат.
Руководство по монтажу
В последнее время обрели популярность деревянные лестницы на второй этаж, снабженные поворотными ступенями. Они отнимают немного комнатного пространства и относительно просты в сборке, поэтому мы дадим пошаговую инструкцию по монтажу такого сооружения. Первым делом приготовьте необходимый инструментарий и стремянку либо простую лесенку для временного доступа на второй этаж. Дальше действуйте в таком порядке:
- Выполните разметку заготовок согласно вашему чертежу. Для удобства можете смастерить деревянный шаблон, чтобы по одному образцу расчертить линии отрезов по косоурам. Вырежьте детали электрическим лобзиком.
- Установите опорный столб и прикрепите, как это показано ниже на картинке. Проделайте в нем пазы для крепления забежных ступенек и тетивы.
- Закрепите оба косоура – первый прикрутите к стене, а второй – к вертикальному столбу и торцу межэтажного перекрытия.
- Для опирания забежных ступенек установите на стене горизонтальные бруски. Смонтируйте 2 тетивы для короткого марша – входа на лестницу.
- Смонтируйте все ступеньки, двигаясь снизу вверх. Разметьте на них точки крепления балясин.
- Закрепите балясины на шкантах или шпильках, поставьте перила.

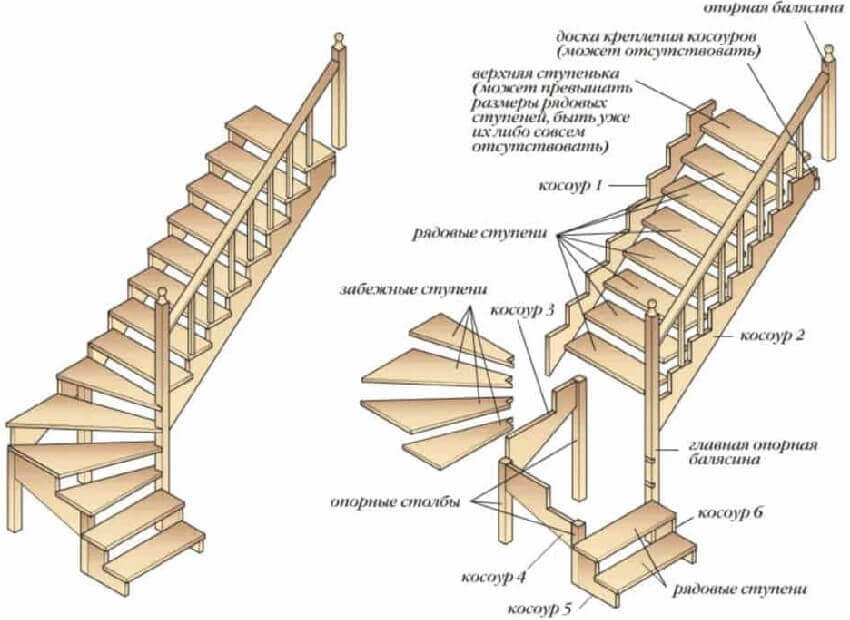

Схема крепления центральной опоры и сборки лестничного пролета
Подступенки самодельной лестницы имеет смысл делать закрытыми, если вы планируете зашивать пространство под маршем (например, для кладовой). В остальных случаях проемы между ступенями заделывать не обязательно. Для продления срока службы выполните отделку лестничного пролета – обработайте древесину антисептическим составом и покройте лаком. Как правильно собрать поворотную лесенку самому, рассказано в очередном видео:
Нюансы установки деревянной лестницы
Крепление косоуров. Фиксация крайнего на стене возможна лишь, если основа достаточно прочная (дом из кирпича, бруса и так далее). В остальных случаях вся конструкция лестницы монтируется на стойках.
Для предотвращения подвижек нижней части на полу первого этажа устанавливается опорный брусок. Верх пролета крепится в самом перекрытии (понадобится сделать вырез в балке по его ширине) или «пристегиваются» к нему анкерными болтами. Сами косоуры также должны быть скреплены между собой, чтобы в процессе усушки древесины их не «повело». Например, так.
Подступенки. Если решено их задействовать в схеме лестницы, то они крепятся на косоурах.
Ступени. Чтобы не ошибиться, их монтаж начинается с нижней части конструкции. Боковые крепления – на опорных балках, если есть подступенки, то хотя бы в одной точке (по центру) на них.
Балясины. Сначала монтируются лишь две – верхняя и нижняя. Между ними натягивается шнур. Ориентируясь по нему, несложно установить вдоль пролетов лестницы и выровнять все остальные.
Крепление поручней. Когда заходит речь о деревянной лестнице, это априори не означает, что и эти элементы должны быть обязательно из древесины. Изготовить их из нее своими руками достаточно сложно. Здесь понадобится не только опыт, но и соответствующий инструмент. Варианты для поручней – пластик или металл.
Завершающий этап
После проверки симметрии конструкции, надежности всех соединений проводится ряд мероприятий:
- Шлифовка всех конструктивных частей.
- Пропитка спец/составами (от возгорания, гнили, насекомых-древоточцев).
- Поверхностное оформление. Вариант покраски – не для частного дома. Целесообразно обработать лестницу тонирующим составом, а поверху покрыть древесину лаком или воскосодержащим раствором. Но это уже на усмотрение хозяина, в зависимости от общего стиля отделки помещения.
Естественно, что давать подробные рекомендации «на все случаи» бессмысленно. Автор надеется, что и этой информации достаточно, чтобы собрать деревянную лестницу своими руками.
Виды конструкций лестниц
При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.
Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.
Маршевые
Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) — группе объединенных ступеней. В лестнице может быть один или несколько маршей.
Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.
У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.
Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:
- Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
- Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
- Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
- Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.

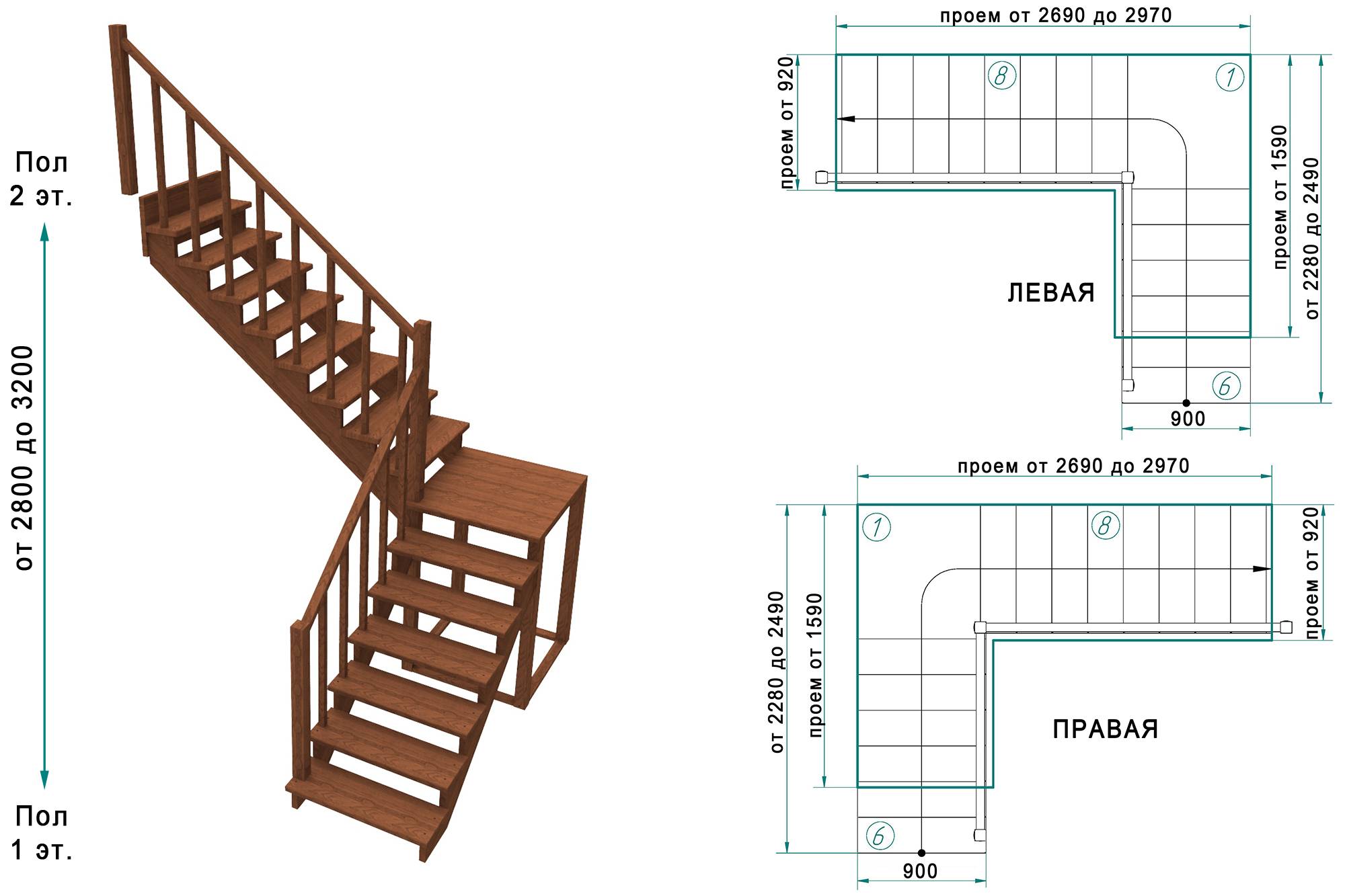

- 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
- 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
- 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.
Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.
Винтовые
Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.
Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:
- с консольным защемлением ступенек на внутреннем столбе;
- с опорой ступенек на внутренний столб и периметральные стены;
- с консольной опорой ступенек на обсадную трубу;
- с опорой на ограждение и гнутые тетивы.

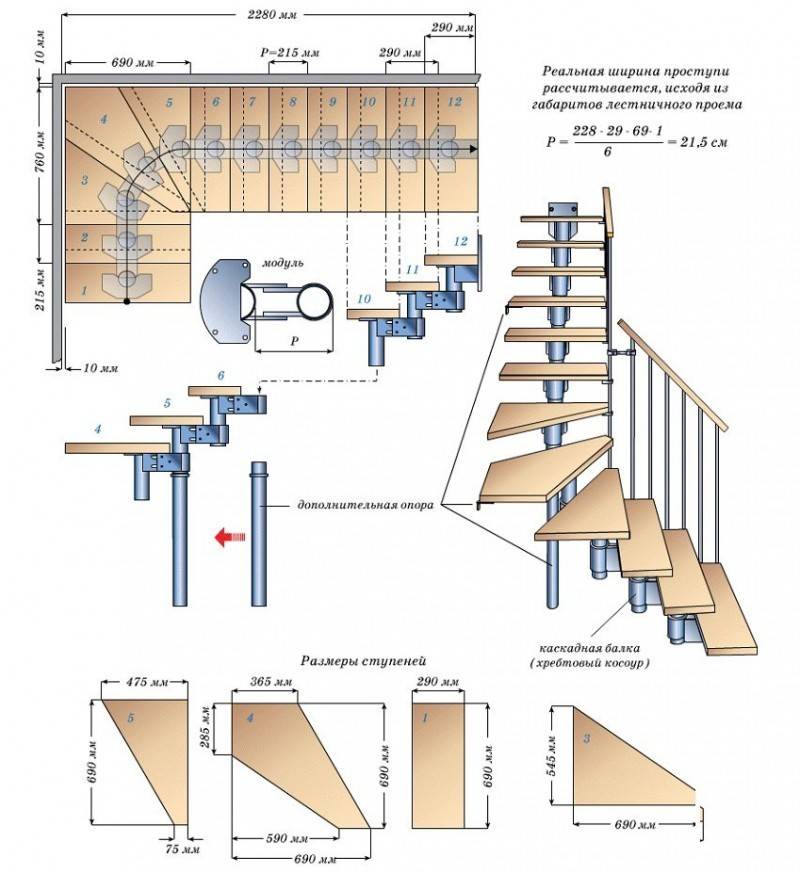

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.
Винтовые лестницы позволяют экономить пространство
Определение необходимых геометрических размеров
Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:
- высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
- длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
- ширина – расстояние конструкции от стены или промежуток между двумя поручнями.
На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками
Необходимо учитывать ширину маршевой конструкции:
- 1÷1,2 метра – обеспечит комфортное передвижение;
- 1,5 метра – высокий уровень комфорта;
- 0,8÷1 метр может применяться для лестницы, установленной у стенки;
- менее 0,8 метра – для вспомогательных моделей.
Пример расчетных данных
Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.
В видео ниже представлен простой способ расчета лестницы:
Угол наклона лестницы (крутизна)
Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.
На схеме изображены разные углы наклона
К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.
Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме
Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.
Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.
Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:
2h + b = 600÷640, где
- h – высота ступеньки;
- b – ширина проступи;
- 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.
Рекомендации по размерам ступеней
Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.
Стандарты ступенек
Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.
Методика тригонометрического расчета размеров ступени
Чтобы определить расстояние между краями ступеней применяется следующая формула:
G / sin 63° = (0,5 × L) / sin (27° + α),
Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.
Отсюда:
- h = G × sin α= G × cos (90 – α);
- b = G × cos α= G × sin (90 – α).
Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.
Калькулятор расчета оптимальных размеров ступеней маршевой лестницы
Простой способ расчета ступеней представлен на видео ниже:
Определение оптимального угла наклона лестницы
Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.
Рассмотрим основные углы наклона:
- у бытовых лестниц угол варьируется от 30 до 45 градусов;
- для пологих конструкций и пандусов – 30;
- у приставных и крутых вариантов – 45÷75;
- хозяйственные лестницы – более 75.
Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:
D = H / tg α, где
- D – длина горизонтальной проекции лестницы;
- H – высота лестничного марша;
- α – угол крутизны.
Первым этапом в постройке лестницы на второй этаж будет планирование и измерение
Что нам нужно знать о будущей лестнице? Основное – это высота между этажами. И главное правило строения лестницы для удобства будущей эксплуатации – длинна ступеньки должна быть 30 см, высота 20 см. Если эти правила соблюсти, то ходить будет удобно. Для оригиналов, которые хотят сделать ступеньку покороче или повыше говорю сразу – переломаете ноги. Для ясности разберем на простом примере.
Допустим высота между этажами 3 м. (H1). Делим высоту этажа на высоту ступеньки 0.2 м. (H2) получаем 15 ступеней. То есть в магазине продавцу надо будет сказать, что вам нужно 15 штук ступеней. Затем умножаем число ступеней (N) на их длину 0.3 м. (L) получаем 4.5 м. длинна всей лестницы (L1). Четыре с половиной метра конечно очень много и следовало бы нашу лестницу сделать из двух маршей с площадкой в середине, но сейчас так усложнять не будем, пока говорим об основах.
Теперь рассчитываем длину тетивы. Тут на помощь «лестницеделу» придет всеми нами любимая еще со школы великая наука геометрия. Как в первоисточнике «квадрат гипотенузы равен сумме квадратов катетов». То есть длинна тетивы (Q) в квадрате равна H1 в квадрате + L1 в квадрате = примерно 5.5 м. На схеме все наглядно видно.
После расчетов переходим к практике. Первое что нам надо будет сделать – это взять две тетивы и отрезать их по размерам рассчитанным ранее. Соответственно необходимо нижний край обрезать под острым углом, чтобы тетива плотно прилегала к полу. Углы лучше всего вымерять строительной малкой (в магазинах продается). На второй этаж тетива лучше всего крепится на зуб.
Зуб на тетиве лестницы, на фотографии цифра 1.
Установка ограждений
Законченный вид лестнице придаётся вспомогательными элементами. Ограждения могут использоваться как резные, так и ровные, стальные либо деревянные фигурные.
Монтаж опор с балясинами из дерева – задачка достаточно непростая, требующая выполнения точной разметки и подгона.
Отверстие в ступени под шкант назначается на удалении от края, принимаемым в 1/2 от ширины основы балясины. Далее устраиваются отверстия, внутрь вклеиваются шканты. Они возвышаются над поверхностью на 10-15 мм.
Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.
При подготовке поручней их края обрезаются под требуемым углом, фрезеруются с нижней части. Чтобы состыковать перила со стойками на обрезе высверливаются отверстия. Установка деревянных перил производится на шкант, вставленный в опорную стойку.
Балясины качественно обмазываются клеем, поверх них в имеющийся паз помещаются перила. Несмотря на высокую надёжность получившегося соединения, рекомендуется дополнительно укрепить место стыка небольшими саморезами.
После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.
