Сборка конструкции
Когда материалы и чертежи есть, то нужно начинать работу. Первым этапом станет вырезание деталей из фанеры. Для этого лучше всего использовать электролобзик
Важно точно резать по размерам, иначе конструкция не сойдется
Потом шпангоуты склеивают с задним бортом, эти детали будут весьма тяжелыми. Если для плавсредства нужен мотор, то задний борт укрепляют.
Следующим этапом станет скрепление транца с бортами и дном. Обшивочные части крепить нужно с помощью клея.
После сборки конструкции нужно приготовить аэросил и эпоксидную смолу. Эти вещества смешиваются 1 к 1. Полученное вещество используют для герметизации швов. Также для этой цели, внутри лодки, швы заклеивают полосами из стеклоткани.
Важно: при такой работе используются весьма токсичные вещества, поэтому работать нужно на улице, или в проветриваемом помещении, и с использованием специальных средств защиты. Когда клей высыхает нужно поставить шпангоуты
Потом нужно установить сидения, багажные отсеки и другие элементы
После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором
Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором
Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором.
После этого следует процесс покраски конструкции, это поможет дополнительно защитить судно от влияния воды и придаст хороший внешний вид.
Покраска состоит из:
- Обезжиривания всех деталей судна;
- Обработки деревянных элементов пропиткой;
- Шпатлевки поверхностей. Это позволит замаскировать все дефекты;
- Грунтовки. Для этого можно использовать кипяченую олифу;
- Нанесения лакокрасочных материалов. Для этого можно покупать любую краску, но увеличить срок службы лодки помогут специальные водостойкие материалы для фанеры;
Лидеры голосования
FISHPRO X5 Длина, см: 540 Оценка читателей: 67.4 Всего голосов: 438
Лидер 500 Длина, см: 500 Оценка читателей: 66.1 Всего голосов: 1,378
Фантазия Длина, см: 420 Оценка читателей: 66.1 Всего голосов: 1,491
ProfMarine PM 300 Длина, см: 300 Оценка читателей: 65.4 Всего голосов: 1,256
ДжекБот 240 Длина, см: 240 Оценка читателей: 65.0 Всего голосов: 1,747
Волжанка 65 Длина, см: 650 Оценка читателей: 64.8 Всего голосов: 1,458
Spinningline 470 / SL 470 Длина, см: 478 Оценка читателей: 63.8 Всего голосов: 1,895
В-915 «Морской Дракон» Длина, см: 975 Оценка читателей: 61.9 Всего голосов: 1,417
Аквамаран 300 НДНД Длина, см: 300 Оценка читателей: 60.8 Всего голосов: 215
Ultraskiff 360 Длина, см: 182 Оценка читателей: 60.3 Всего голосов: 1,488
Самодельные лодки из пенопласта: чертежи
В интернете вы можете найти очень много различных моделей и чертежей
Перед тем, как делать лодку из пенопласта, необходимо составить ее проект. Для этого необходимо начертить все составляющие будущей конструкции с точными размерами и формой. Обычно длина лодки составляет 2,6 м, а ширина по днищу – 0,78 м. Самой трудной частью при проектировании является создание корпуса из деталей, которые не гнутся.
Чтобы качество изготовленного судна соответствовало проекту, необходимо учитывать правила расположения теоретических линий: это линии поверхности внешней обшивки, внутреннего настила палубы, кормовой и носовой кромки шпангоутов, а также линии кромки карленгсов и стрингеров. Более подробно проектирование судна и сборку чертежа можно посмотреть на видео.
Теперь на радиоуправляемую модель катера Schnellboot S100 надо изготовить рули. На эту модель их надо сделать 3 штуки. По правилам рули и винты можно сделать несколько больших размеров. Если центральный руль вполне достаточной площади, то боковые рули маловаты. Перо имеют форму трапеции, поэтому, сначала из бумаги, сделаем выкройку.
За основу можно взять рули из набора и немного увеличить площадь. После примерки выкроек перенесем их на материал, из которого будем делать детали. Здесь лучше применить нержавеющий и хорошо паяющийся металл. Для этих целей я использую листовую латунь толщиной 0,2-0,3 мм. Баллер делаем из велосипедной спицы, ее диаметр 2мм. Одни конец, на длину пера, плющится и обтачивается на электроточиле. Вот такие получились детали, приготовленные к пайке.
Устанавливаем баллер по месту оси вращения и хорошо припаиваем его мощным паяльником к одной из стенок пера. Затем сгибаем перо и запаиваем заднюю кромку, после, припаиваем торцы.
Вот такие получились необработанные детали.
Теперь их надо обработать и придать рулям нужную форму.
В конечном итоге получаются вот такие рули
Алгоритм постройки
Несмотря на то, что в постройке лодки своими руками нет ничего сложного, предлагаем перечень простых действий, благодаря которым, ваша лодка прослужит не один год!
1) Просмотреть разные чертежи лодок и выбрать тот, который больше всего понравится.
2) Перенести контуры выкройки на фанерный лист. Для этого можно воспользоваться готовыми лекалами, изготовленными по заказу или сделать их самостоятельно.
3) Очень аккуратно чистовой пилкой выпиливаются заготовки. Края деталей срезаем под углом для уменьшения зазоров. Обработать все детали шлифовальной машинкой или наждачкой.
4) Сборка. Соединить вырезанные заготовки лодки своими руками так, чтобы сформировались борта и дно будущего судна. Соединить все это при помощи шурупов и эпоксидки.
5) Сшить все швы с помощью проволоки. Соединить концы заготовок до их полного совпадения по шву. Придать форму корпусу с помощью распорок, установленных между бортами.
6) По обе стороны от середины лодки на расстоянии 3 см друг от друга следует установить по 2 шпангоута (всего будет 9 пар). На носу устанавливаются 4 соединительных элемента для крепления листов и 2-3 элемента понадобятся для кормы..
7) Перевернуть лодку своими руками. Фрезерным станком пройтись по шву, соединяющему половинки корпуса лодки. Итог — ровная щель для склеивания половинок.
8) Вынимая шпангоуты один за другим, стянуть половинки корпуса, затем установить их на стянутые листы, в уже сделанные отверстия.
9) Проклеить шов и места крепления шпангоутов эпоксидным клеем.
10) Подогнать и проклеить горизонтальные швы.
11) Соединить вертикальные швы бортов.
13) Между шпангоутами устанавливается перегородка, и на них крепятся опорные планки. Затем зашиваются промежутки между шпангоутами, в результате получаются носовая, гребная и кормовая банки.
14) Шпаклюются и проклеиваются стеклотканью все стыки лодки своими руками.
15) Крепится киль и продольные реданы.
16) Отделка: шлифуется и покрывается краской вся поверхность лодки внутри и снаружи.
На этом постройка лодки закончена. Она получается легкой, маневренной, недорогой и удобной. Хранить ее лучше на суше, а использовать на спокойных озерах и речках. Необходимо внимательно следить за швами и целостностью судна. Построив своими руками из фанеры моторную лодку, эксплуатировать ее в дальнейшем не составит труда. Транспортировка этой лодки не вызывает никаких проблем: она легкая, и ее можно перевозить даже на крыше автомобиля.
Бережное отношение, правильное хранение и контроль помогут надолго продлить срок ее службы. И много приятных воспоминаний, связанных с нею украсят жизнь. А всего то надо было решиться и построить из фанеры моторную лодку своими руками.
Перед тем как приступить к построению деревянной лодки, необходимо подготовить основную часть такого сооружения – бортики. Для этого необходимо взять самые ровные, длинные, достаточно широкие доски, которые изготовлены из ели или сосны.

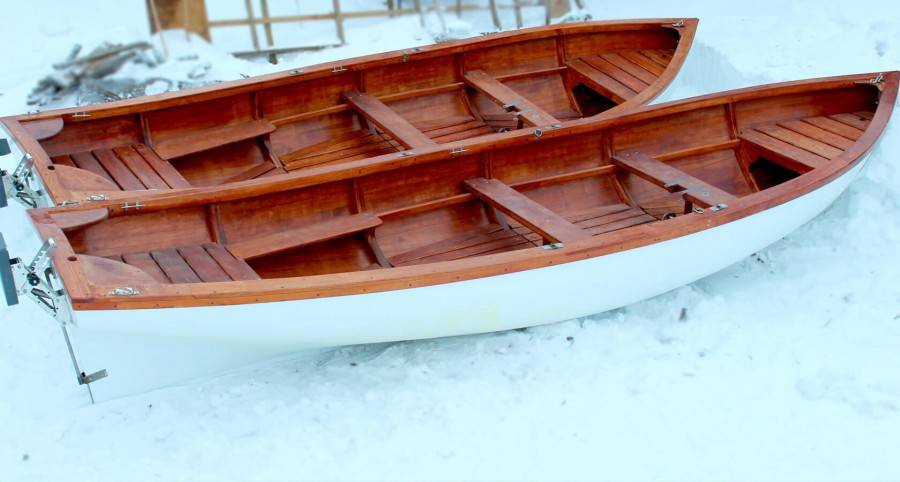

Посмотрите на фото самодельных лодок и вы увидите, что на ее бортах нет досок, у которых есть сучки – это очень важно. Доски для этой части лодки должны пробыть в сухом месте под небольшим гнетом на протяжении минимум одного года
Ремонт
Ремонтировать катер из стеклопластика или лодку требуется при возникновении типовых повреждений:
- дефекты декоративного слоя;
- трещины в корпусе;
- пробоины и полупробоины;
- расхождение углов;
- раковины.
Основные материалы для ремонта: стеклоткань, эпоксидные смолы. Начиная ремонт, рекомендуется расположить поврежденное место ближе к горизонтальному уровню. Поверхность должна быть чистой, сухой, обезжиренной. Может потребоваться фен, технический или бытовой. Перед началом заделки дефектов стеклоткань необходимо обезжирить, прополоскав в растворителе, и хорошо высушить.
При аварийном ремонте не стоит сушить ее над костром, так как образуется копоть. Перед укладкой на повреждение стеклоткань пропитывается в разведенном компаунде (полиэфирной или эпоксидной смоле), после чего отжимается протягиванием между двумя палками. Место ремонта нужно зачистить крупной шкуркой до стеклотканевого слоя, сделав его слегка махровым.
Устранение повреждений
Мелкие повреждения в виде царапин заделываются эпоксидной смолой без наполнителя или грунтом. Царапину сквозного типа убирают методом шпаклевания компаундом с наполнителем, после чего обработанное место остается зашлифовать и закрасить.
Мелкие трещины достаточно замазать эпоксидной смолой. Если треснул корпус, то с обеих сторон повреждения снимается декоративный слой до стеклоткани. После высушивания ее заполняют эпоксидной смолой. Для этого нажимают с каждой из сторон трещины, давая ей раскрыться, и промазывают. После этого края совмещают, фиксируют. Сверху, с обеих сторон, накладывают пропитанную компаундом полосу стеклоткани. После застывания место ремонта шлифуют, покрывают слоем смолы, снова шлифуют и красят.
Полупробоина характеризуется проломом с оставшимся куском пластика. Если пролом небольшой, то нужно вправить торчащий кусок. Для этого необходимо обработать компаундом все поверхности. При помощи упора и киянки кусок ставится на место, при этом с одной стороны образуется выпуклость, а с другой – вмятина. На выпуклое место укладывается стеклоткань с пропиткой, фиксируется грузом. После полимеризации полупробоина шпаклюется смолой с наполнителем. Дальнейшие действия, шлифовка – укладка пропитанного листа, повторяются дважды. Затем осуществляется шлифовка и покраска.
Пробоина заделывается с помощью пенопластового пуансона, желательно по внешним обводам. Из толстой стеклоткани делаются несколько заплат с допусками от 3 до 5 мм, так, чтобы толщина пакета соответствовала толщине корпуса. После установки пуансона вклеиваются заплаты. Алгоритм дальнейших действий тот же, что и в предыдущих случаях.
Расхождение углов устраняется аналогично заделке трещин, но берется стеклоткань в виде ленты. Раковина является самым неприятным видом повреждения. Иногда это дефект производства. Она может образоваться между слоями из-за попадания воды, которая распирает слои в зимнее время. Для ремонта понадобится вскрыть раковину, просверлив отверстие до попадания в полость.
Затем делается широкий разрез (до 5 мм) в месте ее наибольшего размера. Вскрытая полость просушивается феном, заполняется компаундом при помощи шприца. Обработанная раковина зажимается в пресс. Затем совершается привычный алгоритм шпаклевки, шлифовки и покраски.
Стеклопластик является прекрасным материалом для изготовления лодок и катеров, доступным в применении. Изготовленные своими руками стеклопластиковые лодки получаются долговечными и прочными, легкими в ремонте. Следует учитывать, что компоненты используемых в работе материалов не безопасны для здоровья. Необходимо работать в резиновых перчатках, защитных масках, очках, в хорошо проветриваемом месте.
Плоскодонка, как говорится в «Толковом словаре живого великорусского языка» В. Даля, это судно, сидящее, по прочим размерам своим, мелко, и потому неостойчивое, опрокидчивое. Ну, подробнее об эксплуатационных свойствах конкретно плоскодонки мы поговорим чуть позже, а пока вернемся к нашей плоскодонке, являющейся одной из самых простых и по своей форме, и по технологии изготовления лодок. Плоскодонка относится к судам индивидуального пользования (любительским). Плоское дно лодки позволяет эксплуатировать ее на мелководье (верховья рек, малые речки, озера), где отсутствует заметное волнение…
Наверное, некоторых любителей может заинтересовать мой опыт постройки картоп-мотолодки для автомобилистов из наиболее доступного в наших магазинах материала – пенополистирола. Согласитесь, идея новая: если гребные суденышки из пенопласта известны, то мотолодок из этого материала до сих пор, вроде бы, еще не делали…

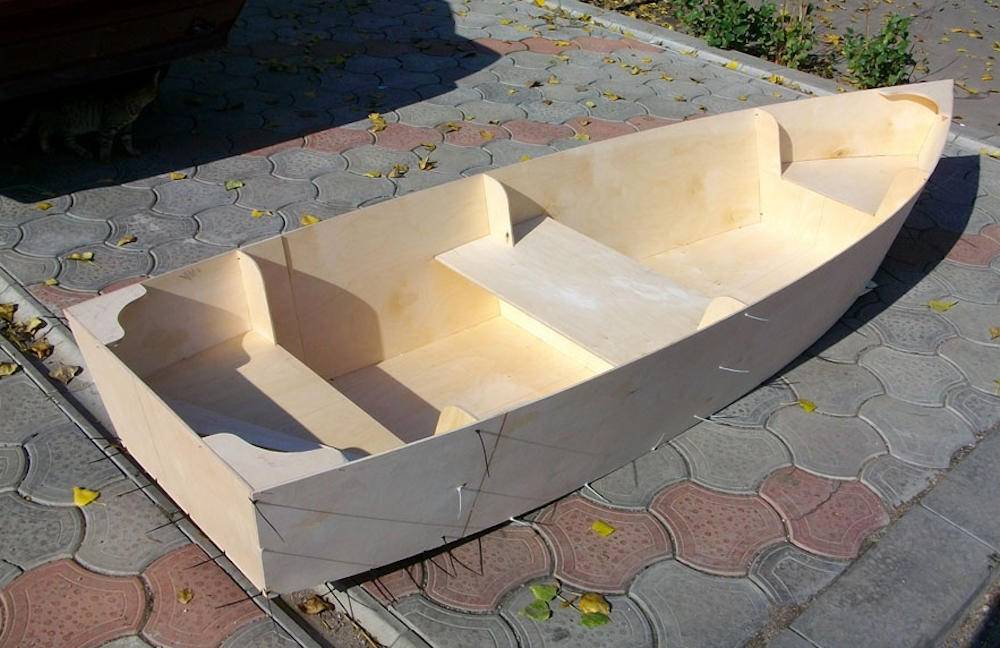

Плоскодонная лодка из фанеры
В носовой части устанавливают кольцо для цепи или швартовочного троса.
Плоскодонная лодка может быть сделана не только из досок, но и из влагостойкой фанеры марок ФБС или ФСФ.
Изготавливается лодка плоскодонка из фанеры по более простой технологии, чем аналог из досок. Сначала из листа фанеры лобзиком выпиливают два борта высотой 30–40 см в виде прямоугольных трапеций, прямоугольную кормовую и носовую часть. Затем при помощи специального клея, к целому листу фанеры (днищу) крепят последовательно сначала правый борт, затем корму, левый борт, носовую часть. При этом кормовая часть крепится к днищу под прямым углом, а носовая – под тупым (120–130°). Все элементы, помимо клея, скрепляются между собой и днищем брусками, располагающимися внутри плавсредства. После сборки лодка снаружи покрывается двумя слоями водостойкой краски или смолы.
Такая лодка, по сравнению со сделанной из досок, обладает такими плюсами, как малый вес, небольшие расходы на покупку материалов, простота изготовления.
Более подробно о том, как изготавливается такая лодка плоскодонка своими руками расскажет следующее видео:
На заметку. Плоскодонки бывают не только самодельные, но и заводские. Среди них популярны такие модели, как «SAVA» 270, «SAVA» 370, Лиман», «Тортилла-2», «Казанка 6М». Стоимость бюджетных лодок составляет 18 000–20 000 рублей, в то время как покупка более вместительных моделей премиум-класса обойдется в 25 000–30 000 рублей.
Таким образом, лодка плоскодонка – это плавсредство незначительно уступающее по своим характеристикам килевым лодкам. Изготавливается оно как из досок, так и из влагостойкой фанеры. Кроме самодельных лодок, в продаже имеется большой выбор заводских моделей плоскодонок из пластика, алюминия.
В рыбацких и охотничьих магазинах можно найти все что угодно, и лодки не исключение.
Но много людей хотят сделать плавательное средство самостоятельно, ведь это интересно и недорого.
У лодок, которые делаются своими руками, есть ряд преимуществ перед заводскими вариантами:
- Легкость конструкции.
Такое приспособление из фанеры будет намного легче, чем деревянные или металлические конструкции; - Устойчивость на воде.
Для такой лодки используют цельные листы фанеры, а ее формы получаются идеальными для спуска на воду; - Низкая стоимость.
Потратить деньги нужно будет только на фанерные куски, клей, лак и доски;
Чтобы обеспечить безопасность конструкции, использовать нужно только качественные материалы. Фанера должна быть цельной, без повреждений. Цена первых сортов немного выше, но надежность также важна.
Лодка из пластиковых бутылок
Необычным, но эффективным материалом для создания лодки могут стать банальные пластиковые бутылки. Поскольку наиболее распространённый объём такой тары ― 2 литра
, самым сложным этапом в конструировании будет именно сбор материала.
Для того, чтобы создать «бутылочную» лодку, потребуются следующие материалы:
- Бутылки;
- Водостойкий скотч и клей;
- Нож или ножницы;
- Проволока;
- Фанера и поперечины из дерева или металла.
Прежде всего нужно тщательно очистить бутылки от наклеек и этикеток. Однако самое главное, что необходимо сделать на этом этапе, ― придать пластиковой таре плотность и жёсткость
. В этом помогут законы физики. Бутылки помещаются в холодильник, там же плотно закручиваются крышками, а затем перемещаются в тепло. Таким образом воздух внутри бутылок нагревается и придаёт им упругую форму. Для пущей надёжности желательно закрепить крышки водостойким клеем.
Монтаж лодки из пластиковых бутылок
Из заранее подготовленных бутылок формируют своеобразные брёвна.
Первый шаг
― соединение двух бутылок донышками. Для закрепления натягивают пластиковое кольцо, вырезанное из середины пустой бутылки. Вся эта конструкция промазывается клеем и плотно заматывается скотчем в несколько слоёв.
У следующих двух бутылок обрезаются верхние части, после чего обезглавленный пластик насаживают на края заготовки, вновь применяя клей и скотч. Таким образом получается надёжный и герметичный фрагмент будущей лодки.
Дальнейший процесс состоит из повторения вышеуказанных действий и заканчивается при изготовлении бревна оптимального размера.
Один поплавок состоит из восьми брёвен
, которые соединяются крепкой проволокой, полиэтиленом и скотчем. В зависимости от предпочтений, количество брёвен может изменяться в большую или меньшую сторону. Самое главное ― соблюдать баланс и сделать из лодки надёжное средство передвижения.
Поплавки монтируются с помощью поперечин, изготовленных из дерева или металла. Дно лодки опять же может быть создано из различного материала. Это может быть фанера, пластик или металлический лист.
Финальным штрихом в изготовлении лодки может стать обшивка водостойкой тканью
или же отделка крепкой фанерой с последующей покраской. Так лодка прибавит в надёжности и эстетике.
Фанера
Самым распространённым материалом для изготовления лодок сегодня, безусловно, является углепластик. Но этот материал – вотчина промышленности. Когда речь идёт о самостоятельном творчестве, то на передний план выходит такой «народный» материал, как фанера
.
Фанера или по-другому, древесно-слоистая плита – строительный материал, создаваемый склеиванием специально выработанного шпона. Обычно количество слоёв шпона нечётное и, в любом случае, больше 3. Чтобы повысить прочность фанеры, каждый последующий слой шпона своими волокнами древесины перпендикулярен волокнам предыдущего слоя.
Шпангоуты – основа основ любого плавающего средства. Чертежи фанерных лодок, претендующих на нечто большее, чем звание плоскодонки, должны иметь отдельный вариант — расположение шпангоутов
Характеристики фанеры
При выборе фанеры для строительства лодки очень важно правильно выбрать её тип. По расположению волокон древесины на внешних слоях различают фанеру:
По расположению волокон древесины на внешних слоях различают фанеру:
- Продольную, когда волокна направлены по длинной стороне, и,
- Поперечной – по короткой.
Для строительства лодки лучше выбирать – продольную.
Конечно, возможен и такой изометрический чертёж, но это самый простой вариант для рубрики «чертежи лодки из фанеры бесплатно» — здесь нет шпангоутов, а работа во многом схожа со сборкой детского конструктора, разве что детали в десятки раз больше
По предназначению фанера делится на:
- строительную,
- промышленную,
- упаковочную,
- мебельную, и,
- конструкционную – именно эту и выбираем для наших целей.
Существует классификация фанеры и по отношению к воздействию влаги, что принципиально важно для лодки:
ФБА – такая , но её выбирать не стоит, она не отвечает жестким требованиям по влагостойкости; ФК – так обозначается достаточно устойчивая к влаге фанера; ФСФ – а так, с повышенной влагостойкостью; ФБ – пропитанная бакелитовым лаком, такая фанера считается самой стойкой и может использоваться даже в агрессивных средах, что важно в нашем случае, и под водой; БС – такая уже просто пропитывается бакелитовым клеем. Считайте, что если в вашем распоряжении оказалась такая фанера, то на 50% успех всего дела обеспечен
Такая фанера довольно долгое время специально использовалась в авиа и судостроении. В ней счастливо соединились все качества, необходимые для лодочных дел мастера – прекрасная гибкость, высочайшая прочность, полная водонепроницаемость, а ещё устойчивость к гниению и раскисанию; БВ – а вот эта пусть не вводит в заблуждение, она во многом похожа на БС, но не обладает влагостойкостью.
Принципиальная характеристика
Когда речь идёт об использовании фанеры для строительства лодки принципиальным будет выбор фанеры по её качеству, определяемом количеством сучков на метр квадратный наружного слоя.
Здесь различают 5 степеней качества:
- E – так называемое, элитное качество, когда сучки отсутствуют совсем. Излишне, наверное, говорить, что всегда необходимо стремиться к выбору именно такой фанеры;
- Ну, а далее, незамысловатая классификация качества — I, II, III и IV. В последнем случае количество сучков не контролируется.
- I – максимальная длина сучков и коробления не превышает 20 мм;
- II — трещины не более 200 мм, допустимы вставки древесины, а просачивание клея допустимо только на площади в 2% от общей площади листа;
- III – не более 10 штук сучков диаметром не более 6 мм. Вводится даже ограничение на общее количество недостатков – не более 9;
- IV – это самое плохое качество с даже выпавшими сучками и дефектами кромок под 5 мм.
Требования к конструкции
Стеклопластик является уникальным материалом и прекрасноподходит для самодельного производства лодок. Удобство, легкость и долговечность – основные качества данного материала. То – же самое относится и к конструкции. Строить стеклопластиковые лодки легко, главное, правильно склеить волокно для водонепроницаемости лодки на воде.
К конструкции предъявляют следующие требования:
- Максимальная жесткость бортов лодки. Толщина фанеры используется не менее 1,2 см., накладывается двойным слоем.
- Края бортов должны быть идеально ровными, иначе лодка будет неустойчива на воде. Для этого борта шпатлюются.
- Уложенное в формочки стекловолокно обязательно нужно смазывать воском.
- В материале не должен скапливаться воздух, поэтому стеклопластик наносится на матрицу послойно, в 5- 6 слоев.

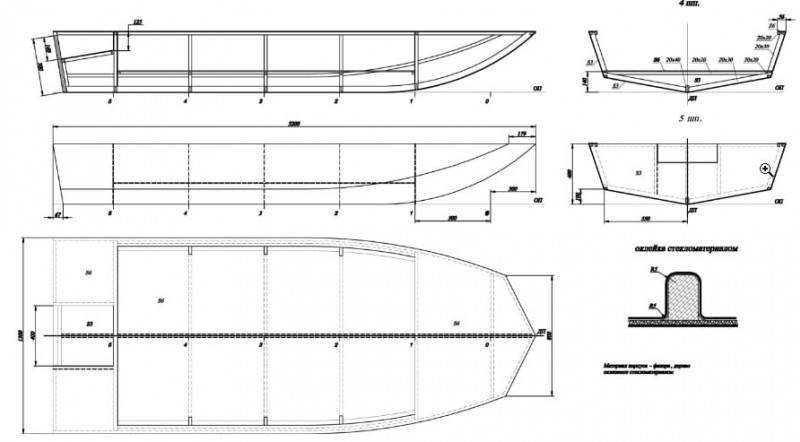

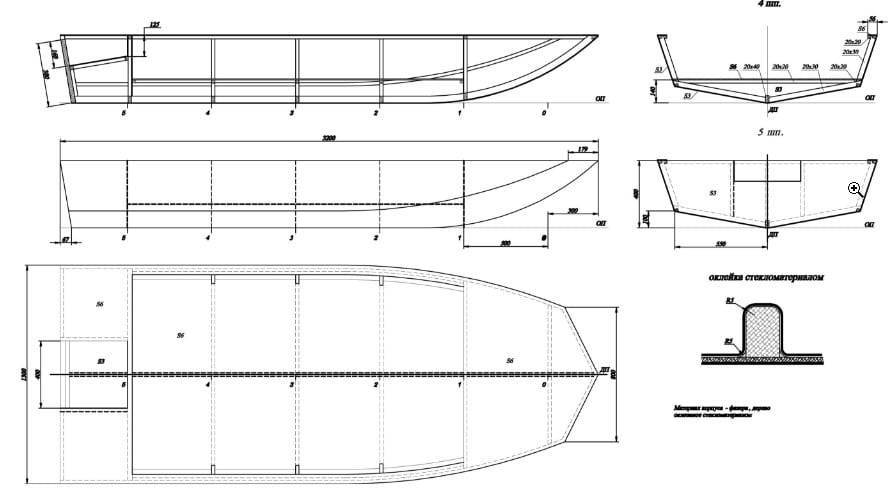

Размеры и чертежи
Рассмотрим технические возможности будущей лодки подробнее.
Относительно плоское и зауженное дно с небольшим подъёмом в носовой и кормовой части. Высота носовой части борта 540 миллиметров, что в свою очередь больше чем у многих моторных лодок подобного класса.
Для того чтобы завышенный нос не мешал обзору, делается срез по длине носовой части на 100 миллиметров. Носовая часть сконструирована таким образом, чтобы облегчить посадку или высадку пассажиров, а так же загрузку.
Под носом и кормой предусмотрены специальные грузовые отсеки. Конструктивное исполнение предусматривает возможность применения вёсел и маломощных моторов до 8 лошадиных сил.
Данную модель можно смело назвать многофункциональной, так как она отлично подойдёт для охоты, рыбной ловли и просто хозяйственных нужд.
Имеется возможность установки навеса, в случае плохих погодных условий на специальную алюминиевую конструкцию для которой предусмотрены гнёзда в бортовой части лодки.
Наибольшая длинна в метрах 2.3. Ширина в метрах 1.34
Высота бортов:
- Носовая часть 54 сантиметров.
- Задняя часть 40 сантиметра.
- Высота кормы 45 сантиметров.
- Масса корпуса двадцать килограммов.
- Грузоподъёмность 180 килограммов.
Возможность установки подвесного мотора от двух до восьми лошадиных сил.
Предусмотрена возможность использования одной весельной пары.
Рисунок № 1:
- А) Вид на днище.
- Б) Вид сверху.
- В) Транец (заготовки)
Рисунок №2. Наружная обшивка (заготовка листов):
- А) Борт.
- Б) Скула.
- В) Днище.
Капитальный ремонт лодки
Для капитального ремонта лодки вам необходимо:
- Набор для починки (входит в комплектацию плавсредства);
- Ножницы;
- Валик;
- Карандаш;
- Растворитель способствующий обезжириванию;
- Кисть для клеящего вещества.
Вырезаем округлую по форме заплату из запасной ткани. Она должна быть больше пореза на 4-5 см.
Обратите внимание!
Расправьте ремонтируемое место на плоской поверхности, очистите от грязи и обезжирьте растворителем. Положите заплатку на дырку и обведите карандашом, смажьте обе поверхности клеем для ПВХ и дайте высохнуть.
По истечении 15-20 минут повторите процедуру и снова дайте время на подсыхание. Через 5 мин можно начинать непосредственно реставрацию. Потрогайте пальцем поверхность заплаты, он должен слегка прилипать.
Затем для активизации клейкой поверхности необходимо нагреть саму заплатку и место прокола, для этого идеально подойдет фен, только действуйте быстро, чтобы клей не высох.
Теперь можно прикладывать поверхности друг к другу клейкой стороной, и аккуратно выгоняя весь воздух проглаживать заплату валиком. После оставляем просыхать минимум на один день.
В заключение нашей статьи, можно сказать, что необязательно сильно тратиться на покупку или ремонт лодки. Приложив некоторые усилия, можно наслаждаться любимым делом.
Обратите внимание!
Важные моменты

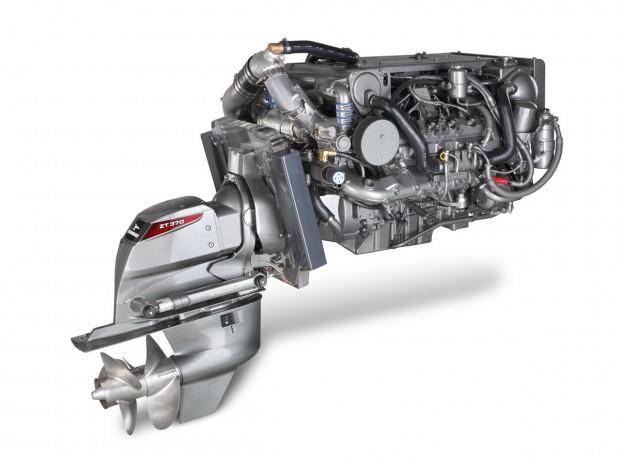

Если изготавливаются самодельные моторные лодки, то дополнительно делается чертеж специальных креплений для электрического либо бензинового двигателя. Однако более простым и дешевым вариантом будет использование обычных весел. Они зачастую делаются из 35-милиметровой березовой доски. При этом на конце веретена устанавливается шип с ручкой, а на кромку лопасти наносятся латунные накладки. Далее весло грунтуется и красится.
Ну и напоследок немного статистики. Как показывает практика, средний срок службы фанерных лодок составляет порядка 15-20 лет. Такой живучестью не могут похвастаться ни пластиковые, ни даже резиновые их конкуренты.
Несмотря на обилие в профильных магазинах рыбацких и туристических лодок самых разных форм и размеров, многие все же интересуются, как сделать самодельную лодку из фанеры. Главная причина подобного интереса заключается, пожалуй, в неистребимой тяге наших соотечественников к созидательному труду.
Пускай купить сегодня можно все, что угодно, но в самодельной шлюпке или швертботе, сделанных по чертежам чуть ли не из журнала «Рыболов», есть какое-то непередаваемое очарование.
В статье мы приведем несколько советов, используя которые, вы сможете довольно быстро научиться делать лодки — самоделки из фанеры.
Как сделать лодку из досок своими руками
Это увеличивает увлажненную зону и уменьшает скорость лодки, но в то же время способствует скольжению и уменьшает наклон лодки для «дельфина» «Козленев» (ритмическое отскок). Часто во время строительства лодки вогнутость является особенной.
Однако вогнутость может быть получена, например, при ненадлежащей перевозке лодки на прицепе или при недостаточном хранении, если нет опоры непосредственно под диаметром.
«Качающийся стул» — это явление прямо противоположно «чванству».
Нижняя часть лодки имеет выпуклость в продольном осевом направлении от носа до кормы у бокового вида. По пути выпуклость дна может быть следствием «козла», «дельфинизации».
Вогнутость и выпуклость представляет собой многогранную площадь и что особенно важно в области от центра к задней части (называемой критической зоны в нижней части) отрицательное влияние на скорость лодки, часто приводит к снижению скорости к высокой производительности лодки, нескольких километров в час
Установки с одним или несколькими двигателями
На устройствах с одним двигателем устройства с правосторонним управлением почти всегда установлены.
Это просто дар традиции, но тем не менее он сохраняется с практикой изготовителей прогулочных судов. В этом случае панель управления расположена с правой стороны лодки, чтобы компенсировать рулон, вызванный правильным вращением винта.
Это управляет цилиндром рулевого управления в обоих направлениях, когда PLA или другая двигательная система одинаково управляют гидравлической системой с обрезкой. Большинство изготовителей кораблей предпочитают вращать винт «снаружи» винта в противоположном направлении от центра с обеих сторон, другими словами, вращение правого правобортного НОА и ПЛК левобортного против часовой стрелки; в то время как предполагается, что маршрутизация, в общем, хотя и не очень, а улучшение.
Кроме того, это обеспечивает более сбалансированное управление в силовой работе только одного из двух двигателей.
Многие пожилые люди, оснащенные двумя подвесными двигателями с лодками, используют пропеллеры, которые вращаются в одном направлении. В недостатке такой системы включает увеличение крутящего момента рулевого колеса при больших углах, как вверх, так и вниз (на лодках без усиленных рулевого управления), а также (например) небольшого корм сноса в нужное время, когда сила два винтов лодки в очень грубой воде » делает «корпус на поверхности и буквально летает, как воздушные камеры».
В рыбацких и охотничьих магазинах можно найти все что угодно, и лодки не исключение.
Но много людей хотят сделать плавательное средство самостоятельно, ведь это интересно и недорого.
У лодок, которые делаются своими руками, есть ряд преимуществ перед заводскими вариантами:
- Легкость конструкции.

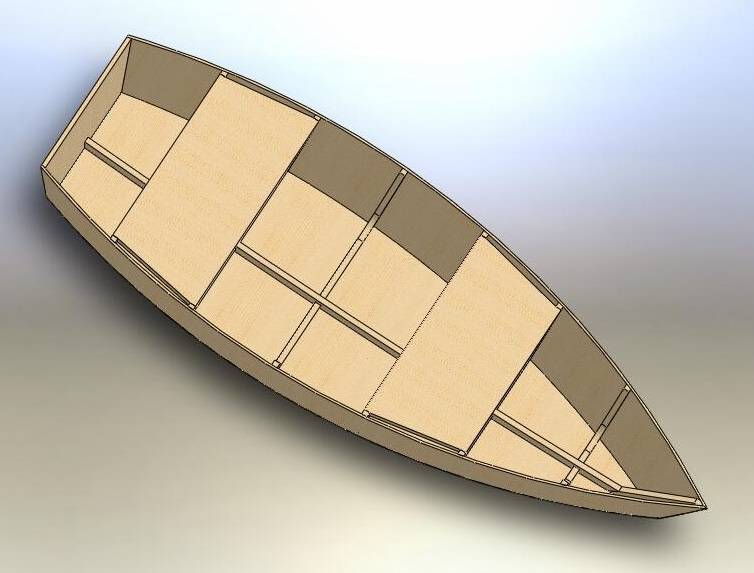

Такое приспособление из фанеры будет намного легче, чем деревянные или металлические конструкции; - Устойчивость на воде.
Для такой лодки используют цельные листы фанеры, а ее формы получаются идеальными для спуска на воду; - Низкая стоимость.
Потратить деньги нужно будет только на фанерные куски, клей, лак и доски;
Чтобы обеспечить безопасность конструкции, использовать нужно только качественные материалы. Фанера должна быть цельной, без повреждений. Цена первых сортов немного выше, но надежность также важна.
Заключение
Несколько простых способов помогут узнать, как сделать лодку своими руками из различных материалов. Даже если попытка будет не удачной, опыт изготовления судна самостоятельно точно запомниться.
Но если всё-таки шлюпка получиться хорошей, то она непременно пригодиться как для прогулок с семьей по речке, так и для рыбалки. Поэтому не упускайте возможности попробовать сделать шлюпку своими руками.
Рыболовам и другим людям, которым необходимо отправляться на свой промысел по воде, приходится задумываться о надежности используемых для таких поездок суден.
Один из наиболее трудоемких этапов создания такой лодки — изготовление матрицы для нее; подойти к подобному процессу следует с максимальной тщательностью, ведь от качества работы над ним зависит крепость, надежность и долговечность плавсредства
Для матрицы потребуется достаточно плотная двухслойная фанера (порядка 1,2 см в толщину) — это необходимо для обеспечения жесткости будущего изделия и особенно важно для бортов. Сначала надо изготовить по выбранному чертежу каркас (он не должен быть маленьким — технология требует крупных размеров лодки), а затем начать прикреплять на него шпангоуты — ребра корпуса судна, — киль и другие детали. Если у человека не имеется опыта в судостроении, ему предварительно не помешает получше изучить принцип создания обычной лодки или доверить именно этот этап кому-то более умелому
Если у человека не имеется опыта в судостроении, ему предварительно не помешает получше изучить принцип создания обычной лодки или доверить именно этот этап кому-то более умелому.
На изготовление фанерной матрицы уйдет не один день, а то и больше недели, и по завершении процесса следует подвергнуть данную конструкцию тщательной шлифовке и зачистке — лучше это делать при помощи наждачной бумаги. Однако подготовка каркаса на этом не завершается, ведь впереди — наиболее емкий по времени этап создания стекловолоконной лодки — выравнивание внутренних элементов матрицы. Данный процесс, для осуществления которого следует использовать полиэфирную шпатлевку, подходящую для транспортных средств, крайне необходим для обеспечения устойчивости и ровности бортов плавсредства. Потому подойти к выполнению такой задачи нужно с максимальной тщательностью и дотошностью, ведь малейший изъян, не замеченный на данном этапе, может привести к серьезным нарушениям плавучести лодки.
Дабы легче было обнаружить все неровности — в том числе самые мелкие — и прочие дефекты, не помешает сделать по всей матрице симметричную разметку, а затем при помощи шпатлевки устранить подобные недостатки. Такую работу следует выполнять с использованием элементарных защитных средств: перчаток, респиратора, специальных очков, — ведь даже пыль, выделяемая при зачистке шпаклевки, способна нанести серьезный урон здоровью человека. Когда все дефекты будут устранены, и нанесенный по ходу подобной операции материал основательно подсохнет, надо приступить непосредственно к накладыванию стекловолокна
Для обеспечения прочности конструкции его потребуется порядка 5-6 слоев, причем при их нанесении важно будет проследить, чтобы между ними не оставалось пузырьков воздуха
Однако для удобства извлечения лодки из матрицы перед накладыванием стеклопластиковых слоев не помешает промазать форму четырьмя слоями специального разделительного воска, а когда он подсохнет — нанести слой гелькоута. Укладывать внутрь конструкции стекловолокно надо тщательно, следя, чтобы они прилегали к форме и друг к другу максимально плотно, без зазоров. Впрочем, ничего особенно сложного именно в этом этапе работы, по свидетельству опытных «лодкостроителей», нет, тут главное — проявить старательность и дотошность. Наносить стеклопластик на форму следует тонкими слоями, каждый из которых непременно промазывать — для склейки и герметичности — эпоксидной смолой, каждый раз дожидаясь подсыхания предыдущего слоя.
Последний, наружный, слой, дабы он получился красивее, лучше будет изготовить из особого «верхнего» стеклопластика — он придаст плавсредству более презентабельный вид. Если в изделии предусмотрены сиденья и прочие дополнительные элементы, для них надо создать отдельную матрицу, изготовить их по такой форме и вставить в нужные места на корпусе. Когда стеклопластик хорошенько подсохнет, лодку следует аккуратно выдавить из формы (для этого можно воспользоваться ниппелями), а затем прошпатлевать и покрасить; при желании, возможно приделать к готовому изделию мотор.
