Как сделать мангал из газового баллона, бочки, трубы

Какими бывают мангалы?

Мангал очень давно применяется не только поварами для приготовления мяса и овощей на углях, но и любителями.

Виды мангалов:

• Портативные или складные. Эти модели самые популярные. Их удобно брать с собой на природу и в далекие поездки. Он занимает мало места и легко собирается;
• Переносные. Данные мангалы не предназначены для перевозки, но их можно легко передвинуть и перенести в другое место. Зачастую, это габаритные конструкции.
• Стационарные (профессиональные). Эти мангалы устанавливают в ресторанах и кафе, но можно пользоваться им и в домашних условиях. Они очень большие. Ставят их в определенное место, где уже есть специальная фундаментная подставка и дымоход.

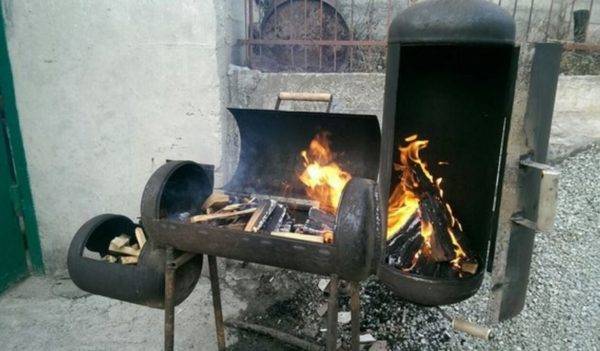

Сделать мангал можно из самых различных материалов. Обычный газовый баллон будет идеальным решением. Например, мангал-коптильня. Подробные чертежи и инструкция помогут вам создать данное приспособление из обычного газового баллона. Но помните, что вы должны предусмотреть топку и сделать свою коптильню герметичной.

Дно баллона разрезается, и вы получите отверстие – это и будет топка. Обычно, наваривают толстые железные листы, чтобы коптильня прослужила вам долгие годы. В итоге у вас получится цельная конструкция, с дверкой и небольшой печкой. Обязательно приделайте трубу. Ее можно купить в специализированном магазине или на строительном рынке. Она должна быть среднего размера. Многие умельцы устанавливают специальный моторчик, с помощью которого будет вращаться мясо на вертеле. Но можно вешать куски мяса или тушки на небольшие крючки.

Готовый мангал стоит покрасить. Для это отлично подойдет не токсичная и термостойкая краска.

Перед тем, как начать готовить в новом мангале, его стоит как следует помыть и проколоть. Не всегда одного раза достаточно. Газ может долго не выветриваться.

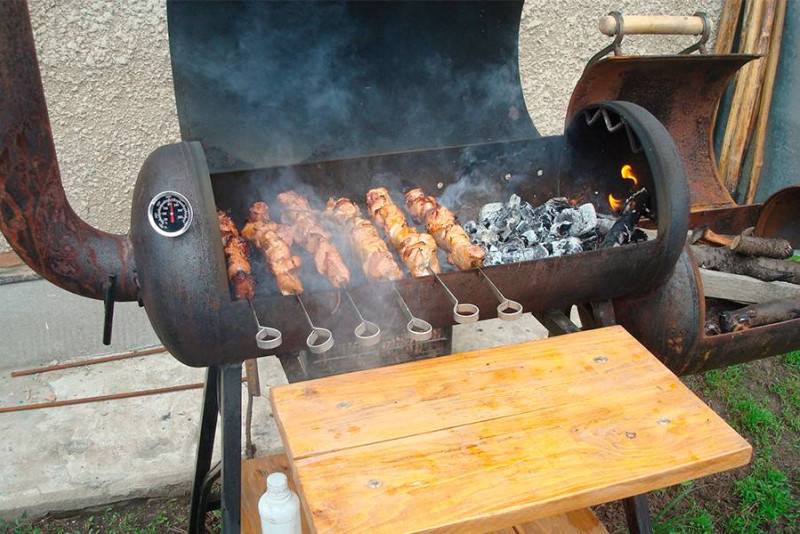

Еще один вид мангалов, на который стоит обратить внимание – это мангал-паровоз. Его не так просто сделать и придется потратить не один день, чтобы получить готовую конструкцию. Внешне мангал действительно напоминает паровоз

Его можно считать универсальным изделием, потому что он состоит из: обычного мангала, гриля, коптильни и барбекю. Мастера с помощью нескольких больших газовых баллонов способны создать настоящий шедевр

Внешне мангал действительно напоминает паровоз. Его можно считать универсальным изделием, потому что он состоит из: обычного мангала, гриля, коптильни и барбекю. Мастера с помощью нескольких больших газовых баллонов способны создать настоящий шедевр.

Основа мангала-паровоза – это газовый баллон объемом 50 литров. Остальные части можно изготовить из труб и небольших бочек. Если вы будете делать колесики, то готовые можно купить в любом магазине. Готовое изделие обязательно нужно покрасить термостойкой краской. Чтобы мангал долгое время прослужил вам, за ним стоит ухаживать и обновлять покрытие.

С помощью кованых узоров можно украсить готовое изделие. К газовому баллону можно приделать небольшие столики, выдвижные решетки и различные функциональные элементы.

Мангал-паровоз может и украсить дачный участок, но и с помощью него можно готовить различные блюда за короткое время.

Самостоятельно изготовить мангал очень сложно. Нужно обладать различными навыками, например, умело пользоваться сваркой и болгаркой. Эти инструменты очень опасны для человека. Несоблюдение техники безопасности может привести к плачевным результатам.

Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

• следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
• не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
• в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
• не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
• не ставьте конструкцию близко к легковоспламеняющимся предметам;
• не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

Чертежи и расчеты

Следующим моментом подготовки будет составление чертежей и проведение расчетов. При составлении чертежа нужно тщательно продумать все детали. К ним относится расположение:

• поддувальных отверстий;
• ножек;
• трубы для вывода дыма;
• вырезов для шампуров;
• петель;
• уголка;
• ручки;
• полочки для дров;
• подставка под баллон.

После, на баллоне нужно расставить разметку согласно чертежу. Разрез под крышку будущего гриля желательно делать ровно посередине баллона, не забывать при этом отставлять небольшие отступы с торцов. Например, для 50 л емкости отступ с каждой стороны будет равняться 20 мм.

Меры предосторожности

При изготовлении жаровни из газового баллона следует быть очень аккуратным и перед началом работы соблюдать меры предосторожности. Даже пустой он содержит остатки пропана и конденсат, что при попытке вскрыть его может привести к взрыву

Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ

Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ

Чтобы удалить конденсат, нужно при помощи газового ключа открыть вентиль и перевернуть баллон вниз отверстием на несколько часов. После этого пустую емкость наполняют водой, содержащей моющее средство. Оставить раствор на несколько дней. За этот период все вредные и опасные вещества отстанут от стенок будущего гриля, и с ним можно начинать спокойно работать.

Этапы изготовления

Изготовление гриля своими руками состоит из нескольких этапов – разметка, распиливание, сборка, установка ножек, монтаж крышки и ручки. После того, как баллон обработан мыльным раствором, можно начинать работу.

Разметка емкости в 50 литров стандартный диаметр, которой 96 см:

1. положить баллон на бок;
2. от продольной сварочной линии отмерить в обе стороны по 24 см, что разделит емкость ровно пополам, и нарисовать первую горизонтальную линию;
3. с обоих торцов отмеряют по 3 см и наносят еще разметки, вкруговую;
4. оставить на первой линии несколько отметок под шампуры, расстояния между ними при этом должны быть не более 8-10 см;
5. последней разметкой обозначить крышки, при этом с передней стороны отмеряют от первой горизонтальной линии 10 см вверх и рисуют еще одну.

Распиливание и сборка:

1. распилить баллон пополам по первой линии при помощи «болгарки»;
2. приварить или закрепить при помощи болтов один край крышки;
3. только после этого вырезать боковые стороны крышки по второй горизонтальной линии;
4. приварить с наружной и внутренней стороны, между петлями, уголки-ограничители, которые будут препятствовать деформации крышки;
5. с обоих торцов закрепить при помощи сварки стальные полоски, которые позволят фиксировать крышку при закрывании гриля;
6. для того, чтобы крышка не запрокидывалась назад, к ней с одной или обеих сторон приваривают цепи;
7. на первой продольной линии сделать выемки по разметкам при помощи болгарки;
8. на параллельной стороне напротив каждого углубления просверлить отверстия Ø 1 см;
9. сделать дрелью несколько отверстий на дне жаровне в шахматном порядке (для хорошей тяги);

на месте бывшего вентиля приварить трубу.

Монтаж ножек.

Ножки прикрепляют с торцов гриля, с каждой стороны по две штуки. Между собой их желательно укрепить при помощи уголков, что обеспечит конструкции большую устойчивость.

Перед монтажом следует определить высоту жаровни. Самой оптимальной считается 1 метр, но можно сделать чуть выше или ниже, ориентируясь на свой рост.

Для закрепления ножек гриль переворачивают вверх днищем. Затем просверливают в нем 4 отверстия, в которые вставляют болты резьбой наружу. Их можно как приварить, так и привинтить к ножкам. В первом случае крепления сначала приваривают к днищу затем к опоре. Во втором – к ножкам приваривают гайки, к которым и прикручиваются, предварительно вставленные в днище, болты.

Внизу под грилем к ножкам можно прикрепить решетку для дров и других принадлежностей для барбекю.

Установка ручки.

Просверлить с лицевой стороны 2 отверстия. Вставить в них болты и прикрутить ручку. Можно использовать как готовые, сделанные из жаропрочных материалов, так и сделанные самостоятельно из металлического прута.

Особенности такого устройства

Простейший металлический мангал имеет форму коробки без крышки, на дне которой тлеют угли, а на борта в поперечном направлении укладывают шампуры. Такие сооружения просты и недолговечны, поскольку их чаще всего изготавливают из обычной листовой стали. Она быстро прогорает, и мангал выходит из строя.

Если в качестве донора использован газовый баллон, форма жаровни меняется. Вместо лотка прямоугольного сечения возникает полукруглый желоб.

К нему можно собрать подставку, которая крепится жестко или является съемным элементом. К верхней части (где вентиль) приваривают дымоход, который подключают к дымовой трубе.

Если в закрытую жаровню уложить продукты и заткнуть дымоход, получается компактная и весьма эффективная коптильня. Кроме того, крышка позволяет сохранить внутреннюю часть в сухости, если вдруг начался дождь.

Сам процесс изготовления мангала достаточно прост. Основные усилия прилагаются для создания привлекательного внешнего вида. Как правило, старые баллоны выглядят весьма печально и нуждаются в очистке и нанесении финишного покрытия.

Здесь могут использоваться различные варианты, некоторые пользователи создают весьма выразительные и оригинальные изделия в виде подводных лодок, паровозов и т. п.

Монтаж дымоходной трубы для мангала

Дымоходная труба — это не обязательный элемент нашего самодельного мангала, но она придаёт более эстетичный вид и работает как регулятор степени копчёности приготовляемого продукта.

Для изготовления этого элемента вполне подходит труба с наружным диаметром 90м_. и длиной 70см. Так как заводские углы имеют очень плавный поворот, острый угол можно сварить самому, предварительно вырезав сегмент трубы, который от точки поворота размечается с помощью угольника в две стороны по 45 градусов по окружности трубы. Вырезав болгаркой сегмент, загибаем меньшую часть к большей, с помощью уголка проверяем угол 90 градусов и свариваем их в месте. После этого выставляем трубу к месту приварки, там, где мы установили заслонку, и хорошо свариваем по кругу трубу. Следует заметить что каждый шов нужно зачищать зачистным диском. Так он приобретает более эстетичный вид и хорошо просматривается качество сварного шва.

Когда труба приварена, устанавливаем защитный колпак. Он фиксируется зажимным болтом.

Подготовительные мероприятия

Прежде чем взять в руки сварочный аппарат, необходимо подобрать газовый баллон и подготовить его к работе, составить примерный эскиз будущего мангала и запастись необходимым инструментом и материалами.

Какой баллон можно использовать

Для изготовления мангала подходят любые газовые баллоны цилиндрической формы. Оптимальным вариантом является достаточно вместительная и самая распространённая 50-литровая ёмкость для бытового пропан-бутана. При желании получить более мобильную и лёгкую конструкцию, которую можно будет перевозить в багажнике легкового автомобиля, можно взять стандартный баллон на 27 литров. При этом надо учитывать, что ширины рабочего пространства переносного мангала может быть недостаточно из-за сферической формы боковин.

Идеальным вариантом для стационарного барбекю будет автомобильный газовый баллон на 50–80 литров. Он имеет увеличенный диаметр, поэтому разжигать дрова будет намного удобнее. Кроме того, такой сосуд обладает повышенной вместительностью. Его ширина даёт возможность задействовать всю длину стандартного шампура, а это позволит приготовить обед на большую компанию. Единственным нюансом является то, что найти ненужный автомобильный газовый бак будет непросто, а покупка нового будет нецелесообразной с финансовой стороны.

Мангалы, построенные из автомобильных газовых баллонов, отличаются увеличенной шириной, а следовательно, и большей вместительностью

Газовые баллоны изготавливаются из высококачественной легированной стали толщиной 3 и более миллиметров, поэтому, даже если ёмкость длительное время стояла под открытым небом, она, скорее всего, будет пригодной к использованию. Если же сосуд сильно проржавел, то не стоит тратить на него время — найти заготовку в хорошем состоянии не составит труда.

Как обезопасить себя от взрыва

Даже если вентиль используемой ёмкости полностью откручен и газ из неё не выходит, не спешите браться за болгарку. Несмотря на то что внутри баллона давление сравнялось с атмосферным, в нём, скорее всего, остались небезопасные вещества — пропан-бутан и конденсат. Последний сливают, переворачивая сосуд вверх тормашками, а чтобы полностью удалить взрывоопасное содержимое баллон доверху наполняют водой и оставляют на несколько часов. Только после того, как будет выполнено это требование и слита жидкость, можно приступать к резке и сварке металла.

Приступать к работе можно только после полного удаления остатков газа

Схемы и чертежи

Мангал из газового баллона является настолько простым сооружением, что не требует тщательного проектирования. Тем не менее на подготовительном этапе рекомендуется составить небольшой чертёж или эскиз будущей конструкции с указанием размеров всех её элементов. Это даст возможность определить, сколько и какого металлопроката потребуется, а также позволит правильно спланировать отдельные процессы. Возможно, в работе над мангалом вам помогут чертежи и схемы, представленные в нашей галерее.

Галерея чертежей и схем

Схема мангала с опорной конструкцией

Чертёж мангала из 50-литрового газового баллона

Конструкция мангала из газового баллона

Схема движения разогретого воздуха

Материалы и инструменты, необходимые для работы

Кроме, собственно, самого газового баллона, понадобятся:

• отрезки стальных труб и уголков;
• металлические ручки для крышки мангала;
• дверные или мебельные петли;
• труба диаметром 100 мм с 90-градусным коленом, если планируется устанавливать дымоход;
• решётка, которая понадобится для барбекю;
• болты с гайками или заклёпки.

Кроме того, следует подготовить декоративные элементы, предназначенные для облагораживания конструкции, а также грунтовку, краску и растворитель, которые понадобятся для её окрашивания.

Если же говорить об инструментах, то мы уверены в том, что они найдутся у каждого интересующегося вопросом постройки самодельного мангала:

• сварочный трансформатор или инвертор;
• УШМ — угловая шлифмашина (в просторечье «болгарка»);
• электроды Ø3–4 мм;
• отрезной и зачистной диск к УШМ;
• дрель электрическая;
• набор свёрл для работы по металлу;
• струбцины для фиксации металлических деталей;
• длинная металлическая линейка;
• чертилка;
• кёрн;
• разводной и газовый ключ;
• набор гаечных ключей.

Если после изготовления мангал будет подвергнут окраске, то дополнительно подготавливают насадку-щётку на дрель или «болгарку», а также кисти или распылитель с компрессором.

Что нужно приготовить для работы?

Для начала работ необходимо подготовить инструменты, а также вспомогательные расходные материалы.

✹ Инструменты для выполнения работы:

• углошлифовальная машинка (УШМ, болгарка) с набором отрезных и зачистных дисков;
• сварочный аппарат с электродами. Практика доказала, что современные инверторные устройства могут производить сварку при постоянном токе в тонкостенных изделиях;
• рулетка и другие измерительные приборы помогут разметить заготовки;
• токарный станок позволит выточить петли и рукоять. Можно и купить необходимые приспособления;
• электродрель со сверлами по металлу;
• электрошуруповерт позволяет быстро собирать отдельные детали в узлы и целую конструкцию;
• заклепочник вытяжного типа применятся для создания неразъемных соединений;
• карандаш и чертилка, а также мел помогут размечать заготовки;
• защитные приспособления: маска сварщика, фартук, перчатки, очки или маска для выполнения слесарных работ, респиратор.

✹ Материалы для работы:

• баллон на 50 л газовой смеси;
• катаные уголки, профильные трубы;
• металлический прут диаметром 8…16 мм;
• метизы: саморезы, винты и болты с гайками;
• краска огнеупорная, жидкость для смывания загрязнений и жира;
• черенок от лопаты или иного садового инструмента.

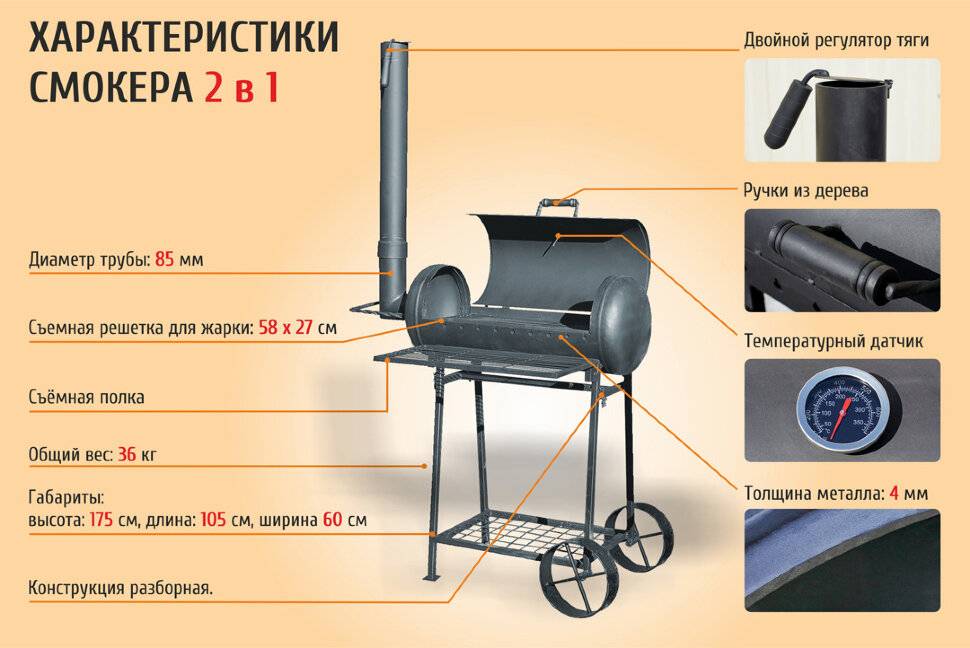

Конструкция мангала из баллона

Перед началом работ нужно разработать чертеж будущего изделия. В конструкции предусматриваются:

• поворотная крышка, для ее изготовления будет использована часть обечайки;
• для открывания и закрывания крышки при эксплуатации понадобится ручка. С целью предотвращения ожогов снаружи надевается деревянная рукоять;
• петли понадобятся для поворота крышки при открывании и закрывании. Использовать заклепки нецелесообразно, они могут расплавиться, так как внутри в процессе горения возможно повышение температуры свыше 700…800 ⁰С;
• края срезанной обечайки нужно усилить уголком. Он дополнительно уплотнит стык между частями;
• для отвода продуктов горения необходимо приварить патрубок с коленом;
• все устройство нужно поставить на ножки, высота которых поможет эксплуатировать мангал, не наклоняясь при приготовлении пищи;
• под самим баллоном целесообразно разместить полочку для твердого топлива;
• чтобы дрова или уголь нормально горели, нужно организовать приток воздуха. Для этого достаточно прорезать поперечные пазы. Возможен и более продвинутый вариант с использование трубопроводов для принудительной подачи воздуха.

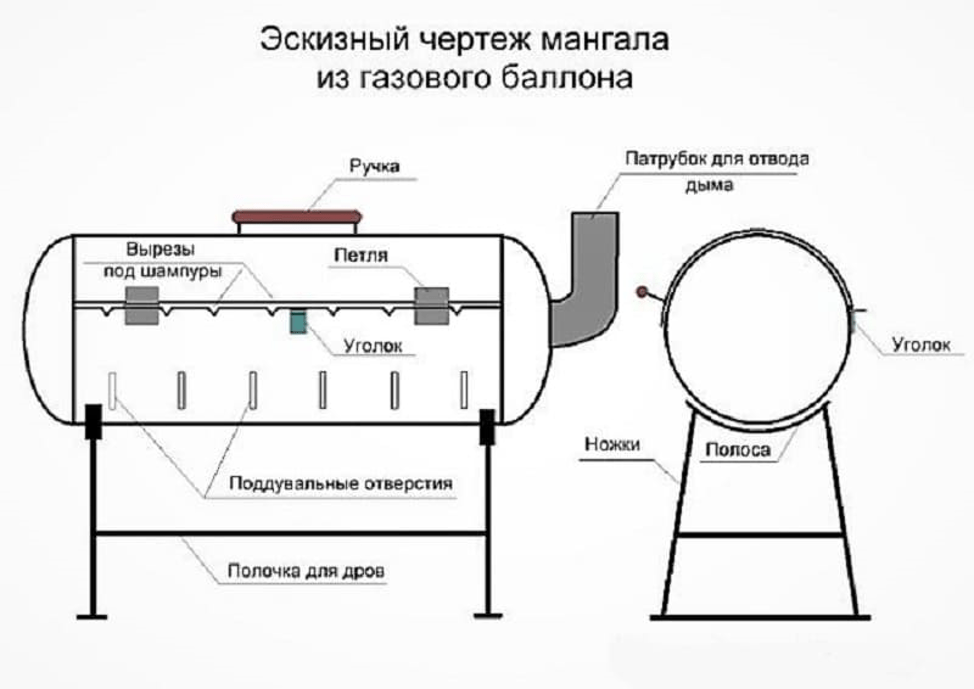

Эскизный чертеж будущего мангала

В процессе изготовления в проект могут вноситься дополнения или некоторые изменения. Их цель – оптимизация конструкции установки.

Основные резы заготовки перед началом сварочных работ

Самыми распространенными являются баллоны, объем которых составляет 50 л. Их проще достать. Они реализуются на заправочных станциях, где производится заправка пропаном. Там всегда имеются непригодные для дальнейшей эксплуатации емкости.

Креативная конструкция садового мангала из баллона

Некоторые мастера создают довольно интересные конструкции. В них предусматривают установку вспомогательных полок для установки посуды, полуфабрикатов и готовых блюд.

Можно встретить самодельные конструкции, где устраивают навесы от дождя. Тогда приготовление пищи можно выполнять даже в непогоду.

Наличие закрывающейся камеры превращает мангал в барбекю из газового баллона. Здесь пища готовится в замкнутом пространстве. От прогорающих углей тепловой поток излучения направляется на внутреннюю цилиндрическую поверхность, а потом отражается от нее и попадает на приготавливаемую пищу. Создается барбекюшница, в которой удобно готовить блюда восточной кухни.

Внимание! Можно услышать мнение, что внутри подобных барбекюшниц нагрев продукта происходит неравномерно. На самом деле наличие отражающих поверхностей из толстого металла позволяет поддерживать высокую температуру во всем объеме. Тепловое излучение распространяется во все стороны, а потом отражается на продукты, располагаемые на решетке

Тепловое излучение распространяется во все стороны, а потом отражается на продукты, располагаемые на решетке.

Возможным продолжением может стать малогабаритная коптилка для горячего копчения мясных и рыбных продуктов.

Чертеж коптильни из двух газовых баллонов

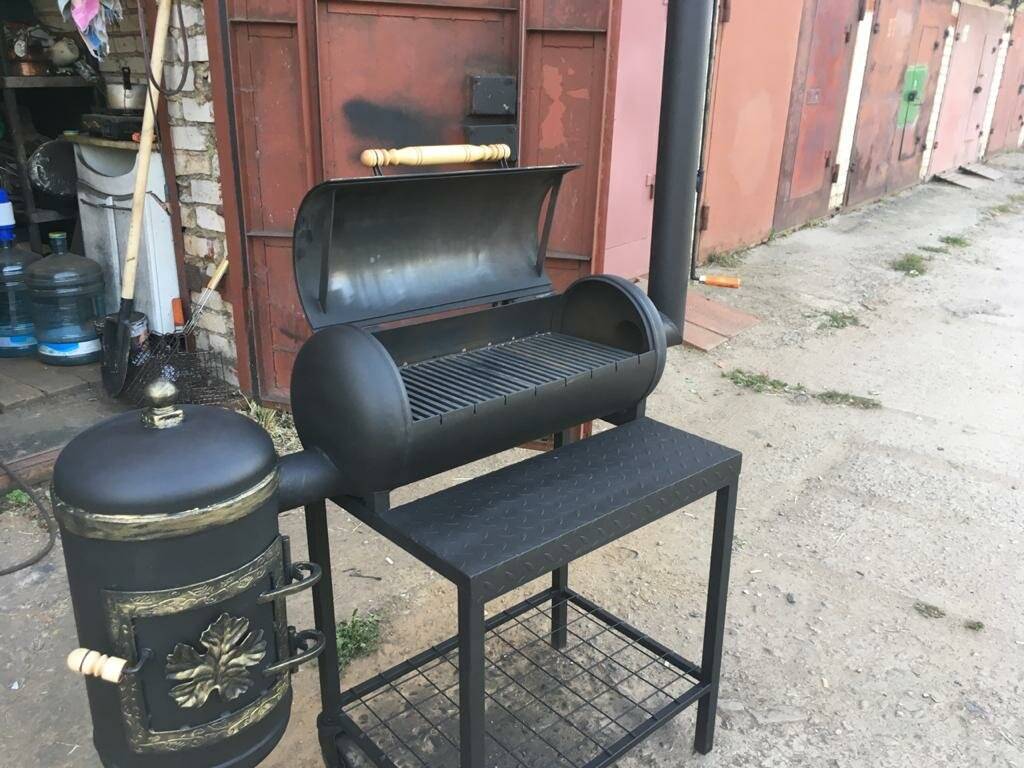

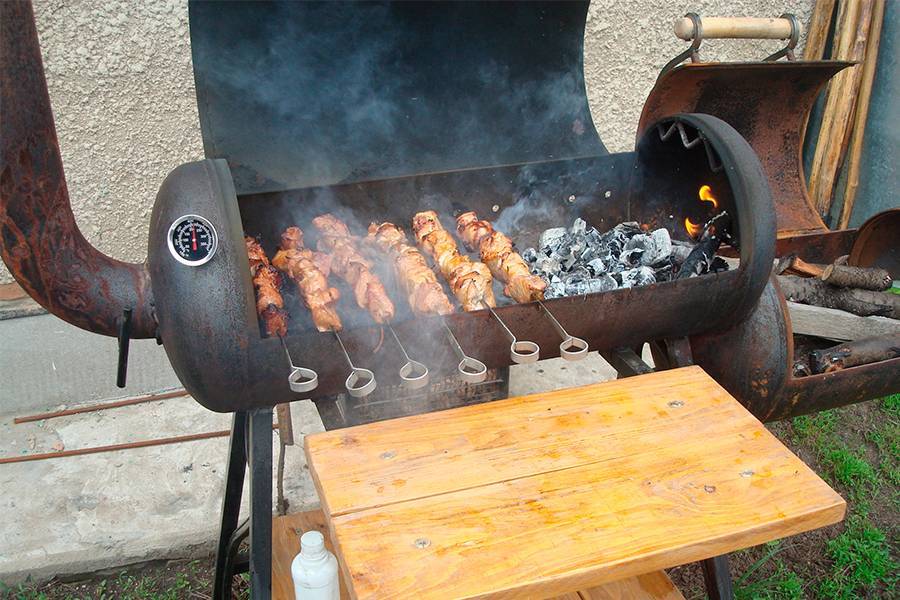

Реальное исполнение коптильни

Процесс изготовления: инструкция

Когда баллон пуст, а все необходимые инструменты лежат под рукой, можно приступать к работе:

1. На фото изображен стандартный баллон на 50 литров – это оптимальный размер для изготовления мангала из газового баллона. Вы сможете без труда переворачивать угли и за раз делать большие партии еды. В качестве альтернативы можно взять баллон с большим объёмом, но меньше брать не стоит.
2. Боковые стенки рекомендуется оставить, тогда ветер не сможет раздувать угли при жарке мяса. Рекомендуется резать металл прямо по шву.
3. Под швами вы обнаружите базирующие кольца. Их устанавливают на фабрике по производству баллонов для правильной стыковки днища и корпуса. Не нужно их прорезать, так как они в дальнейшем будут использоваться как полки для крышки.
4. В итоге из одного баллона мы получаем два элемента мангала.

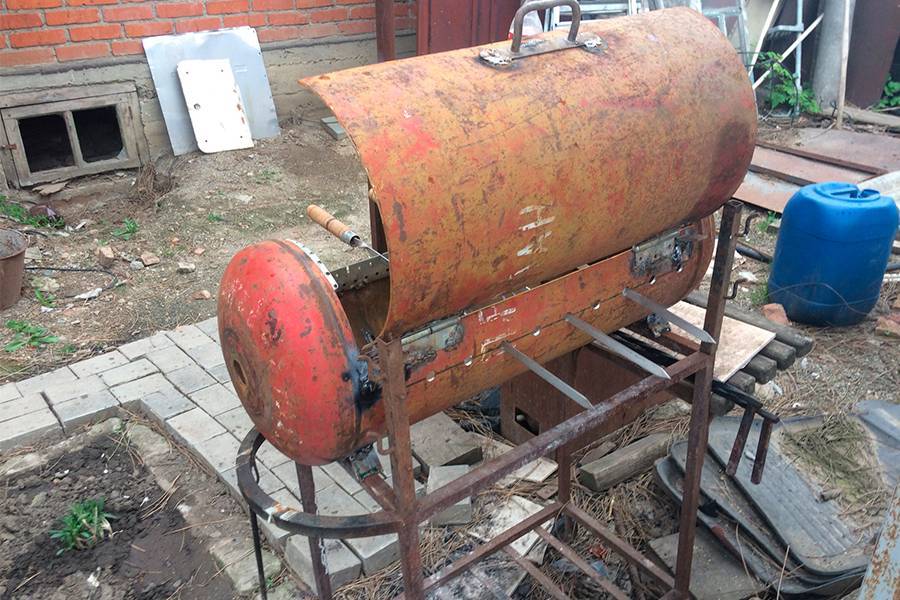

5. Следующий шаг – это установка петлей. В начале процесса их нужно закрепить на заклепки. Это делается для фиксации, поэтому заклепки могут быть алюминиевыми. После монтажа петли нужно обязательно приварить к баллону, так как крышка на одних заклепках не выдержит высоких температур и упадет.
6. В итоге картина должна быть вот такой:
7. После варки даем металлу остыть. После этого можно приступать к изготовлению ручек мангала. Рекомендуется взять обычные металлические ручки, так как они дешевые и невосприимчивы к высоким температурам.
8. Есть вероятность, что от высоких температур металл баллона может повести. Чтобы предотвратить эту неприятность, нужно приварить уголок по периметру краев реза. На фото указан уголок размером 32*32. В работе помогут струбцины, так как они позволяют прижать уголок к корпусу практически без зазора. В дальнейшем уголок будет служить опорой для решетки или шампуров. Приваривается элемент внутри корпуса рядом с петлями.
9. Далее занимаемся ножками. Описание их конструкции и особенностей есть в отведенном разделе статьи. Сейчас наша задача – сделать короткие основания, чтобы в дальнейшем их можно было увеличивать до необходимой высоты.
10. Следующий шаг – это приваривание петлей к корпусу и крышке мангала. Здесь нужно определиться, какой должна быть крышка. Если вы хотите, чтобы она не снималась, то петли нужно варить «друг к другу». В случае, когда крышку нужно снимать, петли варятся в одном направлении.
11. Выполняем варку ручек, после чего надежно закручиваем их.
12. На готовые петли надеваем крышку из верхней части баллона. Процесс выполняется одинаково, независимо от расположения петель.
13. Замеряем угол и длину, после чего делаем ограничители для крышки самодельного мангала.
14. Проверьте, не падает ли мангал в положении с открытой крышкой. Если устойчивость низкая, то ножки можно дополнительно скрепить металлическим уголком.

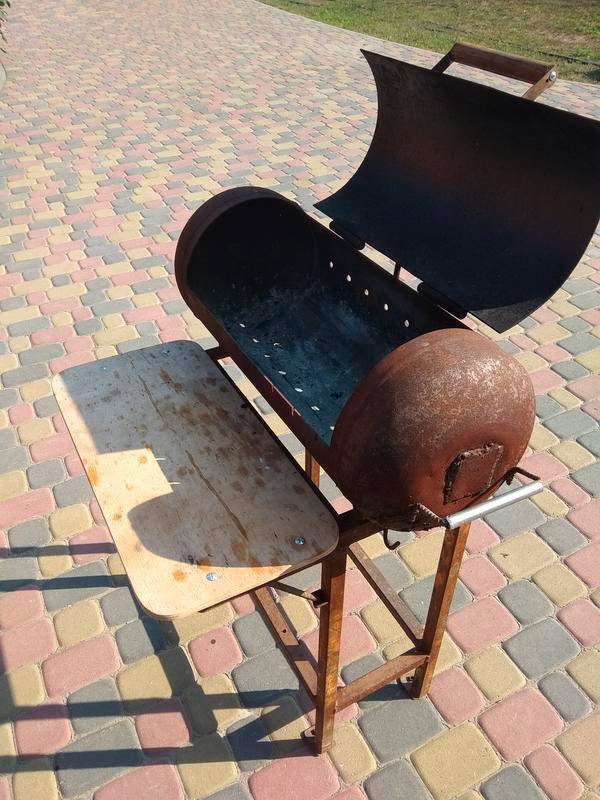

15. По всей длине корпуса необходимо просверлить отверстия. В первую очередь они нужны для обеспечения тяги и сгорания топлива. Также через отверстия будет выливаться вода, высыпаться уголь. Если вы решили установить несъемную крышку, то стоит позаботиться об отверстиях в корпусе до установки крышки. По бокам корпуса делаем надрезы для держателей шампуров – справится с этим болгарка.

После сверления отверстий изготовление мангала может считаться законченным. Хорошенько почистите его и протопите несколько раз, чтобы запах газа полностью выветрился. Что касается краски, то это необязательный этап. Одни хозяева красят термостойким покрытием, другие пропускают этот шаг. Все равно через несколько обедов с хорошим шашлыком мангал закоптится и будет черным. Для повышения тяги рекомендуется установить дымоход: в торце конструкции мангала вырезается круглое отверстие, куда можно приварить обычную водосточную трубу подходящего диаметра.

На дно мангала можно поместить пару колосников из чугуна. Они используются в печках-буржуйках и различных котлах. Установив эти элементы, внутри мангала будет дополнительная вентиляция. Раскаленные колосники помогают экономить уголь, так как они тоже участвуют в процессе приготовления мяса. Размещать мангал можно в беседке из кирпича или на открытом месте.

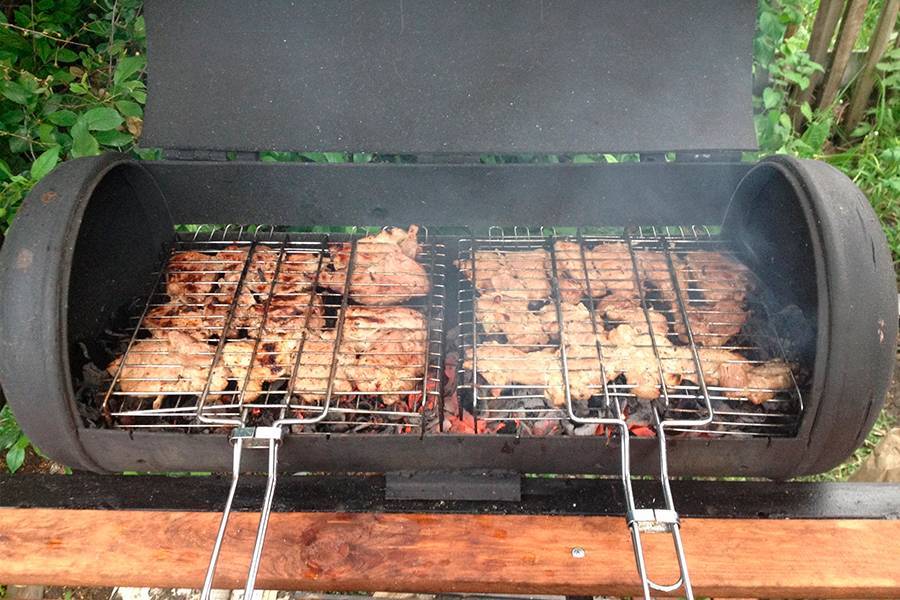

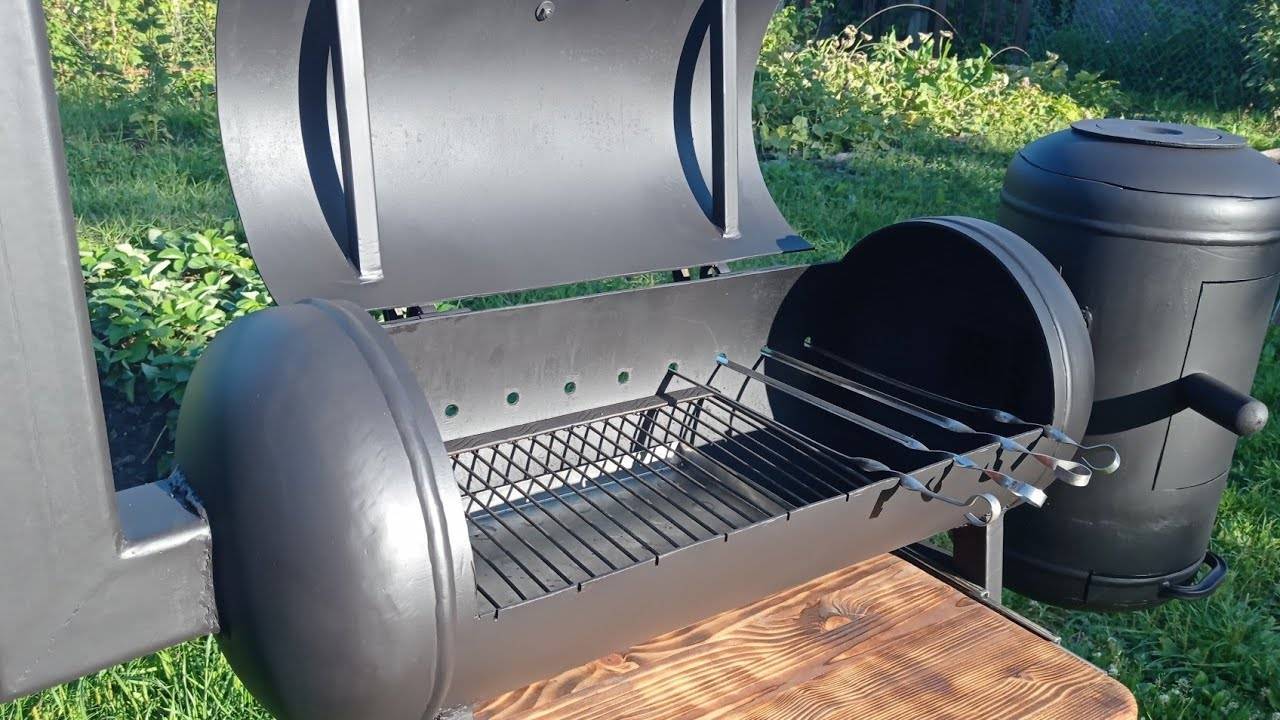

Для удобства внутреннюю зону мангала делят на два сектора. В одном делают выступы для решеток, а во втором нарезают прорези для шампуров.

Как показывают испытания, толщины автомобильного баллона вполне хватает для нормального функционирования – форма мангала сохраняется под действием высоких температур.

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

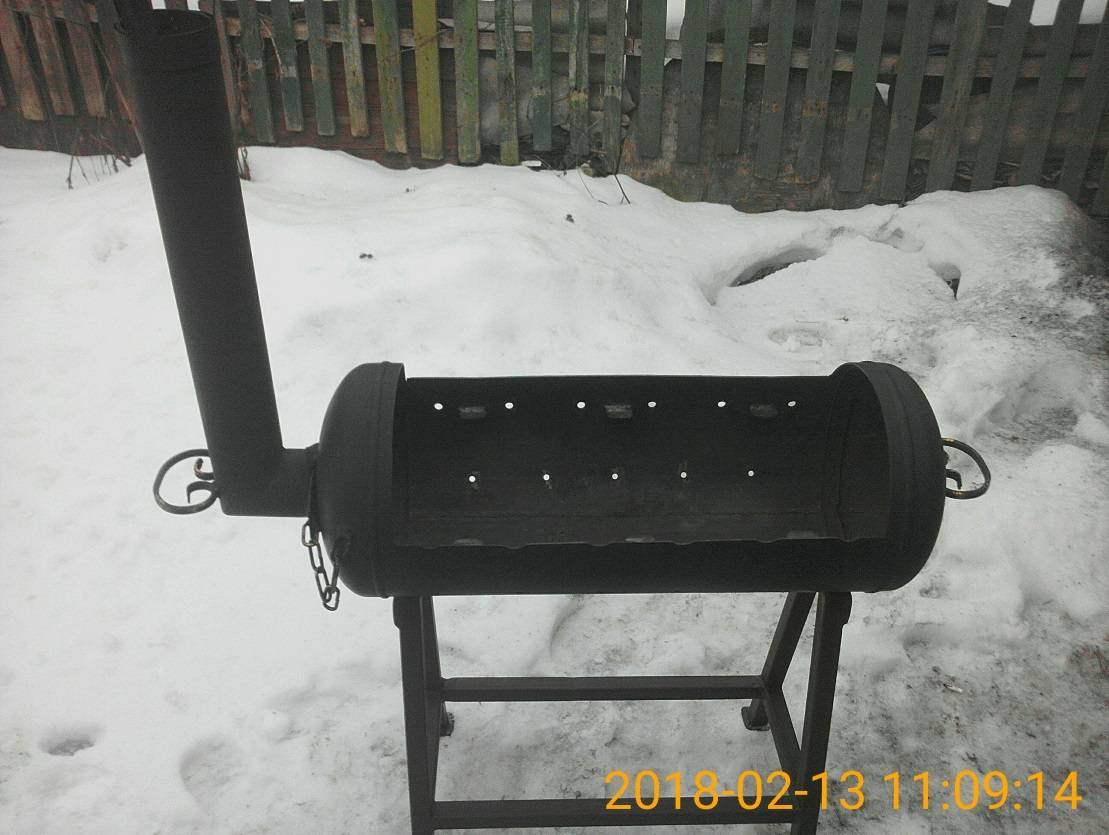

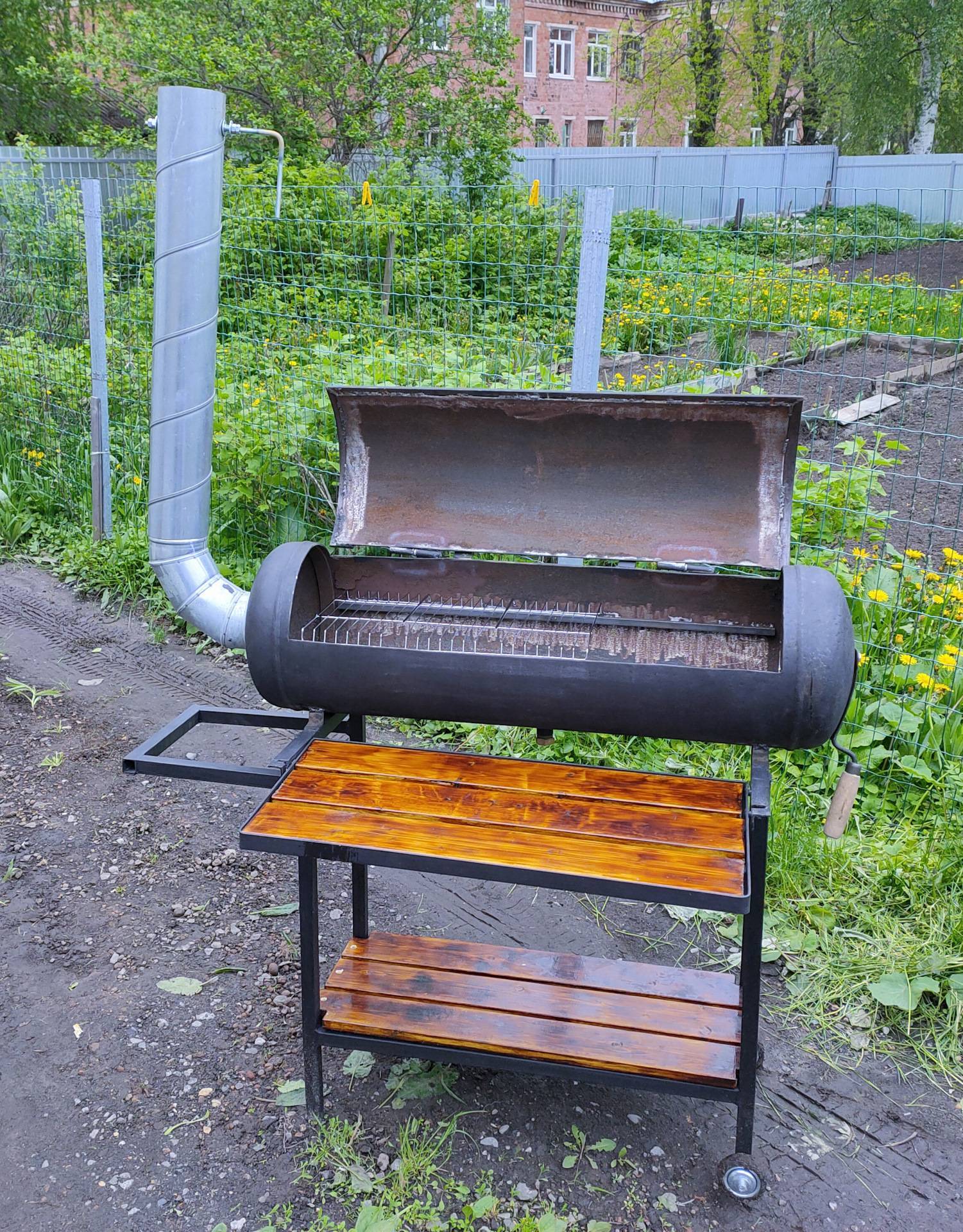

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

• Кирпичная беседка.
• Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Из чего сделать опоры для мангала из газового баллона

На землю такую жаровню не положишь, соответственно, необходима опора. При этом она должна выдерживать высокую температуру – ведь корпус баллона при горении дров и углей нагревается до 600…700 градусов Цельсия. Соответственно, выбора падает на металл.

Самый простой способ – приварить ножки из трубы, уголка или полосы, связав их с помощью перемычек и раскосов в жесткую конструкцию.

Это один из самых простых вариантов. Два куска полосы, изогнутых по диаметру баллона, соединяющий из уголок и ножки из квадратной трубы. Для упрочнения и большей жесткости внизу ножки попарно скреплены фрагментами той же квадратной трубы, более длинный кусок соединяет боковые стороны.Здесь конструкция более сложная – помимо основной рамы с решеткой внизу (для дров), имеется рама для боковой панели. Вся подставка сварена из трубы с сечением 20х20 или 25х25 мм. Чтобы баллон не смещался на плоской подставке, на верхнюю часть рамы наварены уголки.

Аналогичная подставка, но вспомогательная панель вынесена вперед.

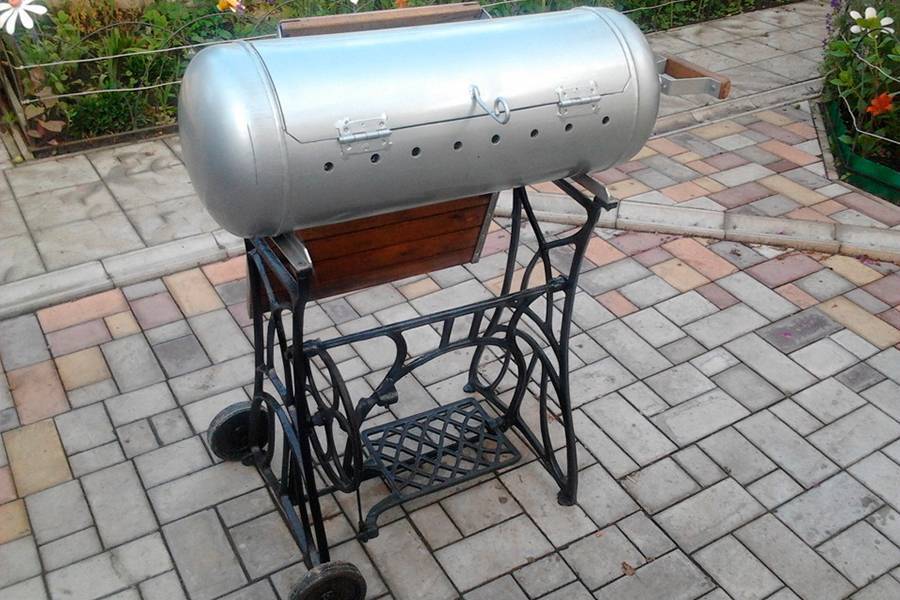

А это вариант поинтереснее – в качестве подставки использован пьедестал от старинной швейной машинки. Вес у такого изделия получается весьма солидный, легко переносить его с места на место не получится, поэтому в данном случае добавлены колеса.

Здесь также использована станина от швейной машины, но боковые части раздвинуты по длине баллона, рядом с педалью, ныне подставкой для дров, расположен второй баллон. Таким образом, в мангал можно использовать для горячего копчения. Модель дополнена коваными деталями – держателем для полотенец, поварских принадлежностей, щетки и прочего.

Слесарные работы

Осталось вырезать то, что разметили. Многие умудряются выкрутить вентиль с юбкой, но я сделал проще. Аккуратно вырезал его болгаркой. Получилось отверстие
диаметром в 100 мм под трубу.

Крышка мангала

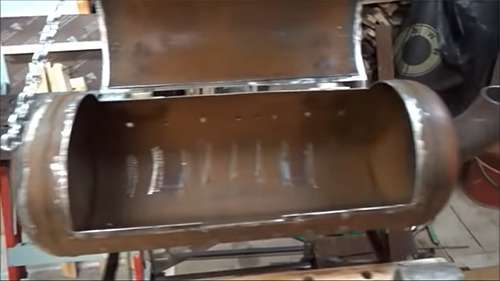

Крышка мангала вырезается по намеченному контуру, но есть несколько нюансов:

По бокам режем кругом шириной 2,5 мм чтобы зазор был хорошим. Режем сразу или в два этапа, сначала кругом в 1мм потом вторым в 2,5

Во время готовки крышку в любом случае поведет и этих зазоров должно хватить на компенсацию перекоса.
Режем очень осторожно, соблюдая технику безопасности. Метал в баллоне, находится под напряжением

Режьте сначала продольные швы. Потом 2 поперечных, но по краям оставьте недорезы. И по очереди, после, аккуратно срежьте. При этом крышка частично распрямится и станет шире баллона. Это не страшно, при желании все можно подогнуть.
Петли можно взять обычные дверные, но помассивнее. Лучше гаражные они будут надежнее.
После подгона крышки по контуру наварите юбку листы шириной 3 см. чтобы прикрыть щель. Еще раз примерьте, подгоните размер и можно приваривать петли.

Вот собственно и все. Козлы и крепление мангала, а так же прочие удобства сделаете сами под свой рост и на ваш вкус. Вот что в итоге должно у вас получиться. Думаю, даже лучше сделаете, тк это мой первый опыт.

Общие рекомендации при обработке баллонов:

1. 1. Резать металл необходимо болгаркой. При обработке «автогеном» разрез получается неровным, и края придется дополнительно обрабатывать.
   2. На дне мангала можно сделать небольшие отверстия диаметром 6 мм для того чтобы стекала вода, если мангал хранится на улице.
   3. Концентрические сварные швы, которыми привариваются полусферы боковин к цилиндрическому корпусу, имеют технологическую особенность. Внутри расположены центровочные кольца, которые удерживают конструкцию при заводской сварке. Их можно использовать в качестве опор для крышки. Или не заморачиваться и сделать, как описано выше.
   4. В баллонах для ГБО имеется фланец для установки мультиклапана и вентиляционного короба. Он расположен на цилиндрической части корпуса. Не удаляйте его без особой необходимости. При создании конструкции с крышкой, к нему можно подсоединить дымоход;
   5. При наличии вентиля на торце – его можно срезать, а отверстие заглушить. Или организовать дымоход с коленом 90º.

Важно! Перед началом работ обязательно провентилируйте баллон. Остатки газа при попадании внутрь искр от болгарки, могут взорваться

Идеальный вариант – заполнить емкость водой, и слить ее. Как это сделать правильно читайте ниже.

При наличии бокового фланца (в баллонах для ГБО) можно установить его отверстием вниз на солнце. Остатки газа тяжелее воздуха, поэтому при небольшом нагреве он выйдет наружу. После этого продуйте баллон сжатым воздухом.

Техника безопасности при работе

В каждом баллоне пропана, даже с виду пустом, присутствуют конденсат и остатки газа. Они представляют опасность, потому что взрываются при контакте с искрой, образующейся при работе болгаркой или сверлении корпуса. Поэтому перед работой с емкостью необходимо тщательно удалить остатки газа, а также исключить искрение.

Удаление газа и конденсата

Емкость устанавливают на улице, вентиль полностью открывают, если есть возможность – выкручивают.

Переворачивают вверх дном, сливают конденсат, ждут, чтобы газ вышел. Периодически емкость поворачивают и проверяют при помощи мыльной пены: если пузырьки перестали появляться – можно работать дальше.

Выпуск остатков газа из перевернутого баллона

Если вентиль ранее выкрутить не получилось – укладывают баллон на бок и, осторожно отпиливают ножовкой кран, поливая место резки водой, чтобы не образовывалась искра

Промывка водой

При помощи шланга под напором емкость полностью заполняют водой, оставляют отстояться от несколько часов до нескольких суток. За это время вода впитывает остатки газолина, газа, запах.

Можно использовать компрессор с пистолетом. Тогда вода выходит примерно вот так.

После этих мероприятий емкость разрезают болгаркой.

Можно разрезать, полностью заполнив сосуд водой. Вместо вентиля забивают деревянную заглушку. Укладывают на наклонную поверхность и выполняют прорез. При резке вода не дает образовываться искре.

https://youtube.com/watch?v=FWmPNwvEUP4
