Простейшая самодельная конструкция
Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.
Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов
Для изготовления такого уникального изделия потребуется:
- Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
- Небольшая болгарка.
- Разметочный и мерительный инструмент.
Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:
- Производится разметка имеющегося листа металла.
- Вырезаются необходимые детали конструкции.
- Проделываются крепежные пазы.
- Изделие собирается в единое целое.
- Если есть желание, то мангал можно покрасить любым жаропрочным составом.
- Вот и все. Мангал полностью готов к использованию.
Итак, вырезаются следующие конструкционные детали:
1. Стенки боковые – 2 штуки.
2. Стенки торцевые – 2 штуки.
3. Днище мангала – 1 штука.
При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.
Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

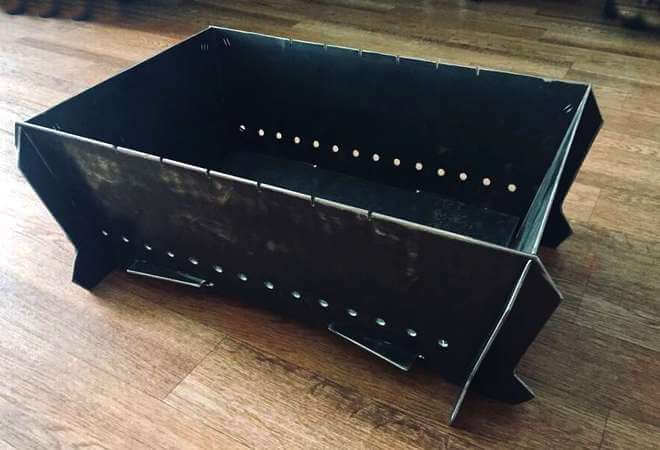

В конечном итоге должна получиться такая законченная конструкция:
Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:
- Минимальные затраты на изготовление.
- Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
- Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
- Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
- Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
- На сборку и разборку мангала требуется предельный минимум времени.
- Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
- Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.
Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.
Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.
Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:
Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.
Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.
Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.
Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.
Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото
Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.
Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.
Покраска мангала
Разобравшись с тем, как сварить мангал, его можно покрасить. Естественно, что сюда не подойдет любая краска, а надо использовать только ту, которая способна выдержать влагу, резкие перепады температур, огонь и может наноситься на металл.
Покрасить можно как новый мангал, так и тот, который уже используется. В для этого поверхность тщательно очищается и удаляется ржавчина. Не рекомендуется применение химических средств, и применять только щетки по металлу, наждачную бумагу.
Использовать только термостойкую краску, в идеале – жаростойкую. Только этот вариант сможет выдержать температуру горения дров. Для данных целей можно использовать следующие лакокрасочные материалы:
- «Термика» (КО-811) – это термостойкая эмаль, может выдержать температуру до 600 градусов, дополнительно имеет антикоррозионные свойства;
- КО-8101 – еще одна термостойкая эмаль, представлена двенадцатью цветами, способна выдержать температуру до 650 градусов;
- «Церта» (ОС-82-03Т) – специальная термостойкая краска, которая способна перенести нагрев не больше 900 градусов.
Краска «Церта» для каминов и печейИсточник stroimaterials.ru «Rust-oleum» – также является термостойкой эмалью представлена только тремя цветами (черный, серый и белый), ее главное преимущество в том, что способна выдержать нагрев почти до 1100 градусов.
Чаще всего для покраски мангалов и навесов используют именно черную краску. Смотрится очень красиво в сочетании с коваными элементами, окрашенными в золотой оттенок.
Оригинальный вариант декорирования стационарного мангалаИсточник grilana.net
Лучшие размеры для мангала
В настоящее время нет общепринятых стандартов касательно габаритов подобных конструкций. Существует масса вариантов, поэтому можно подобрать наиболее оптимальные размеры мангала для шашлыка
Первое, на что следует обратить внимание, — так это высота бортиков чаши. Это очень важный момент. Вне зависимости от того, какая схема мангала будет использоваться при выполнении работ, оптимальная высота стенки будет составлять около 13-15 см
В случае если они будут ниже, мясо, находящееся в близком контакте с углями, будет быстро подгорать снаружи, но не успеет приготовиться изнутри. При более высоких стенках для хорошей прожарки мяса потребуется много углей. Таким образом, наиболее предпочтительной является глубина мангала, составляющая около 13-15 см
Вне зависимости от того, какая схема мангала будет использоваться при выполнении работ, оптимальная высота стенки будет составлять около 13-15 см. В случае если они будут ниже, мясо, находящееся в близком контакте с углями, будет быстро подгорать снаружи, но не успеет приготовиться изнутри. При более высоких стенках для хорошей прожарки мяса потребуется много углей. Таким образом, наиболее предпочтительной является глубина мангала, составляющая около 13-15 см.
С размерами остальных частей будущего мангала нужно определяться в индивидуальном порядке, исходя из личных предпочтений
Итак, вторым параметром, на который стоит обратить особое внимание, является ширина чаши. Когда планируется самостоятельно изготовить мангал, вполне можно ориентироваться на длину имеющихся шампуров. Ширина должна быть примерно на 8-10 см меньше длины шампуров
Таким образом, если длина имеющихся шампуров без учета ручек составляет около 50 см, то ширина мангала должна составлять 40-42 см. Это достаточная величина, чтобы было удобно жарить шашлыки
Ширина должна быть примерно на 8-10 см меньше длины шампуров. Таким образом, если длина имеющихся шампуров без учета ручек составляет около 50 см, то ширина мангала должна составлять 40-42 см. Это достаточная величина, чтобы было удобно жарить шашлыки.
Мангалы из металла можно делать абсолютно любой длины. Это зависит от того, сколько шампуров с мясом будет одновременно прожариваться. Расстояние между ними должно составлять около 10 см. Таким образом, для приготовления 8 шампуров одновременно длина мангала должна составлять не менее 90 см. На стенках самодельных конструкций нередко делаются специальные выемки треугольной формы, которые позволяют удобно размещать шампура и не допускать их случайного съезжания вниз или поворотов.
Отдельного внимания заслуживает высота мангала. Когда речь идет о стационарных или монолитных конструкциях, обычно длину ножек делают от 70 до 90 см. В сочетании с высотой чаши выходит, что в целом железный мангал будет достигать примерно 1 м в высоту. В этом случае не придется особо наклоняться при жарке шашлыков что, конечно же, очень удобно. Для переносных моделей в целях экономии места чаще делают короткие ножки, достигающие примерно 20-30 см.
Характеристики жаростойкой стали
В данном блоке предлагаем ознакомиться с характеристиками жаростойкой стали. Именно из неё мы предлагаем изготавливать мангал (третий мастер-класс), т.к. целостность конструкции и неподверженность деформации со временем – вот главная задача. Вторым пунктом надо позаботиться о том, чтобы сталь как можно дольше ржавела.
В качестве подходящих металлов предлагаем рассмотреть характеристики 2 марок жаростойкой стали: 09г2с, 15хснд (нл-2). Помимо своих жаростойких качеств, они обладают рядом преимуществ:
- долго ржавеют;
- в магазинах можно купить толщиной 2мм, 3мм, 4мм, 6мм. В целом, такой толщины хватит для реализации проекта (15ХСНД (НЛ-2) только 6мм и больше). Толщина металла в 6мм подойдет, если вы хотите сделать основательный стационарный мангал (он тяжелый);
- отлично поддаются резке и варке.
09Г2С – расшифровка и свойства стали
09ГС2 – низколегированная конструкционная сталь, имеющая повышенный предел выносливости. Данная марка широко применяется для варки стальных конструкций, в том числе подойдет для мангалов. Используйте эту марку стали в случае, если хотите изготавливать переносной.
09Г2С
В продаже можно найти листы толщиной от 2мм, что является идеальным для переносых мангалов и барбекю. Однако ничто не мешает вам сделать и стационарный барбекю из марки стали 09Г2С. Для более детального ознакомления со свойствами при нагреве предлагаем изучить таблицу ниже.
| Темп. испытания, °C | σ0.2 (МПа) | σB (МПа) | δ5 (%) | Ψ (%) |
| 20 | 300 | 460 | 31 | 63 |
| 300 | 220 | 420 | 25 | 56 |
| 475 | 180 | 360 | 34 | 67 |
Расшифровка стали 09Г2С проводится следующим образом:
- 09-0.9% составляющей углерода;
- Г- В составле есть марганец;
- 2 – марганца 2%;
- С – кремний, менее 1%.
15ХСНД (НЛ-2) – расшифровка и свойства стали
Сталь 15ХСНД (нл-2) обладает отличными физическими свойствами при воздействии высоких температур и стойка к перегреву. Это качество позволяет использовать её при варке толстостенных конструкций, в том числе мангалов.
15ХСНД
Такая сталь подойдет больше для стационарных конструкций, нежели для переносных, ввиду своей толщины – минимум 6мм. Как ведет себя 15ХСНД (НЛ-2) при повышенных температурах можно посмотреть в таблице
| Темп. испытания, °C | σ0.2 (МПа) | σB (МПа) | δ10 (%) |
| 20 | 370 | 620 | 20 |
| 200 | 370 | 590 | 15 |
| 300 | 360 | 610 | 11 |
| 400 | 375 | 590 | 14 |
| 500 | 300 | 365 | 17 |
Расшифровывается 15ХСНД следующим образом:
- 15 – 0,15% углерода
- Х – Хром 0,6-0,9%
- С – Кремний 0,4-0,7%
- Н – Никель 0,3-0,6%
- Д – Медь 0,2-0,4%
Если вы еще не определились, какую из данных марок стали стоит приобрести для изготовления металлического мангала, опирайтесь на цену в вашем городе и доступность стали в продаже.
https://youtube.com/watch?v=lYPWejkL7ws
Стационарные мангалы
Стационарный мангал изготавливается по-разному, хотя подобные отличия не имеют существенного значения.
Первый вариант: минимум сварки
Этот вариант можно реализовать в том случае, если имеется лист металла, на котором можно разместить весь рисунок, как дно, так и стенки. Лишние элементы вырезаются с помощью болгарки, после чего места изгибов также подрезаются болгаркой на небольшую глубину, чтобы легче было изгибать.
Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы

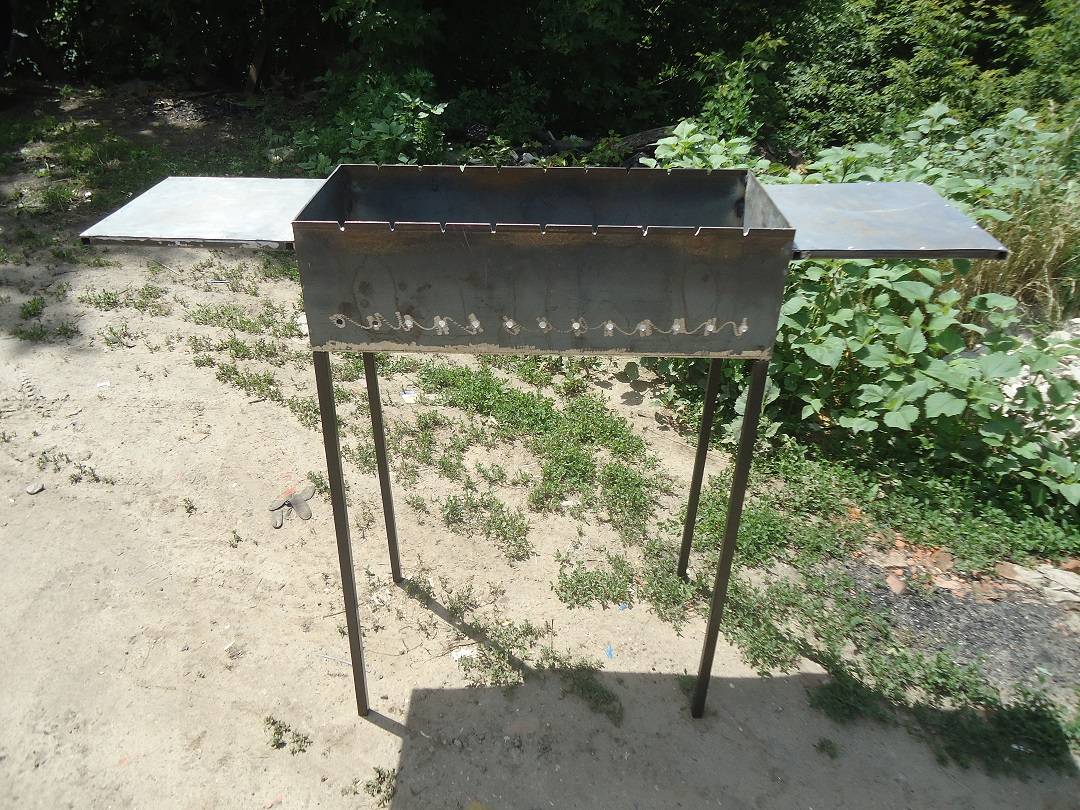

После того, как в мангале появились боковушки, их следует закрепить с помощью электрической сварки, воспользовавшись сварочным аппаратом любой конструкции. С этой работой может справиться даже начинающий сварщик, поскольку герметичность не требуется. Даже если и появится какая-то дырка, то это лишь пойдет на пользу: к очагу горения будет поступать кислород. Проварив швы в 4-х углах, получается своеобразный короб.
Сгибаете заготовку, потом завариваете швы
Если применяется слишком тонкий металл, около полутора миллиметров, то дно и стенки могут покоробиться под действием высокой температуры. Чтобы этого не случилось, конструкция усиливается уголками или профильной трубой.
Остается только приварить ножки, используя для этого уголки или отрезки трубы. На фото можно увидеть, как привариваются ножки из труб к металлическому мангалу. Разборной мангал собирается по той же схеме, при этом необходимо точно подбирать размеры труб, чтобы соединение было плотным и надежным
Это очень важно, поскольку неустойчивая конструкция не украсит процесс приготовления шашлыка на природе
Как прикрепить к дну мангала из металла ножки из труб
Ножки из уголков – это более простой вариант, особенно для стационарной конструкции. Они просто привариваются в углах короба, тем более что они идеально стыкуются. Это же можно сказать и о профильной трубе. Кстати, профильную трубу проще использовать в разборном мангале, так как она более технологичная, по сравнению с трубой обыкновенной.
В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения
Второй вариант: использование сварки
При наличии отрезков металла, можно изготовить мангал только с помощью электрической сварки. Все отрезки металла подгоняют под определенные размеры, отрезая лишнее болгаркой. Этот вариант требует более качественной сварки, поскольку вся конструкция будет держаться за счет сварочных швов.
Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварит
Последовательность изготовления такая же, поэтому после сварки короба приступают к креплению ножек, также с помощью сварки, если конструкция не разборная.
Мангал своими руками со съёмными ножками
Watch this video on YouTube
Третий вариант: использование каркаса из уголков
При изготовлении подобной конструкции, последовательность изготовления мангала несколько иная, поскольку в первую очередь сваривается каркас из уголков (на фото слева) или каркас из профильной трубы (на фото справа). Такая конструкция получается более прочной. Последовательность изготовления, следующая:
- Сваривается каркас.
- Приваривается дно, а затем стенки.
Если конструкция мангала стационарная, то ее можно (даже нужно) дополнить рамой в виде столешницы, где можно расположить шампура и не только. На фото ниже представлены именно такие варианты. Чтобы это сделать, достаточно усилить верхний край жаровни с помощью профильной трубы. В результате, по краям жаровни имеются отверстия, в которые можно вставить дополнительные элементы, в виде решетки для шампуров или в виде сплошной подставки, с другой стороны, на которую можно установить сковородку, кастрюлю и т.д.

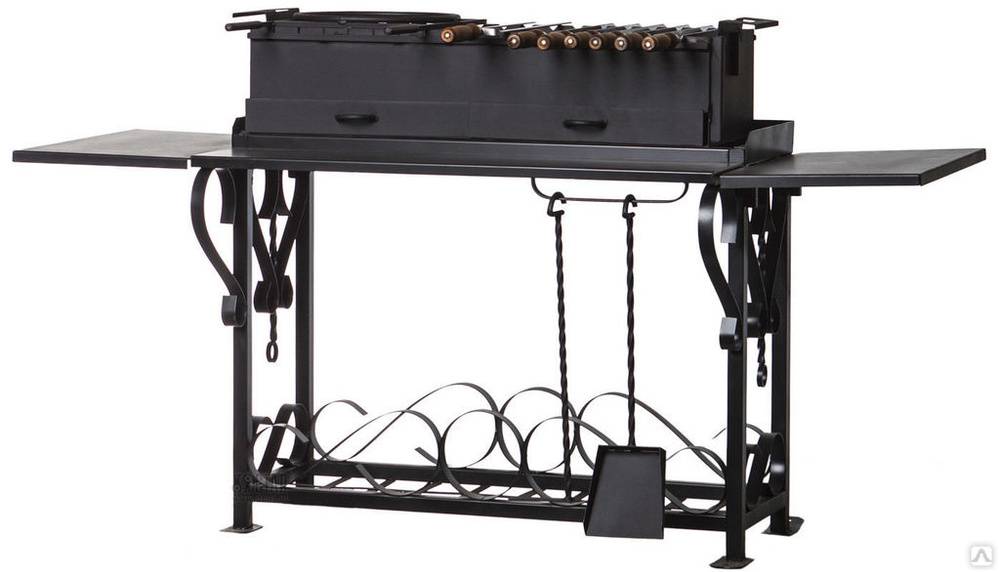

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров
Существует вариант более основательной конструкции, которая включает не только мангал, а также накрытие, решетку для шампуров и столешницу. Такой вариант смотрится превосходно. Достоинство конструкции в том, что ее может сварить начинающий сварщик. Как вариант, на такой конструкции можно попрактиковаться в технологии сварки. Прекрасная, как идея, так и исполнение.
Самодельный мангал под навесом с «кухонным» уголком
Существует еще один простой вариант – это изготовление мангала из газового баллона.
Мангал из баллона за 2 часа своими руками! Идея для самоделки!
Watch this video on YouTube
Мангалы с крышей из металла
Популярные угольные решетки можно купить за небольшую сумму. Это больше всего подходит тем людям, которые нуждаются в переносном барбекю, прежде чем строить стационарный. Печи портативных устройств обычно изготавливаются из толстого стального листа, покрытого огнестойкой краской, а решетки выполнены из нержавеющей стали. Вы также можете купить почти нерушимые чугунные решетки. Все больше угольных жаровен имеют крышку, которая сокращает время жарки и защищает продукты от высыхания. Благодаря этому уголь не воспламеняется открытым пламенем, но он эффективно горит, что более полезно для здоровья едоков и вкуса готовых блюд.
Как сделать складной мангал
Мангал походный складной должен быть надёжным, компактным, долговечным. Для самостоятельного изготовления мы рассмотрим две популярные модели:
- Простая модель, разбирающаяся на 5 отдельных элементов.
- Складной мангал чемодан.
Подготовка инструментов и материала
Подготовительные работы для обоих вариантов аналогичны. Для изготовления и сборки понадобятся следующие инструменты и материалы:
- болгарка и круги;
- дрель со сверлами по металлу;
- ножницы по металлу;
- линейки, рулетка;
- чертежи;
- листовой металл.
Кроме того, для второго варианта дополнительно нужны:
- сварочный аппарат с электродами;
- приспособления для нарезки резьбы;
- пруты арматуры, труба круглого сечения.
Выбор металла
За основу складного мангала в обоих случаях можно взять лист нержавейки или жароупорной стали толщиной от 2 до 5 мм. Сталь толщиной 2 мм может подойти для первого варианта, однако конструкция долго не прослужит, особенно если в нее загружать не уголь, а дрова. Рациональнее взять лист 3 мм.
Для второго варианта двухмиллиметровый лист не рекомендуется, так как при сварке и эксплуатации его может повести, что затруднит сборку и складывание. Чтобы мангал походный складной прослужил долго, используем листовую жаропрочную сталь толщиной не менее 3 мм, а еще лучше — нержавеющую сталь: для днища толщиной 5 мм, для боковин – 3 мм. Нержавейка благодаря своим антикоррозионным и прочностным свойствам будет держать форму при высоких температурах, не покрываться ржавчиной, хорошо удерживать тепло, передавая его готовящимся блюдам.
Простой походный мангал своими руками
Первая предлагаемая самодельная конструкция подойдёт для 6-12 шампуров. Она собирается за счет системы пазов и не требует применения сварочных работ и крепежа.
Рекомендуемые размеры:
- ширина – 280 мм;
- длина – 350 мм;
- высота изделия – 240 мм;
- глубина жаровни – 150 мм.

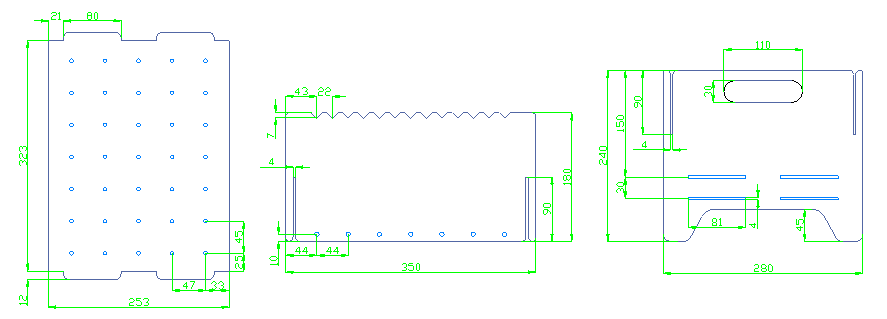

Чертежи с размерами
Чтобы сделать самодельную жаровню необходимо перенести чертёжи на лист металла, разметить места пазов и отверстий. Ниже представлен чертеж одного из вариантов изделия.
Скачать чертеж в формате *.dxf.
Алгоритм изготовления
- Из листа металла болгаркой вырезают 2 продольные и 2 боковые стенки с фиксирующими выступами. В них прорезают вертикальные пазы шириной, равной толщине листа, глубиной 90 мм.
- Вырезают днище изделия. В нем сверлят отверстия для доступа воздуха диаметром 10 мм, расстояние между осями до 50 мм.
- Детали шлифуют.
- Собирают мангал из железа в единую конструкцию, проверяют ее функциональность. Это поможет отыскать недостатки, и, если они обнаружатся, практически сразу убрать их, подогнав конструкцию.
- При желании можно окрасить изделие огнеупорной краской из баллона.
Готовое изделие:
Для изготовления составных частей также можно заказать алмазную резку, которая обеспечивает высокую точность изготовления деталей и упрощает сборку. В этом случае можно получить модели, у которой отверстия для поддува воздуха — фигурные прорези и оригинальные надписи.

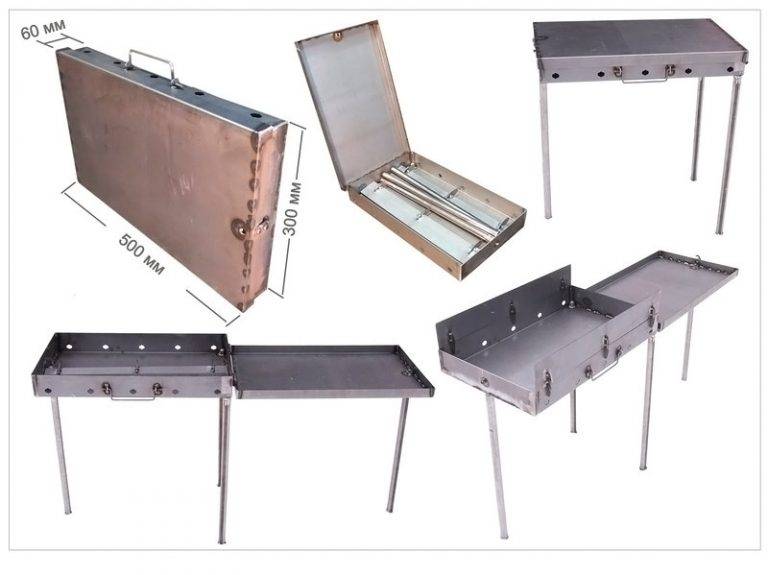

Мангал дипломат своими руками
Описание изготовления вот такой тонкой модели:
Рекомендуемые габаритные размеры мангала чемодана:
| Характеристика | В сложенном виде | В рабочем положении |
| Длина, мм | 590 | 590 |
| Высота, мм | — | 320 |
| Ширина, мм | 300 | 300 |
| Глубина, мм | 14 | 168 |
| Высота ножек, мм | — | 280 |
Чертеж с размерами для изготовления своими руками:
Скачать чертеж в формате *.dxf.
Схема изготовления складного мангала из нержавейки
- Переносим чертеж с размерами на лист нержавейки. Размечаем габаритные размеры деталей, центры отверстий, линии сгиба.
- Сверлим отверстия.
- Намечаем болгаркой линии сгиба.
- Раскраиваем металл.
- Зажимаем длинные боковые стенки в тиски и отгибаем бортики по линиям сгиба.
- Изготавливаем оси для поворотных частей:— отрезаем болгаркой куски трубы и прута;— вставляем заглушки в верхнюю часть трубы и через отверстия привариваем;— зачищаем места сварки болгаркой.
- Привариваем трубу ко дну.
- Надеваем на оси с 2-х сторон трубы боковые стенки с отверстием и свариваем конструкцию откидной створки чемодана.
- Также изготавливаем вторую створку.
- Устанавливаем короткие боковые стенки, с внутренних сторон привариваем упоры.
- По двум длинным боковинам с внутренней стороны привариваем две планки для прочности.
- Болгаркой прорезаем пазы для шампуров.
- На лицевой стороне размечаем и прорезаем 4 паза под ручку-фиксатор.
- Изготавливаем н-образную конструкцию съемных ножек из круглого прута.
Как сделать мангал из камня в земле
Чтобы мангал из искусственного камня был стойким и долго служил, важно строго следовать определенному порядку действий при его сооружении. Алгоритм постройки:. Алгоритм постройки:
Алгоритм постройки:
Алгоритм постройки:
- Выравнивают и освобождают от мусора площадь.
- На очищенной территории чертят круг, который поможет при выкладке камня. Для этого купленную железную круглую решетку прикладывают к земле и рисуют ее контуры. В дальнейшем решетку используют в качестве сетки для гриля.
- Положив решетку на землю, вокруг нее выкладывают камни на расстоянии друг от друга по 2 см. Промежутки рекомендуется делать для того, чтобы образовывалась тяга для быстрого загорания топлива. Выкладывают до пяти рядов в высоту с небольшими проемами. Высота постройки должна быть примерно 60 см.
- После формировки конструкции круглую сетку убирают и начинают выкладку дна. Для этого на дно кладут три кирпича таким образом, чтобы они образовали собой трех конечную звезду. Пространство между камнями заполняют щебнем и плотно утрамбовывают.
- Из трех железных прутов делают конструкции, похожие на скобы от степлера, которые соединяют между собой нержавеющими поливными зажимами. К полученным ножкам зажимами крепят решетку.
- Полученный «стульчик» устанавливают на камни, расположенные в центре мангала.
Дрова помещаются на сетку, а пепел просыпается под нее. Шампура или сетку кладут на верхних камнях и готовят вкусные блюда.
Вариант сооружения мангала из камня своими руками можно посмотреть на видео:
Совет! Рекомендуется использовать камень, похожий на брусчатку, толщиной в 6 дюймов.
К готовому мангалу можно прикрепить металлические решетки, которые будут служить дверками для накрывания конструкции
Особенности
Если вы решили изготовить самодельный мангал, то сначала следует убедиться в том, какой размер будет оптимальным решением для вас, чтобы удовлетворить потребности вашей семьи. Также необходимо выбрать металл, который будет наиболее долговечным. На сегодняшний день на просторах интернета можно найти инструкции по изготовлению большого количества моделей мангалов, которые можно сделать из различного сырья. Однако логично, что наибольшей популярностью пользуются металлические модели.
Это объясняется несколькими признаками.
Удобство использования. Металлический мангал просто очищать и мыть, а при необходимости его легко разобрать, если он имеет съемные ножки, или сложить, если он является складным.
Быстрота приготовления пищи. Именно металл лучше всего удерживает жар, что дает возможность мясу и овощам готовиться на нем не только максимально равномерно, но и быстро.
Высокая пожаробезопасность. Если дрова или уголь сильно разгорятся, то габариты мангала и тот факт, что он выполнен из металла, смогут предотвратить возникновение огнеопасной ситуации. Металл может и сильно раскалится, но серьезного возгорания не возникнет.
Однако у такого мангала имеется и недостаток – не очень эстетичный внешний вид. Но если вы действительно понимаете, что собираетесь делать, то превратить мангал в произведение искусства будет не очень сложно. Металл еще и подвержен коррозии, но благодаря наличию специальных антикоррозийных средств и постоянному уходу за ним, он сможет прослужить вам немалое количество времени.

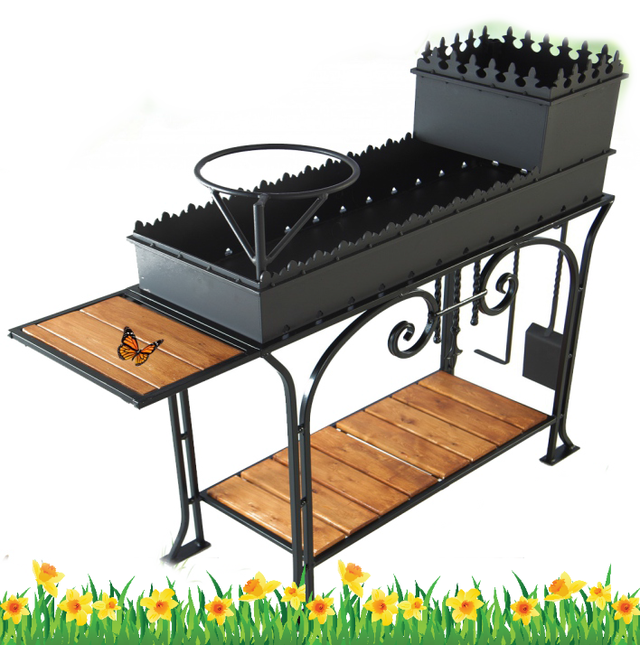

Кованный мангал из чугуна
В специализированных магазинах мангалы бывают обычно стандартных размеров и формы. Если же душа желает чего-то нестандартного, удивительного, можно заказать кованый мангал у кузнеца. Такой, как этот, к примеру, безусловно, произведение искусства – авторский мангал из чугуна, изящный, оригинальный, красивый. Все гости будут удивлены и восхищены, друзья позавидуют.Но лёгкими кованые вещи не бывают, подходит эта красивая штуковина скорее для дачи, чтобы использовать её как стационарный мангал. Не таскать же такую тяжесть за собой сначала на природу, а потом обратно.
Но зато вот такой креативный мангал не очень тяжелый. Идет сразу в комплекте с помощниками, и подержат, и отнесут куда надо. Хотя для котов это и не привычная работа, но по фото видно, что справляются.
На заказ можно сделать любые фигурки, для любителей не стандартных мангалов фантазия не ограничена, а металл в этом плане очень удобный материал, потому что:
- это удобно и безопасно;
- металлические мангалы относительно дешевы;
- металл быстро нагревается, отчего шашлык прожаривается равномерно;
- его легко сделать своими руками;
- их легко чистить и переносить.
Как сделать разборный походный мангал из металла своими руками
Чтобы изготовить самодельный мангал из металла разборный компактный, необходимо изучить чертеж выбранной конструкции. Простой очаг состоит из двух боковых стенок, двух торцевых и днища.
Этапы сборки:
- На лист металла наносят разметку. Вырезают детали строго в соответствии с чертежом.
С шагом 5 см высверливают отверстия в шахматном порядке в два ряда для лучшей тяги на боковинах
- Тщательно изучают чертеж и наносят разметку для вырезания пазов.
Пазы делают при помощи болгарки и диска по металлу
- Детали тщательно шлифуют, чтобы не оставалось заусенцев. Элементы примеряют друг к другу. При необходимости подтачивают или вырезают глубже паз.
После подгонки деталей изделие собирают и обжигают на костре
- При желании готовый мангал окрашивают огнестойкой краской.
После полного высыхания краски (не менее 24 часов) производят тестирование конструкции
Мангал разборный изготовлен своими руками из нержавейки 3 мм. В некоторых вариантах моделей дно устанавливают не в пазы, а на загибы, изготовленные на боковых стенках. Но для этого требуется специальный станок.
В конце видео представлены чертежи разборного мангала:
Барбекю из листа металла. Схема и размеры
Для сооружения печи из листовой стали понадобятся инструменты, указанные выше. Вместо бочки или баллона, берут лист металла.
Фото 5. Примерная схема – из листа металла предстоит вырезать такие детали.
- Переносят ранее сделанный чертёж с листа бумаги на металл. При помощи болгарки вырезают детали боковых пластин, крышки и днища.
- Края деталей привариваются сварочным аппаратом. Дрелью делается перфорация на боковых стенках. Расстояние между отверстиями делают не более 50 мм.
- При помощи петель прикрепляется крышка.
- Ножки монтируют из металлических уголков. При желании к ним приваривают столешницу.
- Прикрепляют решётку для жарки и делают надрезы для шампуров.
Аналогично делают разборные модели, только вместо сварки используют болты.
Фото 6. Распиливать лист стали с помощью болгарки следует предельно аккуратно. Для того, чтобы линия распила была ровной, можно использовать другую металлическую полосу.
