Что обозначает маркировка кабелей

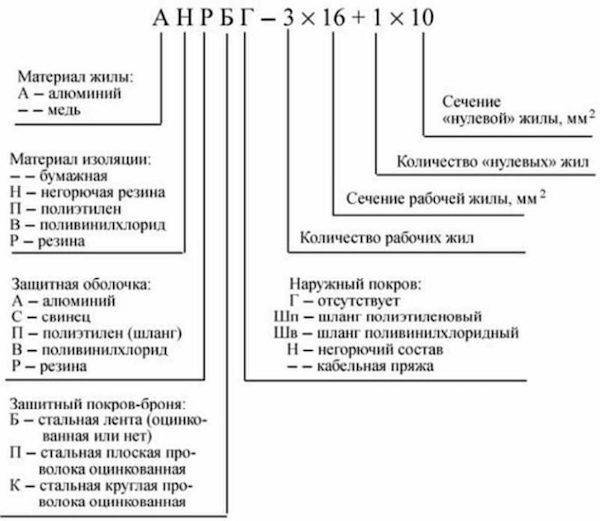

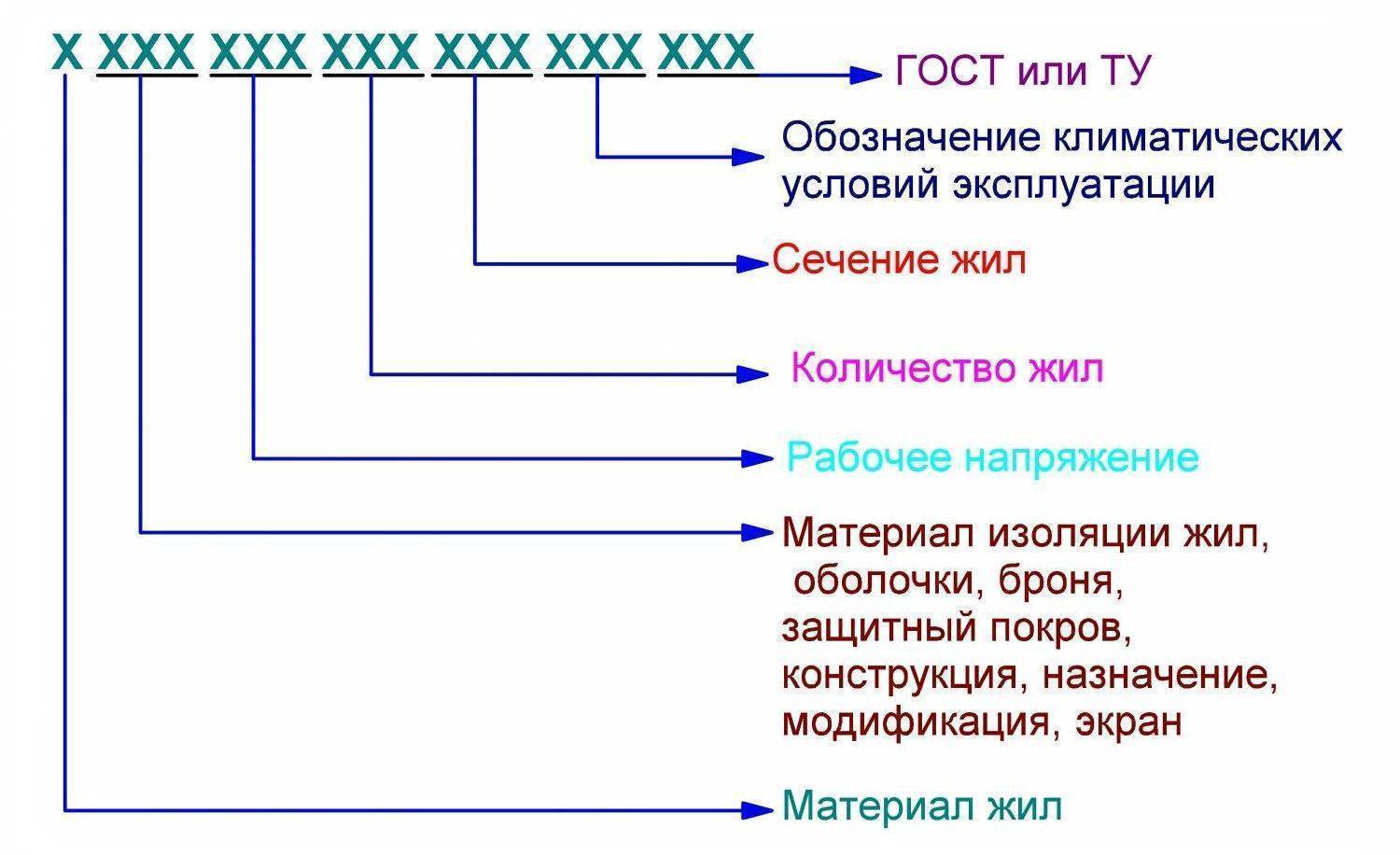

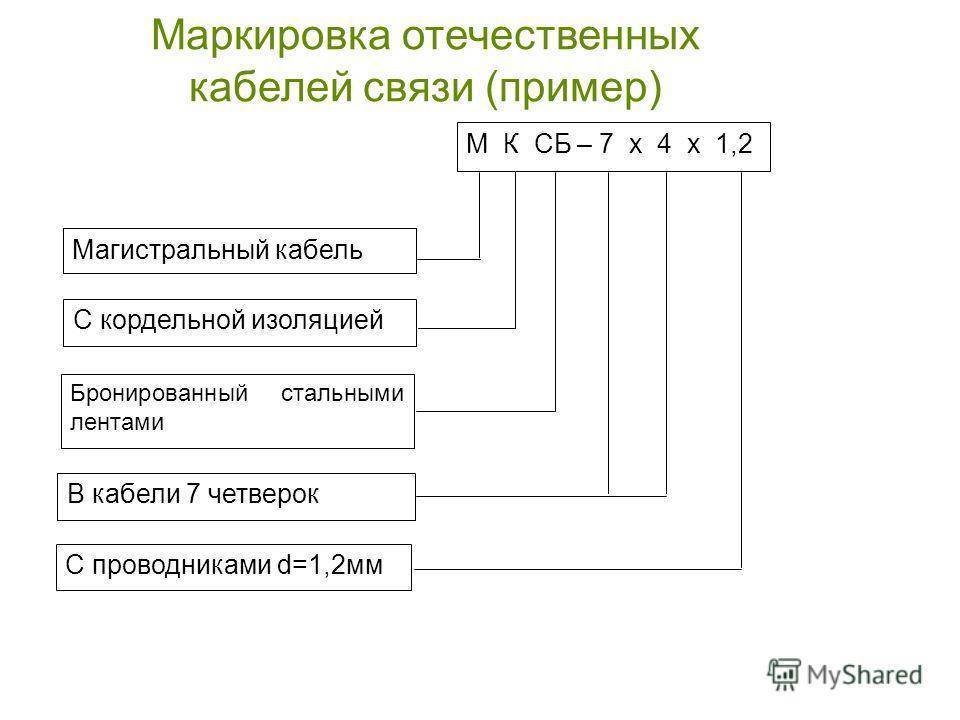

Маркировка кабелей

В случае если токопроводящие жилы кабеля выполнены из меди, их обозначение в маркировке кабеля опускается. Алюминиевые жилы обозначаются буквой А. Бумажная изоляция силового кабеля не имеет буквенного обозначения, а указывается в паспорте на изделие. Буквой П обозначается полиэтиленовая изоляция, В – поливинилхлоридная, Р – резиновая.

Далее следует обозначение оболочки: алюминиевая – А, свинцовая – С, полиэтилен – П, поливинилхлорид – В, резина – Р. Последняя буква маркировки обозначает материал защитного покрова силового кабеля.

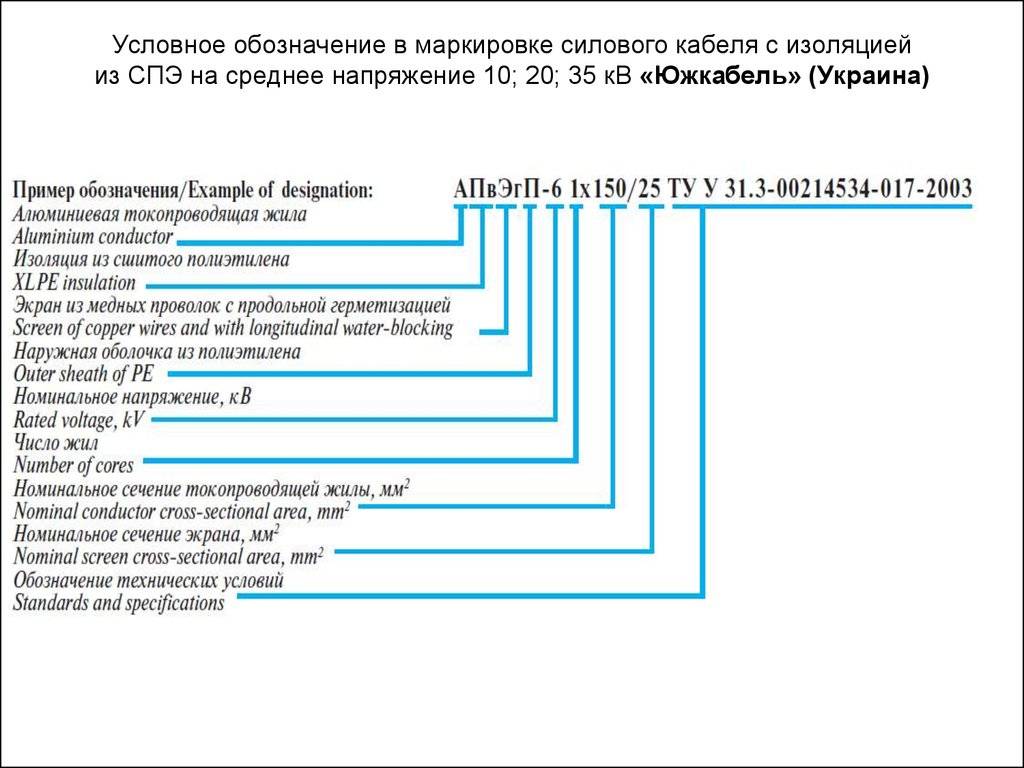

Согласно ГОСТ Р 53769-2010 Группа Е42 силовые кабели подразделяют по следующим признакам:

а) по материалу токопроводящих жил:

• медные токопроводящие жилы (без обозначения);
• алюминиевые токопроводящие жилы (А);

б) по виду материала изоляции токопроводящих жил:

• изоляция из поливинилхлоридного пластиката, в том числе пониженной пожарной опасности (В);
• изоляция из сшитого полиэтилена (Пв);
• изоляция из полимерных композиций, не содержащих галогенов (П);

в) по наличию и типу брони:

• небронированные (Г),
• бронированные:

1. броня из стальных оцинкованных лент (Б),
2. броня из лент из алюминия или алюминиевого сплава (Ба),
3. броня из круглых стальных оцинкованных проволок (К),
4. броня из проволок из алюминия или алюминиевого сплава (Ка);

г) по виду материала наружной оболочки или защитного шланга:

из поливинилхлоридного пластиката, в том числе пониженной горючести или пониженной пожарной опасности:

1. наружная оболочка (В),
2. защитный шланг (Шв);

из полиэтилена: защитный шланг (Шп);

из полимерных композиций, не содержащих галогенов:

1. наружная оболочка (П);

д) по наличию металлического экрана:

• без экрана (без обозначения);
• с экраном (Э);

е) по исполнению в части показателей пожарной безопасности:

• не распространяющие горение при одиночной прокладке (без обозначения);
• не распространяющие горение при групповой прокладке (нг):

1. по категории A F/R – нг(А F/R),
2. по категории А – нг(А),
3. по категории В – нг(В);

• не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);
• не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении (нг-HF);
• огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-FRLS);
• огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении (нг-FRHF);

ж) по форме поперечного сечения кабеля:

• круглые (без обозначения);
• плоские (П);

и) по конструктивному исполнению токопроводящих жил:

• однопроволочные (о);
• многопроволочные (м);
• круглые (к);
• секторные или сегментные (с).

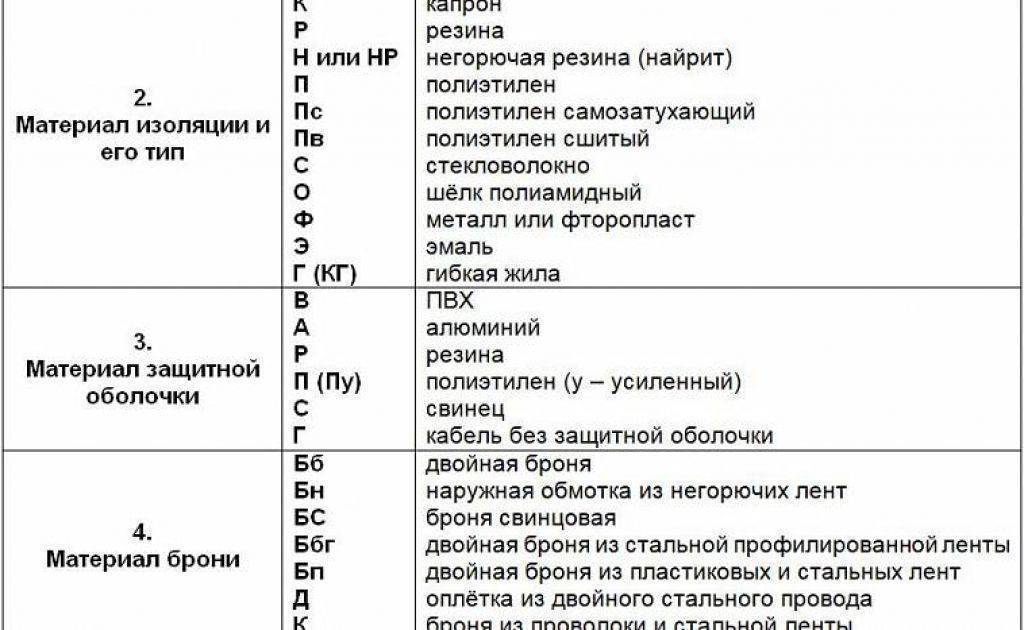

Расшифровка (маркировка)Кабели и провода российского производства

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий, в середине или в конце обозначения — кабель экранированный.

Подвесные провода

А — Алюминиевый голый провод.
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

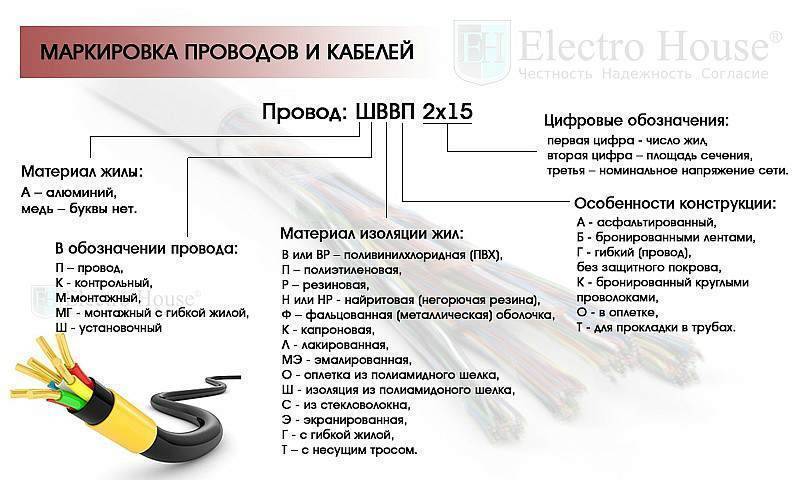

Силовые, установочные провода и шнуры соединительные

Марку провода и шнура записывают в виде сочетания букв и цифр:

А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка (маркировка)некоторых особых аббревиатур

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Цветовая маркировка проводов

Цветовая маркировка является основным способом идентификации проводников, позволяющим быстро определить их назначение. Стандартизированная расцветка изоляции применяется как при производстве кабельной продукции, так и при монтаже конкретных электроустановок.

В России используется унифицированная система обозначения, гармонизированная с европейскими стандартами. Она регламентирует допустимые цвета изоляции и правила их применения для разных типов проводников.

Рассмотрим основные требования к цветовой маркировке проводов.

Допустимые цвета изоляции

Для цветовой маркировки проводников допускается использование следующих цветов изоляции согласно ГОСТ Р 50462-2009:

Цвет	Код цвета
Черный	ЧР
Коричневый	КЧ
Красный	КР
Оранжевый	ОЖ
Желтый	ЖЛ
Зеленый	ЗЛ
Голубой	ГЛ
Синий	СН
Фиолетовый	ФИ
Серый	СР
Белый	БЛ
Розовый	РО
Бирюзовый	БР

Однако есть важные ограничения:

• Запрещено использовать отдельно зеленый или желтый цвет, эти цвета применяют только в комбинации “желто-зеленый” для обозначения защитного заземления.
• Голубой (синий) цвет может использоваться только для нейтрального или нулевого рабочего проводника.
• Не рекомендуется применять красный, желтый и черный цвета для нейтральных проводников.

Такие ограничения необходимы, чтобы исключить возможность ошибок при монтаже и эксплуатации электроустановок.

Соблюдение установленных правил при выборе цвета изоляции критически важно для обеспечения безопасности

Правила применения цветовой маркировки

При использовании цветовой маркировки должны соблюдаться следующие основные правила:

• Маркировка должна быть выполнена чётко и однозначно идентифицировать каждый проводник.
• Цвет должен быть нанесён либо по всей длине проводника, либо в виде меток на концах.
• Для неизолированных проводников допускается нанесение цветных полос или участков.
• Должна использоваться стандартизированная расцветка для каждого типа проводника.
• Маркировка должна быть стойкой, не смываться и не выцветать при эксплуатации.
• Запрещено использовать нестандартные цвета, которые могут привести к путанице.

Особое внимание следует уделить маркировке при монтаже распределительных устройств, щитов и другого электрооборудования

Соблюдение установленных правил критически важно для обеспечения безопасности

Соблюдение установленных правил критически важно для обеспечения безопасности

Маркировка отдельных типов проводников

В зависимости от назначения проводников используется следующая стандартизированная расцветка:

Фазные проводники:

• В однофазных цепях — коричневый цвет.
• В трёхфазных цепях — чёрный, коричневый, серый.

Нулевые рабочие проводники:

Только голубой (синий) цвет.

Проводники заземления:

Двухцветная комбинация «жёлто-зелёный».

Совмещённые нулевые и защитные проводники (PEN):

Голубая изоляция с жёлто-зелёными полосками на концах.

Специальные проводники (PEL, PEM):

Жёлто-зелёная комбинация с голубыми метками на концах.

Тип проводника	Цвет маркировки
Фазный (L)	Коричневый
Нулевой (N)	Голубой
Заземления (PE)	Жёлто-зелёный
PEN	Голубой с жёлто-зелёными полосами
PEL	Жёлто-зелёный с голубыми метками
PEM	Жёлто-зелёный с голубыми метками

Такая стандартизированная расцветка позволяет быстро идентифицировать назначение проводников.

Примеры применения цветовой маркировки

Рассмотрим конкретные примеры использования стандартизованной цветовой маркировки:

В однофазных электрических сетях:

• Фазный провод L — коричневый.
• Нулевой рабочий провод N — голубой.
• Заземление PE — жёлто-зелёный.

В трёхфазных сетях:

• Фазы L1, L2, L3 — коричневый, чёрный, серый.
• Нулевой провод N — голубой.
• Заземление PE — жёлто-зелёный.

При монтаже распределительного щита:

• Вводной автомат имеет маркировку фаз коричневым, чёрным, серым.
• Отходящие линии повторяют маркировку вводной цепи.
• Нулевой провод на шине голубого цвета.
• Заземление жёлто-зелёное.

Такая цветовая идентификация обеспечивает однозначное определение назначения каждого проводника и повышает безопасность монтажа и эксплуатации электроустановок.

Цветовая маркировка по старым стандартам

Ранее в СССР и России для маркировки фаз в трёхфазных сетях использовались комбинация жёлтого, зелёного и красного цветов:

• Желтый цвет — фаза А;
• Зеленый цвет — фаза В;
• Красный цвет — фаза С.

Однако в дальнейшем от такой маркировки отказались, так как желтый и зеленый цвета стали использоваться только в комбинации для обозначения защитного заземления.

С 90-х годов в России для маркировки фаз стали применять комбинацию коричневый, черный, серый в соответствии с международными стандартами IEC. Эти правила закреплены в действующих в настоящее время ГОСТ Р 50462-2009 и ГОСТ 33542-2015.

Расшифровка маркировки проводов и кабелей импортного производства

Силовой кабель:

• N – кабель изготовлен согласно немецкому стандарту VDE *
• Y – изоляция из ПВХ
• H – отсутствие в ПВХ-изоляции галогенов (вредных органических соединений)
• M – монтажный кабель
• C – наличие медного экрана
• RG – наличие брони

* VDE – Verband Deutscher Elektrotechniker – союз германских электротехников

Примеры: NYM, NYY, NYCY

Контрольный кабель:

• Y – ПВХ-изоляция
• SL – изоляция из ПВХ
• Li – многожильный проводник выполнен по немецкому стандарту VDE

Примеры: LiYCY

Кабель передачи данных «витая пара»:

• U – unfoiled (нефольгированный, неэкранированный)
• F – foiled (фольгированный, экранированный)
• S – screened (экранированный медными проволоками)
• S-F – общий экран из фольги + общий плетеный экран
• S-S – экран каждой пары из фольги + общий плетеный экран
• TP – twisted pair; витая пара
• SAT – satellite (спутник); кабель для спутникового телевидения

Примеры: FTP, UTP

Телефонный кабель и кабель для пожарной сигнализации:

• J – инсталляционный, установочный кабель
• Y – ПВХ
• (St) – экран из фольги

Примеры: J-Y(St)Y

Безгалогеновый огнестойкий кабель:

• N – кабель изготовлен согласно немецкому стандарту VDE
• HX – сшитая резина
• C – медный экран
• FE 180 – кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением

Примеры: NHXHX FE 180

Провода монтажные:

• H – гармонизированный провод (одобрение HAR)
• N – соответствие национальному стандарту
• 05 – номинальное напряжение 300/500 В
• 07 – номинальное напряжение 450/750 В
• V – ПВХ изоляция
• K – гибкая жила для стационарного монтажа

Примеры: H05V-K, H07V-K

Кабели с изоляцией из сшитого полиэтилена:

• N – кабель изготовлен согласно немецкому стандарту VDE
• Y – изоляция из ПВХ
• 2Y – полиэтилен
• 2X – сшитый полиэтилен
• S – медный экран
• (F) – продольная герметизация
• (FL) – продольная и поперечная герметизация
• E -трехжильный кабель
• R – броня из круглых стальных проволок
• -J – наличие желто-зеленой жилы
• -O – отсутствие желто-зеленой жилы

Кабель итальянского производства (FROR):

• F – corda flessibile (гибкая жила)
• R – polivinilclorudo; PVC (ПВХ изоляция)
• O – anime riunite per cavo rotondo (круглый, не плоский кабель)
• R – polivinilclorudo; PVC (ПВХ оболочка)

Расшифровка маркировки кабеля

В силу обширности кабельной номенклатуры давайте разберем маркировки кабелей, наиболее используемых в гражданском строительстве. Любая маркировка кабеля состоит из букв и цифр. Как расшифровать марку кабеля?

Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката. В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди. В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

— АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

— АВВГз. С заполнением, заполнение из резиновой смеси.

— АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности

. — АВБбШв.

Б – броня из стальных лент

Ш- шланг защитный из ПВХ пластиката.

в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

— АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г – голый. Защитный покров из двух стальных оцинкованных лент.

К — защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

— АКВВГЭ.

К – контрольный

Э – экран общий из алюминиевой фольги поверх скрученных жил —

АПвБбШп. П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

— АПвПу2г. у – усиленная оболочка из полиэтилена

2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

Буквенная маркировка электрических кабелей

Буквенная часть маркировки кабеля состоит из нескольких букв, каждая из которых несет конкретную смысловую нагрузку.

Первая буква

В этой части маркировки всего два варианта.

• Буква , что означает, что жилы кабеля сделаны из алюминия (пример, АВВГ).
• Отсутствие буквы, означает, что жилы изготовлены из меди (пример, ВВГ).

Вторая буква

2-я буква маркировки означает назначение кабеля.

Отсутствие второй буквы в маркировке кабеля, означает, что кабель силовой.

• К — контрольный (КГВВ, КГВВ-ХЛ, КГВВнг(А), КГВЭВ);
• М — монтажный (МКШ, МКЭШ, МКЭШвнг, МКЭШвнг-LS);
• МГ — монтажный гибкий (МГШВ);
• П (У) — провод установочный (ПВ-3, ПуГВ);

Третья буква

Третья буква в маркировки электрических кабелей обозначает материал, из которого сделаны изоляции жил. Если слоев изоляции несколько перечисление слоев от верхнего слоя к нижнему слою. Например, изоляции.

• В — изоляция ПВХ (пример, -ВВГ);
• Р — резина электротехническая (пример, РПШ);
• НР — негорючая резина;
• П (Пв) — сшитый полиэтилен (-ПвВГ).

Следующие заглавные буквы обозначает специальные особенности конструкции:

• П — плоский провод или кабель бронированный плоскими проволоками (ШВВП);
• Б — кабель бронированный лентами (АВБбШв, ВБбШв);
• Г — для силового кабеля значит, без защитного покрова (ВВГ); для провода, это гибкий провод (ПУГВ)
• Шв — шланг защитный из поливинилхлоридной композиции (пример ВБбШв).

Пятая, дополнительная часть буквенной маркировки кабелей:

Обычно это маленькие буквы применяемые изготовителями для специфических конструкционных особенностей кабелей.

• нг — негорючий;
• LS – низкое дымо- газоотделение;
• з — заполненный.

Приведу несколько примеров маркировки кабелей применяемых для проводки в квартире и доме.

Кабель ВВГ. Эта маркировка расшифровывается следующим образом:

ВВГ. Первой и второй букв нет, значит это силовой кабель с медными жилами. Изоляция жил из ПВХ. Оболочка кабеля из ПВХ. Буква Г означает, что у кабеля нет защитного  покрова.

ВВГнг — негорючий кабель ВВГ.

Кабель бронированный ВБбШв (АВБШв)

• В – Виниловая изоляция;
• Б – Бронированный;
• б – Битум;
• Шв – шланг виниловый;
• А- алюминиевые жилы.

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

Маркировка проводов разного назначения

Провода могут быть двух сечений:

• круглые — в маркировке это никак не отображается:
• плоские, тогда ставится буква П.

Монтажные

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

• СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
  • СИП-1 тоже с неизолированной нейтралью;
  • СИП-2 — то же, но нейтраль изолирована; Самонесущие провода
  • СИП-4 — изолированные жилы одинакового сечения.
• А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь  — все реже.
• АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.

Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

Провода и кабели маркируют буквами

Первая буква – материал жилы:

• А – алюминий
• Буквы нет – медь

Вторая буква – в обозначении провода:

• П – провод (ПП – плоский провод)
• К – контрольный
• М – монтажный
• МГ – монтажный с гибкой жилой
• П(У или Ш) – монтажный с гибкой жилой

Третья буква – в обозначении провода и кабеля; материал изоляции жил:

• В или ВР – поливинилхлоридная (ПВХ)
• П – полиэтиленовая
• Р – резиновая
• Н или НР – найритовая (негорючая резина)
• Ф – фальцованная (металлическая) оболочка
• К – капроновая
• Л – лакированная
• МЭ – эмалированная
• О – оплетка из полиамидного шелка
• Ш – изоляция из полиамидоного шелка
• С – из стекловолокна
• Э – экранированная
• Г – с гибкой жилой
• Т – с несущим тросом

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква – особенности конструкции:

• А – асфальтированный
• Б – бронированными лентами
• Г – гибкий (провод), без защитного покрова (силовой кабель)
• К – бронированный круглыми проволоками
• О – в оплетке
• Т – для прокладки в трубах

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

Заключение

Правильная идентификация проводников посредством стандартизированной цветовой и буквенно-цифровой маркировки имеет большое значение для обеспечения безопасности при монтаже и эксплуатации электроустановок.

В России принята унифицированная система обозначения проводов, соответствующая международным стандартам IEC. Она регламентирована в ГОСТ Р 50462-2009, ГОСТ 31947-2012, ГОСТ 33542-2015 и других нормативных документах.

Применение данных стандартов является обязательным для всех организаций и специалистов, занимающихся электротехническими работами. Соблюдение установленных правил маркировки позволяет избежать ошибок при монтаже и эксплуатации, а также оперативно идентифицировать проводники разного назначения.

Тщательная проработка маркировки еще на этапе проектирования существенно повышает безопасность персонала и надежность функционирования электроустановок. Правильная идентификация проводов должна рассматриваться как важнейшее требование при выполнении любых электротехнических работ.

Как правильно сделать контур заземления в частном доме — расчёт схемы и монтаж

Как самостоятельно обжать витую пару для подключения к интернету: пошаговая инструкция

Какие виды систем заземления существуют и что такое защитное заземление?

Как расшифровать маркировку конденсатора и узнать его ёмкость?

Расшифровка цифровой и буквенной маркировки SMD резисторов

Определение номинального значения сопротивления резистора по маркировке цветовыми полосами: онлайн калькулятор
