Сборка дома на каркасе из профильной трубы: конструкция дома из металлокаркаса и не только
- Фундамента. Металлический каркас можно ставить без предварительного возведения фундамента при возведении конструкций, которые можно передвигать из одного места в другое – например, парниковых помещений, теплиц. В подобной ситуации в расчёт каркаса строители вносят определённые изменения;
- Каркасной конструкции из профильных трубок. При установке каркасной конструкции коттеджа и иного жилого помещения строители пользуются профильными трубками, квадратное сечение которых равно 100×100 мм или 60×60 мм. Для того чтобы расчёт каркаса – определение размеров трубок – был более точным, рабочие трубки;
- Внутренней отделки. Подобную отделку каркасного дома делают из шпунтованной доски, ширина которой равна 40–60 мм – она сделана из хвойных деревьев. При этом доски обрабатывают антисептиком и антипиретиком – веществом, которое снижает горючесть деревянного покрытия;
- Чернового пола – доски, которая уложена сверху профильных трубок. Затем, черновой пол покрывают специальным напольным покрытием;
- . Чаще используют такой утеплитель для каркасного дома как экструдированный пенополистирол, толщина которого равна 60–100 мм. Сами стойку каркаса отдельно изолируют полосками из пеноизола;
- Внешней отделки. При внешней отделке дома строители пользуются штукатуркой для фасада, сайдингом и др.;
- Крыши из профильной трубки, которая считается и отдельной домовой конструкцией, и деталью каркаса.
Расчёт нагрузки на профильную трубу делают с учётом того, какой материал используют для кровли дома: самая лёгкая кровля имеет самый большой угол – при этом монтажники пользуются самыми тонкими трубками. Каркас из металлического профиля очень быстро возводится опытными работниками.
Этапы возведения каркасного дома
При возведении дома из металлокаркаса строители выполняют такие действия:

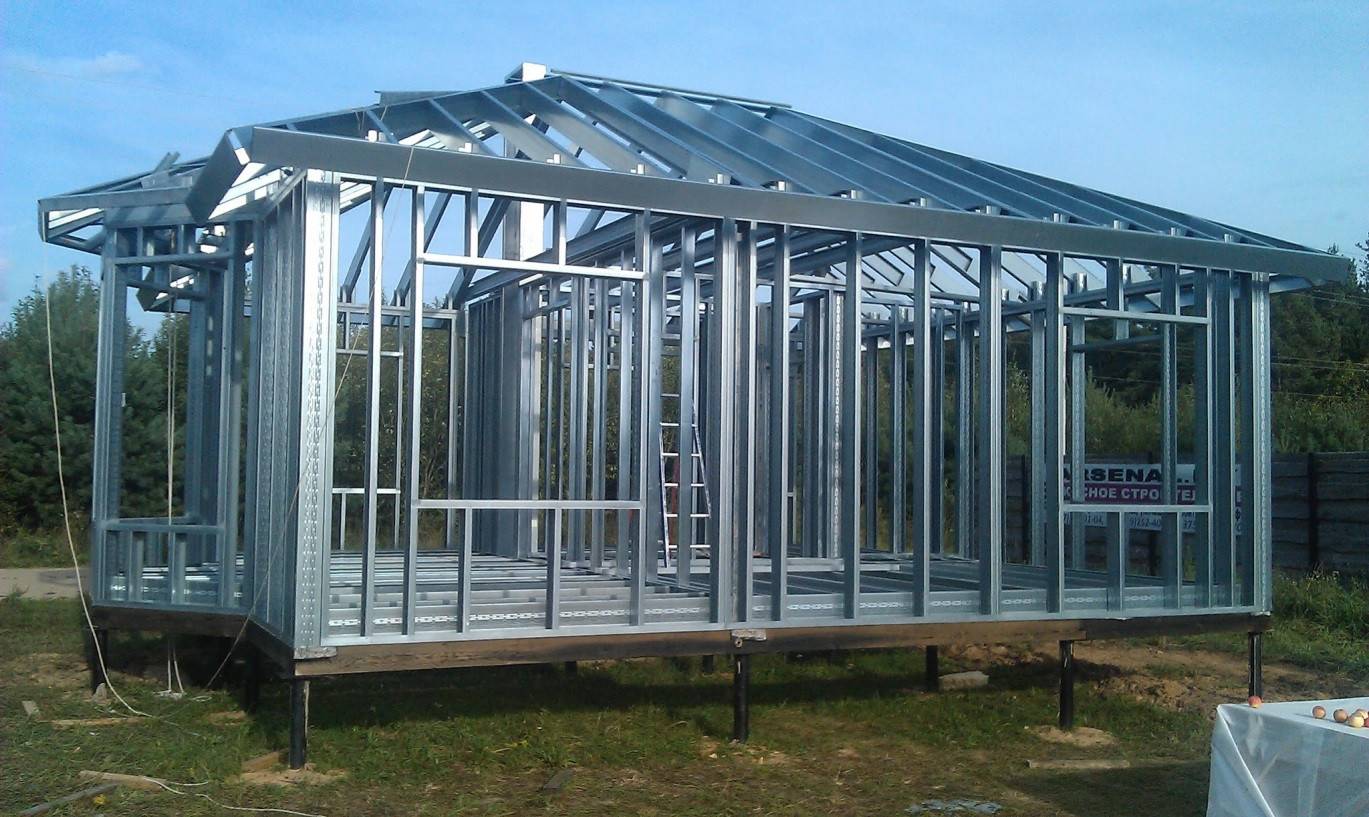

сначала рабочие ставят 1 из 2 видов фундамента: капитальный – на бетоне или некапитальный (на платформе).
Которые имеют некапитальный фундамент, считаются транспортируемыми – их можно с лёгкостью перевозить из одного места в другое;
после возведения фундамента строители устанавливают каркас дома.
Если при сооружении дома будущий владелец частного дома пользуется заводским каркасом, то в подобной ситуации делается сборка коттеджа и иного жилого помещения на основе готовой каркасной конструкции. В этом случае домовладельцы не сваривают винтовые соединения.
Если будущий домовладелец делает каркас дома своими руками, то в подобной ситуации он проверяет качество сварных соединений – каркасной «ахиллесовой пяты».
Установка металлического каркаса делается «снизу вверх». В подобной ситуации рабочие сначала ставят несколько стоек и колонн, а потом их соединяют тонкими трубками, и укрепляют раскосом.
После завершения установки каркасной конструкции, рабочие приступают к отделке дома изнутри.
Проведение электропроводки в каркасном доме
Укладка электропроводки в каркасном доме считается непростым делом. В подобных зданиях электрики ставят открытую или скрытую проводку.
Открытую проводку в каркасном коттедже и ином жилом помещении ставят таким же образом, как и в обычном доме. А вот скрытая электропроводка имеет свои особенности.
Скрытая проводка
Электрики ставят скрытую электропроводку в металлических трубках – коробах. коробов равна IP4X и выше, а толщина стен равна 2,5–4 мм.
Внутренняя поверхность – подобные покрытия защищают трубные стенки от коррозии.
При установке металлического короба монтажники используют сварку или резьбовые соединения – в подобной ситуации делают трубные повороты и изгибы.
Укладку металлических трубок – монтаж короба монтажники делают с небольшим уклоном – в итоге конденсат, который образуется в трубках, вытекает наружу.
Монтируемые трубки заземляют. При установке трубок нельзя допустить разрыва монтажной и распределительной коробки.
ПОСМОТРЕТЬ ВИДЕО
Концы трубок монтажники окаймляют втулками из пластика – при этом провода остаются неповрежденными.
В итоге опыт, который домовладелец приобретёт при самостоятельном сооружении каркасного дома, пригодится ему и в дальнейшие годы – как при ремонте своего жилого помещения, так и в качестве ещё 1 профессии! Каркас из металлического профиля — это надежная конструкция.
«Чего только не придумают!» – пожалуй, это первая мысль у большинства читателей, которые впервые столкнулись с таким понятием, как каркасные дома из металлопрофиля. Применение металла в качестве несущих конструкций кажется довольно странным решением, однако не спешите с выводами – изучите все стороны вопроса.
Разновидности и устройство металлического каркаса
Существует несколько видов металлокаркаса, каждый из которых применяется в определенном направлении строительства:

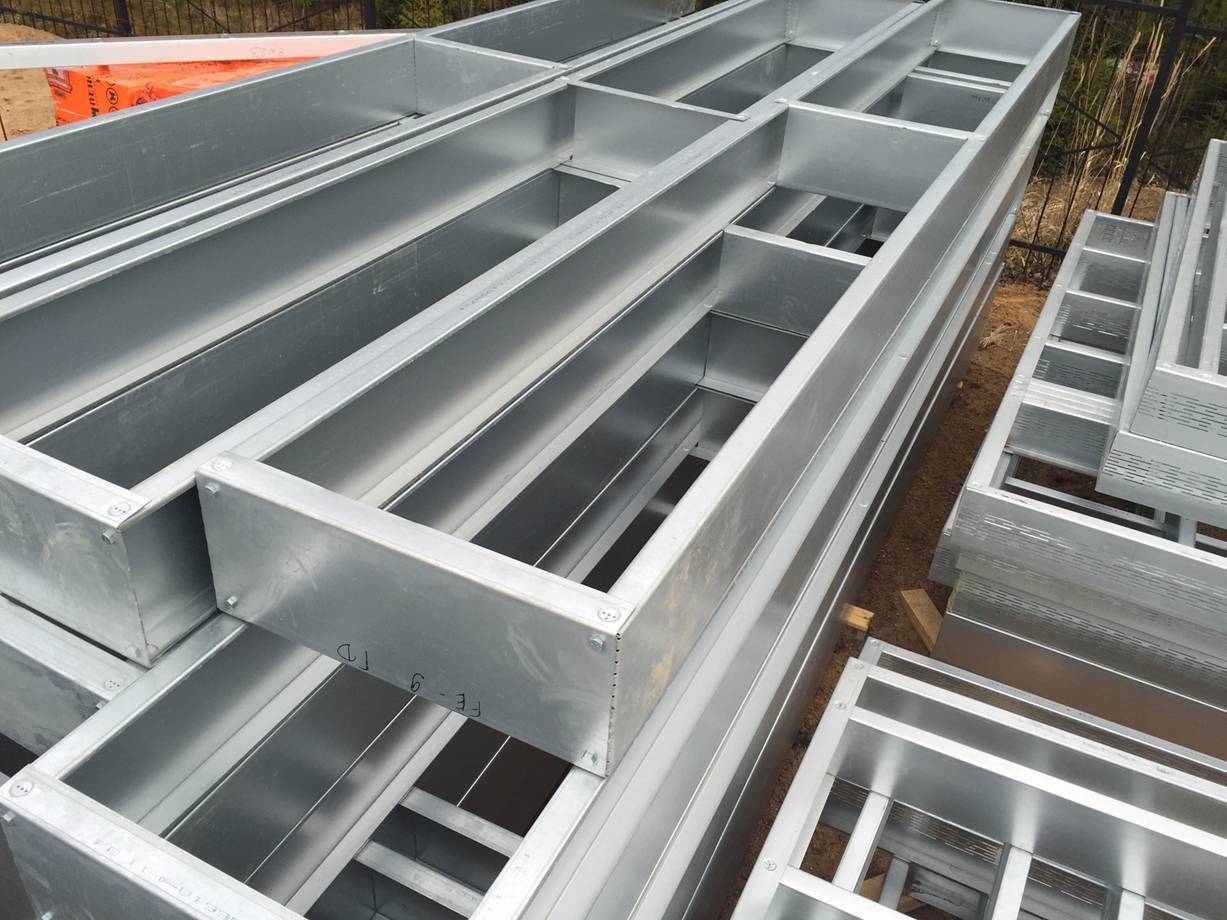

1. Металлокаркасы для быстровозводимых конструкций.
Металлокаркасы широко применяются при строительстве быстровозводимых зданий, к которым относят склады, ангары, отдельно стоящие торговые павильоны и кафе. Такие каркасы, как правило, поставляются в виде набора стандартных деталей, имеющих удобные для складирования и транспортировки размеры. На месте из этих деталей достаточно просто монтируется основа нужного здания.
По способу монтажа сборные металлические каркасы классифицируют на стационарные и мобильные конструкции.
- Стационарные. Конструкции, собираемые из деталей такого набора, прочны, надежны и долговечны. Так как их используют постоянно, то они капитально вмонтированы в фундамент. Детали каркаса изготовлены из качественного дорогого металла, имеющего длительный срок службы.
- Мобильные. Устройство сборных металлических каркасов этого типа предполагает возможность их многократного монтажа и демонтажа, поэтому они должны легко собираться и разбираться. Детали этих конструкций достаточно легкие, компактные и устойчивые к внешним воздействиям. Такие каркасы оптимальны для летних кафе, садовых павильонов, временных беседок и т. д.

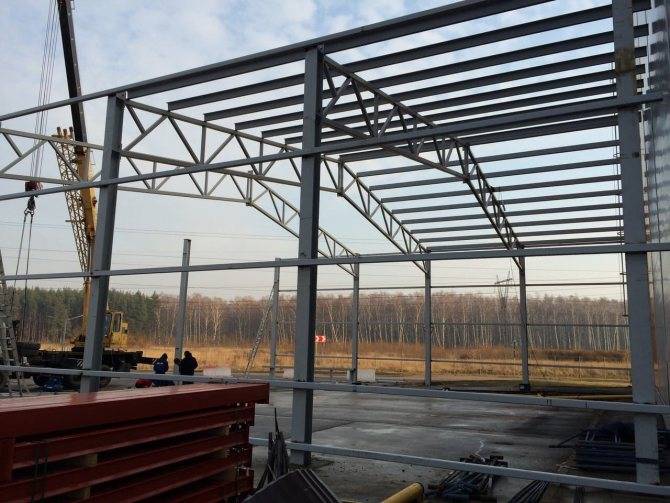

2. Несущие металлокаркасы зданий.
Каркас – это несущая основа любого здания. В современных строительных технологиях, как правило, используют металлический каркас, в основе устройства которого металлические вертикальные стойки и горизонтальные перекладины – ригели. Они присоединяются друг к другу при помощи сварки и болтов, в результате чего получаются поперечные рамы, к которым крепится система растяжек, придающая прочность возводимому зданию.
Вся конструкция из стоек и рам устанавливается на фундамент. Когда основа каркаса здания смонтирована, начинается монтаж кровельных и стеновых прогонов. Полностью готовый металлический каркас облицовывается кирпичом, железобетоном или другим подходящим материалом. Совершенно ясно, что от качества установки конструкции напрямую зависит прочность, надежность и долговечность всего здания.
3. Арматурные металлокаркасы.
Каркас из арматуры является основой любого железобетонного изделия. Арматура служит для усиления несущей способности элементов здания, повышения прочности и устойчивости к разного рода воздействиям. Материалом арматуры чаще всего бывает металл. От качества каркаса из арматуры зависит долговечность возводимого здания.
По устройству металлические армокаркасы бывают сварными, линейными или объемными.
- Сварные. Продольно и поперечно направленные стержни металлической арматуры в местах пересечения между собой свариваются, образуя жесткий каркас, впоследствии заливаемый бетоном.
- Линейные. Их используют для армирования стен, потолков, стяжек для полов. Поверхности, армированные такими каркасами, необязательно должны быть плоскими. Часто это изогнутые, цилиндрические и прочие элементы с малой площадью поперечного сечения.
- Объемные. Это полностью трехразмерные конструкции. Формируются они из предварительно изготовленных металлических решеток.
4. Металлокаркасы для лестничных пролетов.
Такое исполнение лестницы отличается прочностью и долговечностью. Как правило, сначала конструкция монтируется, затем ее облицовывают. В качестве облицовки используют разнообразный материал: металл, дерево, камень и т. д.
Металлический каркас не только придает лестнице прочность и долговечность, но и часто является оригинальным дизайнерским ходом.
5. Интерьерные металлокаркасы.
Чаще всего – это металлические каркасы мебели. Скамейки, стулья, столы, кровати и т. д. Плюсом такой мебели является ее долговечность. Изделия, основой которых является металлокаркас, более устойчивы к внешним воздействиям и способно выдержать большие нагрузки.
В массе своей такая мебель не отличается изысканным дизайном. Она находит применение в служебных помещениях. Однако некоторые образцы на основе металлического каркаса, разработанные профессиональными дизайнерами по индивидуальному заказу, могут быть уникальными объектами, способными украсить любой интерьер.
Устройство металлических каркасов также нашло широкое применение в промышленном строительстве. Их применяют при возведении перегородок, сборных потолков и полов. Каркасные конструкции незаменимы при сооружении спортивных и зрелищных арен, оформлении спектаклей и перформанса.
Жилье из ЛСТК: стоимость типовых проектов
Ниже приведена таблица с ориентировочными ценами на строительство жилья по технологии ЛСТК. В том числе, предоставляется возможность наглядно понять, из каких основных составляющих складывается бюджет на реализацию типовых проектов под ключ.
Более детально о строительстве жилья из легких стальных тонкостенных конструкций вы сможете узнать у специалистов нашей компании, обратившись к ним по указанному номеру телефона или посредством формы обратной связи на сайте.
| Общая площадь готового дома | Особенности жилья | Стоимость металлокаркаса | Стоимость всего комплекта материалов | Стоимость строительства под ключ |
| 90 м2 | Одноэтажный загородный дом с четырьмя жилыми комнатами, санузлом и бойлерной. | 250 тыс. руб. | 1000 тыс. руб. | 1500 тыс. руб. |
| 120 м2 | Двухэтажный коттедж с терассой, две жилых комнаты и санузел на первом этаже, три комнаты и ванная на втором. | 500 тыс. руб. | 1300 тыс. руб. | 2000 тыс. руб. |
| 130 м2 | Компактный двухэтажный дом, на первом уровне две полноценные комнаты, ванная и туалет, на втором — гостиная, спальня и детская, а также дополнительный санузел. | 460 тыс. руб. | 1400 тыс. руб. | 2200 тыс. руб. |
| 140 м2 | Двухэтажный загородный дом, на первом этаже три комнаты плюс ванная, на втором — такое же количество помещений плюс балкон. | 450 тыс. руб. | 1600 тыс. руб. | 2500 тыс. руб. |
| 160 м2 | Одноэтажный жилой дом с мансардой, первый этаж разделен на четыре полноценных комнаты плюс санузел, мансардный этаж разделен на две комнаты. | 600 тыс. руб. | 1800 тыс. руб. | 2800 тыс. руб. |
| Предоставленные в таблице цены являются сугубо ориентировочными, более конкретные данные спрашивайте у наших менеджеров. |
Спрос на каркасные дома объясняется низкой себестоимостью работ и стройматериалов, простотой монтажа – весь процесс можно выполнить своими руками, а также еще множествами факторов. Технологии постоянно совершенствуются, на сегодня широко стали использоваться каркасные дома из металлопрофиля, рассмотрим особенности домостроения.
Тем, кто намерен строить здание из металлического профиля, требуется разобраться в нюансах возведения, рассмотреть плюсы и минусы технологии, а также главные этапы установки каркаса своими руками. Собственный дом – это не просто место, где можно жить, зачастую он имеет сакральное значение: уют, домашний очаг, место сбора. Естественное желание построить теплый, крепкий и надежный дом, образно выражаясь, свою «крепость». Как это сделать? Существует ли зарекомендовавшая себя технология, с помощью которой реально возвести каркасные дома из металлопрофиля своей мечты и своими руками?
Дом из металлопрофиля по каркасной технологии – это сборная конструкция из различных элементов, монтирующихся на стройплощадке в соответствии с разработанным проектом.
На самом деле, дома из металлического профиля являются упрощенными и уменьшенными вариантами небоскребов и других подобных построек.
- материал имеет высокую прочность;
- небольшой вес удешевляет конструкцию и уменьшает нагрузку на фундамент, что дает возможность сделать его экономичнее;
- благодаря своему небольшому весу ЛСТК-каркас удешевляет транспортировку;
- при установке обеспечивает высокую точность;
- металлокаркас отличает высокая прочность. Он устойчив к гниению и таким разрушающим процессам, как грибок или плесень;
- простая технология установки каркасного дома из металлопрофиля позволяет все сделать своими руками;
- дает возможность строить дома со свободной планировкой и крупными пролетами;
- обеспечивает чистоту на стройплощадке.
При всем этом, металлоконструкции обладают своими недостатками:
- одна из главных опасностей – ржавчина, подверженность металла коррозии;
- в отличие от дерева, металл не задерживает тепло и легко пропускает холод;
- по причине высокой электропроводимости необходимо уравнивать потенциал;
не подходит для установки тяжелых и объемных элементов; - определенный риск при пожарах: сокращается время эвакуации людей из-за быстрого оплавления металлоконструкции при экстремальных температурах.
Однако, простота такого строительства, его высокая скорость – это очевидное преимущество ЛСТК.
Можно построить самостоятельно?
Если речь идет о том, чтобы собрать пришедшие с завода детали в одну конструкцию — то запросто, но с помощниками. Вся работа состоит в отыскивании нужной детали и установке ее на место, указанное в чертежах. Поначалу сложно, потом — освоитесь.
Если под «строительством металлокаркасного дома своими руками» подразумевают его сварку из профильной трубы, то дело это неоднозначное. Если строить собрались небольшой дачный домик, то вопросов нет: каркас можно поставить по тому же принципу, что и деревянный и для одноэтажного строения для угловых стоек достаточно трубы 80*80 мм, а для промежуточных можно взять меньше. Но шаг установки все равно диктует утеплитель: расстояние в просвете должнобыть 58-59 см (чуть меньше стандартной ширины минеральной ваты).
Единственное, что нужно помнить: при использовании профильной трубы мостики холода будут обязательно. Тогда само утепление потребуется сделать в несколько слоев, перекрывая утечки тепла, что решит проблему. Один слой традиционно ставится в распорку между стойками. Сечение профильной трубы далеко не 200-250 мм, которые необходимы для утепления дома в Московском регионе (под минеральную вату). Потому под недостающие слои устраивается поперечная обрешетка (с одной или двух сторон — решайте сами). Получается, что между стойками утеплитель уложен вертикально, а по обрешетке — горизонтально. Мостиков холода стало значительно меньше.

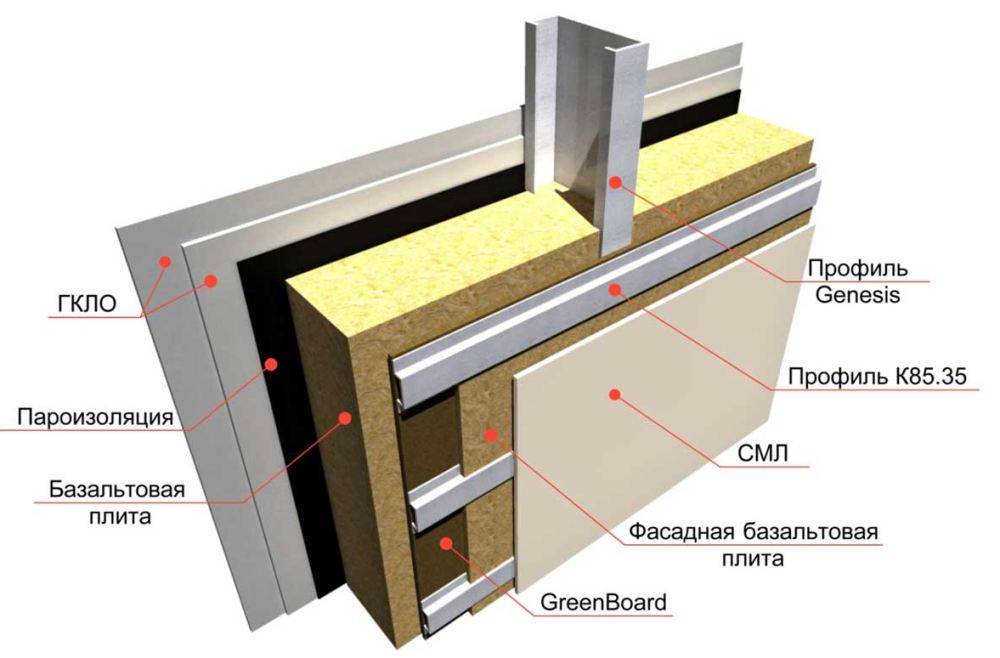

Со стороны помещения утеплитель закрывается пароизоляционной мембраной (она не должна пропускать влагу в утеплитель). Со стороны улицы на него закрепляется ветрозащитная паропроницаемая мембрана с гидроизоляционными свойствами. Она выолняетсразу три функции:
- защищает от ветра,
- не дает попасть конденсату или случайно попавшим осадкам в утеплитель,
- выводит из утеплителя пар, который туда все равно проникает из помещения (несмотря на пароизоляцию).
Только при таком пироге и наличии между наружной мембраной и отделочными материалами вентазазора можно быть уверенным в том, что утеплитель не будет мокнуть. Только для того чтобы вентзазор работал, необходимы еще вентиляционные отверстия внизу стены и негерметично заделанный выход под кровлю сверху: поток воздуха между наружной отделкой металлокаркасного дома и ветрозащиной мембраной должен проходить не встречая препятствий.
Для вдохновения — видео, на котором снят процесс сваривания дачного домика из профильной металлической трубы. Тем, кто умеет сделать металлокаркасный дом своими руками из трубы не составит труда.
Металлические каркасные дома малой этажности популярны во всем мире. По статистике, жилищное строительство на каркасе из металлопрофиля занимает 80% всех построек. Основные регионы-потребители данной технологии – Скандинавия, США, Канада.
Такие дома отличаются множеством достоинств по сравнению с капитальными зданиями и домами, построенными на деревянном каркасе.
Отличительные особенности металлических каркасных домов:
- прочность;
- долговечность;
- короткие сроки строительства зданий;
- инертность к погодным и климатическим условиям;
- невысокая стоимость;
- устойчивость к теплопотерям;
- высокая пожаробезопасность;
- сейсмоустойчивость;
- экологичность;
- свобода в выборе архитектурных решений;
- безусадочная технология.

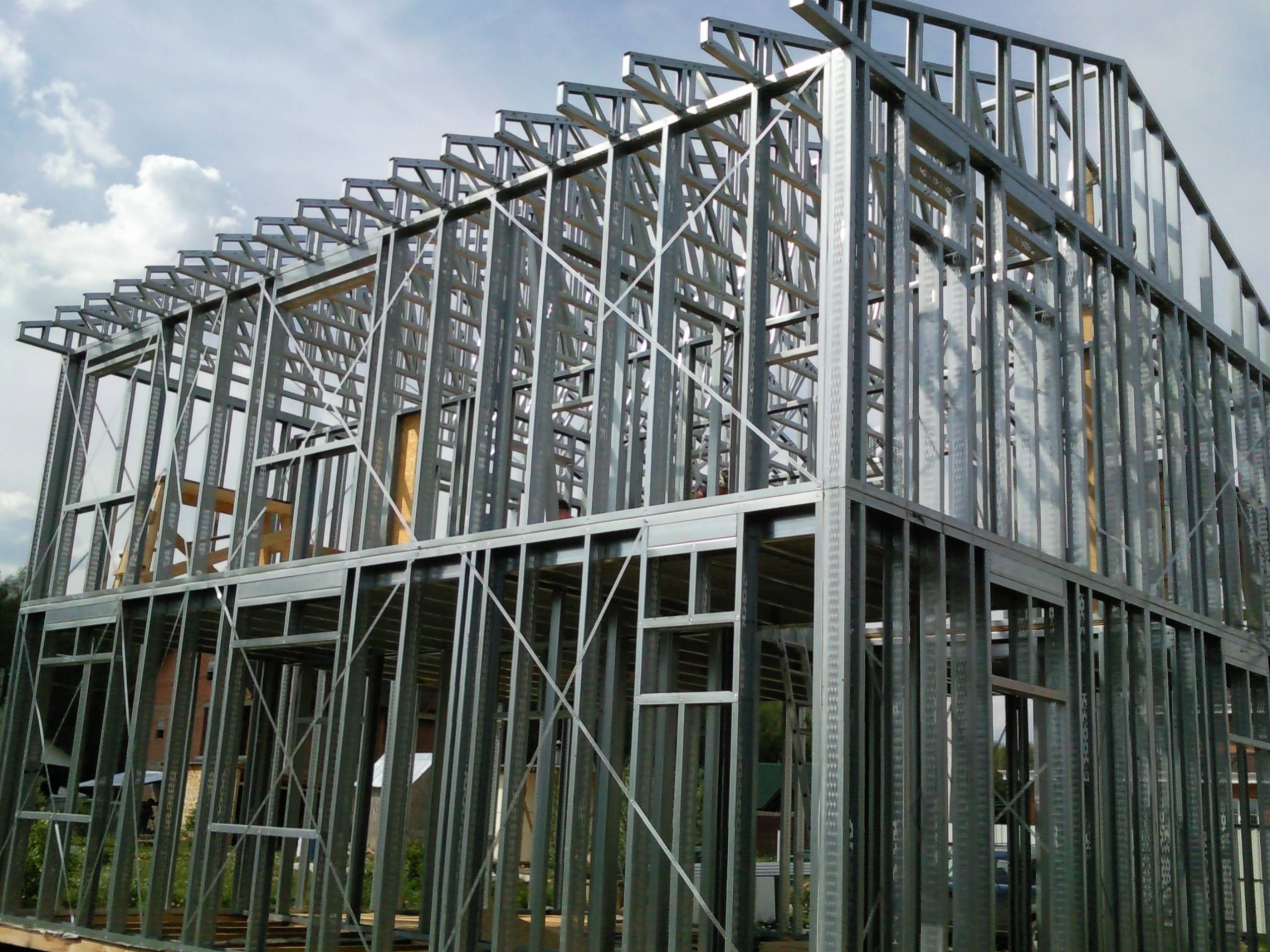

Железный каркас, его элементы – легкие стальные тонкостенные конструкции, состоит из оцинкованных профилей и термопрофилей, крепежных лент и пластин для сборки каркаса, разного вида уголков. Они не подвержены гниению, выдерживают температурные перепады, осадки, устойчивы к стихиям. Стальной профиль может служить основой строения без повреждений больше 100 лет.
Построить здание на каркасе из ЛСТК можно в течение месяца. Детали основы постройки обладают малым весом, что позволяет исключить применение подъемников и кранов. Крепление деталей каркаса осуществляют при помощи резьбовых соединений. К ним относятся: шурупы самосверлящиеся или нарезающиеся винты, болтовые соединения.
Наружная отделка дома
Является одним из наиважнейших этапов. Тип отделки определяется заказчиком и может быть выполнен с применением различных материалов:
- Если вы хотите сделать бюджетный вариант отделки, то имеет смысл использовать сайдинг виниловый, блок-хаус, монтировать вентилируемый фасад и другие конструкции навесного типа;
- Если сделать отделку штукатуркой, то дом будет производить впечатление средиземноморского коттеджа;
- Демократичные цены и простота укладки привлекают тех, кто использует различные панели, имеющие вид натуральных материалов;
- Отделка с использованием плитки, натуральных и искусственных камней выглядит очень эффектно. Дом становится похож на солидный и дорогой, но при этом сохраняет все преимущества металлокаркасного сооружения.
Стоит ли выбирать?
Во время строительства собственного дома всегда возникает множество вопросов. Для себя хочется построить самый лучший, теплый и надежный дом, поэтому основной вопрос: есть ли опыт применения такой технологии, заслуживает ли она доверия?
Металло-каркасный дом собирается из отдельных элементов, которые поставляются на строительную площадку в разобранном виде с последующим монтажом
Каркасные дома из металлопрофиля — упрощенные миниатюрные версии небоскребов и крупных большепролетных строений. Разница заключается в том, что при строительстве больших зданий используют массивный стальной прокат (швеллера и двутавры), а дома из металлического профиля предусматривают применение легких тонкостенных элементов (ЛСТК). Сырье изготовления такое же — сталь. Но отличается толщина, размеры и несущая способность изделий.
Применение для строительства своими руками крупного металлического проката экономически невыгодно, поскольку:
- в разы увеличивается стоимость элементов стен и перекрытий;
- большая масса деталей приводит к увеличению нагрузки на фундамент и удорожанию конструкции;
- нагрузки при строительстве частных жилых домов ничтожно малы, по сравнению с нагрузками в крупных промышленных и торговых зданиях, поэтому смысла применять мощные балки и стойки нет.
Поэтому можно с уверенностью сказать, что технология проверена временем. К преимуществам металлического каркаса относят:
- высокая прочность материала;
- небольшой вес позволяет максимально экономить на фундаментах;
- устойчивость к гниению и повреждению грибком и плесенью;
- высокая точность монтажа;
- удешевление транспортировки;
- отсутствие мусора и отходов на строительной площадке4
- возможность строительства домов с большими пролетами и свободной планировкой.
К недостаткам можно отнести:
Строительство из металлоконструкций — достоинства и недостатки
- подверженность коррозии (ржавчина);
- высокая теплопроводность (пропускает тепло);
- сокращение времени эвакуации из здания в случае пожара (потеря жесткости при высоких температурах);
- сложность закрепления навесных элементов интерьера и мебели;
- необходимость уравнивания потенциалов из-за высокой электропроводности;
- ограниченная область строительства (не подходит для массивных элементов).
Металлический каркас
Малоэтажные дома на каркасной основе из дерева, кирпича или железобетона успешно возводятся человеком вот уже более тысячи лет. Высокие эксплуатационные качества, прочность, надёжность и долговечность металлического «скелета» здания обуславливают активное применение этой строительной технологии. Современные антикоррозийные средства, а также тот факт, что каркас почти полностью скрыт облицовочными материалами и не подвержен разрушительным воздействиям окружающей среды, обеспечивают эксплуатацию металлокаркасного здания как минимум 100 лет.

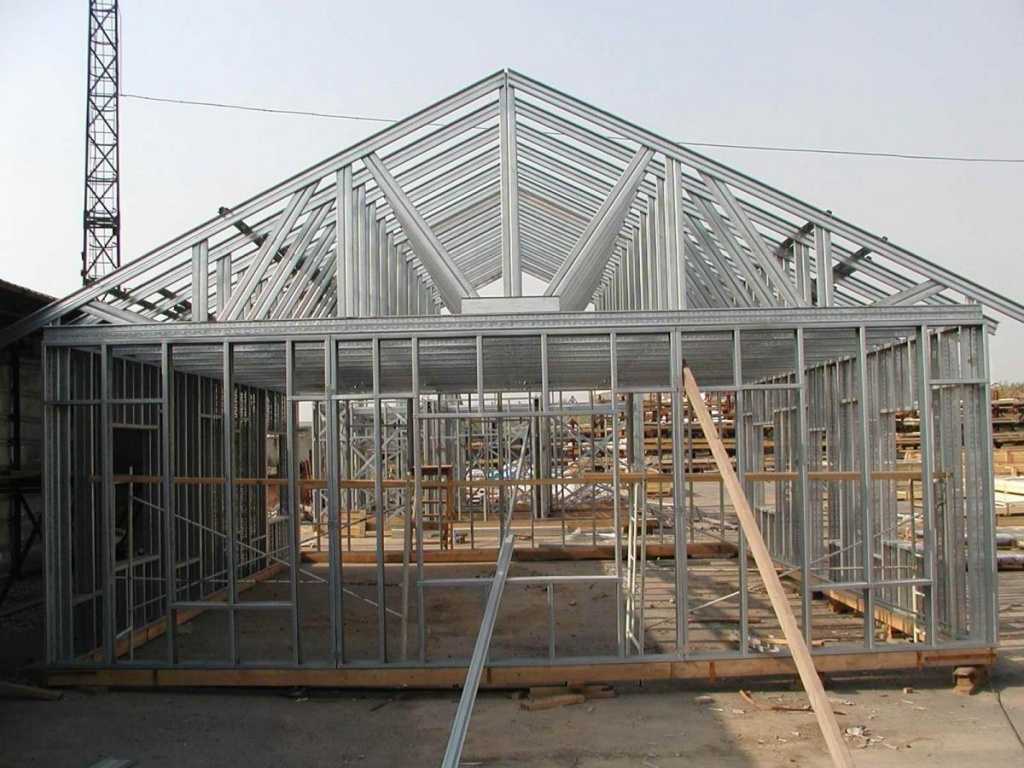

Металлическая основа конструкции состоит из вертикальных стоек, стропил, горизонтальных ригелей и прочих деталей, прочно соединяющихся болтами и заполняющихся высокоэффективными утеплителями, повышающими энергосбережение дома. На заводах-изготовителях тонкостенные металлические профили обрабатываются горячим оцинкованием и покрываются антикоррозийными составами. Металлокаркас, изготовленный по стандартному проекту или с учётом пожеланий заказчика, даёт возможность возводить дома любой площади, разнообразных форм и конфигураций. Огромный выбор отделочных материалов позволяет создать уникальный экстерьер здания и неповторимое стилистическое оформление внутри дома.
Можно построить самостоятельно?
Если речь идет о том, чтобы собрать пришедшие с завода детали в одну конструкцию — то запросто, но с помощниками. Вся работа состоит в отыскивании нужной детали и установке ее на место, указанное в чертежах. Поначалу сложно, потом — освоитесь.
Если под «строительством металлокаркасного дома своими руками» подразумевают его сварку из профильной трубы, то дело это неоднозначное. Если строить собрались небольшой дачный домик, то вопросов нет: каркас можно поставить по тому же принципу, что и деревянный и для одноэтажного строения для угловых стоек достаточно трубы 80*80 мм, а для промежуточных можно взять меньше. Но шаг установки все равно диктует утеплитель: расстояние в просвете должнобыть 58-59 см (чуть меньше стандартной ширины минеральной ваты).
Единственное, что нужно помнить: при использовании профильной трубы мостики холода будут обязательно. Тогда само утепление потребуется сделать в несколько слоев, перекрывая утечки тепла, что решит проблему. Один слой традиционно ставится в распорку между стойками. Сечение профильной трубы далеко не 200-250 мм, которые необходимы для утепления дома в Московском регионе (под минеральную вату). Потому под недостающие слои устраивается поперечная обрешетка (с одной или двух сторон — решайте сами). Получается, что между стойками утеплитель уложен вертикально, а по обрешетке — горизонтально. Мостиков холода стало значительно меньше.
Со стороны помещения утеплитель закрывается пароизоляционной мембраной (она не должна пропускать влагу в утеплитель). Со стороны улицы на него закрепляется ветрозащитная паропроницаемая мембрана с гидроизоляционными свойствами. Она выолняетсразу три функции:
- защищает от ветра,
- не дает попасть конденсату или случайно попавшим осадкам в утеплитель,
- выводит из утеплителя пар, который туда все равно проникает из помещения (несмотря на пароизоляцию).
Только при таком пироге и наличии между наружной мембраной и отделочными материалами вентазазора можно быть уверенным в том, что утеплитель не будет мокнуть. Только для того чтобы вентзазор работал, необходимы еще вентиляционные отверстия внизу стены и негерметично заделанный выход под кровлю сверху: поток воздуха между наружной отделкой металлокаркасного дома и ветрозащиной мембраной должен проходить не встречая препятствий.
Для вдохновения — видео, на котором снят процесс сваривания дачного домика из профильной металлической трубы. Тем, кто умеет сделать металлокаркасный дом своими руками из трубы не составит труда.
Сварной каркас постройки из металла – это долговечный и прочный внутренний остов сооружения. Преимущества таких каркасных сооружений из металла – легкость, прочность, относительная простота, высокие темпы изготовления и монтажа, мобильность и независимость от подъездного пути к месту установки и монтажа, простота встраивания в любые пространства. Металлический каркас постройки прекрасно совместим с простейшем блочным и свайным фундаментом, а также прост в достройке, конфигурировании и перестройке. Материал металлического каркаса постройки – труба профильная, реже используются уголок и швеллер.
Металлический каркас постройки включает в себя нижнюю обвязку, верхней обвязку и стойки между ними. В металлическом каркасе весьма просто предусмотреть двери, проемы, окна и металлическую обрешетку кровли и пола. Каркасную постройку из металла можно обшить профнастилом, деревом, сэндвич-панелями. Металлический каркас очень легко и удобно обшивать и утеплять. Каркас из металла для здания
Преимущества построек из металлокаркаса:
- Постройки, возведенные по металлокаркасной технологии, отличаются невысокой себестоимостью (если сравнить со зданиями, сооруженными по традиционной технологии). Стоимость конструкции в основном зависит именно от используемых материалов. Самыми дешевыми на сегодняшний день являются дома на деревянных каркасах. Стоимость домов с каркасом из профильной трубы намного больше, причем их цена прямо пропорциональна сечению трубы. Ведь, к примеру, гибка профильной трубы – достаточно трудоемкая операция, и стоит недешево.
- Высокая скорость возведения металлокаркасной постройки. Использование профильной для каркаса в качестве основного материала способно в несколько раз сократить сроки возведения здания.
- Отсутствие так называемых “мокрых” процессов в технологии возведения жилых домов с помощью каркаса (кроме укладки фундамента). Это позволяет осуществлять монтаж каркасной постройки в любое время года и независимо от погодных условий.
- Изготовление металлоконструкций своими руками предусматривает отсутствие какой-либо усадки – не только при строительстве, но и при эксплуатации сооружения.
