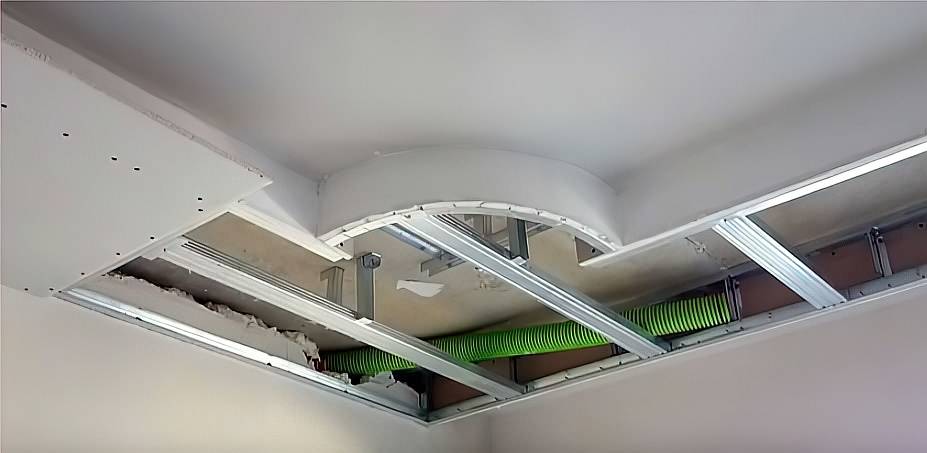

Собираем каркас
Чтобы собрать двухуровневый короб для потолка из двух ярусов, необходимо прикрепить UD профили по отмеченным линиям так, чтобы нижний край профиля совпадал с линией.
Для крепления применяют гвозди-дюбеля. Шаг крепления — 30 см. Это и будет первый уровень.
Затем по отмеченным на потолке местам на расстоянии 50 см друг от друга устанавливают подвесы. Их прикручивают с помощью дюбелей диаметром 6 мм.
К прикрученным подвесам прикрепляют CD профили, вставленные в горизонтальные UD профили и предварительно обрезанные до нужной длины.
Нельзя, чтобы CD профили провисали, иначе потолки могут получиться неровными.
Короб может иметь основу 2 видов — ячеистую и поперечную. Ячейки получаются, если между профилями CD делать перемычки из кусков такого же профиля.
Соединяют короб и перемычки с помощью соединений «краб» и мелких саморезов.
Первый ярус можно считать готовым после обшивки гипсокартоном. Второй ярус монтируется таким же образом, с той разницей, что между уровнями устанавливаются вертикальные перемычки.
Побелку первого уровня нужно делать до того, как будет смонтирован второй.
На фото наглядно продемонстрировано соединение типа «краб», использованное на пересечении профилей.
Если верх из гипсокартона рассчитан на монтаж своими руками двух и более уровней, опытные мастера применяют метод поперечного каркаса.
Специалисты считают, что этот метод более практичен и экономичен, так как позволяет снизить затраты.

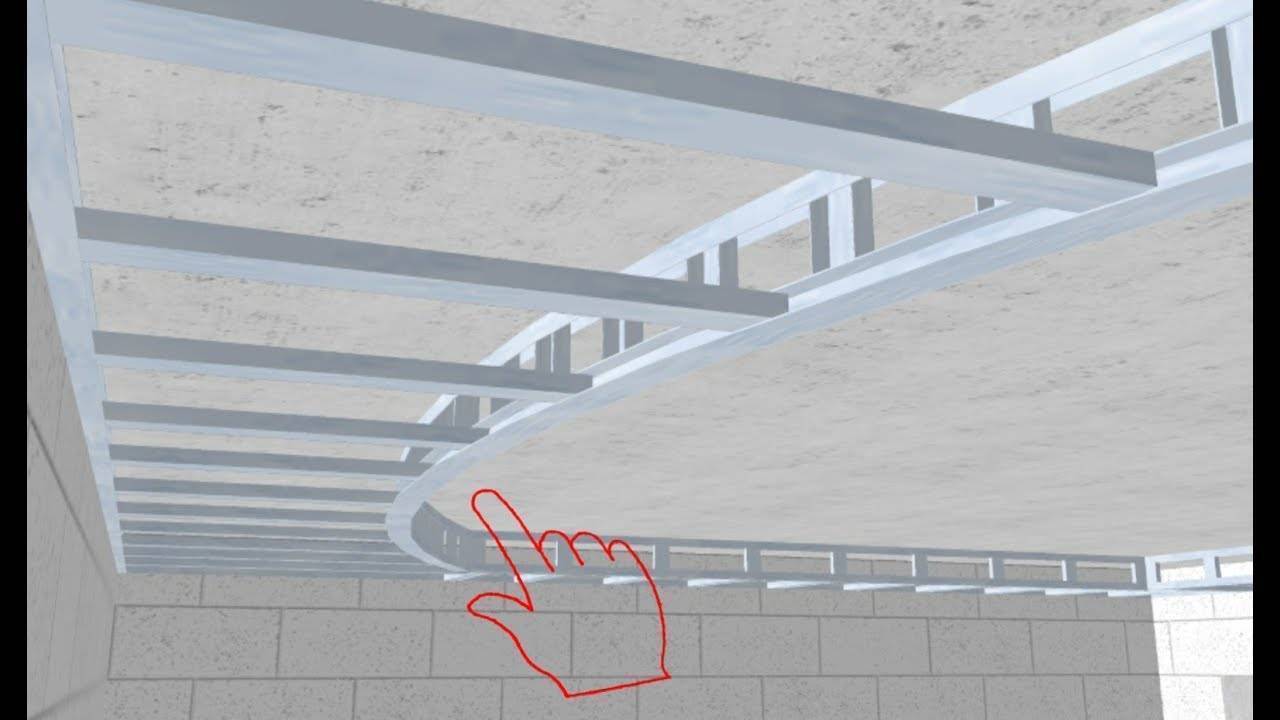

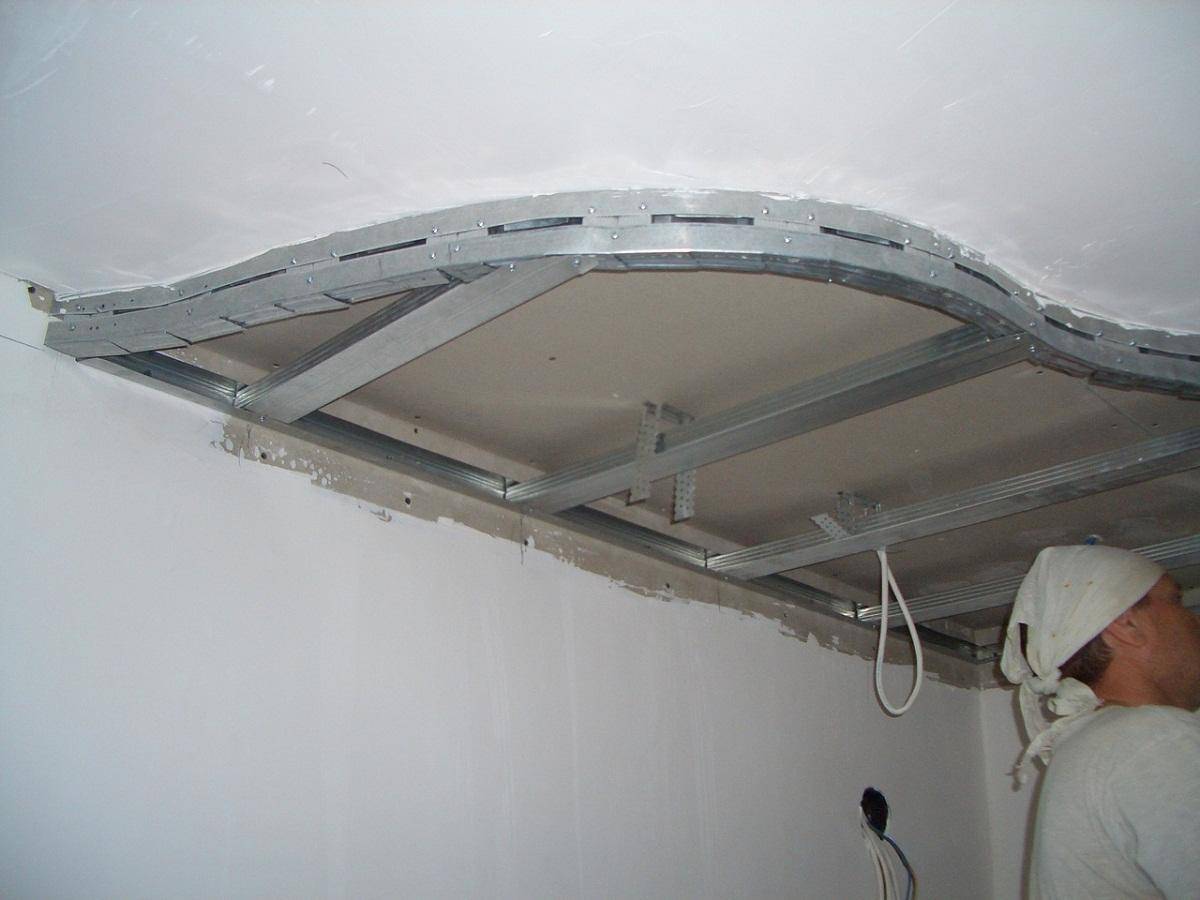

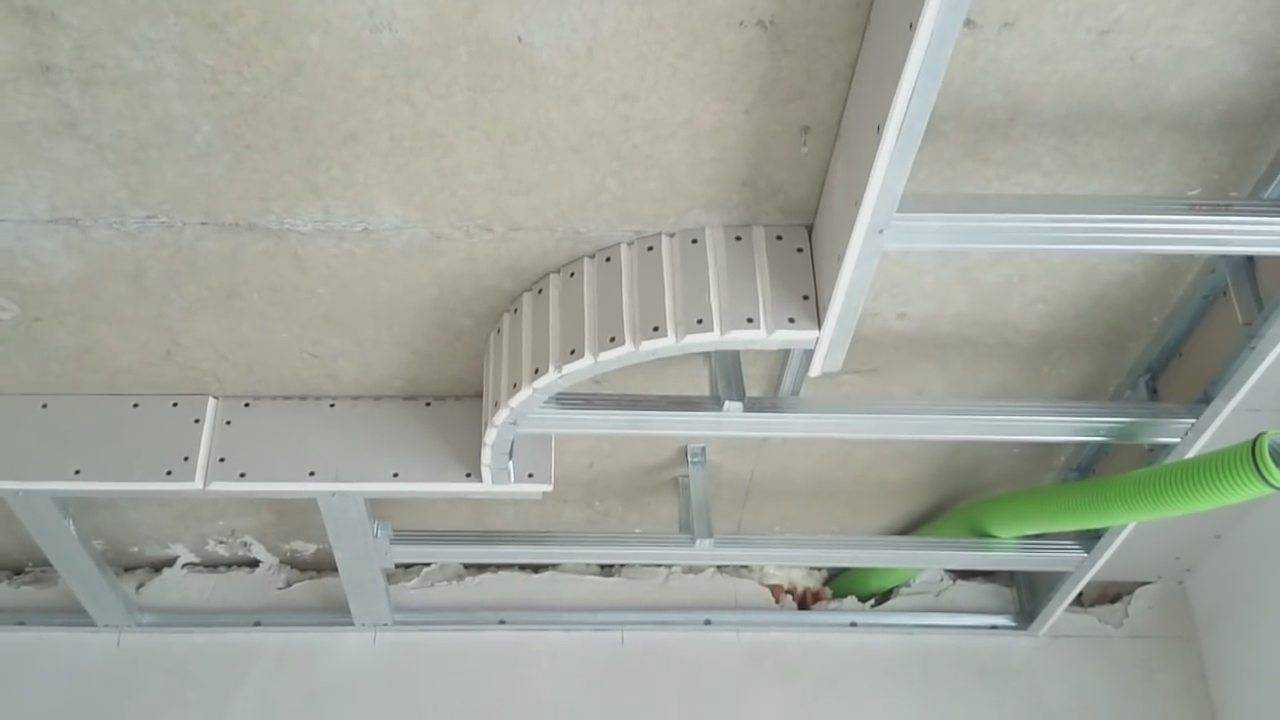

Если нужен короб изогнутой формы, профиль CD предварительно надрезают ножницами по металлу или распиливают болгаркой на одинаковом расстоянии, но не до конца, а лишь немного не доходя до спинки профиля.
Такой профиль легко принимает необходимую форму. После этого изогнутый профиль прикрепляют к потолку по разметке.
Чтобы увидеть, каким образом надрезается и сгибается профиль, достаточно посмотреть на это фото.
Необходимые инструменты и материалы
После составления эскиза и чертежей можно приступить к расчету материала, который необходим для двухуровневого потолка из гипсокартона. В общем, нужно:
- Листы гипсокартона для потолка.
- Профиль направляющий.
- Профиль потолочный.
- Соединители для профилей.
- Подвесы.
- Дюбеля.
- Крепежи по металлу и по дереву.
- Гвозди.
- Грунтовка для гипсокартона.
- Шпаклевка «Старт», «Финиш».
- Армирующая сетка.
Чтобы сделать двухуровневый потолок из гипсокартона своими руками требуются инструменты:
- Уровень.
- Перфоратор.
- Молоток.
- Строительный нож и набор лезвий к нему.
- Шпателя.
- Ножницы для металла.
- Болгарка.
- Рулетка.
После сбора материалов и инструментов можно чертеж переносить на потолок.
Особенности обшивки гипсокартоном
Обшивая каркас гипсокартоном, нужно учитывать ряд особенностей. Если следовать определенным правилам и рекомендациям, то никаких проблем при работе возникнуть не должно.
- Нужно использовать потолочный гипсокартон. Его толщина составляет 9,5 мм в отличие от 12,5 мм стенового ГКЛ. В среднем один потолочный лист 1,2м*2,5м весит 18 кг, в то время как вес стенового ГКЛ составляет 28 кг. Гораздо проще работать с более легким материалом.
- Перед креплением листов нужно сделать разводку проводов, чтобы подвести их к местам крепления светильников.
- Укладка листов начинается от угла комнаты поперек несущих стоечных профилей на потолке. Лист должен ложиться так, чтобы его края попадали на середину профиля.
- Не обязательно крепить ГКЛ на первом уровне в области, где будет второй уровень. Главное, чтобы первый слой гипсокартона заходил под второй уровень на 20 см.
- Многоуровневый потолок из гипсокартона с подсветкой может иметь криволинейные формы. Поэтому придется либо выгибать листы, либо покупать арочный гипсокартон. Для создания фигурных элементов потребуется резать ГКЛ при помощи электролобзика.
- Отверстия в гипсокартоне под встраиваемые светильники делают при помощи специальных коронок. Главное, чтобы провода уже были подведены (делается на стадии каркаса). Сами отверстия под светильники нужно делать на финальной стадии, когда потолок уже был зашпаклеван и покрыт финишной отделкой.
Перед обшивкой ГКЛ можно укладывать теплоизоляционные материалы (или звукоизоляцию). Однако нужно сделать правильную изоляцию проводов и крепления светильников, чтобы изоляционные материалы не начали коптиться.
Конструкция потолка
Как сделать потолок из гипсокартона с подсветкой? Устройство двухуровневого потолка из гипсокартона не сложное. Если человек придерживается классики, и нет возможности сделать на потолке много уровней с подсветкой, можно спроектировать двухуровневый потолок из гипсокартона с подсветкой пошагово. При этом подсветку можно расположить в бортике, что и является вторым уровнем. Для него следует выделить высоту в 12 см.
Потолки с открытой подсветкой
Открытая подсветка включает в себя встроенные приборы освещения. При потолке, изготовленном полностью из гипсокартона, светильник устанавливается прямо в него.

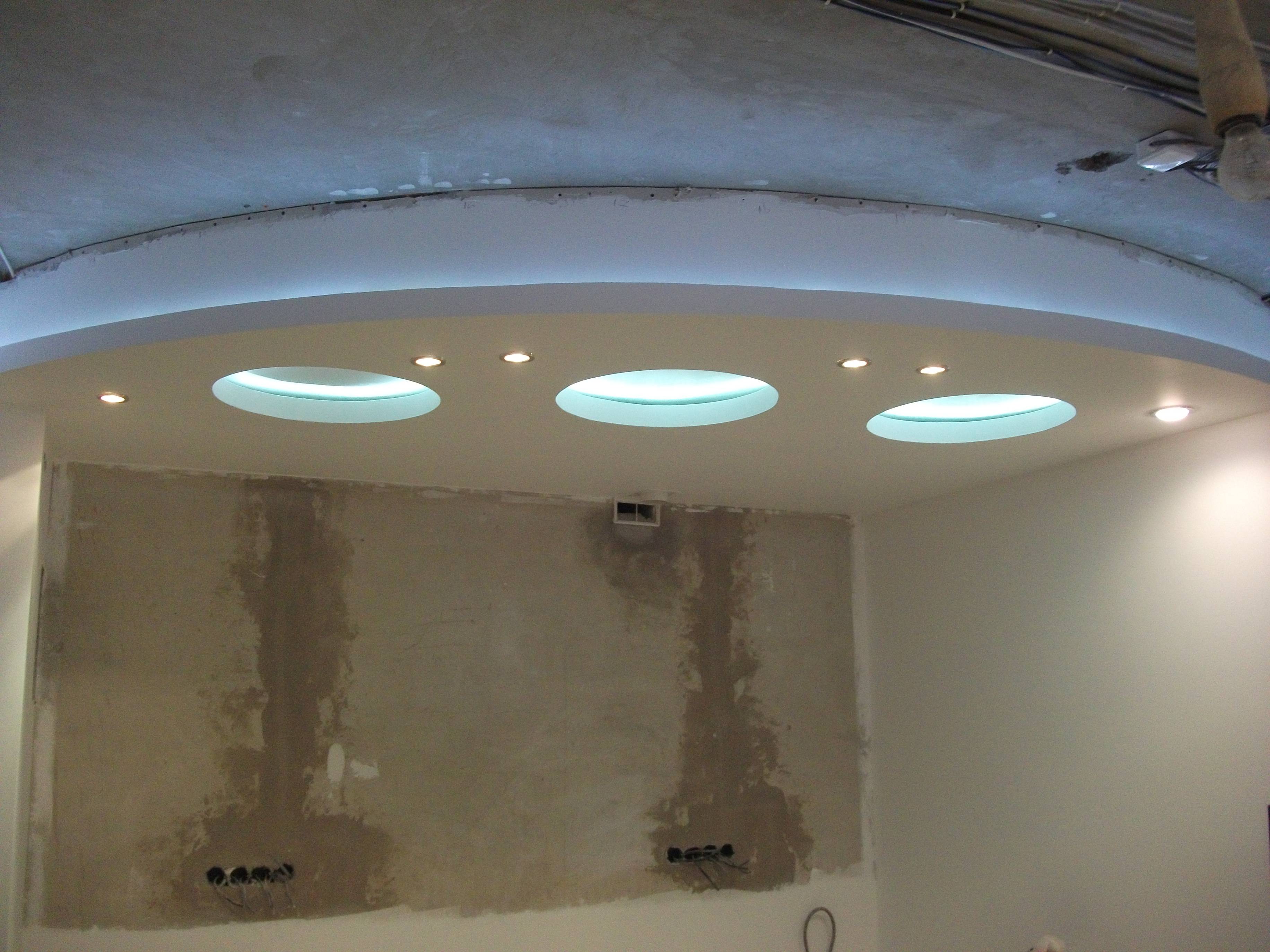

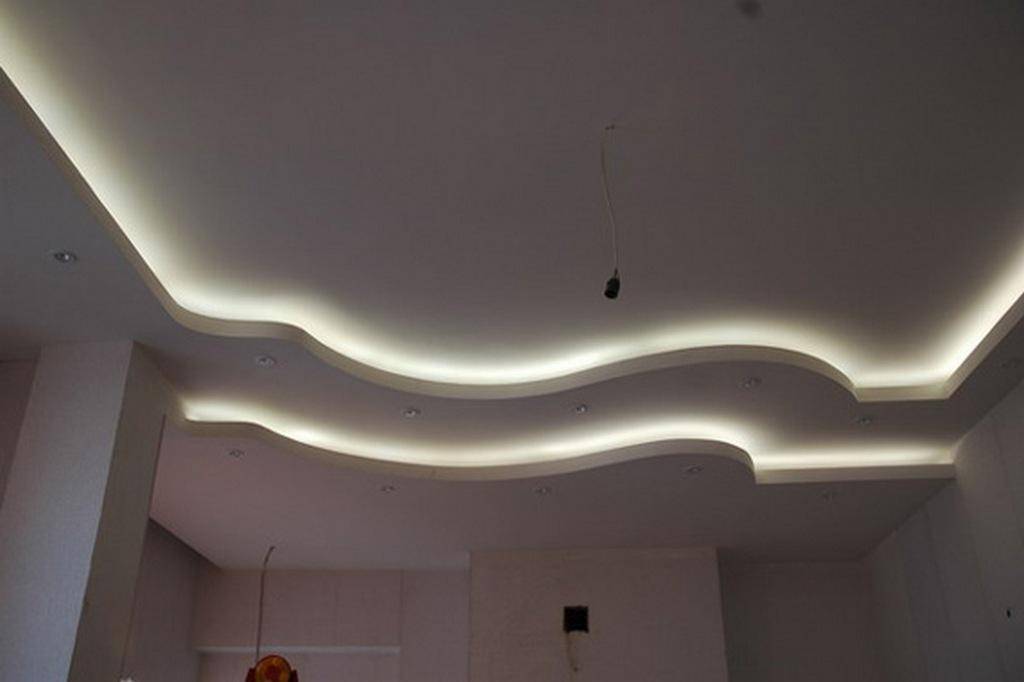

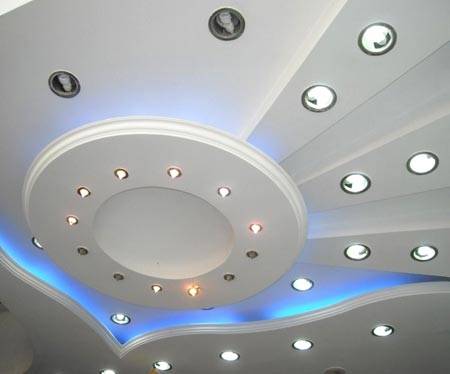

Пример гипсокартонного потолка с открытой подсветкой
Но, возможен вариант и установления прибора в короб, предназначенный для установки светильника. Такой вариант выбирается для сохранности прежней высоты потолка. Короб может проходить вдоль стен комнаты, а может выступать в фигурном изображении коробов на потолке. Обычный короб вдоль всех стен имеет размеры: ширина 50 см., высота до 70 см. Для создания короба под светильник необходимо наличие каркаса для гипсокартонного потолка.

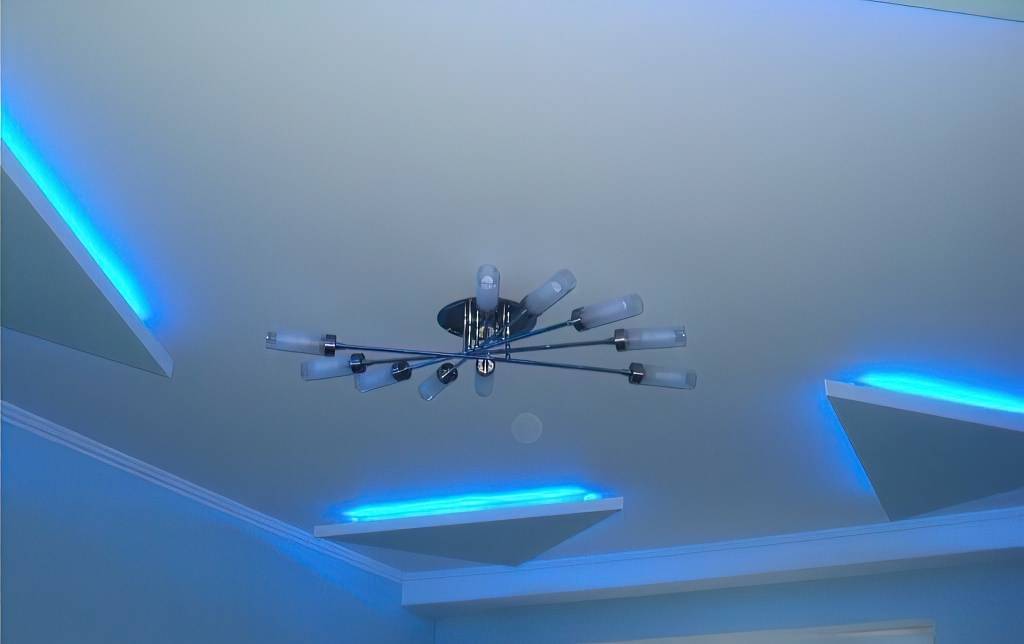

Потолки со спрятанной подсветкой
Как в открытой подсветке, так и в спрятанной, можно изготовить короб вдоль всех стен комнаты.

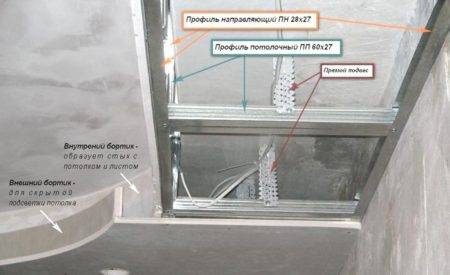

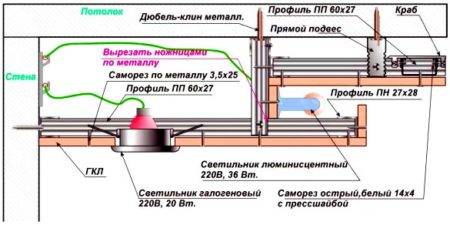

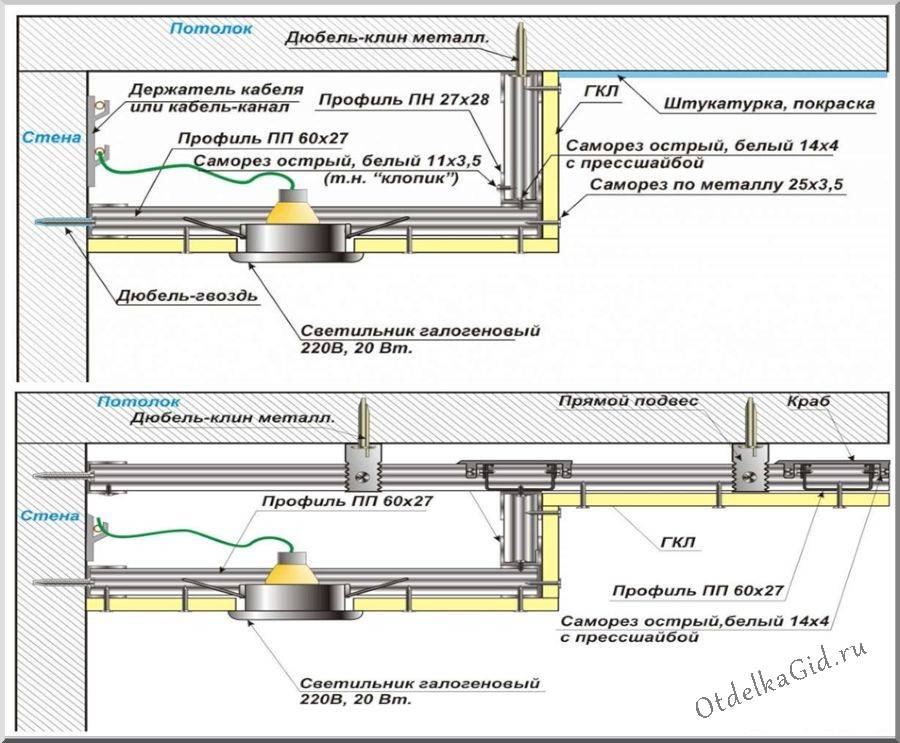

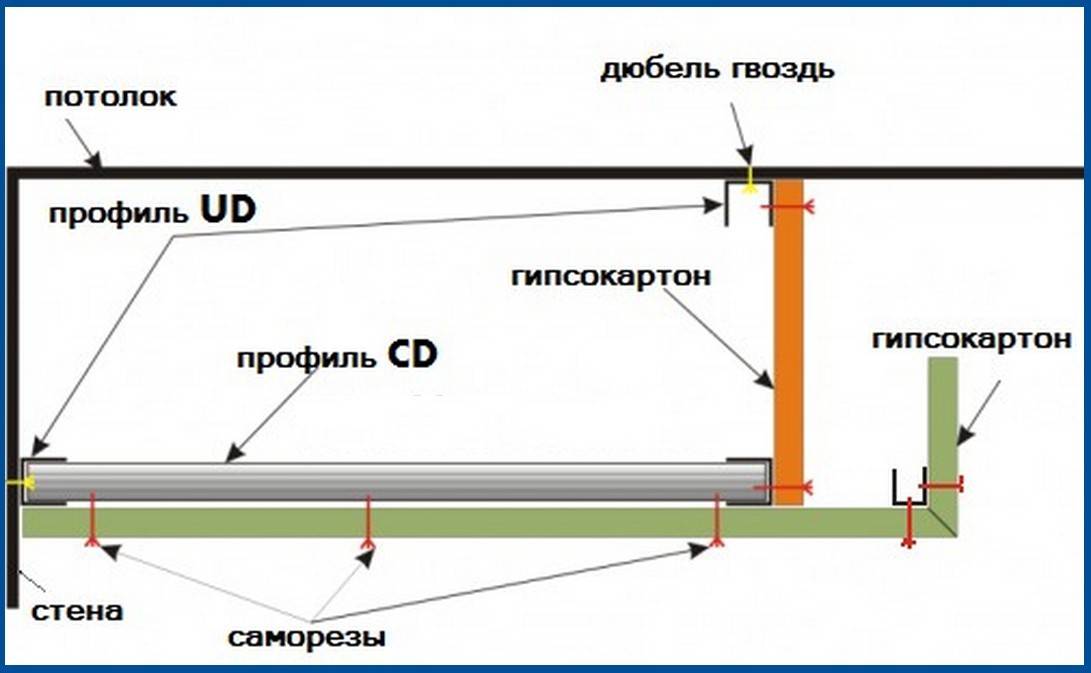

Схема конструкции потолка со спрятанной подсветкой

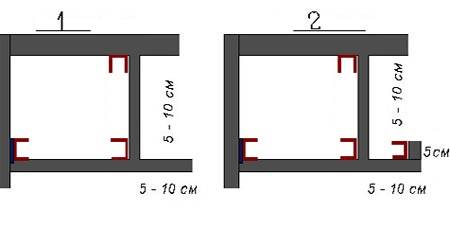

Короб для подсветки может быть открытого и закрытого типа. Это делается для игры света. В закрытой нише свет преломляется и идет четкая линия света
На подсветку потолка влияет размер короба из гипсокартона. Если расстояние между нишей и потолком будет малое, то полоса света будет узкой и очень яркой. И наоборот чем больше расстояние, тем больше рассеивается свет.
Комбинированная подсветка
При планировании комбинированной подсветки требуется сосредоточиться на таких нюансах, как:
- Расположение и размеры комнаты. Если окна помещения выходят на солнечную сторону, какую подсветку следует делать? Размеры комнаты учитываются при планировании уровней потолка.

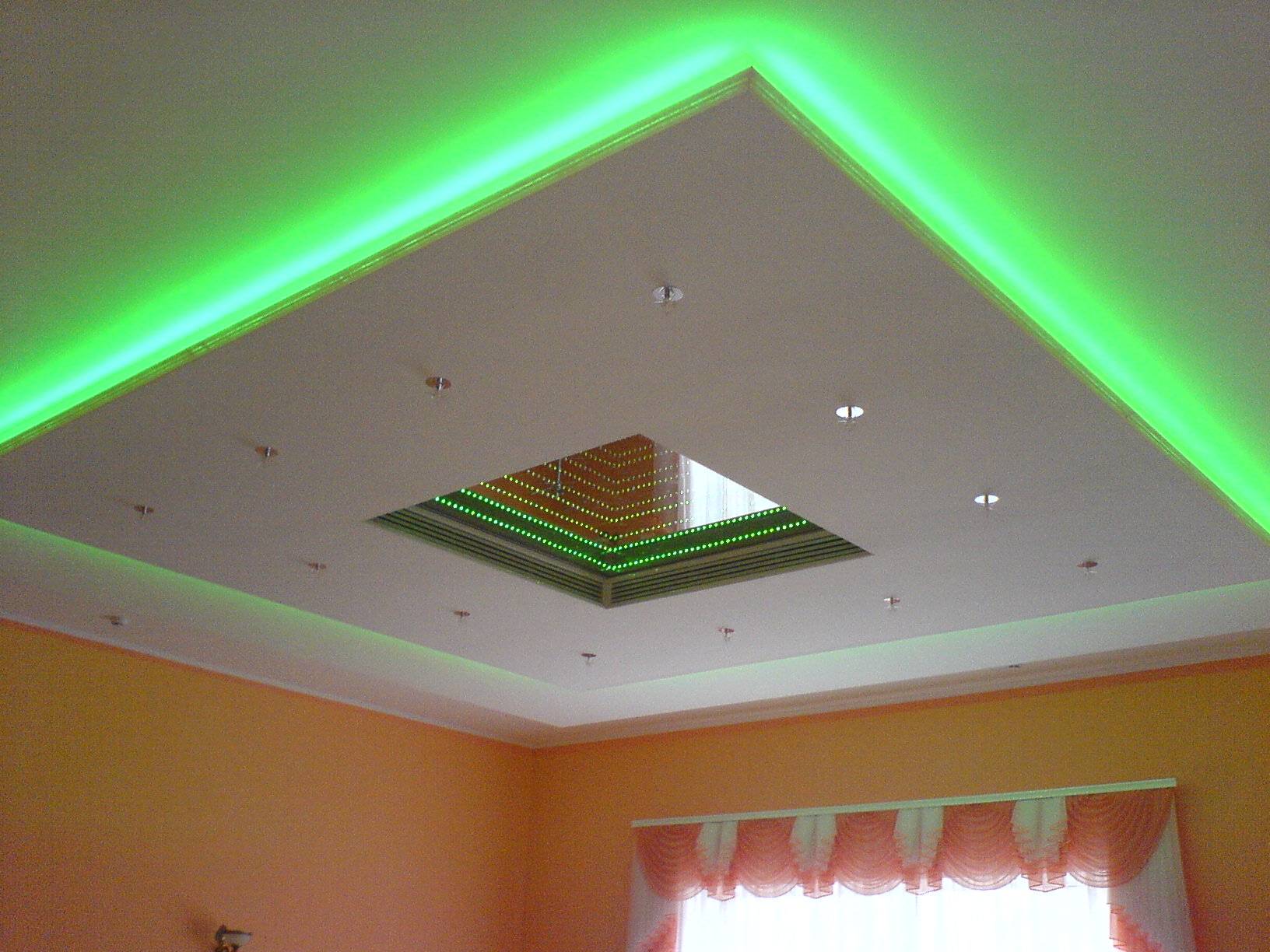

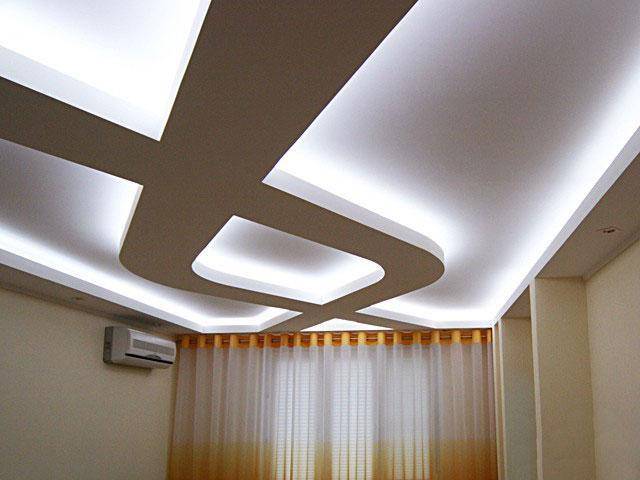

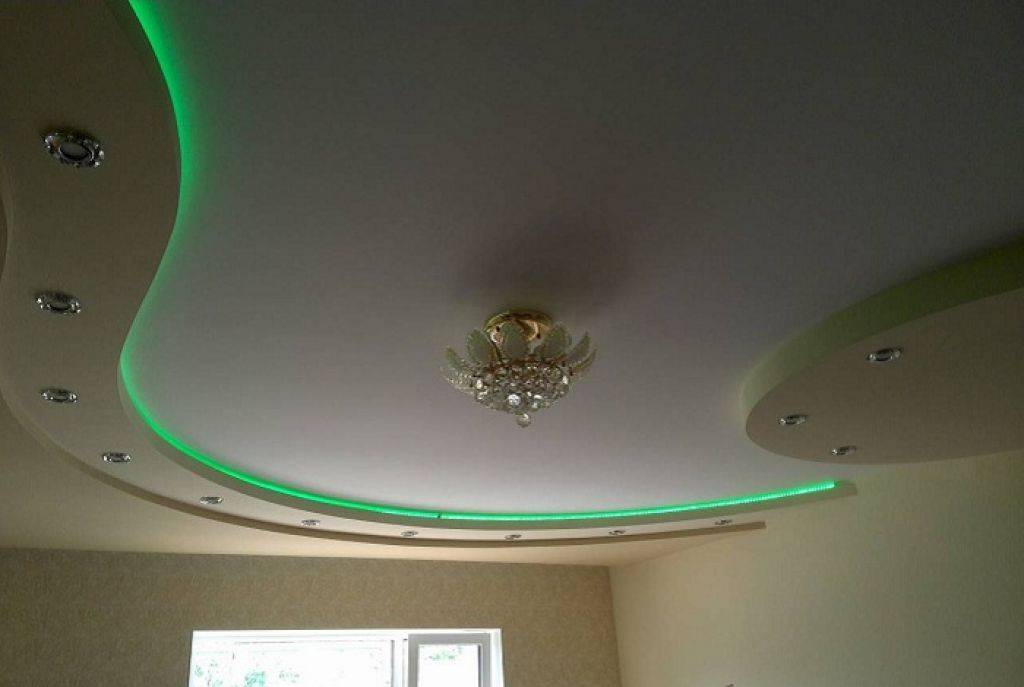

Пример дизайна гипсокартонного потолка с комбинированной подсветкой
- Не все виды осветительных приборов можно использовать в сочетании с гипсокартоном.
- Основные данные осветительного прибора. Количество диодов, мощность потребляемой энергии. Чтобы по окончанию работы не было сюрпризов.
Чтобы сделать двухуровневый потолок из гипсокартона, следует просчитать всё сразу, а не после завершения работы по отделке гипсокартоном.
Подготовительные работы
Монтаж потолков необходимо начать с подготовительных работ:
Выполняем эскиз, чертеж в нужном масштабе. Многоуровневый потолок из ГКЛ должен правильно вписаться в размер комнаты. Удобно выполнить его с помощью специальных несложных программ на компьютере.
Важно, чтобы при проектировании для каждой криволинейной поверхности были найдены: центры дуг, радиусы, а для прямолинейных элементов — конечно, длина и высота. В нижнем левом углу устанавливается начало координат .Выполняем разметку на потолке, стенах, обязательно руководствуясь чертежом. Сразу вымеряем направляющие по нужному периметру, отрезаем по размерам и крепим на стены при помощи дюбелей и шурупов
Сразу вымеряем направляющие по нужному периметру, отрезаем по размерам и крепим на стены при помощи дюбелей и шурупов.

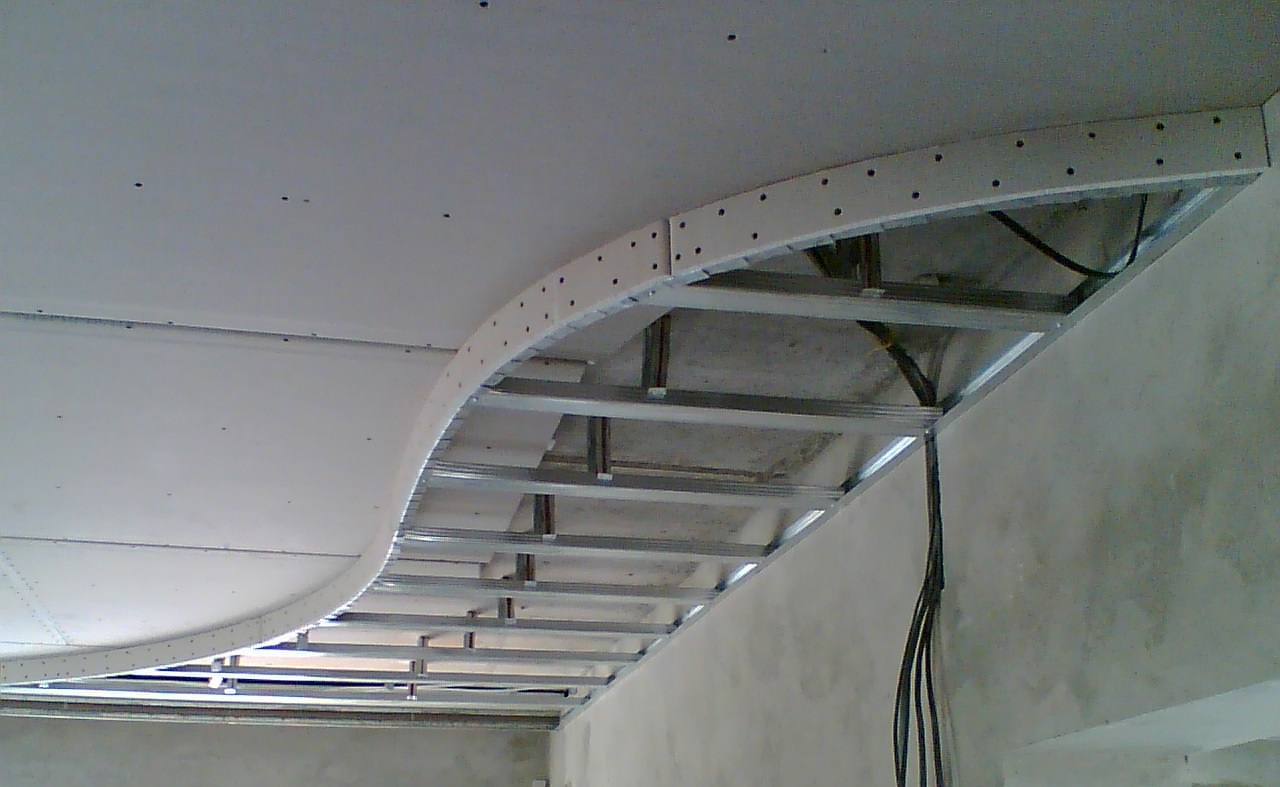

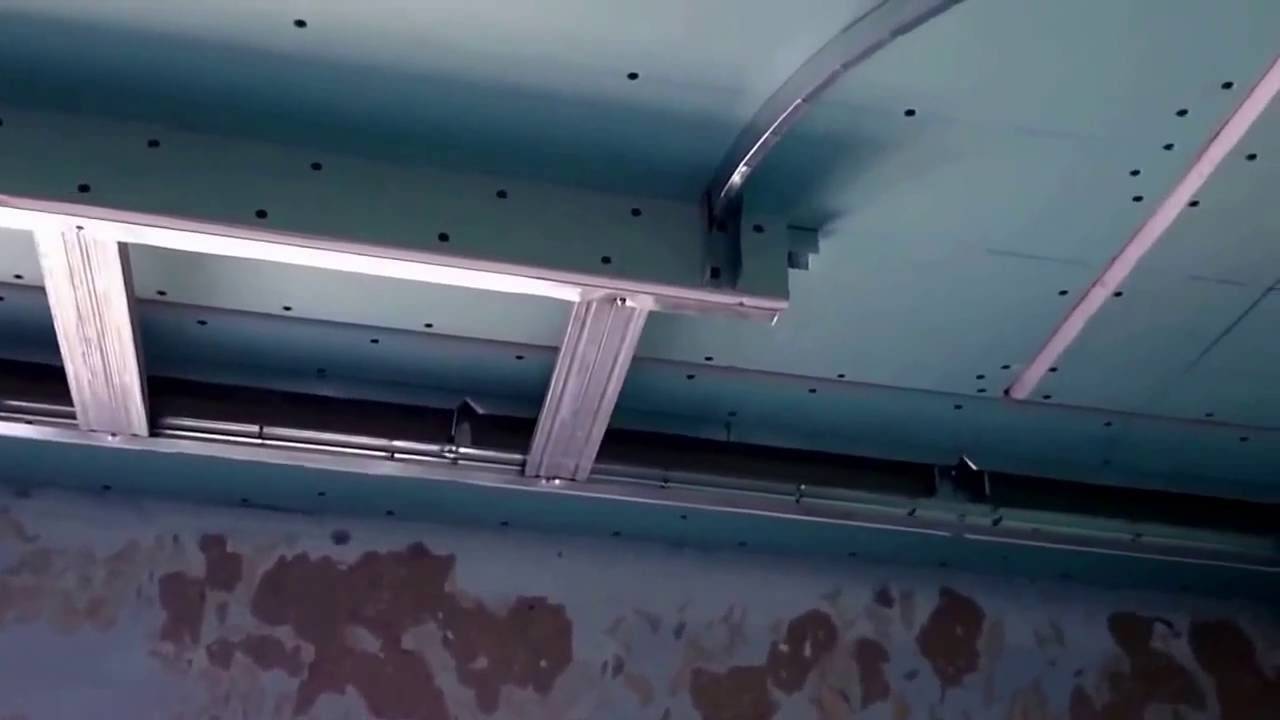

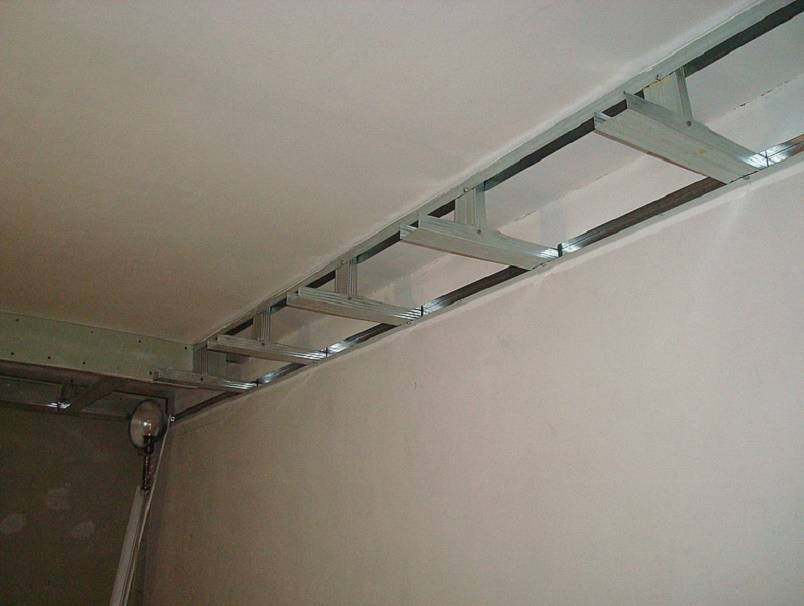

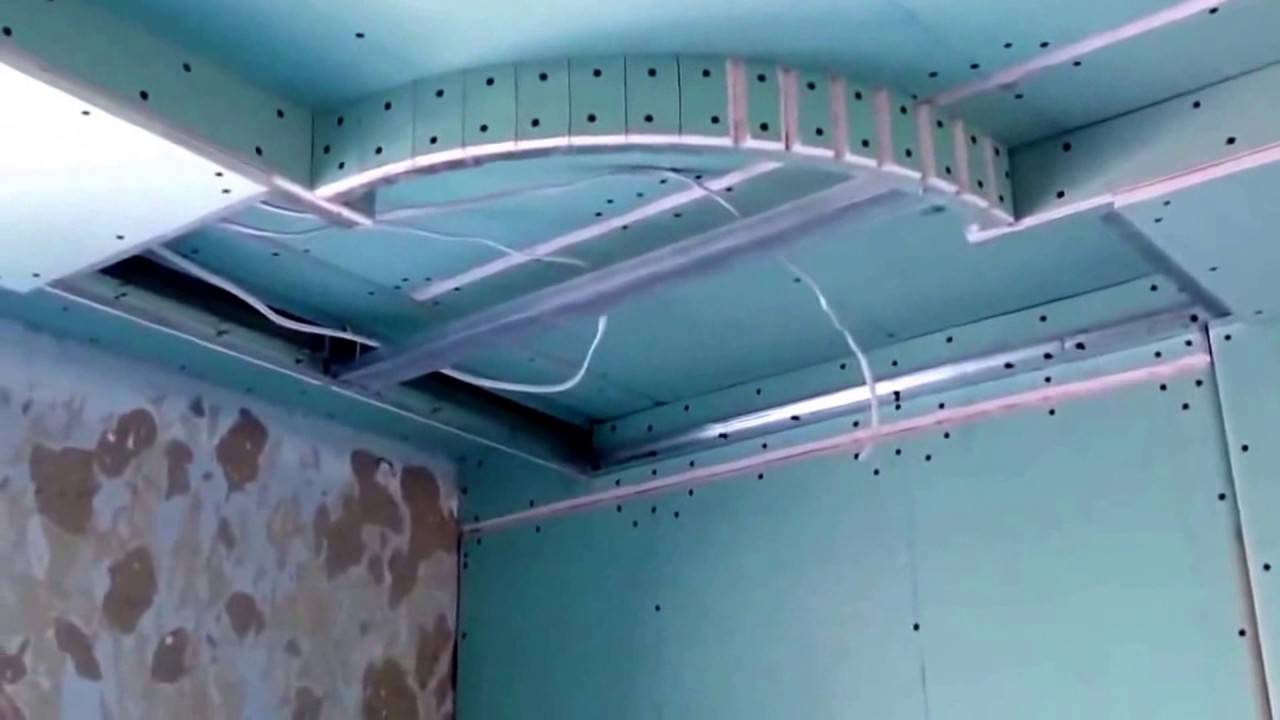

Установка каркаса второго уровня
После нанесения разметки и смонтированного 1-го уровня, можно приступать к монтажу 2 уровня. Это будет на примере потолка в зале (или в спальне). В этом помещении обычно самый большой потолок. И тут уже в игре фантазии нет границ. Потолок из гипсокартона в зале должен быть уникальный, современный и прочный. Создание 2 уровня зависит от фантазии заказчика или хозяина. Если гипсокартонный потолок делается своими руками, тогда следует очень чётко следовать плану и расчетам чертежа.

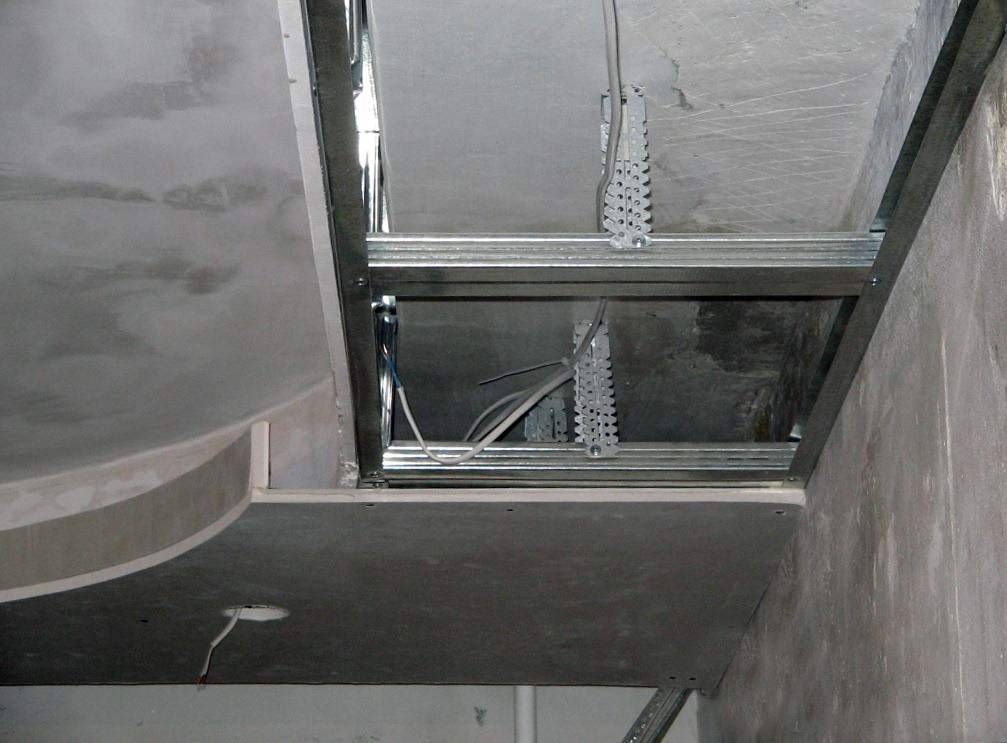

Схема для монтажа каркаса второго уровня потолка из ГКЛК стене, как и на 1 уровне крепится НП на вертикальном расстоянии 12 см. максимум. Теперь, по дизайну потолка, крепится к 1 уровню направляющий профиль спиной к гипсокартону. Если он должен изобразить волнистую линию, его бока требуется разрезать для создания изгибов. Далее, из ПП делаются отрезки – подвесы.
Они такого же размера, какого должен быть 2 уровень по высоте, только на 1 см. меньше. Через каждые 40 см. при помощи крепежей устанавливаются подвесы. Там, где идет крутой изгиб, желательно прикрепить их практически рядом с расстоянием в 5 см. такой же второй изогнутый профиль прикрепляется к подвесам. Требуется контролировать высоту на каждом креплении, чтобы каркас не был кривой (волнистый по горизонтали).
После крепежа направляющих профилей, надо нарезать отрезки из ПП, которые будут соединять направляющие профиля. Он должны быть максимум 50 см. Получится ячейный каркас. Провода для проводки все выводятся наружу. Есть второй вариант монтажа подвесного потолка.
Потолок из гипсокартона для гостиной можно сделать в виде отдельных коробов с подсветкой, которые зонально будут делить комнату на две: зону отдыха и просмотра телевизора, зону рабочего места, зону игр. Возможно, подсветкой сделать зону, в которой расположены живые цветы или установлена клетка с попугаем.
Материал и инструмент
Все инструменты для гипсокартона должны находиться в одном месте. Набор инструментов:

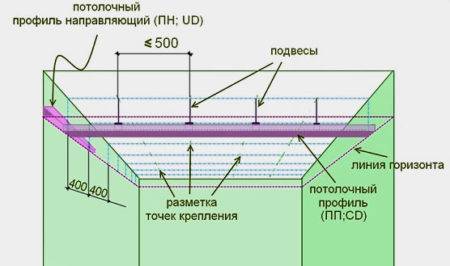

Схема разметки и крепления профилей к потолку
- Потребуется метр или рулетка, а также карандаш.
- Должен быть длинный строительный уровень.
- Потребуется перфоратор.
- Набор отверток. Как плоские, так и фигурные отвертки разной длины.
- Строительный нож с набором лезвий. Может подойти канцелярский, но он не такой надежный.
- Ножницы для резки металла.
- Рубанок для гипсокартона нужен для шлифовки краёв листа.
- Угол понадобится для монтирования деталей под углом 90 градусов.
- Нить для точности.
- Коронки для проделывания отверстий под светоприборы.
- Набор шпателей.
- Валики.
Необходимые материалы:
- профили – направляющий (НП) и потолочный (ПП);
- подвесы одинаковой длины;
- крепежи – дюбеля и саморезы. Есть специальные саморезы для крепления профилей между собой, а также саморезы для крепления к стене и базовой основе. Если основа с элементами дерева (дранка), тогда саморезы по дереву;
- металлические уголки. Для большей прочности;
- провод, выключатели, гофра, предметы для света;
- гипсокартон потолочный;
- армированная сетка серпянка;
- шпаклевка для гипсокартона «Финиш»;
- краска или обои;
- клей для гипсокартона или «жидкие гвозди».
Установка подсветки
Светодиодная подсветка на потолке из гипсокартона. Для установления светодиодов в нишу, надо придерживаться некоторых правил:
- Перед монтированием ленты, её требуется проверить на работоспособность.
- Лента режется только в помеченных местах. В ином случае лента повреждается.
- Для соединения нескольких частей можно использовать паяльник.
- Блок с двумя концами: 1 подсоединяется к проводу, подающему ток, 2 подсоединяется к ленте.
- В ленте красный провод это «+». Требуется соблюдать полярность. Нельзя ленту укладывать на металлическую поверхность без изоляции.
Как сделать подвесной потолок, и какие дизайнерские решения, сейчас наиболее модные можно посмотреть на видео.
Оптоволокно
Двухуровневые потолки из гипсокартона с подсветкой можно произвести с помощью оптоволокна. Очень востребованным дизайном пользуется звездное небо в детской. Монтаж проводится таким образом:
- Оптоволокно состоит из нитей. Разметку наносить надо вместе с общей разметкой.
- При обшивке гипсокартона требуется позаботиться о выводе проводки для оптоволокна и для выключателя.
- В гипсокартоне требуется сделать отверстия 2 мм. Они должны быть хаотично разбросаны. Около 80 отверстий на 1 метр квадратный.
- В каждое отверстие вклеивается до 3 волокна.
- Из концов нитей формируется узел.
Неон
Инструкция монтирования такова:
- Для неоновой подсветки требуется в коробе наличие бортика.
- Надо установить трансформатор.
- Неоновые приборы устанавливаются в коробе и подключаются.
Неоновая подсветка используется только как дополнительное освещение. В комнате потребуются еще и основные приборы освещения. Пошаговые рекомендации монтажа подсветки показаны на фото.
Первый уровень – оштукатуренный потолок
При этом варианте возможно смонтировать короба по стенам, периметру всего помещения, а центр потолка оставить без изменения, только тщательно отштукатурив и прошпаклевав, потому что, при включенных осветительных приборах на потолке будут явственно вырисовываться любые неровности.

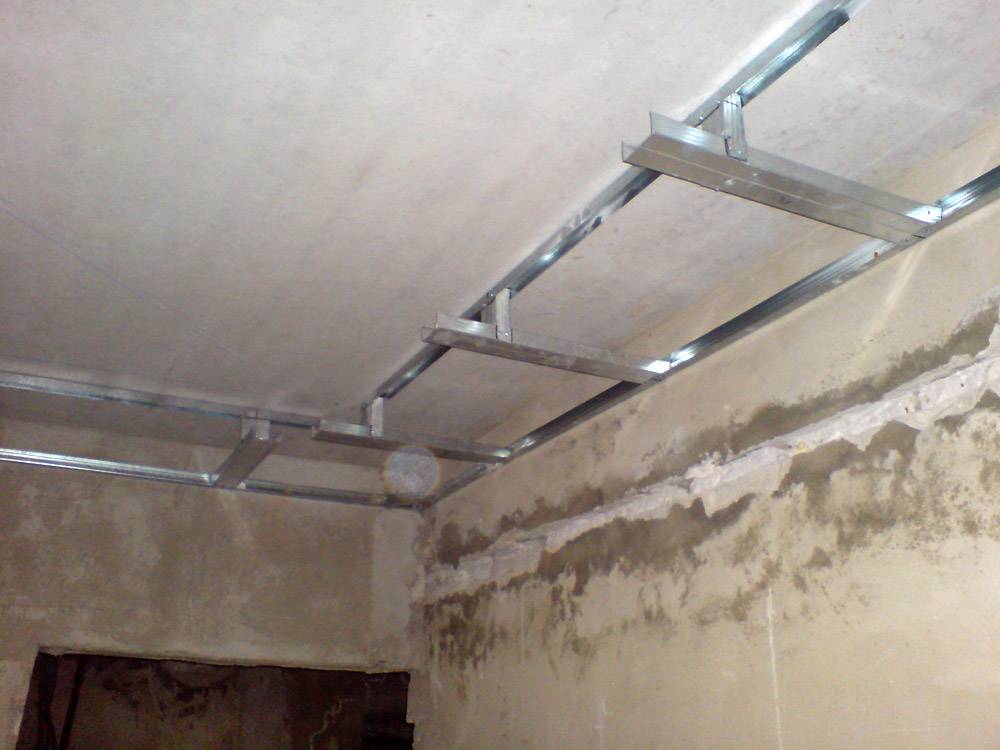

Каркас двухуровневого потолка
Как вариант, сделать зонирование помещения, разместив на потолке «острова» из гипсокартона, во втором уровне монтируются встроенные осветительные приборы, устанавливается по периметру световой шнур или светодиодная лента.
Первый вариант
На стену с помощью дюбель-гвоздей закрепляется профиль ПН28*27, с его помощью получается второй горизонтальный уровень потолка, в то же время, с помощью металлических анкер-клинов, к потолку крепится такой же профиль и он задает форму в плане и она не обязательно должна быть прямоугольной.
Вариант 1 выполнения двухуровневого потолка без подсветки. Первым уровнем идет оштукатуренная поверхность потолка
Отрезок профиля ПП60*27 обеспечивает горизонтальный размер короба, установленный в направляющий профиль и закрепленный саморезом.
На торцах горизонтального ПП 60*27 находится направляющий профиль и к нему сверху присверливаются отрезки такого же ПН28*27, которые станут основой для монтажа вертикальных кусочков профиля.
Таким образом, получается каркас будущего короба. Страхуют горизонтальный профиль прямые подвесы.
Второй вариант. С карнизом для подсветки
Наиболее оптимальный вариант – LED-лента с самоклеющимся слоем. Конструкция, от вышеуказанной, практически не отличается. При изготовлении карниза горизонтальный профиль делают длинней на 5-10см и для крепления горизонтального к вертикальному делают надрезы глубиной до 2,5см.
Вариант 2 — чтобы установить подсветку сделан специальный карниз, который выступает за вертикальную поверхность 2-го уровня потолка
Широкая часть профиля ПП60*27 загибается внутрь, фигурные концы отрезаются или, предварительно после надреза, прижимаются плоскогубцами, теперь через получившиеся пазы, можно соединить между собой два профиля. В торец профиля ПП60*27 устанавливается ПН28*27, в дальнейшем, на следующем этапе, к этому профилю прикручивается полоса гипсокартона, шириной 3-5 см.
Расчет материалов для первого и второго уровня
Разметка лазерным уровнем
Чтобы установить разноуровневые потолки из гипсокартона необходимо набросать план помещения на бумаге. Для этого возьмите измерительную рулетку, линейку и карандаш.
Начертите вид помещения сверху. Если есть выступы или углубления (ниши) так же обозначьте и их. Измерьте длину каждой стены и перенесите размеры на чертеж. Точный периметр помещения укажет количество пристенного направляющего профиля УД-27. Такой профиль имеет длину 3 м. Разделив периметр на длину профиля, получим количество.
Выравнивание несущих профилей по шнуру
Длину стены с окном разделите на 0,6 м. Это даст количество (штуки) потолочных профилей ЦД-60. Он будет нести на себе гипсокартонные плиты. Крепится он к потолку с интервалом 600 мм. При этом первый и последний профиль размещают на расстоянии 300 мм от параллельных им стен. Выпускают ЦД-60 длиной 3 м. Оси потолочных профилей нанесите на чертеж.
Для стыковки ЦД применяют специальные соединители. Их количество равно числу стыков (определите их по чертежу).

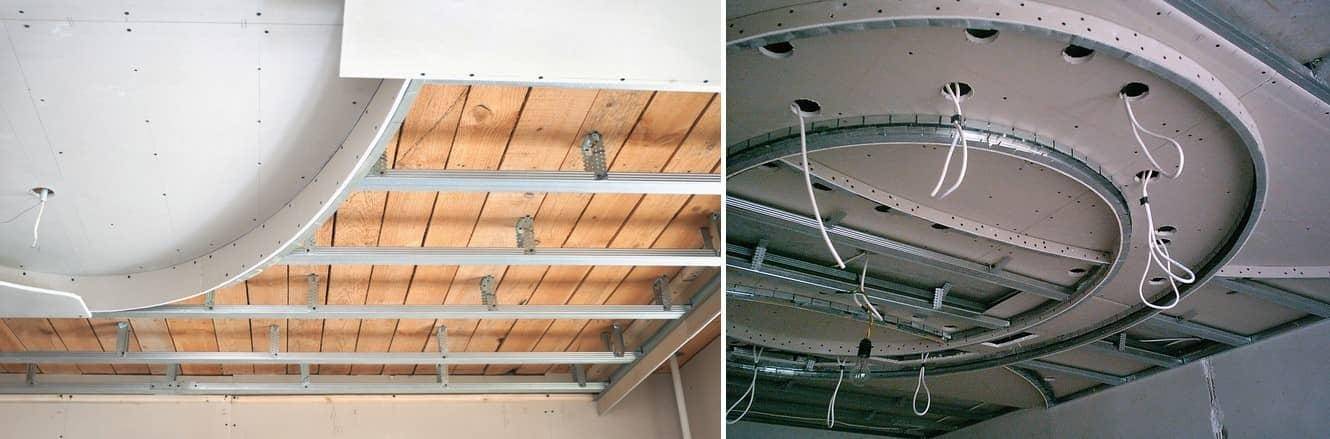

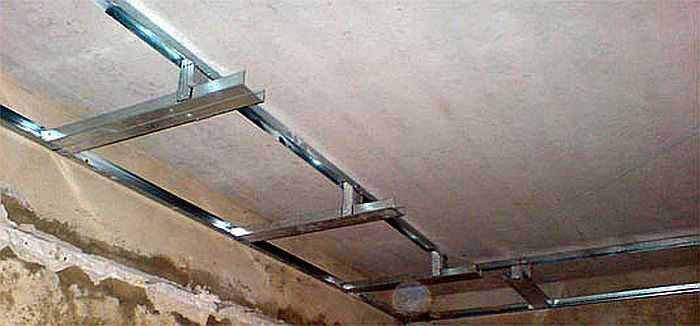

Каркас первого уровня в сборе
Потолочный профиль каркаса под многоуровневый потолок из гипсокартона крепят к плитам перекрытия на прямых подвесах. Ножки подвеса имеют перфорацию, что облегчает крепление к ним потолочного профиля. Размещаются подвесы по оси несущего профиля ЦД с интервалом 1 м. Первый и последний подвес монтируют на расстоянии 300 мм от стены. Точки расположения П-подвесов обозначьте на рисунке.
На потолок применяют потолочный гипсокартонный лист (ГКЛ). Он имеет серый цвет и следующие размеры: ширина – 1,2 м, длина – 2 м, толщина – 9,5 мм. Разделите площадь потолка на площадь одного листа и получите требуемое количество ГКЛ.
Стыковка пристенного и потолочного профиля
Обозначьте на чертеже контур второго уровня потолка. Для примера в центре потолка установим выступающий круг. Для этой конструкции применим профиль УД-27.
Его количество равно длине окружности и длине волны. Формула длины окружности: L=2пR где п=3.14, R – радиус окружности. Площадь гипсокартона для второго уровня равна площади фигур (площадь круга S=NR^2).
Каркас для круга из профиля УД
Установка гипсокартонного потолка
Монтаж потолка многоуровневого из гипсокартона требует участия одного помощника. Начинаем с разметки первого уровня. На стены при помощи лазерного или водяного уровня ставят отметки горизонтальной плоскости первого яруса. Его высота минимально может равняться 25 мм (высота профиля ЦД). Отметки соединяют малярной нитью.
На потолок наносим оси потолочных профилей и указываем на них точки размещения подвесов. По ним крепим дюбелями П-подвесы и их ножки опускаем вниз под углом 90 град.
По периметру на стены по отмеченной линии (нижний край УД-27) дюбель-гвоздями производим монтаж направляющего профиля. Делаем это с шагом 35-45 см. К подвесам оцинкованными саморезами 12 мм по металлу крепятся потолочные профили. Делать это удобно шуруповертом с магнитной насадкой.
Для удобства между противоположными профилями УД натягивают шнур по нему легко ориентировать потолочные профили. Края профиля ЦД заводят в паз УД и фиксируют саморезом.
На каркас первого уровня производят монтаж ГКЛ. Листы устанавливают в разбежку. Сначала монтируют целые листы, а окна зашивают резаными кусками. Не забудьте вырезать отверстие для провода и монтажного крюка под люстру.
Закрутите по центру потолка в гипсокартон саморез 25 мм (на половину). К шляпке привяжите шнур с длиной требуемого радиуса окружности. На конец шнура закрепите карандаш (аналог циркуля) и начертите круг на ГКЛ первого уровня.
Профиль УД надрезается болгаркой на сегменты длиной 10 см. Это позволит изогнуть его в форме круга. По линии производим монтаж надрезанного УД к гипсокартону первого уровня (2 самореза на сегмент). Не забудьте прорезать отверстие для провода и крюка люстры.

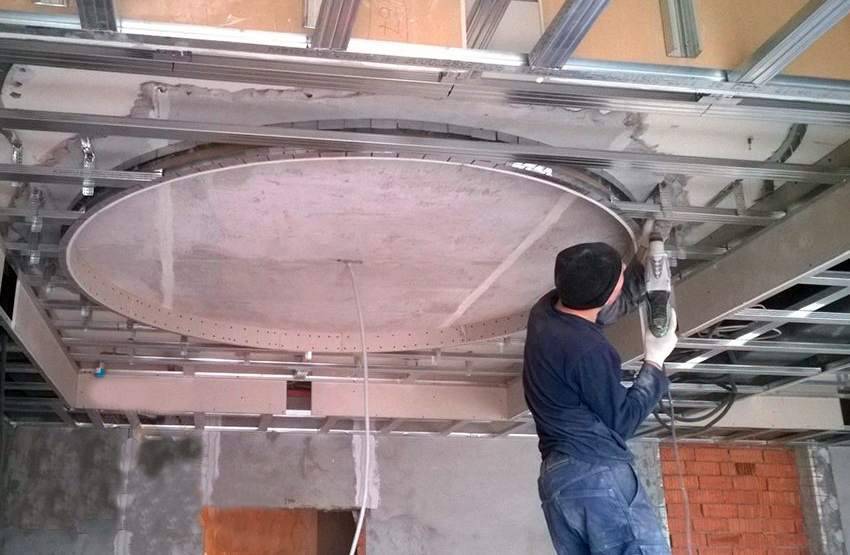

Каркас круга обшивается гипсокартоном
Каркас круга зашиваем гипсокартоном, а лишние куски отрезаем острым ножом. Для обшивки торца второго уровня от листа ГКЛ отрезают полосу нужной ширины и надрезают ее с одной стороны ножом с шагом 10 см. Полосу прижимают к профилю УД круга не резаной стороной и фиксируют саморезом. Сделайте отверстие в листе второго уровня для монтажа и подключения люстры.
Монтаж многоуровнего потолка из гипсокартона завершен. Можно приступать к его дальнейшей отделке – шпаклевке и покраске.
Необходимые инструменты и материалы
После составления эскиза и чертежей можно приступить к расчету материала, который необходим для двухуровневого потолка из гипсокартона. В общем, нужно:
- Листы гипсокартона для потолка.
- Профиль направляющий.
- Профиль потолочный.
- Соединители для профилей.
- Подвесы.
- Дюбеля.
- Крепежи по металлу и по дереву.
- Гвозди.
- Грунтовка для гипсокартона.
- Шпаклевка «Старт», «Финиш».
- Армирующая сетка.
Чтобы сделать двухуровневый потолок из гипсокартона своими руками требуются инструменты:
- Уровень.
- Перфоратор.
- Молоток.
- Строительный нож и набор лезвий к нему.
- Шпателя.
- Ножницы для металла.
- Болгарка.
- Рулетка.
После сбора материалов и инструментов можно чертеж переносить на потолок.
Источники света
Планируя сделать подсветку гипсокартонных потолков, надо помнить, что это — никак не освещение, а лишь способ украшения помещения. Поток света идет рассеянный. Первоначально он наплавлен на потолок, а потом уже в помещение. И к общей освещенности комнаты почти ничего не добавляет. С ее помощью можно визуально «приподнять» потолок, сделать его одной из составляющих интерьера, но освещением этот элемент считать нельзя. Об освещении придется заботиться отдельно: устанавливать встроенные светильники, настенные или традиционные — люстры.
Подсветку можно сделать с использованием разных источников света, но последнее время применяются три вида:
- светодиодная
- ленты;
- дюралайт.
- Неоновые трубки.
Светодиодные ленты и дюралайт
Это серия последовательно смонтированных светодиодов. Их особенность состоит в том, что питаются они от 12 В или 24 В. Это питание можно обеспечить при помощи адаптера, преобразующего напряжение бытовой сети 220 В в более низкое. Есть ленты монохромного свечения (белый, красный, синий, зеленый) которые при маркировке обозначаются SMD или универсальные RGB. Монохромные всегда излучают один цвет, цвет универсальных может меняться. Работают RGB-ленты только с контроллером и пультом управления. По команде с пульта управления они изменяют оттенок (количество цветов может быть разным — от десятков до сотен), в некоторых моделях может изменяться и интенсивность свечения.
По типу исполнения светодиодные ленты бывают:
- Обычными. Не имеют защитного покрытия, использоваться могут только в сухих помещениях.
- Влагозащищенные. Их поверхность залита лаком. Можно применять при подсветке влажных помещений — кухни, ванной.
- Влагостойкие. Запаяны в полимерную трубку (называются дюралайт) или корпуса. Для подсветки помещений используются редко, чаще — в аквариумах, бассейнах и т.п.
Выбор тут понятен. Подбираете тип ленты в зависимости от условий помещения. Подробнее, о типах, цветах, маркировке, подключении прочесть можно тут, а мы поговорим о том, чем хороши или плохи светодиоды в подсветке.
Сначала о достоинствах:
Малое энергопотребление. Они очень экономичны. С учетом того, что это — только декорирование, выкладывать большие суммы на его содержание не хочется. Не греются. Греться может только блок питания, сами светодиоды не нагреваются
Это важно, если потолок деревянный. Большой срок службы
Исчисляется тысячами часов
При нормальном электропитании перегорают они очень редко (не превышать силу тока, для которой они предназначены). Невысокая цена. Лента SMD 35*28 длинной 5 метров и плотностью 120 шт/м стоит порядка 2-3$. Примерно столько же надо отдать за адаптер. Правда, это цены АлиЭкспресс. В магазинах все значительно дороже (в 2-3 раза), хотя тоже не разоришься. Простой монтаж. На заднюю поверхность ленты нанесен клеевой состав. Снимают защитный слой и приклеивают в нужном месте. Если поверхность шершавая, можно «пристрелить» скобами из строительного степлера, но саму ленту лучше не пробивать.
Теперь о недостатках:
- Первый, и самый главный: светодиоды жестко высвечивают все изъяны поверхности. Потому требования к качеству отделки потолка очень высокие.
- Второй минус: наличие адаптеров. Их надо где-то пристроить. Наверное, это все.
Неоновые трубки
Это стеклянные трубки, заполненные смесью инертных и светящихся газов. Яркость свечения изменяется при изменении силы тока, которая регулируется конвектором. Эти устройства устанавливаются каждые 5 метров, потребляемая ими мощность — порядка 100 Вт, при работе не шумят. Также для работы необходим повышающий трансформатор: для работы неона нормального вольтажа недостаточно. Трансформаторы ставят каждые 6 метров. А вот они при работе могут гудеть, а еще — греться и электричество, естественно, «тянут» вполне прилично. Вся система в целом потребляет достаточно большое количество электроэнергии, что в совокупности с хрупкостью трубок и достаточно высокой сложностью монтажа делает ее не очень привлекательной по сравнению со светодиодами. Но недавно появились неоновые шнуры. Они идут сразу с контроллером и все что надо — нажать на кнопку. Работают они от пальчиковых батареек. Но мощности такой подсветки для потолка точно не хватит. Их использовать можно в паре с светодиодами для подсветки деталей интерьера.
