Монтаж сэндвич-дымохода своими руками: в стену, через крышу

Компоновка трубы

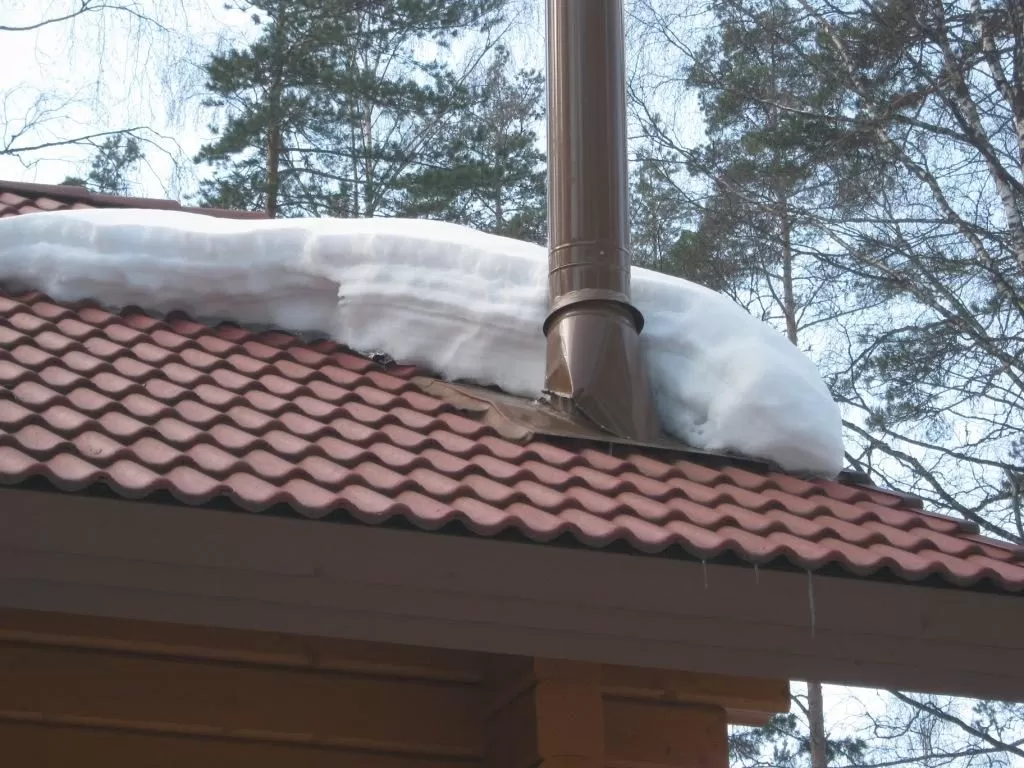

Для того, чтобы влага не попадала на чердак, используются крышные разделки. Делаются они с учетом различных наклонов крыши, когда угол может различаться от 14 до 56 градусов.

Элемент «разделка» надевается через трубу при этом края фиксируются и крепятся под коньком кровли. Труба выходит на полметра над крайней крышей, при ее компоновке в пределах 1,5 метров от пропета. Если промежуток составляет от 1,5 до 3 м, то крайняя точка трубы может располагаться на одной плоскости с коньком крыши. Если расстояние больше трех метров, то крайняя точка трубы располагается по схеме:

Проводится на схеме линия от верхней точки трубы до точки конька.
Проводится от конька линия параллельно горизонту.
Угол между двумя линиями составляет порядка 10 гр.

Монтаж пошагово:

Профнастил устанавливается в отдалении от трубы.
Раздельный блок устанавливается не менее чем на 16 см
Снимается верхний лист, кладется верхняя часть кровельной разделки, затем на 18 см накрываются боковины.
Монтируется снятый перед этим лист и фиксируется.
Стыки и швы заделываются герметиком.
Вокруг трубы оборачивается минеральная вата и фиксируется.
Ставится «зонт» для дымохода.

Преимущества и недостатки сэндвич-дымохода

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

многозадачность – использовать такие трубы можно в постройках из любых материалов;
занимают минимум пространства;
удобство транспортирования;
сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
лаконичный и приятный внешний вид;
противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

цена на сэндвич трубу довольно существенна;
оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Способы соединения сэндвич труб

Существует два основных способа стыковки отдельных элементов сэндвич труб между собой. Рассмотрим их:

раструбный;
стыковка гофрированных краёв;
замковое соединение.

Сборка дымоходной трубы производится по сегментам, которые скрепляются между собой разными способами, наиболее простым и надежным из которых является замковый

В первом случае на одном конце сэндвич детали присутствует более широкая фаска. Установка дымохода, выполненного из сэндвич труб, посредством раструбного соединения отдельных его элементов является наиболее распространённой. Основное преимущество такого варианта стыковки заключается в высоких показателях герметичности канала. Специалисты рекомендуют приобретать трубы под такое соединение в случае, если дымоход прокладывается для отопительного оборудования, функционирующего на газу. Из минусов такой стыковки можно отметить то, что она требует высокой точности.

В свою очередь, стыковка отдельных элементов дымоотводной конструкции посредством гофрированных краёв является более простым мероприятием, однако, требует большого количества герметика для обеспечения герметичности канала. Такой способ подходит в том случае, если вы решили выполнить установку дымохода самостоятельно.

Замок позволяет быстро, надежно и герметично соединить детали дымохода, не используя инструменты.

Сэндвич изделия имеют продольный шов, который может быть двух видов:

сварной;
фальцевый.

Трубы со сварным швом применяются в случае устройства дымохода из сэндвич труб для котла, который функционирует на твёрдом топливе. Изделия с фальцевым швом применяют в остальных случаях.

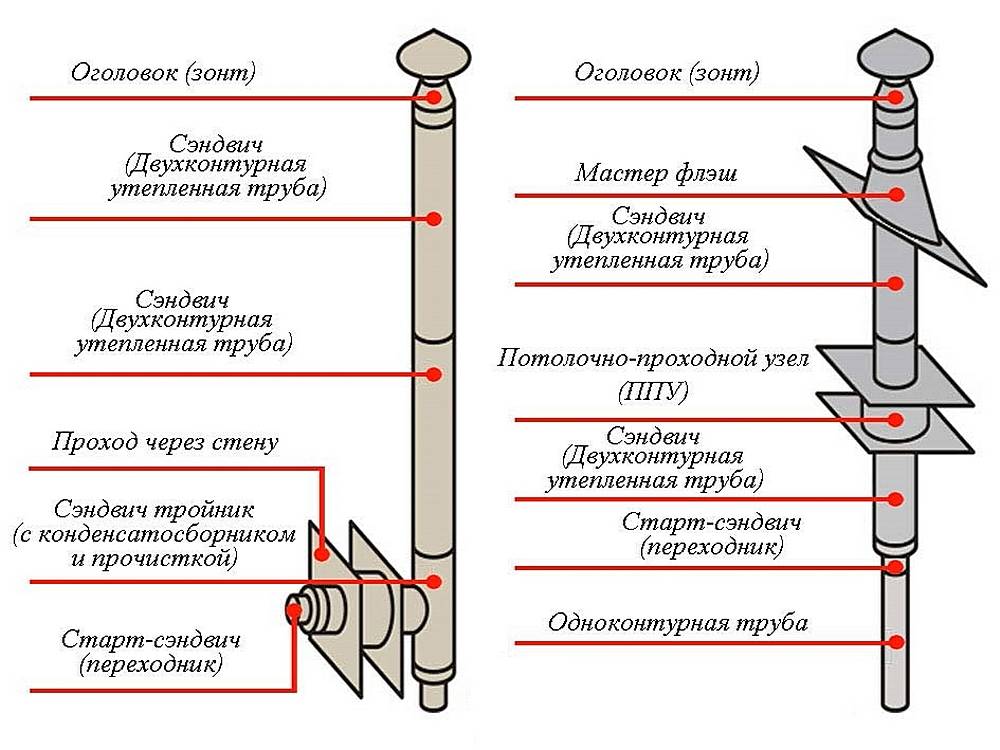

Отличия в конструкциях

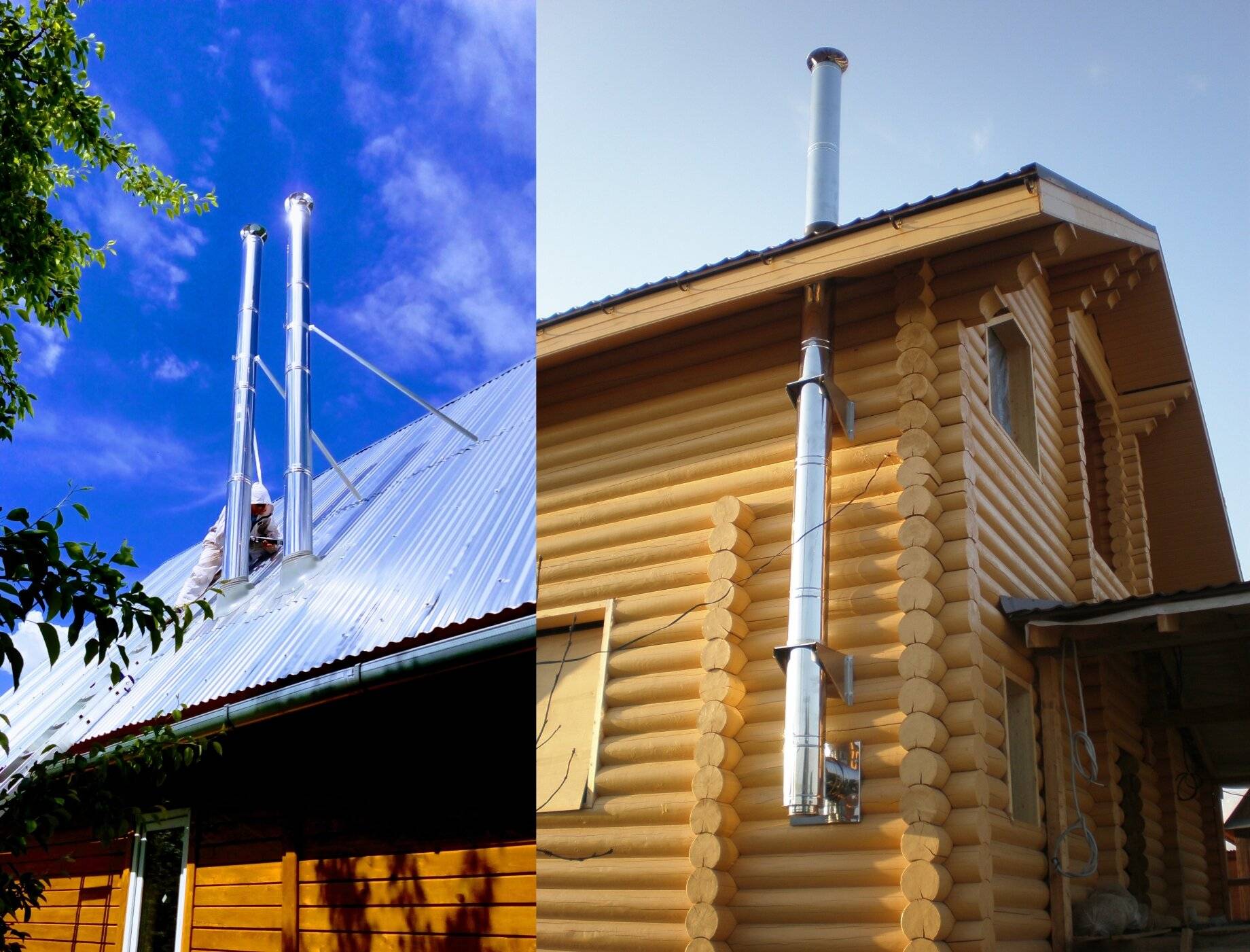

Самое видимое и главное отличие двух способов выведения дымохода — это расположение труб: одна находится внутри, другая снаружи помещения.

Другие отличия в конструкциях обоих дымоходов:

Наружный дымоотвод имеет множество углов, изгибов и наклонов в своем строении. А труба, проходящая внутри здания, а потом выходящая через крышу, строго прямая.
Вывод по внешнему фасаду осуществляется через дыру в стене, а другой способ прокладывается через потолок, крышу и кровлю здания.
При выводе трубы через потолок небольшая внешняя часть трубы практически не повреждается климатическими условиями. В случае наружного способа, конструкция может пострадать от сырости и сильных ветров. Бывают случаи, когда конструкции не выдерживали вес прилипшего к ним мокрого снега.

Оба варианта, несмотря на свои отличия, достоинства и недостатки, широко применяются при строении домов, дач или бань.

Обе конструкции могут пострадать от воздействия неблагоприятной погоды

Как выбрать сэндвич-дымоход для дома

камина хай-тек

Материалы, используемые для сэндвич-дымоходов

таким образом, что необходимо знать о марках нержавеющей стали, используемой для выполнения сэндвичей.
материал марки АISI 430 является наиболее дешевым. Нержавейка отлично подходит для внешних кожухов сэндвич-труб, исходя из того, что осадки, ветер и т.п. внешние воздействия не в состоянии причинить ей вреда. Но для внутренних каналов этой характеристики мало, поэтому они выполняются из других материалов. Помимо всего прочего, имеются некоторые проблемы, связанные с выполнением полноценных сварных швов.
материал АISI 439 отличается от нержавейки 430 использованием при изготовлении титановых добавок, что увеличивает ее стойкость к образованию коррозии и механическую крепость. Обычно устройства подобного типа используются для газовых и твёрдотопливных очагов и отопительных котлов незначительный мощности.
нержавеющая сталь АISI 316 содержит легирующие добавки, такие как молибден и никель. Подобная методика обеспечивает хорошую антикоррозийную защищенность даже при воздействии сильноагрессивных кислотных сред и неплохую термостойкость. Прекрасно подходят для отопительных котлов, функционирующих на природном газе.
нержавейка АISI 304 по своим характеристикам похожа с материалом 316, но в своей структуре обладает меньшим количеством легирующих ингредиентов. Поэтому на конструкции из такого материала невысокая цена, но, к сожалению, и качество намного ниже, чем у всех остальных.
чаще всего для строительства дымоходов-сэндвич применяются нержавеющие стали марки АISI 316i и АISI 321. Подобный вариант имеет прекрасную устойчивость к коррозии, высокую пластичность и термостойкость до восьмисот пятидесяти градусов по Цельсию.
самым подходящим сплавом, используемым для выполнения дымоходов, считается сталь АISI 310S. Она в состоянии выдержать нагрев до 1000 градусов, исходя из чего используется в дымоходах твердотопливных пиролизных котлов высокой мощности.

ДИАМЕТР ДЫМОВОЙ ТРУБЫТИП И ТОЛЩИНА ТЕРМОИЗОЛЯЦИОННОГО СЛОЯ

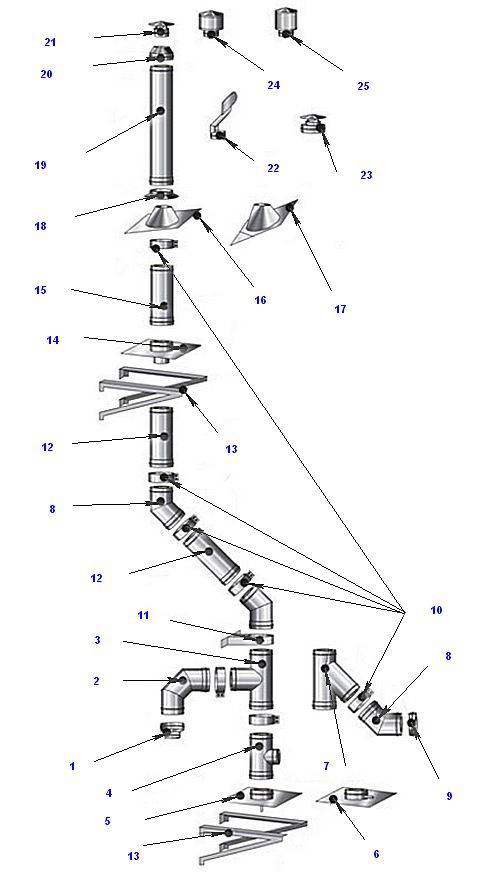

Необходимые детали для монтажа сэндвич-дымохода

основные деталиотопительной печи

– Итак, высота дымохода от уровня кровли до оголовка должна быть не менее пяти метров.
– Рекомендуемая длина горизонтального отрезка не должна быть больше одного метра. Помимо всего прочего, неодолимо соблюдать уклон в три градуса, что впоследствии позволит организовать сток конденсата в сторону от печи или камина.
– Сколько должно быть расстояние от сэндвич-трубы до стены дома? Можно отрегулировать этот параметр с помощью специальных регулируемых кронштейнов. Таким образом, расстояние должно составлять не менее двух с половиной сантиметров.
– Между соседними кронштейнами на вертикальных отрезках труб расстояние должно составлять два метра, а на горизонтальных и наклонных участках – не больше одного метра.
– Отдельно нужно остановиться на высоте дымохода над крышей здания. Так если труба камина со стальной топкой удалена от конька кровли на расстояние до полутора метров, то над коньком она должна возвышаться примерно на пятьдесят сантиметров.

Установка дымохода своими руками

Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

Чертеж и схемы

Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними

Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях

К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.

Подбираем место выхода через стену

Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.

Лучше всего выводить конструкцию через фронтальную стену

Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги

Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.

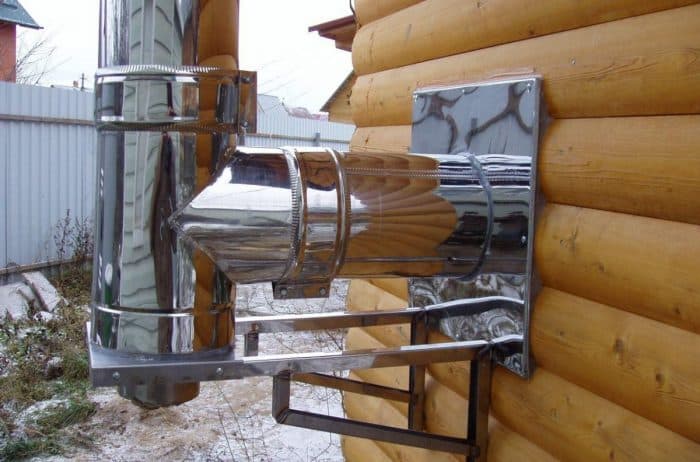

Как вывести дымоход через стену

Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.

Как крепить дымоход к стене

Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.

Утепление

Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.

Герметизация

После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.

Проводка сэндвич дымохода через потолок

При монтаже дымоотводной коммуникации, состоящей из сэндвич труб, через кровлю необходимо учесть расположение балок перекрытия, а также взять во внимание стропильную систему крыши. Определение точки, в которой будет проходить труба, выполняется между этими конструктивными составляющими здания

Минимальная дистанция от внешнего контура сэндвич трубы до горючих материалов, расположенных в доме, должно быть не менее 130 мм (если горючий материал защищён теплоизолятором). Как правило, для соблюдения данного правила часто приходится прибегать к использованию сорокапятиградусных углов.

Первый сегмент сэндвич дымохода в обязательном порядке должен быть выполнен из материала, который способен выдерживать максимальные температуры. Это связано с тем, что первая труба контактирует непосредственно с отводом котла. Далее, монтируется переходник на сэндвич и только потом начинается прокладка сэндвич труб.

Как выполнить отверстие в потолочном перекрытии и организовать ППУ? Рассмотрим этот процесс поэтапно:

В первую очередь определяется место в котором будет проходить дымоходная коммуникация из сэндвич труб. Точка прохода трубы должна находиться между балками и должна учитывать расположение стропильной системы.
Установка сэндвич трубы через потолочное перекрытие выполняется в соответствии со всеми необходимыми строительными нормами, а также правилами пожарной безопасности. После определения места, где будет проходить сэндвич труба, необходимо приступить к организации отверстия, выполнив предварительную разметку.
После того как отверстие будет готово, нужно обезопасить его края в соответствии с пожарными нормами. Для этого рекомендуется оббить края термоустойчивым изолятором (например, минеритом). Фиксация негорючего материала к торцам отверстия выполняется посредством гвоздей или же саморезов. От внешнего контура сэндвич конструкции до края потолочного перекрытия должно соблюдаться расстояние в 25 см.
Монтируется потолочный проходной узел или ППУ. Организация короба производится довольно просто: как правило, в нём имеются уже готовые, заводские отверстия.
Крепим короб к потолку посредством саморезов.
Далее необходимо протянуть сэндвич конструкцию через готовый ППУ. Труба должна быть протянута и зафиксирована в строго вертикальном положении, без каких-либо отклонений.
Свободное пространство в коробе заполняется теплоизоляционным материалом. Для этого хорошо подходит минеральная вата или керамзит.
В конце необходимо позаботиться о внешнем виде конструкции. С лицевой стороны необходимо закрыть отверстие с трубой листом, выполненным из нержавеющей стали. Между потолком и нержавеющим листом обязательно необходимо разместить небольшой слой теплоизолятора.

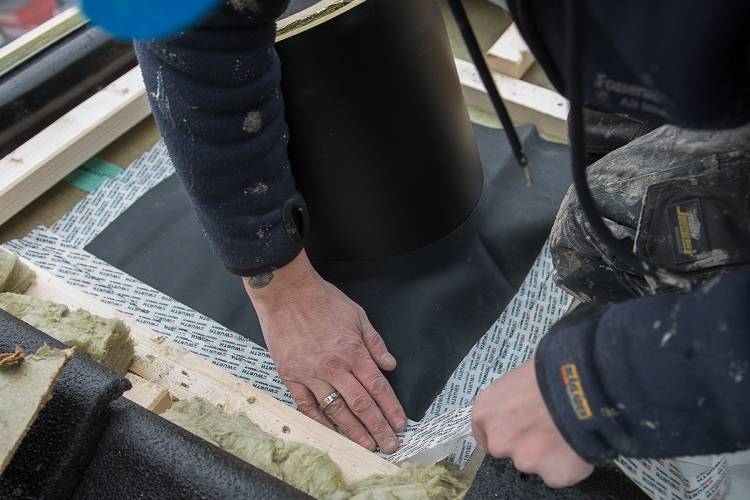

Важным моментом при выводе трубы через крышу является гидроизоляция места выхода

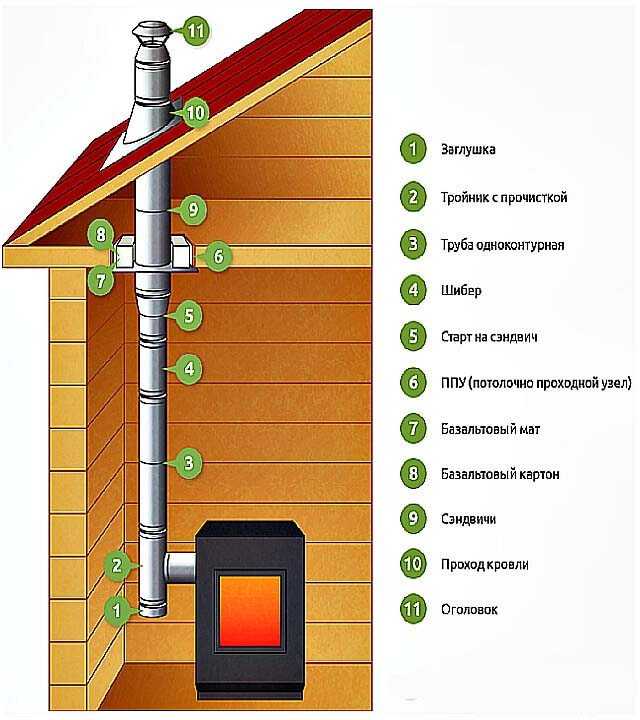

Инструкция по монтажу дымохода в бане

Выполните монтаж потолочно-проходного узла (ППУ) в месте прохода трубы сквозь потолок.
Установите на выхлопной фланец печи первый элемент трубы, который должен быть одностенным. Трубу-сендвич монтируют, начиная со второго уровня.
Установите поочередно двухстенные трубы и остальные элементы дымохода (тройники, колена — если требует конструкция трубы), выведите их сквозь перекрытие, закрепите между собой и к стенам.
Заизолируйте место прохода трубы на чердак.
До чердака должны быть смонтированы ревизия с подставкой для осмотра внутренней полости трубы и очистки от сажи и другие подобные элементы.
Продолжите монтаж дымохода на чердаке и выведите трубу на крышу. На чердаке разрешается устанавливать только трубы сэндвичи, дополнительные элементы устанавливать запрещено.
Выполните теплоизоляцию в месте прохода трубы сквозь кровлю.

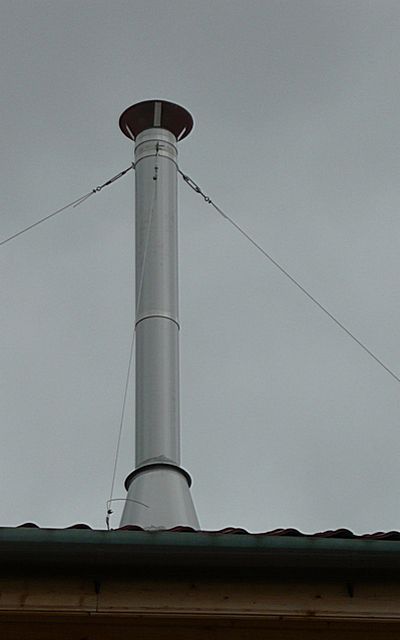

Закрепите наружную часть трубы растяжками (если она выступает высоко над крышей). Сверху на готовое изделие установите искрогаситель и грибок.

Об особенностях эксплуатации

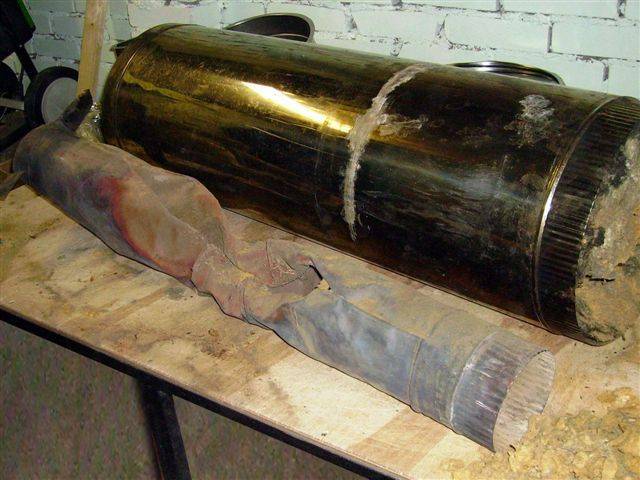

При эксплуатации сэндвич-дымохода в его трубах все равно будет скапливаться сажа, пусть и в незначительном количестве. Это со временем уменьшит площадь полезного сечения, что в свою очередь может привести к воспламенению. Поэтому проводите чистку дымохода минимум два раза в течение отопительного сезона, используя упомянутую выше ревизию. Есть и другой способ (так называемый стакан), который заключается в демонтаже всей нижней части конструкции.

Расстегнув хомут, можно открыть дренажную заглушку на тройнике, проинспектировать и прочистить в случае необходимости дымоход

Рекомендуем в качестве примера посмотреть полезный видеоматериал. Очень информативный ролик, в котором опытный печник рассказывает о правилах установки дымоходов такого типа.

Монтаж дымохода из нержавеющей стали

Модульные дымоходы сейчас в фаворитах, так как с их помощью можно без особого труда придумать и осуществить установку системы любой конфигурации, не заботясь об ущербе для работы отопительного оборудования, для тяги.

Подготовительный этап включает расчеты дымохода, составление эскиза и размету стен под крепления. Последняя операция дает возможность максимально точно определить общую длину конструкции, нужное количество и вид деталей для сочленения участков.

Сборка внутреннего дымохода

Монтаж дымохода из нержавеющей стали начинают с теплогенератора.

На него надевают переходник-адаптер, промазывают соединение герметиком, затем фиксируют хомутом. Потом вставляют одностенные трубы, перемежают их комплектующими элементами. Модули насаживают на глубину, которая равна половине их внешнего диаметра.
После того как сформировался канал для выхода на крышу, формируют потолочно-проходной узел — самодельный либо (лучше) заводской. Через кровлю выводят трубу-сэндвич, надевают на нее угловой проход, конус, юбку и колпак-оголовок.
После окончательной подгонки элементов герметиком обрабатывают внутренние швы дымохода. Если конструкцию предпочитают оставить разборной, то используют термостойкую монтажную пену только на стыках модулей.

Однослойные трубы утепляют, все сочленения гидроизолируют, используя уплотнители, а также герметик.

Монтаж наружной конструкции

В этом случае первый этап не отличается:

Сначала точно так же на патрубок нагревательного прибора надевают переходник, обеспечивают его герметичность, потом крепят хомут. Затем монтируют горизонтальный участок, который выводят на улицу через проходной узел.
Ниже выхода горизонтального участка дымоотводной конструкции фиксируют на стене кронштейн, имеющий пластину для установки ревизии и конденсатоотвода, затем устанавливают эти элементы.
Собирают вертикальный канал, который крепят кронштейнами к стене через каждые 1500-2000 мм. Если дымоход отличается большим весом, то дополнительно делают крепления в местах сочленения отводов, тройников.

Наверху устанавливают конус, колпак-оголовник.

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

Простая оперативная установка.
Сравнительно небольшая (если сравнивать с каменными дымоходами).
Малый вес.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

Печь, камин 340 — 660 градусов.
Банная печь 420 — 720 градусов.
Газовый котел 125 — 210 градусов.
Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

Наружный приставной дымоход

В любом случае установка сэндвич-дымохода начинается от котла. Сначала присоединяется горизонтальный участок, чья длина не может превышать 1 м. При монтаже соблюдается небольшой уклон в сторону от котельной установки к вертикальному каналу. Цель – не допустить попадания конденсата внутрь отопительного агрегата.

Следующий шаг – проход сквозь наружную стену. Если она выполнена из несгораемого материала, то трехслойные дымоходные трубы пропускают через гильзу из асбеста или металла. Проще всего сделать гильзу из трубы большего диаметра, а зазор между ней и газоходом надо уплотнить асбестовым шнуром или базальтовым волокном. Врезку в тройник располагают снаружи, к его нижнему патрубку присоединяют узел отвода конденсата.

Если же стена – деревянная, то потребуется обеспечить зазор между ней и трубой не менее 200 мм. Обычно для этого в стене вырезают квадратный проем необходимого размера, куда вставляют специальный узел прохода из металла, показанный ниже на фото. Газоход прокладывают сквозь него, а зазор наполняют базальтовым волокном.

Монтаж вертикального канала ведут снизу вверх, используя хомуты и термостойкий герметик для уплотнения сопряжений. Попутно выполняют крепление дымохода к строительным конструкциям на стальных кронштейнах. Последние размещают таким образом, чтобы крепежный хомут не попал на место соединения двух секций трубы. На срез сэндвич-трубы устанавливают сопло либо зонт.

Параметры

Сэдвич дымоходы хороши тем, что имеют модульную структуру, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед тем как отправиться в магазин, необходимо знать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

Если котла пока нет, но вы знаете его мощность, можно выбрать дымоход ориентируясь на эти данные:

мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
от 3,5 кВт до 5,2 кВт — не менее 95 мм;
более 5,2 кВт — 110 мм и больше.

Но лучше купить (или хотя-бы выбрать) котел, а потом уже определяться с дымоходом, потому что многие производители страхуются, делая выходные патрубки шире — для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

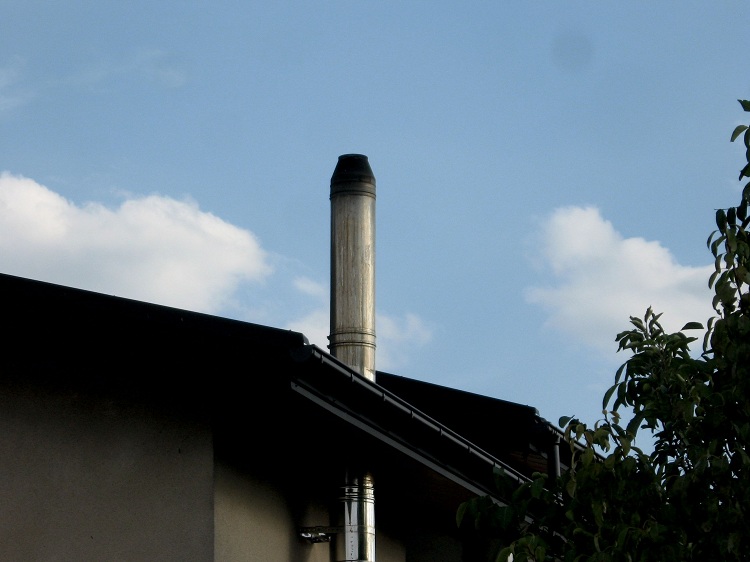

Высота трубы

Высота дымохода над поверхностью кровли зависит от месте его вывода, но при этом его минимальная высота должна составлять 5 м. То есть, если высота дома небольшая, трубу в любом случае выводите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

Должна возвышаться над коньком на 50 см, если выходит на расстоянии менее 150 см от него.
Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (смотрите рисунок).
Если дымоход выходит на расстоянии от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

При таких условиях обеспечивается нормальная тяга. Дым будет нормально уходить независимо от погодных условий. Чтобы предотвратить попадание в дымоход листвы, ставят специальные зонты, флюгарки, а в ветреных местах — дефлекторы, которые еще улучшают тягу.

Высота трубы сэндвич-дымохода

Если вывести на такую высоту трубу не получается, ставят дымосос — получается принудительная тяга. Вентилятор нужен будет не все время, но в некоторых условиях, когда естественной тяги недостаточно, принудительная вытяжка спасает положение.

Крепление

Максимальная длина дымохода, начиная от колосника и заканчивая дефлектором, может достигать 5-6 метров. В местах соединения труб необходимо применить герметизирующий материал с жаростойкими свойствами, выдерживающий температуру до 1000 °C. По завершении установки с конструкции обязательно нужно снять защитную пленку.

Для дальнейшей очистки дымохода от сажи в теле трубы предусмотрена ревизия – тройник, имеющий сбоку дверцу. Этот элемент врезается непосредственно в канал.

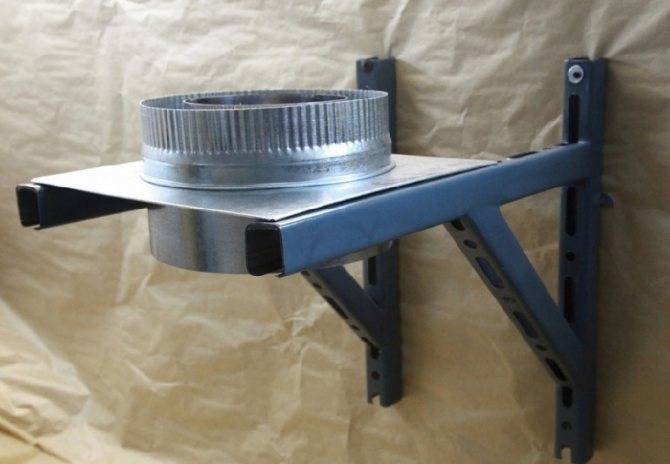

Для надежной опоры дымохода можно собственноручно изготовить кронштейн из стальных уголков размером 30х50 мм. Для этого понадобятся дрель, болгарка и болты М10. Наличие последнего элемента необязательно, поскольку раму кронштейна можно скрепить с помощью электросварки.

Общие требования к дымоходу в бане

Оптимальная длина трубы от печи до грибка на крыше — 5 м.
Труба монтируется вертикально, без уступов. Допустимое отклонение трубы от вертикали — 30 градусов, при максимальном отклонении в сторону — 1 метр.
Если размер от кровли до оголовка трубы больше 1,5 м, установите растяжку для фиксации конструкции.
Если крыша покрыта легковоспламеняемыми материалами, на конце трубы установите сетку-искрогаситель с ячейками 5×5 мм.
Труба на скатной кровле должна выступать над коньком на 50 см. Труба на плоской крыше должна располагаться выше кровли на 1 м.
Горизонтальная часть дымотводящего тракта — до 1 м.
Места стыков элементов трубы должны оставаться на виду, не допускается их располагать внутри перекрытий кровли.
Запрещено размещение на чердаке прочисток, горизонтальных отводов. Труба в чердачном помещении должна быть направлена вверх.

По дыму или конденсату?

Как было сказано выше, один конец сэндвича является более широким в сравнении со вторым, причём за счёт этой разницы и происходит стыковка труб. В том случае, когда конец трубы с расширенной фаской располагается кверху, такой монтаж дымохода называют «по конденсату». Это объясняется тем, что при таком расположении сэндвичей, влага, которая конденсируется на внутренних стенках труб, стекает вниз. У этого способа соединения есть и свои недостатки, а именно: существует вероятность того, что дым будет просачиваться через недостаточно загерметизированные щели. Монтаж дымохода по конденсату, как правило, применяется при выводе канала через стену, так как этот способ требует эффективного удаления конденсата и не боится того, что дым будет просачиваться через микрощели.

Расположение трубы узкой стороной кверху называется «по дыму»

Второй способ называется «по дыму» и подразумевает установку сэндвич трубы узкой стороной кверху. Таким образом, последующая труба надевается широкой стороной на узкий конец предыдущей детали. При таком монтаже дымоходной конструкции существует риск протечки конденсата, однако, беспокоиться не нужно, если все стыки труб хорошо загерметизированы. Сборка дымохода по дыму идеально подходит для организации внутридомового канала, который будет выходить на крышу.

Предварительный расчет дымохода и схема установки

Монтаж сэндвич конструкции должен происходить после проведения предварительных расчетов, среди которых важно определить не только показатели сечения, но так же длину и ее место расположения

Высота дымохода и расположение на кровле

При определении места, в котором он должен располагаться, важно принять во внимание следующее:

В ситуации, когда дом имеет плоскую крышу, то сэндвич конструкцию стоит расположить выше кровли не менее чем на полметра (0,5 м).
Когда расстояние между выводом и коньком крыши менее полутра метров (1,5 м), то дымоход стоит установить выше конька на пол метра.
Если расстояние между дымоходом и коньком попадает в диапазон от полутра до трех метров, то высоту стоит сделать равной высоте конька.
Когда вышеуказанное расстояние составляет более трех метров, то высота дымохода строиться по принципу воображаемой линии, которой она должна равняться. Воображаемая линия, в свою очередь, проводится от конька к горизонту под углом 10 градусов.

При подсчете длины важно учитывать несколько основных правил:

Согласно строительным нормам и правилам сэндвич система должна иметь высоту не менее 5 м.
При использовании в качестве покрытия крыши материала с высокой степенью горения, дымоход сэндвич над коньком кровли стоит дополнительно возвысить примерно на 1 – 1,5 м.
При использовании на крыше покрытия из не горючего материала та же самая высота должна быть не менее полуметра.
В случае если у дома на крыше имеются пристройки и они по высоте выше самого дома, то конструкцию следует обязательно устанавливать так, чтобы она была выше такой постройки.

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Из чего состоит дымоход-сэндвич

Дымоход из сэндвич-трубы — это трехслойное устройство из тонколистного металла, где внутренний и наружный слой изготовлены из нержавеющей стали, а между ними расположена прослойка — это термоизоляция из базальтовой ваты:

Внутренний слой выполняет задачу дымоотведения, обеспечивает герметичность и целостность конструкции. Изготавливается из жаропрочной стали и способна выдерживать термические нагрузки до 900°С.
Прослойка служит для обеспечения теплоизоляции, не позволяя образовываться в трубе конденсату.
Наружный слой — защитная оболочка от воздействия неблагоприятных внешних факторов: дождя, снега, ветра. Нержавеющая сталь, которая используется в качестве материала, из которого выполнен верхний слой обладает высокими показателями сопротивления их агрессивному влиянию.

Сэндвич-дымоход — это наиболее популярное устройство для дымоотведения, которое обладает рядом достоинств:

отсутствие конденсата;
небольшое, в сравнении с другими видами дымоходных труб, скопление сажи;
снижение пожароопасности;
долговечность;
привлекательный внешний вид;
простота монтажа.

Что касается установки такого дымохода, то легкость процесса обеспечивается, кроме оптимального веса, наличием дополнительных элементов, которые в комплекте позволяют смонтировать систему дымоотведения без дополнительных усилий и даже самостоятельно. Любой домашний мастер в состоянии собрать дымоход без помощи специалистов.

Сэндвич-дымоход включает несколько составляющих: труб горизонтальных и вертикальных, колен, старт-сэндвича, переходников и кронштейнов. Все элементы дымохода монтируются посредством хомутов — специальных металлических колец, которые обеспечивают прочное крепление стыков и фиксируют дымоход в нужном положении, чтобы в процессе эксплуатации конструкция не подвергалась разгерметизации.

Рекомендуем ознакомиться: Как сделать колпак на трубу дымохода своими руками?

Настенный кронштейн для сэндвич-дымохода

Устройство, позволяющее закрепить трубу в вертикальном плоскости к стене здания. Это не силовой элемент, основная его задача — удержание трубы в вертикальном положении.

Кронштейны изготавливают из нержавеющей стали. Устройство с одной стороны закрепляется к стене здания, с другой стороны с помощью хомута крепится к трубе, фиксируя ее параллельно плоскости стены на расстоянии.

Как установить дымоход из сэндвич труб
